千兆网接口彩色CMOS工业相机

GigE Vision（GEV）之千兆网工业摄像机及千兆网的应用优点一、GigE Vision（GEV）之千兆网工业摄像机的应用优点1、很理想的传输距离由于Cameralink和LVDS等摄像头与PC机之间的连接是点对点连接、传输距离短（无中继10-20米）、价格昂贵，并且LVDS这种接口因其外形大、携带不方便、不通用等劣势，在2010年后逐步被淘汰，Cameralink现在的使用率也不是很高，除少数特定要求还在使用外其它需求基本被千兆网接口和USB 接口所代替，如MV-EM\E系列千兆网工业相机，体积仅为29*29mm,分辨率从30万像素到2900万像素可选，外观精巧、携带方便、高性价比，已在市场上被广泛应用，因此Cameralink和LVDS接口用于产品检测、质量控制、机器视觉等工业领域的图像处理系统就会有局限性，性价比极低。

MV-EM系列千兆网工业相机千兆网工业摄像机可通过100米标准的5类及以上局域网电缆与PC机连接起来。

通过光纤连接器，信号能够传递更远。

具有稳定、低隐患、高可靠性等优势。

如加一个很便宜的千兆网交换机，信号也能够传递更远。

2、高度集成，不需要图像采集卡（A\D转换）。

通常每一个工业摄像头都需要要有一个独立的PC机和图像采集卡，才能够采集图像进行处理，组成机器视觉系统，这样就增加了维护成本和系统的不稳定性。

千兆网工业摄像机只需要有千兆网卡就可工作，目前主流的PC主板都已自带千兆网卡可以很方便的进行连接。

3、多种千兆网联接方式①单个摄像机和单个PC机之间的连接②单个摄像机和多个PC机之间的连接③多个摄像机和单个PC机之间的连接图（1）图（2）图（3）MV-EM系列千兆网接口多相机DEMO二、千兆网的应用优势1、远距离无中继情况下可达100m，使用交换机或者光纤可达更远2、低成本①标准化的以太网设备，使得成本可以控，在工业费用预算内。

②维护费用低。

③较低的PC管理费用，办公级，配件需求少3、带宽高1Gb/s，108MB/s图像数据传输，适合当前90%的机器视觉应用4、超高的网络灵活性对于不同应用，工业摄像头到PC的连接和处理方法可以随意剪裁5、较低复杂度工业标准PC和以太网网络设备，通用性好。

千兆网工业相机技术之GigE接口
千兆网工业相机技术之Gigabit Ethernet (GigE)接口
GigE 接口是工业应用所新开发的一种图像接口技术，以Gigabit Ethernet 协议为标准，主要用做高速、大数据量的图像传输，远距离图像传输及降低远距离传输时电缆线的成本。

可通过一台控制单元对多台千兆网工业相机进行图像采集，目前千兆网工业相机已逐步代替其他接口成为主流，MV-VE系列产品是基于该接口研发生产的中高端千兆网工业相机。

：
1、全球标准
在全球网络连接中占97%
2、独立全双工连接
连接之间无带宽共享，这不是第一流的链路
通过电缆或者光纤实现双向连续数据传输
3、较高的可扩展性
10/100 Mb/s, 1 Gb/s (GigE), 10 Gb/s (10GigE)
4、高级的QoS特性
适合对延时要求较高的传输（语音，视频）
核心协议可以扩展来支持高性能应用
5、高可靠性
错误控制和包重发能力
6、支持无线传输
802.11标准接口
IP传输协议
7、TCP (Transmission Control Protocol)
验证所有传输→确保数据包接收
传输效率低下
8、UDP (User Datagram Protocol) 传输效率很高
不保证数据包的正确接收
9、RTP (Real-Time Protocol) 为低速多媒体流设计
不保证数据包的正确接收
10、千兆网GigE VS 其他标准
11、工业数字相机接口类型。

千兆网工业相机技术之Gigabit Ethernet (GigE)接口介绍关键词：GIge接口介绍,GIGE技术
GigE 接口是工业应用所新开发的一种图像接口技术，以Gigabit Ethernet 协议为标准，主要用做高速、大数据量的图像传输，远距离图像传输及降低远距离传输时电缆线的成本。

可通过一台控制单元对多台千兆网工业相机进行图像采集，目前千兆网工业相机已逐步代替其他接口成为主流，MV-EM\VE系列产品是基于该接口研发生产的中高端千兆网工业相机。

1、全球标准
在全球网络连接中占97%
2、独立全双工连接
连接之间无带宽共享，这不是第一流的链路
通过电缆或者光纤实现双向连续数据传输
3、较高的可扩展性
10/100 Mb/s, 1 Gb/s (GigE), 10 Gb/s (10GigE)
3、高级的QoS特性
适合对延时要求较高的传输（语音，视频）
核心协议可以扩展来支持高性能应用
4、高可靠性
错误控制和包重发能力。

对于工业相机选择彩色还是黑白如果我们要处理的是与图像颜色有关，那当然是采用彩色相机，否则建议你用黑白的，因为黑白的同样分辨率的相机，精度比彩色高，尤其是在看图像边缘的时候，黑白的效果更好。

尤其做图像处理，黑白工业相机得到的是灰度信息，可直接处理。

5、工业相机的帧率。

根据要检测的速度，选择相机的帧率一定要大于或等于检测速度，等于的情况就是你处理图像的时间一定要快，一定要在相机的曝光和传输的时间内完成。

6、选择线阵还是面阵的工业相机。

对于检测精度要求很高，运动速度很快，面阵相机的分辨率和帧率达不到要求的情况下，当然线阵工业相机是必然的一个选择。

7、选择工业相机的传输接口。

根据传输的距离、传输的数据大小（带宽）选择USB、1394、Camerlink、GIGE千兆网接口的相机。

8、工业相机的CCD靶面。

靶面尺寸的大小会影响到镜头焦距的长短，在相同视角下，靶面尺寸越大，焦距越长。

在选择相机时，特别是对拍摄角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。

因此在选择CCD尺寸时，要结合镜头的焦距、视场角一起选择，一般而言，选择CCD靶面要结合物理安装的空间来决定镜头的工作距离是否在安装空间范围内，要求镜头的尺寸一定要大于或等于相机的靶面尺寸。

9、工业相机的价格。

同样参数的相机，不同的厂家价格各不相同，这就靠大家与厂家沟通和协商了。

一般说来，如果你有量的话，整体价格跟你单买一个的价格是差别很大的。

10、选择有实力的工业相机厂家。

工业相机最主要的就是看采集到的图像效果，好的效果即使一个完全不懂的人也能看的出来，好坏即可分辨。

有条件的客户可以实际考察一下，才能够对产品了解的更透彻一些，也可看到这个公司的真正产品质量和实力，免除后顾之忧目前国内做的比较好的迪奥科技TEO工业相机产品都很不错。

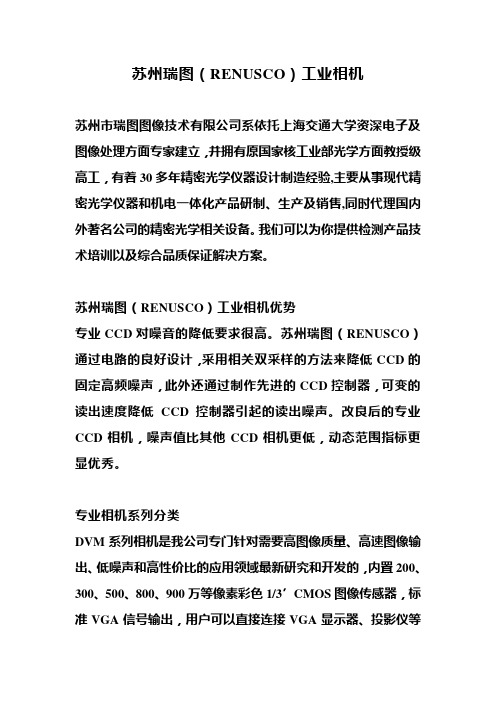

苏州瑞图（RENUSCO）工业相机苏州市瑞图图像技术有限公司系依托上海交通大学资深电子及图像处理方面专家建立，并拥有原国家核工业部光学方面教授级高工，有着30多年精密光学仪器设计制造经验,主要从事现代精密光学仪器和机电一体化产品研制、生产及销售,同时代理国内外著名公司的精密光学相关设备。

我们可以为你提供检测产品技术培训以及综合品质保证解决方案。

苏州瑞图（RENUSCO）工业相机优势专业CCD对噪音的降低要求很高。

苏州瑞图（RENUSCO）通过电路的良好设计，采用相关双采样的方法来降低CCD的固定高频噪声，此外还通过制作先进的CCD控制器，可变的读出速度降低CCD控制器引起的读出噪声。

改良后的专业CCD相机，噪声值比其他CCD相机更低，动态范围指标更显优秀。

专业相机系列分类DVM系列相机是我公司专门针对需要高图像质量、高速图像输出、低噪声和高性价比的应用领域最新研究和开发的，内置200、300、500、800、900万等像素彩色1/3’CMOS图像传感器，标准VGA信号输出，用户可以直接连接VGA显示器、投影仪等设备进行实时的图像显示，脱离了高清晰工业相机必须与PC连接才可以看到清晰图像的束缚。

多种分辨率可直接切换，显示帧率可达到60fps，展现给用户的图像得到质的飞跃。

用户通过其机身的操作按钮，可以直接设置标示线光标、冻结图像、白平衡等。

适用领域可应用于工业检测、机器人视觉、医疗、交通管理、安防等领域。

RS系列相机是一款专门为低照度摄影而设计的科研级CCD相机，采用大靶面科研级SENSOR,具有超过65%的量子效率，极高的灵敏度且噪声控制小于4e-rms，曝光时间最长可达1个小时，TEC 制冷，最低温度可达室温下30度。

广泛应用于激光激发成像，生物体辐射光成像，电子显微镜成像，近红外及荧光成像，化学发光成像研究，光谱学研究，弱光凝胶成效，黎姿影像学研究，半导体制品检测，GFP蛋白质荧光标记等。

适用领域可应用于太阳能电池缺陷检测、生物芯片检测仪、激光共聚焦检测仪、天文摄影、凝胶成像。

千兆网工业相机和USB工业相机的优缺点首先，千兆网工业相机的优点是数据传输速度快。

千兆网是一种高速网络通信协议，可以实现每秒传输1GB以上的数据量，因此千兆网工业相机可以提供高速的图像传输和处理。

这使得它在需要实时图像传输和高速数据处理的自动化生产线和机器视觉应用中具有优势。

其次，千兆网工业相机的优点是长距离传输稳定性好。

由于千兆网工业相机使用的是网线进行数据传输，可以实现几百米乃至数公里的长距离传输，而且传输过程中不易受到电磁干扰的影响，使得数据传输更稳定可靠。

对于需要在较大范围内进行图像采集和传输的工业场景来说，千兆网工业相机具有明显的优势。

千兆网工业相机的缺点之一是成本较高。

由于千兆网工业相机具备高速和长距离传输的特性，需要使用高速处理器和大容量内存来进行图像数据处理和存储，这导致其成本较高。

因此，在一些成本敏感的项目中，千兆网工业相机可能并不是首选的设备。

另一个缺点是安装和调试相对复杂。

由于千兆网工业相机需要与网络进行连接，需要有一定的网络知识和配置技能。

对于没有相关技术人员的企业来说，安装和调试可能会相对困难。

USB工业相机的优点是易于安装和调试。

USB接口是一种常见的接口类型，几乎所有计算机和设备都具备USB接口，因此USB工业相机可以轻松地与计算机进行连接和通信。

安装和调试过程相对简单，可以减少相关技术人员的需求。

此外，USB工业相机的成本相对较低。

由于USB接口是一种通用接口，设备生产成本较低，因此USB工业相机的价格通常比千兆网工业相机低廉。

这使得USB工业相机在一些成本敏感的项目和中小型企业中具有一定的竞争力。

然而，USB工业相机也存在一些缺点。

首先是传输速度较慢。

相比千兆网工业相机每秒传输1GB以上的数据量，USB工业相机的传输速度通常在几百MB左右。

这在一些需要高速图像传输和处理的应用中可能会受到限制。

其次是传输距离限制。

USB接口的传输距离通常在5米左右，如果需要在较大范围内进行图像采集和传输，可能需要额外的延长线或转接器，增加了安装和调试的复杂度。

千兆网工业相机技术之GigE Vision（GEV）协议简介GigE Vision是一种基于千兆以太网通信协议开发的相机接口标准。

在工业机器视觉产品的应用中，GigE Vision允许用户在很长距离上用廉价的标准线缆进行快速图像传输。

它还能在不同厂商的软、硬件之间轻松实现互操作。

自动化成像协会（The Automated Imaging Association，AIA）对该标准的持续发展和执行实施监督。

GigE Vision由一支50家公司组成的团队共同开发。

这些公司包括有：Adimec、 Atmel、 Basler AG、 CyberOptics、DALSA、JAI A/S、JAI PULNiX、Matrox、National Instruments、Photonfocus、Pleora Technologies和Stemmer Imaging。

GigE Vision基于千兆以太网标准，使用标准的以太网类线缆，它试图统一目前针对机器视觉产品中工业相机的协议，并允许第三方组织开发兼容的软、硬件，MV-EM\M系列千兆网工业相机完全基于GigE Vision基于千兆以太网标准开发。

一、GigE Vision与标准千兆以太网工业相机，在硬件架构上基本完全一样（对网卡的要求有微小区别），只是在底层的驱动软件上有所区别。

他主要解决标准千兆网的两个问题1. 数据包小而倒是的传输效率低。

标准千兆网的数据包为1440字节，而GigE Vision 采用所谓的“Jumbo packet”,其最大数据包可达16224字节。

2. CPU占用率过高。

标准千兆网采用TCP/IP协议，在部分使用DMA控制以提高传输效率的情况下，可做到82MB/s时CPU占用率15%。

GigE Vision 驱动采用的是UPD/IP协议，采用完全的DMA控制，大大降低了CPU的占用率，在同等配置情况下可做到108MB/s时CPU占用率为2%。

1400万像素高分辨工业相机的理想之选MV-EM1400C 现在市面上的各类工业相机、工业数字相机、GigE千兆网工业相机层出不穷，让选择大家选择工业相机时眼花缭乱，不知所措，价格不一，质量良莠不齐，尤其高分辨、高帧率的千兆网工业相机更是让人不知如何选择，接下来我们来介绍一下维视图像公司的1400万像素高分辨工业数字相机，给大家的选择多点参考。

自从2002年研发生产第一台USB接口工业相机至今，维视图像经历了
USB-1394-GigE接口及大体积-小体积-微小体积的产品技术积累阶段，同时也经历了国内机器视觉行业从沉寂到蓬勃发展的历史机遇。

在行业和企业高速发展的同时，维视图像不骄不躁、脚踏实地的从市场的需求出发，注重技术创新，具有前瞻性的开发出了一系列高分辨、高品质、小体积、低功耗的高性价比GigE工业相机。

从2010年开始维视图像就以国际化的视野，投入相当大的人力、无力、财力结合本身多年来的行业技术积累，历时两年在2012年研发出了EM/E系列GigE接口工业相机。

MV-EM1400C工业相机作为EM系列中的一款高分辨相机，和同系列产品从研发到上市经过了反复的内测、外测、完善，在长达一年多的实际应用场合实地测试，通过对实时数据的观测和统计，严把每个技术细节，精益求精，做出了一款具有国际竞争力的自主知识产权的工业级多用途工业相机产品，在2014年6月强势上市。

迄今为止，该系列相机以优异的品质、高的性价比、稳定的性能，成功批量的应用于富士康、TCL、三星、创维以及苹果等公司的电子产品检测项目，北京大学、清华大学、北京航空航天大学、西安交通大学等知名高校及研究所的科研及应用项目，除此之外在自动化生产、医疗与保健、航空航天、安保与交通等等行业中得到广泛应用，捷报不断。

海康威视工业相机海康威视官方微信海康威视机器视觉Instructions面阵相机概述线阵相机概述MV-CA系列相机采用高品质的CCD和CMOS芯片，具有高分辨率、高灵敏度、高信噪比、宽动态范围、优秀的成像质量和一流的色彩还原能力等特点。

MV-CA系列面阵相机拥有两种数据传输方式：千兆网（GigE）接口和USB3.0接口。

MV-CA系列面阵相机结构紧凑、外形小巧、轻便，易于安装，传输速度高，抗干扰能力强，可以稳定的输出高品质的图像。

MV-CA系列面阵相机应用于读码、缺陷检测、OCR及图形识别等等；彩色相机色彩还原能力强，适合应用于对颜色识别要求高的场景，如电子半导体、3C制造、包装建材、纺织印染、印刷、食品、化工等行业。

MV-CL系列拥有黑白和彩色两种规格，采用业内领先的CMOS线阵芯片成像技术，具有高行频、高信噪比、宽动态范围、优秀的成像一致性等特点，特别针对高速高质量成像的应用需求，MV-CL系列线阵相机为客户提供了一个绝佳的选择。

MV-CL系列线阵相机具备宽视场，逐行连续拍摄的成像方式可以无缝隙的记录尺寸较大、成像精度要求高且连续运动的物体，根据这一特点，线阵相机特别适合纺织、印刷、包装、冶金、汽车、印钞、大家电等行业的视觉检测。

MV-CL系列线阵相机结构紧凑，外形小巧，易于安装，支持多种镜头接口（F/C/M42），针对工业环境的优化结构，为客户提供稳定的高品质成像效果。

产品目录.............................................................................................................................................CONTENT面阵相机概述03线阵相机概述03MV-CA系列千兆网络面阵相机04MV-CA系列USB3.0面阵相机05MV-CL系列千兆网络线阵相机09全球营销网络110403MV-CA系列千兆网络面阵相机性能特点：高品质的CCD和CMOS芯片，具有高分辨率、高灵敏度、高信噪比、宽动态范围等特点支持自动或手动调节增益、曝光时间、白平衡、Gamma校正等支持多种曝光方式支持外触发信号对多相机同步支持自定义ROI，降低分辨率可以提高帧率千兆网（GigE Vision）接口，最大传输距离可到100m（无中继）128MB缓存，可缓存多张图片，用于断网续传结构紧凑，外形小巧，易于安装与机器视觉行业接口标准良好兼容海康威视广泛的服务网络，快速的支持响应完善的质量管控体系，保证产品一致性和可靠性应用领域：读码表面检测标识/字符定位半导体检测工业自动化检测食品和饮料检测医药检测汽车零部件检测传感器分辨率像元尺寸帧率黑白/彩色752×4806um×6um 60（黑白）/ 60（彩色）黑白/彩色1280×9603.75um×3.75um 54（黑白）/ 51（彩色）黑白/彩色1/2"全局快门 CMOS1280×10244.8um×4.8um 75（黑白）黑白C-mount工作温度0°~50°C，储藏温度-30~70°CCE, FCC, RoHSMVS 或者第三方支持GigE Vision协议软件Windows XP/7/8 32/64bitsGigE Vision参数|型号MV-CA003-30GM/C MV-CA013-30GM/C MV-CA013-20GM1/3"全局快门 CMOS黑白：Mono 8/10/10p彩色：Mono 8, Bayer BG 8/ 10/10p YUV 422/ 422 Packed, RGB8黑白：Mono8/10/10p/12/12p彩色：Mono 8, Bayer GR 8/10/10 p/12/12p, YUV 422/ 422p, RGB86-pin Hirose接头提供电源和I/O，包含1路光隔输入、1个光隔输出、1路双向可配置非隔离IO图像数据格式黑白：Mono8/10GPIO 外触发模式同步信号模式功耗供电方式尺寸重量镜头接口类型温度认证标准驱动程序操作系统符合标准多种触发模式通过外部触发器、通过以太网连接或自由运行＜2.5W@12VDC供电电压范围5~15V，支持PoE供电＜68g29mm×29mm×42mm＜90g传感器分辨率像元尺寸帧率黑白/彩色1/1.8"逐行扫描 CCD1920×14403.69um×3.69um 25（黑白）/ 21.5（彩色）黑白/彩色1"全局快门 CMOS 2592×20484.8um×4.8um 20（黑白）/20（彩色）黑白/彩色1/1.8"滚动快门 CMOS3072×20482.4um×2.4um 18（黑白）/9（彩色）黑白/彩色C-mount工作温度0°~50°C，储藏温度-30~70°CCE, FCC, RoHSMVS 或者第三方支持GigE Vision协议软件Windows XP/7/8 32/64bitsGigE Vision参数|型号MVMV-CA030-10GM/C MV-CA050-20GM/C MV-CA060-10GM/C黑白：Mono8/10/12彩色：Mono 8, Bayer GR 8/12/12p,YUV422/422p，YUYV，RGB86-pin Hirose接头提供供电和I/O，包含1路光隔输入，1个光隔输出6-pin Hirose接头提供电源和I/O，包含1路光隔输入、1个光隔输出、1路双向可配置非隔离IO黑白：Mono8, Mono10彩色：Mono 8, RGB 8, Bayer BG 8, Bayer BG 12, YUV422, Bayer BG 12p,RGB 8,黑白：Mono8/10/12彩色：Mono 8, Bayer GR 8/12/12p,YUV422/422p，YUYV，RGB8图像数据格式GPIO 外触发模式同步信号模式功耗供电方式尺寸重量镜头接口类型温度认证标准驱动程序操作系统符合标准多种触发模式通过外部触发器、通过以太网连接或自由运行< 4W@12VDC ＜3.5W@12VDC＜4W@12VDC供电电压范围5~15V，支持PoE供电44mm×29mm×58mm＜68g＜90g 29mm×29mm×42mm＜80gMV-CA系列USB3.0工业面阵相机部分典型应用案例0605性能特点：高品质的CMOS芯片，具有高分辨率、高帧率、高灵敏度、高信噪比、宽动态范围等特点支持自动或手动调节增益、曝光时间、Gamma校正等支持多种曝光方式支持外触发信号对多相机同步支持8个自定义ROI256MB缓存，可缓存多张图片结构紧凑，外形小巧，易于安装与机器视觉行业接口标准良好兼容海康威视广泛的服务网络，快速的支持响应完善的质量管控体系，保证产品一致性和可靠性传感器传输带宽分辨率像元尺寸帧率黑白/彩色GPIO 外触发模式同步信号模式功耗供电方式尺寸重量镜头接口类型温度认证标准驱动程序操作系统符合标准参数|型号MV-CA013-20UM MV-CA050-20UM/C黑白：Mono8, Mono10黑白：Mono8, Mono10彩色：Mono 8, RGB 8, Bayer BG 8, Bayer BG 12, YUV422, Bayer BG 12p,RGB 8,6-pin Hirose接头提供电源和I/O，包含1路光隔输入、1个光隔输出、1路双向可配置非隔离IO多种触发模式通过外部触发器、通过USB连接或自由运行<2.5W@12VDC供电电压范围5~15V，支持USB3口供电29mm×29mm×29mm＜90g C-mount工作温度0°~50°C，储藏温度-30~70°CCE, FCC, RoHSMVS 或者第三方支持USB3 Vision协议软件Windows XP/7/8 32/64bitsUSB 3.0 Vision1/2"全局快门 CMOS1"全局快门 CMOS最大3.7Gbit/s，兼容USB2.0传输速度1280×1024 2592×20484.8μm×4.8μm图像数据格式应用领域：读码表面检测标识/字符定位高速自动化检测半导体检测生产质量检测食品和饮料检测医药检测汽车零部件检测读码案例：食品和药品行业检测应用案例：工业零部件检测应用案例：200（黑白）黑白60（黑白）/30（彩色 ）黑白/彩色多码同时读混合读穿薄膜读点阵码自动触发读取代码读取高速运动的代码全方位的代码读取单次多个代码读取强透视代码读取缺陷检测外形、边缘检测及OCR识别高精度测量引导定位缺陷检测外形、边缘检测及OCR识别高精度尺寸测量角度测量及引导定位高速边缘检测高速检测瓶盖密封性、瓶盖变形、瓶盖有无高速运动时进行液位、裂痕等缺陷检测异物检测OCR识别检测: 读取或验证日期、批次代码高速边缘检测液位检测和瓶盖检测裂痕检测缺失检测073C制造应用案例：电子元器件检测应用案例：汽车零部件检测应用案例：颜色检测应用案例：OCR识别异物检测读取或验证日期、批次代码OCR识别检测缺陷检测边缘检测引导定位外观检测边缘检测引导定位定位引导边缘检测OCR识别检测缺陷检测边缘检测引导定位外观检测缺陷检测边缘检测引导定位边缘检测、引导定位外观检测缺陷检测基于颜色匹配定位基于颜色特征识别、检验分类和验证产品检验分类和验证产品颜色匹配定位外观检测原图原图二值化图像二值化图像08MV-CL系列千兆网络线阵相机09传感器分辨率像元尺寸最高行频黑白/彩色　图像数据格式GPIO外触发模式同步信号模式功耗供电方式尺寸重量镜头接口类型温度认证标准驱动程序操作系统符合标准参数|型号MV-CL020-40GM2048黑白线阵CMOS2048×17 um ×7 um51KHz黑白Mono 8/10/12/10p/12p2路差分输入，1路单端输入（可配为输出），2路差分输出多种触发模式通过外部触发器、通过软件或自由运行<3W@12VDC支持PoE供电62mm×62mm×37.5mm约180gM42×1，可转C-Mount或F-Mount工作温度0~50℃，储藏温度-30~80℃CE，FCC，RoHSMVS 或者第三方支持GigE Vision协议软件Windows XP/7/8 32/64bitsGigE Vision性能特点：高品质的CMOS芯片，具有高分辨率、高清晰度、高信噪比、宽动态范围等特点支持手动调节增益、曝光时间校正等支持自定义ROI千兆网（GigE Vision）接口，最大传输距离可到100m（无中继）结构紧凑，外形小巧，易于安装支持多种镜头接口（F/C/M42）与机器视觉行业接口标准良好兼容海康威视广泛的服务网络，快速的支持响应完善的质量管控体系，保证产品一致性和可靠性应用领域：纺织检测印刷检测包装检测食品检测冶金检测文档扫描和邮件分拣读码车辆安检10成像效果及部分典型应用案例：实拍图相机实拍图镜头全球营销网络1112。

千兆网工业相机快速指南一硬件连接C接口相机C口镜头CS接口相机CS环C口镜头图1.1镜头安装相机支持POE供电和DC电源供电,POE供电时连接POE交换机或POE网卡，DC供电电压为6-24V。

网线和电脑网口需要均为千兆才能达到千兆的速度，否则可能识别为百兆，速度大大降低。

镜头上一般有对焦环(调清晰度，标记为NEARFAR，)和光圈环(调亮度，有1.4,2.0,2.8..等刻度线，数字越小越亮)可以调节。

接口定义如下。

IO使用请参考产品说明。

1.2电源IO接口描述电源正极触发/通用输入GND_Line0输入地闪光/通用输出GND_Line1输出地白GND_PWR电源负极相机支持DHCP，LLA 和固定IP，默认开启DHCP 和LLA。

自动获得IP 地址的网卡可自动连接相机，固定IP 则需另设置。

设置网卡参数可优化传输性能。

开启巨帧Jumbo Packet ，增加接收缓存Receive Buffers 和发送缓存Transimit Buffers 到最大值。

图2.1设置网卡属性相机支持GigE Vision 1.2协议，无缝对接第三方视觉软件平台如Halcon ©,Labivew©,Matlab ©，VisionPro©或者相机软件MV Viewer ©,MVS ©等,。

标记为©的软件为所属公司版权所有，本节引用的软件界面仅为说明本硬件的兼容性。

图3.1Labview NI Max ©图3.2Halcon ©图3.3MVS ©。
