第一章：电工测量一、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。
（一）万用表的应用万用表可用来测量直流电流、直流电压、交流电流、交流电压、电阻、电感、电容。
音频电平及晶体三极管的电流放大系数β值等。
如下图所示：指针式万用表数字式式万用表1．万用表的使用方法（1）端钮（或插孔）选择要正确：红色测试棒连结线要接到红色端钮上（或标有“+”号的插孔内），黑色测试棒连结线要接到黑色端钮上（或标有“-”号的插孔内）。
有的万用表备有交直流电压为2500V 的测量端钮，使用时黑色测试棒仍接黑色端钮，而红色测试棒接到2500V的端钮上。
（2）转换开关位置选择要正确：根据测量对象转换开关转到相应的位置，有的万用表面板上有两个转换开关，一个选择测量种类，一个选择测量量程。
使用时应先选择测量种类，然后选择测量量程。
（3）量程选择要合适：根据被测量的大致范围，将转换开关转至适当的量限上，若测量电压或电流时，最好使指针指在量程的1/2至2/3的范围内，这样读数较为准确。
（4）正确进行读数：在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时在对应的标度尺上读数的同时也应注意标度尺读数和量程档的配合，以避免差错。
（5）欧姆档的正确使用：（a）选择合适的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间部分，读数越准确，越向左、刻度线越密，读数的准确度越差。
（b）凋零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。
每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证了测量的准确性，如果指针不能调到零位，说明电池电压不足，需要更换。
（c）不能带电测量电阻：测量电阻时万用表是电池供电的，被测电阻决不能带电，以免损坏表头。
（d）注意节省干电池：在使用欧姆档间歇中，不要让两根测试棒短接，以免浪费电池。

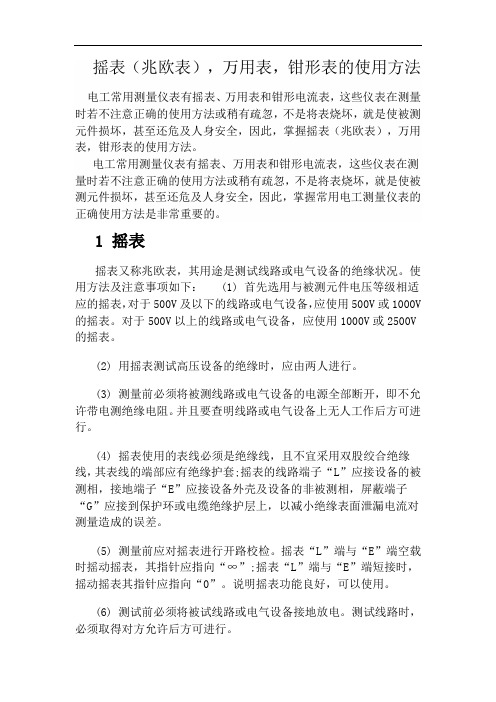

摇表（兆欧表），万用表，钳形表的使用方法电工常用测量仪表有摇表、万用表和钳形电流表，这些仪表在测量时若不注意正确的使用方法或稍有疏忽，不是将表烧坏，就是使被测元件损坏，甚至还危及人身安全，因此，掌握摇表（兆欧表），万用表，钳形表的使用方法。
电工常用测量仪表有摇表、万用表和钳形电流表，这些仪表在测量时若不注意正确的使用方法或稍有疏忽，不是将表烧坏，就是使被测元件损坏，甚至还危及人身安全，因此，掌握常用电工测量仪表的正确使用方法是非常重要的。
1 摇表摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下： (1) 首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V 的摇表。
对于500V以上的线路或电气设备，应使用1000V或2500V 的摇表。
(2) 用摇表测试高压设备的绝缘时，应由两人进行。
(3) 测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
(4) 摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套;摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
(5) 测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”;摇表“L”端与“E”端短接时，摇动摇表其指针应指向“0”。
说明摇表功能良好，可以使用。
(6) 测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
(7) 测量时，摇动摇表手柄的速度要均匀120r/min为宜;保持稳定转速1min后，取读数，以便躲开吸收电流的影响。
(8) 测试过程中两手不得同时接触两根线。
(9) 测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
三表的正确使用主讲:从别后一、万能表的正确使用：机械表1、每次使用（包括换档位）前要先看一下指针是否指在零位。
如不指在零位，应先转动调零旋钮，把指针调到零位。
2、红色表笔插在红色（或“+”号，内部是负极）插孔内，黑色表笔插在黑色（或“–”或“※”号，内部是正极）插孔内。
3、如要测量电阻，应先把两表笔短接，然后再旋转电阻调零钮，使指针指零。
如指针不能指零，表示电池电压不足，应更换新电池（1.5伏的电池）。
1K量程及以下用1.5伏的电池，10K量程以上用9伏的电池。
测量电阻时，被测物必须与其他电源断开。
4、测量直流时，红色表笔接电路正极，黑色表笔接电路负极。
如不知被测电路的正负极时，可以把万能表的量程放在最大，在被测电路上点测探试一下，按表针偏转方向即可判断出其正、负极性。
5、在测量时，不能旋转开关旋钮。
旋转时应停止测量，将表笔脱离被测物。
6、当被测之量不能确定时，应将量程转换开关旋到最大量限的位置上。
7、应使万能表的指针指示在此1/2～2/3标度尺上（钳表相同）。
8、使用后要将开关旋钮调到“·”位置或交流电压最高档。
数字表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示"1"，这时应选择更高的量程。
万用表,钳形电流表,摇表的使用方法的培训嘿呀！今天咱们来好好聊聊万用表、钳形电流表和摇表的使用方法培训。
这可真是个实用又重要的话题呢！首先，咱们说说万用表。
哎呀呀，万用表那可是电气测量中的多面手呀！它能测量电压、电流、电阻等好多参数。
使用万用表的时候，第一步要做的就是选择合适的量程。
这可太关键啦！要是量程选得不对，那测量结果可就不准确喽！比如说测量一个几伏的电压，您要是把量程选到了几百伏，那读数能准吗？不能呀！然后呢，在测量电压和电流的时候，一定要注意表笔的插入位置。
红表笔插在正插孔，黑表笔插在负插孔，可别插错了哟！还有啊，测量电阻的时候，得先把电路断电，不然可能会损坏万用表，甚至还可能有危险呢！接下来，讲讲钳形电流表。
哇！这钳形电流表在测量电流的时候可方便啦！它不需要断开电路，直接把钳口夹在导线上就能测量。
不过，使用的时候也有讲究哟！要选择合适的钳口尺寸，得能正好夹住导线，夹得太紧太松都不行。
而且，测量前要先估计一下电流的大小，选择合适的量程。
如果不知道电流大小，那就从大的量程开始，逐步往小量程切换，直到得到准确的读数。
哎呀呀，可别嫌麻烦，这都是为了保证测量的准确性和安全性呀！再说说摇表。
摇表主要是用来测量绝缘电阻的。
在使用摇表之前，得先对摇表进行检查，看看它是否能正常工作。
测量的时候，要把被测设备与电源断开，还要进行充分的放电。
然后，把摇表的两个测量线分别接到被测设备的两端，均匀地摇动手柄，读取测量结果。
这里要注意的是，摇动的速度要保持稳定，不能忽快忽慢。
在实际操作中，大家一定要小心谨慎。
哎呀呀，千万别因为粗心大意而出错。
比如说，在使用万用表和钳形电流表时，要避免表笔与其他金属部分接触，以免造成短路。
使用摇表的时候，也要注意保持测量线的清洁和干燥，不然会影响测量结果的准确性。
总之呢，掌握好万用表、钳形电流表和摇表的使用方法，对于电气工作者来说是非常重要的。
只有熟练掌握这些工具的使用，才能高效、准确地完成工作，保证电气设备的正常运行。
万用表、钳流表、兆欧表操作规程一、万用表1、插孔的选择：使用前，先检查测试棒的插孔或接线柱的位置，红色接标有“ +”处，黑色接标有“－”处。
2、测量种类的选择：根据测量对象，对转换开关置于需要的位置。
3、量限选择：若不知被测量的大小值，应先将转换开关置于最大量限档，若读数太小，再逐步减小量限至合适的档位4、正确读数：测量各种不同的被测对象时，应在相应的标度尺上去读数。
5、测量后注意事项：使用过后，应将万用表转换开关旋至交流最高电压档。
防止下次测量时，不注意开关位置，就测量电压，而造成万用表烧坏，同时也可防止转换开关在欧姆档时两根测试棒短路，造成放电。
二、钳流表1、使用钳形电流表测量时，应由两人进行，测量时，应戴绝缘手套，站在绝缘垫毯上，不得触及其它设备，以防短路或接地。
2、检测时要特别注意保持头部与带电部分的安全距离。
3、测量时，被测载流导线应放在钳口中央，钳口两个面闭合要紧密。
4、每次测量前，应先估计电流大小，选用适当量程。
如果无法预测，应先用最大量限，然后逐步减小。
5、当有一相接地时严禁测量。
6、天气潮湿或下雨时，禁止户外进行测量。
7、钳形电流表应保存在匣内，放在干燥的室内。
三、兆欧表1、使用绝缘电阻表应远离磁场，安放水平位置。
2、依顺时针方向转动摇表手柄，使速度逐渐增至每分钟转左右。
在调速器发生滑动后，即可得到稳定的电阻读数。
3、绝缘测定的两端分别连于“线路”及“接地”两接线柱4、通地测定：将被测端及良好地线依次接于“线路”及“接地”两接线柱上。
5、在测定特高电阻时，保护环应接于被测两端之间最内层的绝缘层上，以消除因漏电而引起的读数误差。
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表、钳形表和摇表的使用一、万用表的使用要求：(1)万用表在测量时，不能旋转开关旋钮。
(2)当被测的对象不能确定其大约数值时，应将量程转换开关旋转到最大量程的位置上，然后再选择适当的量程，使指针得到最大的偏转。
(3)测量直流电流时，万用表应与被测电路串联，禁止将万用表直接跨接在被测电路的电压两端，以防止万用表过载负荷而损坏。
(4)测量电路中的电阻阻值时，应将被测电路的电源切断，如果电路中有电容器，应先将其放电后才能测量，切勿在电路带电的情况下测量电阻。
(5)万用表在每次携带或每次用毕后，最好将开关旋钮关闭，以防误置开关位置进行测量而使万用表损坏。
(6)为了确保安全，测试过程中应严格按照操作规程。
(7)万用表应经常保持清洁和干燥，以免影响准确度和损坏万用表。
二、钳型电流表使用注意事项(1)测量前，应检查仪表指针是否在零位。
若不在零位，则应调到零位。
同时应对被测电流进行粗略估计，选择适当的量程。
如果被测电流无法估计，则应先把钳型表置于最高挡，逐渐下调切换，至指针在刻度的中间段为止。
(2)应注意钳型电流表的电压等级，不得用低压表测量高压电路的电流。
被测线路的电压不能超过钳形表所规定的使用电压，以防绝缘击穿，人身触电。
(3)每次只能测量一根导线的电流，不可将多根载流导线都夹入钳口测量。
被测导线应置于钳口中央，否则误差将很大（大于5%）。
当导线夹入钳口时，若发现有振动或碰撞声，应将仪表活动手柄转动几下，或重新开合一次，直到没有噪声才能读取电流值。
测量大电流后，如果还要测量小电流，应打开钳口几次，以消除铁心中的余磁，提高测量准确度。
(4)为使读数准确，钳口的结合面应保持良好的接触，如有杂声，应将钳重新开合一次。
若杂声依然存在，应检查钳口处有无污垢存在，如有可用汽油擦干净。
(5)在测量过程中不得切换量程，否则就会造成二次回路瞬间开路，感应出高电压而击穿表内元件。
若是选择的量程与实际数值不符，需要变换量程时，应先将钳口打开。
