电子皮带秤性能特点

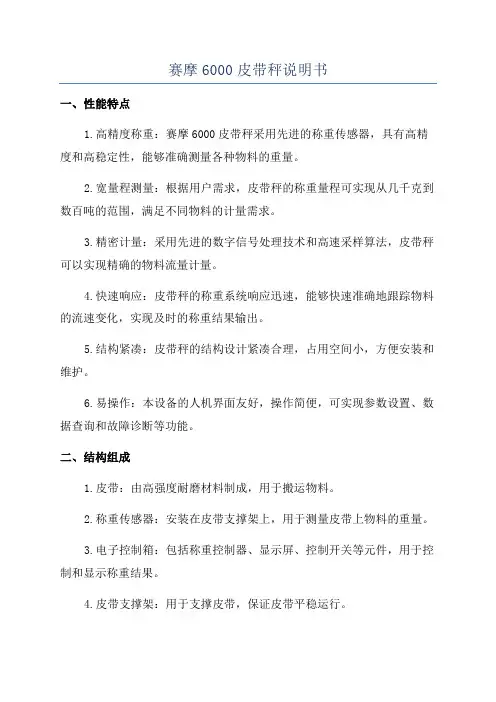

赛摩6000皮带秤说明书一、性能特点1.高精度称重：赛摩6000皮带秤采用先进的称重传感器，具有高精度和高稳定性，能够准确测量各种物料的重量。

2.宽量程测量：根据用户需求，皮带秤的称重量程可实现从几千克到数百吨的范围，满足不同物料的计量需求。

3.精密计量：采用先进的数字信号处理技术和高速采样算法，皮带秤可以实现精确的物料流量计量。

4.快速响应：皮带秤的称重系统响应迅速，能够快速准确地跟踪物料的流速变化，实现及时的称重结果输出。

5.结构紧凑：皮带秤的结构设计紧凑合理，占用空间小，方便安装和维护。

6.易操作：本设备的人机界面友好，操作简便，可实现参数设置、数据查询和故障诊断等功能。

二、结构组成1.皮带：由高强度耐磨材料制成，用于搬运物料。

2.称重传感器：安装在皮带支撑架上，用于测量皮带上物料的重量。

3.电子控制箱：包括称重控制器、显示屏、控制开关等元件，用于控制和显示称重结果。

4.皮带支撑架：用于支撑皮带，保证皮带平稳运行。

5.传动装置：用于带动皮带的运行，包括电机、减速器等。

三、使用方法1.安装：将皮带秤按照安装图纸和说明书正确安装在需要计量物料的输送线上，确保皮带平稳运行。

2.参数设置：通过电子控制箱的操作界面进行参数设置，包括称量范围、单位、零点校准等，确保称重结果准确。

3.开启设备：按下电子控制箱上的开机按钮，系统启动，进行自检和初始化。

4.读取数据：在称料过程中，可以通过电子控制箱的显示屏实时读取物料的流量和重量。

5.停止设备：在需要停止称重时，按下电子控制箱上的停止按钮，设备将停止工作。

四、注意事项1.使用前应仔细阅读本说明书，了解设备的性能特点和操作方法，确保正确使用设备。

2.定期进行设备维护，包括清洁皮带、检查传感器和传动装置的工作状态等。

3.避免设备受到过大的冲击和振动，以免对称重系统产生干扰。

4.严禁拆卸设备外壳，未经授权人员擅自进行维修和改动。

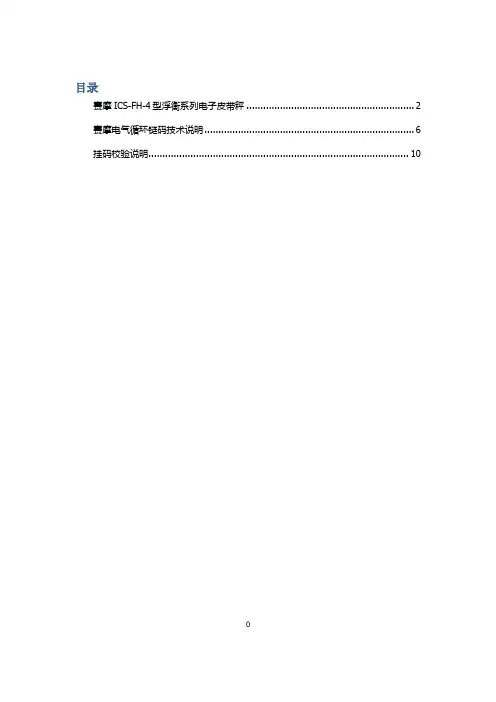

目录赛摩ICS-FH-4型浮衡系列电子皮带秤 (2)赛摩电气循环链码技术说明 (6)挂码校验说明 (10)1赛摩ICS-FH-4型浮衡系列电子皮带秤1 概述电子皮带秤是在皮带输送机输送物料过程中对物料进行连续自动称重的一种计量设备，其特点是称量过程为连续和自动进行，通常不需要操作人员干预就可以完成称重计量操作。

皮带秤高精度测量的关键是称重桥架将皮带上的物料重量全部、准确的传递给称重传感器，传递过程没有任何干扰力。

目前，多托辊皮带秤秤架结构有单杠杆式、双杠杆式、悬浮式等多种结构形式，称重传感器与秤架的连接多采用刚性连接，其中多数设有水平力、侧向力限位装置，这种限位连接形式存在一定的限制力、结构内应力，该限制力、结构内应力无法很好释放，容易产生过定位，干扰了重力的准确测量，特别是小重力或重力变化小的情况，干扰影响尤为突出，无法提供高精度的称重计量。

赛摩ICS-FH型浮衡系列电子皮带秤（以下简称浮衡秤）采用独创的自由浮动平衡结构，安装在皮带输送机机架上；承重梁二端处装有两个称重传感器，两个称重传感器承力部位结构为圆柱形，分别通过万向关节与托棍支架梁相连，两根托棍支架梁通过两根连接梁相连形成整体称重桥架。

称重桥架上相对于承重梁对称装有二组称重托辊支架，支架上的称重托辊将皮带上的物料重量传递给称重传感器。

由于该称重桥架仅通过两个万向关节与称重传感器相连，所以整体称重桥架是可以绕两个万向关节自由浮动，各种干涉或结构内应力均不存2在，称重桥架上的称重托辊将皮带上的物料重量全部、准确的传递给称重传感器，完成高精度的计量，计量精度不变（动态累计误差小于±0.25%）。

正是由于浮衡秤的自由浮动平衡结构，称重桥架自由浮动与称重传感器连接，无限位装置、传力环节少、测重准确可靠，计量精度高；由于两个称重传感器装于承重梁两端，所以具有抗偏载能力强、适应皮带输送机带宽大、带速高等特点；称重桥架结构简单，安装方便，不需维护，是高精度皮带输送机计量的最佳设备。

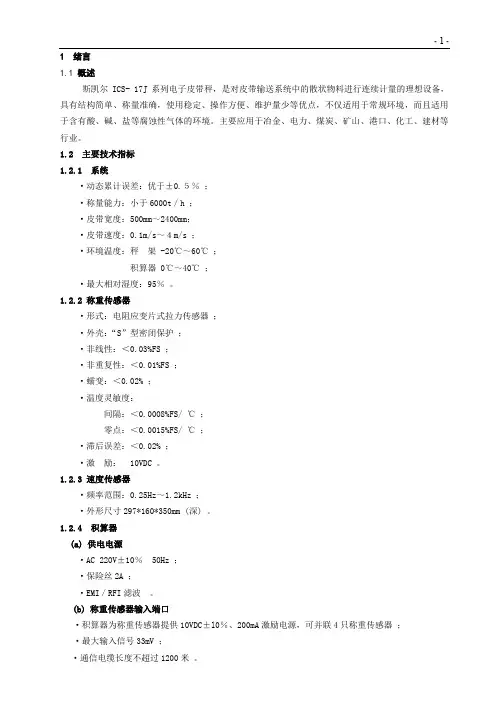

ICS系列电子皮带秤使用说明书第一章序言一：概论ICS系列电子皮带秤是一种先进的微机控制动态称重仪表，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理，紧凑，具有完善的称重合控制数学模型，并有多种输入，输出信号形式。

其结构简单，称量准确，工作稳定，运行可靠，操作方便，维护量极少。

不仅适用于常规环境，而且适用于酸，碱，盐及大气腐蚀环境。

广泛的应用于冶金，电力，矿山，港口，化工，水泥，建材，粮食等行业。

ICS系列电子皮带秤可根据你的选择提供各种高智能化仪表和进口传感器。

二：主要技术指标1：系统性能系统精度：ICS-17型为优于±0.25%；ICS-20型为优于±0.5%仪表精度：优于±0.05%称量范围：1-6000t/h皮带宽度：500-2200mm皮带速度：0.05-4m/s皮带输送机倾角：≤17°适用托辊形式：三节槽型托辊及平托辊环境温度：秤架为-30°-- +50°积算器为-10°-- +50°2：载荷传感器性能非线性：小于额定输出的0.03%FC非重复性：小于额定输出的0.03%FC滞后：小于额定输出的0.03%FC允许短时过载：125%激励电压：10VDC3：速度传感器性能频率范围：0-1.2KHz信号：0-30VAC速度范围：0.05-4m/s4:积算器性能精度：优于0.05%电源：220V（-15%-+10%）50HZ±2% 功率：50VA重量输入：从一只，两只或四只称重传感器传来的毫伏信号速度输入：从数字式传感器传来的脉冲信号输出激励电压：10VDC输出至速度传感器：24VDC（编码器用）累计显示输出流量显示输出远程累计输出电流输出：4-20MA打印输出通讯接口：RS232 RS485 可选三：系统组成工作原理及特点1：系统组成ICS系列电子皮带秤主要有四部分组成：称重桥架，称重传感器，速度传感器和积算器。

第一章序言一、概述中能三原ICS系列电子皮带秤是一种先进的微机控制动态称重仪器，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理、紧凑，具有完善的称重和控制数学模型，并具有多种输入、输出信号形式。

其结构简单、称重准确、工作稳定、运行可靠、操作方便、维护量极少。

不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。

广泛地应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。

ICS系列皮带秤可根据您的选择提供ZN201、ZN2001、ZN2105等系列高智能化仪表和国产、进口传感器。

本书主要针对30、20、17、14系列皮带秤系统的安装、操作、校准和维修等方面加以说明。

二、主要技术指标1、系统性能系统动态校验累计误差：ICS-14型优于±0.125%；ICS-17A型优于±0.25%；ICS-17B型优于±0. 5%；ICS-20型优于±0. 5%；ICS-20B型优于±1%；ICS-30型优于±1%仪表不确定度：优于0.05%称量范围：1~6000t/h皮带宽度：0~2200mm皮带速度：0.05~4m/s皮带输送机倾角：≤18°适应托辊形式：三节槽型托辊及平托辊环境温度：秤架为-40ºC ~+70ºC2、载荷传感器性能非线形：小于额定输出的0.03%FC非重复性：小于额定输出的0.03%FC滞后性：小于额定输出的0.03%FC温度灵敏度：零值时为±0.0003%/ºC 满值时为±0.0003%/ºC允许短时过载：150%激励电压：10VDC3、速度传感器性能（内置编码器型）频率范围：0~100kHz测速度围：>0.05m/s4、称重控制仪性能准确度：优于0.025%电源：220V（-15%~+10%）50Hz±2% 功率：50V A输入：重量输入：从一只、两只或四只称重传感器传来的毫伏信号速度输入：从数字式速度传感器传来的脉冲信号输出：输出激励电压：10VDC±5%输出至速度传感器：24VDC滚动式、下拉式菜单方式显示瞬时流量，累积重量，溢出报警状态可显示原来参数值，新输入参数值，操作状态提示电流输出：可选择0~20mA或4~20mA电流输出，该信号正比于流量。

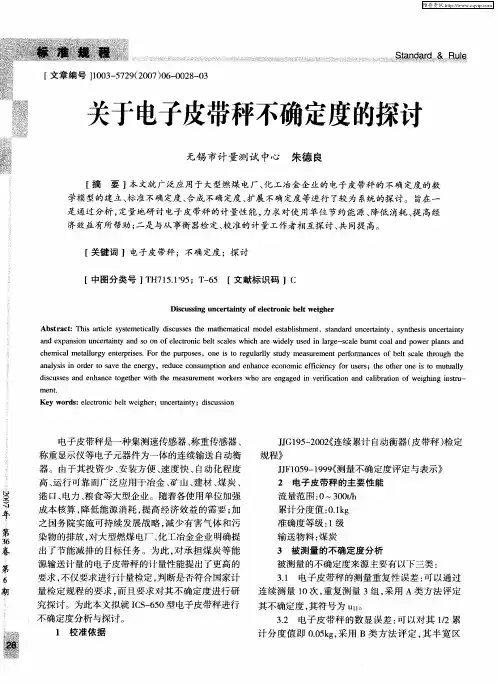

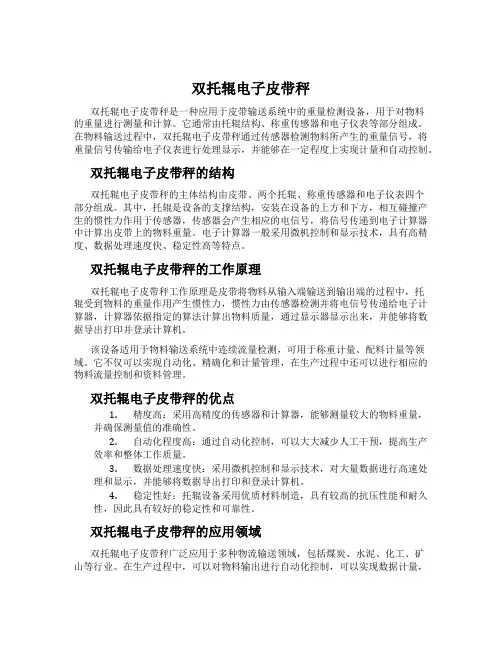

双托辊电子皮带秤双托辊电子皮带秤是一种应用于皮带输送系统中的重量检测设备，用于对物料的重量进行测量和计算。

它通常由托辊结构、称重传感器和电子仪表等部分组成。

在物料输送过程中，双托辊电子皮带秤通过传感器检测物料所产生的重量信号，将重量信号传输给电子仪表进行处理显示，并能够在一定程度上实现计量和自动控制。

双托辊电子皮带秤的结构双托辊电子皮带秤的主体结构由皮带、两个托辊、称重传感器和电子仪表四个部分组成。

其中，托辊是设备的支撑结构，安装在设备的上方和下方，相互碰撞产生的惯性力作用于传感器，传感器会产生相应的电信号，将信号传递到电子计算器中计算出皮带上的物料重量。

电子计算器一般采用微机控制和显示技术，具有高精度、数据处理速度快、稳定性高等特点。

双托辊电子皮带秤的工作原理双托辊电子皮带秤工作原理是皮带将物料从输入端输送到输出端的过程中，托辊受到物料的重量作用产生惯性力，惯性力由传感器检测并将电信号传递给电子计算器，计算器依据指定的算法计算出物料质量，通过显示器显示出来，并能够将数据导出打印并登录计算机。

该设备适用于物料输送系统中连续流量检测，可用于称重计量、配料计量等领域。

它不仅可以实现自动化、精确化和计量管理，在生产过程中还可以进行相应的物料流量控制和资料管理。

双托辊电子皮带秤的优点1.精度高：采用高精度的传感器和计算器，能够测量较大的物料重量，并确保测量值的准确性。

2.自动化程度高：通过自动化控制，可以大大减少人工干预，提高生产效率和整体工作质量。

3.数据处理速度快：采用微机控制和显示技术，对大量数据进行高速处理和显示，并能够将数据导出打印和登录计算机。

4.稳定性好：托辊设备采用优质材料制造，具有较高的抗压性能和耐久性，因此具有较好的稳定性和可靠性。

双托辊电子皮带秤的应用领域双托辊电子皮带秤广泛应用于多种物流输送领域，包括煤炭、水泥、化工、矿山等行业。

在生产过程中，可以对物料输出进行自动化控制，可以实现数据计量，数据传输，数据分析和数据管理。

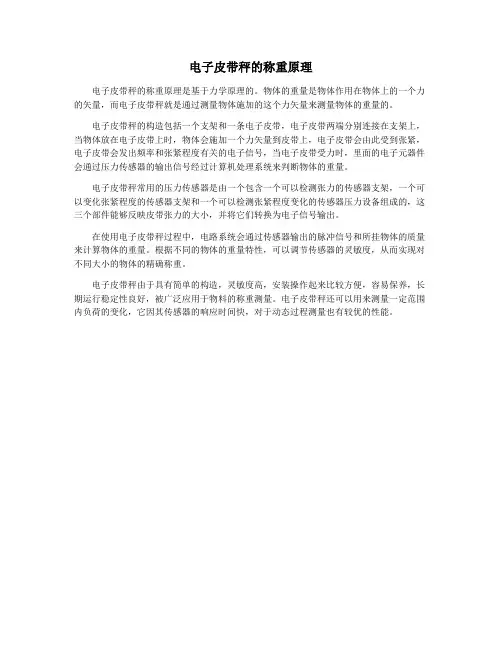

电子皮带秤的称重原理
电子皮带秤的称重原理是基于力学原理的。

物体的重量是物体作用在物体上的一个力的矢量，而电子皮带秤就是通过测量物体施加的这个力矢量来测量物体的重量的。

电子皮带秤的构造包括一个支架和一条电子皮带，电子皮带两端分别连接在支架上，当物体放在电子皮带上时，物体会施加一个力矢量到皮带上，电子皮带会由此受到张紧，电子皮带会发出频率和张紧程度有关的电子信号，当电子皮带受力时，里面的电子元器件会通过压力传感器的输出信号经过计算机处理系统来判断物体的重量。

电子皮带秤常用的压力传感器是由一个包含一个可以检测张力的传感器支架，一个可以变化张紧程度的传感器支架和一个可以检测张紧程度变化的传感器压力设备组成的，这三个部件能够反映皮带张力的大小，并将它们转换为电子信号输出。

在使用电子皮带秤过程中，电路系统会通过传感器输出的脉冲信号和所挂物体的质量来计算物体的重量。

根据不同的物体的重量特性，可以调节传感器的灵敏度，从而实现对不同大小的物体的精确称重。

电子皮带秤由于具有简单的构造，灵敏度高，安装操作起来比较方便，容易保养，长期运行稳定性良好，被广泛应用于物料的称重测量。

电子皮带秤还可以用来测量一定范围内负荷的变化，它因其传感器的响应时间快，对于动态过程测量也有较优的性能。

ICS-ICS-ST矿用电子皮带秤使用说明书徐州圣能科技有限公司二○○九年七月目录一、概述 ---------------------------------------------1二、设备组成与工作原理 ---------------------------------1三、技术特性 ------------------------------------------ 1四、安装 -------------------------------------------- 2五、使用方法 ------------------------------------------ 3六、使用、保养、维修及注意事项--------------------------4七、警告 ----------------------------------------------- 4八、运输与贮存 ------------------------------------------4九、开箱及检查 ----------------------------------------- 5十、联系方式 --------------------------------------------5 十一、附录A（规范性附录）--------------------------------6一、概述1、产品总述：ICS-ST型矿用矿用电子皮带秤是由徐州圣能科技开发有限责任公司研制的新型接触式矿用运料计量设备，该设备由：矿用电子皮带秤数显分机（内含隔爆兼本质安全电源、本安主机板、本安显示板、信号变送器）、本安称重传感器、矿用开停传感器部分组成（见附图）。

可直接工作在具有爆炸性气体（甲烷）和煤尘的矿井中，作为皮带机设备的运料计量。

本产品执行企业自编标准（）2、产品名称ICS-ST矿用电子皮带秤。

、本产品应能在下列条件下正常工作。

3.1环境温度：0～ 40℃.2最大平均相对湿度：95%RH(25℃) 3.3大气压力：80kPa～106kPa 3.4无显着振动和冲击的场合 3.5无破坏绝缘的腐蚀性气体场合.6 有甲烷和煤尘爆炸性气体混合物,但无显着振动和冲击、无破坏绝缘的腐蚀性气体煤矿井下。

YB-GZK高精度皮带秤具有组装方便，易维护，高精度，抗干扰等特点，其中自动校验装置更是解决了普通电子皮带秤维护难、效验难的诸多问题，是一款性能优异的高精度皮带秤。

YB-GZK秤体采用模块化组合技术，力传递环节少，安装简捷，也避免井下搬运难; 独特的矩形杠杆，刚性好、无形变，零点稳定性;全悬浮式结构，无耳轴支点和可移动件，维护量小;抗侧向力、控水平分力，有效的减少了皮带跑偏和落料偏移对系统精度的影响;YB-CIA系列称重仪表对本机的存储产量进行当日/月查询，历史数据进行存储查询功能; 技术人照根据错误代码或者错误信息可以快速的找到故原因始予解除成修复故;据存采用FASH方式，系统掉电时能自动保存各种过程数据，重新上电后系统保持来带数上运行;提供 MODBUS标准通信协议，可实现远程改与控制，可通过网格上传数据至云平;称重传感器S型特殊剪切结构，体积小、抗测压能力强；具备自动校准功能，限度减少误差因子,确保高精度和高效率; 360°全密封保护，避免恶劣条件对称重系统造成破坏，保护功能防止过载破坏;数字传感器，输出信号大，传输速度快，抗干扰能力强，传输距离远;测速装置：连接在专用的测速滚筒上，可消除皮带打滑产生的速度误差;铸铝外壳，具有良好的屏蔽性、封闭性，适用于户外安装;无碳刷式交流脉冲发生器，不需调整、校准，免维修;软连接技术，更有效地保证了测速精度，且大大提高了设备的使用寿命;应用领域煤矿行业满足煤炭行业特殊的高安全性，高稳定性，高精准度，易操作的要求，组合设计让安装更容易;冶金行业良好的环境适应能力，能满足冶金行业的高温，高湿的复杂生产环境，特定环境内保持高精度;化工行业优秀的耐腐蚀性和密封性，能适应化工行业的高温、高压，高腐蚀环境，稳定而精准;电力行业高度自动化和智能化生产管理，满足电力行业的各种生产报表，减少人员直接操作，提高安全性;。

拉姆齐tech2000皮带秤说明书第一章：产品概述拉姆齐tech2000皮带秤是一种用于物料称重的专业设备。

它采用先进的传感技术和计量控制系统，能够精确测量物料的重量，并实时显示和记录数据。

本产品广泛应用于矿山、化工、建材、冶金等行业，可以满足不同物料的称重需求。

第二章：产品特点1. 高精度测量：拉姆齐tech2000皮带秤采用先进的传感器和称重控制算法，能够实现高精度的重量测量，保证称重结果的准确性。

2. 多功能显示：产品配备液晶显示屏，可以实时显示物料的重量、速度、流量等参数，用户可以根据需要选择不同的显示模式。

3. 可靠稳定性：产品采用优质的材料和结构设计，具有良好的抗震、防水和耐用性能，能够在恶劣的工作环境下长时间稳定运行。

4. 简便易用：产品操作简单，配备直观的界面和按键，用户可以轻松设置和调整各项参数，并且可以通过USB接口导出数据。

5. 安全可靠：产品具有多重安全保护功能，如超重报警、断电保护等，能够有效保护设备和操作人员的安全。

6. 省时高效：产品具有自动计量、自动校准等功能，可以大大节省人力和时间成本，提高生产效率。

第三章：安装与调试1. 安装前准备：在安装前，需要确保安装环境干燥、平整，并检查设备是否完好。

2. 安装步骤：(1) 将皮带秤安装在物料输送系统上，确保与输送系统连接紧固可靠。

(2) 连接电源和信号线，确保电气连接正确无误。

(3) 进行机械和电气部分的调试，确保设备能够正常运行。

3. 参数设置：根据实际需求，设置皮带秤的参数，如称量范围、速度等。

4. 校准调试：根据实际情况，进行皮带秤的校准调试，确保测量结果准确可靠。

第四章：操作与维护1. 操作流程：打开电源，启动设备，根据需要设置参数，开始称重。

称重过程中，可以实时监控重量和其他参数，并根据需要记录数据。

2. 维护保养：定期对设备进行清洁和检查，确保设备正常运行。

注意防止灰尘和异物进入设备，定期检查传感器和电气部件的连接情况。

七、电子皮带秤1、概述本公司安装两台ICS－17系列电子皮带秤，其主要技术指标：实物标定：±0.25%；秤量灵敏度：0.05%满值动态累计误差：±0.5%；秤量重复性：0.03%称量范围：500吨/小时以下；激励：10VDC皮带速度范围： 2.2米/秒；温度范围：皮带秤系统-10~+55℃称重仪表0℃~40℃输送机倾角：18.3℃电源电压：200V~+10%/-15% 50HZ2、系统组成和工作原理ICS系列皮带秤由三个主要部分组成：称重桥架，速度传感器和积算器。

装有载荷传感器的重桥架，安装于输送机的纵梁上，称重桥架支承的称重托辊，检测皮带上物料重量，产生一个正比于皮带载荷的电气输出信号。

速度传感器直接的联在从动滚筒上或者大直径的托辊上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。

积算器从载荷传感器和速度传感器接收输出信号，用电子方法把皮带速度和皮带载荷相乘，并进一步处理通过输送机的物料总重量，将其转换成选定的工程单位，通过对时间的计算，同时产生一个瞬时流量值。

累计总量与瞬时流量分别在显示器上显示出来。

3、系统校准3．1概述3．1．1皮带秤系统由专业人员按照标准安装、校准将能进行精确地称重。

3．1. 2本章介绍系统的校准包括：(1)系统安装后，(2)全部的后续校准和初始校准。

3．1．3皮带秤的一般校准方法有：(1)实物校准：按公认的标准对皮带秤所称重的实物进行予先或通过后的称重。

(2)电子校准。

对于各种皮带秤来说，任一种校准方法都有其优点和缺点，实物校准是最好、最常用的方法，条件不具备的情况下，一般采用电子校准，本说明仅介绍实物校准和挂码校准。

3.1.4 显示器按键描述：“运行”：进入运行状态，任何时候按此键仪表进入运行状态“菜单”：进入主菜单“上卷/下卷” ：卷动菜单键．“软键” ：执行该键上的功能．“数字键”；输入数据参数．“小数点”输入小数点“C”消除错误输入3.1.5挂码校验方法a.皮带运行30分钟后，调零。

电子皮带秤技术规范书一、引言电子皮带秤是一种用于连续称重物料的设备，广泛应用于矿山、电力、化工、冶金、建材等行业。

本技术规范书旨在规定电子皮带秤的技术参数、性能、安装、维护和使用等方面的要求，确保设备在正常工作条件下可靠、准确地完成称重任务。

二、技术参数1.称重范围：根据实际需要确定最小和最大称重范围。

2.称重精度：设备的基本误差不得大于国家GB/T6379-2024标准规定的等级23.皮带速度范围：根据实际需要确定最小和最大皮带速度范围。

4.连续工作时间：设备应能连续工作24小时，具备自动开关机功能，以保护设备和延长使用寿命。

三、性能要求1.稳定性：设备在工作过程中应保持稳定的称重结果，不受外界振动和干扰影响。

2.准确性：设备的称重结果应与国家标准体系认可的标准器具的称重结果相一致。

3.可靠性：设备的构造应牢固可靠，能适应恶劣的工作环境。

4.灵敏度：设备应具备较高的灵敏度，能够准确感知物料的重量变化。

5.操作方便：设备的操作界面应简洁明了，操作流程简单，易于操作。

四、安装要求1.称重传感器的安装位置应选在皮带运行平稳、无杂质的区域，以确保称重精度。

2.皮带秤的安装应牢固，无明显晃动，传感器与中心线垂直度误差不得超过0.1%。

3.皮带运行方向应与称重传感器的安装方向一致，以确保称重结果的准确性。

4.安装地点应有良好的电源和接地条件，并采取防雷措施，确保设备的安全运行。

5.安装完毕后，进行仪器的校验和调试，确保仪器的其它相关参数符合规范要求。

五、维护和保养要求1.定期检查电子皮带秤的传感器和连接线路是否正常工作，如有损坏或松动现象，应及时进行修理和调整。

2.清洁仪器的表面和传感器，尤其是皮带传感器，确保其无灰尘和杂质。

3.定期校准设备，以保证称重精度，校准周期应根据国家GB/T6379-2024标准的要求来确定。

4.进行设备保养时，需切断电源并确保设备处于安全状态。

5.针对设备的使用环境，进行适当的防尘、防水和防潮措施，确保设备的安全和稳定使用。
