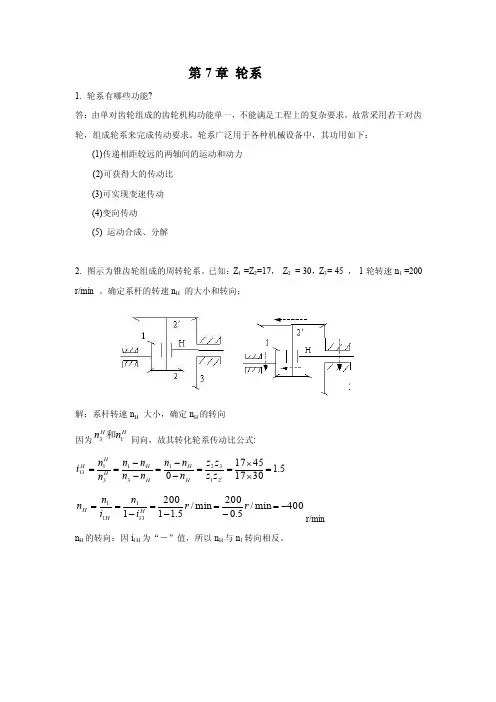

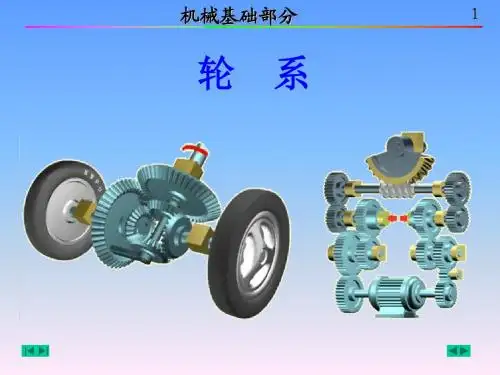

第7章 轮系1. 轮系有哪些功能?答:由单对齿轮组成的齿轮机构功能单一,不能满足工程上的复杂要求,故常采用若干对齿轮,组成轮系来完成传动要求。
轮系广泛用于各种机械设备中,其功用如下:(1)传递相距较远的两轴间的运动和动力(2)可获得大的传动比(3)可实现变速传动(4)变向传动(5) 运动合成、分解2. 图示为锥齿轮组成的周转轮系。
已知:Z 1 =Z 2=17, Z 2′= 30,Z 3= 45 , 1轮转速n 1 =200 r/min 。
确定系杆的转速n H 的大小和转向;解:系杆转速n H 大小,确定n H 的转向因为H H n n 13和 同向,故其转化轮系传动比公式:5.130174517021321313113=⨯⨯==--=--=='z z z z n n n n n n n n n i H H H H H H H400min /5.0200min /5.11200113111-=-=-=-==r r i n i n n H H H r/minn H 的转向:因i 1H 为“-”值,所以n H 与n 1转向相反。
3.m /503r n =解:22,1'-齿轮1和 设:n i 所以,系杆4. 在图示传动装置中,已知各轮齿数为:z 1=20, z 2=40, z 3=20, z 4=30, z 5=80,运动从Ⅰ轴输入,Ⅱ轴输出,n Ⅰ=1000r/min,转动方向如图所示。
试求输出轴Ⅱ的转速n Ⅱ及转动方向。
解:这是一个混合轮系:齿轮3、4、5和系杆H 组成一个行星轮系;齿轮1、2组成一个定轴轮系。
对于3、4、5、H 组成的行星轮系,有i 35355380204H H H n n n n z z =---=-=- 将n 5=0代入上式得 n n n H H 34--=- 即 n n H3=1+4=5 ……………(1) 对于1、2齿轮组成的定轴轮系,有i 12122140202=-=-=-n n z z 即n n 12=-2…………(2) 联立解(1)、(2)式,并考虑到n Ⅰ=n 1, n 2=n H ,n 3=n Ⅱ得n n II I =-52 将n Ⅰ=1000r/min 代入,得n Ⅱ=-2500r/min 负号说明n Ⅱ转向与n Ⅰ转向相反。
☼7-5-1《轮系》练习题(一)☼班级姓名学号一、填空题:1、平面定轴轮系传动比的大小等于;从动轮的回转方向可用方法来确定。

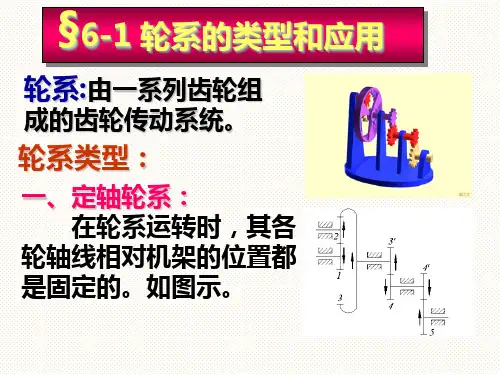

2、所谓定轴轮系是指。
3、所谓周转轮系是指。
4、蜗轮的转向不仅与的转向有关,而且与其方向有关。
5、在轮系的传动中,有一种不影响传动比大小,只起改变转向作用的齿轮,我们把它称为。
6、差动轮系的自由度是,行星轮系的自由度是。
在周转轮系中,轴线固定的齿轮称为;兼有自转和公转的齿轮称为。

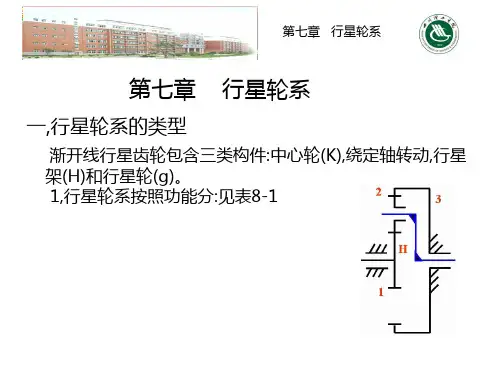

7、基本周转轮系是由、、组成。
8、在复合轮系传动比计算中,应正确区分各个轮系,其关键在于。
9、在周转轮系传动比计算中,运用相对运动的原理,将周转轮系转化成假想的定轴轮系方法称为。
10、汽车后桥差速器是作分解运动的应用。
二、选择题:1、轮系可以分为()两种类型。
A、定轴轮系和差动轮系B、差动轮系和行星轮系C、定轴轮系和复合轮系D、定轴轮系和周转轮系2、差动轮系的自由度为()。
A、1B、2C、3D、43、行星轮系的自由度为()。
A、1B、2C、3D、44、在定轴轮系中,设轮1为起始主动轮,轮N为最末从动轮,则定轴轮系始末两轮传动比数=()。
值计算的一般公式是i1nA、轮1至轮N间所有从动轮齿数的乘积 / 轮1至轮N间所有主动轮齿数的乘积B、轮1至轮N间所有主动轮齿数的乘积 / 轮1至轮N间所有从动轮齿数的乘积C、轮N至轮1间所有从动轮齿数的乘积 / 轮1至轮N间所有主动轮齿数的乘积D、轮N至轮1间所有主动轮齿数的乘积 / 轮1至轮N间所有从动轮齿数的乘积A 、i H mn =(n m —n H )/(n n —n H )B 、i H mn =(n n —n H )/(n m —n H )C 、i Hmn =(n H —n n )/(n m —n n ) D 、i Hmn =(n m —n n )/(n n —n H ) 6、基本周转轮系是由( )构成。
A 、行星轮和中心轮B 、行星轮、惰轮和中心轮C 、行星轮、行星架和中心轮D 、行星轮、惰轮和行星架 7、下列四项功能中,哪几项( )可以通过轮系的运用得以实现。
引言:轮系是机械设计中的重要概念之一,它由多个齿轮组成,通过齿轮之间的传动使机械运动实现不同的速度和扭矩转换。
本文将着重介绍轮系设计中的一些基本概念以及其应用。
希望通过对轮系的详细解析,能够帮助读者更好地理解和应用机械设计中的轮系。
概述:轮系设计是机械设计中不可或缺的一部分,它是实现传动以及速度和扭矩转换的基础。
轮系设计的关键在于正确选择和组合齿轮,使其能够满足特定的要求。
因此,本文将从多个方面对轮系设计进行详细的阐述和解析。
正文内容:一、齿轮的基本参数1.1齿轮的模数和齿数1.2齿轮的压力角和齿廓1.3齿轮的材料和硬度要求1.4齿轮的螺旋角和端面修形1.5齿轮的轴向间隙和侧隙二、轮系传动的基本原理2.1齿轮的基本传动原理2.2轮系传动效率的计算2.3齿轮的啮合条件和啮合传动比2.4齿轮的传动误差和间隙2.5齿轮传动的轴向力和弯矩三、常见轮系的应用3.1平行轴齿轮传动的设计要点3.2相轴齿轮传动的设计要点3.3斜齿轮传动的设计要点3.4高速齿轮传动的设计要点3.5高扭矩齿轮传动的设计要点四、齿轮设计中的优化方法4.1先进的齿轮设计方法4.2齿轮的强度和寿命计算4.3齿轮的噪声和振动控制4.4齿轮的润滑和附加损失4.5齿轮装配和调试技巧五、齿轮设计的实际案例分析5.1汽车变速器的齿轮设计5.2工业机械设备的齿轮设计5.3风力发电机的齿轮设计5.4船舶传动系统的齿轮设计5.5机械手臂的齿轮设计总结:轮系是机械设计中不可或缺的重要部分,通过合理的齿轮选择和设计,可以实现不同速度和扭矩的转换。
本文详细介绍了轮系设计中的基本参数、传动原理、常见应用、优化方法以及实际案例分析。
希望读者能够通过本文的阐述,更好地理解和应用机械设计中的轮系,为实际工程项目提供参考和指导。

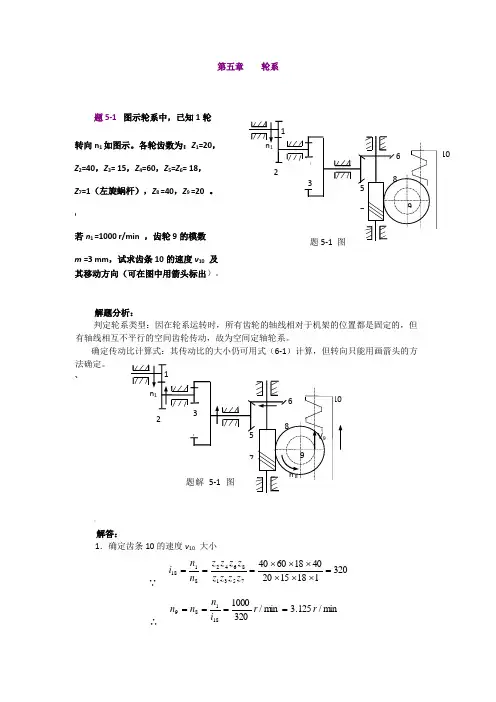

第五章轮系§5-1 轮系的种类及其功用一、填空题1.2.基本形式。
3.4. 采用定轴轮系传动,只要根据使用要求适当增加相互啮合的齿轮副数量,5.二、判断题( )1. 定轴轮系可连接相距较远的两传动轴。
(X)2. 齿轮的轴线位置均不固定,但啮合齿轮副的数量需要限制的轮系称为定轴轮系。
(X)3. 轮系中使用惰轮可以改变从动轮的转速。
(方向)(X)4. 车床走刀丝杠的三星轮换向机构可以使从动轮获得两种不同的转速。
(方向)(X)5. 采用轮系传动可以实现无级变速。
(不可以)三、选择题1. 轮系的功用有( D )。
A.连接相距较远的两传动轴,获得很大的传动比B.改变从动轴的转速和转向C.可合成或分解运动D.以上都对2.一对外啮合齿轮传动,主动轮与从动轮的转动方向( A )。
A,相反 B.相同3. 定轴轮系传动可以改变从动轴转速,这是因为( C )。
A.增加了外啮合齿轮B,增加了内啮合齿轮 C.采用了滑移齿轮4. 当两轴相距较远,且要求瞬时传动比准确时,应采用()传动。
A.带 B. 链 C.轮系1四、简答题1. 定轴轮系有哪些功用?答:轮系的功用如下:(1)连接相距较远的两传动轴。
(2)获得很大的传动比。
(3)改变从动轴的转速。
(4)改变从动轴的转向。
(5)可合成或分解运动。
2. 在轮系中是怎样改变从动轴转速的?答:在轮系中通常采用变换两轴间啮合齿轮副的方法来改变从动轴的转速,如利用滑移齿轮进行变速就是常用的方法。
2。
