汽车仪表盘指示灯图解,车辆仪表盘各个指示灯的说明现在的汽车功能很多,很多时候汽车就是通过仪表盘指示灯来表明自己的汽车状况,所以汽车仪表盘指示灯起码有上百个,既然这么多,突然点亮一个指示灯,车主也很难知道是什么意思。
那么接下来我们就对基本的汽车仪表盘指示灯图标图解以及解释。
汽车仪表盘指示灯分为三类,分别是指示、警示和故障这三类,第一类是我们平时开车最常见的指示灯,例如灯光信号灯、转向信号灯、驻车灯等等,它们作用是提示车辆各功能的状况。
第二类是警示灯,具有警示功能,例如燃油指示灯、车门状态指示灯、安全带指示灯等。
一般警示灯在驾驶员进行相应动作后熄灭,例如安全带指示灯,当我们系上安全带后,安全带指示灯会熄灭。
第三类是故障指示灯,也是最重要的指示灯,例如发电机故障指示灯、ABS故障指示灯、变速箱故障指示灯等。
一般这些故障指示灯平时很少会点亮,或者在起动发动机时,会点亮片刻后熄灭,如果故障指示灯常亮,并且伴有警告声,表明车辆已经出现故障或者异常。
千万不要小看故障指示灯,如果忽视不管,很有可能损坏车辆,严重危及行车安全。
如果故障指示灯常亮,需要立刻进行检修。
详细指示灯图解:转向灯亮时,相应的转向灯会按一定频率闪烁。
按下危险警告灯,两灯同时亮起,转向灯熄灭后,指示灯自动熄灭。
平时远光灯指示灯是关着的,打开远光灯使用远光灯功能时会瞬间亮起。
图中左侧为前雾灯图标,右侧为后雾灯图标,前后雾灯接通时,两灯点亮。
示宽灯日常为熄灭状态,当示宽灯打开时,该指示灯随即点亮。
刹车盘指示灯显示刹车片的磨损情况。
正常情况下,此灯熄灭。
如果亮起,则提醒车主应及时更换故障或过度磨损的刹车片。
ABS指示灯,接通电门后点亮,约3-4秒后熄灭,表示系统正常,不亮或者常亮表示系统存在故障。
此时可以继续低速行驶,但应避免急刹车。
发动机自检灯,接通电门后点亮,约3-4秒后熄灭,表示发动机工作正常。
不亮或者常亮表示系统存在故障,应及时进行检修。
燃油指示灯,点亮时表示燃油即将耗尽,一般该灯点亮时到燃油耗尽之前,车辆还能行驶50公里左右。

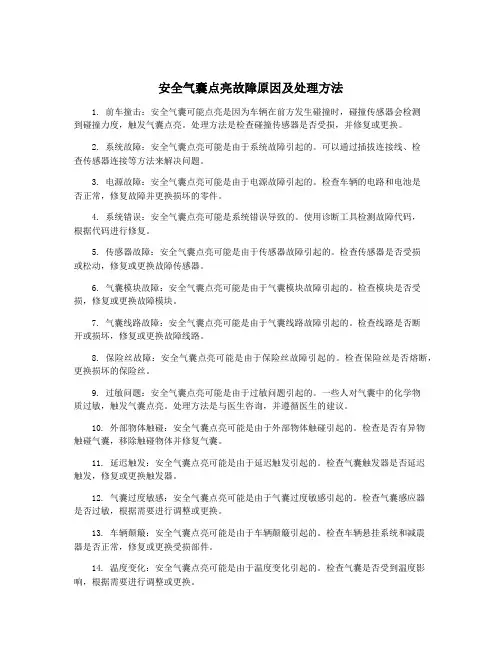

安全气囊点亮故障原因及处理方法1. 前车撞击:安全气囊可能点亮是因为车辆在前方发生碰撞时,碰撞传感器会检测到碰撞力度,触发气囊点亮。
处理方法是检查碰撞传感器是否受损,并修复或更换。
2. 系统故障:安全气囊点亮可能是由于系统故障引起的。
可以通过插拔连接线、检查传感器连接等方法来解决问题。
3. 电源故障:安全气囊点亮可能是由于电源故障引起的。
检查车辆的电路和电池是否正常,修复故障并更换损坏的零件。
4. 系统错误:安全气囊点亮可能是系统错误导致的。
使用诊断工具检测故障代码,根据代码进行修复。
5. 传感器故障:安全气囊点亮可能是由于传感器故障引起的。
检查传感器是否受损或松动,修复或更换故障传感器。
6. 气囊模块故障:安全气囊点亮可能是由于气囊模块故障引起的。
检查模块是否受损,修复或更换故障模块。
7. 气囊线路故障:安全气囊点亮可能是由于气囊线路故障引起的。
检查线路是否断开或损坏,修复或更换故障线路。
8. 保险丝故障:安全气囊点亮可能是由于保险丝故障引起的。
检查保险丝是否熔断,更换损坏的保险丝。
9. 过敏问题:安全气囊点亮可能是由于过敏问题引起的。
一些人对气囊中的化学物质过敏,触发气囊点亮。
处理方法是与医生咨询,并遵循医生的建议。
10. 外部物体触碰:安全气囊点亮可能是由于外部物体触碰引起的。
检查是否有异物触碰气囊,移除触碰物体并修复气囊。
11. 延迟触发:安全气囊点亮可能是由于延迟触发引起的。
检查气囊触发器是否延迟触发,修复或更换触发器。
12. 气囊过度敏感:安全气囊点亮可能是由于气囊过度敏感引起的。
检查气囊感应器是否过敏,根据需要进行调整或更换。
13. 车辆颠簸:安全气囊点亮可能是由于车辆颠簸引起的。
检查车辆悬挂系统和减震器是否正常,修复或更换受损部件。
14. 温度变化:安全气囊点亮可能是由于温度变化引起的。
检查气囊是否受到温度影响,根据需要进行调整或更换。
15. 气囊老化:安全气囊点亮可能是由于气囊老化引起的。
AUTOMOBILE MAINTENANCE技0帀手记雷凌轿车安全气囊故障灯常亮的处理沈阳一、故障现象有一辆2015年生产的丰田雷凌1.6L轿车,搭载4ZR-FE发动机和CVT 无级变速器,行驶里程约为6.5万km o 车主反映车辆的安全气囊灯常亮。
二、故障诊断接车后验证故障,点火开关置于ON位置,安全气囊系统自检后气囊指示灯不熄灭。
起动发动机怠速运转,仪表板上的安全气囊故障灯仍然不熄灭。
用故障诊断仪进入车辆安全气囊系统,读取安全气囊系统故障码为:B1826左侧安全气囊引爆电路开路。
清除故障码后再次读取,故障码依然存在。
丰田雷凌轿车的安全气囊系统主要包括:空气囊系统指示灯、左前和右前空气囊碰撞传感器、左侧和右侧空气囊碰撞传感器、左后和右后空气囊碰撞传感器、驾驶员空气囊总成、驾驶员侧空气囊总成、前排乘客空气囊总成、前排座椅侧空气囊总成、空气囊ECU总成、前排座椅外安全带总成、气囊系统线束及连接器等部件组成。
安全气囊系统的基本工作过程是:汽车行驶过程中,碰撞传感器检测车速的变化,并将车速变化信号送至空气囊ECU,空气囊ECU通过计算并判定是否向安全带收紧器或是空气囊的点火器发出点火指令。
当车速低于30km/h发生碰撞时,碰撞产生的减速度和惯性力较小,碰撞传感器将此信号送到空气囊ECU总成,空气囊ECU判定为不引爆安全气囊,只引爆安全带收紧器的点火器。
当车速高于30km/h发生碰撞时,碰撞产生的减速度和惯性力较大,碰撞传感器将此信号送到空气囊ECU,空气囊ECU判定为要同时引爆安全气囊和安全带收紧器,并向左、右安全带和空气囊点火器发出点火指令,安全带和空气囊同时引爆,保证驾乘人员的安全。
前排左侧座椅空气囊电路原理如图1所示。
根据其电路原理推断,形成该故障的原因可能有:电路连接器损坏、前排左侧座椅侧气囊总成损坏、空气囊ECU总成损坏、线束故障等。
首先将点火幵关置于OFF挡,断开蓄电池负极(-)电缆,等待至少90s o用手晃动检查前排左侧座椅空气囊总成和空气囊ECU总成的连接器,连接器连接牢固,连接器端子也没有明显的损坏,地板线束防激活机构的短接弹簧也没有明显变形和损坏,初步排除连接器故障。
汽车报警指示灯大全汽车报警指示灯是车辆仪表盘上的一种重要指示装置,它能够及时地向驾驶员提示车辆的各种状态和故障信息。
了解和掌握汽车报警指示灯的含义对于驾驶安全至关重要。
本文将为您详细介绍汽车报警指示灯的类型和含义,帮助您更好地了解和应对各种车辆状态和故障情况。
1. 发动机故障灯。
发动机故障灯通常是黄色或橙色的图标,当发动机出现故障时会亮起。
这可能是由于发动机系统、排放系统、点火系统等方面的故障引起的,需要及时检修。
2. 刹车系统故障灯。
刹车系统故障灯一般为红色,如果它亮起,表明车辆的刹车系统出现了故障,这意味着刹车性能可能受到影响,需要立即检修。
3. 轮胎压力警示灯。
轮胎压力警示灯一般为黄色或橙色,当轮胎气压不足时会亮起。
这时需要及时检查轮胎气压,确保安全行驶。
4. 发动机油压力警示灯。
发动机油压力警示灯一般为红色,如果它亮起,表明发动机油压力不足,需要立即停车检查,以免造成发动机损坏。
5. 充电系统故障灯。
充电系统故障灯一般为红色,如果它亮起,表明车辆的充电系统出现了故障,可能是发电机故障或蓄电池故障,需要及时检修。
6. 安全气囊故障灯。
安全气囊故障灯一般为黄色,如果它亮起,表明车辆的安全气囊系统出现了故障,需要及时检修,以确保行车安全。
7. 车身稳定控制系统故障灯。
车身稳定控制系统故障灯一般为黄色或橙色,如果它亮起,表明车辆的车身稳定控制系统出现了故障,需要及时检修,以确保行车安全。
8. 燃油滤清器警示灯。
燃油滤清器警示灯一般为黄色或橙色,如果它亮起,表明车辆的燃油滤清器出现了故障,需要及时检修,以确保燃油系统正常工作。
9. 自动变速器故障灯。
自动变速器故障灯一般为红色,如果它亮起,表明车辆的自动变速器系统出现了故障,需要及时检修,以确保行车安全。
10. 车辆防盗系统警示灯。
车辆防盗系统警示灯一般为红色或黄色,如果它亮起,表明车辆的防盗系统出现了故障或被启动,需要及时检修或解除。
总结。
汽车报警指示灯的种类繁多,每一种指示灯的亮起都代表着不同的车辆状态和故障信息。
汽车指示灯大全车内各类仪表指示灯ABS 指示灯该指示灯用来显示ABS 工作状况。
当打开钥匙门,车辆自检时,ABS 灯会点亮数秒,随后熄灭。
如果未闪亮或者启动后仍不熄灭,表明ABS 出现故障。
[ABS 到底能干什么]EPC 指示灯常见于大众品牌车型中。
打开钥匙门,车辆开始自检时,EPC灯会点亮数秒,随后熄灭。
如车辆启动后仍不熄灭,说明车辆机械与电子系统出现故障。
[EPC 指示灯有什么用]O/D 挡指示灯 该指示灯用来显示自动档的O/D 挡(Over-Drive)超速挡的工作状态,当O/D 挡指示灯闪亮,说明O/D 挡已锁止。
此时加速能力获得提升,但会增加油耗。
[何为O/D 挡]安全带指示灯该指示灯用来显示安全带是否处于锁止状态,当该灯点亮时,说明安全带没有及时的扣紧。
有些车型会有相应的提示音。
当安全带被及时扣紧后,该指示灯自动熄灭。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门,车辆开始自检时,该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮,说明该电瓶出现了使用问题,需要更换。
机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门,车辆开始自检时,指示灯点亮,启动后熄灭。
该指示灯常亮,说明该车发动机机油压力低于规定标准,需要维修。
油量指示灯 该指示灯用来显示车辆内储油量的多少,当钥匙门打开,车辆进行自检时,该油亮指示灯会短时间点亮,随后熄灭。
如启动后该指示灯点亮,则说明车内油量车门指示灯 该指示灯用来显示车辆各车门状况,任意车门未关上,或者未关好,该指示灯都有点亮相应的车门指示灯,提示车主车门未关好,当车门关闭或关好气囊指示灯 该指示灯用来显示安全气囊的工作状态,当打开钥匙门,车辆开始自检时,该指示灯自动点亮数秒后熄灭,如果常亮,则安全气囊出现故障。
已不足。
时,相应车门指示灯熄灭。
[什么是安全气囊]刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般,该指示灯为熄灭状态,当刹车盘出现故障或磨损过渡时,该灯点亮,修复后熄灭。
家用车仪表盘指示灯含义解读当我们驾驶家用车时,仪表盘上的指示灯起着非常重要的作用。
它们可以提醒我们车辆的状态,以及可能存在的问题。
然而,对于许多车主来说,这些指示灯的含义并不总是清晰明了。
在本文中,我们将对家用车仪表盘上常见的指示灯进行解读,帮助车主更好地理解车辆的状态。
1. 发动机故障灯:这是仪表盘上最常见的指示灯之一。
当这个灯亮起时,意味着发动机存在故障。
这可能是由于多种原因引起的,如发动机系统的故障、传感器故障或者排放系统的问题。
当发动机故障灯亮起时,建议立即联系专业的汽车维修人员进行检查和修复。
2. 制动系统故障灯:这个指示灯通常是红色的,表示车辆的制动系统出现故障。
当这个灯亮起时,车主应该立即停车并检查制动液的水平。
如果制动液水平正常,那么可能是制动系统的其他问题,需要寻求专业的帮助。
3. 电池充电指示灯:这个指示灯通常是红色的,表示车辆的电池电量不足。
当这个灯亮起时,车主应该检查电池的连接是否良好,并查看发电机是否正常工作。
如果问题无法解决,建议前往汽车维修站进行检查和修复。
4. 轮胎气压指示灯:这个指示灯通常是黄色的,表示车辆的轮胎气压过低或过高。
当这个灯亮起时,车主应该检查轮胎的气压,并进行相应的调整。
保持合适的轮胎气压可以提高行驶的安全性和燃油经济性。
5. 雾灯指示灯:这个指示灯通常是绿色的,表示车辆的雾灯已经打开。
在能见度较差的情况下,打开雾灯可以提高行驶的安全性。
然而,在能见度良好的情况下,不要打开雾灯,以免对其他车辆造成干扰。
6. 安全气囊指示灯:这个指示灯通常是黄色的,表示车辆的安全气囊系统存在故障。
安全气囊是车辆中非常重要的安全装置,当发生碰撞时可以起到保护驾驶员和乘客的作用。
当安全气囊指示灯亮起时,建议立即前往汽车维修站进行检查和修复。
7. 雾化器指示灯:这个指示灯通常是蓝色的,表示车辆的雾化器正在工作。
雾化器可以帮助改善车内的空气质量,尤其是在空气污染较重的地区。
技术解答 电器部分 21.08.2003 POLO 安全气囊警告灯常亮 21.08.2003 车型:POLO
主题:安全气囊警告灯常亮
故障原因:新状态副驾驶气囊指示灯6Q0 919 235B 和气囊控制器6Q0 909 601E
不匹配
解决方法:
拆下副驾驶气囊指示灯(见图),检查其零件号。
若为6Q0 919 235B ,请将其更换为6Q0 919 235。
更换后的检查工作:
1. 打开点火开关,用V AG 1552检查故障。
若有故障代码(01578 028),则用V AG 1552
清除该代码。
故障记录清除后在一分钟内组合仪表内安全气囊指示灯应暗掉。
2. 故障记录清除后或检查无故障代码时,再次用V AG 1552检查两次。
一次杂物箱内
副驾驶气囊开关处于ON 状态,检查是否仍有故障;一次杂物箱内副驾驶气囊开关处于OFF 状态,检查是否仍有故障,两次检查结果应该都是无故障。
3. 关闭点火开关后再打开,杂物箱内副驾驶气囊开关处于ON 状态时,至少观察十分
钟,检查组合仪表内安全气囊指示灯是否重新亮起。
4. 关闭点火开关后再打开,杂物箱内副驾驶气囊开关处于OFF 状态时,至少观察十分
钟,检查组合仪表内安全气囊指示灯是否重新亮起。
5. 若杂物箱内副驾驶气囊开关处于ON 或OFF 状态,组合仪表内安全气囊指示灯都在
十分钟内没有重新亮起,则表示由于新状态副驾驶气囊指示灯6Q0 919 235B 和气囊控制器6Q0 909 601E 不匹配造成组合仪表内气囊灯常亮的故障已排除。
上海上汽大众售后服务部
2003.8.
21。

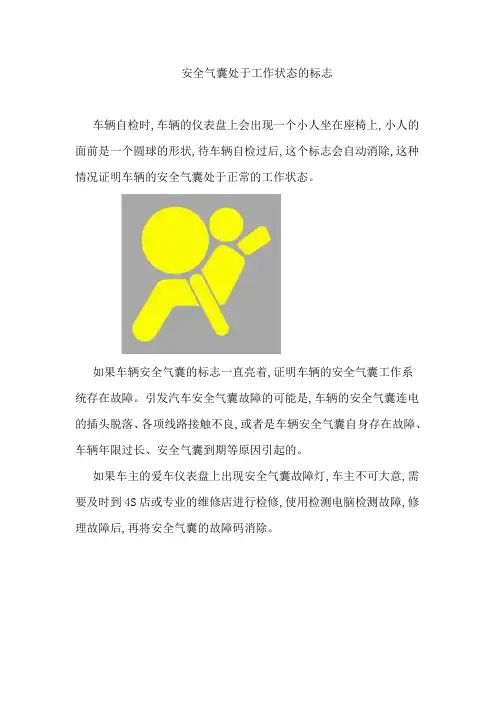

安全气囊处于工作状态的标志
车辆自检时,车辆的仪表盘上会出现一个小人坐在座椅上,小人的面前是一个圆球的形状,待车辆自检过后,这个标志会自动消除,这种情况证明车辆的安全气囊处于正常的工作状态。
如果车辆安全气囊的标志一直亮着,证明车辆的安全气囊工作系
统存在故障。
引发汽车安全气囊故障的可能是,车辆的安全气囊连电的插头脱落、各项线路接触不良,或者是车辆安全气囊自身存在故障、车辆年限过长、安全气囊到期等原因引起的。
如果车主的爱车仪表盘上出现安全气囊故障灯,车主不可大意,需要及时到4S店或专业的维修店进行检修,使用检测电脑检测故障,修理故障后,再将安全气囊的故障码消除。

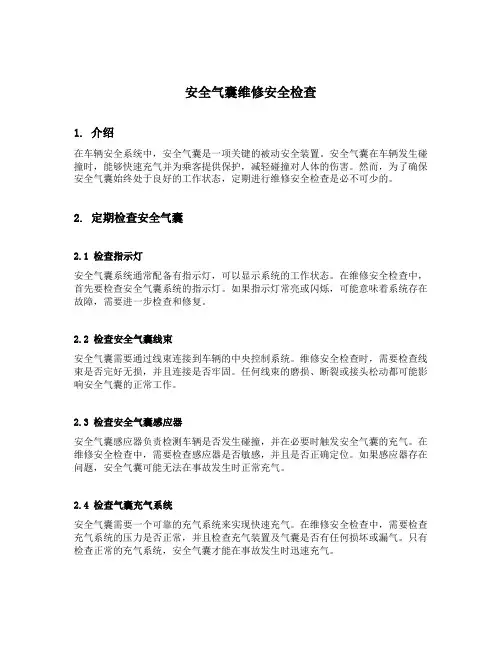

安全气囊维修安全检查1. 介绍在车辆安全系统中,安全气囊是一项关键的被动安全装置。
安全气囊在车辆发生碰撞时,能够快速充气并为乘客提供保护,减轻碰撞对人体的伤害。
然而,为了确保安全气囊始终处于良好的工作状态,定期进行维修安全检查是必不可少的。
2. 定期检查安全气囊2.1 检查指示灯安全气囊系统通常配备有指示灯,可以显示系统的工作状态。
在维修安全检查中,首先要检查安全气囊系统的指示灯。
如果指示灯常亮或闪烁,可能意味着系统存在故障,需要进一步检查和修复。
2.2 检查安全气囊线束安全气囊需要通过线束连接到车辆的中央控制系统。
维修安全检查时,需要检查线束是否完好无损,并且连接是否牢固。
任何线束的磨损、断裂或接头松动都可能影响安全气囊的正常工作。
2.3 检查安全气囊感应器安全气囊感应器负责检测车辆是否发生碰撞,并在必要时触发安全气囊的充气。
在维修安全检查中,需要检查感应器是否敏感,并且是否正确定位。
如果感应器存在问题,安全气囊可能无法在事故发生时正常充气。
2.4 检查气囊充气系统安全气囊需要一个可靠的充气系统来实现快速充气。
在维修安全检查中,需要检查充气系统的压力是否正常,并且检查充气装置及气囊是否有任何损坏或漏气。
只有检查正常的充气系统,安全气囊才能在事故发生时迅速充气。
3. 维修安全气囊3.1 寻找专业维修人员安全气囊属于复杂的车辆系统,只有经过专业培训并且具备相关证书的维修人员才能进行维修。
在维修安全气囊前,请确保找到经验丰富、资质合格的专业维修人员。
3.2 使用正规维修配件维修安全气囊时,使用正规的、经过授权的维修配件非常重要。
只有正规配件才能确保安全气囊的性能和质量符合标准,并且能够在事故中可靠地发挥作用。
3.3 注意维修作业流程在维修安全气囊时,维修人员需要遵循严格的作业流程。
这包括正确拆卸和安装安全气囊,避免操作失误,以及确保维修过程中不损坏其他部件。
3.4 进行维修后的测试在维修安全气囊完成后,需要进行系统测试来验证维修效果。
汽车仪表盘指示灯图解手刹指示灯驻车指示灯驻车制动手柄(即手刹)拉起时,此灯点亮。
手刹被放下时,该指示灯自动熄灭。
在有的车型上,刹车液不足时此灯会亮。
电瓶指示灯显示蓄电池工作状态的指示灯。
接通电门后亮起,发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯显示刹车盘片磨损情况的指示灯。
正常情况下此灯熄灭,点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭。
机油指示灯显示发动机机油压力的指示灯,本灯亮起时表示润滑系统失去压力,可能有渗漏,此时需立即停车关闭发动机进行检查。
水温指示灯显示发动机冷却液温度过高的指示灯,此灯点亮报警时,应即时停车并关闭发动机,待冷却至正常温度后再继续行驶。
安全气囊指示灯显示安全气囊工作状态的指示灯,接通电门后点亮,约3-4秒后熄灭,表示系统正常,不亮或常量表示系统存在故障。
ABS指示灯接通电门后点亮,约3-4秒后熄灭,表示系统正常。
不亮或长亮则表示系统故障,此时可以继续低速行驶,但应避免急刹车。
发动机自检灯发动机工作状态的指示灯,接通电门后点亮,约3-4秒后熄灭,发动机正常。
不亮或长亮表示发动机故障,需及时进行检修。
燃油指示灯提示燃油不足的指示灯,该灯亮起时,表示燃油即将耗尽,一般从该灯亮起到燃油耗尽之前,车辆还能行驶约50公里左右。
车门状态指示灯显示车门是否完全关闭的指示灯,车门打开或未能关闭时,相应的指示灯亮起,提示车主车门未关好,车门关闭后熄灭。
清洗液指示灯显示风挡清洗液存量的指示灯,如果清洗液即将耗尽,该灯点亮,提示车主及时添加清洗液。
添加清洁液后,指示灯熄灭。
电子油门指示灯本灯多见于大众公司的车型中,车辆开始自检时,EPC灯会点亮数秒,随后熄灭,出现故障,本灯亮起,应及时进行检修。
前后雾灯指示灯该指示灯是用来显示前后雾灯的工作状况,前后雾灯接通时,两灯点亮,图中左侧的是前雾灯显示,右侧为后雾灯显示。
转向指示灯转向灯亮时,相应的转向灯按一定频率闪烁。
一、车内各类仪表指示灯车辆仪表盘的ABS指示灯(ABS到底能干什么ABS指示灯是用来显示车辆的ABS工作状况。
当打开钥匙门后,车辆自检开始时,ABS指示灯会点亮数秒,随后自动熄灭。
如果ABS指示灯未闪亮或者车辆启动后仍不熄灭,表明该车ABS出现故障。
车辆仪表盘的EPC指示灯[EPC指示灯有什么用]EPC指示灯在大众品牌车型中比较常见。
打开钥匙门后,车辆开始自检,EPC指示灯会点亮数秒,随后熄灭。
如车辆启动后仍不熄灭,说明车辆机械与电子系统出现故障。
车辆仪表盘的O/D挡指示灯[何为O/D挡]O/D挡指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态,当O/D挡指示灯闪亮,说明O/D挡已锁止。
此时加速能力获得提升,但会增加油耗。
车辆仪表盘的安全带指示灯该指示灯用来显示安全带是否处于锁止状态,当该灯点亮时,说明安全带没有及时的扣紧。
有些车型会有相应的提示音。
当安全带被及时扣紧后,该指示灯自动熄灭。
车辆仪表盘的电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门,车辆开始自检时,该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮,说明该电瓶出现了使用问题,需要更换。
车辆仪表盘的机油指示灯该指示灯用来显示发动机内机油的压力状况。
打开钥匙门,车辆开始自检时,指示灯点亮,启动后熄灭。
该指示灯常亮,说明该车发动机机油压力低于规定标准,需要维修。
车辆仪表盘的油量指示灯该指示灯用来显示车辆内储油量的多少,当钥匙门打开,车辆进行自检时,该油亮指示灯会短时间点亮,随后熄灭。
如启动后该指示灯点亮,则说明车内油量已不足。
车辆仪表盘的车门指示灯该指示灯用来显示车辆各车门状况,任意车门未关上,或者未关好,该指示灯都有点亮相应的车门指示灯,提示车主车门未关好,当车门关闭或关好时,相应车门指示灯熄灭。
车辆仪表盘的气囊指示灯[什么是安全气囊]该指示灯用来显示安全气囊的工作状态,当打开钥匙门,车辆开始自检时,该指示灯自动点亮数秒后熄灭,如果常亮,则安全气囊出现故障。
安全气囊灯亮起,故障存储器内存储:1217, 1218 前部侧面安全气囊点火器偶尔超过上限。
1. 安全气囊导线和座椅线束之间的插头偶尔出现过高的接触电阻。
2. 侧面安全气囊的气体发生器插头因压力作用而被轻微压在座椅靠背上了。
安全气囊指示灯亮起。
故障记录: 00588 司机安全气囊的点火器超过上限值。
这个故障记录可能是静态的,也可能是偶然的
插头脏污
安全气囊指示灯亮起。
安全气囊控制单元内存储有司机或副司机安全气囊碰撞传感器故障记录。
安全气囊指示灯亮起。
故障存储器内指示安全带张紧器(司机侧/副司机侧)或头部安全气囊(司机侧/副司机侧)有问题。
安全气囊控制单元上的触点变形了。
安全气囊灯亮起,安全气囊控制单元内无故障记录,地址码15 安全气囊控制单元内的电子部件可能不正常,安全气囊灯亮起,但安全气囊控制单元内无故障记录
安全气囊指示灯亮起,无法与安全气囊控制单元进行通讯,或者有各种故障记录,如B102015, B101E15, B101F15, B102515, B102715 供货商在生产中,不经意地将安全气囊控制单元线束的插头针脚76(正极)和针脚78(地)扩张了。
汽车仪表盘指示灯图解-CAL-FENGHAI.-(YICAI)-Company One11、车辆基本情况提示标识平常常见的并最常使用的图标有:车门提示、手刹提示、安全带提示、发动机自检、润滑油情况检查、ABS系统检查、安全气囊检查、蓄电池提示以及燃油量提示这么几种。
另外,还有一些标识是因为相关车型仪表盘设计的原因而产生的,比如说水温显示标识,在北京现代老款悦动、东风日产骊威等没有水温表的车型上,这些标识就充当显示车辆水温是否正常的功能,一般情况下,蓝色和绿色表示水温低,红色表示水温高,不显示任何颜色表示水温合适。
刚才在说常用标识的时候提到了安全带未系提示标识,而有些对安全要求比较高的车型,会分开提醒主、副驾驶位置的人安全带是否系好安全带。
2、灯光信息提示标识在仪表盘中除了刚才提示的一些关于车辆安全方面的标识外,还有一部分也是非常重要的,它的存在甚至关系我们驾车的安全,那就是灯光提示标识。
不过这里也需要提醒您一下,如果看到仪表盘上灯光表示亮起的时候可能实际上相应的灯光没有亮,因此就需要我们在使用的过程中勤检查灯光是否正常,因为特别是在夜间开车,没有灯光、甚至不正确使用灯光都会有交通事故的隐患存在。
说到这里也请各位车主朋友能够在合适的时间恰当的使用车辆灯光,比如夜间就要开车灯;远光灯尽量不要长时间开启等,错误的使用车辆灯光可能会给自己以及车辆造成不必要的麻烦。
3、变速箱/车辆行驶状态提示标识多数车型的自动变速箱车型为了能让车主更好的控制车辆也设计了不同的模式来保证不同使用者的需求,下面几个标识就是代表。
一般自动变速箱的车型会在仪表盘上面有一些提示标识,比如大众独有的换挡提醒标识、变速箱的SNOW雪地模式等。
此外,对于一些注重运动风格的车型来说还会有一些驾驶模式的选择,你可以通过仪表盘上的图标来了解目前车辆处于什么样的驾驶模式,一般这种标识都是直接显示相关模式的英文,总结来看主要有“Sport运动、Comfortable舒适、ECO经济等几种”而在一些车型上还会有定速巡航装置,为了让车主更好的知道这个功能是否开启,部分厂家也会在仪表盘上进行显示,显示标识也是巡航的英文“Cruise”,当功能启动的时候,标识就会通过不同颜色来提醒你,一般来说绿色表示功能启动。
时代738仪表盘指示灯说明书1、驻车指示灯驻车制动手柄(即手刹)拉起时,此灯点亮。
手刹被放下时,该指示灯自动熄灭。
在有的车型上,刹车液不足时此灯会亮。
2、燃油指示灯提示燃油不足的指示灯,该灯亮起时,表示燃油即将耗尽,一般从该灯亮起到燃油耗尽之前,车辆还能行驶约50公里左右。
车辆熄火后,只要电源接通,此表就会显示,不会归零。
3、刹车盘指示灯显示刹车盘片磨损情况的指示灯。
正常情况下此灯熄灭,点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭。
4、安全气囊指示灯显示安全气囊工作状态的指示灯,接通电门后点亮,约3-4秒后熄灭,表示系统正常,不亮或常亮表示系统存在故障。
灯亮后表示气囊将停止工作,应及时进行维修。
5、水温指示灯显示发动机冷却液温度过高的指示灯,此灯点亮报警时,应即时停车并关闭发动机,待冷却至正常温度后再继续行驶。
行驶中如有点亮必须立即停车检查,首先确认冷却液温度是否过高,其次检查冷却液是否足够(应等发动机冷却后方可开启水箱盖)。
6、机油指示灯机油压力指示灯:车辆行驶过程中此灯亮,表明机油压力很低,应立即停车,检查机油量是否缺少,若机油液面正常,应到维修站检查。
故障排除前一般不能行车。
7、ABS指示灯接通电门后点亮,约3-4秒后熄灭,表示系统正常。
不亮或长亮则表示系统故障,此时可以继续低速行驶,但应避免急刹车。
ABS制动警告灯在有的车上,该灯是用手制动灯代替。
有的车显示的则是两个半弧中间一个感叹号。
灯亮时,ABS系统停止工作,若制动警告灯同时点亮,就需停车检查制动液面,在确保安全的前提下可开到就近的维修站进行检查维修。
8、电瓶指示灯显示蓄电池工作状态的指示灯。
接通电门后亮起,发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
行车中点亮应首先检查发电机皮带有无断裂,如未断裂应尽快行驶到就近的维修站点进行检修处理。
9、清洗液指示灯显示风挡清洗液存量的指示灯,如果清洗液即将耗尽,该灯点亮,提示车主及时添加清洗液。
汽车仪表盘指示灯图解汽车仪表盘指示灯图解大全关于汽车上的各种指示灯,对于新手来说是很难辨别的,特别是只知道是干嘛的,但是不知道具体有什么用处。
现在我就来给大家讲解一下汽车仪表盘指示灯图解大全。
1、电瓶指示灯新车电瓶的寿命至少有两年,但如果是二手车或是库存车,你需要提前注意这一指示灯。
该灯也是在车辆自检时点亮,启动后熄灭。
如果启动后该指示灯常亮,说明电瓶需要更换了。
2、水温指示灯水温指示灯主要是显示发动机内冷却液的`温度,只在车辆自检时点亮数秒,平时为熄灭状态。
平时我们听到较多的所谓发动机“开锅”,就是指冷却液温度超过规定值,这时应立刻暂停行驶,进行维修。
3、手刹指示灯新手最容易犯的错误是车开了手刹却没有放下。
该指示灯为一个用圆圈起来的或P字母,平时为熄灭状态。
当手刹被拉起后,该指示灯自动点亮。
目前,只有部分车型有行驶时未放手刹的警告音。
4、机油指示灯该指示灯作用是用来显示发动机内机油的压力状况。
打开钥匙门,车辆自检时,指示灯点亮,启动后熄灭。
远航驾校介绍,该指示灯常亮,说明该车发动机机油压力低于规定标准,需要维修了。
5、ABS指示灯ABS灯在开启发动机时未闪亮或者启动后仍不熄灭,表明ABS出现故障。
6、安全带指示灯显示安全带状态的指示灯,按照车型不同,灯会亮起数秒进行提示,或者直到系好安全带才熄灭,有的车还会有声音提示。
7、发动机工作状态指示灯接通电门后点亮,约3-4秒后熄灭,发动机正常。
如果不亮或长亮,则表示发动机故障,需及时进行检修。
8、安全气囊指示灯安全气囊指示灯,是显示安全气囊工作状态的指示灯,接通电门后点亮,约3-4秒后熄灭,表示系统正常,如果不亮或常量表示系统存在故障。
9、加油指示灯看到这个灯亮了,表示油箱里的油量已经很少了,最好马上进加油站。
10、刹车指示灯这个汽车指示灯作用,是显示刹车盘磨损及刹车系统状态,如果一直亮着,就应该马上检查刹车系统。
关于汽车上指示灯的用处大概就是这样子了,这些知识汽车上工具的用等。
