电流互感器变比检验的简便方法电流互感器是一种专门用作变换电流的特种变压器，在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。

电流互感器作为电力系统中的重要设备，对其进行电气性能试验是很重要的，对于电流互感器而言，变比试验是绝不可少的试验项目，电流互感器变比关系到计量的准确性与保护的可靠性。

电流互感器现场变比检验一般采用电流法，用电流法测量电流互感器变比，实际上是模拟在额定电流情况下的实际运行条件，是一种很理想的试验方法，测量的精度高，但随着电力系统的不断发展，单台发电机的容量越来越大，其出口电流已经达到数万安培。

例如800MW的发电机组，额定电压为20kV，额定电流为：800/(2031/2)=23.094kA，相应使用的电流互感器一次电流很大，若用电流法测量一次电流为几万安培的电流互感器变比，在现场很难做到：其一，额定大电流很难达到（需大容量调压器）；其二，需要的标准电流互感器或升流器的体积大，造价高，若降低被测电流互感器一次电流进行试验，那么其变比误差会很大，试验就毫无意义。

所以电流法测量电流互感器变比的方法，在施工现场越来越受到限制。

笔者在电流法的基础上介绍另一种电流互感器变比的试验方法电压法。

该方法适用于施工现场对电流互感器变比检验。

电压法具有适用范围广，使用设备少，设备简单的优点，是一种简单方便试验方法。

1电压法测量电流互感器变比的原理电压法测量电流互感器变比的方法适合现场试验，其优点是设备少，线路简单，易操作。

试验接线图如图1所示。

电压表V监测被测电流互感器二次电压，毫伏表mV监测被测电流互感器一次侧电压，此方法类似于测量铁芯感应电势的方法。

理想电流互感器的变比：K=N2/N1=E2/E1，而实际测量变比：K实=U2/U1=E2/U1，由上式可见，理想电流互感器变比与实际变比之间的误差，近似地认为U2=E2的结果。

实际上，如图2所示，由于角差很小，可以认为U2与线段OC在长度上是相等的。

实验二三相变压器一.实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。

二.预习要点1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。

2．三相心式变压器的三相空载电流是否对称，为什么？3．如何测定三相变压器的铁耗和铜耗。

4．变压器空载和短路实验应注意哪些问题？电源应加在哪一方较合适？三．实验项目1．测定变比2．空载实验：测取空载特性U0=f(I0)，P0=f(U0)，cosϕ0=f(U0)。

3．短路实验：测取短路特性U K=f(I K)，P K=f(I K)，cosϕK=f(I K)。

四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相心式变压器（MEL-01）或单相变压器（在主控制屏的右下方）五．实验方法1.测定变比实验线路如图2-4所示，被试变压器选用MEL-02三相三线圈心式变压器，额定容量P N=152/152/152W,U N=220/63.5/55V,I N=0.4/1.38/1.6A，Y/Δ/Y接法。

实验时只用高、低压两组仪表量程。

b．合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=0.5U N，测取高、低压线圈的线电压U1U1.1V1、U1V1.1W1、U1W1.1U1、U3U1.3V1、U3V1.3W1、U3W1.3U1，记录于表2-6中。

表2-6上述仪表为智能型数字仪表，量程可自动也可手动选择，功率表含在主控屏上。

仪表数量也可能由于设备型号不同而不同。

故不同的实验台，其接线图也不同。

功率表接线时，需注意电压线圈和电流线圈的同名端，避免接错线。

a．接通电源前，先将交流电源调到输出电压为零的位置。

合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=1.2U N b．然后，逐次降低电源电压，在1.2~0.5U N的范围内；测取变压器的三相线电压、电流和功率，共取6~7组数据，记录于表2-7中。

变压器的变比、极性及接线组别试验一、试验目的变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。

而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。

因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。

对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。

二、试验仪器、设备的选择根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。

(1)仪表的准确度不应低于0.5级。

(2)电压表的引线截面≮1.5mm2。

(3)对自动测试仪要求有高精度和高输入阻抗。

这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。

三、危险点分析及控制措施1.防止高处坠落使用变压器专用爬梯上下，在变压器上作业应系好安全带。

对220kV及以上变压器，需解开高压套管引线时，宜使用高处作业车，严禁徒手攀爬变压器高压套管。

2.防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。

3.防止工作人员触电在测试过程中，拉、合开关的瞬间，注意不要用手触及绕组的端头，以防触电。

严格执行操作顺序，在测量时要先接通测量回路，然后接通电源回路。

读完数后，要先断开电源回路，然后断开测量回路，以避免反向感应电动势伤及试验人员，损坏测试仪器。

四、试验前的准备工作1.了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备出厂试验数据、历年试验数据及相关规程等，掌握该设备运行及缺陷情况。

2.试验仪器、设备准备选择合适的被试变压器测试仪、测试线(夹)、温(湿)度计、接地线、放电棒、万用表、电源线(带剩余电流动作保护器)、电压表、极性表、电池、隔离开关、二次连接线、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅试验仪器、设备及绝缘工器具的检定证书有效期、相关技术资料、相关规程等。

摘要变压器变压比是变压器一次绕组与二层绕组之间的电压比。

是为了检测变压器每次绕组的匝数是否符合设计要求。

测量变压器的变压比，是变压器交接、大修后必须进行的试验，在变电所投入使用时，变压器是保证变电所所用电与馈出电的电压稳定的重要设备，具体到变压器时，是变压器变压比起作用，通过试验可以验证变压器的电压变换是否正确，还可以检查各线圈的匝数比与设计是否相符、各分接引线是否连接正确，及变压器匝数是否短路等，变压器能否投入运行，也要根据试验结果进行判断。

本论文主要是通过变压器变压比自动测试仪对树脂绝缘干式整流变压器的变压比进行测试，通过测试结果判断该变压器变压比是否合格。

关键字：变压器，变压比，变压器变压比自动测试仪IAbstractTransformer transformer ratio is the voltage transformer primary and secondary windings between the voltage ratio. In order to detect whether the number of turns of each winding of the transformer meets the design requirements.V oltage ratio measurement of transformer, transformer overhaul test must be carried out after the handover, the substation put into use, is to ensure that the transformer substation auxiliary power feeder and important electrical equipment of voltage stability, specific to the transformer, the transformer is compared, through the test can verify voltage transformer is correct, you can also check the coil number ratio and design are consistent with the tap lead is properly connected, and the transformer turns is short circuit, the transformer can put into operation, should be judged according to the test results.This paper is mainly through the transformer transformer ratio automatic test instrument for resin insulation dry rectifier transformer transformer ratio of the test, through the test results to determine whether the transformer transformer ratio is qualified.Keyword:Transformer, transformerratio,transformertransformerratio automatic test instrument目录摘要 (I)Abstract ...................................................................................................................................... I I 目录.. (III)1绪论 (1)2试验概况 (1)2.1测试背景 (1)2.2参照标准 (1)2.3试验目的 (1)2.4试验对象与工具 (1)3变压器参数 (2)3.1变压器参数 (2)3.2变压器变比 (2)3.3变压器接线原理图 (2)4变压器变压比自动测试仪参数 (4)5变压比测试 (5)5.1测试步骤 (5)5.2注意事项 (7)6变压比测试结果 (7)结论 (9)参考文献 (10)1绪论随着电力工业的发展，电力产品的质量要求也在不断提高。

变压器试验程序1 .绕组绝缘电阻吸收比和极化指数测量 1.1 概述本项目主要是检查变压器的绝缘是否有受潮、脏污以及贯穿性的集中缺 陷。

在测量变压器的绝缘电阻时应将变压器从电网上断开，宜待其上、下层油 温基本一致后，再进行测量。

1.2 拆开各侧绕组连线。

按规程规定使用兆欧表，测量线圈和接地部位见表1。

表1测量线圈和接地部位序号 双线圈变压器 三线圈变压器 测量线圈 接地部位 测量线圈 接地部位1 低压 高压线圈和外 壳低压 高压、中压线圈和外壳 2 高压低压线圈和外 壳中压 高压、低压线圈和外壳 3高压 中压、低压线圈和外壳 4 高压和低压外壳高压和中压 低压线圈和外壳5高压、中压和低压外壳1.3 测量方法按表1的要求接好试验线。

启动兆欧表后，分别读取15s 、1min 的数据， 以便计算吸收比。

当需要测量极化指数时，应读取1min 和10min 的数据。

极化指数=JR1min1.4 注意事项a ）测量引线应绝缘良好；b ）测量前、后应充分放电。

2绕组直流电阻、变比测量 2.1 测量目的a ）检查绕组焊接质量；b ）检查绕组导体或引出线是否存在断股或开路 问题；c ）检查层、匝间有无短路的现象；d ）检查分接开关接触是否良好。

2.2 测量方法a ）按图1接好试验线路，其它绕组不宜短路b ）合上测量仪器电源，选择合适的量程；c ）按下仪器的启动按钮，开始测量；R 吸收比=、 R15s图1绕组直流电阻接线d）待仪器显示的数据稳定后，读取测量数据；e）读完数据后，按下复位或放电按钮；f）仪器放电结束后，方可进行改接线或拆线。

2.4注意事项a）测量前应记录变压器绕组温度和绝缘油温度；b）测量端子应接触良好，必要时应打磨测点表面；c）调节无载分接开关时，应来回转动几次触头，使触头接触良好；d）测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；e）当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧，如图1所示；f）试验设备应可靠接地，被试品试验完毕后充分放电。

变压器变比试验1 试验目的检查各绕组的匝数、引线装配、分接开关指示位置是否符合要求；提供变压器能否与其他变压器并列运行的依据。

2 试验对象变压器的一、二次侧绕组。

3 知识要点变压器的电压比（简称变比），是变压器空载时高压绕组电压U1与低压绕组电压U2的比值，即变比k= U1/ U2。

变压器的变比试验是验证变压器能否达到规定的电压变换效果，变比是否符合变压器技术条件或铭牌所规定的数值的一项试验。

四、试验器材BBC6638变比测试仪1套；包括变比测试仪专用导线若干、放电棒等。

4 试验接线图面板示意图连接方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！5 试验步骤（1）将变比测试仪接地（先接接地端，后接仪器端）（2）将变比测试仪的ABC,abc通过专用导线和变压器的ABC,abc相连接。

（3）在变比测试仪上分别输入“变压器组别”，“总分接数”，“级差”和“额定变比”。

变比设为10000/400=25.000调压比设为：0.00%选择“开始数据测量”，按“确认”键后，显示接法和变比后,按确认键,即可测量。

测量结果：6 试验标准根据《电力设备预防性试验规程DL/T 596-1996》规定；试验周期：1）分接开关引线拆装后，2）更换绕组后，3）必要时。

要求：1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律，2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1.7 综合分析方法及注意事项1.注意事项（1）变压器的相序为，面对高压侧从左往右依次是（中性点）、A、B、C相。

1. 绕组直流电阻测量1.1 此项目周期不得超过3年，在大修前后、无载分接开关变换分接位置后或必要时进行。

1.2 可用红外线测温仪测量变压器温度，待器身温度接近大气温度时（相差不超出±5℃），可进行此项试验工作。

1.3 拆除变压器高、低压侧连接排、线。

1.4 采用双臂电桥或变压器直阻电阻测试仪器进行测量。

接线时注意夹线钳的电压端与电流端的位置，避免不必要的测量误差。

1.5 分别测量高压侧各绕组直流电阻，测量时，应先按下电桥的B键，充电约1分钟后，再进行细致的测量。

1.6 高压侧直阻测量完毕后，应进行温度换算，1600kV•A以上变压器，其线间电阻值差别一般不大于三相平均值的1%，1600kV•A及以下变压器，其线间电阻值差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不大于2%。

1.7 分别测量低压侧各绕组的直流电阻，因低压侧直阻很小，除了要将电桥的灵敏度旋至最大值外，还要将电桥引线的电压引线尽量夹在低压侧引出铜排的根部，以便准确地测量。

1.8 低压侧各相电阻测量完毕后，应进行温度换算，1600kV•A以上变压器，其相间电阻值差别一般不大于三相平均值的2%，1600kV•A 及以下变压器，其相间电阻值差别一般不大于三相平均值的4%，与以前相同部位测得值比较，其变化不大于2%。

1.9 若直流电阻出现超标情况，应汇同检修专业人员查明原因。

2. 绕组绝缘电阻、吸收比测量2.1 此项目周期不得超过3年，在大修前后、必要时进行。

2.2 继续保持变压器高、低压侧绕组及中性点成拆开状态，并将低压绕组及中性点短路接地，将高压侧线圈短路。

2.3 采用2500V兆欧表测量高压绕组对低压绕组及地的绝缘电阻和吸收比。

2.4 测量完毕，先将兆欧表的L端引线脱开，再停止兆欧表，并对变压器的高压绕组对地进行充分放电。

2.5 将高压绕组短路接地，低压绕组短路，采用2500V兆欧表测量低压绕组对高压绕组及地的绝缘电阻和吸收比。

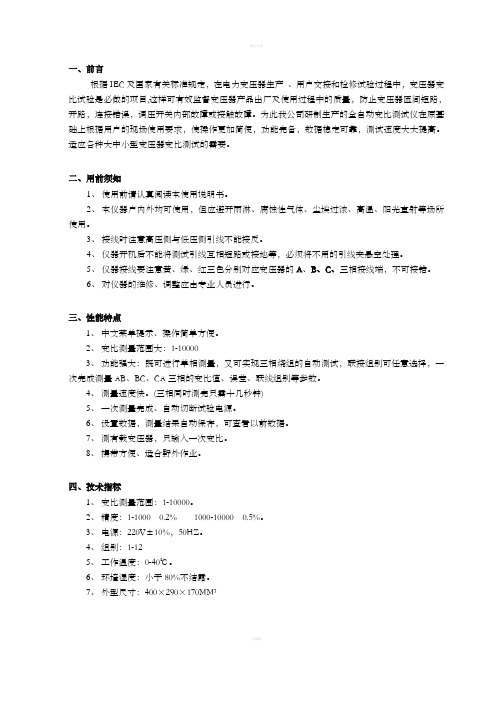

一、前言根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。

适应各种大中小型变压器变比测试的需要。

二、用前须知1、使用前请认真阅读本使用说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。

3、接线时注意高压侧与低压侧引线不能接反。

4、仪器开机后不能将测试引线互相短路或接地等，必须将不用的引线夹悬空处理。

5、仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端，不可接错。

6、对仪器的维修、调整应由专业人员进行。

三、性能特点1、中文菜单提示、操作简单方便。

2、变比测量范围大：1-100003、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数。

4、测量速度快。

(三相同时测完只需十几秒钟)5、一次测量完成、自动切断试验电源。

6、设置数据，测量结果自动保存，可查看以前数据。

7、测有载变压器，只输入一次变比。

8、携带方便、适合野外作业。

四、技术指标1、变比测量范围：1-10000。

2、精度：1-1000 0.2% 1000-10000 0.5%。

3、电源：220V±10%，50HZ。

4、组别：1-125、工作温度：0-40℃。

6、环境湿度：小于80%不结露。

7、外型尺寸：400×290×170MM3五、面板示意图六、操作方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

测量变压器变比、极性和联接组别变压器变比指空载运行时一次绕组和二次绕组的线电压之比。

一、二次侧接线相同，变比等于匝数比， 11221212124.44 4.44E fN E fN U U E E N N =Φ=Φ≈=（如下图）；一次侧为三角形接线，二次侧为星形接线的三相变压器电压比为12K N ；一次侧为星形接线，二次侧为星形接线的三相变压器电压比2K N =。

AX试验目的：测变比、联接组别和设计值是否相符（验证项目），是否和厂家铭牌相符（变比，一档最大，二档次之，三档最小）；检查分接开关接线是否良好，确定分接开关指示位置与实际位置相符；判断单相变压器两个（几个）绕组感应电动势相位是否正确；综合判断变压器是否可以并列运行。

交接时，大修后，诊断试验需要测量变压器变比、极性和联接组别。

诊断试验中，可以和直流电阻相互验证。

测试方法：①双电压表法 ②变比电桥法 ③变比测试仪1． 双电压表法（如上右图），同时读取一次、二次绕组两端电压，12K N N =。

缺点：电压不稳定，读数不准确；波动时两表要同时读数，误差大。

当单相电源施加在A 、B 绕组之上（下图），一次侧、二次侧电压表读数分别为1U 、2U ，则一次绕组的相电压1/2U ，一1/2，二次绕组线电压为2U ，所以变比12/2K U 。

ABC2. 变比电桥法通过调节1R ，使a ，b 两点电位相同，则变比1212212()1K U U R R R R R ==+=+，电阻r 用于测量误差。

3. 变比测试仪变比误差：(K K )100%N N K K ∆=-⨯，公式中N K 为额定变比，不同分接头下，额定变比不同，比如额定变比100005%/400±，分接头二档时额定变比为25，分接头一档时，额定变比为26.5，分接头三档时，额定变比为23.5。

在额定档时，变比误差要求在0.5%±以内，其他档位变比误差要求在1%±以内；对于电压等级在35kV 以下，电压比小于3的变压器，额定档时变比误差要求在1%±以内，其他档位时，变比误差应在变压器阻抗电压值（%）的1/10（与书上22页内容有不同）以内，但不得超过1%±。

变压器开路短路实验报告篇一：电机单项变压器空载短路实验报告单相变压器空载和短路实验一、实验目的1．了解和熟悉单相变压器的实验方法。

2．通过单相变压器的空载和短路实验，测定变压器的变化和参数。

3．通过负载实验测取单相变压器运行特性。

二、预习要点1.了解变压器空载、短路实验时的接线和实验方法；2.了解瓦特表、调压器的使用原理3.在空载和短路实验中，仪表应如何连接，才能使得测量误差最小？4.变压器空载及短路实验时应该注意哪些问题？电源该如何接？三、实验内容1．测变比2．单相变压器空载实验3．单相变压器短路实验四、实验说明与操作步骤1. 测变比：(1)实验电路图如图1所示。

图1 单相变压器变比实验(2)电源经调压器接至变压器低至线圈，高压线圈开路，调压器调零，合上开关，测量并填入表一。

表一2. 单相变压器空载实验：(1)实验电路图如图2所示。

低压边接电源，高压边开路。

图2 变压器空载实验接线图(2)在三相调压交流电源断电的条件下，按图1接线。

选好所有电表量程。

合上交流电源总开关，按下“开”按钮，接通三相交流电源。

调节三相调压器旋钮，读取被试变压器高压侧空载电压耗。

表二电流及损耗，根据表二，记录电流及损3. 单相变压器短路实验：（1）实验电路图如图3所示。

高压边接电源，低压边用较粗导线短接。

图3 变压器短路实验接线图（2）在调压器位于零位时合上电源开关，调节调压器，使短路电流从1.5升到3.0，按表三，记录电压和功率。

篇二：单相变压器空载及短路实验实验报告单相变压器空载及短路实验一、实验目的1、通过空载实验测定变压器的变比和参数。

二、实验内容1、空载实验测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。

2、短路实验测取短路特性UK=f(IK)，PK=f(IK), cosφK=f(IK)。

三、实验设备及控制屏上挂件排列顺序12、屏上排列顺序D33、D32、D34-3、DJ11 四、实验说明及操作步骤1、按图3-1接好实验设备X图3-1 空载实验接线图2、空载实验1）在三相调压交流电源断电的条件下，按图3-1接线。

第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。

机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。

整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。

快捷、简单、方便。

无需专门培训，易操作。

2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。

3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。

测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。

取消面板按键、开关、控制旋钮等各种常规控件。

⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。

单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。

系统自带打印机，可随时打印伏安特性曲线及测试数据。

5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。

三相变压器的参数测定原理简述变压器是用来变换交流电压和电流而传输交流电能的一种静止电器。

变压器的工作原理是建立在电磁感应原理基础之上的。

变压器铁芯内产生的总磁通分为两个部分，其中主磁通是以闭合铁心为路径，它同时匝链原、副绕组，分别感应电势，磁通是变压器传递能量的主要因素。

还有另一部分磁通通过非磁性物质而形成闭合回路，变压器负载运行时，原、副方都存在这部分磁通，分别用和表示。

而变压器空载运行时仅原方有，这部分磁通属于非工作磁通，其量值约占总磁通的，故把这部分磁通称为漏磁通。

漏磁通和分别单独匝链变压器的原绕组和副绕组，并在其中感应电势和。

实际变压器中既有磁路问题又有电路问题，这样将会给变压器的分析、计算带来困难。

为此，对变压器的电压、电流和电势的关系进行等值变换（即折算），可将同时具有电路和磁路的问题等值简化为单一的电路问题，以便于计算。

图4–1为双绕组变压器的“型”等值电路。

变压器的参数即为图中的等。

对于三相变压器分析时化为单相，也使用图4–1的等值电路。

因此，等值电路中所有参数包括各电压、电流、电势的值均为单相数值。

变压器归算的基本方程式为：式中式(4–1)为原来的电压平衡方程式；式(4–2)为折算到原边的副边电压平衡式；式(4–3)为电流平衡方程式。

分析变压器性能的方法通常使用等效电路、方程式和相量图。

一般若作定性分析，用相量图较方便；若作定量计算，则用等值电路较方便，故通常就是利用等效电路来求取变压器在不同负载时的效率、功率因数等指标的。

要得到变压器的等效电路，一般是通过变压器的空载实验和负载损耗实验（也叫短路实验），再经计算而得出其参数的。

由变压器空载实验，可以测出变压器的空载电流和铁心损耗，以及变压器的变比，再通过计算得到变压器励磁阻抗。

空载时变压器的损耗主要由两部分组成，一部分是因为磁通交变而在铁心中产生的铁耗，另一部分是空载电流在原绕组中产生的铜耗。

由于空载电流数值很小，此时铜耗便可以略去，而决定铁耗大小的电压可达到正常值，故近似认为空载损耗就是变压器的铁耗。

牵引变电所的供电方案与接线方式我国现行的牵引变电所供电方式绝大多数为三相－两相制式，即其原边取自电力系统的110kV 或220kV 三相电压，次边向两个单相供电臂馈电，其母线额定电压为27.5kV 或55kV 。

对于三相YN,d11或V ,v 接线的牵引变电所，次边两相电压的相别是原边三个相（或线）电压相别三中取二的某种组合；而对于平衡变压器，经变压器的变换，次边形成大小相等而相位相互垂直的两相电压。

从广义的角度上讲，牵引变压器原次边之间除了有电压的变换外，还有电流和阻抗变换，可称为系统变换，如 通过系统变换，可以获得一次侧的电力系统、牵引变压器的等值电路模型，或二次侧的电力系统、牵引变压器等值电路模型。

这两个等值电路模型对于牵引供电系统的电气分析十分方便、有用，如用于电压损失，故障分析，电能计量，负序含量，谐波水平等计算。

（一）纯单相接线变压器电力机车是单相交流负荷，显然，牵引变电所采用单相变压器最为直观、简单，单相牵引变压器和一般的单相变压器不同，一般单相变压器，都是一端接高压，另一端接地或接中性点，故可采用分级绝缘，而单相牵引变压器的高压绕组两端都接高压，故对地的绝缘要求相同，故采用全绝缘。

单相牵引变电所中的两台变压器并联接线完全一样。

两台变压器的高压绕组金额相同的两相，地压绕组的一端接母线，同时供给变电所的两个臂的负荷。

相邻两段接触网绝缘分开，既利于缩小事故停电范围，又提高了供电的灵活性。

低压....A B C οαβ⇔绕组的另一端与接地网和钢轨以及回流线可靠连接，以便使钢轨、回流线中的负荷电流以及地中电流流回变压器。

纯单相接线的主要优点是变压器的容量利用率为100%，且变电所的主接线简单，设备少、占地面积小，缺点是在三相系统形成较大的负序电流，为了减少负序电流对系统的影响，各变电所变压器高压绕组所结相序依次轮换，即所谓换相连接。

纯单相接线的另一个缺点是不能实现双边供电，并且变电所无三相电源，变电所的所用电须由附近地方电网引入。

变比测量电流互感器1.采用电流法测量电流互感器的变比电流法测量电流互感器的变比是一种传统的试验方法，现在各发电厂，变电站等基本上都采用该方法。

它的试验接线如图1所示。

由电流表A1可以测得标准电流互感器的二次电流i1，根据标准图电流互感器的变比可以计算出被测电流互感器的一次侧电流，表A2测得的是它的二次侧电流i2，由I1和i2即可计算出被测电流互感器的变比。

在用电流法测试电流互感器的变比试验中一般采取以下两个措施：（1）电流互感器的一次侧试验电流接近其额定电流。

（2）电流互感器的二次侧仅串接一块电流表以使电流互感器近似短路运行。

从理论上来说，用电流法测量电流互感器的变比实际上是模拟它在额定情况下的实际运行，是一种非常理想的试验方法，测量的精度比较高，在现场试验中，措施（1）和（2）也还比较容易实现。

2.采用电压法测量电流互感器的变比电压法测量电流互感器的变比是一种新型的试验方法，它需要的试验设备比较少，其试图验接线如图3所示。

由于电流互感器二次绕组的电阻和漏抗值都比较小，一般为1~15，只要控制励磁电流I0在一个合适的范围内（mA级），U2与E2之间的差值带来的误差就可以忽略不计，用电压法测量电流互感器的变比就可以取得非常高的精度 [2]。

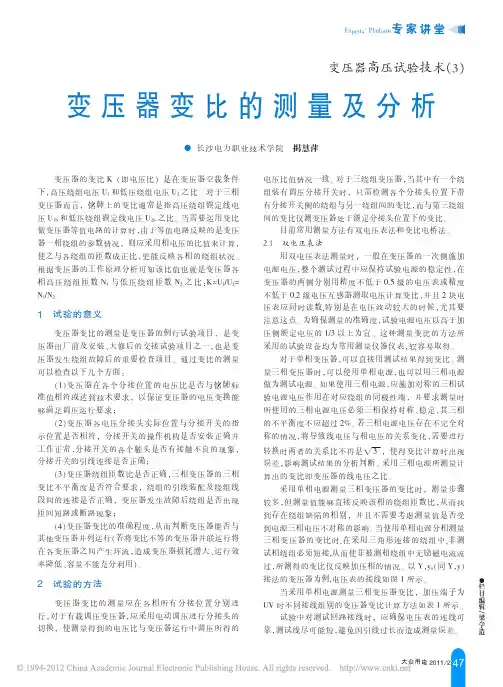

变压器目前常用测量方法有双电压表法和变比电桥法。

（1）双电压表法用双电压表法测量时，一般在变压器的一次侧施加电源电压，整个测试过程中应保持试验电源的稳定性，在变压器的两侧分别用精度不低于0.5级的电压表或精度不低于0.2级电压互感器测取电压计算变比，并且2块电压表应同时读数，特别是在电压波动较大的时候，尤其要注意这点。

为确保测量的准确度图，试验电源电压以高于加压侧额定电压的1/3以上为宜。

这种测量变比的方法所采用的试验设备均为常用测量仪器仪表，较容易取得。

对于单相变压器，可以直接用测试结果得到变比。

测量三相变压器时，可以使用单相电源，也可以用三相电源做为测试电源。

变压器绕组接线组别及各分接的电压比调试作业指导书1.概况及适用范围本作业指导书适用于35KV及以下的油浸、干式变压器交接性试验时变压器绕组接线组别及各分接的电压比试验。

2.编制依据本作业指导书如要依据和参考了如下文献编制而成：《GB50150-2006电气装置安装工程电气设备交接试验》3.知识拓展3.1常识3.1.1在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”，反之则为异名端，记作“-”。

3.1.2 Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。

对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

3.1.3标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。

“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

3.1.4 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
