Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力：～密封试验压力：～供水压力范围：～管网气压范围：～（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥产品标准号：～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/凸面平法兰级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680200 340 295 521 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

2)用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。

ZSFG型雨淋阀装置使用与维修说明上海金盾SHANGHAIJINDUN上海金盾消防安全设备有限公司ZSFG型雨淋阀装置使用与维修说明1产品概况雨淋阀是用于电动、机械或其它方法进行开启，使水能够自动单向流入喷水系统同时进行报警的一种单向阀。

雨淋阀装置广泛用于雨淋系统、预作用系统、水幕系统和水雾系统。

雨淋阀装置通过现场火灾探测系统的控制而动作的，当保护区某处发生火灾时，环境温度升高，火灾探测系统动作，联动雨淋阀开启，使大量水从开式喷头中喷出，同时发出声、光报警信号，以达到控火、灭火、报警之目的。

本公司生产的ZSFG型雨淋阀装置是国内第一家按公安部标准GA125-1996——《自动喷水灭火系统雨淋报警阀的性能要求和试验方法》，通过国家固定灭火系统和耐火构件质量监督中心检测的产品，其防复位机构，属国内首创。

本装置可以与泡沫系统组成泡沫雨淋灭火系统，用于扑救有爆炸性燃烧危险的液体火灾。

本装置应竖直安装在高于5℃的环境，湿式控制雨淋阀不能在低于0℃和高于65℃环境中使用。

2 产品构造与作用原理：雨淋阀装置系统结构原理图（图1）产品构造ZSFG型雨淋阀主要由雨淋阀、水源控制阀（蝶阀）、手动紧急站、自动滴水阀、排水球阀、供水压力表、隔膜室压力表及报警管路等组成。

2.2.1 雨淋阀ZSFG型雨淋阀阀瓣组件的开启采用杠杆机构，它具有锁扣力小，开启动作灵活、可靠等特点。

平时借助于供水系统的压力作用到隔膜室中，使隔膜推动顶杆顶住压紧扣，将阀瓣扣住，阀瓣处于关闭状态，并对系统中的水起阻隔作用。

雨淋阀开启后，由于隔膜室余压的作用，压紧扣总是先落在座圈上，阀瓣不能复位（盖在座圈上），从而防止阀瓣重新回到关闭位置。

2.2.2 水源控制阀（蝶阀或信号蝶阀，选用件）用来切断供水网与雨淋阀供水侧之间水路的阀门。

平时处于开启位置，仅在下列情况下才能关闭：a 年度周期试验或维修更换零部件；b 灭火后，经主管人员确认火灾彻底扑灭，不再复燃。

Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 200 340 295 521 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

ZSFG雨淋报警阀的操作规程
一：雨淋报警阀的结构组成
ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。

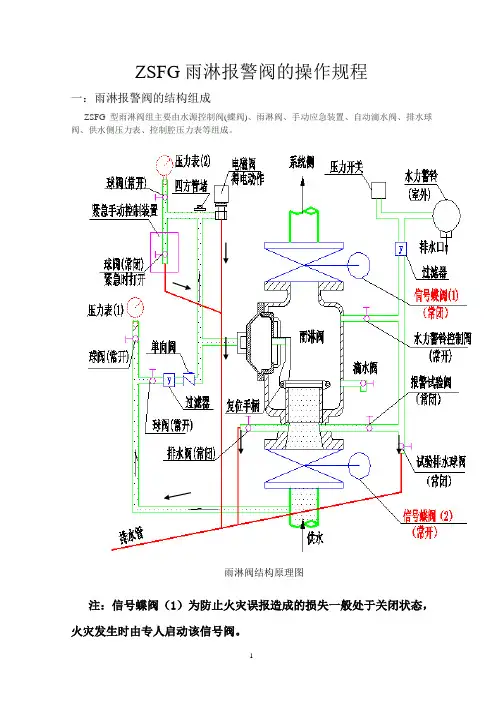

雨淋阀结构原理图
注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。

二：雨淋报警阀工作原理
三：雨淋报警阀的维护与保养 1.
维护与保养
1) 阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。

2) 阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。

3)
检查其他配套阀门是否泄漏或损坏，应对其修复或更换。

4)
应保持配套过滤器清洁，经常对过滤器进行清洗。

5) 对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"
型密封圈是否损坏，如损坏应给予更换。

6) 每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。

7)
8)报警试验：
9）ZSFG雨淋报警阀检修时间
2. 常见的问题及处理方法。

Z S F M型隔膜式雨淋阀使用说明书ZSFM 型雨淋阀ZSFM 型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1. 主要技术参数，外形连接尺寸： 额定工作压力： 1.2～1.6MPa 密封试验压力： 2.4～3.2MPa 供水压力范围： 0.14～1.6MPa 管网气压范围： 0.3～0.5MPa （干式系统） 报警性能： DN100、150 15s 内报警DN200 60s 内报警 报警口压力： ≥0.05MPa 产品标准号： GB5135.5～2003《自动喷水灭火系统 第5部 雨淋阀》 法兰标准： GB/T9113.3凸面平法兰1.6MPa 级主要外形和连接尺寸：DN 法兰外径 D 法兰螺孔中心 D0 阀体高度 H 螺孔直径z-d 适用螺柱 宽B 长A 高L 100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 20034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

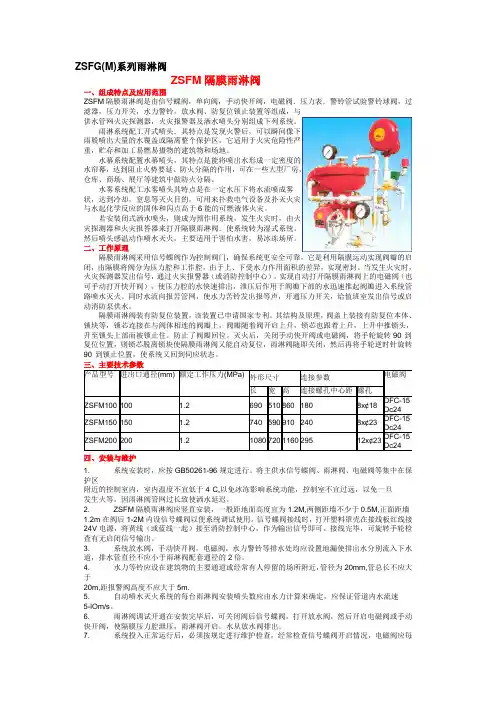

ZSFG(M)系列雨淋阀ZSFM隔膜雨淋阀一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。

雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。

水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。

水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。

若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。

然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。

二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。

由于上、下受水力作用面积的差异，实现密封。

当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。

同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。

隔膜雨淋阀装有防复位装置，该装置已申请国家专利。

其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。

防止了阀瓣回位。

灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。

一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。

雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。

水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。

水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。

若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。

然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。

二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。

由于上、下受水力作用面积的差异，实现密封。

当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。

同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。

隔膜雨淋阀装有防复位装置，该装置已申请国家专利。

其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。

防止了阀瓣回位。

灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。

ZSFM系列雨淋报警阀的工作原理及作用:ZSFM系列雨淋报警阀的工作原理及作用:雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。

即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。

雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。

当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。

隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。

雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。

雨淋阀提供两种报警方式：1)机械方式，即利用水流推动水力警铃报警；2)电控方式，通过压力开关发出的电信号使电讯音器发出报警。

雨淋报警系统是由雨淋报警阀、探测控制系统及必要的阀、管件、接管和压力表等组成的灭火系统。

控制柜发出信号打开电磁阀之后，仍要求持续的电信号保持电磁阀的打开状态，直到接到关闭信号后才能关闭电磁阀。

控制管路上的电磁阀关闭时保持雨淋阀隔膜室(控制腔)内的水压压力，能使雨淋阀不打开。

当电磁阀接到命令打开时，隔膜室(控制腔)则通过泄压的方式使雨淋阀打开。

规范和性能公称通径：DNl00、DNl50、DN200 额定工作压力：不低于1．2MPa 供水压力范围：0．14～1．6MPa 密封试验压力：2．4MPa 报警口压力：≥0．05MPa产品适用标准：GB5135.5-2003《自动喷水灭火系统第5部分：雨淋报警阀》 3.主要外形和连接尺寸规格DN ZSFM-100 ZSFM-150 ZSFM-200高 H 350 450 540法兰螺孔中径 180 240 295宽 W 230 260 300法兰螺孔数和下径Z-d 8-φ16 8-φ20 12-φ20H(mm) 670 770 860阀中到前边距离 270 350 430阀中到后边距离 350 280 2204、雨淋阀的两种性能特点1)在系统侧管网上都装有开式喷头，一旦打开雨淋阀则整个保护区的喷头都同时喷水，所以它能扑灭迅速蔓延、燃烧猛烈的有易燃易爆物场所发生的火灾。

1.1.1.ZSFM型隔膜式雨淋报警阀1.1.1.1.工作原理ZSFM系列隔膜雨淋报警阀主阀采用隔膜将主阀隔分为控制腔和压力输入腔。

利用两腔受压面积差来产生水压差实现主阀密封。

未失火时，控制腔和压力输入腔充满水，由压力差和弹簧，活塞部件的重力达到密封。

压力表10显示供水侧压力，压力表4显示隔膜腔压力，当两侧压力相同时，主阀为关闭状态。

隔膜腔失火时，主阀开启后，一部分水压力进入压力开关和水力警铃，水力警铃发出声音报警，压力开关向控制中心发出信号开启消防泵。

隔膜雨淋报警阀具有防复位结构，主阀开启后，防复位器启动，防止误操作使主阀关闭。

1.1.1.2.ZSFM隔膜式雨淋报警阀结构DN32-80DN100-200DN250-3001. 隔膜式雨淋阀2. 排水阀(常闭)3. 手动开启球阀(常闭)4. 隔膜腔压力表5.防复位器6. 过滤器7. 主阀复位球阀(常闭)8. 防复位球阀(常开)9. 报警管路球阀(常开) 10. 报警试验球阀(常闭) 11. 供水侧压力表1.1.1.3.产品规格型号及性能参数1.1.1.4.ZSFM隔膜式雨淋阀复位a.首先关闭系统主供水阀，打开复位球阀(7) (隔膜室注水控制阀)，然后缓慢打开雨淋阀前面主供水阀。

防复位器(5)在此时时有少量水流出是正常现象。

b.适当打开手动紧急站球阀(3)，排隔膜腔有空气，当球阀(3)流出水后关闭。

c.当隔膜室与供水侧压力相等后，关闭(7)主阀复位球阀。

d.打开雨淋阀后的系统侧的阀门，如密封正常，泄漏阀无水滴，则雨淋阀复位正常，系统处于伺应状态。

ZSFM型隔膜式雨淋阀ZSFM系列隔膜雨淋阀由主阀，水力警铃，压力开关，手动球阀，电磁阀，三通球阀，针阀及控制管路等组成。

配以开式喷头、水幕喷头、闭式喷头及火灾报警控制系统即可组成相应的水喷灭火系统。

具有结构简单、操作容易、安全可靠、安装维护方便等特点。

失火时，雨淋阀开启，系统开式喷头一齐自动喷水灭火处火源，而且可以同时自动向整个被保护的面积上喷水，从而防止火灾的蔓延和扩大。

适用于易结冰或需重点保护的火灾危险性大的建筑物和场地。

结构及用途：ZSFM系列隔膜雨淋阀主阀采用隔膜将主阀分为上下两腔，上腔为控制腔。

利用上下腔面积差产生水压力实现主阀密封。

未失火时，三球阀手柄向下，针阀、检修球阀、末端球阀为开启状态，电磁阀、手动球阀、排放球阀为开闭状态，压力表1灰进口压力，压力表2为0。

此时主阀为关闭状态。

失火时，有三种控制方式控制主阀开启灭火。

主阀开启后，压力进入压力开关和水力警铃，水力警铃发出警声；压力开关控制中心发出信号或开启消防泵。

隔膜雨淋阀具有防复位结构，主阀开启10％后防复位装置自动启动，防止由于误操作而使主阀回位。

灭火后，切断传动管网，关闭电磁阀、手动球阀和末端球阀即可关闭主阀。

结构合理、美观：雨淋阀控制管线选用优质铜管，合理配置控制元件，使控制阀门简单，明了。

控制、操作方便、可靠：三种控制方式确保主阀开启，且三种控制方式中任一种控制方式均能开启主阀。

内置防复位装置：防复位装置内置简化了控制配管。

防复位装置的启动由主阀自动控制，复位操作简单。

雨淋灭火系统组成及工作原理：雨淋灭火系统由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋系统。

在工作伺应状态时，雨淋阀将消防水封闭于管网供水侧，系统侧管网中没有水。

当保护区内探测器将测得的火灾信号传送至控制中心，再由控制中心将信号处理后，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，雨淋阀启动，水从供水侧进入系统管网,通过喷头喷向保护区，实施灭火。

ZSFM系列雨淋阀操作使用说明书消防资料2010-04-21 22:03:02 阅读82 评论1 字号：大中小订阅本文引用自没事《ZSFM系列雨淋阀操作使用说明书》ZSFM雨淋阀一﹑用途：ZSFM系列雨淋阀用于雨淋阀系统，水幕系统和水雾系统．当保护区某处发生火灾时，火灾探测系统动作时，使雨淋阀开启，大量水从开式喷头（水幕喷头﹑水雾喷头﹑普通开式喷头）中喷出，并发出报警信号，以达到控火﹑灭火报警．本雨淋阀是一种直接密封式隔膜阀，隔膜阀具有结构简单﹑性能可靠﹑可水平﹑直立安装﹑维修方便等特点．雨淋阀的控制有：电控制，气控制，水控制，电﹑水非互锁控制，电﹑水互锁控制，电﹑气非互锁控制，电﹑气互锁控制．二﹑结构参数：三﹑系统配置图四﹑安装⒈只能在５℃－65℃环境中安装使用，阀体上的箭头与水流方向一致．⒉其应安装在便于观察和易接近的地方，周围应留出0.5m的维修空间．⒊安装前先冲洗供水管道，使其内部无污物．⒋雨淋阀可水平﹑直立安装，但必须保持电磁阀的铁芯竖直．⒌雨淋阀的前后分别安装与阀同通径的控制阀．⒍压力表应方便读数，紧急启动阀﹑复位阀应在便于操作的位置．⒎伺应状态时，警铃阀19(A)为常开，复位阀27﹑试警铃阀19(B)﹑排水阀11﹑紧急启动阀5均为常闭．五﹑调试安装完，经过试验﹑灭火后．应按如下步骤将系统调整至伺应状态．⒈关闭系统的供水控制阀．⒉打开雨淋阀上的排水阀11，将系统里的余水全部排除干净．⒊关闭阀后控制阀，关闭雨淋阀上的紧急启动阀5﹑试警铃阀19(B)﹑排水阀11，同时打开复位阀27．⒋按下控制柜中的＂复位＂按钮使电子探测系统复位．同时，释放电磁阀1，是其闭合．⒌缓慢打开系统的供水控制阀，此时防复位器30有水流出；待供水压力与隔膜室压力相同时,防复位器30应停止流水，则雨淋阀已处于伺应状态了．再将系统的供水控制阀完全打开．若３分钟后仍有大量水从防复位器30或滴水阀10流出，则应立即关闭系统的供水控制阀，检查（a）防复位器中有无渣宰，（b）隔膜与阀体密封处有无杂物，（c）隔膜有无破损．然后从第一步重新开始调试．⒍打开排水阀11﹑将余水排除干净，推动滴水阀10的推杆，确认水以排净．⒎关闭复位阀27和排水阀11，将警铃阀19(A)及阀后控制阀打开．系统进入伺应状态．六维修保养维修前，必须关闭雨淋阀前后的控制阀，打开所有的排水阀，将阀体中的水排除后进行维修．发现故障可按上表进行维修，若不能解决可联系我们．要求按下列要求进行定期检查：每天应检查一次滴水阀，若漏水应立即维修雨淋阀．每季度：（a)检查止回阀动作是否正常；（b）电磁阀启动和密封是否正常；（c）防复位器密封动作是否正常．若有问题应立即维修．。
