《触电的预防措施》ppt课件
03
预防触电的措施
遵守安全操作规程
学习和遵守电力安全操作规程 是预防触电事故的重要措施。
在操作电气设备之前，必须进 行必要的安全教育和培训，确 保了解和掌握安全操作规程。
在操作过程中，应严格遵守安 全操作规程，不得随意更改或 忽视任何步骤。
使用安全设备与工具
使用安全设备，如绝缘手套、绝 缘鞋、安全带等，可以有效地减
保养情况。
制定并执行电气设备操作规程， 确保员工正确、安全地操作电气
设备。
加强员工安全培训和教育，提高安全意识
对新员工进行安全用电培训，使他们了解安全用电的基本知识和操作规 程。
对在职员工进行定期的安全用电培训，提高他们的安全意识和操作技能 。
开展安全用电宣传活动，提高员工对安全用电的认识和重视程度。
降低维修成本
通过预防措施可以减少设 备维修和更换的成本，节 约开支。
提高生产效率
保障生产安全
促进企业发展
避免触电事故可以保障生产线的安全 稳定运行，提高生产效率。
安全生产是企业发展的重要保障，通 过预防触电措施可以促进企业的发展 。
减少停工时间
触电事故可能导致生产线停工，通过 预防措施可以减少停工时间，提高生 产效率。
脱离电源
在触电后，应尽快脱离电源，切断电流，以减少伤害程度。
就医治疗
在脱离电源后，应立即就医治疗，接受专业医生的诊断和治疗。
05
企业预防措施
建立完善的安全管理制度和操作规程
制定并执行安全用电规章制度， 明确各级管理人员和操作人员的
安全职责。
建立电气设备安全档案，记录设 备的技术参数、运行状况和维护
触电类型与原因
类型
单相触电、两相触电、跨步电压触电 等。
防触电安全教育PPT课件
在进行心肺复苏时，不要过度 施压，以免造成胸骨骨折或气 胸等伤害。
及时就医
即使进行了急救，仍需尽快将 触电者送往医院接受进一步治 疗。
为了更好地掌握触电急救技能 ，建议定期参加相关的学习和 培训。
04
安全用电案例分析
家庭用电事故案例
案例一
小明在家中私拉乱接电线，导致 短路引发火灾。
案例二
小红在厨房使用电饭煲时，未及时 拔掉电源，导致电饭煲过热起火。
在公共场所，不要随意触摸不熟悉的电器 设备，特别是带有裸露电线的设备。
在公共场所，应留意相关的警示标识，了 解哪些区域或设备存在触电风险。
教育公众注意安全
定期检查和维护公共电器设备
公共场所的管理者或负责人应向公众宣传 防触电安全知识，提高公众的安全意识。
公共场所的电器设备应定期进行检查和维 护，确保其安全可靠。
插座等。
学习如何安全使用电动工具
03
了解如何正确使用电动工具，如使用前检查工具的完好性、遵
守操作规程等。
遵守安全用电规定
1 2
遵守国家安全用电标准
了解并遵守国家和地方政府制定的安全用电标准， 如使用合格的电器和电线、安装漏电保护器等。
遵守工作场所用电规定
了解并遵守工作场所的用电规定，如不私拉乱接 电线、不在潮湿环境中使用电器等。
在进行与电器设备相关的工作 时，应使用绝缘工具，如绝缘 手套、绝缘鞋等。
03
定期检查电气设备
工作场所的电气设备应定期进 行检查和维护，确保其正常运 行和安全性。
04
配备应急设备
工作场所应配备相应的应急设 备，如绝缘垫、灭火器等，以 应对触电等突发情况。
公共场所防触电措施
不随意触摸公共电器设备
及时就医
即使进行了急救，仍需尽快将 触电者送往医院接受进一步治 疗。
为了更好地掌握触电急救技能 ，建议定期参加相关的学习和 培训。
04
安全用电案例分析
家庭用电事故案例
案例一
小明在家中私拉乱接电线，导致 短路引发火灾。
案例二
小红在厨房使用电饭煲时，未及时 拔掉电源，导致电饭煲过热起火。
在公共场所，不要随意触摸不熟悉的电器 设备，特别是带有裸露电线的设备。
在公共场所，应留意相关的警示标识，了 解哪些区域或设备存在触电风险。
教育公众注意安全
定期检查和维护公共电器设备
公共场所的管理者或负责人应向公众宣传 防触电安全知识，提高公众的安全意识。
公共场所的电器设备应定期进行检查和维 护，确保其安全可靠。
插座等。
学习如何安全使用电动工具
03
了解如何正确使用电动工具，如使用前检查工具的完好性、遵
守操作规程等。
遵守安全用电规定
1 2
遵守国家安全用电标准
了解并遵守国家和地方政府制定的安全用电标准， 如使用合格的电器和电线、安装漏电保护器等。
遵守工作场所用电规定
了解并遵守工作场所的用电规定，如不私拉乱接 电线、不在潮湿环境中使用电器等。
在进行与电器设备相关的工作 时，应使用绝缘工具，如绝缘 手套、绝缘鞋等。
03
定期检查电气设备
工作场所的电气设备应定期进 行检查和维护，确保其正常运 行和安全性。
04
配备应急设备
工作场所应配备相应的应急设 备，如绝缘垫、灭火器等，以 应对触电等突发情况。
公共场所防触电措施
不随意触摸公共电器设备
03 第三章 防触电技术
（b）
L1
断线后
L2
无设备 漏电,但
L3
三相负 PEN
荷不平
Байду номын сангаас
衡，导
致0点
“漂移”
U≠0
P1=1000W
U1=127V
P2=2000W U2=253V
导致设备不能正常工作和设备烧毁
PEN
L1
L2
L3
PEN
U≠0
（c）
断线后
无设备
漏电,但
工作零
线被切
断
（c） 断线后 无设备 漏电,但 工作零 线被切 断
4）围墙：室外落地安装的变配电设施应有完好的围墙。围墙的 实体部分的高度不应低于2.5m。
三、安全距离 1、安全距离的意义 安全距离指的是，为了防止人体触及或接近带电
体，防止车辆或其他物体碰撞或接近带电体等 造成的危险，在其间所需保持的一定空间距离。
2、安全距离的规定 安全间距的大小主要取决于电压的高低、设备运
就可以把漏电设备的对地电压控制在安全范 围之内，而且接地电流被接地保护电阻分流， 流过人体RP的电流很小，保证了操作人员 的人身安全。
L1
保护接地
L2
的原理就
L3
是给人体
并联一个
很小电阻，
以保证发
生故障时，
RP 减小流过
IP
人体的电
流和承受
的电压很
小。
二、 TT系统原理
TT系统——设备外壳及配电网均直接接地。原理：当一项漏电，则电流经RN 及RE构成回路，流经人体电流较小。
绝缘材料及制品
棉纱、布带、纸
105
黄（黑）蜡布（绸）
120
玻璃布、聚酯薄膜
第三章防触电技术ppt课件
三、保护接地与保护接零
（一）、接地
1、接地
临时接地 固定接地
检修接地—临时接地线
事故接地—带电体与地意外连接 工作接地—三相四线制中性点接地
保护接地
安全接地
防雷接地 防静电接地 屏蔽接地
2
全国特种作业人员安全技术培训考核统编教材
2、保护接地
电业安全
变压器中性点（或一相）不直接接地的电网
内，一切设备正常情况下不带电的金属外壳以及和 它连接的金属部分与大地作可靠电气连接。
我国电力系统中性点接地方式主要有哪几种？ （1）中性点不接地系统——适用3～60KV系统；
ＩＴ系统、ＴＴ系统、ＴＮ系统防护及 接地装置
（2）中性点经消弧线圈接地系统——适用3～60KV系统，可 避免电弧过电压的产生；
（3低）压中系性统点；直接接地系统——适用110KV以上及380KV以下 名词解释： 1. 中性线 N——引自电源中性点的导线。其功能有：用来通
保护接地应用范围：保护接地适用于各种不接地的 配电网，包括低压不接地电网（如井下配电网） 和高压不接地电网，还包括不接地的直流配电网
• 屏护装置有：永久性屏护装置、临时性屏护装置。 凡是金属材料制成的屏护装置，必须将屏护装置接 地或接零。
•
安全距离又称间距：取决于电压的高低、设备的类 型、安装的方式并在规程中有明确的规定
•
在低压工作中，人体或其所携带的工具与带电体的 距离不应小于0.1m
•
在高压无遮拦操作中，人体或其所携带的工具与带 电体之间最小的距离。10KV及以下不应小于0.7m ；
在中性点不接地的电网中，
发生碰壳事故时，人触及设备
外壳，电流流过人体的途径为： Xc
Xc
Xc 设备外壳→人身→其他两
《防触电安全教育》PPT课件
拨打急救电话
总结词
在完成切断电源和拨开电源的操作后，应立即拨打急救电话，寻求医疗救助。
详细描述
拨打急救电话时，应保持冷静，说明触电情况和受伤者的状况。在等待急救人员到场的过程中，应保 持受伤者静止不动，避免任何不必要的移动，以免加重伤情。同时，要确保现场安全，避免其他人员 触电。
05
CATALOGUE
02
触电时，电流会对人体造成不同 程度的伤害，轻则引起肌肉痉挛 、疼痛，重则导致心跳骤停、呼 吸衰竭甚至死亡。
触电的形式
直接触电
人体直接接触到带电体，如接触 裸露的电线、电器设备的金属外
壳等。
间接触电
人体与带电体不直接接触，而是 通过导电介质（如水、潮湿地面 等）形成电流回路，如接触漏电 的电器设备或站在潮湿的地面上
带电裸线、带电电器都可能存在触电 风险，应避免直接接触。在日常生活 中，应保持与裸露电线的距离，不随 意操作带电电器，以保障安全。
使用绝缘工具
总结词
使用绝缘工具可以有效地防止触电事故的发生。
详细描述
在需要接触带电电线或电器时，应使用绝缘工具，如绝缘手套、绝缘胶布等。 这些工具可以有效地隔离人体与带电部分，降低触电风险。
。
电击与电伤
电击是指电流通过人体造成器官 功能障碍或死亡，而电伤则是指 电流对人体造成的物理损伤，如
皮肤烧伤、金属化等。
触电的原因和条件
缺乏安全意识
对电器设备的安全使用知识了 解不足，忽视安全警示标志和
安全操作规程。
电器设备损坏或老化
电器设备的绝缘层损坏、电线 裸露、插头松动等都可能导致 触电事故的发生。
学习安全用电的基本知识和技能，如 如何正确使用电器、如何处理电器故 障等。
触电事故防范知识ppt
触电事故案例分析
案例2
小红在海滩捡贝壳时触碰到带电的贝壳，造成触电受伤
案例1
小明误触高压电线，导致触电身亡
案例3
小华在装修房屋时，不慎触碰到低压电线，导致触电身亡
个人触电事故案例
某工厂维修人员不慎将电锤打在带电的电缆上，造成多人触电身亡
案例1
案例2
案例3
某建筑工地发生挖掘机铲斗误触高压电线，导致现场多人触电身亡
注意环境对用电安全的影响
注意潮湿环境对用电安全的影响，避免在淋湿或潮湿的环境中使用电器设备。
注意多尘环境对用电安全的影响，避免在多尘或扬尘的环境中使用电器设备。
注意高温环境对用电安全的影响，避免在高温或暴晒的环境中使用电器设备。
注意腐蚀性环境对用电安全的影响，避免在腐蚀性环境下使用电器设备。
05
迅速断开电源开关或拔掉电源插头，以避免电流对人体的持续伤害。
如果无法立即切断电源，可以尝试使用绝缘物体（如干燥的木棍、绝缘手套等）将电线移开。
切断电源
在处理触电事故时，必须保持安全距离，以防止电流再次接触人体。
一般情况下，安全距离为10米以上，如果电流较大，安全距离应适当加大。
确保安全距离
如果触电者仍然保持清醒，应立即拨打急救电话或送往医院治疗。
对安全防护用品进行定期检查和维护，确保其完好、有效。
对员工进行安全防护用品使用培训，确保员工能够正确、熟练地使用。
建立应急预案
根据企业实际情况，制定触电事故应急预案。
对员工进行应急预案的培训和演练，确保员工了解并掌握应对措施。
对应急预案进行定期评估和修订，不断完善和提高应急响应能力。
03
触电事故的处理方法
某农业温室大棚因电线老化漏电，导致多人触电身亡
《触电的预防措施》ppt课件
触电的危害
触电对人体的危害
触电会导致不同程度的烧伤、电 休克、电击伤等，对身体健康造 成严重损害，甚至危及生命。
触电对工作的影响
一旦发生触电事故，不仅会对员 工造成身体伤害，还会影响工作 效率和生产安全。
02
触电的原因和类型
直接接触触电
定义：直接接触触电是指人体直接接触到带电体，如裸 露的电线、插头等，导致电流通过人体而引发的触电事 故。 预防措施
就地急救
在触电者脱离电源后，应立即就地进行急救，以尽快恢复心跳和呼 吸。
拨打120急救电话
在就地急救的同时，应立即拨打120急救电话，以便专业医护人员 赶到现场进行进一步救治。
心肺复苏法（CPR）
判断意识
在实施心肺复苏前，首先要判 断触电者的意识是否清醒，可 以通过呼唤、拍打等方式与触
电者沟通。
打开气道
预防措施
1. 在雷雨天气中，不要在户外活动，特别是不要靠近高 大的建筑物、树木等容易遭到雷击的物体。
2. 在家中时要注意关闭门窗，避免雷电进入室内。
3. 在电器设备上要安装防雷设施，并定期进行检查维护 。
03
触电的预防措施

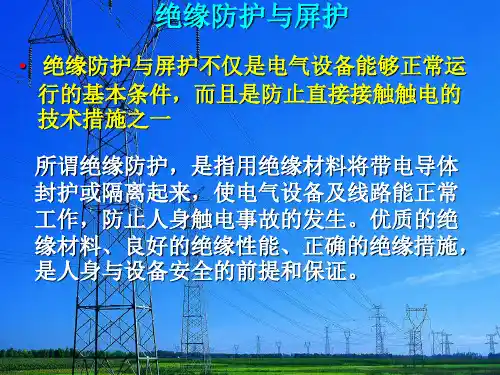

绝缘保护
总结词
通过采用绝缘材料和绝缘层等手段，使带电体与外界隔离，以保护人身安全。
当导致触电事故。
不要随意拆卸电器和电缆
总结词
随意拆卸电器和电缆是导致触电事故的重要原因之一，应该避免此类行为。
详细描述
不要随意拆卸家用电器、电缆等带电设备。如果需要维修或更换电器部件，应 该寻求专业人员的帮助或遵循维修指南。同时，不要让孩子接触电器和电缆等 带电设备，以免发生触电事故。
06
结论
总结触电的危害及预防措施的重要性
预防触电PPT课件
电击：电流通过人体或动物躯体而产生的化学效应、机械效应、热效应及生 理效应而导致的伤害。
电伤：电伤是指电对人体外部造成局部伤害，即由电流的热效应、化学效
应、机械效应对人体外部组织或器官的伤害，如电灼伤、金属溅伤、电烙印。
第一节
理效应而导致的伤害。
触电事故类型
电击：电流通过人体或动物躯体而产生的化学效应、机械效应、热效应及生
用电设备的某部位上存储的电荷通过人体放电引 起的触电。
第二章： 电气安全基础知识
PART 02
电气安全知识
电能在生活，生产中被广泛应用，使人接触电的几率大大提高；电气设备及 电器在设计，制造，安装后，在操作使用过程中，如果没有安全用电知识，就很 容易发生触电，火灾，爆炸等电气事故，以至影响生产，危及生命。
时（例如500mA×0.1s），仍然会有引发心室颤动的危险。虽然低于50mA·s不会发生触电致 死的后果，但也会导致触电者失去知觉或发生二次伤害事故。 实践证明，用30mA·s作为电
击保护装置的动作特性，无论从使用的安全性还是制造方面来说都比较合适，与50mA·s相比
较有1·67倍的安全率（K=50/30=1.67）。从“30mA·s”这个安全限值可以看出，即使电流 达到100mA，只要漏电保护器在 0.3s之内动作并切断电源，人体尚不会引起致命的危险。故
预防触电的作业安全 要求和防护技能
04
第一节：触电事故类型
PART 01
概述：
电气设备设施在铁路运输生产经营中大量运 用，因各种外在因素，如接触不良，接线松脱， 绝缘体老化破损，形成漏电，短路等会引发电气 事故，甚至发生触电伤亡或电气火灾事故。特别 是电气化铁路接触网设备带有 25kv 的高压电，更 应该注意触电事故的预防。为了适应电气化铁路 劳动安全管理的特点和要求，防止可能发生的触 电伤亡事故，确保安全生产和从业人员的生命财 产安全，确保运输生产经营的顺利进行，应严格 遵守国家铁路安全法规和电气化铁路安全规定。
电伤：电伤是指电对人体外部造成局部伤害，即由电流的热效应、化学效
应、机械效应对人体外部组织或器官的伤害，如电灼伤、金属溅伤、电烙印。
第一节
理效应而导致的伤害。
触电事故类型
电击：电流通过人体或动物躯体而产生的化学效应、机械效应、热效应及生
用电设备的某部位上存储的电荷通过人体放电引 起的触电。
第二章： 电气安全基础知识
PART 02
电气安全知识
电能在生活，生产中被广泛应用，使人接触电的几率大大提高；电气设备及 电器在设计，制造，安装后，在操作使用过程中，如果没有安全用电知识，就很 容易发生触电，火灾，爆炸等电气事故，以至影响生产，危及生命。
时（例如500mA×0.1s），仍然会有引发心室颤动的危险。虽然低于50mA·s不会发生触电致 死的后果，但也会导致触电者失去知觉或发生二次伤害事故。 实践证明，用30mA·s作为电
击保护装置的动作特性，无论从使用的安全性还是制造方面来说都比较合适，与50mA·s相比
较有1·67倍的安全率（K=50/30=1.67）。从“30mA·s”这个安全限值可以看出，即使电流 达到100mA，只要漏电保护器在 0.3s之内动作并切断电源，人体尚不会引起致命的危险。故
预防触电的作业安全 要求和防护技能
04
第一节：触电事故类型
PART 01
概述：
电气设备设施在铁路运输生产经营中大量运 用，因各种外在因素，如接触不良，接线松脱， 绝缘体老化破损，形成漏电，短路等会引发电气 事故，甚至发生触电伤亡或电气火灾事故。特别 是电气化铁路接触网设备带有 25kv 的高压电，更 应该注意触电事故的预防。为了适应电气化铁路 劳动安全管理的特点和要求，防止可能发生的触 电伤亡事故，确保安全生产和从业人员的生命财 产安全，确保运输生产经营的顺利进行，应严格 遵守国家铁路安全法规和电气化铁路安全规定。
防止触电安全培训ppt
对电器设备进行维护和保养，如清洁电器外壳、检查散热风扇等。
使用安全的家用电器和办公设备
选择符合安全标准的家用电器 和办公设备，不购买假冒伪劣 产品。
使用电器设备时，注意保持空 气流通，避免过于潮湿或高温 的环境。
使用安全的电源插座和电缆线 ，避免电源插座过载或电缆线 破损。
THANKS
谢谢您的观看
对电缆、电线等进行定期检查和维护，确保其完好无 损。
在工作场所张贴安全警示标识，提高员工的安全意识 。
04
公共场所用电安全
公共场所用电常见风险
触电伤害
公众可能因不规范操作、设备 老化等原因触电，造成人员伤
害甚至死亡。
电气火灾
不规范的用电设备、线路铺设 等可能导致电气火灾事故。
设备损坏
由于公众的不当操作或设备本 身缺陷，可能导致用电设备损
配备专业电工，确保用电设备和线路的正确安装和维 护。
05
触电急救措施
触电急救的基本原则
01
02
03
迅速、准确
触电急救强调“争分夺秒 ”，应迅速采取正确的急 救措施，不可拖延。
保持冷静
急救现场往往紧张，保持 冷静的头脑才能有效实施 急救措施。
脱离电源
触电急救的第一步是使触 电者迅速脱离电源。
正确的触电急救步骤
坏。
公共场所用电安全规定
遵守国家及地方电气安全法规和相关标准。 对用电设备和线路进行定期检查和维护。
严格执行企业、学校等单位的用电安全规定。 严禁私拉乱接线路，不得使用破损电器。
公共场所用电安全防护措施
定期检查设备和线路，及时发现和处理潜在隐患。
设置明显的安全警示标志，提醒公众注意用电安全。
对公众进行用电安全教育和培训，提高他们的安全意 识和操作技能。
使用安全的家用电器和办公设备
选择符合安全标准的家用电器 和办公设备，不购买假冒伪劣 产品。
使用电器设备时，注意保持空 气流通，避免过于潮湿或高温 的环境。
使用安全的电源插座和电缆线 ，避免电源插座过载或电缆线 破损。
THANKS
谢谢您的观看
对电缆、电线等进行定期检查和维护，确保其完好无 损。
在工作场所张贴安全警示标识，提高员工的安全意识 。
04
公共场所用电安全
公共场所用电常见风险
触电伤害
公众可能因不规范操作、设备 老化等原因触电，造成人员伤
害甚至死亡。
电气火灾
不规范的用电设备、线路铺设 等可能导致电气火灾事故。
设备损坏
由于公众的不当操作或设备本 身缺陷，可能导致用电设备损
配备专业电工，确保用电设备和线路的正确安装和维 护。
05
触电急救措施
触电急救的基本原则
01
02
03
迅速、准确
触电急救强调“争分夺秒 ”，应迅速采取正确的急 救措施，不可拖延。
保持冷静
急救现场往往紧张，保持 冷静的头脑才能有效实施 急救措施。
脱离电源
触电急救的第一步是使触 电者迅速脱离电源。
正确的触电急救步骤
坏。
公共场所用电安全规定
遵守国家及地方电气安全法规和相关标准。 对用电设备和线路进行定期检查和维护。
严格执行企业、学校等单位的用电安全规定。 严禁私拉乱接线路，不得使用破损电器。
公共场所用电安全防护措施
定期检查设备和线路，及时发现和处理潜在隐患。
设置明显的安全警示标志，提醒公众注意用电安全。
对公众进行用电安全教育和培训，提高他们的安全意 识和操作技能。
触电事故预防培训PPT课件
六、电流流过人体的危险途径： 头部：立即昏迷； 脊髓：肢体瘫痪； 中枢神经：中枢神经系统强烈失调导致死亡； 心脏：心室颤动； 心脏、中枢神经、呼吸系统：危险性最大； 最危险的途径：左手-----脚；
防止触电事故
三、触电规律及原因分析
一、高压触电部位
● 在变配电装置上 ● 在架空线路上 ● 在电缆线路 ● 检修线路或设备 ● 在开关设备上触电
触电事故预防培训
一、什么是触电
触电是指人体触及带电体后，电流对人体造成的伤害。电流对人体的伤 害有三种：电击、电伤和电磁场伤害。
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能，甚 至危及生命。在触电事故中，电击和电伤常会同时发生。
电伤是指电流的热效应、化学效用和机械效应对人体的伤害，常见的有 灼伤、电烙伤和皮肤金属化、电光眼、机械损伤、骨折、截肢等。
● 触电事故往往还会伴随着其他的伤
害，如高空作业时引起的坠落摔伤， 水中作业时引起的溺水死亡等。
防止触电事故
四、防止触电事故措施
（1）凡从事电气操作、电气检修和维护人员（统称电工）必须经专业技 术培训及触电急救培训并合格方可上岗，其中属于特种工作的需取得“特种作 业操作证” （电工作业，不含电力系统进网作业；进入电网作业的，还必须 取得“电工进网作业许可证”）。带电作业人员还应取得“带电作业资格证” 。
电压等级（KV） 10及以下 20～35 66～110 220 330 500 750 ±800 1000
最小安全距离 （m）
0.35
0.6
1.5
3.0 4.0 5.0 8.0 9.3 8.7
防止触电事故
四、防止触电事故措施
在低压设备作业时，人体与带电体的安全距离不低于0.1m，当高压设备 接地故障时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。进 入上述范围的人员必须穿绝缘靴，接触设备的外壳和构架应戴绝缘手套。
防止触电事故
三、触电规律及原因分析
一、高压触电部位
● 在变配电装置上 ● 在架空线路上 ● 在电缆线路 ● 检修线路或设备 ● 在开关设备上触电
触电事故预防培训
一、什么是触电
触电是指人体触及带电体后，电流对人体造成的伤害。电流对人体的伤 害有三种：电击、电伤和电磁场伤害。
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能，甚 至危及生命。在触电事故中，电击和电伤常会同时发生。
电伤是指电流的热效应、化学效用和机械效应对人体的伤害，常见的有 灼伤、电烙伤和皮肤金属化、电光眼、机械损伤、骨折、截肢等。
● 触电事故往往还会伴随着其他的伤
害，如高空作业时引起的坠落摔伤， 水中作业时引起的溺水死亡等。
防止触电事故
四、防止触电事故措施
（1）凡从事电气操作、电气检修和维护人员（统称电工）必须经专业技 术培训及触电急救培训并合格方可上岗，其中属于特种工作的需取得“特种作 业操作证” （电工作业，不含电力系统进网作业；进入电网作业的，还必须 取得“电工进网作业许可证”）。带电作业人员还应取得“带电作业资格证” 。
电压等级（KV） 10及以下 20～35 66～110 220 330 500 750 ±800 1000
最小安全距离 （m）
0.35
0.6
1.5
3.0 4.0 5.0 8.0 9.3 8.7
防止触电事故
四、防止触电事故措施
在低压设备作业时，人体与带电体的安全距离不低于0.1m，当高压设备 接地故障时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。进 入上述范围的人员必须穿绝缘靴，接触设备的外壳和构架应戴绝缘手套。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• TN系统按照中性线（N）与保护线（PE）组合情况的 不同，可分为TN-S系统、TN-C系统、TN-C-S系统 三种接地形式。
• 接地电阻要求，低压电力网中的电源系统工作接地电 阻不超过4Ω；电力设备保护接地电阻不超过4Ω；低 压线路每处重复接地电阻不超过10Ω；防雷接地电阻 一般不超过10Ω，具体应遵从安全设计或有关规定。
3、其他电击预防技术
双重绝缘、加强绝缘、安全电压、电气 隔离、漏电保护
优选文档
3
1
直 接
间距
是指带电体与地面，带电体与其他 设备和设施之间，带电体与带电体 之间必要的安全距离
接
触
工作绝缘 基本绝缘或功能绝缘
电
属于Ⅰ类设备
击
绝缘
双重绝缘
兼有工作和附加绝缘功能
预
防
加强绝缘
技
属于Ⅱ类设备
术
屏护
在绝缘强度和机械性能上具备
• 绝缘电阻：在500V直流电压下，工作绝缘2MΩ、保护绝缘 5MΩ、加强绝缘7MΩ 设备分四类：O ⅠⅡ Ⅲ
O：是指靠基本绝缘无接地端子设备； I ：是指有接地保护电气设备； II：是指加强绝缘和双重绝缘设备； III：是指使用安全电压设备。
优选文档
6
第三章 防触电技术
• 屏护：屏护就是用防护装置即：遮拦 护 罩 护盖 闸箱等将带电部位、场所隔离起 来。（凡使用金属防护装置，为防止意外带电，必须装设接地
优选文档
5
第三章 防触电技术
• 双重绝缘是指工作绝缘（基本）和保护绝缘（附加）。工作绝缘： 是指带电体与不可触及的导体之间绝缘，是保证设备正常工作和 防止电击的基本绝缘。 保护绝缘：是指不可触及的导体与可触及的导体之间绝缘，是工 作绝缘损坏后防止电击的措施。 加强绝缘：是指具有工作绝缘和保护绝缘相同水平的单一绝缘。
或接零措施） • 配电设备防护栏高度1.7M下边距地面不应高原0.1M
• 安全距离：安全距离又称间距，是指为 防止触电或短路规定的带电体之间、带 电体与地面之间、带电体与其他设施之 间及人员之间的最小距离。
优选文档
7
第三章 防触电技术
绝缘、屏护和间距要注意的事项
• 电器开关的可动部分一般不能使用绝缘，而需要屏护。 高压设备不论是否有绝缘，均应采取屏护；
• 在TN系统的接地形式中，所有用电设备的外 露可导电部分必须用PE（PEN）线与电力系统 的接地点相连接，且必须将能同时触及的外露 可导电部分接至同一接地优选装文档置，不允许部分设 15
• PE（PEN）线上不得安装单极开关和熔断器，要有防 机械损伤和化学腐蚀措施。不允许PE（PEN）线支线 串联连接，不得用设备外壳作PE（PEN）线的一部分， 不允许断股、断线、错接现象。
• 异常带电指不应带电的生产设施或部分意外带电，俗称“漏电”， 从而造成人员伤害。在工程设计和安全管理工作中，适当安装漏 电保护器等安全装置，保护人员不致受到异常带电的伤害。
优选文档
2
第三章 防触电技术
• 触电事故预防技术
1、直接接触电击预防技术
绝缘、屏护、间距
2、间接接触电击预防技术
保护接地、工作接地、重复接地、保护接 零、速断保护
与双重绝缘同等防触电能力
优选文档
4
第三章 防触电技术
• 绝缘防护：使用绝缘材料将带电导体封护或隔 离起来，使电气设备及线路正常工作，防止人 身触电事故发生，这就是绝缘防护。（电阻率在
10*9次方 Ω·m 以上称为绝缘材料）
• 常用绝缘电阻值： • 1.新装和大修后的低压线路与设备要求绝缘不低于0.5MΩ • 2.携带式电气设备绝缘电阻不低于2MΩ • 3.配电盘二次线路的绝缘电阻不低于1MΩ • 4.高压线路和设备的绝缘电阻一般不低于1000 MΩ • 架空线路每个悬挂绝缘子绝缘子电阻不低于300 MΩ
电工安全作业 培训（3）
栗彩 15832066122
优选文档
1
了解异常停电和异常带电
电气系统故障引发的事故包括：异常停电、异常带电、电气火灾 （爆炸）及其对人员的伤害等。
• 异常停电指在正常生产过程中，由于供电系统故障导致供电突然 中断，经济损失，甚至会造成事故和人员伤亡。在工程设计和安 全管理中，必须考虑异常停电的可能，从技术和管理角度，预防 异常停电或采取措施使千百万的损失得到消除或减少。
优选文档
8
第三章 防触电技术
2.间接接触电击预防技术
熟悉IT、TT和TN系统的构成
1、IT系统（保护接地） 电源中性点不接地或经高阻抗接地，而电气设备的金属外
壳接地的系统。I表示电网不接地、T表示设备外壳接地。 2、TT系统（工作接地）
电源中性点直接接地R（叫工作接地）而电气设备的金属外 壳接地的系统。第一个T表示电网接地、第二个T表示电气设备 外壳接地。（需安装漏电保护器，适用未装备变压器小用户） 3、TN系统（保护接零）
• 瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸 和矿物油等都是常用的绝缘材料；很多绝缘材料受潮 后会丧失绝缘性能或在强电场作用下会遭到破坏，丧 失绝缘性能
• 保证必要的安全距离，间距除用防止触及或过分接近 带电体外，还能起到防止火灾、防止混线、方便操作 的作用。在低压工作中，最小检修距离不应小于0.1米 高压0.7米。
电源中性点直接接地，而电气设备的金属外壳通过保护线 （即PE线包括PEN线）连接的系统，N表示设备正常不带电的金 属外壳与配电网中中性点（保护零线）连接。即保护接零系统。
优选文档Leabharlann 9I T 系统保护接地
N
Z
IE
RE
优选文档
L1 L2 L3
RP
10
T T 系统工作接地
L1 L2 L3
N
RP
RE RN
优选文档
11
T N -C系统保护接零
L1 L2 L3
PEN
RP
RN
RS 重复接地
优选文档
12
T N-S 系统工作零线和保护零线
L1 L2 L3
N PE
RP
RN
优选文档
13
优选文档
14
• 接地装置及要求： • PE线采用单芯绝缘导线时，按机械强度要求，
其截面：当有机械性的保护时为2.5mm2；无 机械性的保护时为4 mm2。 • PE线与N线完全公用系统，即：PEN干线为铜 材时，不应小于10 mm2；为铝材时，不应小 于16 mm2；多芯电缆时，不应小于4 mm2。 • TN（保护接零）系统整体结构主要工作原理： 当某相碰连设备外壳时，形成该相对零线的单 相短路，迅速断开设备电源，消除电击危险。 其主要由工作接地，主干保护线（主干PE或 PEN线），设备保护线（PE线），故障速断保 护装置，重复接地或等电位联结所组成。它必 须保证系统整体性、连续性、可靠性。
• 接地电阻要求，低压电力网中的电源系统工作接地电 阻不超过4Ω；电力设备保护接地电阻不超过4Ω；低 压线路每处重复接地电阻不超过10Ω；防雷接地电阻 一般不超过10Ω，具体应遵从安全设计或有关规定。
3、其他电击预防技术
双重绝缘、加强绝缘、安全电压、电气 隔离、漏电保护
优选文档
3
1
直 接
间距
是指带电体与地面，带电体与其他 设备和设施之间，带电体与带电体 之间必要的安全距离
接
触
工作绝缘 基本绝缘或功能绝缘
电
属于Ⅰ类设备
击
绝缘
双重绝缘
兼有工作和附加绝缘功能
预
防
加强绝缘
技
属于Ⅱ类设备
术
屏护
在绝缘强度和机械性能上具备
• 绝缘电阻：在500V直流电压下，工作绝缘2MΩ、保护绝缘 5MΩ、加强绝缘7MΩ 设备分四类：O ⅠⅡ Ⅲ
O：是指靠基本绝缘无接地端子设备； I ：是指有接地保护电气设备； II：是指加强绝缘和双重绝缘设备； III：是指使用安全电压设备。
优选文档
6
第三章 防触电技术
• 屏护：屏护就是用防护装置即：遮拦 护 罩 护盖 闸箱等将带电部位、场所隔离起 来。（凡使用金属防护装置，为防止意外带电，必须装设接地
优选文档
5
第三章 防触电技术
• 双重绝缘是指工作绝缘（基本）和保护绝缘（附加）。工作绝缘： 是指带电体与不可触及的导体之间绝缘，是保证设备正常工作和 防止电击的基本绝缘。 保护绝缘：是指不可触及的导体与可触及的导体之间绝缘，是工 作绝缘损坏后防止电击的措施。 加强绝缘：是指具有工作绝缘和保护绝缘相同水平的单一绝缘。
或接零措施） • 配电设备防护栏高度1.7M下边距地面不应高原0.1M
• 安全距离：安全距离又称间距，是指为 防止触电或短路规定的带电体之间、带 电体与地面之间、带电体与其他设施之 间及人员之间的最小距离。
优选文档
7
第三章 防触电技术
绝缘、屏护和间距要注意的事项
• 电器开关的可动部分一般不能使用绝缘，而需要屏护。 高压设备不论是否有绝缘，均应采取屏护；
• 在TN系统的接地形式中，所有用电设备的外 露可导电部分必须用PE（PEN）线与电力系统 的接地点相连接，且必须将能同时触及的外露 可导电部分接至同一接地优选装文档置，不允许部分设 15
• PE（PEN）线上不得安装单极开关和熔断器，要有防 机械损伤和化学腐蚀措施。不允许PE（PEN）线支线 串联连接，不得用设备外壳作PE（PEN）线的一部分， 不允许断股、断线、错接现象。
• 异常带电指不应带电的生产设施或部分意外带电，俗称“漏电”， 从而造成人员伤害。在工程设计和安全管理工作中，适当安装漏 电保护器等安全装置，保护人员不致受到异常带电的伤害。
优选文档
2
第三章 防触电技术
• 触电事故预防技术
1、直接接触电击预防技术
绝缘、屏护、间距
2、间接接触电击预防技术
保护接地、工作接地、重复接地、保护接 零、速断保护
与双重绝缘同等防触电能力
优选文档
4
第三章 防触电技术
• 绝缘防护：使用绝缘材料将带电导体封护或隔 离起来，使电气设备及线路正常工作，防止人 身触电事故发生，这就是绝缘防护。（电阻率在
10*9次方 Ω·m 以上称为绝缘材料）
• 常用绝缘电阻值： • 1.新装和大修后的低压线路与设备要求绝缘不低于0.5MΩ • 2.携带式电气设备绝缘电阻不低于2MΩ • 3.配电盘二次线路的绝缘电阻不低于1MΩ • 4.高压线路和设备的绝缘电阻一般不低于1000 MΩ • 架空线路每个悬挂绝缘子绝缘子电阻不低于300 MΩ
电工安全作业 培训（3）
栗彩 15832066122
优选文档
1
了解异常停电和异常带电
电气系统故障引发的事故包括：异常停电、异常带电、电气火灾 （爆炸）及其对人员的伤害等。
• 异常停电指在正常生产过程中，由于供电系统故障导致供电突然 中断，经济损失，甚至会造成事故和人员伤亡。在工程设计和安 全管理中，必须考虑异常停电的可能，从技术和管理角度，预防 异常停电或采取措施使千百万的损失得到消除或减少。
优选文档
8
第三章 防触电技术
2.间接接触电击预防技术
熟悉IT、TT和TN系统的构成
1、IT系统（保护接地） 电源中性点不接地或经高阻抗接地，而电气设备的金属外
壳接地的系统。I表示电网不接地、T表示设备外壳接地。 2、TT系统（工作接地）
电源中性点直接接地R（叫工作接地）而电气设备的金属外 壳接地的系统。第一个T表示电网接地、第二个T表示电气设备 外壳接地。（需安装漏电保护器，适用未装备变压器小用户） 3、TN系统（保护接零）
• 瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸 和矿物油等都是常用的绝缘材料；很多绝缘材料受潮 后会丧失绝缘性能或在强电场作用下会遭到破坏，丧 失绝缘性能
• 保证必要的安全距离，间距除用防止触及或过分接近 带电体外，还能起到防止火灾、防止混线、方便操作 的作用。在低压工作中，最小检修距离不应小于0.1米 高压0.7米。
电源中性点直接接地，而电气设备的金属外壳通过保护线 （即PE线包括PEN线）连接的系统，N表示设备正常不带电的金 属外壳与配电网中中性点（保护零线）连接。即保护接零系统。
优选文档Leabharlann 9I T 系统保护接地
N
Z
IE
RE
优选文档
L1 L2 L3
RP
10
T T 系统工作接地
L1 L2 L3
N
RP
RE RN
优选文档
11
T N -C系统保护接零
L1 L2 L3
PEN
RP
RN
RS 重复接地
优选文档
12
T N-S 系统工作零线和保护零线
L1 L2 L3
N PE
RP
RN
优选文档
13
优选文档
14
• 接地装置及要求： • PE线采用单芯绝缘导线时，按机械强度要求，
其截面：当有机械性的保护时为2.5mm2；无 机械性的保护时为4 mm2。 • PE线与N线完全公用系统，即：PEN干线为铜 材时，不应小于10 mm2；为铝材时，不应小 于16 mm2；多芯电缆时，不应小于4 mm2。 • TN（保护接零）系统整体结构主要工作原理： 当某相碰连设备外壳时，形成该相对零线的单 相短路，迅速断开设备电源，消除电击危险。 其主要由工作接地，主干保护线（主干PE或 PEN线），设备保护线（PE线），故障速断保 护装置，重复接地或等电位联结所组成。它必 须保证系统整体性、连续性、可靠性。
