扶梯技术要求 电梯 国内标准
自动扶梯技术要求
1
设计规范标准
类型：重载型自动扶梯
《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-2011）
2
环境温度：℃~40℃
3
相对湿度：＞95%
4
工作时间：每天20小时，每周140小时，全年365天，每级梯级承载120Kg，3小时间隔内，100%峰值载荷至少持续小时，两峰值间隔期的载荷为40%。
30
电缆：低毒、无烟阻燃型。
31
安全开关：保护等级IP65，符合（GB16899-97）的基本配置要求。
32
空触点：具有显示上行、下行、故障、正常停功能，满足FAS、BAS对自动扶梯的监视。
33
润滑系统
采用自动润滑加油装置，定时对梯链、主驱动链、扶手带链进行润滑。
34
节能装置
变频驱动控制，用光控或压力触点自动切换正常速度及慢速爬行节能运行状态，以达到节能目的。（无人时慢速爬行）；
16
梯级
铝合金整体一次压力浇铸成形，应能满足规范要求的动载、静载试验。
17
梯级齿槽宽度不小于5mm，不大于7mm，深度不小于10mm，
梯级齿宽不小于，不大于5mm（注明生产商）。
18
梯级滚轮：直径≥75mm、宽度≥20mm、使用寿命≥140000小时（注明生产商）。
19
护手壁
护手壁板：安全玻璃
20
围裙板：发纹不锈钢，当垂直施加一个1500N的力于25cm2的面积上时，其凹隔不超过4mm，且不应有永久变形。
5
设计寿命：大于140000小时（投标单位应予以详细说明）。
6
桁架
整体焊接，当整个承载区域静载荷为5000N/m2时，两支承间的最大挠度不得大于两支点距离的1/1000。
1
设计规范标准
类型：重载型自动扶梯
《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-2011）
2
环境温度：℃~40℃
3
相对湿度：＞95%
4
工作时间：每天20小时，每周140小时，全年365天，每级梯级承载120Kg，3小时间隔内，100%峰值载荷至少持续小时，两峰值间隔期的载荷为40%。
30
电缆：低毒、无烟阻燃型。
31
安全开关：保护等级IP65，符合（GB16899-97）的基本配置要求。
32
空触点：具有显示上行、下行、故障、正常停功能，满足FAS、BAS对自动扶梯的监视。
33
润滑系统
采用自动润滑加油装置，定时对梯链、主驱动链、扶手带链进行润滑。
34
节能装置
变频驱动控制，用光控或压力触点自动切换正常速度及慢速爬行节能运行状态，以达到节能目的。（无人时慢速爬行）；
16
梯级
铝合金整体一次压力浇铸成形，应能满足规范要求的动载、静载试验。
17
梯级齿槽宽度不小于5mm，不大于7mm，深度不小于10mm，
梯级齿宽不小于，不大于5mm（注明生产商）。
18
梯级滚轮：直径≥75mm、宽度≥20mm、使用寿命≥140000小时（注明生产商）。
19
护手壁
护手壁板：安全玻璃
20
围裙板：发纹不锈钢，当垂直施加一个1500N的力于25cm2的面积上时，其凹隔不超过4mm，且不应有永久变形。
5
设计寿命：大于140000小时（投标单位应予以详细说明）。
6
桁架
整体焊接，当整个承载区域静载荷为5000N/m2时，两支承间的最大挠度不得大于两支点距离的1/1000。

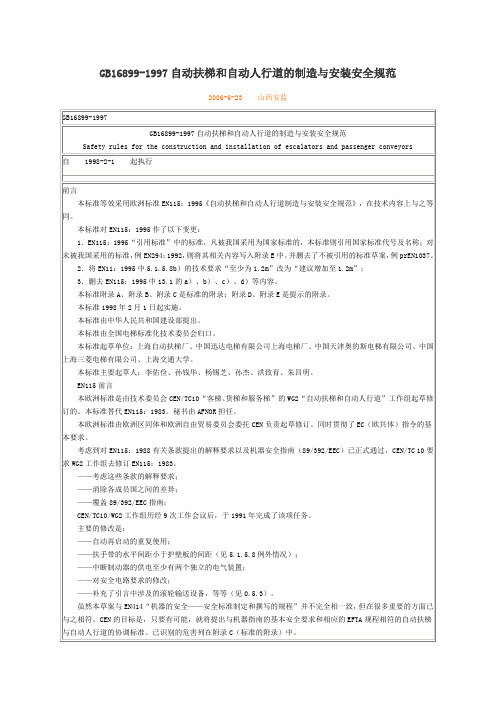

GB16899扶梯安全规范
按公式（1）计算的理论输送能力见表1。
表1 理论输送能力
3.9 公共交通型自动扶梯或自动人行道 public service escalator/passenger conveyor
适用在下列工作条件下运行的自动扶梯或自动人行道：
a）属于一个公共交通系统的组成部分，包括出口和入口处；
b）适应每周运行时间约140h，且在任何3h的间隔内，持续重载时间不少于0.5h，其载荷应达100%的制动载荷（见12.4.4.1和12.4.4.3）。
0.2 本标准为了阐明问题给出的某个例子，不应认为是唯一可行的结构设计。对于具有同等功能、同等安全效果的其他方案都是许可的。
0.3 本标准并不排除自动扶梯和自动人行道技术的新发展，一个新的设计至少应满足本标准的各种安全要求。
0.4 某些自动扶梯和自动人行道在特定的条件下运行，在本标准中称为“公共交通型自动扶梯和公共交通型自动人行道”。对这类自动扶梯和自动人行道有一些附加的要求，见附录D（提示的附录）。
5.1.2 围板应具有足够的机械强度和刚度。
5.1.3 检查门和活板门
5.1.3.1 检查门和活板门应该只设在必须进行设备检查和维修的位置。
5.1.3.2 检查门和活板门只允许用一把钥匙或一件专用工具进行开启，这种钥匙或工具只应由指定人员掌管。
如果人员已在检查门或活板门里面，即使不用钥匙也应能从里面把门打开。
3.7 倾斜角 angle of inclination
梯级、踏板或胶带运行方向与水平面构成的最大角度。
3.8 理论输送能力 theoretical capacity
自动扶梯或自动人行道每小时理论输送的人数。
为了确定理论输送能力，假定在一个平均深度为0.4m的梯级或每0.4m可见长度的踏板或胶带上能承载：
表1 理论输送能力
3.9 公共交通型自动扶梯或自动人行道 public service escalator/passenger conveyor
适用在下列工作条件下运行的自动扶梯或自动人行道：
a）属于一个公共交通系统的组成部分，包括出口和入口处；
b）适应每周运行时间约140h，且在任何3h的间隔内，持续重载时间不少于0.5h，其载荷应达100%的制动载荷（见12.4.4.1和12.4.4.3）。
0.2 本标准为了阐明问题给出的某个例子，不应认为是唯一可行的结构设计。对于具有同等功能、同等安全效果的其他方案都是许可的。
0.3 本标准并不排除自动扶梯和自动人行道技术的新发展，一个新的设计至少应满足本标准的各种安全要求。
0.4 某些自动扶梯和自动人行道在特定的条件下运行，在本标准中称为“公共交通型自动扶梯和公共交通型自动人行道”。对这类自动扶梯和自动人行道有一些附加的要求，见附录D（提示的附录）。
5.1.2 围板应具有足够的机械强度和刚度。
5.1.3 检查门和活板门
5.1.3.1 检查门和活板门应该只设在必须进行设备检查和维修的位置。
5.1.3.2 检查门和活板门只允许用一把钥匙或一件专用工具进行开启，这种钥匙或工具只应由指定人员掌管。
如果人员已在检查门或活板门里面，即使不用钥匙也应能从里面把门打开。
3.7 倾斜角 angle of inclination
梯级、踏板或胶带运行方向与水平面构成的最大角度。
3.8 理论输送能力 theoretical capacity
自动扶梯或自动人行道每小时理论输送的人数。
为了确定理论输送能力，假定在一个平均深度为0.4m的梯级或每0.4m可见长度的踏板或胶带上能承载：
自动扶梯和自动人行道安装安全规范GB16899-2011版 ppt课件
PPT课件
自动扶梯和行动人行道制造与安装安全规范新旧标准比较
序 号
项目
新标准
旧标准
对比
3
额速、义度义自定度名速定动扶3s由扶踏无注自运.p1制 梯 板 人 ： 动 行梯e.2e造或或）额人速1d和名商自胶情定行度义行设动带况速道。速计人在下度在动度确行空的是额人定道载运自定no行的的（行动载m，梯例速扶荷i道n自级如度梯时a制l 动、：。和的造3s自道带行厂际与.p6动的在速商运e额安e扶梯空度所行d定装梯级载，设的速和、情也计速安度自踏况是确度全r动板下由定。at规e人或的制并d行胶运造实范新新旧设而实度准旧标标计新际，。标准准的标的应的的空准满以准名额载的载现比义定运额时场较速速行定的实度度速速运测也，度度行的即指，指速为
新标准中自动扶梯的名
4
名义 宽度
5.3.2.1 自动扶梯和自动人 行道的名义宽度z1不应小于 0.58 m，也不应大于1.10 m。对于倾斜角不大于6°
的自动人行道，该宽度允许 增大至1.65 m。
8.1.3自动扶梯和自动 人行道的名义宽度不 应小于0.58m,且不超 过1.1m。 对于倾斜角不大于6。 的自动人行道，允许 有较大的宽度。
5
PPT课件
自动扶梯和行动人行道制造与安装安全规范新旧标准比较
序 号项目新标准源自旧标准对比3.1.9自动扶梯：用于升降
自动扶人员梯，和动行力驱动动人的行、倾道斜制造与安装安全规范新旧明确标自准动比扶梯较在非运行
1
自动 扶梯 定义
的、连续运行的阶梯，其 人员运载面（例如：梯级 踏面）持水平。
送设备，其人员运载面（ 例如：踏面、胶带）始终 与运行方向平行且保持连 续。
注：自动人行道是机器，
扶梯技术要求--电梯(国内标准)
14
导轨：精加工型钢组成，电镀防锈处理，承载上斜线至水平过渡段应有加强或卸载处理。
曲率半径：R≥2600mm（上端部），R≥2000mm（下端部）。
15
梯级链：
安全系数＞5
断裂强度＞180KN
销轴压力＜23N/mm2
梯级链滚轮直径≥76mm、宽度≥20mm
滚轮材料具有耐油性，使用寿命≥140000小时（注明生产商）。
自动扶梯技术要求
1
设计规范标准
类型：重载型自动扶梯
《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-2011）
2
环境温度：℃~40℃
3
相对湿度：＞95%
4
工作时间：每天20小时，每周140小时，全年365天，每级梯级承载120Kg，3小时间隔内，100%峰值载荷至少持续小时，两峰值间隔期的载荷为40%。
16
梯级
铝合金整体一次压力浇铸成形，应能满足规范要求的动载、静载试验。
17
梯级齿槽宽度不小于5mm，不大于7mm，深度不小于10mm，
梯级齿宽不小于，不大于5mm（注明生产商）。
18
梯级滚轮：直径≥75mm、宽度≥20mm、使用寿命≥140000小时（注明生产商）。
19
护手壁
护手壁板：安全玻璃
20
围裙板：发纹不锈钢，当垂直施加一个1500N的力于25cm2的面积上时，其凹隔不超过4mm，且不应有永久变形。
30
电缆：低毒、无烟阻燃型。
31
安全开关：保护等级IP65，符合（GB16899-97）的基本配置要求。
32
空触点：具有显示上行、下行、故障、正常停功能，满足FAS、BAS对自动扶梯的监视。
33
润滑系统
导轨：精加工型钢组成，电镀防锈处理，承载上斜线至水平过渡段应有加强或卸载处理。
曲率半径：R≥2600mm（上端部），R≥2000mm（下端部）。
15
梯级链：
安全系数＞5
断裂强度＞180KN
销轴压力＜23N/mm2
梯级链滚轮直径≥76mm、宽度≥20mm
滚轮材料具有耐油性，使用寿命≥140000小时（注明生产商）。
自动扶梯技术要求
1
设计规范标准
类型：重载型自动扶梯
《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-2011）
2
环境温度：℃~40℃
3
相对湿度：＞95%
4
工作时间：每天20小时，每周140小时，全年365天，每级梯级承载120Kg，3小时间隔内，100%峰值载荷至少持续小时，两峰值间隔期的载荷为40%。
16
梯级
铝合金整体一次压力浇铸成形，应能满足规范要求的动载、静载试验。
17
梯级齿槽宽度不小于5mm，不大于7mm，深度不小于10mm，
梯级齿宽不小于，不大于5mm（注明生产商）。
18
梯级滚轮：直径≥75mm、宽度≥20mm、使用寿命≥140000小时（注明生产商）。
19
护手壁
护手壁板：安全玻璃
20
围裙板：发纹不锈钢，当垂直施加一个1500N的力于25cm2的面积上时，其凹隔不超过4mm，且不应有永久变形。
30
电缆：低毒、无烟阻燃型。
31
安全开关：保护等级IP65，符合（GB16899-97）的基本配置要求。
32
空触点：具有显示上行、下行、故障、正常停功能，满足FAS、BAS对自动扶梯的监视。
33
润滑系统
室内、室外扶梯标准
室内、室外扶梯的标准在我国主要参照国标GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》。
以下是室内、室外扶梯的主要区别和标准：
1. 设计环境条件：
室内扶梯：设计使用环境温度范围为-25℃至40℃，空气相对湿度不大于75%。
室外扶梯：设计使用环境温度范围为-30℃至50℃，空气相对湿度不大于90%。
2. 结构设计：
室外扶梯需要考虑风吹、雨雪等自然因素，因此在结构设计上要求更加牢固、稳定，并具备一定的抗风能力。
同时，室外扶梯的材质应具备良好的耐候性。
3. 电气设计：
室外扶梯的电气系统需要考虑雷击、电磁干扰等因素，因此在电气设计上要求具备相应的防护措施。
4. 防滑设计：
室外扶梯在防滑设计方面要求更高，应采用防滑性能好的踏步，并在踏步表面处理、扶手带材料等方面加强防滑性能。
5. 使用要求：
使用室外扶梯时，应注意以下事项：
- 避免在雨雪天气中使用，以防滑倒；
- 避免在风力较大时使用，以防风吹导致扶梯运行不稳定；
- 使用时注意保持扶梯干燥、清洁，避免积水、杂物等影响使用安全；
- 定期对扶梯进行检查、维护和保养，确保扶梯运行安全可靠。

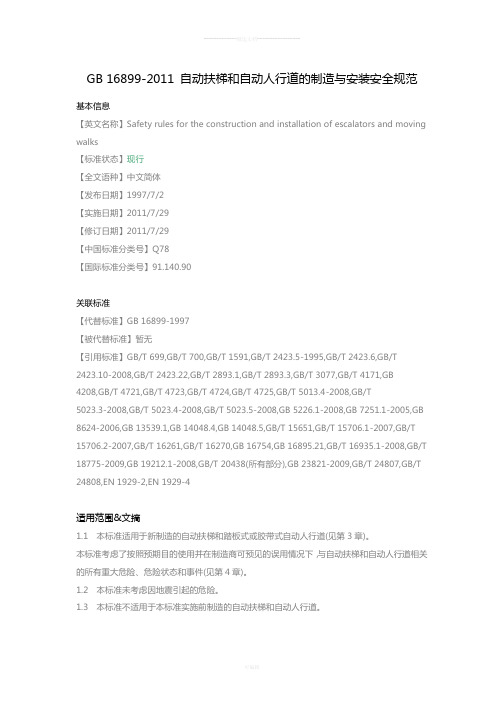

GB-16899-2011-自动扶梯和自动人行道的制造与安装安全规范
-------------精选文档-----------------GB 16899-2011 自动扶梯和自动人行道的制造与安装安全规范基本信息【英文名称】Safety rules for the construction and installation of escalators and moving walks【标准状态】现行【全文语种】中文简体【发布日期】1997/7/2【实施日期】2011/7/29【修订日期】2011/7/29【中国标准分类号】Q78【国际标准分类号】91.140.90关联标准【代替标准】GB 16899-1997【被代替标准】暂无【引用标准】GB/T 699,GB/T 700,GB/T 1591,GB/T 2423.5-1995,GB/T 2423.6,GB/T 2423.10-2008,GB/T 2423.22,GB/T 2893.1,GB/T 2893.3,GB/T 3077,GB/T 4171,GB 4208,GB/T 4721,GB/T 4723,GB/T 4724,GB/T 4725,GB/T 5013.4-2008,GB/T5023.3-2008,GB/T 5023.4-2008,GB/T 5023.5-2008,GB 5226.1-2008,GB 7251.1-2005,GB 8624-2006,GB 13539.1,GB 14048.4,GB 14048.5,GB/T 15651,GB/T 15706.1-2007,GB/T 15706.2-2007,GB/T 16261,GB/T 16270,GB 16754,GB 16895.21,GB/T 16935.1-2008,GB/T 18775-2009,GB 19212.1-2008,GB/T 20438(所有部分),GB 23821-2009,GB/T 24807,GB/T 24808,EN 1929-2,EN 1929-4适用范围&文摘1.1 本标准适用于新制造的自动扶梯和踏板式或胶带式自动人行道(见第3章)。
自动扶梯和自动人行道安装安全规范GB16899-2019版与2019版标准比较-精品文档
4
themegallery
自动扶梯和行动人行道制造与安装安全规范新旧标准比较
序 号 项目 新标准 旧标准 对比
5
理论输送能力的计算公式实 自动扶梯和行动人行道制造与安装安全规范新旧标准比较 际上就是梯级上站满人时的 输送能力，实际上在拥挤的 3.8理论输送能力 情况下也不会出现全部满人 3.1.18最大输送能力 theoretical capacity 的情况，人们处于安全的本 maximum capacity 自动扶梯或自动人行道每 能，总会留出一定的空间。 输送 在运行条件下，可达 小时理论输送的人数。 另外，由于受人们反应时间 能力 到的最大人员流量。 理论输送能力ct按公式计 的限制，速度越快，前后梯 /额 3.1.23额定载荷 算：ct= v*3600*k/0.4 级间留下的间隙越大，因此 式中：v—额定速度， 定载 rated load 理论输送能力并没有很大的 m/s; k—系数。 荷定 设备的设计输送载荷。 意义。 义 注：最大输送能力， 对常用的宽度其k值为： 新标准上引入了最大输送能 参见附录H。 当z1=0.6m时，k =1.0 力的概念，它与理论输送能 当z1=0.8m时，k =1.5 力不同，不能通过简单的公 当z1=1.0m时，k =2.0 式进行计算，而是采用理论 分析及经验值，其数据比较 难记，可以进行估算。
themegallery
自动扶梯和行动人行道制造与安装安全规范新旧标准比较
4、第6章：安全要求和（或）保护措施的验证是旧标 准中没有的内容，详细规定了对新产品各项安全性能的具 体验证方法、验证报告等。 5、第7章：使用信息，包含了旧标准第15、16章的内 容，而且增加出厂随机文件的具体要求。 6、附录部分，新标准共有附录11个，其中规范性附 录6个，资料性附录5个，比旧标准增加了大量的内容。
扶梯技术要求--电梯(国内标准)
2
扶手带应采用TTK、EHC或SEMPERIT等名牌产品。
3
投标厂商在自动扶梯结构上与招标文件规定不同的，但不影响使用或使用寿命的替代方案请予以论证说明。
3
控制柜内电脑板、继电器等主要部件采用国内外知名品牌。
4
安全开关采用国内外知名品牌。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
28
制动装置
自动扶梯全部增设辅助制动器。
29
电气装置
控制柜：保护等级IP54，采用微机控制；当自动扶梯故障时，故障显示器能提供故障信息。
30
电缆：低毒、无烟阻燃型。
31
安全开关：保护等级IP65，符合（GB16899-97）的基本配置要求。
32
空触点：具有显示上行、下行、故障、正常停功能，满足FAS、BAS对自动扶梯的监视。
24
梳齿板：铝合金。
25
梳齿：铝合金，具有人为断裂点，当有异物时，过大外力可使梳齿断裂或变形，但仍能保持与梯级正常啮合（注明生产商）。
26
扶手带系统
扶手带驱动：摩擦轮驱动（投标单位应对扶手带驱动系统予以详细说明）。
27
扶手带：黑色、阻燃、带加强钢丝；断裂强度大于25000N；表面硬度A73-5；采用防水的室外型配置。使用寿命大于5年。
16
梯级
铝合金整体一次压力浇铸成形，应能满足规范要求的动载、静载试验。
17
梯级齿槽宽度不小于5mm，不大于7mm，深度不小于10mm，
梯级齿宽不小于2.5mm，不大于5mm（注明生产商）。
18
梯级滚轮：直径≥75mm、宽度≥20mm、使用寿命≥140000小时（注明生产商）。
扶手带应采用TTK、EHC或SEMPERIT等名牌产品。
3
投标厂商在自动扶梯结构上与招标文件规定不同的，但不影响使用或使用寿命的替代方案请予以论证说明。
3
控制柜内电脑板、继电器等主要部件采用国内外知名品牌。
4
安全开关采用国内外知名品牌。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
28
制动装置
自动扶梯全部增设辅助制动器。
29
电气装置
控制柜：保护等级IP54，采用微机控制；当自动扶梯故障时，故障显示器能提供故障信息。
30
电缆：低毒、无烟阻燃型。
31
安全开关：保护等级IP65，符合（GB16899-97）的基本配置要求。
32
空触点：具有显示上行、下行、故障、正常停功能，满足FAS、BAS对自动扶梯的监视。
24
梳齿板：铝合金。
25
梳齿：铝合金，具有人为断裂点，当有异物时，过大外力可使梳齿断裂或变形，但仍能保持与梯级正常啮合（注明生产商）。
26
扶手带系统
扶手带驱动：摩擦轮驱动（投标单位应对扶手带驱动系统予以详细说明）。
27
扶手带：黑色、阻燃、带加强钢丝；断裂强度大于25000N；表面硬度A73-5；采用防水的室外型配置。使用寿命大于5年。
16
梯级
铝合金整体一次压力浇铸成形，应能满足规范要求的动载、静载试验。
17
梯级齿槽宽度不小于5mm，不大于7mm，深度不小于10mm，
梯级齿宽不小于2.5mm，不大于5mm（注明生产商）。
18
梯级滚轮：直径≥75mm、宽度≥20mm、使用寿命≥140000小时（注明生产商）。
新版扶梯检验规定要求
附件 21 防护挡板2 扶手带外缘距离3 防夹装置4 使用须知5 制停距离新版检规修订项目检验要求如果建筑物的障碍物会引起人员伤害时，则应采取相应的预防措施。
特别是在与楼板交叉处以及各交叉设置的自动扶梯或自动人行道之间，应当设置一个高度不应小于 0.30m，无锐利边缘的垂直固定封闭防护挡板，位于扶手带上方，并且延伸至扶手带外缘下至少 25mm(扶手带外缘与任何障碍物之间距离大于等于400mm的除外 ) 。
墙壁或其他障碍物与扶手带外缘之间的水平距离在任何情况下均不得小于 80mm，与扶手带下缘的垂直距离均不得小于 25mm。
在自动扶梯的围裙板上应当装设围裙板防夹装置。
(1)由刚性和柔性部件 ( 例如：毛刷、橡胶型材 ) 组成；(2)从围裙板垂直表面起的突出量应最小为 33mm，最大为 50mm；(3)刚性部件应有 18mm到 25mm的水平突出，柔性部件的水平突出应为最小 15mm，最大 30mm；(4)在倾斜区段，围裙板防夹装置的刚性部件最下缘与梯级前缘连线的垂直距离应在 25mm和 30mm之间；(5)在过渡区段和水平区段，围裙板防夹装置的刚性部件最下缘与梯级表面最高位置的距离应在 25mm和 55mm之间；(6)刚性部件的下表面应与围裙板形成向上不小于 25°的倾斜角，其上表面应与围裙板形成向下不小于 25°倾斜角；(7)围裙板防夹装置的末端部分应当逐渐缩减并与围裙板平滑相连。
围裙板防夹装置的端点应当位于梳齿与踏面相交线前 ( 梯级侧 ) 不小于 50mm，最大 150mm的位置。
在自动扶梯或自动人行道入口处应当设置使用须知的标牌，标牌须包括以下内容：① 应拉住小孩；② 应抱住宠物；③ 握住扶手带；④禁止使用非专用手推车 ( 无坡度自动人行道除外 ) 。
这些使用须知，应尽可能用象形图表示。
自动扶梯或自动人行道的制停距离：(1)空载和有载向下运行的自动扶梯：名义速度制停距离范围0.50m/s 0.20 ～1.00m0.65m/s 0.30～1.30m0.75m/s 0.40～1.50m(2)空载和有载水平运行或者有载向下运行的自动人行道：名义速度制停距离范围0.50m/s 0.20 ～ 1.00m0.65m/s 0.30 ～ 1.30m0.75m/s 0.40 ～ 1.50m1关于贯彻实施自动扶梯和自动人行道新版标准与检验规则有关事宜的通知质检特函, 2012? 28 号各省、自治区、直辖市质量技术监督局，各有关单位：为了更好地贯彻执行国家标准《自动扶梯和自动人行道的制造与安装安全规范》（ GB16899－2011，2011 年 7 月 29 日发布并实施，过渡期至2012 年 7 月31日，以下简称新版标准）和特种设备安全技术规范《电梯监督检验和定期检验规则—自动扶梯与自动人行道》（ TSG T7005-2012，2012 年 7 月 1 日起施行，以下简称新版检规），经商国家标准委工业标准一部，现提出如下实施意见：一、关于产品供应执行的标准版本( 一 ) 自动扶梯和自动人行道（以下简称扶梯）供需双方于新版标准批准发布实施日期 2011 年 7 月 29 日（不含）之前首次签订扶梯供货、安装或者改造正式合同，或者已经通过公开招投标确定中标及供货，但迟后（最迟2011 年 10月 29 日前）才首次签订扶梯供货、安装或者改造正式合同的，可以按照1997 版 GB16899标准（以下简称旧版标准）供应扶梯产品。
自动扶梯和自动人行道安装安全规范GB16899-2011版
自动扶梯和行动人行道制造与安装安全规范新旧标准比较
二、内容
GB 16899-2011修改采用EN115-1:2008+A1:2010的 版本，该版本是CEN在多年自动扶梯技术发展和实践经验 的基础上，对EN115:1995进行的修订，EN115-1:2008与 EN115:1995相比，增加了一些自动扶梯安全要求，例如 制动减速度的要求、梯级扭转试验要求、用于输送购物车 和行李车的自动扶梯和自动人行道的要求等，同时改正了 旧标准的不足，更适用于市场的需要。新旧标准主要变化 内容全规范新旧标准比较
新旧标准中常用宽度和速度的输送能力对比
梯级、 踏板宽 度m
0.6 0.8 1.0
名义/额定速度m/s
0.50 新 3600 4800 6000 旧 4500 6750 9000 新 4400 5900 7300 0.65 旧 5850 8775 11700 新 4900 6600 8200 0.75 旧 6750 10125 13500
自动扶梯和行动人行道制造与安装安全规范新旧标准比较
序 号 项目 新标准 旧标准 对比
6
3.1.22用于表6 所列安全应用 PESSRAE是新标准中出现的新术语， 的，基于可编程电子装置的 自动扶梯和行动人行道制造与安装安全规范新旧标准比较 是CEN讨论了很长一段时间才通过的 用于控制、防护、监测的系 一项技术，它允许通过软件程序进行 统，包括系统中所有元素 安全保护，即可编程电子安全相关系 （例如：电源、传感器和其 统，不仅用于自动扶梯上，在垂直电 它输入装置，数据高速公路 梯上同样使用。目前的问题是如何对 和其它通信途径，以及执行 PESSRAE的试验和验证，国内尚没 可编 器和其它输出装置）。 有企业使用该系统，试验和验证仍是 程电 5.12.1.2.6 可编程电子安全相 空白。 子安 关系统（PESSRAE） 无相关要求 PESSRAE为一些监控电路的设计提 全相 可编程电子安全相关系统应 供了方便，特别是一些功能比较复杂 关系 符合GB/T 20438 的规定。 的监控电路，如果不采用PESSRAE 统 如果可编程电子安全相关系 是很难实现的，例如扶手带速度监测 统和一个与安全无关的系统 装置，要求当扶手带速度偏离梯级实 共用同一硬件，则该硬件应 际速度超过-15%且持续时间超过15s 符合PESSRAE的规定。 时动作保护，如果不采用PESSRAE， 附录D.6 PESSRAE的功能和 而是采用含电子元件的安全电路，通 安全试验 过电子元件的逻辑控制实现该功能， PESSRAE的功能和安全试验 难度还是挺大的。 按照GB/T 20438的规定。
