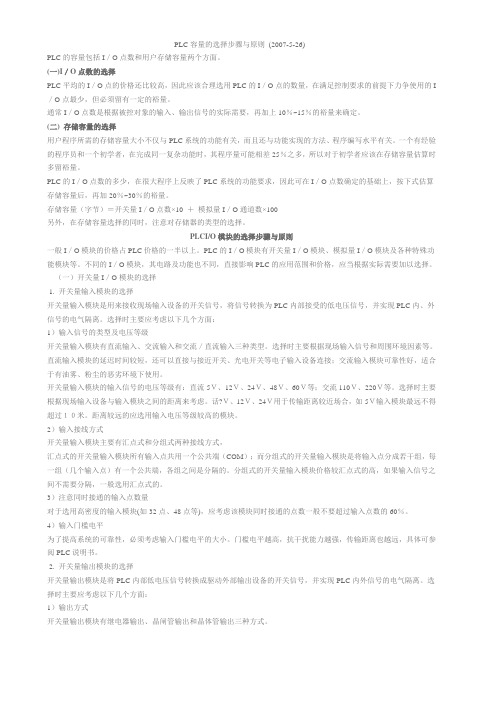

PLC容量的选择步骤与原则(2007-5-26)PLC的容量包括I／O点数和用户存储容量两个方面。
(一)I／O点数的选择PLC平均的I／O点的价格还比较高，因此应该合理选用PLC的I／O点的数量，在满足控制要求的前提下力争使用的I ／O点最少，但必须留有一定的裕量。
通常I／O点数是根据被控对象的输入、输出信号的实际需要，再加上10％~15％的裕量来确定。
(二) 存储容量的选择用户程序所需的存储容量大小不仅与PLC系统的功能有关，而且还与功能实现的方法、程序编写水平有关。
一个有经验的程序员和一个初学者，在完成同一复杂功能时，其程序量可能相差25％之多，所以对于初学者应该在存储容量估算时多留裕量。
PLC的I／O点数的多少，在很大程序上反映了PLC系统的功能要求，因此可在I／O点数确定的基础上，按下式估算存储容量后，再加20％~30％的裕量。
存储容量（字节）＝开关量I／O点数×10 ＋模拟量I／O通道数×100另外，在存储容量选择的同时，注意对存储器的类型的选择。
PLCI/O模块的选择步骤与原则一般I／O模块的价格占PLC价格的一半以上。
PLC的I／O模块有开关量I／O模块、模拟量I／O模块及各种特殊功能模块等。
不同的I／O模块，其电路及功能也不同，直接影响PLC的应用范围和价格，应当根据实际需要加以选择。
（一）开关量I／O模块的选择1. 开关量输入模块的选择开关量输入模块是用来接收现场输入设备的开关信号，将信号转换为PLC内部接受的低电压信号，并实现PLC内、外信号的电气隔离。
选择时主要应考虑以下几个方面：1）输入信号的类型及电压等级开关量输入模块有直流输入、交流输入和交流／直流输入三种类型。
选择时主要根据现场输入信号和周围环境因素等。
直流输入模块的延迟时间较短，还可以直接与接近开关、光电开关等电子输入设备连接；交流输入模块可靠性好，适合于有油雾、粉尘的恶劣环境下使用。
开关量输入模块的输入信号的电压等级有：直流5Ｖ、12Ｖ、24Ｖ、48Ｖ、60Ｖ等；交流110Ｖ、220Ｖ等。
PLC基本数据类型PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备。
它能够根据预先设定的程序和逻辑条件，对输入信号进行处理，并通过输出信号控制各种执行器，实现对机械设备、工业过程等的控制。
在PLC编程中，掌握基本数据类型是非常重要的。
本文将详细介绍PLC的基本数据类型及其特点。
1. 位（Bit）：位是PLC中最基本的数据类型，它只能表示0或者1两种状态。
在PLC编程中，位常用于表示开关、按钮等的状态。
例如，一个输入位可以表示一个传感器的状态，一个输出位可以表示一个继电器的状态。
2. 字节（Byte）：字节是PLC中的一个基本数据单元，它由8个位组成。
字节用于存储和传输较小的数据。
在PLC编程中，字节常用于存储整数、字符等数据。
例如，一个字节可以表示一个ASCII字符。
3. 字（Word）：字是PLC中的另一个基本数据单元，它由16个位组成。
字用于存储和传输较大的数据。
在PLC编程中，字常用于存储整数、浮点数等数据。
例如，一个字可以表示一个16位的整数。
4. 双字（Double Word）：双字是PLC中的更大的数据单元，它由32个位组成。
双字用于存储和传输更大的数据。
在PLC编程中，双字常用于存储长整数、浮点数等数据。
例如，一个双字可以表示一个32位的浮点数。
5. 长双字（Long Double Word）：长双字是PLC中的最大的数据单元，它由64个位组成。
长双字用于存储和传输最大的数据。
在PLC编程中，长双字常用于存储超长整数、高精度浮点数等数据。
例如，一个长双字可以表示一个64位的整数。
除了上述基本数据类型，PLC还提供了一些特殊的数据类型，如定时器（Timer）和计数器（Counter）。
定时器用于测量时间，计数器用于计数。
这些特殊的数据类型在PLC编程中也非常重要。
在PLC编程中，对于不同的数据类型，需要注意其在内存中的存储方式和占用空间。
合理选择数据类型，可以提高PLC程序的效率和可靠性。
PLC的容量I／O点数和用户存储容量说明第一篇：PLC的容量I／O点数和用户存储容量说明PLC的容量I／O点数和用户存储容量说明【工控老鬼】PLC的容量包括I／O点数和用户存储容量两个方面。
(一)I／O点数的选择PLC平均的I／O点的价格还比较高，因此应该合理选用PLC的I ／O点的数量，在满足控制要求的前提下力争使用的I／O点最少，但必须留有一定的裕量。
通常I／O点数是根据被控对象的输入、输出信号的实际需要，再加上10％~15％的裕量来确定。
(二)存储容量的选择用户程序所需的存储容量大小不仅与PLC系统的功能有关，而且还与功能实现的方法、程序编写水平有关。
一个有经验的程序员和一个初学者，在完成同一复杂功能时，其程序量可能相差25％之多，所以对于初学者应该在存储容量估算时多留裕量。
PLC的I／O点数的多少，在很大程序上反映了PLC系统的功能要求，因此可在I／O点数确定的基础上，按下式估算存储容第二篇：关于I、O点的设定1．1 0IC 专用I/O 板，当不再连接其它模块时可设置如下：Ｘ从X0 开始 0.0.1.OC02I;Ｙ从Y0 开始 0.0.1./81．2．当使用标准机床面板时，一般机床侧还有一个I/O 卡，手轮必须接在标准操作面板后JA3。
可设置如下：机床侧的I/O 卡的I/O 点Ｘ从X0 开始0.0.1.OC01I，Ｙ从Y0 开始 0.0.1./8操作面板侧的I/O 点Ｘ点从X20 开始 1.0.1.OC02I(OC02I 对应手轮)，Y 点从 Y24 开始 1.0.1./81．3 分线盘I/O 模块的设定对于分线盘（分散型）I/O 模块，要将所有的模块（基本模块加扩展模块）作为一个整体一起设定。
因为可以连接一个基本模块，最多3 个扩展模块，每个模块单元占用3 个字节的输入点，2 个字节输出点，总共占用12 字节输入/8 字节输出（96/64 点），和上述的内装I/O 相似，也可以连接手轮，设定方法相似可设置如下：不带手轮输入X0 开始 0.0.1.OC01I 输出 Y0 开始 0.0.1./8带手轮：输入X0 开始1.0.1.OC02I(OC02I 对应手轮)Y0 开始1.0.1./8２．0i-Mate C由于0i-Mate C 不带专用I/O 单元板，连接外围设备，必须通过I/O 模块扩展要考虑急停、外部减速信号，地址的分配以及手轮的连接问题，按如下设定：２．1 当使用两个I/O 模块(I/O 卡)时（48/32 点）：可设置如下：第一块输入点X从X0 开始0.0.1./6，输出点Y 从Y0 开始 0.0.1./4 第二块带手轮接口输入点X 从X6开始： 1.0.1.OC02I 输出点Y从 Y6 开始： 1.0.1./4或：第一块带手轮接口输入点X 从X4 开始 0.0.1.OC02I，输出点Y 从Y4 开始 0.0.1./4第二块输入点X 从X20 开始1.0.1./6，输出点Y 从Y20 开始1.0.1./42．2 当使用标准机床面板时，手轮有两种接法（1）接在I/O 卡上JA3可设置如下：I/O 卡侧的I/O 点X从X4 开始：0.0.1.OC02I，Y从Y4 开始：0.0.1./4 面板侧的I/O 点从X20 开始1.0.1.OC02I（或OC01I），输出点从Y24开始1.0.1./8 注：此种设法可使面板上x/y 数值上一样，便于编写梯形图，但注意此时面板后的手轮接口JA3 无效，使用机床侧的I/O 卡的接口。
PLC基本数据类型PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，它可以通过编程来控制机械和电气设备的运行。
在PLC编程中，数据类型是非常重要的概念，它定义了变量的存储方式和占用空间的大小。
本文将详细介绍PLC的基本数据类型及其特点。
1. 位（Bit）：位是PLC中最基本的数据类型，它只能表示0或1两个状态。
位通常用于表示开关状态、触发器状态等。
2. 字节（Byte）：字节是PLC中最常用的数据类型之一，它由8个位组成，可以表示一个ASCII 字符或整数范围在0-255之间的数值。
3. 字（Word）：字是PLC中的另一种常用数据类型，它由16个位组成，可以表示一个整数范围在-32768到32767之间的数值。
4. 双字（Double Word）：双字是PLC中的扩展数据类型，它由32个位组成，可以表示一个整数范围在-2147483648到2147483647之间的数值。
5. 长整数（Long Integer）：长整数是PLC中的另一种数据类型，它由32个位组成，可以表示一个整数范围在-2147483648到2147483647之间的数值。
6. 浮点数（Floating Point）：浮点数是PLC中用于表示小数的数据类型，它由32位或64位组成，可以表示范围更广的数值。
浮点数通常用于表示温度、压力、流量等物理量。
7. 布尔（Boolean）：布尔是PLC中用于表示逻辑值的数据类型，它只能取两个值之一，即真（True）或假（False）。
布尔类型通常用于判断条件、控制开关等。
8. 字符串（String）：字符串是PLC中用于表示文本的数据类型，它由多个字节组成，可以表示一段文字或字符序列。
字符串类型通常用于存储文本信息、显示信息等。
在PLC编程中，我们需要根据实际需求选择合适的数据类型来定义变量。
不同的数据类型具有不同的特点和占用空间大小，选择合适的数据类型可以提高程序的效率和可读性。

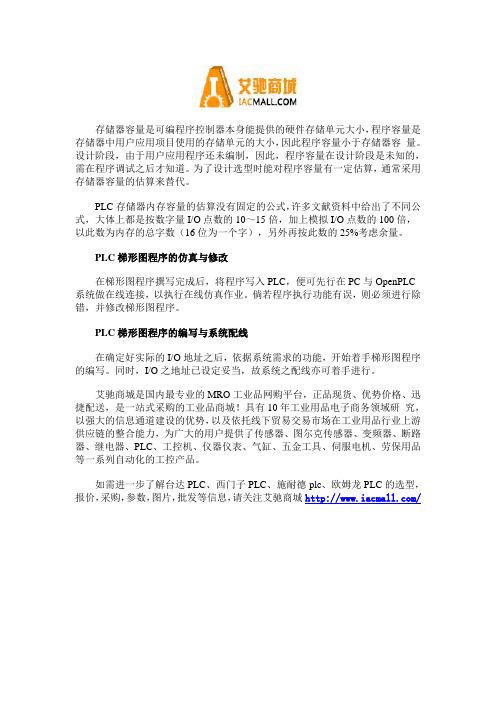

存储器容量是可编程序控制器本身能提供的硬件存储单元大小，程序容量是存储器中用户应用项目使用的存储单元的大小，因此程序容量小于存储器容量。
