ETY2000 可视对讲系统安装调试手册深圳易天元网络控制有限公司前言感谢您选购易天元ETY2000可视对讲系统，为了使您能够顺利安装使用本系统，请在安装使用之前，仔细阅读本手册。
自您购买易天元产品起，您将享受我们全方位的跟踪服务为深圳易天元网络控制有限公司所属商标。
版权所有除非经版权法许可，否则未经事先书面许可不得以任何媒体形式复制、改编和翻译。
本手册中提及的产品性能及规格，如有变动，恕不令行通知。
可及时光临本公司网站下载最新资料。
所有图例仅供参考,以实物为准。
目录1、系统特点2、系统功能二、第二章系统配置指南1、电源配置说明2、线材配置说明3、布线注意事项4、接线方式与工艺三、第三章系统装置介绍⏹管理中心机⏹围墙机⏹单元门口机⏹室内分机⏹辅助设备1、楼层控制器2、单元联网控制器3、主机选择器4、联网交换机5、信息收发器6、中心适配器7、系统电源四、第三章可视对讲应用接线图例五、第五章器材安装方法1、设备安装一般要求2、安装标准图例3、管理机4、围墙机5、单元门口主机6、室内分机7、辅助设第一章系统概述1.系统特点⏹组网优势➢户户隔离：音、视频信号、电源户户完全隔离，视频可以做到与点对点效果相同➢优点：✓户与户之间互不影响，一户进户全短路其他户正常工作✓优化系统阻抗匹配，改善图像与音质✓系统电源负荷降至最低✓有效防雷击、抗干扰➢两套系统：可视对讲与安防报警两套系统相互独立，安防报警不堵塞，符合国标GB12663《防盗报警控制器通用技术条件》和GB 50348-2004《安全防范工程技术规范》➢小区联网：联网采用交换技术，可以做到多通道，大型小区联网可以做到免调试➢挂机：挂机可以免调试⏹功能优势➢信息广播录音录像：✓信息广播：中心发信息到户，每户可存储500个字节以上✓录音录像：可扩展功能✓优点：分布式信息存储，不占用系统资源，信息发布与可视对讲、报警功能无冲突➢在线诊断：室内机被破坏、摘除或故障立即报警到中心➢调试诊断：安装调试中间设备有声/光指示，提供诊断功能➢占线提示：分机在监视和呼叫时，若系统占线，有声音提示占线⏹品质优势➢免提音质：免提音质好，有背景噪音自动抑制功能➢音视频质量：采用切换技术，信号平衡好，视频绝无失真、网纹、不同步、高层效果同样清晰➢分机铃声：和弦音乐，面板对讲按钮选择三种音乐和八档音量➢电源：电源具有短路和过载保护功能，标准普通功能可以做到16户一个电源➢防雷：整个网络分段隔离和保护，防雷效果好⏹成本优势➢节省线材：30米内入户采用一条屏蔽五类线，超过30米至100米需要电源线，可比传统厂家系统节省50％整个工程线材⏹标准优势➢国标安防：3C认证，8防区，可选无线滚码遥控，单防区撤布防，设撤防报到中心，中心具有事件记录，对讲不影响报警2.系统功能⏹可视对讲功能实现单元门口机与住户、单元门口机与管理中心、围墙机与管理中心机、围墙机与住户可视对讲；管理中心机与住户以及住与管理中心之间双向对讲；室内分机可同号码并机。
-15%消防系统调试具体步骤和方法（一）火灾报警控制器系统调试1）火灾报警控制器调试本工程采用JB-QG-GST5000 型控制器采用柜式结构，其最大容量可扩展到 20 个 242 地址编码点的回路，其功能操作显示面板与 JB-QB-GST500 型控制器相同，主要特点：控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；进一步加强了控制器的消防联动控制功能，可配置多块手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块 14 路直接控制盘，完成对消防控制系统中重要设备的控制；控制器可加配联动控制用电源系统，标准电源盘可提供 DC24V 、6A 电源二总线；控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；调试前应切断火灾报警控制器的所有外部控制连线海湾报警控制器回路输出电压为17V-23V脉冲电压，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。
检查数量：全数检查。
检验方法；观察检查。
按现行国家标准《火灾报警控制器》GB 4717的有关要求对控制器进行下列功能检查并记录：a. 检查自检功能和操作级别。
使控制器与探测器之间的连线断路和短路，控制器应在100s内发出故障信号(短路时发出火灾报警值号除外)；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在lmin内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能。
b检查消音和复位功能。
c使控制器与备用电源之间的连线断路和短路，控制器应在100s内发出故障信号。
d 检查屏蔽功能。
e使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。
f 使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能。
可视对讲系统的安装方法与调试技巧安装和调试可视对讲系统的方法和技巧一、施工要求1.门口主机应安装在视线水平的高度，建议高度为150cm （摄像头高度）。
2.不要将对讲系统安装在太阳直射、高温、雪霜、化学物质腐蚀或灰尘较多的地方。
3.所有的联网布线应采用双屏蔽超五类线，屏蔽层选用金属编织网。
4.屏蔽层应与系统的所有屏蔽层连接好，并作好接地处理。
5.联网布线最好采用串接方式，布线的线管尽量采用专用金属穿线管，管两端均应良好接地。
且应与强电电缆（如交流220伏、电梯线、有线电视线等）保持50cm以上的距离，以提高抗干扰和防雷能力。
6.为了系统的稳定和以后的检修方便，所有联网接线的线头不能放在管内或容易被水浸到的地方，接头处应作焊锡处理后用热缩管包好并做好防水防潮处理。
7.在主机接线入口处应考虑连接滴水线。
8.不要安装在背景噪声大于70dB的地方，否则室内机听筒噪声可能比较大。
9.安装过程中严禁带电操作。
10.所有连线接好后，反复检查安装无误方可通电。
11.在通电时，如发现有不正常情况，应立即切断电源，直至故障排除。
12.如系统不正常，断电后请分段检查。
如未查明故障原因，请通知代理销售商或厂家售后服务部，切勿自行修理或更换元件而造成系统损坏。
13.带门禁的主机初次使用的IC卡或ID卡需经过管理中心登记发卡之后方可使用。
二、设备安装要求1.安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象。
2.确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡。
3.安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
4.分机安装在住户室内适当的位置，通过线缆与外部设备连接。
不要将室内分机安装在太阳光直接照射的地方、高温或低温的环境（标准温度0--50℃）、滴水或潮湿的环境、灰尘比较大或空气污染严重的地方、背景噪声大于65dB的地方、有强磁场的地方（如非屏蔽音箱附近）或电磁干扰严重的地方（如电动机旁）。

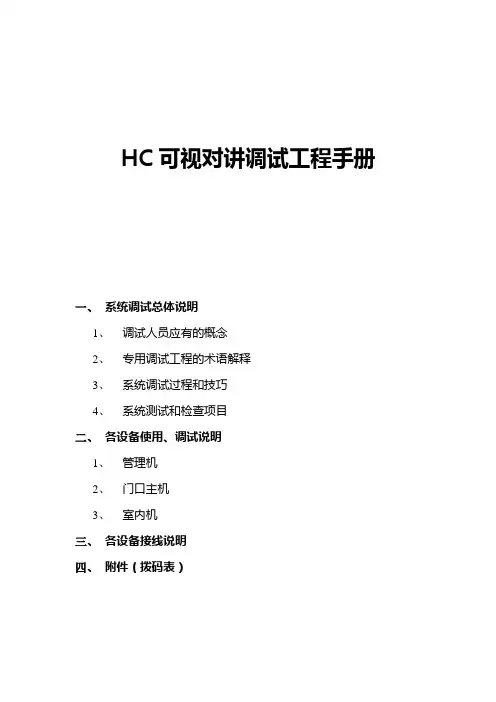

HC可视对讲调试工程手册一、系统调试总体说明1、调试人员应有的概念2、专用调试工程的术语解释3、系统调试过程和技巧4、系统测试和检查项目二、各设备使用、调试说明1、管理机2、门口主机3、室内机三、各设备接线说明四、附件（拨码表）一、系统调试总体说明1、调试人员应有的概念调试人员应具备的系统知识：熟悉所调试工程的方案、系统的各部件配置、各部件的安装情况。
熟悉系统的工作原理，对系统线路中各连接线所传递的信号、用途有清晰的概念。
熟悉本系统各不见的作用、工作原理以及配置方法。
熟练掌握本系统的设置内容、选项和操作方法。
熟悉可视对讲系统的调试步骤和检查内容。
开始调试前的准备工作：检查各部件是否已经安装完好。
检查线路连接情况，在确认没有连接错误、短路后放可通电。
通电后，先检查系统电源指示灯是否正常，门口主机是否正常运行，出现异常应立即断开电源。
2、专用调试工程的术语解释调试功能：是指为了便于系统调试和维护，而特别设计的内部运行信息即时显示功能。
借助这些特殊的信息，可以掌握系统的运行情况、分机在线情况、并可快速分析和定位故障。
对于联网和具有特殊功能（如户户通话、报警一体化等）的系统，调试功能可将联网信息在门口主机上予以显示，这就将大型联网系统分解为独立工作的单元系统，从而更加容易进行系统调试和问题判断，大大减小系统调试的复杂程度，明显节省现场人员和工程时间。
调试选项：系统的调试功能包括很多个用途不同的调试选项，例如本地接警、搜索在线分机等等。
需要查看一方面的信息，则可启动对应的调试选项，然后进行工程操作以检查运行信息。
查看完毕，则可将其禁止。
每个调试选项都有有启动、禁止两种状态，只有启动后，才能查看相应的信息。
3、系统调试过程和技巧系统通常的调试过程：首先对各单元进行独立调试，步骤如下：Step-1. 在检查线路后，对系统加电，检查门口主机是否正常显示，并测量电源电压。
Step-2. 根据工程要求，设置门口主机的系统参数；Step-3. 根据物业管理要求，设置门口主机的管理参数；Step-4. 正确设置各分支器的视频阻抗；Step-5. 进入调试运行状态，启动常用的调试选项；Step-6. 在各分机位置挂接调试分机，检查系统的各项功能是否正常（呼叫、通话、开锁等）；Step-7. 调试过程中，排除相应的线路、设置错误以及部件故障，必要时调整电压或音量；Step-8. 对于具备特殊功能的系统，启动相应的调试选项，检查该功能是否正常；以下的步骤，仅在具备管理中心的联网型系统的需要；Step-9. 设置门口主机的主机地址；Step-10. 正确设置联网总线的阻抗；Step-11. 对管理中心进行必要的设置，并可在必要时启动门口主机的联网调试选项；Step-12. 连接管理中心，启动搜索在线门口主机的检查，检查门口主机是否接入正确；Step-13. 检查各项联网功能是否正常（主机呼叫、接收分机呼叫、呼叫分机等）；Step-14. 根据调试情况，排除联网线路错误、设置错误以及故障部件；Step-15. 连接小区主机，检查小区主机功能是否正常（呼叫中心、呼叫分机等）。

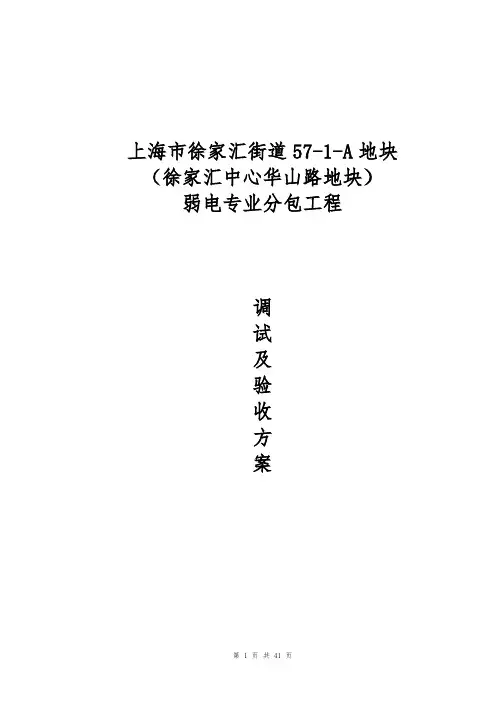

上海市徐家汇街道57-1-A地块（徐家汇中心华山路地块）弱电专业分包工程调试及验收方案目录第一章综合布线系统 ------------------------------------------------------------------------------------------------------ 41.1综合布线布线要求-----------------------------------------------------------------------------------------41.2综合布线调试要求-----------------------------------------------------------------------------------------41.3测试调试 -----------------------------------------------------------------------------------------------------61.4试记录表 --------------------------------------------------------------------------------------------------- 101.5调试人员及时间安排计划 ----------------------------------------------------------------------------- 11第二章公共广播系统 ---------------------------------------------------------------------------------------------------- 112.1概述---------------------------------------------------------------------------------------------------------- 112.2系统组成 --------------------------------------------------------------------------------------------------- 112.3系统调试 --------------------------------------------------------------------------------------------------- 112.4调试记录表 ------------------------------------------------------------------------------------------------ 142.5调试人员及时间安排计划 ----------------------------------------------------------------------------- 15第三章无线对讲系统 ---------------------------------------------------------------------------------------------------- 153.1概述---------------------------------------------------------------------------------------------------------- 153.2系统组成 --------------------------------------------------------------------------------------------------- 153.3系统调试 --------------------------------------------------------------------------------------------------- 173.4调试记录表 ------------------------------------------------------------------------------------------------ 183.5调试人员及时间安排计划 ----------------------------------------------------------------------------- 19第四章视频监控系统 ---------------------------------------------------------------------------------------------------- 194.1概述---------------------------------------------------------------------------------------------------------- 194.2系统调试要求 --------------------------------------------------------------------------------------------- 194.3系统调试 --------------------------------------------------------------------------------------------------- 204.4调试记录表 ------------------------------------------------------------------------------------------------ 224.5调试人员及时间安排计划 ----------------------------------------------------------------------------- 24第五章室内报警系统 ---------------------------------------------------------------------------------------------------- 255.1概述---------------------------------------------------------------------------------------------------------- 255.2系统组成 --------------------------------------------------------------------------------------------------- 255.3调试要求 --------------------------------------------------------------------------------------------------- 255.4系统调试 --------------------------------------------------------------------------------------------------- 255.5调试记录表 ------------------------------------------------------------------------------------------------ 265.6调试人员及时间安排计划 ----------------------------------------------------------------------------- 27第六章电子巡更系统 ---------------------------------------------------------------------------------------------------- 286.1概述---------------------------------------------------------------------------------------------------------- 286.2系统组成 --------------------------------------------------------------------------------------------------- 286.3系统调试 --------------------------------------------------------------------------------------------------- 286.4调试人员及时间安排------------------------------------------------------------------------------------ 29第七章门禁管理系统 ---------------------------------------------------------------------------------------------------- 297.1概述---------------------------------------------------------------------------------------------------------- 297.2系统组成 --------------------------------------------------------------------------------------------------- 297.3系统调试检测 --------------------------------------------------------------------------------------------- 307.4调试记录表 ------------------------------------------------------------------------------------------------ 317.5调试人员及时间安排计划 ----------------------------------------------------------------------------- 32第八章电梯控制系统 ---------------------------------------------------------------------------------------------------- 328.1概述---------------------------------------------------------------------------------------------------------- 328.2系统组成 --------------------------------------------------------------------------------------------------- 338.3安装布线要求 --------------------------------------------------------------------------------------------- 348.4调试人员及时间安排计划 ----------------------------------------------------------------------------- 35第九章车辆管理系统 ---------------------------------------------------------------------------------------------------- 359.1概述---------------------------------------------------------------------------------------------------------- 359.2系统组成 --------------------------------------------------------------------------------------------------- 359.3系统调试 --------------------------------------------------------------------------------------------------- 369.4调试人员及时间安排计划 ----------------------------------------------------------------------------- 37第十章 UPS配电系统----------------------------------------------------------------------------------------------------- 3710.1概述 -------------------------------------------------------------------------------------------------------- 3710.2调试记录表----------------------------------------------------------------------------------------------- 3810.3调试人员及时间安排 ---------------------------------------------------------------------------------- 39第一章综合布线系统1.1综合布线布线要求所有铜电缆在线槽或管道内布线；垂直电缆则可以直接置放在电缆托架上或线槽内。
