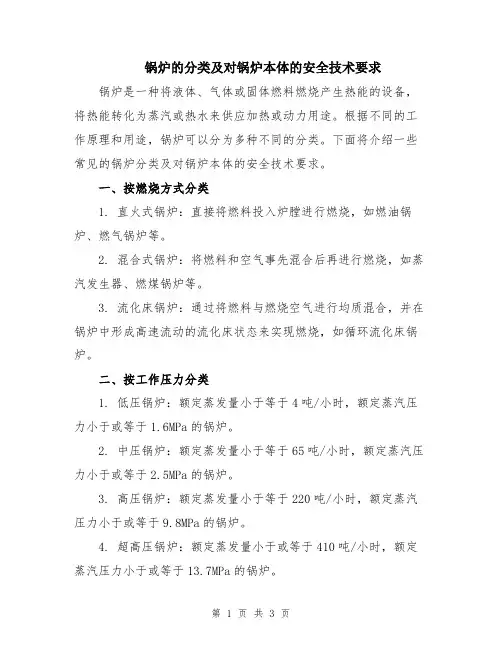

锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将液体、气体或固体燃料燃烧产生热能的设备，将热能转化为蒸汽或热水来供应加热或动力用途。
根据不同的工作原理和用途，锅炉可以分为多种不同的分类。
下面将介绍一些常见的锅炉分类及对锅炉本体的安全技术要求。
一、按燃烧方式分类1. 直火式锅炉：直接将燃料投入炉膛进行燃烧，如燃油锅炉、燃气锅炉等。
2. 混合式锅炉：将燃料和空气事先混合后再进行燃烧，如蒸汽发生器、燃煤锅炉等。
3. 流化床锅炉：通过将燃料与燃烧空气进行均质混合，并在锅炉中形成高速流动的流化床状态来实现燃烧，如循环流化床锅炉。
二、按工作压力分类1. 低压锅炉：额定蒸发量小于等于4吨/小时，额定蒸汽压力小于或等于1.6MPa的锅炉。
2. 中压锅炉：额定蒸发量小于等于65吨/小时，额定蒸汽压力小于或等于2.5MPa的锅炉。
3. 高压锅炉：额定蒸发量小于等于220吨/小时，额定蒸汽压力小于或等于9.8MPa的锅炉。
4. 超高压锅炉：额定蒸发量小于或等于410吨/小时，额定蒸汽压力小于或等于13.7MPa的锅炉。
三、按形式分类1. 水管锅炉：在锅炉中水道布置成管束并通过燃烧室与烟气进行换热，如燃油水管锅炉、燃气水管锅炉等。
2. 烟管锅炉：在锅炉中热交换面布置成烟管，烟气经过锅炉内部的烟管与水进行换热，如燃煤烟管锅炉、核电站用烟管锅炉等。
3. 热油锅炉：将热媒油作为传热介质，在锅炉内部进行燃烧和换热，如燃油热油锅炉、燃气热油锅炉等。
四、按用途分类1. 工业锅炉：用于工业生产过程中的加热供能，如燃气工业锅炉、电厂锅炉等。
2. 动力锅炉：用于发电或驱动动力设备，如火电锅炉、核电锅炉等。
三、锅炉本体的安全技术要求1. 材料选择与质量控制：锅炉本体的材料选择应符合相关国家标准和规定，具备足够的强度、耐热性和耐蚀性等特性。
在材料的采购、检验和控制环节，应严格执行相关的质量控制要求，确保材料质量符合标准。
2. 设计标准与规范：锅炉本体的设计要符合相关的国家标准和规范，如《锅炉技术监察管理规程》、《锅炉及压力容器制造许可证管理规定》等，确保设计符合安全要求。

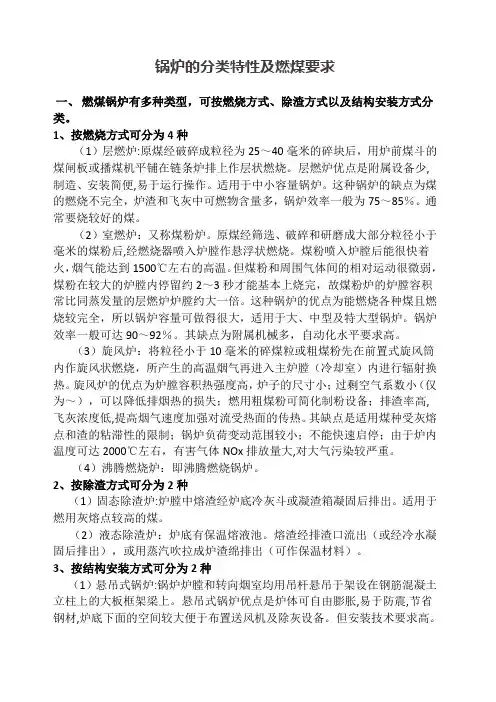

锅炉的分类特性及燃煤要求一、燃煤锅炉有多种类型，可按燃烧方式、除渣方式以及结构安装方式分类。
1、按燃烧方式可分为4种（1）层燃炉:原煤经破碎成粒径为25～40毫米的碎块后，用炉前煤斗的煤闸板或播煤机平铺在链条炉排上作层状燃烧。
层燃炉优点是附属设备少,制造、安装简便,易于运行操作。
适用于中小容量锅炉。
这种锅炉的缺点为煤的燃烧不完全，炉渣和飞灰中可燃物含量多，锅炉效率一般为75～85％。
通常要烧较好的煤。
（2）室燃炉：又称煤粉炉。
原煤经筛选、破碎和研磨成大部分粒径小于毫米的煤粉后,经燃烧器喷入炉膛作悬浮状燃烧。
煤粉喷入炉膛后能很快着火，烟气能达到1500℃左右的高温。
但煤粉和周围气体间的相对运动很微弱，煤粉在较大的炉膛内停留约2～3秒才能基本上烧完，故煤粉炉的炉膛容积常比同蒸发量的层燃炉炉膛约大一倍。
这种锅炉的优点为能燃烧各种煤且燃烧较完全，所以锅炉容量可做得很大，适用于大、中型及特大型锅炉。
锅炉效率一般可达90～92％。
其缺点为附属机械多，自动化水平要求高。
（3）旋风炉：将粒径小于10毫米的碎煤粒或粗煤粉先在前置式旋风筒内作旋风状燃烧，所产生的高温烟气再进入主炉膛（冷却室）内进行辐射换热。
旋风炉的优点为炉膛容积热强度高，炉子的尺寸小；过剩空气系数小（仅为～），可以降低排烟热的损失；燃用粗煤粉可简化制粉设备；排渣率高,飞灰浓度低,提高烟气速度加强对流受热面的传热。
其缺点是适用煤种受灰熔点和渣的粘滞性的限制；锅炉负荷变动范围较小；不能快速启停；由于炉内温度可达2000℃左右，有害气体NOx排放量大,对大气污染较严重。
（4）沸腾燃烧炉：即沸腾燃烧锅炉。
2、按除渣方式可分为2种（1）固态除渣炉:炉膛中熔渣经炉底冷灰斗或凝渣箱凝固后排出。
适用于燃用灰熔点较高的煤。
（2）液态除渣炉：炉底有保温熔液池。
熔渣经排渣口流出（或经冷水凝固后排出），或用蒸汽吹拉成炉渣绵排出（可作保温材料）。
3、按结构安装方式可分为2种（1）悬吊式锅炉:锅炉炉膛和转向烟室均用吊杆悬吊于架设在钢筋混凝土立柱上的大板框架梁上。

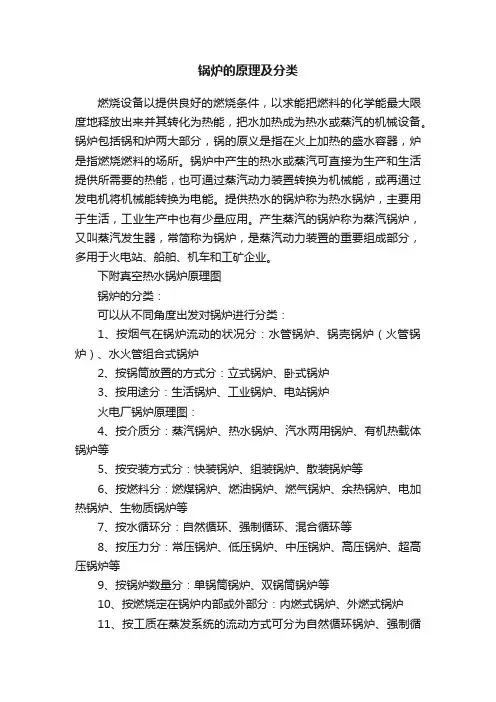

锅炉的原理及分类燃烧设备以提供良好的燃烧条件，以求能把燃料的化学能最大限度地释放出来并其转化为热能，把水加热成为热水或蒸汽的机械设备。
锅炉包括锅和炉两大部分，锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。
锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。
提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。
产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。
下附真空热水锅炉原理图锅炉的分类：可以从不同角度出发对锅炉进行分类：1、按烟气在锅炉流动的状况分：水管锅炉、锅壳锅炉（火管锅炉）、水火管组合式锅炉2、按锅筒放置的方式分：立式锅炉、卧式锅炉3、按用途分：生活锅炉、工业锅炉、电站锅炉火电厂锅炉原理图：4、按介质分：蒸汽锅炉、热水锅炉、汽水两用锅炉、有机热载体锅炉等5、按安装方式分：快装锅炉、组装锅炉、散装锅炉等6、按燃料分：燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉、电加热锅炉、生物质锅炉等7、按水循环分：自然循环、强制循环、混合循环等8、按压力分：常压锅炉、低压锅炉、中压锅炉、高压锅炉、超高压锅炉等9、按锅炉数量分：单锅筒锅炉、双锅筒锅炉等10、按燃烧定在锅炉内部或外部分：内燃式锅炉、外燃式锅炉11、按工质在蒸发系统的流动方式可分为自然循环锅炉、强制循环锅炉、直流锅炉等。
12、按制造级别分类：A级、B级、C级、D级、E级（按制造锅炉的压力分）13、按结构形式可分为锅壳锅炉（火管锅炉）、水管锅炉和水火管锅炉。
14、按容量大小可分为大型锅炉、中型锅炉和小型锅炉。
习惯上，蒸发量大于100t／h的锅炉为大型锅炉，蒸发量20～100t／h的锅炉为中型锅炉，蒸发量小于20t／h的锅炉为小型锅炉。
15、按蒸汽压力大小可分为低压锅炉（p≤2.5MPa）、中压锅炉（2.5MP＜p≤5.9MPa）、高压锅炉（p＝9.8MPa）、超高压锅炉（p ＝13.7MPa）等。

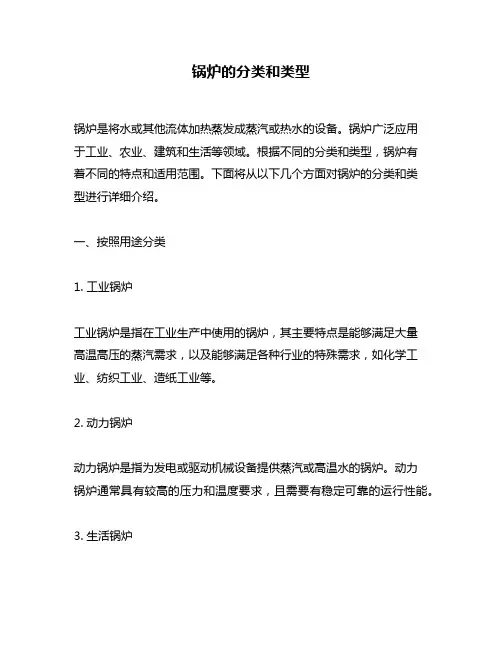

锅炉的分类和类型锅炉是将水或其他流体加热蒸发成蒸汽或热水的设备。
锅炉广泛应用于工业、农业、建筑和生活等领域。
根据不同的分类和类型，锅炉有着不同的特点和适用范围。
下面将从以下几个方面对锅炉的分类和类型进行详细介绍。
一、按照用途分类1. 工业锅炉工业锅炉是指在工业生产中使用的锅炉，其主要特点是能够满足大量高温高压的蒸汽需求，以及能够满足各种行业的特殊需求，如化学工业、纺织工业、造纸工业等。
2. 动力锅炉动力锅炉是指为发电或驱动机械设备提供蒸汽或高温水的锅炉。
动力锅炉通常具有较高的压力和温度要求，且需要有稳定可靠的运行性能。
3. 生活锅炉生活锅炉主要用于家庭供暖和生活用水加热等方面。
生活锅炉通常采用低压、低温的加热方式，以确保安全可靠。
二、按照结构分类1. 火管锅炉火管锅炉是一种传统的锅炉类型，其主要特点是采用单个或多个火管作为加热面，通过火与水之间的对流和辐射传热来加热水。
火管锅炉结构简单，制造成本较低，但效率相对较低。
2. 水管锅炉水管锅炉是一种常见的现代化锅炉类型。
其主要特点是采用多个水管作为加热面，通过水与火之间的对流和辐射传热来加热水。
水管锅炉效率高、安全可靠、适用范围广泛。
3. 燃气锅炉燃气锅炉是一种利用天然气或液化气等清洁能源作为主要能源的锅炉。
其主要特点是使用方便、环保节能、效率高等，逐渐取代了传统的以固体或液体能源为主要能源的锅炉。
三、按工作压力分类1. 低压锅炉低压锅炉指工作压力小于或等于0.1MPa的锅炉。
低压锅炉主要用于生活和小型工业领域。
2. 中压锅炉中压锅炉指工作压力在0.1MPa~3.9MPa之间的锅炉。
中压锅炉主要用于中型工业领域。
3. 高压锅炉高压锅炉指工作压力大于等于4MPa的锅炉。
高压锅炉主要用于大型电站和重工业领域。
四、按传热方式分类1. 对流式锅炉对流式锅炉是指通过水与火之间的对流传递能量来加热水。
对流式锅炉结构简单，制造成本较低，但效率相对较低。
2. 辐射式锅炉辐射式锅炉是指通过火与水之间的辐射传递能量来加热水。

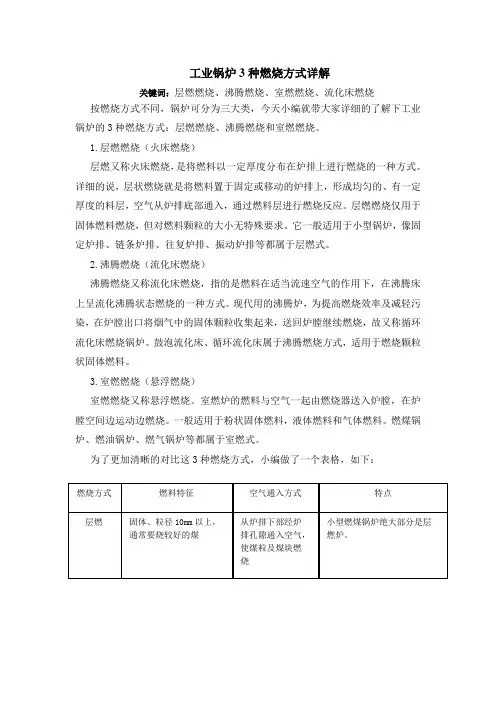

工业锅炉3种燃烧方式详解关键词：层燃燃烧、沸腾燃烧、室燃燃烧、流化床燃烧按燃烧方式不同，锅炉可分为三大类，今天小编就带大家详细的了解下工业锅炉的3种燃烧方式：层燃燃烧、沸腾燃烧和室燃燃烧。
1.层燃燃烧（火床燃烧）层燃又称火床燃烧，是将燃料以一定厚度分布在炉排上进行燃烧的一种方式。
详细的说，层状燃烧就是将燃料置于固定或移动的炉排上，形成均匀的、有一定厚度的料层，空气从炉排底部通入，通过燃料层进行燃烧反应。
层燃燃烧仅用于固体燃料燃烧，但对燃料颗粒的大小无特殊要求。
它一般适用于小型锅炉，像固定炉排、链条炉排、往复炉排、振动炉排等都属于层燃式。
2.沸腾燃烧（流化床燃烧）沸腾燃烧又称流化床燃烧，指的是燃料在适当流速空气的作用下，在沸腾床上呈流化沸腾状态燃烧的一种方式。
现代用的沸腾炉，为提高燃烧效率及减轻污染，在炉膛出口将烟气中的固体颗粒收集起来，送回炉膛继续燃烧，故又称循环流化床燃烧锅炉。
鼓泡流化床、循环流化床属于沸腾燃烧方式，适用于燃烧颗粒状固体燃料。
3.室燃燃烧（悬浮燃烧）室燃燃烧又称悬浮燃烧。
室燃炉的燃料与空气一起由燃烧器送入炉膛，在炉膛空间边运动边燃烧。
一般适用于粉状固体燃料，液体燃料和气体燃料。
燃煤锅炉、燃油锅炉、燃气锅炉等都属于室燃式。
为了更加清晰的对比这3种燃烧方式，小编做了一个表格，如下：燃烧方式燃料特征空气通入方式特点层燃固体、粒径10mm以上，通常要烧较好的煤从炉排下部经炉排孔隙通入空气，使煤粒及煤块燃烧小型燃煤锅炉绝大部分是层燃炉。
室燃气体、液体、固体燃料都可以在室燃炉中燃烧，煤粉是大部分粒径小于0．1mm的细粉室燃炉的燃料与空气一起由燃烧器送入炉膛，在炉膛空间边运动边燃烧。
可以烧劣质煤，但有时燃烧不稳定，对运行操作要求很高，难于间断运行。
现代燃煤电站锅炉绝大部分是室燃炉。
沸腾沸腾炉所烧的煤粒比一般层燃炉的煤粒要小，但比煤粉的粒径要大，其颗粒度大部分在0。
2—3mm之间。
煤粒分布在炉排(布风板)上方，但它既不固定在炉排上，也不随空气流动，而是随着炉排下的鼓风上下翻腾跳动。

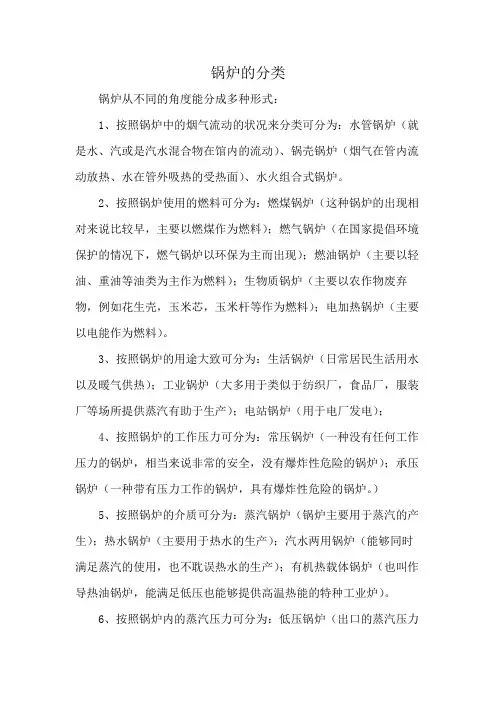

锅炉的分类锅炉从不同的角度能分成多种形式：1、按照锅炉中的烟气流动的状况来分类可分为：水管锅炉（就是水、汽或是汽水混合物在馆内的流动）、锅壳锅炉（烟气在管内流动放热、水在管外吸热的受热面）、水火组合式锅炉。
2、按照锅炉使用的燃料可分为：燃煤锅炉（这种锅炉的出现相对来说比较早，主要以燃煤作为燃料）；燃气锅炉（在国家提倡环境保护的情况下，燃气锅炉以环保为主而出现）；燃油锅炉（主要以轻油、重油等油类为主作为燃料）；生物质锅炉（主要以农作物废弃物，例如花生壳，玉米芯，玉米杆等作为燃料）；电加热锅炉（主要以电能作为燃料）。
3、按照锅炉的用途大致可分为：生活锅炉（日常居民生活用水以及暖气供热）；工业锅炉（大多用于类似于纺织厂，食品厂，服装厂等场所提供蒸汽有助于生产）；电站锅炉（用于电厂发电）；4、按照锅炉的工作压力可分为：常压锅炉（一种没有任何工作压力的锅炉，相当来说非常的安全，没有爆炸性危险的锅炉）；承压锅炉（一种带有压力工作的锅炉，具有爆炸性危险的锅炉。
）5、按照锅炉的介质可分为：蒸汽锅炉（锅炉主要用于蒸汽的产生）；热水锅炉（主要用于热水的生产）；汽水两用锅炉（能够同时满足蒸汽的使用，也不耽误热水的生产）；有机热载体锅炉（也叫作导热油锅炉，能满足低压也能够提供高温热能的特种工业炉）。
6、按照锅炉内的蒸汽压力可分为：低压锅炉（出口的蒸汽压力不大于2.5MPa的锅炉）；中压锅炉（出口蒸汽压力在2.94~4.90MPa 之间的锅炉）；次高压锅炉（出口蒸汽压力在中压锅炉与高压锅炉之间的锅炉）；高压锅炉（出口蒸汽压力高于5.88MPa低于9.81PMa的锅炉）；除此之外还有超高压锅炉、压临界压力锅炉以及超压临界锅炉。
7、按照锅炉数量可分为：单锅筒锅炉（工作压力在1.3MPa，蒸发量在4t/h的快装出厂的锅炉）；双筒锅炉（工作压力在1.3MPa，蒸发量在2t/h或是4t/h的锅炉）。
8、按照锅炉外形可分为：立式锅炉（这种锅炉的容量以及占地空间都比较小，所以也比较灵活）；卧式锅炉（这类锅炉的容量以及外观都比较大，占地空间也大）。

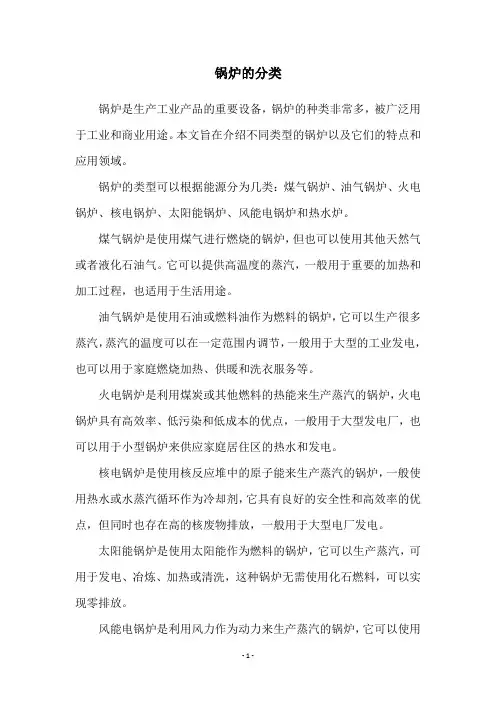

锅炉的分类锅炉是生产工业产品的重要设备，锅炉的种类非常多，被广泛用于工业和商业用途。
本文旨在介绍不同类型的锅炉以及它们的特点和应用领域。
锅炉的类型可以根据能源分为几类：煤气锅炉、油气锅炉、火电锅炉、核电锅炉、太阳能锅炉、风能电锅炉和热水炉。
煤气锅炉是使用煤气进行燃烧的锅炉，但也可以使用其他天然气或者液化石油气。
它可以提供高温度的蒸汽，一般用于重要的加热和加工过程，也适用于生活用途。
油气锅炉是使用石油或燃料油作为燃料的锅炉，它可以生产很多蒸汽，蒸汽的温度可以在一定范围内调节，一般用于大型的工业发电，也可以用于家庭燃烧加热、供暖和洗衣服务等。
火电锅炉是利用煤炭或其他燃料的热能来生产蒸汽的锅炉，火电锅炉具有高效率、低污染和低成本的优点，一般用于大型发电厂，也可以用于小型锅炉来供应家庭居住区的热水和发电。
核电锅炉是使用核反应堆中的原子能来生产蒸汽的锅炉，一般使用热水或水蒸汽循环作为冷却剂，它具有良好的安全性和高效率的优点，但同时也存在高的核废物排放，一般用于大型电厂发电。
太阳能锅炉是使用太阳能作为燃料的锅炉，它可以生产蒸汽，可用于发电、冶炼、加热或清洗，这种锅炉无需使用化石燃料，可以实现零排放。
风能电锅炉是利用风力作为动力来生产蒸汽的锅炉，它可以使用机械设备或水轮机来将风力变为电力，然后利用电力来加热水，达到生产蒸汽的目的，这种锅炉不消耗任何传统的燃料，可以实现环保。
热水炉是一种以电的加热方式来生产热水的炉子，这种炉子使用温度传感器或温控开关来控制温度，一般用于家庭用途，也可以用于工厂加工加热。
以上是锅炉的不同类型及其特点介绍，在使用锅炉时，需要结合实际情况，根据自己的需要选择合适的锅炉类型，以保证发电的稳定性和安全性。
每一种锅炉都有其特定的使用领域，在满足实际使用需求的同时，应当充分考虑环保的要求，减少能源的浪费，节省经济成本。

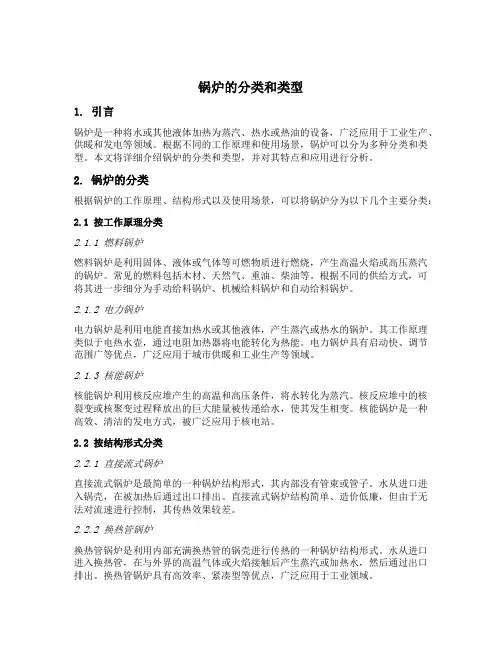

锅炉的分类和类型1. 引言锅炉是一种将水或其他液体加热为蒸汽、热水或热油的设备，广泛应用于工业生产、供暖和发电等领域。
根据不同的工作原理和使用场景，锅炉可以分为多种分类和类型。
本文将详细介绍锅炉的分类和类型，并对其特点和应用进行分析。
2. 锅炉的分类根据锅炉的工作原理、结构形式以及使用场景，可以将锅炉分为以下几个主要分类：2.1 按工作原理分类2.1.1 燃料锅炉燃料锅炉是利用固体、液体或气体等可燃物质进行燃烧，产生高温火焰或高压蒸汽的锅炉。
常见的燃料包括木材、天然气、重油、柴油等。
根据不同的供给方式，可将其进一步细分为手动给料锅炉、机械给料锅炉和自动给料锅炉。
2.1.2 电力锅炉电力锅炉是利用电能直接加热水或其他液体，产生蒸汽或热水的锅炉。
其工作原理类似于电热水壶，通过电阻加热器将电能转化为热能。
电力锅炉具有启动快、调节范围广等优点，广泛应用于城市供暖和工业生产等领域。
2.1.3 核能锅炉核能锅炉利用核反应堆产生的高温和高压条件，将水转化为蒸汽。
核反应堆中的核裂变或核聚变过程释放出的巨大能量被传递给水，使其发生相变。
核能锅炉是一种高效、清洁的发电方式，被广泛应用于核电站。
2.2 按结构形式分类2.2.1 直接流式锅炉直接流式锅炉是最简单的一种锅炉结构形式，其内部没有管束或管子。
水从进口进入锅壳，在被加热后通过出口排出。
直接流式锅炉结构简单、造价低廉，但由于无法对流速进行控制，其传热效果较差。
2.2.2 换热管锅炉换热管锅炉是利用内部充满换热管的锅壳进行传热的一种锅炉结构形式。
水从进口进入换热管，在与外界的高温气体或火焰接触后产生蒸汽或加热水，然后通过出口排出。
换热管锅炉具有高效率、紧凑型等优点，广泛应用于工业领域。
水壁管锅炉是一种采用垂直或水平排列的水冷壁作为传热面的锅炉结构形式。
在水壁管中循环流动的水受到高温气体或火焰的加热，产生蒸汽或加热水。
水壁管锅炉具有传递能量快、结构牢固等特点，广泛应用于火电厂等大型发电设备。
