自动喷水灭火系统是这类灭火设施的总称。
按洒水喷头的型式不同，有闭式系统和开式系统之分；按适用场所和工况不同，有湿式系统、干式系统、预作用系统、重复启闭预作用系统、干湿式交替系统和闭式自动喷水―泡沫联用灭火系统等多种系统；开式系统也有雨淋系统和开式自动喷水―泡沫联用灭火系统之分。
湿式、干式系统应在开放一只喷头后自动启动，预作用、雨淋系统应在火灾探测器动作报警时自动启动。
湿式系统，用于环境温度不低于4℃，且不高于70℃的场所；干式系统，用于环境温度低于4℃，或高于70℃的场所；预作用系统，用于系统处于准工作状态时，严禁管道漏水的场所；严禁系统误喷的场所；替代干式系统的场所；重复启闭预作用系统，用于灭火后必须及时停止喷水的场所；雨淋系统，用于火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所；严重Ⅱ级场所；室内净空高度超过《喷淋规范》有关条文规定，且必须迅速扑救初期火灾的场所。
干式喷水灭火系统：干式喷水灭火系统是为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统的基础上发展起来的。
该系统是由闭式喷头、管道系统、干式报警阀、报警装置、充气设备、排气设备和供水设备等组成。
其管路和喷头内平时没有水，只处于充气状态，故称之为干式系统或干管系统。
干式喷水灭火系统的主要特点是在报警阀后管路内无水，不怕冻结，不怕环境温度高。
因此，该系统适用于环境温度低于4℃和高于70℃的建筑物和场所。
干式喷水灭火系统与湿式喷水灭火系统相比，因增加一套充气设备，且要求管网内的气压要经常保持在一定范围内，因此，管理比较复杂，投资较大。
在喷水灭火速度上不如湿式系统来得快。
预作用喷水灭火系统：预作用系统是将火灾自动探测报警技术和自动喷水灭火系统有机地结合起来，对保护对象起了双重保护作用。
预作用系统由闭式喷头、管道系统、雨淋阀、火灾探测器、报警控制装置、充气设备、控制组件和供水设施部件组成。
这种系统平时呈干式，在火灾发生时能实现对火灾的初期报警，并立刻使管网充水将系统转变为湿式。
雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋、湿式、干式、预作用各系统的区别以及适用场所雨淋系统用的是开式喷头，其余用的都是闭式喷头。
雨淋系统动作时，雨淋阀开启后所有的喷头都会动作，用在火灾蔓延迅速的地方，或者是高度超出闭式喷头保护的地方。
比如舞台，摄影棚。
湿式系统最普遍，使用场所注意温度4-70，还有就是对水渍要求不高的场所。
干式系统使用在一般场所，正好可以用在温度低于4，或高于70的场所。
如冷冻库，或是加工车间。
就是灭火系统有时间上的滞后。
预作用系统是在干式系统的基础上，与火灾探测系统连锁，在探测器动作后，将干式系统转化为湿式系统。
雨淋系统为开式自动喷水灭火系统的一种，系统所使用的喷头为开式喷头，发生火灾时，系统保护区域上的所有喷头一起喷水灭火。
(一)雨淋系统的组成和工作原理雨淋系统通常由三部分组成：(1)火灾探测传动控制系统；(2)自动控制成组作用阀门系统；(3)带开式喷头的自动喷水灭火系统。
其中火灾探测传动控制系统可采用火探测器、传动管网或易熔合金锁封来启动成组作用阀。
火灾探测器、传动管网、易熔锁封控制属自动控制手段。
当采用自动手段时，还应设手动装置备用。
自动控制成组作用阀门系统，可采用雨淋阀或雨淋阀加湿式报警阀。
雨淋系统可分为空管式雨淋系统和充水式雨淋系统两大类型。
充水式雨淋系统的灭火速度比空管式雨淋系统快，实际应用时，可根据保护对象的要求来选择合适的形式。
在实际应用中，雨淋系统通常有以下几种组成形式：1.立式雨淋阀系统立式雨淋系统平时喷水管网为干管状态，属于空管雨淋系统，该系统结构较简单，但在水源压力不稳定时，易发生误动作。
2.由湿式报警阀和雨淋阀组成的雨淋系统此系统平时喷水管网为干管状态，属于空管雨淋系统，该系统的报警阀组由湿式报警阀和雨淋阀组成，能有效地防止水源压力不稳定而造成系统的误动作，系统工作比较稳定。
3.充水式雨淋系统此系统雨淋阀后管网内平时充以静压水，水面低于开式喷头的出口，并由溢流管保持恒定平面。

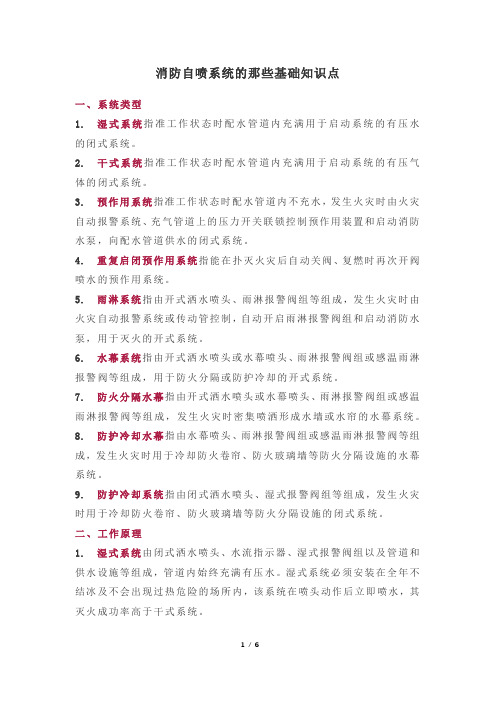

消防自喷系统的那些基础知识点一、系统类型1.湿式系统指准工作状态时配水管道内充满用于启动系统的有压水的闭式系统。
2. 干式系统指准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。
3. 预作用系统指准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。
4.重复启闭预作用系统指能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。
5.雨淋系统指由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。
6. 水幕系统指由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔或防护冷却的开式系统。
7. 防火分隔水幕指由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。
8. 防护冷却水幕指由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的水幕系统。
9. 防护冷却系统指由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。
二、工作原理1. 湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，管道内始终充满有压水。
湿式系统必须安装在全年不结冰及不会出现过热危险的场所内，该系统在喷头动作后立即喷水，其灭火成功率高于干式系统。
2. 干式系统在准工作状态时配水管道内充有压气体，因此使用场所不受环境温度的限制。
与湿式系统的区别在于，干式系统采用干式报警阀组，并设置保持配水管道内气压的充气设施。
该系统适用于有冰冻危险或环境温度有可能超过70℃、使管道内的充水汽化升压的场所。
干式系统的缺点是发生火灾时，配水管道必须经过排水充气过程，因此延迟了开始喷水的时间，对于可能发生蔓延速度较快火灾的场所，不适合采用此种系统。
预作用喷淋系统预作用喷淋系统是一种常见的灭火设备，主要用于提前探测火灾并进行初步扑救。
它可以在火灾发生前就自动运行，喷洒水雾或灭火剂，有效地控制火势发展，保护人员和财产的安全。
预作用喷淋系统由感烟探测器、控制阀、喷淋头和水泵等组成。
当感烟探测器检测到烟雾时，会自动触发控制阀，将阀门打开，水泵开始工作。
随后，喷淋头会喷洒出大量的水雾或灭火剂，形成一个保护屏障，将火势限制在一定范围内。
预作用喷淋系统具有多重优势。
首先，它可以及时发现火灾，提前进行火灾控制。
在火焰还未完全形成之前，就可以喷洒大量的水雾或灭火剂，降低燃烧区域的温度，迅速灭火，阻止火势蔓延。
其次，预作用喷淋系统可以喷洒雾状水，形成湿雾状的灭火环境，减少烟雾和有毒气体的产生，保护人员的呼吸系统，降低火灾现场的危害。
此外，由于预作用喷淋系统一般采用自动控制，无需人工干预，可以在火灾发生的第一时间进行喷淋，极大提高了灭火的效果。
预作用喷淋系统广泛应用于各类高温、易燃易爆场所。
例如，工厂厂房、仓库储存区、车间车间等地方都是预作用喷淋系统的安装对象。
此外，还有一些特殊场所，如电气设备机房、油库、化工厂等，也需要安装预作用喷淋系统进行有效的火灾控制。
预作用喷淋系统的应用不仅可以确保人员的安全，减少火灾对设备和物资的损害，还可以保护工作环境的整体安全。
然而，预作用喷淋系统也有一些局限性。
首先，由于系统是提前运行的，可能会存在误报的情况。
一旦感烟探测器误认为是火灾，系统就会自动触发喷淋头喷洒水雾或灭火剂，可能造成不必要的浪费和损失。
此外，喷淋头的故障也可能导致系统无法正常启动，影响火灾控制效果。
因此，在安装和维护预作用喷淋系统时，需要密切关注系统的性能和工作状况，确保设备的正常运行。
综上所述，预作用喷淋系统是一种灵活、高效、自动化的灭火设备，可以提前探测火灾、自动喷洒水雾或灭火剂，有效控制火势蔓延，保护人员和财产的安全。
虽然系统可能存在误报问题和喷淋头的故障风险，但只要合理安装和维护，遵循操作规程，预作用喷淋系统仍然是灭火领域中一种十分可靠的装备。

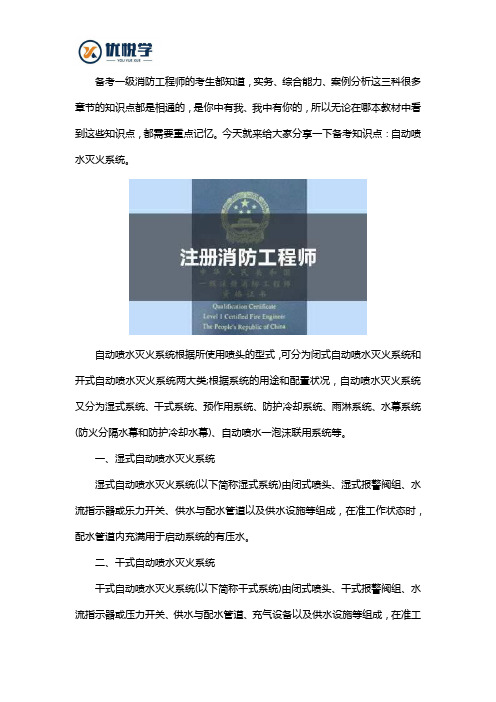

备考一级消防工程师的考生都知道，实务、综合能力、案例分析这三科很多章节的知识点都是相通的，是你中有我、我中有你的，所以无论在哪本教材中看到这些知识点，都需要重点记忆。
今天就来给大家分享一下备考知识点：自动喷水灭火系统。
自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类;根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、防护冷却系统、雨淋系统、水幕系统(防火分隔水幕和防护冷却水幕)、自动喷水一泡沫联用系统等。
一、湿式自动喷水灭火系统湿式自动喷水灭火系统(以下简称湿式系统)由闭式喷头、湿式报警阀组、水流指示器或乐力开关、供水与配水管道以及供水设施等组成，在准工作状态时，配水管道内充满用于启动系统的有压水。
二、干式自动喷水灭火系统干式自动喷水灭火系统(以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
三、预作用自动喷水灭火系统预作用自动喷水灭火系统(以下简称预作用系统)由闭式喷头、预作用装置、水流报警装厨供水与配水管道、充气设备和供水设施等组成。
在准工作状态时，配水管道内不充水，发出水灾时，由火灾报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，并转换为湿式系统。
预作用系统与湿式系统、干式系统的不同之处在于系统采用预作用装置，并配套设置火灾自动报警系统。
四、雨淋系统雨淋自动喷水灭火系统由开式喷头、雨淋报警阀组、水流报警装置、供水与配水管道以及供水设施等组成。
它与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋报警阀控制暗水范围，由配套的火灾自动报警系统或传动管控制，自动启动雨淋报警阀组和启动消防水泵。
五、水幕系统水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀组、供水与配水管道、控制阀以及水流报警装置(水流指示器或压力开关)等组成。
自动喷水灭火系统-系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置情况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。
自动喷水灭火系统的分类见图3-3-1。
图3-3-1自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。
湿式系统的组成如图3-3-2。
图3-3-2湿式系统示意图1－消防水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－湿式报警阀组8－配水干管9－水流指示器10－配水管11－闭式喷头12－配水支管13－末端试水装置14－报警控制器15－泄水阀16－压力开关17－信号阀18－驱动电机二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。
干式系统的组成如图3-3-3。
图3-3-3干式系统示意图1－消防水池2－水泵3－止回阀4－闸阀5－水泵接合器6－消防水箱7－干式报警阀组8－配水干管9－配水管10－闭式喷头11－配水支管12－排气阀13－电动阀14－报警控制器15－泄水阀16－压力开关17－信号阀18－驱动电机三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同地地方，在于系统采用雨淋阀，并配套设置火灾自动报警系统。
今天我们一起学习自动喷水灭火系统，通常我们也叫喷淋系统。
自动喷水灭火系统是一种在发生火灾时能自动打开喷头喷水灭火并同时发出火警信号的一种消防灭火设施。
与消火栓系统不同，消火栓灭火系统并不能自动灭火，需要消防人员进行灭火，而自动喷水灭火系统主要特征是通过加压设备将水送入管网中，到带有热敏元件的喷头处。
喷头在火灾的热环境中自动打开，开启洒水灭火，通常喷头下方的覆盖面积大约为12平方米。
自动喷水灭火系统的扑火效率非常高，初期火灾的灭火效率在97%以上。
如初期火灾发现及时灭火迅速，可以减少很多不必要的财产损失，甚至是人员伤亡。
以下是高层建筑或场所应设置自动灭火系统的地方。
有些地方是宜设置自动灭火系统，比如说一类高层建筑及其地下室和半地下室，二类高层建筑及其地下室和半地下室，高层民用建筑内的歌舞娱乐设施等，建筑高度大于100平方米的住宅建筑。
注意一下在我们的防火设计规范中，如果提到宜是必须的意思，是强制性规范。
自动喷水灭火系统的一般包括湿式自动喷水灭火，干式、预作用式以及雨淋式自动灭火系统。
我们通常根据管网中是否有水或者不同的喷头，将自动喷水灭火系统分为喷头常闭式的自动灭火系统和喷头常开式的自动灭火系统。
首先是湿式自动灭火系统，这一种是喷头常闭的灭火系统。
管网中充满着有压力的水，当建筑物发生火灾的时候，火点温度达到开启闭式喷头时，喷头就会出水灭火。
湿式自动喷水灭火系统的优点是灭火及时扑救效率高，但由于是湿式自动灭火系统中管网里一直都会充满有压的水，当发生渗漏的时候会破坏室内环境。
所以该系统只适用于室内环境温度在4度和70度之间的建筑物，如以过低的话可能会造成冰冻或泄露。
湿式灭火系统系统图当发生火灾的时候喷头开启喷水灭火，同时报警阀和水流指示器开始动作，报警阀动作以后，一方面高位水箱开始供水，另一方面通知水力警铃和压力开关，消防控制室在收到火警后会去确认火警，确认无误后会打开消防联动设施，如切断电源打开消防水泵和防排烟设备等。
必须掌握自动喷水灭火系统的四大系统及四大报警阀组解析2017-08-301.湿式自动喷水灭火系统系统工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
系统工作流程图：湿式报警阀组结构图：注：1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。
2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。
3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。
湿式报警阀组的不同状态：伺应状态工作状态2、干式自动喷水灭火系统系统工作原理配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。
发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。
不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。
系统工作流程图：干式报警阀组结构图：注：1、系统侧压力表测试的为系统气压。
2、干式报警阀组有体外防复位机构，湿式报警阀组没有。
3、气路止回阀：防止系统灭火时，水流进入供气管路。
4、安全阀：供气管路压力过高时泄压。
5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。
6、无延迟器。
干式报警阀组的不同状态：伺应状态工作状态3.雨淋自动喷水灭火系统系统工作原理当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。
预作用、干式、雨淋系统-适用场所·设计参数的确定第一章干式系统一、设计基本参数：1、干式系统的喷水强度应按《喷规》表5.0.1、表5.0.4-1~表5.0.4-5的规定值确定，系统作用面积应按对应值的1.3倍确定；注：系统最不利点处洒水喷头的工作压力不应低于0.05MPa。
注：1.货架储物高度大于7.5m时，应设置货架内置洒水喷头。
顶板下洒水喷头的喷水强度不应低于18L/（min·m²），作用面积不应小于200m²，持续喷水时间不应小于2h。
2.本表及表5.0.4-2、5.0.4-5中字母“J”表示货架内置洒水喷头，“J”前的数字表示货架内置洒水喷头的层数。
注：货架储物高度大于7.5m时，应设置货架内置洒水喷头。
顶板下洒水喷头的喷水强度不应低于20L/（min·m²），作用面积不应小于200m²，持续喷水时间不应小于2h。
注：1.作用面积不应小于200m²，持续喷水时间不应低于2h。
2.序号4，6，7，11：货架内设置一排货架内置洒水喷头时，喷头的间距不应大于3.0m；设置两排或多排货架内置洒水喷头时，喷头的间距不应大于3.0×2.4（m）。
3.序号9：货架内设置一排货架内置洒水喷头时，喷头的间距不应大于2.4m，设置两排或多排货架内置洒水喷头时，喷头的间距不应大于2.4×2.4（m）。
4.序号8：应采用流量系数K等于161，202，242，363的洒水喷头。
5.序号10：应采用流量系数K等于242，363的洒水喷头。
6.货架储物高度大于7.5m时，应设置货架内置洒水喷头，顶板下洒水喷头的喷水强度不应低于22.0L/（min·m²），作用面积不应小于200m²，持续喷水时间不应小于2h。
注：1.A一袋装与无包装的发泡塑料橡胶；B一箱装的发泡塑料橡胶；C一袋装与无包装的不发泡塑料橡胶；D一箱装的不发泡塑料橡胶。
