人教版九年级全一册第十九章生活用电测试卷

九年级全一册 《第十九章 生活用电》质量检测试卷（满分：100分）（时间：60分钟） 班级学号 姓名一、选择题（每题3分，共60分，把你认为正确的答案序号填写在表格中）。

1．（2016山西）“注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是A B C D A ．在电线上晒衣服B ．用湿毛巾擦正在工作的台灯C ．用电器的金属外壳要接地D ．有人触电要先用手拉开2．（2016河南）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是A ．灯泡和两孔插座是串联的B ．试电笔接触M 点，氖管不发光C ．开关、灯泡和三孔插座的连接是错误的D ．试电笔插入两孔插座的左孔，氖管发光3．（2016衡阳）关于家里电路和安全用电，下列说法不正确的是 A ．使用试电笔时，手指要按住笔尾金属体，用笔尖接触被测的导线B．电路中电流过大时使保险丝熔断，原因可能是短路也可能是用电器的总功率过大C．有金属外壳的家用电器使用三脚插头D．对人体的安全电压是36V4．（2016湘潭）下列做法符合安全用电要求的是A．电冰箱外壳接地B．用铁丝代替保险丝接在家庭电路中C．用湿手插拔电源插头D．一个插座上同时使用多个大功率用电器5．（2016长沙）下列符合安全用电要求的是A．湿手触摸开关B. 发现有人触电时，未切断电源，直接用手拉开触电者C. 有金属外壳的用电器使用三孔插座D. 随意搬动亮着的台灯或工作的电扇6．（2016株洲）一种试电笔的构造如图所示，下列说法正确的是A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体7.（2016郴州）关于生活用电，下列说法正确的是A．更换灯泡前应断开电源开关B．用电器开关短路会造成电路中电流过大C．保险丝可以用铜丝来代替D．我国家庭电路的电压是36V8.（2016怀化）以下图形符合安全用电原则的是A B C DA．在同一插座上使用多个电功率电器B．在高压线下钓鱼C．发生触电时立即切断电源D．用湿手触摸开关9.（2016湘西）为确保安全用电，日常生活中我们必须遵守安全用电原则，下列这些行为不符合安全用电原则的是A．不接触低压带电体B．不靠近高压带电体C．不弄湿用电器D．可以用铜丝代替保险丝10.（2016益阳）为确保用电安全，日常生活中下列做法错误的是A．不接触低压带电体，不靠近高压带电体B．更换开关、搬动电器前应断开开关C．不弄湿用电器，不损坏绝缘层D．控制电灯的开关装在零线上11.（2016永州）下列有关符合安全用的说法是A．外壳损坏的插座及时更换B．用电器着火，应迅速向用电器泼水C．发现有人触电，立即用手把人拉开D．使用试电笔时手指要接触笔尾金属体12.（2016张家界）下图中是一些人在生活用电中的几种做法，其中正确的是A B C DA．电线上晾衣服B．湿手触摸电器C．灯泡与开关的连接D．大功率的用电器同时使用13.（2016北京）关于安全用电，下列做法中正确的是A．更换灯泡时先断开电源开关B．在高压线下放风筝C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机14.（2016陕西）下列符合安全用电的做法是A．将电风扇三线插头最长的脚弯曲后，插在两孔插座上使用B．家庭电路出现故障，断电后进行维修C．将开关接在家庭电路的零线上D．拔插头时直接用手拽插头上的电线15.（2016内江）下列有关用电常识的做法中正确的是A.可以在绝缘的电线上晾晒衣物B.发现有人出现高压跨步电压触电时，可以走近直接用绝缘物将高压电线拨开C.在户外遇到雷雨天气时，躲在树下比较安全D.在户外遇到雷雨天气时，最好不要撑着金属杆的雨伞在雨中行走16.（2016枣庄）家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成了断路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸17.（2016南平）如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是A．接线板的插头是两脚插头B．两孔插座和三孔插座是串联的C．接线板上的开关和指示灯是并联的D．使用多个大功率用电器时，不要同时接在同一接线板18.（2016揭阳）关于生活用电常识，下列符合要求的是A．使用测电笔时手指碰到笔尾的金属体会触电B．三脚插头的用电器也可以插入两孔插座C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以19. （2016绵阳）现在一般标准住宅户内配电系统都使用了空气开漏电保护器、三线插座等设备，有一配电系统如图所示，其中各个设备的特征是A．电能表上可以直接读了应该交的电费B．空气开关的作用与保险丝的作用完全相同C．三线插座正中间的插孔该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地20．（2016孝感）家庭电路中，下列操作符合要求的是A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上二、填空题（每空2分，共24分）21．（2016南昌）如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管（选填“发光”或“不发光”）；C孔应接线，是为了防止用电器金属外壳，避免对人体造成伤害。

第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1.关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上2.某家庭电路的部分情况如图所示，下列说法正确的是 ( )A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。

对此电路,下列说法正确的是( )A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替5.某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小6.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头插入这个插座时,导致火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸7.下列关于安全用电的说法中正确的是()A. 有金属外壳的家用电器一般都使用两脚插头B. 使用试电笔时,手必须接触笔尾的金属体C. 照明电路中开关接在火线或零线上都可以D. 增加大功率的用电器时,只需换上足够粗的保险丝即可8.如图所示，以下操作不会发生触电事故的是 ( )A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线9.下列做法不符合安全用电原则的是()A.遇到有人触电,先切断电源B.将洗衣机的金属外壳接地C.及时更换破损的导线D.用湿手插拔用电器插头10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二．填空题（4*5=20分）11. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;用测电笔来辨别家庭电路的火线和零线时,手必须接触,当笔尖接触导线时,若氖管发光,则该导线是线。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

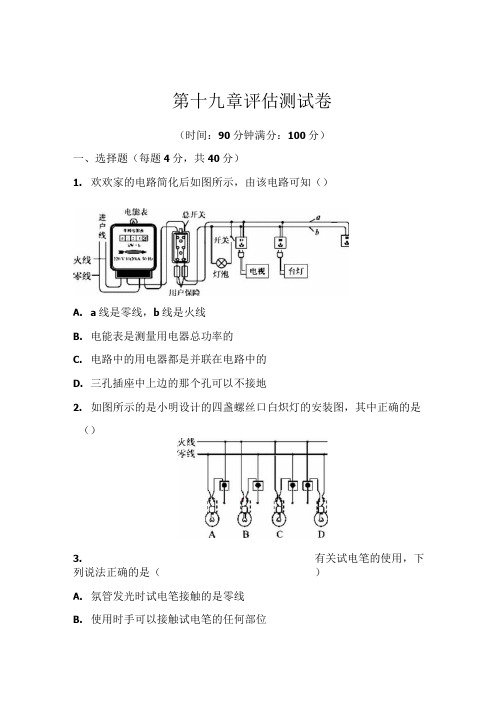

第十九章评估测试卷（时间：90分钟满分：100分）一、选择题（每题4分，共40分）1.欢欢家的电路简化后如图所示，由该电路可知（）A.a线是零线，b线是火线B.电能表是测量用电器总功率的C.电路中的用电器都是并联在电路中的D.三孔插座中上边的那个孔可以不接地2.如图所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（）3.有关试电笔的使用，下列说法正确的是（）A.氛管发光时试电笔接触的是零线B.使用时手可以接触试电笔的任何部位C.试电笔不能用来辨别电池的正负极D.试电笔与手接触的部分都是绝缘体火线■B（第3题图）（第4题图）（第5题图）4.将如图所示完好的接线板连入家庭电路中，闭合开关S,指示灯发光。

再将台灯插入接线板上的插座，台灯与指示灯都能发光。

则（）A.该接线板的连接线内只有火线和零线两根导线B.台灯与指示灯串联，并受开关S控制C.台灯与指示灯并联，开关S在干路上D.该接线板上有5个插孔会使检测的试电笔氤管发光5.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氛管均发光。

则电路中的故障是（）A.电热壶所在电路的B、C间断路B.插座的接地线断路C.电路的C、D间导线断路D.电路的A、B间导线断路6.在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A.雷雨天，应避免在高大建筑物和大树下避雨B.发现有人触电，不能用手直接拉动触电的人体，应先切断电源C.电器设备失火，应迅速用水灭火D.有金属外壳的电器用三孔插座下列做法中，不符合安全用电要求的是（）A. 雷雨闪电时，不要在树下躲雨B. 空调插头应选用图中的乙C. 发生触电时，首先要切断电源D. 做卫生时不能用湿抹布擦插座面板8. 夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检 查保险丝完好，用试电笔检查插座的两孔，氧管均发光。

九年级物理全册第十九章生活用电综合测试题1．对人体来说，安全电压一般不高于____V。

在家庭电路中，通常用_________判断火线和零线，用___________测量电路消耗的电能。

2．小乐家的洗衣机在使用时，接触到金属门柄会“麻手”。

可解决的办法是给洗衣机电路____________(填“增接零线”“加接地线”或“增接熔丝”)。

3．(小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是__________________；小军暂不使用烤箱，在手湿的情况下重新合上空气开关(继续炒菜)，这个做法________(填“符合”或“不符合”)安全用电原则。

4．雷电是一种强烈的放电现象，高大建筑物的顶端都装有________米预防雷击，人体被淋湿后，人体的电阻将_______，安全电压将______。

(后两空填“变大”“变小”或“不变”)5．如图所示中有关家庭电路的连接完全正确的是( )6．家庭经常用到的三孔插座和三脚插头，如图所示，下面几种接法正确的是( )A．1孔接地，1脚接用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．不论哪孔接地，哪脚接用电器外壳都可以7．下列现象不会引起家庭电路发生火灾的是( )A．用电器总功率过大B．短路C．开关内两根线相碰D．线路连接处接触不良8．下列做法不符合安全用电原则的是( )A．控制灯的开关要接在零线上B．要换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线及时更换9．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在____方框中。

安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为____________。

10．如图所示为家庭中常用的电热水壶，下表列出了其部分技术参数，该电热水壶正常工作时的电流是_______A。

《生活用电》检测题一、单选题1．关于家庭电路和安全用电的知识，下列说法中正确的是（）A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施C．发现高压输电线掉落在地面上时，可以走近用木棍挑开D．试电笔不能用来检查电气设备的外壳是否带电2．某同学家的保险保险丝熔断了，其原因A．一定是用电器的额定电压过高B．一定是用电器的额定功率太大C．一定是电路中某处断路D．以上说法均不对3．我国照明电路电压值是A．1.5伏B．24伏C．110伏D．220伏4．初中物理中有很多物理知识可以用简洁生动的语言来描述.下面关于家庭电路的相关“语录”，你认为其中对应关系不合理的是A．保险丝──牺牲我一个，保大家平安B．电源──我对任何一个家用电器都是平等的C．灯泡并联── 一荣俱荣，一损俱损D．闸刀开关──在家庭电路中我就是“老大”5．关于电学知识，下列说法正确的是()A．只要电子在运动，电路中就一定有电流B．验电器的原理是异种电荷相互吸引C．使用测电笔时应用手触摸笔尾金属体D．金属外壳用电器接地线，是为了牢固6．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路7．在家庭电路中，以下情况会引起熔丝熔断的是（）A．电路中用电器总功率过大B．连接电路时误将接地线与零线接通C．将开关用导线接通D．用测电笔接触火线8．下列做法中，符合安全用电原则的是A．在电线上晾晒衣服B．电灯的开关装在火线上C．不切断总开关就进行电路维修D．将洗衣机的三脚插头改为两脚插头使用9．我们日常生活中离不开电．下列有关安全用电的说法中正确的是（）A．家庭电路的开关，接在零线或火线上都可以B．放风筝时，应远离高压输电线C．空气开关跳闸后，应立即合上D．使用试电笔时，不接触笔尾金属体，会发生触电事故10．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。

人教版九年级物理全一册《第十九章生活用电》单元测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题（每空2分共12分）1．如图所示，是家庭电路中的四种家用电器（电饭煲、洗衣机、电冰箱、电风扇），下列说法中不正确的是（）A．工作相同时间，其中产生热量最多的是电饭煲B．家庭电路中这四种电器之间连接方式既有并联又有串联C．为防止金属外壳带电对人造成伤害，金属外壳都应接地D．四种电器同时工作引起空气开关跳闸，原因可能是其中某个电器短路第1题图第2题图2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。

移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。

下列说法错误的是（）A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大C．电流通过保险丝产生的热量比铜丝的多D．为了用电安全，禁止用铜丝代替保险丝D．保险丝熔断后，可用同规格的铜丝代替接上3．关于家庭电路，下列说法错误的是（）A．若保险丝熔断了，不可以用电阻更小的铜丝代替B.迷你电烤箱应该接在②插座C.同为220V﹣100W迷你烤箱与电风扇，都正常工作1小时，产生的热量相同D.若仅进户零线断路，合总开关及灯开关，试电笔接触插座①左右两孔氖管均发光4．关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．漏电保护器可在电流过大时自动切断电路5．如图甲所示是某同学家常用的一个插线板，如图乙所示是其内部接线图，将该接线板接入家庭电路中，闭合开关指示灯发光，下列说法错误的（）A．指示灯两端的电压为220VB．用试电笔测试三孔插座左孔（见图乙）试电笔氖管不发光C．如果只有指示灯损坏，开关闭合时插孔也能正常通电D．如果插座短路，家中的空气开关会跳闸6．小明发现近来家里的白炽灯泡发光变暗了些，小刚用下面的四句话解释了造成这个现象的一个可能原因：①通过灯丝的电流减小。

第十九章生活用电测试题（时间45分钟，满分80分）班级姓名题号 1 2 3 4 5 6 7 8 9 10 11 12选项1. 从进户线开始，家庭照明电路组成的顺序依次是A.电能表、总开关、电灯、保险盒B.总开关、电能表、保险盒、电灯C.电能表、总开关、保险盒、电灯D.电能表、保险盒、总开关、电灯2.关于家庭电路和安全用电的说法中,正确的是A.使用试电笔时,人体必须接触笔尖金属体B.控制灯泡的开关要接在零线和灯泡之间C.家庭电路中电流过大的原因一定是发生短路D.在生活中要做到:不接触低压带电体,不靠近高压带电体3.安装照明电路的时候要( )A.必须把开关接在火线上，保险盒接在零线上B.必须把开关接在零线上，保险盒接在火线上C.必须把开关和保险盒串联后接在零线上D.必须把开关和保险盒串联后接在火线上4.有一盏接在照明电路上的白炽灯不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是( )A.火线断了 B.零线断了 C.灯丝断了 D.开关短路5. 小李同学闭合开关S后，灯泡正常发光。

于是他用试电笔测试如图中的a、b、c、d四点时，测电笔氖管发光的是()A. a、b、c、dB. c和dC. b和cD. a和b6.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（）A．如果“法师”此时光脚直接站在地上，也不会触电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了7.某家庭电路中，电能表的规格为“220V 1A”，则这个电路中最多可装“220V 40W”的电灯( ) A.6盏 B.10盏 C.5盏D.3盏8．对于家庭电路来说，电路和总功率和总电阻的情况，正确的是( )A．亮着的灯越多，总电阻越大，总功率也越大B．亮着的灯越多，总电阻越小，总功率也越小C．亮着的灯越少，总电阻越小，总功率也越小D．亮着的灯越少，总电阻越大，总功率也越小9. “创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命．下列做法中，不符合安全用电要求的是（）A．雷雨闪电时，不要在树下躲雨B．空调插头应选用两脚的C．发生触电时，首先要切断电源D．做卫生时不能用湿抹布擦插座面板10．停在高压线上的小鸟不会触电，分析原因错误的是( )A．小鸟是绝缘体所以不会触电 B．高压线外面有一层绝缘层C．小鸟的适应性强，耐高压 D．小鸟停在一根电线上，两爪间的电压很小11．断丝的灯泡，把灯丝搭接后使用要比原来亮，这是因为( )A．灯丝电阻大 B．通过灯丝的电流增大C．灯丝两端电压升高 D．灯泡消耗的功率增大12.两个电阻，R1=8Ω，R2=2Ω并联在电路中，欲使这两个电阻消耗的电功率相等，可行的办法是()A. 用一个阻值为2ΩΩ的电阻与R R2串联B. 用一个阻值为6ΩΩ的电阻与R R2串联C. 用一个阻值为6ΩΩ的电阻与R1串联D. 用一个阻值为2ΩΩ的电阻与R1串联二、填空题（每题1分，共12分。

人教版物理九年级全一册第十九章《生活用电》考试测试卷第十九章《生活用电》测试卷一、单选题(共12小题)1.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是()A．灯泡里的钨丝断了B．开关接触不良C．开关内两接线柱短路D．灯头里两接线柱短路2.在进行家庭电路的改装时，如果不小心使白炽电灯灯座内的零线和火线相接触，闭合开关接通电源，会出现下列哪种情况()A．灯丝被烧断B．电灯正常发光C．电灯发出暗淡的光D．空气开关断开3.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线()A．电阻率大，熔点高B．电阻率大，熔点低C．电阻率小，熔点高D．电阻率小，熔点低4.有关家庭电路的安装原则，下列叙述不正确的是()A．各盏电灯应该是并联B．插座和电灯应该是并联C．控制电灯的开关应该和电灯串联D．保险盒应装在总开关前面5.下列操作正确的是()A．B．C．D．6.如图所示，下列家用电器必须使用三脚插头的是()A．电视机B．电风扇C．电热水壶D．台灯7.如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是()A．实验时干电池的正极与正极相连B．用普通纸代替铝箔纸也能燃烧C．实验中铝箔纸没有发生化学变化D．该实验能说明短路带来的危害8.一旦发现有人触电，下列做法中正确的是()A．立即去找电工B．立即去拉电线C．立即去拉触电人D．立即去切断电源9.下列物理量的认识中，最接近实际的是()A．我国家庭电路的电压为380 V B．教室里节能灯的功率为18 W C．冷冻室里冰淇淋的温度为10 ℃D．一个普通中学生的质量约为500 kg10.在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：℃灯泡的灯丝断了；℃灯头的电线断了；℃灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是()A．短路B．无电源C．开路D．以上说法都不对11.为避免雷击，以下做法可行的是()A．站在大树下避雨B．冒雨在运动场上踢球C．撑着带金属杆的伞在雨中行走D．高压输电铁塔上架设防雷导线12.家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是()A．用电器短路 C．正在工作的用电器总功率过大B．用电器金属外壳没有接地D．小孩站在地上，手接触插座上与火线相连插孔的金属体二、填空题(共3小题)13.测电笔的组成：________、________、________、________、________、________.14.在家庭电路中，当发生________故障或电路中用电器的________过大时，均可由于干路电流过大而导致空气开关“跳闸”．15.家庭用的电灯、电视机、洗衣机、电冰箱等都属于电路中的________，是把________能转化为________能的工具，每盏电灯有一个开关与电灯________，控制电灯的________；任何一种家用电器的通断都不应________其他家用电器，因此家用电器要________联接入电路．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)18.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？五、作图题(共1小题)19.如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．答案解析1.【答案】D【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；C、开关短路相当于开关闭合，保险丝不会熔断．D、灯座短路，会造成电路电流过大，保险丝熔断．2.【答案】D【解析】白炽灯灯座的两根电线，一根是零线，一根是火线，两根电线接触，闭合开关时，火线和零线直接相连，造成短路，电路中电流过大，使空气开关断开．此时灯泡被短路，灯泡中没有电流通过，不会发光．3.【答案】C【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻率大的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此：电阻率大、熔点低的材料是制作保险丝的最好材料，应由铅制成．4.【答案】D【解析】AB、各盏电灯之间、插座和电灯之间，都是并联，这样使得各用电器使用时互不影响，并且都能得到220 V的电压而正常工作，故AB正确；C、控制电灯的开关和电灯串联，可以控制电灯中电流的有无．故C正确．D、电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D 错．5.【答案】D【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.6.【答案】C【解析】A、电视机是塑料外壳，所以可以不用三脚插头，故A错误；B、如图所示的电风扇是塑料外壳，所以可以不用三脚插头，故B错误；C、如图，电热水壶是金属外壳，所以必须用三脚插头，故C正确；D、台灯是塑料外壳，所以可以不用三脚插头，故D错误；7.【答案】D【解析】A、要连通电路应将电源的正、负极接入电路中，故A错误；B、普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，故B错误；C、铝箔纸发热并燃烧，发生了化学变化，故C错误；D、铝箔纸是导体，用它把电源正负极连接，由于电流热效应而发热．短路由于电流过大也会产生过多热，故D正确．8.【答案】D【解析】A、当人体触电后能够承受的电流是有限的，电流达到100 mA时，3 s的时间就可以使人窒息，心脏停止跳动，立即去找电工不符合触电急救措施，所以选项A不正确．B、人是导体，有人触电时用手去拉电线，人体间接接触火线同样会发生触电事故，所以选项B不正确．C、人是导体，有人触电时用手去拉触电人，人体间接接触火线同样会发生触电事故，所以选项C 不正确．D、发现有人触电立即去切断电源，符合触电急救措施，所以选项D正确．9.【答案】B【解析】A、我国家庭电路的电压为220 V，故A错误；B、据生活实际可知，节能灯的功率约为18 W，故B正确；C、冷冻室里冰淇淋的温度为﹣5℃左右，故C错误；D、一个普通中学生的质量约为50 kg，故D错误；10.【答案】C【解析】℃灯泡的灯丝断了；℃灯头的电线断了；℃灯头、开关头处接触松动．造成接触不良都是电路在某处断开了，形成了开路．11.【答案】D【解析】A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨很危险，故A不可行；B、冒雨在运动场上踢球，由于运动场较空旷，此时人容易成为被雷击的目标，故B不可行；C、撑着带金属杆的伞在雨中行走，金属杆是导体，雷电会通过金属杆导入人体，造成触电，故C 不可行；D、高压输电铁塔上架设防雷导线，可在发生雷电时，将电及时导向大地，防止发生危险，故D可行．12.【答案】D【解析】A、用电器短路，虽然火线和零线中的电流很大，但是相等的，所以此时保险丝会熔断，空气开关会跳闸，但漏洞保护器不会跳闸，故不符合题意．B、用电器金属外壳没有接地，不引起电路中电流的变化，所以漏电保护器不会切断电路．不符合题意．C、正在工作的用电器总功率过大，电流过大，但没有引起火线与零线的电流不相等，所以漏电保护器还不会切断电路．不符合题意．D、小孩站在地上，手接触插座上与火线相连接插孔的金属体，会使火线与地之间形成通路，由于小孩的阻值较小，根据欧姆定律，会造成火线与零线的电流不相等，且差值达到一定值时漏电保护器就会切断电路．符合题意．13.【答案】笔尖金属体高电阻氖管小窗弹簧笔尾金属体【解析】测电笔的组成：笔尖金属体，高电阻，氖管，小窗，弹簧，笔尾金属体．14.【答案】短路总功率【解析】在家庭电路中，因电流过大导致保险丝熔断或导致空气开关“跳闸”的原因有：(1)电路中发生短路故障；(2)电路中用电器的总功率过大，造成干路电流过大．15.【答案】用电器电其它形式的串联通断影响并【解析】家庭用的电灯、电视机、洗衣机、电冰箱等都属于电路中的用电器，是把电能转化为其它形式的能的工具；控制电灯的电路通断，每盏电灯有一个开关与电灯串联；任何一种家用电器的通断都不应影响其他家用电器，即互不影响，因此家用电器要并联接入电路．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．18.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．19.【答案】【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．。
