恒定电流复习试卷及答案详解

3-1恒定电流一、考试要求1、电源和电流①识记电流形成的机制；②识记恒定电场的含义；③识记恒定电流的含义；④识记电流方向的确定；⑤应用电流的定义式及单位2、电动势①识记电源的作用；②理解电动势的定义式和单位；③识记电源内阻；3、欧姆定律①应用欧姆定律的内容及应用；②理解导体的U-I图象及I- U图象（伏安特性曲线）；③理解电阻的作用和定义式；④识记金属导体的电阻率随温度的变化规律4、串联电路和并联电路①理解串联和并联电路中的电流和电压关系；②应用串联和并联电路的电阻计算；③识记电压表和电流表的电路结构；④理解电压表的分压原理；⑤理解电流表的分流原理5、焦耳定律①理解电流做功的意义；②应用电功和电功率的计算；③应用焦耳定律的应用；6、导体的电阻①应用伏安法测量电阻；②理解测量金属丝直径的方法；③理解电阻率定义；④应用电阻定律的应用7、闭合电路的欧姆定律①理解内电路、外电路、内电阻、外电阻、内电压、路端电压（外电压）；②理解路端电压和内电压之和与电源电动势的关系；③理解路端电压与电流的关系；④综合闭合电路欧姆定律的应用二、主要考点考点l基本概念1、恒定电场：由稳定分布的电荷所产生的稳定的电场2、电流①电流的形成：电荷定向移动形成电流(注意它和热运动的区别)。

②形成电流条件：(1)存在自由电荷；(2)存在电势差(导体两端存在电势差)。

③恒定电流：大小、方向不随时间变化的电流④电流强度：I=q/t=nsve(如果是正、负离子同时定向移动形成电流，q应是两种电荷量和)⑤电流方向：正电荷定向移动的方向⑥注意：I属于标量，电流传导速率是电场传导速率不等于电荷定向移动的速率(电场传导速率等于光速)。

3、电动势①电源的作用：通过非静电力做功把其他形式的能转化为电能②电动势的定义式：E=W/q 电源内部移送电荷q时非静电力做功W与q的比值③电源内阻：电源内部的电阻4、电阻R：导体对电流的阻碍作用①定义式：R＝U/I②决定式：L RSρ=（1）对同一种材料，电阻与导线横截面的面积S成反比，与导线长度L成正比。

高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。

答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。

因此，选项 C 正确。

2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。

因此选项 B 正确。

3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。

故选项 A 正确。

二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。

故选项 C 正确。

41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。

专题11 恒定电流 （2010-2019）题型一、闭合电路的欧姆定律的综合考查...................................................................................................... 1 题型二、电路的动态变化 ................................................................................................................................. 2 题型三、含有电容器的电路 ............................................................................................................................. 3 题型四、电流的微观表达 ................................................................................................................................. 6 题型五、功率、小灯泡的伏安特性曲线.......................................................................................................... 6 题型五、测量电阻R 阻值的综合问题 ........................................................................................................... 10 题型六、测量电源动势E 和内阻r ................................................................................................................. 21 题型七、多用电表的理解与综合应用 .. (31)题型一、闭合电路的欧姆定律的综合考查1.（2019江苏）如图所示的电路中，电阻R=2Ω．断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为（ ）A. 1ΩB. 2ΩC. 3ΩD. 4Ω【答案】A【解析】开关s 断开时有：3V E =，开s 闭合时有：2ER R r=+，其中2R =Ω，解得：1r =Ω， 故A 正确。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

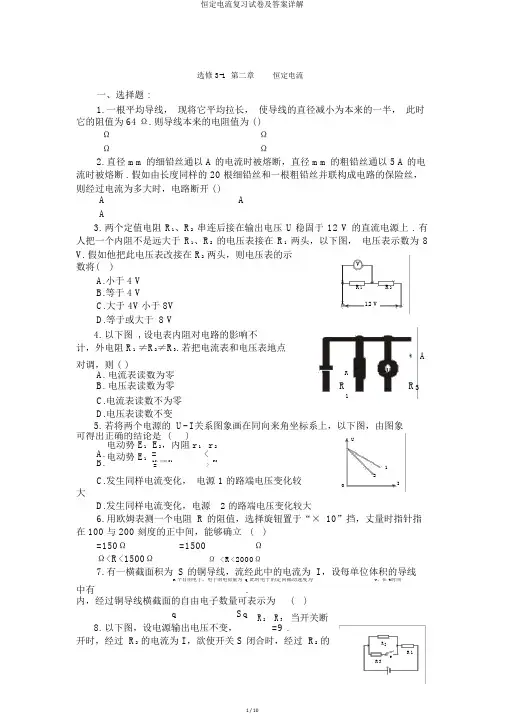

选修 3-1 第二章恒定电流一、选择题 :1. 一根平均导线， 现将它平均拉长， 使导线的直径减小为本来的一半， 此时它的阻值为 64 Ω. 则导线本来的电阻值为 ( )Ω Ω Ω Ω2. 直径 mm 的细铅丝通以 A 的电流时被熔断，直径 mm 的粗铅丝通以 5 A 的电流时被熔断 . 假如由长度同样的 20 根细铅丝和一根粗铅丝并联构成电路的保险丝，则经过电流为多大时，电路断开 ( )A A A3. 两个定值电阻 R 1、R 2 串连后接在输出电压 U 稳固于 12 V 的直流电源上 . 有人把一个内阻不是远大于 R 1、R 2 的电压表接在 R 1 两头，以下图， 电压表示数为 8 V. 假如他把此电压表改接在 R 2 两头，则电压表的示数将( ) A.小于 4 VB.等于 4 VC.大于 4V 小于8VD.等于或大于 8 VVR 1R212 V4. 以下图 , 设电表内阻对电路的影响不计，外电阻 R 1 ≠R 2≠R 3. 若把电流表和电压表地点 A对调，则 ( )2VA. 电流表读数为零 RR 3B. 电压表读数为零RC.电流表读数不为零 1D.电压表读数不变5. 若将两个电源的 U- I 关系图象画在同向来角坐标系上，以下图，由图象 可得出正确的结论是 ( ) U电动势 E 1 E 2，内阻 r 1 r 2 A. 电动势 E 1 = < B. E 2，内阻 r 1r 2= > 1C.发生同样电流变化， 电源 1 的路端电压变化较2OI大D.发生同样电流变化，电源 2 的路端电压变化较大6. 用欧姆表测一个电阻 R 的阻值，选择旋钮置于“× 10”挡，丈量时指针指 在 100 与 200 刻度的正中间，能够确立 ( )=150Ω =1500 Ω Ω<R<1500Ω Ω <R<2000Ω7. 有一横截面积为 S 的铜导线，流经此中的电流为 I ，设每单位体积的导线中有 n 个自由电子，电子的电荷量为 q 此时电子的定向挪动速度为v ，在 t 时间.内，经过铜导线横截面的自由电子数量可表示为 ( )q Sq R 2 R 3 当开关断8. 以下图，设电源输出电压不变， .=9开时，经过 R 2 的电流为 I ，欲使开关 S 闭合时，经过 R 2 的R 2R 1SR 3电流近似为 I /10 ，那么 R1 和 R2 的关系应知足 ( )R2 ＞＞ R2= R2 R1＜＜= /109. 以下图，在滑动变阻器的触头由 a 点向 b 点移 b动的过程中，灯泡 L 将( ) RP aA. 向来变暗B. 向来变亮LC.先亮后暗D.先暗后亮10.两根资料和长度都同样的平均电阻丝 R1和 R2，R1横截面积较大，在它们上边用少量凡士林粘几根火柴棒，当两头并联在电源上后，若不计散热，则 ( )的火柴棒先掉下来的火柴棒先掉下来、R2上的火柴棒同时掉下来 D. 没法判断哪根电阻丝上的火柴棒先掉下来11.以下图 , M、N间电压恒定 , 当开关 S 合在 a 点时 , 电压表示数为 10 V, 电流表示数为 0.2 A; 当开关VS合在 b 点时 , 电压表示数为 12 V, 电流表示数为 0.15 A. a S b能够推测 ( ) R xM A较正确的丈量值是50Ω较正确的丈量值是80 ΩN 的真切值是 70 Ω D.电流表的内阻是 20 Ω12.以下图，闭合开关 S 并调理滑动变阻器滑片 P 的地点，使 A、B、C 三灯亮度同样 . 若持续S C将 P 向下挪动，则三灯亮度变化状况为 ( )灯变亮灯变亮B R P灯最亮灯最亮13. 以下图，直线 OAC为某向来流电源的总 A功率 P 总随电流 I 变化的图线，抛物线OBC为同一/W直流电源内部热功率 P r随电流 I 变化的图线 . 若 A、PB 对应的横坐标为2 A ，那么线段 AB表示的功率及9 CI=2 A 对应的外电阻是 ( )W，ΩW,2ΩW,1 ΩW,2 Ω14. 以下图电路，将两个同样的电流表分别改装成 A1（ 0~3 A）和 A2（0~0.6 A ）的电流表，把两个电流表并联接入电路中丈量电流. 则以下说法中OABI/A12 3正确的选项是 ( )的指针半偏时， A2的指针也半偏的指针还没有满偏， A2的指针已经满偏的读数为 1 A 时， A2的读数为 0.6 A的读数为 1 A 时，干路中的电流I 为 1.2 A E rKA1A2请将选择题答案填在下表中 :题 1 2 3 4 5 6 7 8 9 10 11 12 13 14 号答案二、实验题 :1.实验室内有一电压表 mV,量程为 150 mV,内阻约为 150 Ω. 现要将其改装○成量程为 10 mA 的电流表 , 并进行校准 . 为此 , 实验室供给以下器械 : 干电池 E( 电动势为 V) 、电阻箱 R、滑线变阻器 R′、电流表○A( 有 mA、 15 mA 与 150 mA三个量程 ) 及开关 K.对电表改装时一定知道电压表的内阻. 可用图示的电路丈量电压表mV的内阻 . 在既不破坏仪器又能使○mV A精准度尽可能高的条件下, 电路中的电流表 A 应采纳'R○的量程是 _________.若合上 K, 调理滑线变阻器后测得 E K电压表的读数为 150 mV,电流表 A 的读数为 mA,则电压表的内阻R mV为○_________(取三位有效数字 ).2.在一次研究性学习的实验研究中 , 某组同学分别测绘出一个电源的路端电压随电流变化的关系图线, 还测绘出了一个电阻两头的电压随电流表化的关系图线 , 如图中 AC和 OB. 若把该电阻 R 接在该电源上构成闭合电路 ( R为独一用电器 ), 由图可知，外电阻的电阻值是 _________，电源的电阻是_________，电源的输出功率是 _________，电源的效率是 _________.U/V1.5 AB1.20. 90. 60. 3C I /AO1 2 3 4 53.以下图中 R 为已知电阻 , R x为待测电阻 ,K 1为单刀单掷开关 ,K 2为单刀双掷开关 , V 为电压表 ( 内阻极大 ), E 为电源 ( 内阻不行忽视 ). 现用图中电路丈量电源电动势 E 及电阻 R x .(1) 写出操作步骤 ;(2) 由 R 及丈量的量写出 E、R x的表达式 .R R xa b+ V _K1 K2+_4.某同学对黑箱（见图1）中一个电学元件的伏安特征进行研究 . 经过正确丈量，他发现该元件两头的电压U ab( U ab=U a- U b) 与流过它的电流I 之间的变化关系有以下规律：①当 -15 V< U ab<0 V 时， I 近似为零 . ②当 U ab≥0 时， U ab和 I 的实验数据见下表：a b图 1编号 1 2 3 45 6 7U ab /V I /mA（1）在图 2 中画出 U ab ≥0 时该元件的伏安特征曲线 ;I /mA 8.07.06.05.04.03.02.01.0图 20 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8U ab / .V（2）依据上述实验事实，该元件拥有的特征是（甲） （ ）若将此黑箱接入图3 电路中，并在该电路的 cd 两头输入如图34所示的方波电压信号 u. 请在图 4（乙）中定性画出负载电阻 R 上的电压信号 ucdLef的波形 .c abeu cd R Lu ef3k Ω d图 3fu cd /V120 t/s ( 甲 )-12u ef /Vt/s( 乙 )5. 小灯泡灯丝的电阻会随温度的高升而变大 . 某同学为研究这一现象 , 用实验获得以下数据 ( I 和 U 分别表示小灯泡上的电流和电压 ):I /A U/V I /A U/V(1) 在左下框中画出实 / V 验电路图 . 可用的器械 U有：电压表、电流表、 1 . 6滑动变阻器（变化范围 0~10 Ω) 、电源、小灯 1 . 2 泡、电键、导线若干 . 0 . 8(2) 在右以下图中画出小0 . 4UI 曲线 .灯泡的 -（ 3）把该小灯泡接在0.1 0.20.3 0.4 0.5 I/ A电动势为 V 、内阻是 Ω的电池两头 , 小灯泡的实质功率是多少 ?6. 伏安法测一节干电池的电动势 E 和内电阻 r ，所给的器械有 :(A) 电压表 ○V :0 —3—15V ； (B) 电流表○A :0 —— 3A ；(C)变阻器 R 1 ( 总电阻 20Ω) ；(D) 变阻器 R 2( 总电 阻 100Ω) ；以及电键 S 和导线若干 . (1) 画出实验电路图 ( 注明变阻器规格 ).(2) 以下图的 U- I 图上是由实验测得的 7 组数据标出的点，请你达成图线，并由图线求出 E=________V ，r=________Ω.(3) 若只采纳两组数据，用欧姆定律算出 E 、r ，有可能偏差较大 . 若采纳第 ________和第 ________组数据偏差最大 . 三、计算题： E，内电阻 r Ω， R 1 Ω， R 2 为滑动 1. 以下图的电路中，电源的电动势=80 V =2=4变阻器 . 问：（ 1） R 2 阻值为多大时，它耗费的功率最大？R 2 应取（ ）假如电源内阻消耗功率不超出总功率的20%，2R 1 R 2 多少？ （ 3）假如要求电源输出功率为 600 W ，外电路电阻 R 2 应取 E r 多少？此时电源效率为多少？ S （ 4）该电路中 R 2 取多大时， R 1 上功率最大？ Ω， R 1 Ω 当滑动变阻 2. 在图示的电路中，电源电动势 E ，内阻 r=10 =12 V =2 .器在某一地点时，电路中电压表读数为2 V ，电流表读数为 A. 两电表均为理想 电表 . 求 R 2的阻值 .VR 1AR2R3.以下图，ε =10V，C1=C2=30μ F，R1=Ω,R 2=Ω , 电池内阻忽视不计。

2024高考物理真题分项解析专题13恒定电流1.（2024年高考海南卷）虚接是常见的电路故障，如图所示，电热器A 与电热器B 并联。

电路中的C 处由于某种原因形成了虚接，造成了该处接触电阻0~240Ω之间不稳定变化，可等效为电阻C R ，已知MN 两端电压220V U =，A 与B 的电阻A B =24R R =Ω，求：（1）MN 间电阻R 的变化范围；（2）当240C R =Ω，电热器B 消耗的功率（保留3位有效数字）【答案】（1）1222R Ω≤≤Ω；（2）16.7W【解析】（1）根据电路可知当0C R =时MN 间电阻R 的阻值最小，为A AB B12R R R R R +==Ω当240C R =Ω时MN 间电阻R 的阻值最大，为()()A AB B 24422020R R R R R ++=+=Ω故MN 间电阻R 的变化范围为1222R Ω≤≤Ω（2）当240C R =Ω，通过电热器B 的电流为C BI R U R =+此时电热器B 消耗的功率为2B BP I R =解得B 16.7WP =2.（2024高考广西卷）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m ，接入图甲电路。

闭合开关S ，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B【解析】根据电阻定律LR Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。

3.（2024高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R 的电流由N 点流向M 点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A 错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由N 点流向M 点，故B 错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C 正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R 的电流由M 点流向N 点，故D 错误。

第四单元恒定电流基础知识(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1．有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”“中”“低”“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是()A．a方式为“高”挡B．b方式为“低”挡C．c方式为“关”挡D．d方式为“中”挡2．现标有“110 V40 W”的灯泡L1和标有“110 V100 W”的灯泡L2及一只最大阻值为500 Ω的滑动变阻器R，将它们接在220 V的电路中，在如图所示的几种接法中，最合理的是()3.图甲为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为图乙中的()4．一个微型直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E、内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为EI B．电动机消耗的热功率为U2 RC．电源的输出功率为EI D．电源的效率为1－Ir E5．如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S 为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大6．如图所示，灯泡L1、L2原来都正常发光，在两灯突然熄灭后，用电压表测得c、d间电压比灯泡正常发光时的电压高，故障的原因可能是(假设电路中仅有一处故障)()A．a、c间断路B．c、d间断路C．b、d间断路D．b、d间短路7．如图所示，当滑动变阻器R2的滑动触头P向左滑动时，下列说法中错误的是()A．电阻R3消耗功率变大B．电容器C上的电荷量变大C．灯L变暗D．R1两端的电压变化量的绝对值小于R2两端的电压变化量的绝对值二、多项选择题(本题共5小题，每小题6分，共30分，在每小题给出的四个选项中，有多个选项符合题意．)8．已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使灯泡L正常发光．若探测装置从无磁场区进入强磁场区，则()A．灯泡L变亮B．灯泡L变暗C．电流表的示数变小D．电流表的示数变大9．在如图甲所示的电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为三只相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列判断正确的是()A．灯泡L1的电阻为12 ΩB．通过灯泡L1的电流为灯泡L2的电流的2倍C．灯泡L1消耗的电功率为0.75 WD．灯泡L2消耗的电功率为0.30 W10．滑动变阻器的原理如图所示，则下列说法中正确的是()A．若将a、c两端连在电路中，则当滑片OP向右滑动时，变阻器接入电路中的阻值增大B．若将a、d两端连在电路中，则当滑片OP向右滑动时，变阻器的阻值减小C．将滑动变阻器以限流式接法接入电路时，必须连入三个接线柱D ．将滑动变阻器以分压式接法接入电路时，必须连入三个接线柱 11.某同学将一直流电源的总功率PE 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标系上，如图中的a 、b 、c 所示，以下判断正确的是( )A ．直线a 表示电源的总功率P E －I 图线B ．曲线c 表示电源的输出功率P R －I 图线C ．电源的电动势E ＝3 V ，内电阻r ＝1 ΩD ．电源的最大输出功率P m ＝2 W12.如图所示连接的电路中，闭合开关调节电阻箱，使电压表的示数增大ΔU ，已知电源的内阻不能忽略，用I 1、I 2分别表示流过R 1、R 2的电流，ΔI 1、ΔI 2分别表示流过R 1、R 2的电流的变化量，U 1、U 2分别表示R 1、R 2两端的电压．则下列说法正确的是 ( )A ．ΔI 1>0，且ΔI 1＝ΔU R 1B ．U 2减小，且ΔU 2＝ΔUC ．I 2减小，且ΔI 2<ΔUR 2D ．电源的输出电压增大，且增大量为ΔU 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(10分)如图所示的电路中，电炉电阻R＝10 Ω，电动机线圈的电阻r＝1 Ω，电路两端电压U＝100 V，电流表的示数为30 A，问通过电动机的电流大小为多少？通电一分钟，电动机做的有用功为多少？14．(10分)如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为一滑动变阻器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化的图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值．15．(10分)如图所示，E＝10 V，C1＝C2＝30 μF，R1＝4.0 Ω，R2＝6.0 Ω，电池内阻忽略不计．先闭合开关S，待电路稳定后，再将开关断开，则断开S后流过R1的电荷量为多大？16．(12分)如图所示电路中，电阻R1＝9 Ω，R2＝15 Ω，电源电动势E＝12 V，内阻r＝1 Ω.求：(1)当电流表示数为0.4 A时，变阻箱R3的阻值多大？(2)当R3阻值多大时，它消耗的电功率最大？(3)当R3阻值多大时，电源的输出功率最大？参考答案与解析1．[导学号66870049] 【解析】选B.导体消耗电功率，在电压一定的情况下，根据公式P ＝U 2/R 可知，P 与导体的电阻值R 成反比；观察电熨斗内部电路图可知，甲图中有两个电阻R 1和R 2，根据导体的串并联性质可知，它们串联时电阻最大，消耗的功率最少，应为最低挡；并联时总电阻最小，为最高挡；如果旋钮的内部接线端子M 不接时，电路为断路，即挡位为“关”；结合乙图中四种接法，可以看出a 接线方式为“关”；b 接线方式为“低”；c 接线方式为“中”；d 接线方式为“高”；综上确定答案为B.2．[导学号66870050] 【解析】选C.L 1(110 V 40 W)和L 2(110 V 100 W)的额定电压相同，由P ＝U 2R 可知R 1>R 2，由串、并联电路电流、电压特点可知A 、D 中L 1、L 2一定不会同时正常发光，虽然B 、C 能使L 1、L 2同时正常发光，但B 中P 总＝2(P 1＋P 2)，C 中P 总＝2P 2，故选C.3．[导学号66870051] 【解析】选B.由题图甲可知电源电动势为6 V ，电源内阻为r ＝6－44 Ω＝0.5 Ω.对A 图，I ＝E R 外＋r ＝61.5 A ＝4 A ，U ＝IR 外＝4 V ；对B 图，I ＝E R 外＋r ＝2.4 A ，U ＝IR 外＝4.8 V ；对C 图，I ＝ER 外＋r＝0.63 A ，U ＝5.67 V ；对D 图，I ＝ER 外＋r＝1.2 A ，U ＝5.4 V ．故B 项正确． 4．[导学号66870052] 【解析】选D.电动机消耗的总功率应该用P ＝IU 来计算，所以总功率为IU ，所以A 错误；电动机消耗的热功率应该用P ＝I 2R 来计算．所以热功率P ＝I 2R ，所以B 错误；电源的输出功率等于电动机的输入功率，得P 出＝UI ，故C 错误；电源的总功率为IE ，内部发热的功率为I 2r ，所以电源的效率为IE －I 2r IE ＝1－IrE，所以D 正确．5．[导学号66870053] 【解析】选B.S 断开，相当于电阻变大，总电流减小，故路端电压增大，V 的读数变大，把R 1归为内阻，则R 3两端的电压也增大，流过R 3的电流也增大，A 的读数变大．6．[导学号66870054] 【解析】选B.因电路中L 1、L 2、R 及电源串联，电路中只有一处故障且两灯不亮，电路中必是断路，故D 错误．电路中无电流，但c 、d 间电压升高，是因为c 、d 间断路，c 、d 两点分别与电源正、负极等电势．故正确答案为B.7．[导学号66870055]【解析】选A.滑动变阻器R2的滑片P向左滑动时，R2的阻值变小，电路中的总电流变大，路端电压变小，通过R3的电流变小，故R3消耗的功率变小，A错误；流过R1中的电流变大，则R1两端的电压变大，即电容器两端的电压也变大，故电容器上电荷量变大，B正确；而灯L两端的电压变小，故灯L变暗，C正确；由于路端电压变小，故R1两端的电压变化量的绝对值小于R2两端的电压变化量的绝对值，D正确．8．[导学号66870056]【解析】选AC.探测装置进入强磁场区以后磁敏电阻阻值变大，回路总电阻变大，总电流变小，电流表示数变小，电源内阻分压变小，路端电压变大，灯泡L变亮，正确选项为A、C.9．[导学号66870057]【解析】选ACD.由于电源电动势为3.0 V，内阻不计，所以当开关闭合后，达到稳定状态时，加在小灯泡两端的电压应为3.0 V，由小灯泡的伏安特性曲线可以看出当电压为3.0 V时，流过小灯泡的电流为0.25 A，由此求得灯泡L1的电阻为12 Ω.由P＝UI可以求得灯泡L1消耗的电功率为0.75 W，选项A、C正确．L2、L3两端的总电压为3 V，所以流过L2、L3的电流为0.20 A，选项B错误．L2、L3的功率为P＝UI＝0.30 W，选项D正确．10．[导学号66870058]【解析】选AD.若将a、c两端连在电路中，aP部分将连入电路，则当滑片OP向右滑动时，该部分的导线长度变长，变阻器接入电路中的阻值将增大，A正确．若将a、d两端连在电路中，也是aP部分将连入电路，则当滑片OP向右滑动时，该部分的导线长度变长，变阻器接入电路中的阻值将增大，B错误．A、B两个选项中均为限流式接法，可见在限流式接法中，a、b两个接线柱中任意选一个，c、d两个接线柱中任意选一个，接入电路即可，C错误．在滑动变阻器的分压式接法中，a、b两个接线柱必须接入电路，c、d 两个接线柱中任意选一个接入电路即可，D正确．11．[导学号66870059]【解析】选AD.电源的总功率P E＝EI，直线a表示电源的总功率P E－I图线，选项A正确．电源的输出功率P R＝UI＝(E－Ir)I＝EI －I2r，曲线b表示电源的输出功率P R－I图线，曲线c表示电源内阻消耗的功率，选项B错误．由直线a的斜率可得电源的电动势E＝4 V，选项C错误．当I＝1 A时，电源的输出功率最大，为P m＝2 W，选项D正确．12．[导学号66870060]【解析】选AC.R1是定值电阻，电压表V的示数增大ΔU 的过程，通过R 1的电流增加，增加量ΔI ＝ΔUR 1，故A 正确；电压表V的示数增大，电阻箱电阻增大，外电路总电阻增大，干路电流减小，R 2两端电压减小，路端电压增大，则R 2两端电压减少量一定小于ΔU ，故B 错误；由欧姆定律得：通过R 2的电流的减少量一定小于ΔUR 2，故C 正确；电压表示数增加，R 2电压减小，路端电压增加量一定小于ΔU ，故D 错误．13．[导学号66870061] 【解析】题图中的两个支路分别为纯电阻电路(电炉)和非纯电阻电路(电动机)．在纯电阻电路中可运用欧姆定律I ＝UR 直接求出电流的大小，而非纯电阻电路中的电流只能运用干路和支路中电流的关系求出．在非纯电阻电路中，电功大于电热，两者的差值才是有用功．根据欧姆定律，通过电炉的电流为I 1＝U R ＝10010 A ＝10 A.根据并联电路中的干路电流和支路电流的关系，则通过电动机的电流为I 2＝30 A －I 1＝20 A.电动机的总功率为P ＝UI 2＝100×20 W ＝2×103 W.因发热而损耗的功率为P ′＝I 22·r ＝0.4×103 W.电动机的有用功率(机械功率)为P ″＝P －P ′＝1.6×103 W ，电动机通电1 min 做的有用功为W ＝P ″t ＝1.6×103×60 J ＝9.6×104 J.【答案】20 A 9.6×104 J14．[导学号66870062] 【解析】(1)题图乙中AB 延长线交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势为E ＝20 V内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应题图乙中的B 点 即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由题中图乙知此时U 外＝16 V ，I 总＝0.2 A 所以R 外＝U 外I 总＝80 Ω因为R 外＝R 1R 3R 1＋R 3＋R 2 所以滑动变阻器的最大阻值为R 3＝300 Ω. 【答案】(1)20 V 20 Ω (2)5 Ω (3)300 Ω15．[导学号66870063] 【解析】闭合开关S 时两电容器所带电荷量分别为Q 1＝C 1U 2＝C 1E R 2R 1＋R 2＝30×10－6×10× 6.04.0＋6.0C ＝1.8×10－4 C ，Q 2＝0.断开开关S 后，两电容器所带电荷量分别为 Q 1′＝C 1E ＝30×10－6×10 C ＝3.0×10－4 C ， Q 2′＝C 2E ＝30×10－6×10 C ＝3.0×10－4 C. 所以断开S 后流过R 1的电荷量为 ΔQ ＝Q 1′＋Q 2′－Q 1＝4.2×10－4 C. 【答案】4.2×10－4 C16．[导学号66870064] 【解析】(1)设干路电流为I ，根据并联电路的分流原理I 2＝R 3R 2＋R 3I ，外电路的总电阻R ＝R 1＋R 2R 3R 2＋R 3，由闭合电路欧姆定律得I ＝ER ＋r.由以上各式求得R 3＝30 Ω. (2)设阻值为R 3′时，它消耗的功率最大为P 3，此时外电路总电阻为R ′＝R 1＋R 2R 3′R 2＋R 3′，干路电流I ′＝E R ′＋r ，I 3′＝R 2R 2＋R 3′I ′，P 3＝I ′23·R 3′.由以上各式得：P 3＝362·R 3′25（R ′23＋12R 3′＋36）＝36225⎝ ⎛⎭⎪⎫R 3′＋36R 3′＋12.当36R 3′＝R 3′时，消耗的功率最大，即R 3′＝6 Ω.(3)设阻值为R 3″时，电源输出功率最大为P m ，P m ＝⎝ ⎛⎭⎪⎫E R ＋r 2R .当外电路的总电阻R ＝r 时，电源输出功率最大．因R ＞r ，所以，当R 越接近r 时输出功率越大．故只有当R 3″＝0时，R 最接近r ，此时电源输出功率最大．【答案】(1)30 Ω (2)6 Ω (3)0。

高三物理恒定电流试题答案及解析1.关于电源的电动势，下列说法正确的是( )A．电源的电动势等于电源两端的电压B．电源不接入电路时，电源两极间的电压大小等于电动势C．电动势的国际单位是安培D．常见的铅蓄电池电动势为1.5V【答案】选B.【解析】电源电动势等于电源路端电压与内电压之和，只有外电路是断路时，电源两端的电压等于电源电动势，A错，B对；电动势的国际单位是伏特，C错；常见铅蓄电池的电动势为2 V，D 错.2.实际电流表有内阻，可等效为理想电流表与电阻的串联。

测量实际电流表G1内阻r1的电路如图所示。

供选择的仪器如下：①待测电流表G1（0～5mA，内阻约300Ω）；②电流表G2（0～10mA，内阻约100Ω）；③定值电阻R1（300Ω）；④定值电阻R2（10Ω）；⑤滑动变阻器R3（0～1000Ω）；⑥滑动变阻器R4（0～20Ω）；⑦干电池（1.5V）；⑧电键S及导线若干。

⑴定值电阻应选______，滑动变阻器应选______。

（在空格内填写序号）⑵用连线连接实物图。

⑶补全实验步骤：①按电路图连接电路，将滑动触头移至最______端（填“左”或“右”）；②闭合电键S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；③多次移动滑动触头，记录相应的G1、G2读数I1、I2；④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示。

⑷根据I2−I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式_____________。

【答案】（12分）⑴（4分）③，⑥⑵（3分）见图⑶（2分）将滑动触头移至最左端⑷（3分）【解析】（1）电流表内阻很小，串联分压，可知必须给电流表串联一个阻值较大的电阻，所以选③，滑动变阻器和电流变并联分流，所以选用量程较小的，所以选⑥；（2）如图所示；（3）将滑动触头移至最左端，以保证开始时滑动变阻器的阻值连入最大；3.如图所示，闭合电键S后，A灯与B灯均发光，当滑动变阻器滑动片向上滑动时，下列说法中正确的是A．A灯变亮，电源的输出功率可能增大B．A灯变亮，电源的输出功率可能减小C．B灯变亮，电源的输出功率可能减小D．B灯变暗，电源的输出功率可能增大【答案】ABC【解析】滑动变阻器滑动片向上滑动时，电阻变大，电流减小，内电压变小，外电压变大，A灯变亮，另一支路R1两端电压减小，则灯B两端电压变大，D错误；当外电阻与内电阻相等时输出功率最大，因两者情况未知，则电源的输出功率可能减小、可能增大，ABC正确。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

物理恒定电流试题及答案一、选择题（每题4分，共20分）1. 恒定电流的电流强度是指：A. 单位时间内通过导体横截面的电荷量B. 单位时间内通过导体横截面的电荷量的平均值C. 导体两端的电压D. 导体两端的电压与电流的比值答案：B2. 欧姆定律中，电阻R与电流I和电压U的关系是：A. R = U/IB. R = I/UC. R = U + ID. R = U - I答案：A3. 在串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A4. 并联电路中，各电阻两端的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A5. 根据焦耳定律，电阻R在电流I和时间t内产生的热量Q是：A. Q = I^2RtB. Q = IRtC. Q = Rt/ID. Q = I/Rt答案：A二、填空题（每题4分，共20分）6. 电流的单位是______，符号为______。

答案：安培；A7. 电压表的内阻______，电流表的内阻______。

答案：很大；很小8. 在电路中，电源的电动势与______成正比，与______成反比。

答案：电流；电阻9. 电容器的电容C与电容器两极板之间的电压U和电荷量Q的关系是：C = ______。

答案：Q/U10. 理想变压器的原副线圈匝数比为N1:N2，则电压比为______，电流比为______。

答案：N1/N2；N2/N1三、计算题（每题10分，共60分）11. 一个电阻值为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。

答案：根据欧姆定律，U = IR = 2A × 10Ω = 20V。

12. 一个电容器的电容为2μF，两极板间的电压为300V，求电容器所带的电荷量。

答案：根据电容的定义，Q = CU = 2 × 10^-6 F × 300V = 6 ×10^-4 C。

13. 一个串联电路由两个电阻组成，分别为R1 = 20Ω和R2 = 30Ω，电路两端电压为12V，求通过R1的电流。

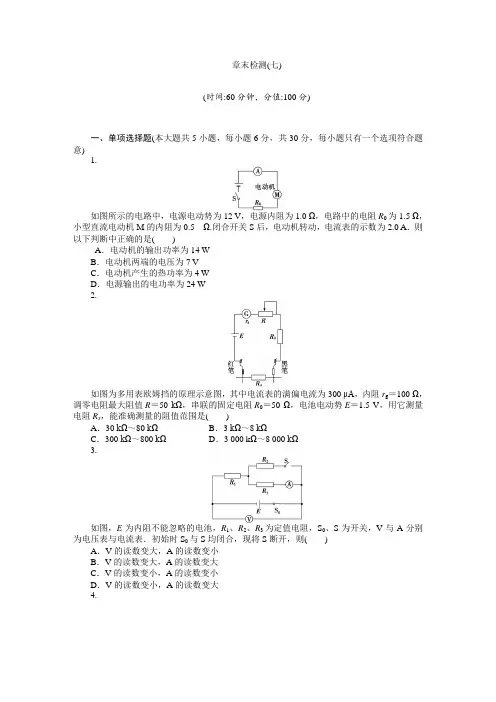

章末检测(七)(时间:60分钟，分值:100分)一、单项选择题(本大题共5小题，每小题6分，共30分，每小题只有一个选项符合题意)1.如图所示的电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是()A．电动机的输出功率为14 WB．电动机两端的电压为7 VC．电动机产生的热功率为4 WD．电源输出的电功率为24 W2.如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是()A．30 kΩ～80 kΩB．3 kΩ～8 kΩC．300 kΩ～800 kΩD．3 000 kΩ～8 000 kΩ3.如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大4.如图所示电路中，电源E 的电动势为3.2 V ，电阻R 的阻值为30 Ω，小灯泡L 的额定电压为3 V ，额定功率为4.5 W ．当开关S 接位置1时，电压表的读数为3 V ，那么当开关S 接到位置2时，小灯泡L 的发光情况是( )A ．正常发光B ．有可能被烧坏C ．比正常发光略亮D ．很暗，甚至不亮 5.用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表G 的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )A.l 1l 2R 0B.l 1l 1＋l 2R 0C.l 2l 1R 0D.l 2l 1＋l 2R 0二、多项选择题(本大题共4小题，每小题6分，共24分，每小题有多个选项符合题意) 6．截面积为S 的导线中通有电流I .已知导线每单位体积中有n 个自由电子，每个自由电子的电荷量是e ，自由电子定向移动的速率是v ，则在时间Δt 内通过导线截面的自由电子数是( )A ．nS v ΔtB ．n v Δt C.I Δt e D.I Δt Se 7.如图电路中，电源电动势为E 、内阻为r ，R 0为定值电阻，电容器的电容为C .闭合开关S ，增大可变电阻R 的阻值，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI ，则( )A ．变化过程中ΔU 和ΔI 的比值保持不变B ．电压表示数U 和电流表示数I 的比值不变C ．电阻R 0两端电压减小，减小量为ΔUD ．电容器的带电量增大，增加量为C ΔU 8.某同学用如图所示电路测量一电阻丝的电阻R x .他先闭合S 1、断开S 2，调节R 1和R 2，使电流表和电压表的读数合理，记下两电表的示数I 1和U 1；再保持R 2不变，闭合S 2，记下两电表的示数I 2和U 2，则( )A ．R x ＝U 1－U 2I 2－I 1B ．R x ＝U 1U 2I 2U 1－I 1U 2C ．被测电阻值大于真实值D ．被测电阻值等于真实值9．某同学设计了一个探究电容器所带电荷量与电容器两极板间电压关系的实验，实验电路如图甲所示，其中P 为电流传感器，V 为理想电压表．实验时，先将开关S 1闭合，单刀双掷开关S 2掷向a ，调节滑动变阻器的滑动头到某位置使电容器C 充电，当电路稳定后记录理想电压表的示数．再迅速将开关S 2掷向b ，使电容器放电．电流传感器P 将电容器充、放电过程中的电流数据传送给计算机，在计算机上可显示出电流i 随时间t 变化的图象如图乙所示．然后改变滑动变阻器滑动头的位置，重复上述步骤，记录多组电流随时间变化的图象和电压表的示数．对于这个实验过程和由图象及数据所得出的结果，下列说法中正确的是( )A ．流过电流传感器P 的充电电流和放电电流方向相同B ．图乙中的第①段(充电阶段)电流曲线与横轴所围图形的面积表示电容器充电结束时所带的电荷量C ．电容器所带电荷量与电容器两极板间电压的关系图象应为一条过原点的倾斜直线D ．电容器充电结束时所带电荷量与滑动变阻器滑动头的位置无关三、非选择题(本大题共3小题，共46分，要有必要的文字说明和解题步骤，有数值计算的要注明单位)10．(14分)(1)①在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图甲所示，校零时的读数为________mm ，合金丝的直径为________mm.②为了精确测量合金丝的电阻R x ，设计出如图乙所示的实验电路图，按照该电路图完成图丙中的实物电路连接．(2)为了测量某电池的电动势E (约3 V)和内阻r (约5 Ω)，可供选择的器材如下: A ．电流表G 1(2 mA 100 Ω) B ．电流表G 2(1 mA 内阻未知) C ．电阻箱R 1(0～999.9 Ω) D ．电阻箱R 2(0～9 999 Ω)E ．滑动变阻器R 3(0～10 Ω 1 A)F．滑动变阻器R4(0～1 000 Ω10 mA)G．定值电阻R0(800 Ω0.1 A)H．待测电池I．导线、电键若干①采用如图甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示:I1(mA)0.400.81 1.20 1.59 2.00I2(mA)0.200.400.600.80 1.0012由图得到电流表G2的内阻等于________Ω.丙②在现有器材的条件下，测量该电池的电动势和内阻，采用如图丙所示的电路，图中滑动变阻器①应该选________，电阻箱②选________(均填写器材代号)．11.(15分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数R1＝2 Ω时，电压表读数U1＝4 V；当电阻箱读数R2＝5 Ω时，电压表读数U2＝5 V．求:(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？12．(17分)下表为一辆电动自行车的部分技术指标．其中额定车速是指自行车在满载的额定车速18 km/h电动机额定输出功率180 W整车质量40 kg载重上限160 kg电源输 出电压 36 V 电动机额定工作电压、电流 36 V/6 A若已知在行驶的过程中车受到的阻力与车重(包括载重)成正比，g 取10 m/s 2.请根据表中数据，求一个体重为60 kg 的人骑此电动自行车以额定功率行驶，当速度为3 m/s 时的加速度是多少？章末检测(七)1．[解析]选B.根据题意，由电路图可知:电动机与定值电阻R 0流过的电流相等，大小等于电流表示数2.0 A ．由闭合电路欧姆定律可得电动机两端电压的大小为U M ＝E －I (r ＋R 0)＝7 V ，所以电动机的输出功率为P ＝U M I －I 2R M ＝12 W ，则A 错误、B 正确；电动机的热功率为P M ＝I 2R M ＝2 W ，选项C 错误；电源的输出功率为P 出＝EI －I 2r ＝20 W ，选项D 错误．2．[解析]选B.当红、黑表笔短接调零时I g ＝ER ＋r g ＋R 0R ＋r g ＋R 0＝E I g ＝ 1.5300×10－6Ω＝5 000 Ω.当指针指中间(中值电阻)时，设被测电阻阻值为R x ，则 I g 2＝E R ＋r g ＋R 0＋R x，R x ＝5 000 Ω. 使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确，所以能准确测量的阻值范围是3 kΩ～8 kΩ，故B 项正确．3．[解析]选B.故B 正确．4．[解析]选D.电压表和电阻R 并联后分压3 V ，而灯泡正常工作时的电阻为R ′＝U 2P＝2 Ω，该电阻远小于电压表和电阻R 并联后的电阻，因而分得的电压要比灯泡的额定电压低，因而灯泡发光很暗，甚至不发光，选项D 正确．5．[解析]选C.当灵敏电流表的电流为零时，有R 0l 1＝R x l 2，可得R x ＝l 2l 1R 0.6．[解析]选AC.因为I ＝q Δt ，所以q ＝I ·Δt ，自由电子数为:N ＝q e ＝IΔte，则选项C 正确．又因为电流的微观表达式为I ＝ne v S ，所以自由电子数为N ＝q e ＝IΔt e ＝nevSΔte＝n v SΔt ，选项A 正确．7．[解析]选AD.闭合开关S ，增大可变电阻R 的阻值，电流表示数减小，电压表示数增大，变化过程中ΔU 和ΔI 的比值等于定值电阻R 0与电源内阻r 之和，保持不变；电压表示数U 和电流表示数I 的比值等于可变电阻R 的阻值，逐渐增大，选项A 正确、B 错误；电阻R 0两端电压减小，减小量小于ΔU ，选项C 错误；电容器的带电量增大，增加量为C ΔU ，选项D 正确．8．[解析]选BD.先闭合S 1、断开S 2，应用欧姆定律可知此时电阻R 2与电压表内阻R V 并联总电阻为R 0＝U 1I 1.保持R 2不变，闭合S 2，R 2、电压表内阻R V 和R x 并联总电阻为R ＝U 2I 2，根据并联电路特点有1R ＝1R 0＋1R x ，解得R x ＝U 1U 2I 2U 1－I 1U 2，A 错，B 对；由实验原理可知被测电阻值等于真实值，C 错，D 对．9．[解析]选BC.由题图乙可知流过电流传感器P 的充电电流和放电电流方向相反，A 错误；第①段(充电阶段)电流曲线与横轴所围的面积表示电容器充电结束时所带的电荷量Q ，B 正确；因Q ＝C U ，Q 与U 成正比，故Q －U 图象是一条过原点的倾斜直线，斜率表示电容器的电容，C 正确；电容器两端的电压等于与其并联部分的滑动变阻器两端的电压，而Q ＝C U ，所以电容器充电结束时所带电荷量与滑动变阻器滑动头的位置有关，D 错误．10．[解析](1)①由于螺旋测微器校零有误差，估读为0.005 mm ，测量后要去掉校零时的误差．②将电表连入电路时注意电流要从正接线柱流入，滑动变阻器采用分压式接法．(2)①根据数据在题图乙中描点连线，如答案图所示，由并联电路的特点可得，I 1r 1＝I 2r 2，I 1＝r 2r 1I 2，则图线斜率k ＝r 2r 1＝2，r 2＝200 Ω.②如题图丙所示，滑动变阻器在电路中起限流作用，其阻值跟电路中电源内阻相当，测量数据较准确，故滑动变阻器选用R 3；电阻箱②是用来将G 2改造成电压表的，故选用电阻值较大的R 2.[答案](1)①0.005 0.640 ②如图所示(2)①如图 200 ②R 3 R 211．[解析](1)由闭合电路欧姆定律得:E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r (4分)联立上述方程，代入数据解得 E ＝6 V ，r ＝1 Ω.(2分)(2)由电源的输出电功率表达式P ＝E 2(R ＋r )2R 变形为P ＝E 2(R －r )2R＋4r (5分)由上式可知当R ＝r ＝1 Ω时，P 有最大值(2分)P m ＝E 24r＝9 W ．(2分)[答案](1)6 V 1 Ω (2)1 Ω 9 W12．[解析]电动自行车满载匀速行驶时，有P 额＝F 1v m (2分) F 1－f 1＝0(2分)f 1＝k (M ＋m 1)g (2分)由题图表可知P 额＝180 W ，v m ＝18 km /h ＝5 m /s ，M ＝40 kg ，m 1＝160 kg 解得:k ＝0.018 (2分)当m 2＝60 kg 的人骑车行驶时有f2＝k(M＋m2)g，得f2＝18 N(3分)P额＝F2v2，得F2＝60 N(3分)F2－f2＝(M＋m2)a，得a＝0.42 m/s2.(3分) [答案]0.42 m/s2。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。

第二章过关检测(时间:45分钟满分:10０分)一、选择题(每小题６分,共4８分)1、导体的电阻是导体本身的一种性质,关于同种材料的导体,下列表述正确的是( )A、横截面积一定,电阻与导体的长度成正比B、长度一定,电阻与导体的横截面积成正比C。

电压一定,电阻与通过导体的电流成反比D。

电流一定,电阻与导体两端的电压成正比答案:Ａ解析:关于同种材料的导体,电阻率能够认为是个定值,依照电阻定律R=ρ可知横截面积一定,电阻与导体的长度成正比,选项A正确;长度一定,电阻与导体的横截面积成反比,选项B错误;由欧姆定律知R=,此式是电阻的定义式,电阻Ｒ与电压Ｕ、电流I无正反比关系,故选项C、Ｄ错误。

2。

有三个电阻,R1＝2 Ω,R2=３Ω,R３＝4 Ω,现把它们并联起来接入电路,则通过它们的电流之比I１∶I2∶Ｉ３是( )A。

６∶4∶3 B、３∶4∶6C。

2∶3∶4 Ｄ。

4∶3∶2答案:Ａ解析:设并联电路两端电压为U,则I1∶I2∶I３＝＝6∶4∶3。

故选项A正确、3、一白炽灯泡的额定功率与额定电压分别为36 Ｗ与36V、若把此灯泡接到输出电压为18Ｖ的电源两端,则灯泡消耗的电功率( )A。

等于３6 WＢ。

小于3６W,大于9 WC、等于9 WD、小于3６Ｗ答案:Ｂ解析:白炽灯正常工作时的电阻R额==３6Ω,当加上１8 Ｖ电压时,P实＝W=9W,故选项B正确。

4、某同学用伏安法测小灯泡的电阻时,误将电流表与电压表接成如图所示的电路,接通电源后,估计出现的情况是( )Ａ。

电流表被烧坏Ｂ、电压表被烧坏C。

小灯泡被烧坏ﻩＤ、小灯泡不亮答案:D解析:由于电压表的内阻特别大,因此电路中的电流特别小,电压表、电流表、灯泡都可不能被烧坏,但灯泡不亮。

5、如图所示,当滑动变阻器的滑动触头P向右移动时,三个灯泡亮度的变化情况是( )A、Ｌ1变亮,L２与L３均变暗Ｂ、L1变亮,L２不能确定,Ｌ３变暗C。

L１变暗,L2变亮,Ｌ3也变亮Ｄ、L１变亮,L2变亮,L3变暗答案:C解析:P向右移动,总电阻减小,总电流增加,Ｌ3变亮,L3两端电压增加,路端电压减小,故并联部分电压减小,L １消耗的功率减小,故L1变暗,流经Ｌ１的电流减小,则流经Ｌ2的电流增加,故L2变亮,选项Ｃ正确。

恒定电流 测试题一、选择题(不定项选择，48分)1、在10s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2C ，向左迁移的负离子所带电量为3C ，那么电解槽中电流强度大小为 （ ）A ．0.1AB ．0.2AC ．0.3AD ．0.5A2、甲乙两条铜导线质量之比M 甲:M 乙=4:1,长度之比为L 甲:L 乙=1:4，则其电阻之比R 甲：R 乙为A ．1:1B ．1:16C ．64:1D ．1:643、如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则说法正确的是A 、R 1：R 2 =1：3B 、 R 1：R 2 =3：1C 、 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 、 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ） A. 电流表中断路，L １和L ２都完好 B. L １灯丝断路，电流表和L ２都完好 C. L ２灯丝断路，电流表和L １都完好 D. L １和L ２灯丝都断路，而电流表完好5、一台直流电动机的电阻为R ，额定电压为U ，额定电流为I ，当其正常工作时下述正确的是 A ．电动机所消耗的电功率IU B. t 秒内所产生的电热为IUtC ．t 秒内所产生的电热为I 2Rt D. t 秒内所产生的机械能为I （U －IR ）t 6、下列各种说法中正确的是 （ ） A ．电流的定义式qIt=，适用于任何电荷的定向移动形成的电流。

B ．电源的负载增加，输出功率一定增大C ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功D ．从U RI=可知，导体的电阻跟两端的电压成正比，跟导体的电流成反比7. 走廊里有一盏灯，在走廊两端及中间位置各有一个开关，我们希望不论哪一个开关接通都能使灯点亮，那么设计的电路为（ ） A.“与”门电路 B.“非”门电路 C.“或”门电路 D.上述答案都有可能 8．在图中，A. B 两图分别为测灯泡电阻 R 的电路图，下述说法正确的是（ ）A ．A 图的接法叫电流表外接法，B 图的接法叫电流表的内接法 B ．A 中R 测＞R 真，B 中R 测＜R 真C ．A 中误差由电压表分流引起，为了减小误差，就使R<<R v ，故此法测较小电阻好D ．B 中误差由电流表分压引起，为了减小误差，应使R>>R A ，故此法测较大电阻好9.如图所示的电路中, U =120 V, 滑动变阻器R 2的最大值为 200Ω,R 1=100Ω.当滑片P 滑至R 2的中点时，a 、b 两端的电压为（ ） A.60 V B.40 V C.80 V D.120 V10．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大11、如图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是A ．4 W ，8 WB ．2 W ，4 WC ．4 W ，6 WD ．2 W ，3 W 12、如右图所示电路中，电源内阻不能忽略，R 1＝10Ω，R 2＝8Ω，当开关S 接A 时，电流表的示数为0.2A ，当开关S 接B 时，电流表的示数可能为： A 、0.19A B 、0.22A C 、0.25A D 、0.28A二.实验题(12分) 13.读数（1）__________cm （2）__________mm （3）__________mA （4）__________V 14.测定电源的电动势和内电阻的实验电路和U-I 图像如下:（1）闭合开关前为防止电表过载滑动变阻器的滑动头P 应放在_____处（2）现备有以下器材： A ．干电池1个 B ．滑动变阻器（0~50Ω） C ．滑动变阻器（0~1750Ω） D ．电压表（0~3V ） E ．电压表（0~15V ）F ．电流表（0~0.6A ）G ．电流表（0~3A ）其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ _ _。

高中物理《恒定电流》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．电动势E的说法中正确的是（）A．电动势E的大小就是电源两端的电压B．电动势E是由电源本身决定的，跟电源的体积有关C．电动势E的单位与电势差的单位相同，故两者在本质上相同D．电动势E是表征电源把其他形式的能转化为电能本领强弱的物理量2．根据欧姆定律UIR=，下列哪种说法是正确的（）A．通过导体的电流越大，它的电阻就越小B．导体两端的电压越大，这段导体的电流就越大C．导体的电阻与它两端的电压成正比，与通过它的电流成反比D．导体两端的电压越大，这段导体的电阻就越大3．如图所示，电源电动势E=6V，内电阻r=1Ω，电阻R=5Ω，当开关S闭合后，电路中的电流为（）A．0.5A B．1AC．1.2A D．6A4．关于电源以下说法正确的是（）A．只要电路中有电源，电路中就会形成持续的电流B．电源实质上也是一个用电器，也需要外界提供能量C．电源的作用就是将其他形式的能转化为电能D．电源的作用是在电源内部把电子由负极不断地搬运到正极，从而保持稳定的电势差5．如图为简易的火警报警电路，R'为热敏电阻：正常情况下电铃不响起，则方框内符号为（）A ．&B ．1≥C ．1D ．&16．杭州市正将主干道上的部分高压钠灯换成LED 灯。

已知高压钠灯功率为400W ，LED 灯功率为180W ，若更换4000盏，则一个月可节约电能约为（ ）A ．2910kW h ⨯⋅B ．5310kW h ⨯⋅C ．5610kW h ⨯⋅D ．12110kW h ⨯⋅7．如图是酒精浓度测试仪及其原理图。

它可以看成是由电源（内阻为r ）、酒精气敏传感器R 、定值电阻()00R R r >和一个电压表组成。

其中R 的阻值随酒精气体浓度的增大而减小，闭合开关后，若驾驶员呼出的酒精气体浓度增大，则下列说法正确的是（ ）A ．电压表的示数减小B ．电源的效率变大C ．0R 消耗的功率减小D ．电源的输出功率增大8．在倾角θ=30°的绝缘斜面上，固定一光滑金属框，宽l =0.5m ，接入电动势E =6V 、内阻r =0.5Ω的电池，垂直框面放置一根质量m =0.2kg 的金属棒ab ，金属棒接入电路的电阻R 0的阻值为0.2Ω，整个装置放在磁感应强度B =1.0T 、方向垂直于框面向上的匀强磁场中，调节滑动变阻器R 的阻值使金属棒静止在框架上，如图所示。

1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是( )A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、日常生活用的电吹风中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风可将头发吹干。

设电动机线圈的电阻为R1,它与电热丝的电阻R2串联,接到直流电源上,电吹风两端的电压为U,通过的电流为I,消耗的电功率为P,则以下关系式正确的是( )>P~=P>I2(R1+R2)=I2(R1+R2)3、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是( )=I2R ==IU D.以上公式都适用{4、如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下( )、V2读数相等、V2两指针偏角相等、V2读数之比等于电压表内阻之比和V2的指针偏转角度之比等于电压表内阻之比5、如图是一火警报警器的一部分电路示意图。

其中R2为用半导体热敏材料制成的传感器,电流表为值班室的显示器,a、b之间接报警器。

当传感器R2所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是( ){变大,U 变大变小,U 变小变小,U 变大变大,U 变小6、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是( )A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮7、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是( )>A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝的两端电压比铜导线两端的电压小得多8、如图所示电路中,当滑动变阻器的滑片P向上端a滑动的过程中,两表的示数变化情况为( )A.电压表示数增大,电流表示数减小（B.电压表示数减小,电流表示数增大C.两电表示数都增大D.两电表示数都减小9、一平行板电容器C,极板是水平放置的,它和三个电阻箱及电源连接成如图所示的电路。

专题09恒定电流B.151.710⨯C.202.310⨯D.162.310⨯设样品每平方米载流子(电子)数为n ，电子定向移动的速率为v ，则时间t 内通过样品的电荷量b qI tnev ==，当电子稳定通过样品时，其所受电场力与洛伦兹力平衡，Q U =，可得A AB BQ C Q C ==（2024·北京顺义·一模）某同学想通过测绘一只额定电压为随电压变化的规律。

实验电路如图甲所示，根据实验数据描绘的I -U 图像如图乙所示。

下列说法正确的是（A．小灯泡正常工作时的电阻约为5.7ΩB．随着小灯泡两端电压的增大，小灯泡的电阻变小C．该实验的系统误差主要是由电流表的分压引起的闭合之前，应把滑动变阻器的滑片置于A 处图像可知当电压为2.5V 时，电流约为0.44A，所以小灯泡正常工作时的电阻约为A 正确；I -U 图像的斜率反应了电阻倒数大小的变化情况，随着电压的增大图像斜率越来越小，所以电阻越来越大。

故B 错误；该实验的系统误差主要是由电压表的分流引起的。

故合之前，应把滑动变阻器的滑片置于B 处。

故D 错误。

（2024·山东淄博·一模）阿秒（as）光脉冲是一种发光持续时间极短的光脉冲，如同高速快门相机，可用以研究原子内部电子高速运动的过程。

已知181as 10s -=，电子所带电荷量为191.610C -⨯核做匀速圆周运动的等效电流约为3110A -⨯。

目前阿秒光脉冲的最短时间为43as，电子绕氢原子核一周的时间约为倍C．4.2倍D．5.5倍【解析】根据电流定义式可得e I T =，可得电子绕氢原子核一周的时间为eT I=73.≈，故选B。

（2024·陕西·一模）北京时间2023年10月3日，据诺贝尔奖官方网站公布，2023等三位物理学家，以表彰他们“为研究物质中的电子动力学而产生阿秒光脉冲的实验方法”这种时间尺度，适合用来描述电子在原子内部运动的情况，181as 10s -=，例如电子绕氢原子核一周大约是19C ，氢原子核外电子绕原子核做匀速圆周运动。
