微波天线课程设计56GHz微带天线设计不同切角

微波通信系统的天线设计和性能分析微波通信系统是指频率在1GHz至30GHz之间的通信系统，它被广泛应用于卫星通信、雷达、无线电等多个领域。

在微波通信系统中，天线是实现无线电信号的传输和接收的关键组件之一。

本文将介绍微波通信系统中天线的设计和性能分析。

一、微波通信系统中的天线设计1.天线的基本原理天线是电磁波的发射和接收器件，它将电流转换为无线电磁波并将无线电磁波转换为电流。

在微波通信系统中，天线的设计要根据频率要求、辐射参数以及实际应用环境等方面进行考虑。

2.天线的结构和特性微波通信系统中使用的天线主要有微带天线、束流天线、全向天线和定向天线等。

它们在结构和性能上具有不同的特点，如微带天线适用于小型化设备，全向天线适用于需要广泛覆盖区域的场合，定向天线适用于长距离传输、高速传输及对信号抗干扰要求高的场合等。

3.微波天线的设计步骤微波天线的设计步骤一般分为以下几个步骤：（1）确定工作频带和相关性能指标，如工作频率、辐射功率、辐射方向等。

（2）选择适当的天线类型，如微带天线、束流天线、全向天线或定向天线等。

（3）优化天线的结构参数，如天线的长度、宽度、形状和材质等。

（4）进行天线的仿真和分析，如使用电磁场仿真软件进行仿真和分析。

（5）制作天线并进行测试和调试，如使用矢量网络分析仪进行测试和调试，确保天线达到设计要求。

二、微波通信系统中天线性能分析1.天线的增益和方向图天线的增益是用来衡量天线向特定方向辐射电磁辐射能力的一个参数。

方向图是衡量天线辐射方向和辐射功率分布的参数。

2.天线的匹配和带宽天线的匹配性能是指天线能够将信号源的输出阻抗与空气中的阻抗之间实现良好的匹配的能力。

带宽是指天线能够在整个工作频率带内达到较好的性能。

3.天线的功率承受能力和辐射效率天线的功率承受能力是指天线能够承受的最大辐射功率。

而辐射效率是指天线的电磁能转化为辐射能的比例。

4.天线的抗干扰和误码率天线的抗干扰能力是指天线在受到干扰时所表现出的抵抗能力。

射频微波技术课程设计专业班级：学号：学生姓名:指导教师：年月日设计题目：圆极化微带天线仿真设计一、内容摘要微带天线（microstrip antenna）在一个薄介质基片上，一面附上金属薄层作为接地板，另一面用光刻腐蚀方法制成一定形状的金属贴片，利用微带线或同轴探针对贴片馈电构成的天线。

微带天线分2 种：①贴片形状是一细长带条，则为微带振子天线。

②贴片是一个面积单元时，则为微带天线。

如果把接地板刻出缝隙，而在介质基片的另一面印制出微带线时，缝隙馈电，则构成微带缝隙天线。

二、设计任务及指标：设计一种谐振频率为920MHz的圆极化贴片天线，利用Ansoft公司的HFSS13.0对其进行建模并对其进行仿真分析天线的远区辐射场特性并进行一系列优化。

进一步理解微带天线的特性与应用，掌握微波天线的工程设计方法和技巧，熟悉三维电磁场仿真工具HFSS，了解微波天线产品的系统概念，提高专业素质和工程实践能力。

（1）工作频段：900~1200MHz。

（2）基板FR4：H=1.5mm，Er=4.4，tand=0.02。

（3）驻波比小于1.5。

（4）轴比小于3dB。

（5）方向性系数高于3dB。

（6）极化方式RHCP。

三、设计原理：1.微带贴片天线的工作原理微带贴片天线是由介质基片、在基片一面上有任意平面形状的导电贴片和基片另一面上的地板所构成。

天线要解决的两个重要问题是阻抗特性和方向特性。

前者要解决天线与馈线的匹配问题；后者要解决定向辐射或定向接收问题，也就是要解决提高发射功率或接收机灵敏度的问题。

而不论是阻抗特性还是方向特性都必须首先求出天线在远区的电磁场分布，为此要求解满足天线边界条件的麦克斯韦方程组。

对于这样一个电磁场的边值问题，严格的数学求解是很困难的。

因此，经常采用工程近似的方法进行研究，即用某种初始场的近似分布代替真实的准确分布来计算辐射场。

微带天线的辐射机理实际上是高频的电磁泄漏。

一个微波电路如果不是被导体完全封闭，电路中的不连续处就会产生电磁辐射。

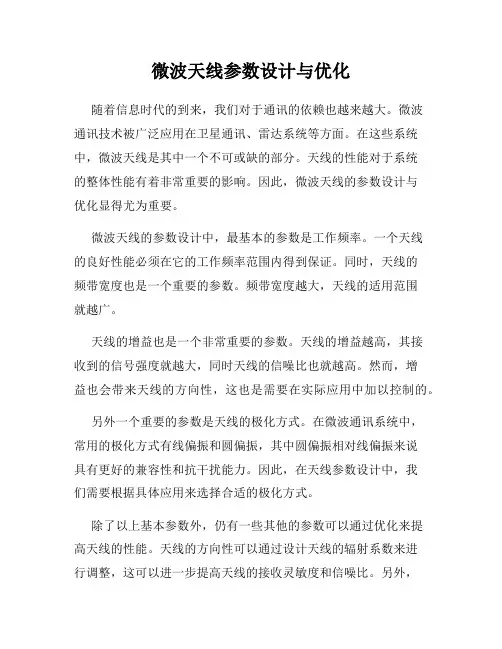

微波天线参数设计与优化随着信息时代的到来，我们对于通讯的依赖也越来越大。

微波通讯技术被广泛应用在卫星通讯、雷达系统等方面。

在这些系统中，微波天线是其中一个不可或缺的部分。

天线的性能对于系统的整体性能有着非常重要的影响。

因此，微波天线的参数设计与优化显得尤为重要。

微波天线的参数设计中，最基本的参数是工作频率。

一个天线的良好性能必须在它的工作频率范围内得到保证。

同时，天线的频带宽度也是一个重要的参数。

频带宽度越大，天线的适用范围就越广。

天线的增益也是一个非常重要的参数。

天线的增益越高，其接收到的信号强度就越大，同时天线的信噪比也就越高。

然而，增益也会带来天线的方向性，这也是需要在实际应用中加以控制的。

另外一个重要的参数是天线的极化方式。

在微波通讯系统中，常用的极化方式有线偏振和圆偏振，其中圆偏振相对线偏振来说具有更好的兼容性和抗干扰能力。

因此，在天线参数设计中，我们需要根据具体应用来选择合适的极化方式。

除了以上基本参数外，仍有一些其他的参数可以通过优化来提高天线的性能。

天线的方向性可以通过设计天线的辐射系数来进行调整，这可以进一步提高天线的接收灵敏度和信噪比。

另外，设计天线的材料和结构也可以进一步降低天线的回波损耗和提高天线的工作频率范围等。

在实际应用中，为了更好地满足用户需求，我们可以根据具体情况对微波天线进行自适应设计。

通过使用计算机模型和仿真技术，我们可以针对特定的应用场景，进行精细的参数调整和优化。

这种自适应设计技术已经被广泛应用于现代微波通讯系统中，并为系统的发展带来了巨大的推动力。

总之，微波天线的参数设计与优化是微波通讯系统中非常重要的一部分。

根据具体应用需求，我们需要选择适当的天线型号和优化参数，以达到最优性能和稳定性。

随着计算机和模拟技术的不断发展，未来微波天线的设计和优化将更加精细和高效。

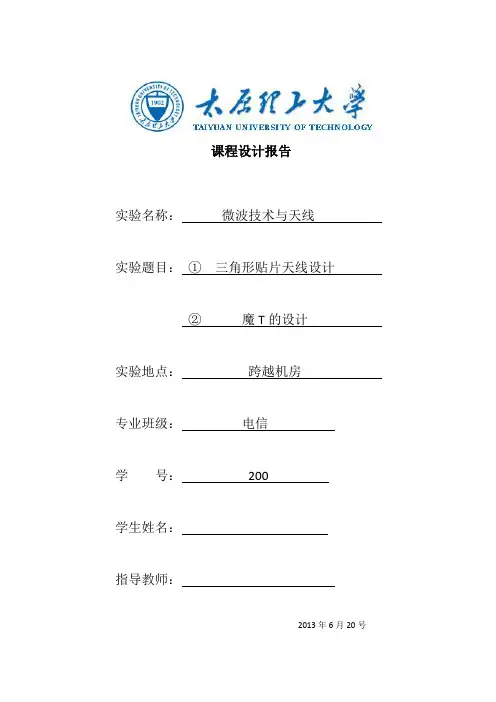

课程设计报告实验名称：微波技术与天线实验题目：①三角形贴片天线设计②魔T的设计实验地点：跨越机房专业班级：电信学号：200学生姓名：指导教师：2013年6月20号三角形贴片天线设计一、微带天线相关背景和三角形贴片天线相关机理：1、微带天线的发展：自从 20 世纪 70 年代中期微带天线理论得到大的发展以来，由于微带天线体积小、重量轻、馈电方式灵活、成本低、易于与目标共形等优点而深受人们亲睐，在移动通信（GSM）、卫星通信、全球卫星定位系统（GPS）等领域得到广泛的应用。

2、微带天线的辐射机理：微带天线是在带有导体接地板的介质基片上贴加导体薄片而形成的天线。

它利用微带线或同轴线等馈线馈电（本课设中用到），在导体贴片与接地板之间激励起射频电磁场，并通过贴片四周与接地板间的缝隙向外辐射。

通常介质基片的厚度与波长相比是很小的，属于电小天线的一类。

如下图（a）（b）：3、本次课设研究内容“三角形微带贴片天线”介绍:在不同形状的微带贴片天线中，矩形和圆形是主要的。

三角形微带贴片天线与矩形微带天线具有类似的场结构和谐振频率，可是相对贴片面积则小的多，实际应用中可以满足天线贴片小型化等某些特殊的性能要求。

无源等边三角形天线首先由Helszajn and James和Bahl and Bhartia用腔模理论来分析。

然后由Keuster and Chang 用几何光学理论来分析。

而实验研究则由Dahele and Lee提出。

4、三角形微带贴片天线中使用的馈电技术——同轴线馈电：同轴线馈电就是将同轴插座安装在印刷电路板的背面，而同轴线内导体接在天线导体上。

其简化处理是略去磁流的作用，并用中心位于圆柱中心轴的电流片来等效电流柱。

一种更严格的处理，是把接地板上的同轴开口作为TEM 波的激励源，而把圆柱探针的效应按边界条件来处理。

对指定的模，同轴馈电点的位置可由经验去找，以便产生较好的匹配。

由工作于主模的矩形微带天线的场结构可知，沿长度方向谐振输入电阻从侧馈时的最大值到中心时变为零，即，式中为侧馈时的输入电阻，是背馈点离侧馈边的距离，于是通过实验方法可以方便地在某一个处实现与50Ω馈电线的匹配，无需附加阻抗变换器。

微波通信中的天线设计微波通信作为一种高速、高效、长距离传输数据的方式，广泛应用于雷达、通信、卫星通讯、无线电视和远程遥测等领域。

天线作为微波通信系统的重要组成部分，在信号的传输和接收中扮演着至关重要的角色。

本文将对微波通信中的天线设计进行介绍和探讨。

一、微波通信中的天线种类1. 矩形波导天线矩形波导天线是一种常见的微波天线，具有结构简单、成本低、谐振频率快等特点。

它的工作原理是通过在波导管内形成电磁场来传输和接收微波信号。

矩形波导天线可以分为单模天线和多模天线两种类型，前者只能在一定的频段内工作，而后者则可以在更广泛的频段内工作。

2. 微带天线微带天线是一种小型化、轻量化的天线，主要用于移动通信、卫星通信等领域。

它的结构非常简单，通常由一块金属贴片放置在介电基底材料上，并通过线路连接到射频设备。

微带天线的性能取决于贴片、介电材料和线路等因素。

3. 基于波导的槽天线基于波导的槽天线是一种性能优良的微波天线，它由一个直径小于波导长度的大槽埋在波导管内，通过在槽内产生电磁场来传输和接收信号。

相比于其他微波天线，基于波导的槽天线具有带宽宽、辐射功率大等优点。

二、微波天线设计的关键因素1. 工作频率工作频率是设计微波天线的关键因素，它直接影响天线的谐振和辐射功率。

在进行微波天线设计的时候，需要根据应用场景的要求选择合适的频率范围进行设计。

2. 天线尺寸天线尺寸是设计微波天线的另一个重要因素，尺寸的大小会影响天线的谐振频率和辐射功率。

在进行天线设计时需要综合考虑实际应用场景的需求以及天线性能的要求，选择合适的尺寸。

3. 天线结构和材料天线的结构和材料也是设计微波天线的关键因素之一。

合适的结构和材料可以提高天线的性能，如提高天线的带宽、增加谐振频带等。

三、微波天线设计的常用方法1. 参数化设计参数化设计是常用的微波天线设计方法之一，它是通过改变天线参数，如尺寸、工作频率等，来获得不同的性能结果。

参数化设计方法可以节省时间和成本，提高天线设计效率。

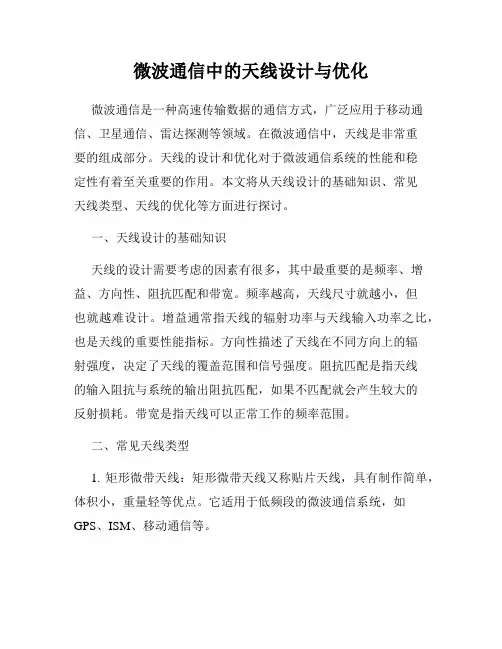

微波通信中的天线设计与优化微波通信是一种高速传输数据的通信方式，广泛应用于移动通信、卫星通信、雷达探测等领域。

在微波通信中，天线是非常重要的组成部分。

天线的设计和优化对于微波通信系统的性能和稳定性有着至关重要的作用。

本文将从天线设计的基础知识、常见天线类型、天线的优化等方面进行探讨。

一、天线设计的基础知识天线的设计需要考虑的因素有很多，其中最重要的是频率、增益、方向性、阻抗匹配和带宽。

频率越高，天线尺寸就越小，但也就越难设计。

增益通常指天线的辐射功率与天线输入功率之比，也是天线的重要性能指标。

方向性描述了天线在不同方向上的辐射强度，决定了天线的覆盖范围和信号强度。

阻抗匹配是指天线的输入阻抗与系统的输出阻抗匹配，如果不匹配就会产生较大的反射损耗。

带宽是指天线可以正常工作的频率范围。

二、常见天线类型1. 矩形微带天线：矩形微带天线又称贴片天线，具有制作简单，体积小，重量轻等优点。

它适用于低频段的微波通信系统，如GPS、ISM、移动通信等。

2. 偶极子天线：偶极子天线是一种经典的天线类型，其特点是简单易制作，指向性、阻抗、带宽等性能好。

常见的偶极子天线有半波偶极子天线、全波偶极子天线、抛物线偶极子天线等。

3. 喇叭天线：喇叭天线具有阻抗匹配好、带宽宽、辐射方向性好等优点，适用于宽频段微波通信系统。

喇叭天线又可分为角度扇形喇叭天线、圆锥形喇叭天线、开口喇叭天线等。

4. 圆极化天线：圆极化天线分为右旋圆极化天线和左旋圆极化天线。

圆极化天线具有解决多路径干扰、抗多路径衰落、提高信号波束宽度等优点。

不同类型的圆极化天线有六边形导体圆极化天线、卡片型圆极化天线、直接耦合微带圆极化天线等。

三、天线的优化天线优化的目的是使天线的性能更好，能够更好地适应各种信号源、环境和使用场合。

天线的优化包括几何形状的优化、材料的优化、辐射模式和电学性能的优化等。

1. 几何形状的优化几何形状的优化是天线设计中最重要的一部分，其目的是通过合理的结构设计来实现天线的指标要求。

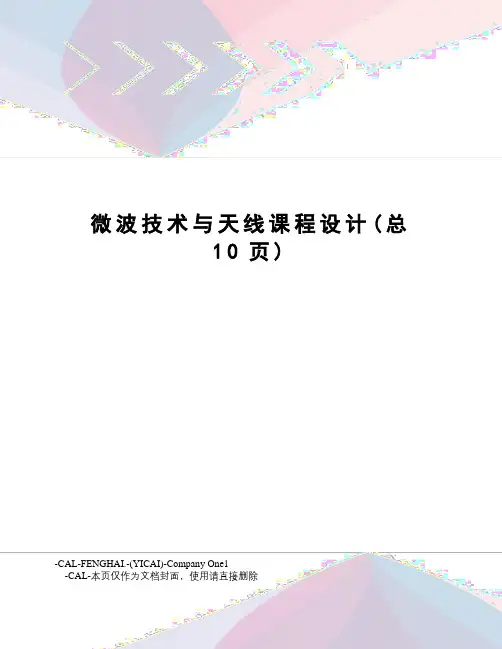

微波技术与天线课程设计(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除魔Ｔ的设计１概述无论在那个频段工作的电子设备，都需要各种功能的元器件。

微波系统也有各种无源、有源元器件，它们的功能是对微波信号进行必要的处理或变换，是微波系统的重要组成部分。

微波元器件按照性质可分为线性互易元器件、线性非互易元器件以及线性元器件三类。

其中线性互易元器件只对微波信号进行线性变换而不改变频率特性，并满足互易定理，主要包括各种微波连接匹配元件、功率分配元器件、微波滤波器件及微波谐振器件等。

功率分配元器件可以将一路微波功率按比例分成几路，主要包括：定向耦合器、功率分配器及各种微波分支器。

2 波导分支器简介将微波能量从主波导中分路接出的元件成为波导分支器，它是微波功率分配器件的一种，常用的波导分支器有E面T型分支、H面T型分支和匹配双T。

E-T分支： E面T型分支器是在主波导宽边面上的分支，其轴线平行于主波导的10T E模的电场方向。

E-T分支相当于分支波导与主波导串联。

H-T分支是在主波导窄边面上的分支，其轴线平行于主波导10T E模的磁场方向。

H-T分支相当于并联于主波导的分支线。

匹配双T：将E-T分支和H-T分支合并，并在接头内加匹配以消除各路的反射，则构成匹配双Ｔ，也称为魔T。

3 整体设计设计目的(1) 学习设计波导分支器的方法；(2) 掌握魔T的设计方法及其S参数及场分布图的分析。

(3) 掌握HFSS10软件，加强对相关知识的理解，提高在射频领域的应用能力。

设计任务基于微波元器件的理论级，设计一个魔T，查看魔Ｔ放入S参数并分析场分布图。

设计原理将E-T分支和H-T分支合并,并在接头内加匹配以消除各路的反射,则构成匹配双T,如图1所示,它有以下特征:1.四个端口完全匹配.2.端口“①、②”对称，即有11S = 22S 。

3.当端口“③”输入，端口“①、②”有等辐同相波输出，端口“④”隔离。

切角圆极化微带天线原理
切角圆极化微带天线原理是指通过合适的设计和构造，使微带天线能够实现圆极化的辐射特性。

微带天线是一种基于微波集成电路技术的天线，由金属贴片和基底组成。

它具有结构简单、成本低廉、体积小巧等优点，因此在无线通信系统中得到了广泛的应用。

切角圆极化微带天线的原理基于两个主要因素：切角和偶极子辐射。

首先，通过在微带天线的边缘切出一个角度，会产生额外的电流路径，从而改变了天线的辐射模式。

这种切角设计可以在一定程度上增加天线的频带宽度和辐射效率。

其次，天线的设计还包括采用偶极子激励方式，其中两个对称的金属贴片组成一个电偶极子。

通过适当调整偶极子的尺寸和位置，可以实现圆极化的电磁波辐射。

切角圆极化微带天线的工作原理是利用切角和偶极子辐射的相互作用。

当高频电流通过天线时，尺寸和位置合适的偶极子会激发出电磁波，并且通过切角设计实现频率的调整，从而实现圆极化辐射。

其中，圆极化辐射可分为左旋圆极化和右旋圆极化，根据具体需要进行选择。

切角圆极化微带天线的设计需要考虑许多因素，包括基底材料的介电常数、厚度、偶极子的尺寸和位置、切角的角度等等。

这些参数的选取会直接影响到天线的性能，如频率带宽、辐射效率和方向图等。

总结起来，切角圆极化微带天线利用切角和偶极子辐射相结合的设计原理，能够实现圆极化的辐射特性。

它在无线通信系统中具有重要的应用价值，为了提高天线性能和系统性能，设计者需要合理选择和调整天线的参数。

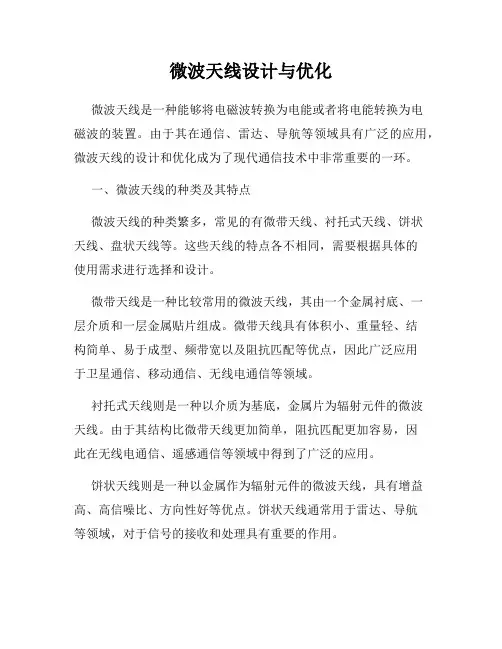

微波天线设计与优化微波天线是一种能够将电磁波转换为电能或者将电能转换为电磁波的装置。

由于其在通信、雷达、导航等领域具有广泛的应用，微波天线的设计和优化成为了现代通信技术中非常重要的一环。

一、微波天线的种类及其特点微波天线的种类繁多，常见的有微带天线、衬托式天线、饼状天线、盘状天线等。

这些天线的特点各不相同，需要根据具体的使用需求进行选择和设计。

微带天线是一种比较常用的微波天线，其由一个金属衬底、一层介质和一层金属贴片组成。

微带天线具有体积小、重量轻、结构简单、易于成型、频带宽以及阻抗匹配等优点，因此广泛应用于卫星通信、移动通信、无线电通信等领域。

衬托式天线则是一种以介质为基底，金属片为辐射元件的微波天线。

由于其结构比微带天线更加简单，阻抗匹配更加容易，因此在无线电通信、遥感通信等领域中得到了广泛的应用。

饼状天线则是一种以金属作为辐射元件的微波天线，具有增益高、高信噪比、方向性好等优点。

饼状天线通常用于雷达、导航等领域，对于信号的接收和处理具有重要的作用。

盘状天线则是一种平面线极天线，其具有结构简单、体积小等特点。

盘状天线主要适用于高速列车、飞机和轮船等场合。

二、微波天线的设计及优化微波天线的设计及优化是微波通信领域中非常重要的一环。

在设计微波天线时，我们需要考虑天线的参数、天线的性能、信号的传输、常见信号的干扰以及传输链路等因素。

对于微波天线的设计及优化，我们可以采用仿真软件进行辅助。

常见的仿真软件包括HFSS、ANSYS、CST等。

这些仿真软件能够帮助我们模拟天线的性能、预测天线的增益、阻抗等参数，从而优化天线的设计。

在进行天线设计时，我们需要考虑天线的辐射效率、阻抗匹配、频率响应等因素。

天线的辐射效率是指天线将入射电波转化为辐射电波的效率，是评价天线性能的重要指标。

阻抗匹配则是指天线和信号源之间的匹配程度，影响了天线的功率输出和信号质量。

频率响应则是指天线在不同频率下的响应情况，要保证天线在使用频段内具有良好的性能，以达到优化设计的目的。

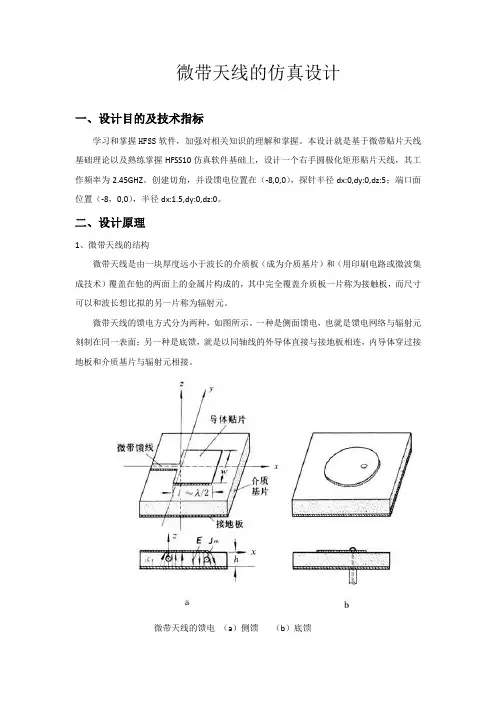

微带天线的仿真设计一、设计目的及技术指标学习和掌握HFSS软件，加强对相关知识的理解和掌握。

本设计就是基于微带贴片天线基础理论以及熟练掌握HFSS10仿真软件基础上，设计一个右手圆极化矩形贴片天线，其工作频率为2.45GHZ。

创建切角，并设馈电位置在（-8,0,0），探针半径dx:0,dy:0,dz:5；端口面位置（-8，0,0），半径dx:1.5,dy:0,dz:0。

二、设计原理1、微带天线的结构微带天线是由一块厚度远小于波长的介质板（成为介质基片）和（用印刷电路或微波集成技术）覆盖在他的两面上的金属片构成的，其中完全覆盖介质板一片称为接触板，而尺寸可以和波长想比拟的另一片称为辐射元。

微带天线的馈电方式分为两种，如图所示。

一种是侧面馈电，也就是馈电网络与辐射元刻制在同一表面；另一种是底馈，就是以同轴线的外导体直接与接地板相连，内导体穿过接地板和介质基片与辐射元相接。

微带天线的馈电（a）侧馈（b）底馈2、微带天线的辐射原理用传输线模分析法介绍矩形微带天线的辐射原理。

矩形贴片天线如图：矩形贴片天线示意图设辐射元的长为L，宽为ω，介质基片的厚度为h。

现将辐射元、介质基片和接地板视为一段长为L的微带传输线，在传输线的两端断开形成开路，根据微带传输线的理论，由于基片厚度h<<λ，场沿h方向均匀分布。

在最简单的情况下，场沿宽度ω方向也没有变化，而仅在长度方向（L≈λ/2)有变化。

在开路两端的电场均可以分解为相对于接地板的垂直分量和水平分量，两垂直分量方向相反，水平分量方向相同，因而在垂直于接地板的方向，两水平分量电场所产生的远区场同向叠加，而两垂直分量所产生的场反相相消。

因此，两开路端的水平分量可以等效为无限大平面上同相激励的两个缝隙，缝的电场方向与长边垂直，并沿长边ω均匀分布。

缝的宽度△L≈h，长度为ω，两缝间距为L≈λ/2。

这就是说，微带天线的辐射可以等效为有两个缝隙所组成的二元阵列。

经过查阅资料，可以知道微带天线的波瓣较宽，方向系数较低，这正是微带天线的缺点，除此之外，微带天线的缺点还有频带窄、损耗大、交叉极化大、单个微带天线的功率容量小等。

课程设计课程名称：微波技术与天线课设题目：微带天线设计（不同切角）实验地点：博学馆机房专业班级：电信1201班学号：2012001422学生姓名：指导教师：李鸿鹰2015 年7 月 4 日课程设计任务书注：课程设计完成后，学生提交的归档文件应按，封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）指导教师签名： 日期：2015-6-10专业班级电信1201 学生姓名课程名称 微波技术与天线课程设计 设计名称 微带天线设计设计周数 1.5周指导教师李鸿鹰设计 任务 主要 设计 参数1 熟悉HFSS 仿真平台的使用2 熟悉微带天线的工作原理与设计方法3 在HFSS 平台上完成如下微带天线的仿真设计 设计要求如下： 频率：5.6GHz 介质：FR44 结合同组其他同学的设计结果完成对于该天线结构参数与性能之间关系的探讨5 在1.5周内完成设计任务设计内容 设计要求6.11：分组、任务分配、任务理解6.12：查阅参考资料，理论上熟悉所设计的器件的工作原理与特性，完成方案设计。

6.15~6.18：熟悉仿真平台的使用，完成在平台上的建模，设置，结果提取与分析，以及验收。

6.19：同组同学结果汇总及讨论 6. 22：设计说明书的撰写在设计过程中，作为设计小组成员，每位同学要具有团队意识和合作精神，并最终独立完成自己的设计任务。

主要参考 资 料刘学观，微波技术与天线，西安电子科技大学电出版社，2012 顾继慧，微波技术，科学出版社，2007李明洋，HFSS 应用设计详解，人民邮电出版社，2010 学生提交 归档文件1.设计报告2.工程文件一、设计题目：微带天线仿真设计（不同切角贴片设计）二、设计目的：通过仿真了解微带天线设计，基于微带贴片天线基础理论以及熟练掌握HFSS10仿真软件基础上设计一个矩形贴片天线，分析其远区辐射场特性以及S曲线。

三、设计原理：矩形贴片是微带贴片天线最基本的模型，本设计就是基于微带贴片天线基础理论以及熟练掌握HFSS10仿真软件基础上，设计一个右手圆极化矩形贴片天线，其工作频率为5.6GHz，分析其远区辐射场特性以及S曲线。

微波技术与天线课程设计报告概述此次参观微波基站，包括两个部分，其中包括基站部分、机房部分。

基站部分：信号传到基站，通过7/8馈线转1/2馈线进BTS，出来通过2M线，进一个小光端机转光信号，通过光缆传到附近机房。

机房部分：光信号通过光缆进ODF，通过跳纤（大方圆）进光端机（2500出来之后光信号转为电信号），电信号通过2M线进DDF,DDF出来通过2M线进协议转换器，所有协议转换器通过网线进路由器，再通过路由器传到上级计费。

基站的设计一、基站的配置根据站址勘察结果，合理选择基站的类型、扇区配置和设备类型。

1、基站的类型基站类型分为宏蜂窝、射频远端站（射频拉远）和微蜂窝基站，应按照以下原则选择基站的类型。

（1）在市区、郊区和农村等广覆盖区域，以宏蜂窝为基础实现广覆盖。

（2）在站址选择或工程安装存在困难的站点，可以采用射频远端站。

（3）在热点地区（如楼宇、超市、车站）和宏蜂窝覆盖的盲区，以微蜂窝或射频远端站为补充。

2、扇区配置根据覆盖区的特点和容量的要求，选择适当的扇区配置，可以达到节约建设成本的目的，如下表所示：扇区配置适用原则典型使用区域全向站较为平坦、话务量较低区域农村地区单扇区/两扇区针对有明显覆盖需求或话务量集中区域交通干线等三扇区承载话务、话务量集中区域一般市区、密集区、郊区等3、基站设备类型基站设备可分为室内站和室外站，应按下列原则选择设备类型。

（1）市区内应以室内站为主，便于维护。

（2）在市区内难以获取机房的站址，可选择射频远端站和室外站型。

（3）郊区和农村有条件的站址使用室内站，对没有建设机房的站址使用室外站。

（4）根据资金的使用情况。

4、其他设备类型（1）微蜂基站广泛用于楼宇覆盖，随着城市发展，写字楼和居民楼逐渐向高大密集方向发展，宏基站已不能满足要求，微蜂窝的室内分布已经成为楼宇覆盖的主流。

（2）直放站因为不可避免地对施主基站会产生很多的影响，一般情况下不使用，主要使用在话务量较低的地下室、隧道等覆盖盲区，而且建议尽量使用光纤直放站。

实验一微波发送系统电路组成及介绍一、实验目的1、了解射频前端发射器的基本结构与主要设计参数。

2、利用实验模组的实际测量了解射频前端发射器的特性。

二、原理分析微波电视传输系统是一套短距离、点对点的微波电视发送和接收系统，它将现场摄得的电视视频、音频信号以微波方式传送，再向电视中心站或有线电视站发送。

三、实验框图五、主要技术指标1. 一路电视图像信号和一路拌音信号。

系统可多路组合使用；2. 传输距离优于4km;（开阔无阻挡）3. 工作频率S波段（2.1-2.7GHz），频率点可由用户选定；4. 发射机输出功率≥100mW;10 ;5. 频率稳定度：5×67. 视频输入/输出电平：1V(75Ω);8．视频调制方式：FM9. 音频输入/输出电平：2.2V(p-p) (600Ω不平衡)；10．音频调制方式：FM-FM11．频带宽度：27MHz12. 微分增益：≤±3%;13. 微分相位：≤±2°;14. 工作电源：发射机：+12V一体化电池可充电电池连续工作10小时以上；六、实验步骤和方法⑴如图所示，接好视频信号发生器和微波调制器的发射支路，如有可能测量微波发射频谱特性。

⑵将接收支路连接好，在图像监视器上应能看到较大的调频雪花噪声颗粒。

⑶对接受机进行调谐，选择频道，首先调出图像信号，然后对伴音信号进行调谐，是伴音信号清晰悦耳。

⑷如图所示，按微波数字信号传输系统方框图进行连接，发射端接上数字信号发生器，接受端接上示波器观察接收数字信号波形。

七、实验预习要求1、预习放大器、滤波器、混频器和功率放大器的原理的理论知识。

2、预习放大器、滤波器、混频器和功率放大器的设计原理。

八、实验报告要求1、画出实验系统的连接方框图并叙述实验原理。

2、调谐不同的频段，观察输出端实验现象。

3、写出实验的心得体会。

实验二微波接收系统电路组成及介绍一、实验目的1、了解射频前端发射器的基本结构与主要设计参数。

电磁场微波技术与天线课程设计前言电磁场微波技术与天线课程是电子信息工程专业的必修课程，是培养学生掌握电磁场和微波技术的理论和实践知识，以及设计和分析天线的能力的重要途径。

在这门课程中，学生将学习电磁场的基础知识、微波元器件的设计和应用、天线的原理和设计等内容。

本文将重点介绍本人在该课程中的课程设计。

课程设计背景在本次课程设计中，我和我的同学合作完成了一项毫米波天线的设计和制作。

毫米波天线是微波技术领域的重要组成部分，常用于实现高速通讯和雷达探测等领域。

在本次课程设计中，我们将模拟设计并制作一款工作在28GHz频段的天线，以深入了解电磁场和微波技术的理论和应用。

课程设计流程第一步：需求分析在本课程设计中，我们需要设计一款工作在28GHz频段的天线。

为了实现如此高频的工作需求，我们需要使用微带天线设计和制作技术，并且需要对微带天线的理论基础知识有一定的了解。

第二步：仿真设计为了确保天线的设计符合实际需求，我们首先需要在仿真软件中对天线进行建模和仿真分析。

我们选择使用CST Microwave Studio软件进行仿真设计，该软件可以帮助我们进行天线建模、电磁场仿真分析，以及性能评估等。

在仿真过程中，我们将尝试不同的天线结构和参数设置，并对其性能进行比较和评估。

通过多次仿真和修改优化，最终得到一款性能较优的天线方案。

第三步：实验制作在确定了天线设计方案之后，我们需要进行实验制作并对其性能进行测试和验证。

实验制作过程中，我们需要按照天线的设计方案，在板子上进行PCB设计，并进行切割、注锡和贴片等工艺步骤。

制作完成后，我们需要使用微波测试仪对天线进行性能测试，包括频率响应、阻抗匹配和辐射性能等。

通过测试，我们可以了解天线的实际性能并对其进行优化和调整。

第四步：实验结果分析最后，通过对实验结果的分析，我们可以得到一份完整的课程设计报告，并展示我们所设计的天线的性能参数和实际应用效果。

总结本次电磁场微波技术与天线课程设计是一次非常有收获和意义的实践活动。
