基本查询命令-BRAS

  • 格式：docx
  • 大小：30.49 KB
  • 文档页数：7

1. 告警display current-configuration inactive //显示所有不在位的板、卡配置信息。

当板、卡不在位时，其对应的配置信息为非激活状态，这些配置信息前面有前导符*[ ]clear inactive-configuration slot 4 //命令用来清除不在位单板的非激活配置信息display alarm histroy //获取已经恢复的告警display alarm all //查看所有告警信息2.查询vpn-instance 相关信息display current-configuration configuration vpn-instance //查看vpn实例配置display ip vpn-instance 查询所有的vpn-instancedisplay ip vpn-instance CJLT-JMSEzfw interface3. 查看登陆用户display user-interface maximum-vty //查看最大并发连接数display local-user //查看本地用户列表display access-user domain default_admin //查看当前登陆用户display users // 查看用户的登陆方式4. 查看vsi相关信息display current-configuration configuration vsi //查看vsi相关配置display vsi //显示VSI实例的信息, 缺省情况下，将显示所有VSI实例的信息display vsi peer-info //显示所有VSI实例对等体的PW状态的信息display vsi peer-info statistics //显示指定VSI实例的对等体的PW状态的统计信息display vsi name vpn-cjdzzw peer-info //显示指定VSI实例的对等体的PW状态的详细信息display mac-address vsi vpn-cjdzzw //显示vsi实例业务上线情况display vsi services all //显示所有VSI与AC接口的关联信息5.显示历史操作、查询、命令记录display history-command all-users上光标键或者Ctrl_P //访问上一条历史命令下光标键或者Ctrl_N //访问下一条历史命令language-mode chinese/English //语言切换6. 查看所有接口的IP地址信息display ip interface brief7. 查询端口光功率display interface GigabitEthernet 1/0/0display interface phy-option GigabitEthernet 1/0/08. 查询所有eth-trunk及捆绑接口信息display eth-trunk9. 查询CF卡及单板相关信息display version slot 9 //查询CF卡和内存条容量大小display elabel brief //查看标签，也能看到单板型号display device 1 //查看单板型号，但是当输入主控板slot号时不显示10 查看ACL下配置display current-configuration configuration acl-basic //查看2000-2999配置display current-configuration configuration acl-adv //查看3000-3999 配置display current-configuration configuration acl-ucl //查看6000-9999 配置display acl 2501 //查看单个acl配置display acl all //2000-3000的可以看到matched的次数，6000以上的看不到display acl user-group //对用户组限制的ACL11 查看OSPF相关信息display current-configuration configuration ospf //显示OSPF配置display ospf peer //查看ospf peer状态display ospf peer briefdisplay ospf interface //查看ospf进程的接口信息display ip routing-table protocol ospf //查看ospf产生的路由信息12 查看isis相关信息disp current-configuration configuration isis //显示isis进程配置display isis peer //查看isis peer状态display isis peer verbose //disp isis interface //查看使能了isis的端口display ip routing-table protocol isis //查看isis产生的路由信息disp isis lsdb //查看isis数据库13 查看bgp相关信息display current-configuration configuration bgp //显示bgp配置display bgp peer //查看bgp邻居display bgp vpnv4 all peer //查看MP-IBGP peer状态display bgp vpnv4 all brief //查看通各VPN实例学习到的路由条目数display bgp routing-tabledisplay bgp routing-table peer 222.83.16.23 received-routesdisplay bgp vpnv4 all routing-table //查看所有BGP VPNv4路由和所有BGP私网路由的信息14 查看路由信息display ip routing-table //查看相关路由信息display ip routing-table 0.0.0.0 //查看该台设备的默认路由（重要！！）display ip routing-table 36.115.98.2 // 查看单个路由信息。

display ip routing-table vpn-instance ims_xj 100.204.23.254display ip routing-table protocol ospf/isis\bgp //查看相关路由协议产生的路由display ip routing-table | include 10.136.64.29 //查看某条路由display ip routing-table statistics //路由条目统计display ip routing-table vpn-instance CTVPN43005-XJZHWG protocol unr //查询vpn引用的接口display ip routing-table vpn-instance CTVPN43005-XJZHWG protocol direct //能看到三层接口下绑定该VPN信息15 查看vpn相关信息display ip vpn-instance //显示设备上启动的VPN实例名字display ip vpn-instance interface //显示IP绑定vpn实例的接口，二层的不显示。

display ip vpn-instance CTVPN43005-XJZHWG interface //显示绑定CTVPN43005- XJZHWG实例的接口，只是三层接口下绑定该VPN信息16 查看MPLS相关信息display mpls interface //查看引用mpls接口display mpls route-state //查看动态LSP（Label Switch Path）对应的路由信息display mpls ldp interface //查看mpls ldp接口状态display mpls ldp peer //查看mpls ldp peer状态display mpls ldp session //查看mpls ldp session状态display mpls lsp statistics //查看LSP统计信息display mpls lsp //查看所有类型的LSP信息,能看LFIB表display mpls lsp verbose //查看所有类型的LSP详细信息17 查看组播相关信息display pim neighbor //查看pim邻居display pim rp-info // 查看PIM RPdisplay pim bsr-infodisplay pim routing-table //查看pim路由表，可以查看RP地址、源服务器地址、频道地址、上下行接口display multicast forwarding-table // 查看组播转发表display multicast routing-table // 查看组播路由表，二者均能年看到源服务器地址、频道地址、上下行接口，转发表有速率，路由表没有速率display multicast routing-table x.x.x.x 查看某个节目组播转发表象display multicast routing-table incoming-interface XX 查看如接口组播节目表象display multicast routing-table outgoing-interface-number 可以查看某个节目有被多少OLT请求display multicast user-info out-interface Eth-Trunk 20.42 //查看下行接口使用的组播组display igmp bas group //查看igmp组地址display igmp group int Eth-Trunk 33.90 //查看接口使用的igmp组地址18 查看CPUdisplay health //查看单板CPU利用率display cpu-usage //查看任务CPU利用率display board-current slot 1 //查看单板的电流信息display power //查看电源模块状态display power slot 1 //查看单板功率19 查看用户数display domain //查看所有domain在线用户display domain //查看的认证、计费方案，默认是default1display access-user //查看总体的用户数display access-user domain xjims //按域名查看用户数display access-user ip-pool voip_ims2 //按地址池查看用户数display access-user vpn-instance CTVPN43005-XJZHWG //按VPN实例查看用户数display access-user interface eth-trunkX.X //按trunk查看用户数display access-user interface eth-trunk X.X verbose //查看用户详细信息display access-user slot 3 //按槽位查看用户数display access-user username g0996 verbose //按用户名查看用户数display access-user user-id 95 //用户ID，查看租期display access-user mac-address H-H-H //按MAC地址查看用户数display max-onlineusers //查看历史最大用户数display access-user online-total-number //查看在线总的用户数display bas-interface //查看每个BAS接口用户数display bas-interface Eth-Trunk 30.1001 //查看子接口的bas相关信息display arp slot 4 //查看非拨号用户，arp表项对于PPPOE用户：Radius和BRAS上查看到的家客用户拨号时上报的CID信息如下，注意：没有ONT ID这个字段，详细见附件PPT，FTTH和FTTB都包含了解析前格式：211.142.230.36|trunk 4/0/24:1024.2005 0.129.0.177/0/0/2/0/4/0 00000000000ZTEGB002D586 GP解析规则：灰色字段：BRAS的IP地址，由radius整合到CID信息中蓝色字段：BRAS的端口信息橙色字段：用户的vlan信息，分别是外层vlan和内层vlan（1024为外层VLAN，2005为内层VLAN）绿色字段：OLT的IP地址紫色字段：取1、3、5字段0/2/4 表示OLT的PON口褐色字段：从非0开始取值ZTEGB002D586 表示ONU的SN码红色字段：表示GPON或EPON20 查看ip pool配置display current-configuration configuration ip-pool //查看BAS上配置的全部地址池display ip-pool pool-usage //按域名，当前地址池使用率display ip-pool pool-usage all //按地址池，当前地址池使用率display ip-pool max-usage domain //按域名，历史最大使用记录display ip-pool max-usage pool //按地址池，历史最大使用记录display ip pool all used //按地址池查看利用率。

合集下载

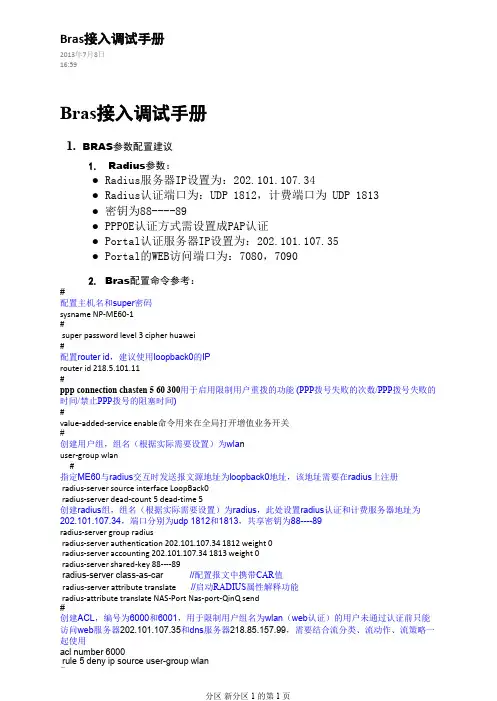

Bras接入调试手册 注释版

Bras接入调试手册 注释版


radius-server source interface LoopBack0
radius-server dead-count 5 dead-time 5
创建radius组，组名（根据实际需要设置）为radius，此处设置radius认证和计费服务器地址为
202.101.107.34，端口分别为udp 1812和1813，共享密钥为88----89
2. Bras配置命令参考：
#
配置主机名和super密码
sysname NP-ME60-1
#
super password level 3 cipher huawei
#
配置router id，建议使用loopback0的IP
router id 218.5.101.11
#
ppp connection chasten 5 60 300用于启用限制用户重拨的功能 (PPP拨号失败的次数/PPP拨号失败的
bas access-type layer2-subscriber default-domain authentication nanping //pppoe进入nanping域 进行认证
authentication-method ppp //pppoe用户使用的认证方式(该方式为默认配置) # interface GigabitEthernet1/0/4.2 description ipoe user-vlan 3102 //所接入的专线用户携带vlan标签为3102（根据实际情况规划） bas
分区 新分区 1 的第 3 页
pppuser-offline-standardize //用来设置转换PPP用户的下线原因 http-redirect enable HTTP重定向功能 vlanpvc-to-username standard //用来设置ME60上送RADIUS服务器的Nas-Port-Id属性的格式，以 及自动生成绑定认证用户、快速认证用户、预认证用户的纯用户名时使用的格式。 nas-serial nanping //配置web认证时候需要提供的AC名称，需要和web服务器协商 access-speed 100 1 //用来配置系统用户接入的速率（每秒100个用户） authentication-scheme radius //增加认证方案radius为radius认证 authentication-scheme ipoe //增加认证方案ipoe为不认证 authentication-mode none accounting-scheme radius //增加计费方案radius为radius认证 accounting interim-fail max-times 10 offline //设置确认为实时计费失败所需的计费失败10次后让 用户下线（可选） accounting-scheme ipoe //增加计费方案ipoe为不认证 accounting-mode none domain default0 domain default1 domain default_admin domain nanping //创建域，域名为nanping，认证计费方式为radius authentication-scheme radius accounting-scheme radius service-type hsi //该域若有web认证用户需要配置 radius-server group radius //域使用的radius服务器组名为radius idle-cut 60 0 //用来设置当前域的闲置切断参数，拆除闲置用户的连接。 ip-pool pool1 //关联地址池pool1，用户从该地址池获取地址 ppp-force-authtype pap domain wlan-renzhengqian//创建web认证用户的认证前域，域名为wlan-renzhengqian，认证计 费方式为不认证不计费
redback BAS交换机常用指令

redback BAS交换机常用指令

1、[local]SE800#show hardware[detail]查看硬件情况2、[local]SE800#show chassis查看机框情况3、[local]SE800#show hardware card 4 detail查看某单板的硬件情况4、[local]SE800(config)#card board-type slot激活某单板，该命令是进入到某一个单板模式下后再次执行commit。

board-type表示单板类型，slot表示槽位号5、[local]SE800#reload card slot重启某一单板，该命令慎用，如果是引擎则会使设备重启而中断业务。

6、[local]SE800#show port slot/port[detail]查看某一个物理接口的信息7、[local]SE800#show memory查看内存使用情况8、[local]SE800#show process cpu查看设备cpu使用情况9、[local]SE800(config)#context name配置新的context并进入到了该context模式下10、[local]SE800#show config interface查看三层接口的配置信息11、[local]SE800#show config context name查看某个context的具体配置信息12、[local]SE800#show port {all | counters | detail}查看所有的接口：all；查看接口的流量：counters；查看接口的详细信息13、[local]SE800#show ip interface {brief | all-context | interface-name}查看三层接口状态：brief；查看所有context下interface接口状态；查看某一个具体的interface状态：interface-name。

bras端口配置查看命令

bras端口配置查看命令

BRAS设备端口配置查看命令：1）ERX ： show configuration interface g槽位号/端口号.1SVLAN(0)CVLAN 例：SZ-SN-BAS-1.M#show config int g4/1! Configuration script being generated on FRI MAR 26 2010 17:14:17 CHN! Juniper Edge Routing Switch ERX-1440! Version: 8.2.4 patch-0.14 [BuildId 10962] (May 13, 2009 21:45)! Copyright (c) 1999-2008 Juniper Networks, Inc. All rights reserved.!! Commands displayed are limited to those available at privilege level 15!! NOTE: This script represents only a subset of the full system configuration. interface gigabitEthernet 4/1ethernet description dT:M-SN-S8512-A::GI0/1/22mtu 1526duplex fullspeed 1000qos-profile "GE_port"encapsulation vlan2) RED ： show configuration port 槽位号/端口号例：[local]SZ-TB-BAS-3.M#show config port 2/8Building configuration...Current configuration:!card ge-10-port 2!port ethernet 2/8description dT:FH-FTTB-TianBei-1::GE4mtu 1526no auto-negotiatelink-dampening up 2000 down 1000no shutdownencapsulation dot1qdot1q pvc 58bind interface NMS_FTTX_FengHuo-1 vrNMS_FTTX_FengHuoip host 178.3.96.2/26dot1q pvc 501 encapsulation 1qtunneldot1q pvc on-demand 501:101 through 164 encapsulation pppoeidle-down 600bind authentication pap maximum 5dot1q pvc on-demand 501:165 through 228 encapsulation pppoeidle-down 600bind authentication pap maximum 53）ME60 ： display current-configuration interface g槽位号/0/端口号.1例：<SZ-SW-BAS-3.M>display cur int g1/0/8.1#interface GigabitEthernet1/0/8.1pppoe-server bind Virtual-Template 0description Dialeruser-vlan 101 1124 QinQ 507user-vlan 101 228 QinQ 510user-vlan 101 1124 QinQ 512user-vlan 101 484 QinQ 518user-vlan 101 484 QinQ 520user-vlan 101 630 QinQ 521user-vlan 101 292 QinQ 529user-vlan 357 1124 QinQ 510user-vlan 613 1124 QinQ 518user-vlan 613 1124 QinQ 520user-vlan 632 1124 QinQ 521basaccess-type layer2-subscriberroam-domain 163.gdnas logic-port Ethernet 1/0/8access-delay 100 even-macaccess-limit 5#。

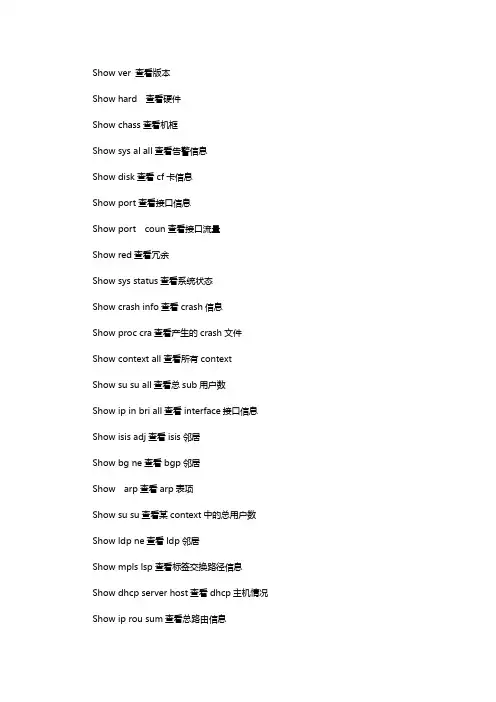

BRASE命令

BRASE命令

Show ver 查看版本Show hard 查看硬件Show chass查看机框Show sys al all查看告警信息Show disk查看cf卡信息Show port查看接口信息Show port coun查看接口流量Show red查看冗余Show sys status查看系统状态Show crash info查看crash信息Show proc cra查看产生的crash文件Show context all查看所有contextShow su su all查看总sub用户数Show ip in bri all查看interface接口信息Show isis adj查看isis邻居Show bg ne查看bgp邻居Show arp查看arp表项Show su su查看某context中的总用户数Show ldp ne查看ldp邻居Show mpls lsp查看标签交换路径信息Show dhcp server host查看dhcp主机情况Show ip rou sum查看总路由信息Show bg routerShow radiu serverShow ip mroute查看组播路由信息Show pim neighbor查看pim邻居信息show pppoe sub 2/4//查看2/4端口的用户(10K、SE800)show pppoe sub 13/1 vlan-id 521 pppoe//查看port 13/1 的vlan-id 521用户sh pppoe up all | grep 521//查看vlan-id 521的用户sh pppoe up all | grep 521 | count //查看vlan-id 521的用户数量show config qos //显示se 800的qos配置show config acl //显示se 800的acl配置show config port //显示se 800的port下的配置show config context <name>//显示se 800的context adsl的配置show administrators或show user//显示登录se 800的用户show subscribers active usernameshow pppoe all | inclear subscriber usenameshow subscribers active | begin before 8 x.z.z.zshow subscribers ac | begin before 8 " x.z.z.2 "(注意2之后加空格) show subscribers active | include "vlan-id xxx" | count。
