电接触与触头总结

触头电路的通断和转换是通过电器中的执行部件，主要是其触头来实现的。

触头是有触点电器的执行元件，又是电器中最薄弱的环节，其工作的优劣直接影响到电器的性能。

本章就触头在不同工作状态下出现的主要问题，如接触电阻、振动等，进行一定的分析，找出减少其危害的一些实用方法并对触头的一些基本参数作一介绍。

第一节概述一、触头的分类触头作为电器的执行机构，是非常重要的部件，它对电器的工作性能、总体结构、尺寸有着决定性的影响。

触头的工作性能和质量直接影响到电器可靠性。

触头在正常工作情况下经常要受到机械撞击、电弧等的有害作用，很容易损坏，故它又是有触头电器的一个薄弱环节。

触头可按以下方法分类：1．按触头工作情况可分为有载开闭和无载开闭两种。

前者在触头开断或闭合过程中，允许触头中有电流通过，后者在触头开断或闭合过程中，不允许触头中有电流通过，而在闭合后才允许触头中通过电流，如转换开关等。

无载开闭触头，由于触头开断时无载，故无电弧产生，对触头的工作十分有利。

2．按开断点数目可分为单断点式和双断点式触头。

3．接触头正常工作位置可分为常开触头和常闭触头。

4．按结构形状可分为指形触头和桥式触头等。

5．按触头的接触方式可分为面接触、线接触和点接触3种。

二、触头接触面形式触头接触面形式分为点接触、线接触和面接触3种，如图14—1所示。

图14—1 触头的接触式(a)点接触；(b)线接触；(c)面接触。

1．点接触点接触触头是指两个导体只在一点或者很小的面积上发生接触的触头（如球面对球面，球面对平面）。

它用于20 A以下的小电流电器，如继电器的触头，接触器和自动开关的联锁触头等。

由于接触面积小，保证其工作可靠性所需的接触互压力也较小。

2．线接触线接触是指两个导体沿着线或较窄的面积发生接触的触头（如圆柱对圆柱、圆柱对平面）。

其接触面积和接触压力均适中，常用于几十安至几百安电流的中等容量的电器，如接触器、自动开关及高压开关电器的触头。

触头实现电联接，一般采用触头弹簧压紧，压力较小，并考虑到装配检修的方便和工作可靠，多采用点接触或线接触的形式。

电工技能总结5篇总结是在一段时间内对学习和工作生活等表现加以总结和概括的一种书面材料，它可以使我们更有效率，为此要我们写一份总结。

下面我给大家整理了关于电工技能总结，便利大家学习。

电工技能总结120--------年是我在公司工作的第三年，在这三年里随着公司在不断的开展和壮大我个人也从一个不知所谓的棱头青渐渐的变的成熟，从一个对平衡机毫无了解的门外汉变成一个熟识平衡机原理熟识公司各种产品的专业技术人员，而且在对部门的管理和与人沟通方面我也有了更深层次的相识，我深知我取得的这些进步和公司领导的造就是分不开的。

没有他们不厌其烦的教育和一次次的赐予时机我不会取得今日的进步，展望20--------年是机遇和挑战并存的一年，我将团结在公司领导核心四周，努力工作，艰辛奋斗，为公司向更高层次开展做出自己的奉献。

回首20--------初，虽然在20--------年公司取得了可喜的成果，但是公司领导并没有沾沾自喜，反而为20--------年制定了更高的目标。

我也在经过短暂的调整之后立刻进入自己的角色，当时遵照领导的指示，我负责研发部管理和电气车间生产管理的工作。

、我首先指定的部门工作范畴细那么，明确了整个部门的工作任务。

又对每个部门的成员在整个部门工作中所负责的范畴做了规定并已书面的形式发放到他们手中，我制定了部门成员构造组成图，明确上下级的附属关系。

我想在完成公司交给的部门任务的同时建立一个有纪律，有向心力的团队更好的为公司效劳是领导更盼望我能做到的。

在20--------年初我的部门人员发生了很大的改变，首先是李鑫的离职遵照公司领导的指示我快速调整了部门的构造，将原来主要负责电气生产的董建军接替李鑫的研发工作，将原来只参加电气生产的许建文支配在负责生产管理并参加生产的位置，在我整理李鑫的工作备份时候，我发觉一体机单片机程序不能正常工作，我用其他方法找到李鑫要回了能用的程序，并完成当时李鑫负责的一东工程，4月份董建军离职，影响了第一台微电机自动平衡机局部编写，为了保证设备参展，我连续加班，五一长假也不例外，最终实现了设备参展前有流畅动作的目标。

第六章电接触理论§6-1 概述任何一个电系统，都必须将电流（作为电的信号或电的能量）从一个导体通过导体与导体的接触处传向另一个导体。

此导体与导体的接触处称为电接触，它常常是电信号或电能传送的主要障碍。

由电机、电器、自动元件、仪表、计算机等组成的现代化大型复杂电系统，例如通信系统、控制系统、拖动系统、电力系统等，它们所包含的电接触数目往往成千上万。

如果其中一个或几个工作不正常或失效，则将导致整个系统工作紊乱甚至停顿，其后果极其严重。

电系统和电器元件中电接触的具体结构类型是多种多样的，一般分为三类：1．固定接触两接触元件在工作时间内固定接触在一起，不做相对运动，也不相互分离。

例如母线的螺栓连接或铆接（称永久接触），仪表中的塞子、插头（又称半永久接触器）等。

2．滚动和滑动接触器两接触元件能作相对滚动和滑动，但不相互分离。

例如断路器的滚轮触头，电机的滑环与电刷及电气机车的馈电弓与电源线等。

3．可分、合接触两接触元件可随时分离或闭合。

这种可分、合接触元件常称为触头或触电。

一切利用触头实现电路的接通和断开的电器中都可见到这种接触类型。

上述三种接触型式中，它们共有的工作状态是接触元件闭合接通电流。

运行经验表明，当两导体相互接触流过电流时，接触处会出现局部高温，严重时可达接触导体材料的熔点。

在可分、合接触中它的通电状态除闭合通电以外，还有由闭合过渡到分离，最后切断电路，或由分离过渡到闭合，最后接通电路，以及处于开断状态等。

触头在切断或闭合电路的过程中，触头间往往会出现电弧。

电弧的温度很高，大大超过一般金属材料的熔点或沸点。

即使电弧存在的时间很短，也会使触头表面融化或气化，造成触头材料的损失，或者产生触头的熔焊。

因此，在以上三种电接触类型中，工作任务最重的是分、合接触器。

为了保证电接触长时间稳定而可靠的工作，必须做到：（1）电接触在长期通过额定电流时，温升不超过国家规定的数值，而且温升长期保持稳定。

（2）电接触在短时通过短路电流或脉冲电流时，接触处不发生熔焊成松弛。

《电器学》夏天伟丁明道编著课后习题解答1.1电器中有哪些热源？它们各有什么特点？答：电器中的载流系统通过直流时，载流导体中损耗的能量便是电器的唯一热源。

通过交流时，热源包括：导体通过电流时的能量损耗、非载流铁磁质零部件的损耗（铁损包括涡流损耗和磁滞损耗）、电介质损耗。

交变电流导致铜损增大，这是电流在到体内分布不均匀所致。

集肤效应和邻近效应会带来附加损耗。

铁损只在交变电流下才会出现。

电介质损耗：介质损耗角与绝缘材料的品种、规格、温度、环境状况及处理工艺有关。

1.2 散热方式有几种？各有什么特点？答：热传导、对流、热辐射。

热传导是借助分子热运动实现的，是固态物质传热的主要方式。

对流总是与热传导并存，只是对流在直接毗邻发热体表面处才具有较大意义。

热辐射具有二重性：将热能转换为辐射能，再将辐射能转换为热能，可以穿越真空传输能量。

1.3为什么决定电器零部件工作性能的是其温度，而考核质量的指标确却是其温升？答：电器运行场所的环境温度因地而异，故只能人为地规定一个统一的环境温度，据此再规定允许的温升，以便考核。

1.4在整个发热过程中，发热时间常数和综合散热系数是否改变？为什么？答：一般来说，是改变的。

但是在计算中，为了方便起见，假定功率P为恒值，综合散热系数也是均匀的，并且与温度无关，因此发热时间常数也是恒定的。

1.15 交变电流下的电动力有何特点？交流电动力特点：1、单相：1）是脉动的单方向的电动力2）单相稳态交流电动力以两倍电流频率在零和峰值间变化。

3）最大的电动力发生在最大的短路电流时刻，当ψ＝φ－π/2时，电流的非周期分量最大，可能出现的总电流、电动力最大。

4）单相系统最大暂态电动力是稳态时的3.24 倍。

交流单相短路最大电动力极限可达稳态最大电动力的4倍。

2、三相：1）三相稳态交流电动力当导体作直列布置时中间相导体受力最大，并以两倍电流频率在正、负峰值间变化，力的峰值为单相稳态最大力的0.866倍2）三相交流短路电动力同样是中间相导体受力最大，力的正、负峰值为单相稳态最大力的2.8倍。

电气触头的分类、结构和应用
（1）电气触头的分类
电气触头按其接触方式可分为以下三种类型
1）固定连接触头。

指被接触连接的导体之间不能相对移动的电气触头。

如母线接头、电气设备的引线连接等都是。

2）滑动触头。

指导体间能够保持互相接触，但又容许一个接触面沿着另一个接触面进行相对移动的接触方式，称为滑动触头。

如：母线的伸缩结，电机的电刷等，都是滑动接触。

3）可断触头。

若正常工作时，触头间可以闭合，也可分断，则称为可断触头。

各种开关的触头就是可断触头。

（2）可断触头按其结构分类：。

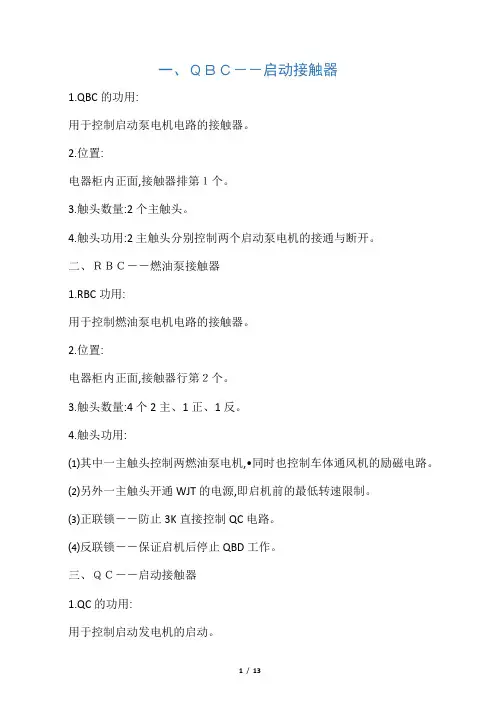

一、ＱＢＣ－－启动接触器1.QBC的功用:用于控制启动泵电机电路的接触器。

2.位置:电器柜内正面,接触器排第１个。

3.触头数量:2个主触头。

4.触头功用:2主触头分别控制两个启动泵电机的接通与断开。

二、ＲＢＣ－－燃油泵接触器1.RBC功用:用于控制燃油泵电机电路的接触器。

2.位置:电器柜内正面,接触器行第２个。

3.触头数量:4个2主、1正、1反。

4.触头功用:⑴其中一主触头控制两燃油泵电机,•同时也控制车体通风机的励磁电路。

⑵另外一主触头开通WJT的电源,即启机前的最低转速限制。

⑶正联锁－－防止3K直接控制QC电路。

⑷反联锁－－保证启机后停止QBD工作。

三、ＱＣ－－启动接触器1.QC的功用:用于控制启动发电机的启动。

2.位置:电器柜内,正面左下角。

3.触头数量:4个1主、1正、2反。

4.触头功用:⑴主触头－－用于启动发电机的启动。

⑵正联锁－－齿条释放联锁,在启机时接通DLS电路,使联合调节器能建立油压,从而使喷油泵齿条释放,保证柴油机顺利启机。

⑶其中一反联锁—保证在启机时停止启动泵工作,以保证顺利启机。

⑷另一反联锁—防止电压调整器在启机时烧损,在启机时断开FLC。

四、ＤＬＳ线圈－－电磁联锁,停机电磁阀.1.DLS的功用:用于人为或自动控制柴油机停机。

2.位置:在柴油机自由端联合调节器上。

五、ＦＬＣ－－辅助发电励磁接触器1.FLC的功用:用于控制辅助发电机自动励磁电路接通与断开。

2.位置:电器柜内,正面接触器行第６个。

3.触头数量:3个2主、1反。

4.触头功用:⑴FLC主两－－除了能接通自动励磁外,另一个目的就是与固定发电相互转换时,两个主触头共同作用才能彻底切断与电调的联系。

⑵FLC反－－当电压调整器接通后,不能启机,以保护电调。

六、ＧＦＣ－－固定发电接触器1.GFC的功用:用于控制辅助发电机固定励磁电路的接触器。

2.位置:电器,正面接触器行第７个即最后一个。

3.触头数量:5个2主、2正、1反。

电动机的控制（一）——接触器这里讲交流控制的电动机，其中最核心的部件就是接触器。

交流接触器的组成：1、电磁系统：包括吸引线圈、上铁芯（动铁芯）和下铁芯（静铁芯）。

2、触头系统：包括三付主触头和两个常开、两个常闭辅助触头（或多个），它和动铁芯是连在一起互相联动的。

主触头的作用是接通和切断主回路。

而辅助触头则接在控制回路中，以满足各种控制方式的要求。

3、灭弧装置：接触器在接通和切断负荷电流时，主触头会产生较大的电弧，容易烧坏触头，为了迅速切断开断时的电弧，一般容量较大的交流接触器装置有灭弧装置。

4、其他部件还有支撑各导体部分的绝缘外壳、各种弹簧、传动机构、短路环、接线柱等。

工作原理和用途：交流接触器的工作原理是：吸引线圈和静铁芯在绝缘外壳内固定不动，当线圈通电时，铁芯线圈产生电磁吸力，将动铁芯吸合。

由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运动，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用而分离，使主触头断开，切断电源。

交流接触器可以通断启动电流，但不能切断短路电流，即不能用来保护电气设备。

适用于电压为1KV及以下的电动机或其他操作频繁的电路，作为远距离操作和自动控制，使电路通路或断路。

不宜安装在有导电性灰尘、腐蚀性或爆炸性气体的场所。

几种交流接触器的外形图电动机的控制（二）——接触器交流接触器解剖图1交流接触器解剖图2原理缩略图动作过程：线圈通电→衔铁被吸合→触头闭合→电机接通电源其中左边三副触点为主触头，由于此状态为接触器已吸合，因此第四副为常开，第五副为常闭触点原理缩略图（接触器未动作时）简单的接触器控制整图电动机的控制（三）——接触器电动机控制图中关于接触器的有关符号接触器线圈接触器主触头——用于主电路（流过的电流大，需加灭弧装置）接触器辅助触头——用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其他电力负载接触器主要技术指标：额定工作电压、电流、触点数目电动机的控制（四）——热继电器下面再讲一个电动机常用的普通保护电器：热继电器，俗称热耦工作原理：热继电器是利用电流的热效应原理来切断电路以保护电器的设备。

电工工作总结14篇电工工作总结篇1本人在多年的工作中，根据变电所实际情况，发现各变电所的缺陷及整改之处，注意到有不少故障是各种低压电器经期使用其元件老化并缺乏经常性维护而产生的，维修电工技师工作总结。

以下是通过本人在检修工作中的一些实例来说明低压电器的故障检修及要领。

一、常用电压电器故障的几个检修实例1、电压断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。

此时要调整操作机构，使动触头完全插入静触头。

通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。

检修此故障一定要注意安全，严防电弧对人和设备的危害。

检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。

此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。

2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。

应立即停车检修。

触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。

此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。

通电衔铁不吸合。

如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。

可拆下线圈按原数据重新绕绕制后浸漆烘干。

3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。

此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。

排除故障后，更换合适的热继电器、注意后重新调整整定值。

热继电器“误”动作。

这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。

重新调整整定值或更换适合的热继电器解决。

热继电器“不”动作。

这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。
