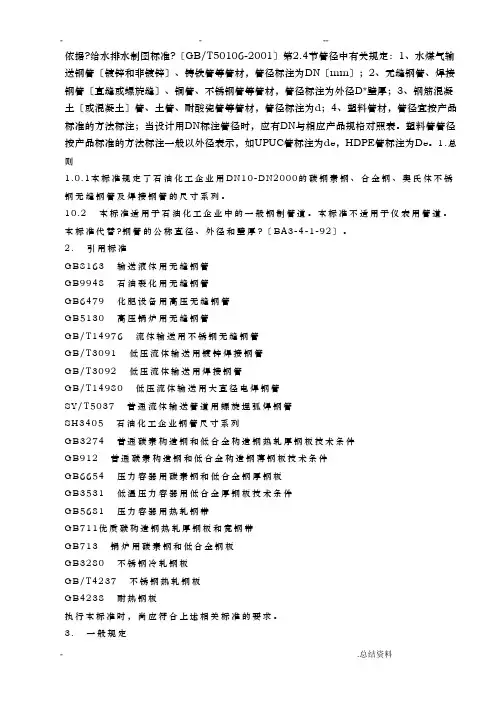

依据?给水排水制图标准?〔GB/T50106-2001〕第2.4节管径中有关规定：1、水煤气输送钢管〔镀锌和非镀锌〕、铸铁管等管材，管径标注为DN〔mm〕；2、无缝钢管、焊接钢管〔直缝或螺旋缝〕、铜管、不锈钢管等管材，管径标注为外径D*壁厚；3、钢筋混凝土〔或混凝土〕管、土管、耐酸瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。
塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

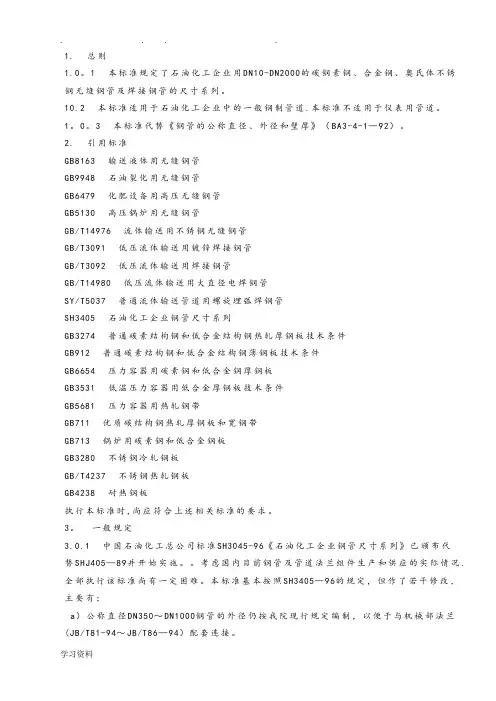

1.总则1.0.1本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
本标准代替?钢管的公称直径、外径和壁厚?〔BA3-4-1-92〕。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素构造钢和低合金构造钢热轧厚钢板技术条件GB912 普通碳素构造钢和低合金构造钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711优质碳构造钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。
3. 一般规定中国石油化工总公司标准SH3045-96?石油化工企业钢管尺寸系列?已公布代替SHJ405-89并开场实施.。

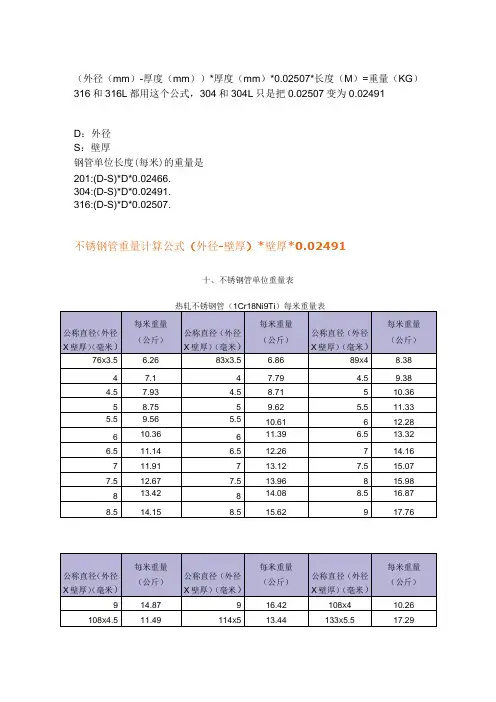

（外径（mm）-厚度（mm））*厚度（mm）*0.02507*长度（M）=重量（KG）316和316L都用这个公式，304和304L只是把0.02507变为0.02491
D：外径
S：壁厚
钢管单位长度(每米)的重量是
201:(D-S)*D*0.02466.
304:(D-S)*D*0.02491.
316:(D-S)*D*0.02507.
不锈钢管重量计算公式（外径-壁厚）*壁厚*0.02491
十、不锈钢管单位重量表
外径壁厚（毫米）
注：1、表括号内的外径或重量是指经过冷拔的钢管；外径＜63.5毫米，壁厚＜2.5毫米，没有括号的是
指
经过冷拔或不经过冷拔方法制造的钢管；其余的钢管均不经过冷拔方法制造。
2、钢管长度：外径＜=30毫米为2〜6米；外径30〜70毫米为3〜10米；外径70毫米为4〜10米。
注：镀锌钢管比不镀锌钢管重3〜6%。
钢管一般用材料为A2A3A4。
不锈钢管理论重量表大全。

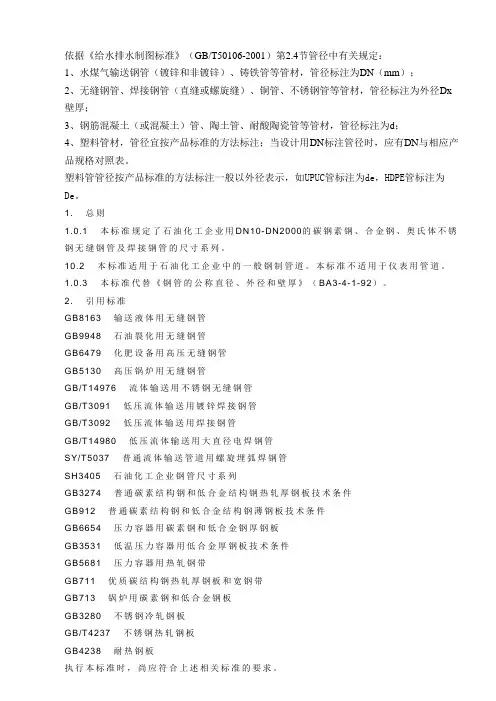

依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。
塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

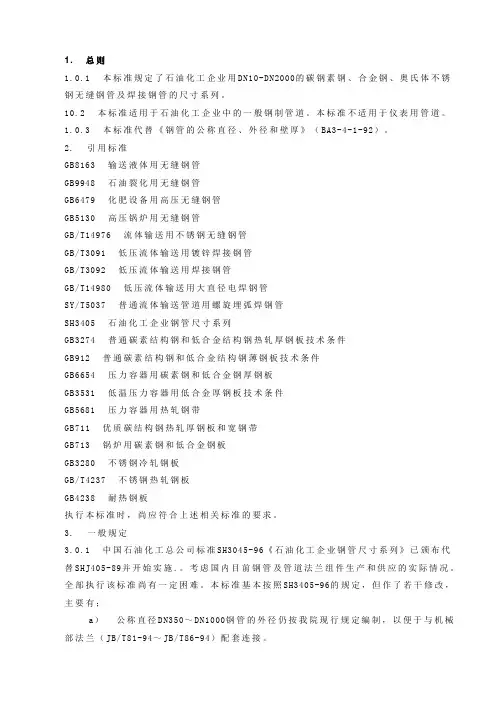

1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
5.977.7311.1814.4617.7422.5530.68钢管重量=0.02466×壁厚×（外径-壁厚）镀锌钢管理论重量表RC钢管理论重量表SC（薄）碳钢对焊弯头DN200*90°136.24钢制弯头6301000钢制弯头DN9001500塑铜线价格表防腐铸铁给水管PPR给水管价格表电阻燃硬塑管价格表钢制弯头DN7001280钢制弯头DN10001700钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头碳钢板卷管DN500426.38511.656DN600490.84589.008DN700700.36840.432DN800799958.8DN900897.641077.17DN1000996.281195.54双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管钢管理论重量表RC （厚）38.5350.1369.4882.28145.67182.51253.61336.32380.98壁厚）×长度 （无缝管，焊管通用，不锈钢管也可以但是*0.02499 ））偏心半球阀公称直径 500mm 5000公称直径 600mm 7500公称直径 1000mm 12000公称直径 900mm 9500公称直径 900mm 1300公称直径 600mm 650公称直径 150mm 110电磁流量计公称直径 600mm 13000公称直径 900mm 18000公称直径 500mm11000焊接法兰蝶阀公称直径 500mm 4550公称直径 600mm 650051.852.055353.6555.9556.957.5559.25514.7517.05公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 600mm680公称直径 900mm2000公称直径 600mm650公称直径 600mm 650公称直径 600mm650公称直径 600mm650公称直径 600mm650公称直径 600mm650公称直径 600mm650公称直径 600mm650公称直径 600mm650公称直径 200mm180公称直径 600mm650522.65 525.7 534.25 544.8 559.5 571.5 585.5 5102.5 5118.5 5168.5 5245.5 5339 5414.5 5491.5 5815.5 51220.5 51545 52040 52690430.21474.84636.73729.04831.55##################### 537.77593.55795.91911.30############################。

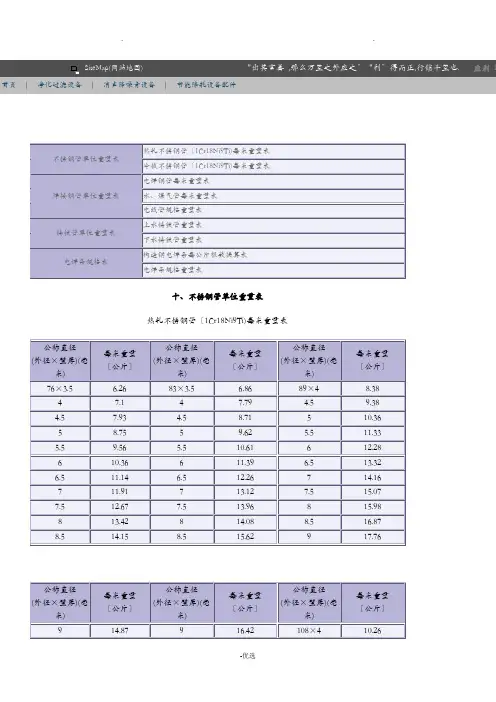

SiteMap(网站地图)"出其言善,那么万里之外应之〞"利〞得而正,行销千里也.应利I | | |不锈钢管单位重量表热轧不锈钢管〔1Cr18Ni9Ti)每米重量表冷拔不锈钢管〔1Cr18Ni9Ti)每米重量表焊接钢管单位重量表电焊钢管每米重量表水、煤气管每米重量表电线管规格重量表铸铁管单位重量表上水铸铁管重量表下水铸铁管重量表电焊条规格表构造钢电焊条每公斤根数换算表电焊条规格重量表十、不锈钢管单位重量表热轧不锈钢管〔1Cr18Ni9Ti)每米重量表公称直径(外径×壁厚)(毫米) 每米重量〔公斤〕公称直径(外径×壁厚)(毫米)每米重量〔公斤〕公称直径(外径×壁厚)(毫米)每米重量〔公斤〕76×3.5 6.26 83×3.5 6.86 89×48.384 7.1 4 7.79 4.5 9.384.5 7.93 4.5 8.71 5 10.365 8.75 5 9.62 5.5 11.335.5 9.56 5.5 10.61 6 12.286 10.36 6 11.39 6.5 13.326.5 11.14 6.5 12.26 7 14.167 11.91 7 13.12 7.5 15.077.5 12.67 7.5 13.96 8 15.988 13.42 8 14.08 8.5 16.87 8.5 14.15 8.5 15.62 9 17.76公称直径(外径×壁厚)(毫米) 每米重量〔公斤〕公称直径(外径×壁厚)(毫米)每米重量〔公斤〕公称直径(外径×壁厚)(毫米)每米重量〔公斤〕9 14.87 9 16.42 108×410.26冷拔不锈钢管〔1Cr18Ni9Ti)每米重量表十一、焊接钢管单位重量表电焊钢管每米重量表经过冷拔或不经过冷拔方法制造的钢管；其余的钢管均不经过冷拔方法制造。
5.977.7311.1814.4617.7422.5530.68钢管重量=0.02466×壁厚×（外径-壁厚）镀锌钢管理论重量表RC钢管理论重量表SC（薄）碳钢对焊弯头DN200*90°136.24塑铜线价格表防腐铸铁给水管PPR给水管价格表电阻燃硬塑管价格表钢制弯头6301000钢制弯头DN9001500钢制弯头DN7001280钢制弯头DN10001700钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头钢制弯头碳钢板卷管DN500426.38511.656DN600490.84589.008DN700700.36840.432DN800799958.8DN900897.641077.17DN1000996.281195.54双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管双盘异径管钢管理论重量表RC （厚）38.5350.1369.4882.28145.67182.51253.61336.32380.98壁厚）×长度 （无缝管，焊管通用，不锈钢管也可以但是*0.02499））偏心半球阀公称直径500mm5000公称直径600mm7500公称直径 600mm650公称直径1000mm 12000公称直径900mm 9500电磁流量计公称直径600mm 13000公称直径900mm 18000公称直径500mm 11000焊接法兰蝶阀公称直径500mm 4550公称直径600mm 65005 1.8公称直径 600mm 680公称直径 600mm680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 600mm 680公称直径 900mm 2000公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 600mm 650公称直径 900mm 1300公称直径 200mm 180公称直径 600mm 650公称直径 150mm 1105 2.05 535 3.65 5 5.95 5 6.9 57.55 59.25 514.7 517.05 522.65 525.7 534.25 544.8 559.5 571.5 585.5 5102.5 5118.5 5168.5 5245.5 5339 5414.5 5491.5 5815.5 51220.5 51545 52040 52690430.21474.84636.73729.04831.55##################### 537.77593.55795.91911.30############################。

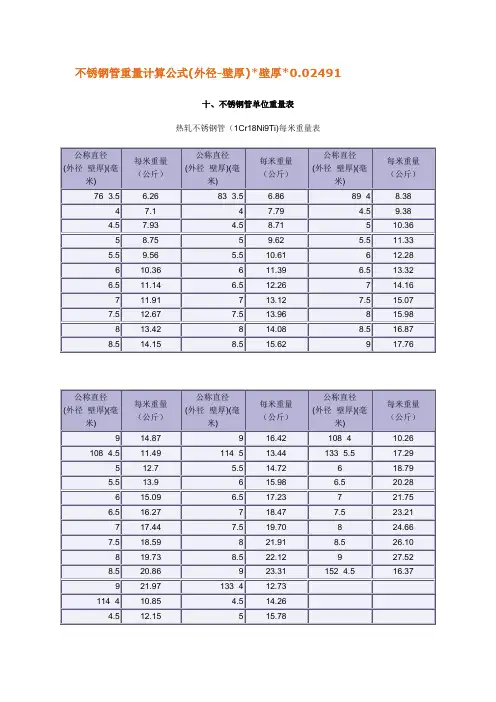

不锈钢管重量计算公式(外径-壁厚)*壁厚*0.02491
十、不锈钢管单位重量表
热轧不锈钢管（1Cr18Ni9Ti)每米重量表
冷拔不锈钢管（1Cr18Ni9Ti)每米重量表
十一、焊接钢管单位重量表电焊钢管每米重量表
注：1、表括号内的外径或重量是指经过冷拔的钢管；外径<63.5毫米，壁厚<2.5毫米，没有括
号的是指
经过冷拔或不经过冷拔方法制造的钢管；其余的钢管均不经过冷拔方法制造。
2、钢管长度：外径<=30毫米为2～6米；外径30～70毫米为3～10米；外径70毫米为4～
10米。
水、煤气管每米重量表
注：镀锌钢管比不镀锌钢管重3～6％。
钢管一般用材料为A2，A3，A4。
电线管规格重量表
十二、铸铁管单位重量表
上水铸铁管重量表
下水铸铁管重量表
十三、电焊条规格表
结构钢电焊条每公斤根数换算表
电焊条规格重量表。
钢管规格与其理论重量表钢管是一种常见的建筑材料，在建筑、道路、桥梁等领域有广泛的应用。
不同规格的钢管所能承受的荷载、使用范围以及价格等都有所不同，了解不同规格的钢管和其重量是进行选购和使用的重要参考。
钢管的规格钢管的规格是通过管子的外径、壁厚和长度来描述的。
其中，外径是指管子的外围直径，壁厚是指管子壁的厚度，长度是指钢管的整体长度。
以常见的焊接钢管为例，它的规格一般用“外径×壁厚×长度”来表示，如“Φ48mm×3.25mm×6m”，表示外径为48mm，壁厚为3.25mm，长度为6m的钢管。
钢管的规格一般按照国家标准来统一规定。
国家标准中规定了各种规格钢管的公称直径、公称壁厚和质量。
各种规格钢管的公称直径、公称壁厚和质量如下表所示：钢管规格公称直径（mm）公称壁厚（mm）理论重量（kg/m）Φ21.321.3 2.75 1.28Φ26.926.9 2.75 1.63Φ33.733.7 3.25 2.37Φ4848 3.25 3.56Φ6060 3.25 4.37Φ7676 3.5 6.18Φ8989 4 8.36Φ114114 4.5 12.98Φ140140 4.5 15.98Φ165165 4.5 18.86Φ219219 6 33.44Φ273273 6 41.68Φ325325 6 49.18注：此表数据仅为参考数据，具体重量以实际为准。
从上表可以看出，不同规格的钢管其重量也会有所不同。
其中，公称直径、公称壁厚越大的钢管其理论重量也会越大。
钢管的选择在进行钢管的选购或使用时，需要根据其使用范围、荷载要求、价位等因素进行综合考虑。
对于一般工程来说，可以根据具体情况进行选择。
同时，在使用钢管时还需注意以下几点：1.确保所使用钢管的规格、材质、质量等符合国家标准或行业标准的要求。
2.避免使用损坏或有裂口的钢管，合理使用保护装置。
3.在使用过程中注意防锈、保养等工作，避免对钢管造成损坏。
1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。
3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
考虑国内目前钢管及管道法兰组件生产和供应的实际情况。
全部执行该标准尚有一定困难。
本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。
b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。
. . . .1. 总则1.0。
1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道.本标准不适用于仪表用管道。
1。
0。
3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1—92）。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时,尚应符合上述相关标准的要求。
3。
一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405—89并开始实施。
考虑国内目前钢管及管道法兰组件生产和供应的实际情况.全部执行该标准尚有一定困难。
本标准基本按照SH3405—96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰(JB/T81-94～JB/T86—94）配套连接。
b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

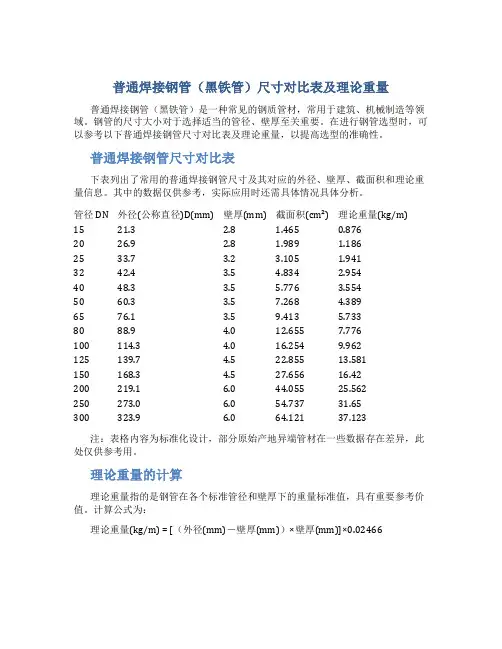

普通焊接钢管（黑铁管）尺寸对比表及理论重量普通焊接钢管（黑铁管）是一种常见的钢质管材，常用于建筑、机械制造等领域。
钢管的尺寸大小对于选择适当的管径、壁厚至关重要。
在进行钢管选型时，可以参考以下普通焊接钢管尺寸对比表及理论重量，以提高选型的准确性。
普通焊接钢管尺寸对比表下表列出了常用的普通焊接钢管尺寸及其对应的外径、壁厚、截面积和理论重量信息。
其中的数据仅供参考，实际应用时还需具体情况具体分析。
管径 DN 外径(公称直径)D(mm) 壁厚(mm) 截面积(cm²) 理论重量(kg/m)15 21.3 2.8 1.465 0.87620 26.9 2.8 1.989 1.18625 33.7 3.2 3.105 1.94132 42.4 3.5 4.834 2.95440 48.3 3.5 5.776 3.55450 60.3 3.5 7.268 4.38965 76.1 3.5 9.413 5.73380 88.9 4.0 12.655 7.776100 114.3 4.0 16.254 9.962125 139.7 4.5 22.855 13.581150 168.3 4.5 27.656 16.42200 219.1 6.0 44.055 25.562250 273.0 6.0 54.737 31.65300 323.9 6.0 64.121 37.123注：表格内容为标准化设计，部分原始产地异端管材在一些数据存在差异，此处仅供参考用。
理论重量的计算理论重量指的是钢管在各个标准管径和壁厚下的重量标准值，具有重要参考价值。
计算公式为：理论重量(kg/m) = [（外径(mm)－壁厚(mm)）×壁厚(mm)]×0.02466总结通过参考普通焊接钢管尺寸对比表及理论重量，可以在选择钢管时做到精准选型。
但需要注意的是，钢管的选择还涉及到具体项目需求、工程要求、强度、耐腐蚀等方面，因此应综合考虑。
. . . .1。
总则1.0.1 本标准规定了石油化工企业用DN10—DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10。
2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
1.0.3 本标准代替《钢管的公称直径、外径和壁厚》(BA3—4—1—92）。
2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求.3. 一般规定3.0。
1 中国石油化工总公司标准SH3045—96《石油化工企业钢管尺寸系列》已颁布代替SHJ405—89并开始实施。
考虑国内目前钢管及管道法兰组件生产和供应的实际情况。
全部执行该标准尚有一定困难。
本标准基本按照SH3405—96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。
b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用.c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96）,当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列.DN≤300可选用SH标准,也可选用其他相配套的标准。
GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。
3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
考虑国内目前钢管及管道法兰组件生产和供应的实际情况。
全部执行该标准尚有一定困难。
本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。
b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。
c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。
DN≤300可选用SH标准，也可选用其他相配套的标准。
d）表4.0.1～表4.0.4中DN≤300的钢管尺寸，亦可与国外某些标准（例如ANSI 标准）配套使用。
但如果管子为国外订货，则其外径和壁厚应符合国外有关标准。
3.0.2 有缝钢管DN6～DN150按《低压流体输送用镀锌焊接钢管》（GB/T3091-93)和《低压流体输送用焊接钢管》（GB/T3092-93）选用。
DN150～500按《低压流体输送用大直径电焊钢管》（GB/T14980-94）选用。
4. 钢管尺寸系列4.0.1 奥氏体不锈钢无缝钢管尺寸和理论质量见表4.0.1。
4.0.2 碳素钢、合金钢无缝钢管的尺寸和理论质量见表4.0.2。
4.0.3 奥氏体不锈钢焊接钢管的尺寸和理论质量见表4.0.3。
4.0.4 碳素钢、合金钢焊接钢管的尺寸和理论质量见表4.0.4。
4.0.5 小外径系列碳素钢、合金钢、奥氏体不锈钢无缝钢管的尺寸和理论质量见表4.0.5。
4.0.6 有缝钢管的尺寸和理论质量见表4.0.6.1表4.0.6.2表4.0.6.3。
钢管公称直径、外径、壁厚和理论重量表1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。
10.2 本标准适用于石油化工企业中的一般钢制管道。
本标准不适用于仪表用管道。
1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。
2. 引用标准GB8163 输送液体用无缝钢管 GB9948 石油裂化用无缝钢管 GB6479 化肥设备用高压无缝钢管 GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管 GB/T3091 低压流体输送用镀锌焊接钢管 GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管 SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件 GB6654 压力容器用碳素钢和低合金钢厚钢板 GB3531 低温压力容器用低合金厚钢板技术条件 GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带 GB713 锅炉用碳素钢和低合金钢板 GB3280 不锈钢冷轧钢板 GB/T4237 不锈钢热轧钢板 GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。
3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。
考虑国内目前钢管及管道法兰组件生产和供应的实际情况。
全部执行该标准尚有一定困难。
本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a ） 公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机Un Re gi st er ed械部法兰（JB/T81-94～JB/T86-94）配套连接。
b ）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。
c ） 本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN ≥350须选用与SH 相配套的的法兰、管件、紧固件和垫片系列。
DN ≤300可选用SH 标准，也可选用其他相配套的标准。
d ） 表4.0.1～表4.0.4中DN ≤300的钢管尺寸，亦可与国外某些标准（例如ANSI 标准）配套使用。
但如果管子为国外订货，则其外径和壁厚应符合国外有关标准。
3.0.2 有缝钢管DN6～DN150按《低压流体输送用镀锌焊接钢管》（GB/T3091-93)和《低压流体输送用焊接钢管》（GB/T3092-93）选用。
DN150～500按《低压流体输送用大直径电焊钢管》（GB/T14980-94）选用。
4. 钢管尺寸系列4.0.1 奥氏体不锈钢无缝钢管尺寸和理论质量见表4.0.1。
4.0.2 碳素钢、合金钢无缝钢管的尺寸和理论质量见表4.0.2。
4.0.3 奥氏体不锈钢焊接钢管的尺寸和理论质量见表4.0.3。
4.0.4 碳素钢、合金钢焊接钢管的尺寸和理论质量见表4.0.4。
4.0.5 小外径系列碳素钢、合金钢、奥氏体不锈钢无缝钢管的尺寸和理论质量见表4.0.5。
4.0.6 有缝钢管的尺寸和理论质量见表4.0.6.1表4.0.6.2表4.0.6.3。
4.0.7 中国石化总公司标准SH3046的钢管尺寸系列见附录A 。
4.0.8 钢管的每米理论质量可按下式计算：M=0.02466t （D-t ）...................................（4.0.8） 式中：M ……钢管质量，kg/m t ……钢管壁厚，mm D ……钢管外径，mm对于奥氏体不锈钢钢管，按上式计算后再乘以1.015。
精确计算时，各种奥氏体钢的密度见GB/T14976-94中的表5。
招聘代理，月收入上万元 qq ：492216701 旺旺：hejinhai008Un Re gi st er ed表4.0.1 奥氏体不锈钢无缝钢管尺寸和理论质量公称 外径 壁厚及理论质量直径 sch5s sch10s sch20s sch40s sch80s DN mm mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m 10 17 1.2 0.47 1.6 0.62 2.0 0.75 2.5 0.91 3.2 1.11 15 22 1.6 0.82 2.0 1.00 2.5 1.22 3.0 1.43 4.0 1.80 20 27 1.6 1.02 2.0 1.25 2.5 1.53 3.0 1.80 4.0 2.30 25 34 1.6 1.30 2.8 2.19 3.0 2.33 3.5 2.67 4.5 3.32 (32) 42 1.6 1.62 2.8 2.75 3.0 2.93 3.5 3.37 5.0 4.63 40 48 1.6 1.86 2.8 3.17 3.0 3.38 4.0 4.41 5.0 5.38 50 60 1.6 2.34 2.8 4.01 3.5 4.95 4.0 5.61 5.5 7.50 (65) 76 2.0 3.70 3.0 5.48 3.5 6.35 5.0 8.89 7.0 12.09 80 89 2.0 4.36 3.0 6.46 4.0 8.515.5 11.50 7.5 15.30 100 114 2.0 5.61 3.0 8.334.0 11.01 6.0 16.22 8.5 22.45 (125) 140 2.8 9.62 3.5 11.965.0 16.90 6.5 21.729.531.03150 168 2.8 11.58 3.5 14.41 5.0 20.40 7.0 28.21 11.0 43.23 200 219 2.8 15.15 4.0 21.53 6.5 34.57 8.0 42.25 13.0 67.03 250 273 3.5 23.61 4.0 26.93 6.5 43.36 9.5 62.66 15.0 96.87 3003254.032.134.536.106.551.82 9.575.02 17.0 131.06350 377 4.0 37.34 5.0 46.56 4004264.547.485.052.69注:①公称壁厚超过sch80s 的不锈钢钢管按表4.0.2选手;②粗实线以下的数据已超过我国现行的钢管标准的规格范围; ③带括号者不推荐使用。
