下载文档原格式

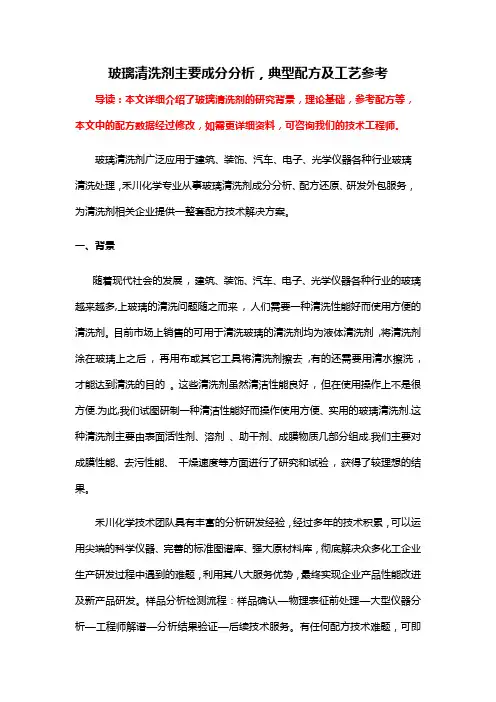

玻璃清洗剂主要成分分析，典型配方及工艺参考导读：本文详细介绍了玻璃清洗剂的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
玻璃清洗剂广泛应用于建筑、装饰、汽车、电子、光学仪器各种行业玻璃清洗处理，禾川化学专业从事玻璃清洗剂成分分析、配方还原、研发外包服务，为清洗剂相关企业提供一整套配方技术解决方案。
一、背景随着现代社会的发展, 建筑、装饰、汽车、电子、光学仪器各种行业的玻璃越来越多,上玻璃的清洗问题随之而来, 人们需要一种清洗性能好而使用方便的清洗剂。
目前市场上销售的可用于清洗玻璃的清洗剂均为液体清洗剂,将清洗剂涂在玻璃上之后, 再用布或其它工具将清洗剂擦去,有的还需要用清水擦洗,才能达到清洗的目的。
这些清洗剂虽然清洁性能良好, 但在使用操作上不是很方便.为此,我们试图研制一种清洁性能好而操作使用方便、实用的玻璃清洗剂.这种清洗剂主要由表面活性剂、溶剂、助干剂、成膜物质几部分组成.我们主要对成膜性能、去污性能、干燥速度等方面进行了研究和试验, 获得了较理想的结果。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二.玻璃清洗剂2.1电子行业玻璃清洗剂电子行业用玻璃清洗剂，属于电子工业用清洗剂的范畴。
传统的玻璃清洗剂多采用在线喷淋，采用强酸、强碱或涤低沸点的含卤素溶剂（三氯乙烷、三氯乙烯、氟里昂）等，考虑到腐蚀性及环境等因素，目前多开发一些低腐蚀对环境无害的清洗剂。
其组分为：碱性物质、多元醇、增稠剂、含氟表面活性剂、络合剂、消泡剂、去离子水等。

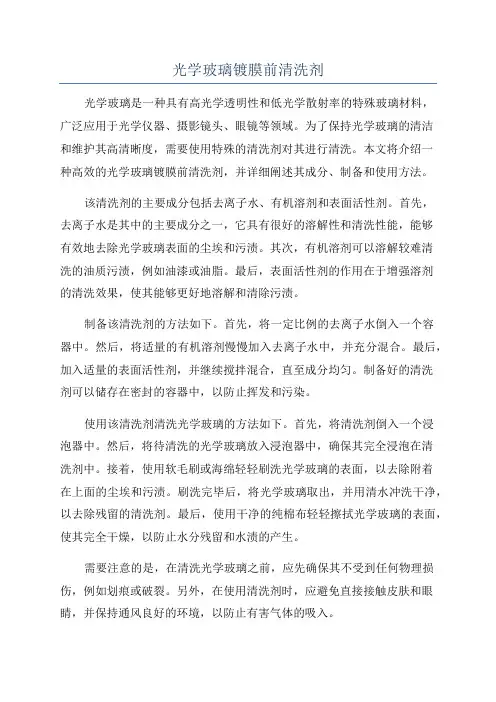

光学玻璃镀膜前清洗剂光学玻璃是一种具有高光学透明性和低光学散射率的特殊玻璃材料，广泛应用于光学仪器、摄影镜头、眼镜等领域。
为了保持光学玻璃的清洁和维护其高清晰度，需要使用特殊的清洗剂对其进行清洗。
本文将介绍一种高效的光学玻璃镀膜前清洗剂，并详细阐述其成分、制备和使用方法。
该清洗剂的主要成分包括去离子水、有机溶剂和表面活性剂。
首先，去离子水是其中的主要成分之一，它具有很好的溶解性和清洗性能，能够有效地去除光学玻璃表面的尘埃和污渍。
其次，有机溶剂可以溶解较难清洗的油质污渍，例如油漆或油脂。
最后，表面活性剂的作用在于增强溶剂的清洗效果，使其能够更好地溶解和清除污渍。
制备该清洗剂的方法如下。
首先，将一定比例的去离子水倒入一个容器中。
然后，将适量的有机溶剂慢慢加入去离子水中，并充分混合。
最后，加入适量的表面活性剂，并继续搅拌混合，直至成分均匀。
制备好的清洗剂可以储存在密封的容器中，以防止挥发和污染。
使用该清洗剂清洗光学玻璃的方法如下。
首先，将清洗剂倒入一个浸泡器中。
然后，将待清洗的光学玻璃放入浸泡器中，确保其完全浸泡在清洗剂中。
接着，使用软毛刷或海绵轻轻刷洗光学玻璃的表面，以去除附着在上面的尘埃和污渍。
刷洗完毕后，将光学玻璃取出，并用清水冲洗干净，以去除残留的清洗剂。
最后，使用干净的纯棉布轻轻擦拭光学玻璃的表面，使其完全干燥，以防止水分残留和水渍的产生。
需要注意的是，在清洗光学玻璃之前，应先确保其不受到任何物理损伤，例如划痕或破裂。
另外，在使用清洗剂时，应避免直接接触皮肤和眼睛，并保持通风良好的环境，以防止有害气体的吸入。
综上所述，光学玻璃镀膜前清洗剂是一种非常重要的清洗工具，能够保持光学玻璃的清洁、提高其清晰度，并延长其使用寿命。
制备和使用该清洗剂需要注意一定的步骤和安全事项，以确保其高效和安全。
相信随着更多科学技术的发展，会有更多高效、环保的光学玻璃清洗剂出现，为人们的日常清洗提供更好的选择。

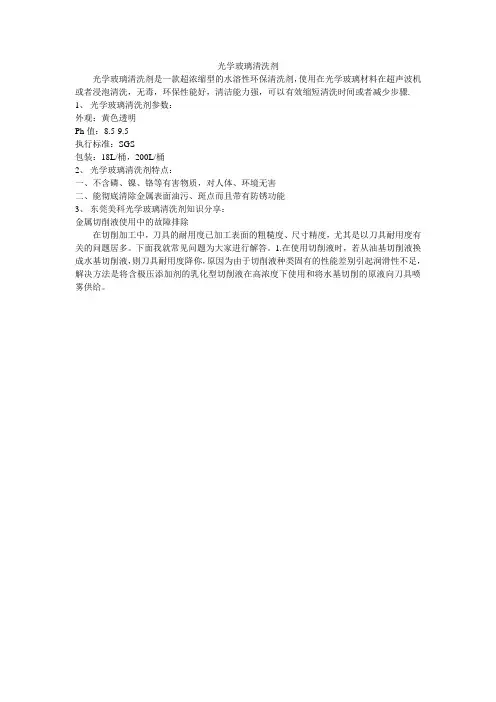

光学玻璃清洗剂
光学玻璃清洗剂是一款超浓缩型的水溶性环保清洗剂，使用在光学玻璃材料在超声波机或者浸泡清洗，无毒，环保性能好，清洁能力强，可以有效缩短清洗时间或者减少步骤. 1、光学玻璃清洗剂参数：
外观：黄色透明
Ph值：8.5-9.5
执行标准：SGS
包装：18L/桶，200L/桶
2、光学玻璃清洗剂特点：
一、不含磷、镍、铬等有害物质，对人体、环境无害
二、能彻底清除金属表面油污、斑点而且带有防锈功能
3、东莞美科光学玻璃清洗剂知识分享：
金属切削液使用中的故障排除
在切削加工中，刀具的耐用度已加工表面的粗糙度、尺寸精度，尤其是以刀具耐用度有关的问题居多。
下面我就常见问题为大家进行解答。
1.在使用切削液时，若从油基切削液换成水基切削液，则刀具耐用度降你，原因为由于切削液种类固有的性能差别引起润滑性不足，解决方法是将含极压添加剂的乳化型切削液在高浓度下使用和将水基切削的原液向刀具喷雾供给。
![剥离型水基光学玻璃清洗剂[发明专利]](https://img.taocdn.com/s1/m/4c5439f114791711cd791728.png)
专利名称：剥离型水基光学玻璃清洗剂专利类型：发明专利
发明人：王宇,朱广东,陈占,熊俊超
申请号：CN201710367642.9
申请日：20170523
公开号：CN107418771A
公开日：
20171201
专利内容由知识产权出版社提供
摘要：本发明公开了一种剥离型水基光学玻璃清洗剂，由下列重量百分比的原料制备而成：异构醇聚氧乙烯醚：3％～8％，脂肪醇聚氧乙烯聚氧丙烯醚：2％～5％，异构醇聚氧乙烯醚磷酸酯：1％～3％，脂肪酸甲酯聚氧乙烯醚磺酸钠：1％～3％，聚乙撑基聚季铵盐：0.5％～2％，氟碳型表面活性剂：0.2％～1％，助洗剂：5％～10％，金属螯合剂：2％～5％，余量的水。
本发明的剥离型水基光学玻璃清洗剂，具有极低的表面张力，润湿效果、渗透性方面的能力突出；具有极低的乳化能力，对油污基本不乳化；剥离型的油污清洗方式，有效降低了对清洗剂内的有效作用组分的消耗，大大提高清洗剂的使用寿命，且大大降低污水处理成本，有利于水基清洗剂的推广应用；同时不含磷、APE 等污染水体组分，成分环保且易降解。
申请人：上海宇昂水性新材料科技股份有限公司
地址：201306 上海市浦东新区自由贸易试验区峨山路111号4幢529室
国籍：CN
代理机构：上海华工专利事务所(普通合伙)
代理人：缪利明
更多信息请下载全文后查看。

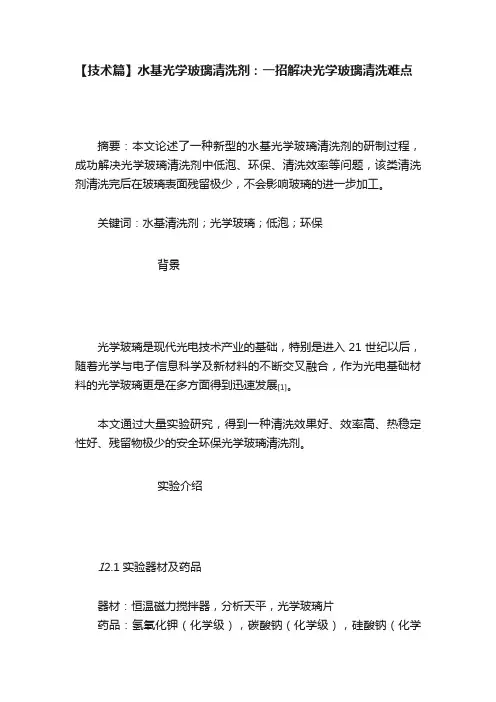

【技术篇】水基光学玻璃清洗剂：一招解决光学玻璃清洗难点摘要：本文论述了一种新型的水基光学玻璃清洗剂的研制过程，成功解决光学玻璃清洗剂中低泡、环保、清洗效率等问题，该类清洗剂清洗完后在玻璃表面残留极少，不会影响玻璃的进一步加工。
关键词：水基清洗剂；光学玻璃；低泡；环保背景光学玻璃是现代光电技术产业的基础，特别是进入21世纪以后，随着光学与电子信息科学及新材料的不断交叉融合，作为光电基础材料的光学玻璃更是在多方面得到迅速发展[1]。
本文通过大量实验研究，得到一种清洗效果好、效率高、热稳定性好、残留物极少的安全环保光学玻璃清洗剂。
实验介绍12.1实验器材及药品器材：恒温磁力搅拌器，分析天平，光学玻璃片药品：氢氧化钾（化学级），碳酸钠（化学级），硅酸钠（化学级），三乙醇胺（工业级），EDTA-2Na（化学级），葡萄糖酸钠（化学级），非离子表面活性剂A、B、C，增溶剂。
2工艺条件恒温55-60℃，光学清洗剂与水1:8比例稀释作为工作液。
3实验内容选取光学玻璃试样：1、尺寸为30mm*90mm，厚度为2mm，将光学玻璃试样用丙酮清洗后烘干干燥，冷却干至室温称量，记录重量后备用。
2、将各类混合油污及粉尘均匀涂抹在试片表面，称重记录备用。
3、将配置的工作液放入烧杯中，在恒温磁力搅拌器搅拌，模拟流动液体，清洗备好的光学玻璃试样，约2-3min。
4、洗净的样片用纯水漂洗两遍，烘干干燥，冷却干至室温称量，记录重量后备用。
4清洗能力判定a、肉眼观察样片表面清洗状况b、水滴在样片表面铺展状况c、重量法[2]来对清洗液去污能力进行评定，公式如下：去污力=（A1-A2）/(A1-A) *100%其中： A1 清洗前玻片质量，A2 清洗后玻片质量，A 干净玻片质量。
结果与讨论13.1温度对清洗能力的影响通常我们认为碱性清洗剂的清洗机理是通过以下三个步骤进行：a）样片表面的油脂与清洗剂中的碱性物质进行皂化反应，将油脂转化为易乳化的皂；b）乳化剂对样片表面的皂进行浸润，渗透到皂层内部；c）乳化剂对皂进行乳化，包裹形成水包油的体系，将油脂分散脱离样片表面，进入溶液，从而达到较好的清洗的效果[3]。
水基光学玻璃清洗剂的研究及配方技术开发张浩，胡磊（苏州禾川化学技术服务有限公司）摘要：本文论述了一种新型的水基光学玻璃清洗剂的研制过程，成功解决光学玻璃清洗剂中低泡、环保、清洗效率等问题，该类清洗剂清洗完后在玻璃表面残留极少，不会影响玻璃的进一步加工。
Abstract:In this paper,a novel water based detergent for optical glass was developed.Low foaming surfactants were used and all materials are environmentally friendly.This detergent shows excellent cleaning efficiency and few residues can be detected after using this detergent which will not affect the next process.关键词：水基清洗剂；光学玻璃；低泡；环保Key words:water based detergent;optical glass;low foam; environmentally friendly1前言光学玻璃是现代光电技术产业的基础，特别是进入21世纪以后，随着光学与电子信息科学及新材料的不断交叉融合，作为光电基础材料的光学玻璃更是在多方面得到迅速发展[1]。
光学玻璃在生产工艺流程中，需要大量的清洗环节，特别要求清洗干净无残留，不损伤基材表面。
传统的清洗剂一般为有机溶剂型，其在清洗玻璃表面的切削液、研磨粉、油污、手指印等的过程中，难免会有大量的溶剂挥发，其常用的有机溶剂为卤代烃溶剂，芳香烃溶剂等。
该类有机溶剂吸入人体后不仅对操作人员的健康不利，还对工厂存在较大的消防安全隐患。
因此，以水为溶剂的水基型清洗剂应运而生，凭借其环保、成本低，得到了突飞猛进的发展。
但使用这些水基型清洗剂普遍存在清洗效果不佳，清洗剂残留量大，进而影响下一步镀膜的附着力。
本文通过大量实验研究，得到一种清洗效果好、效率高、热稳定性好、残留物极少的安全环保光学玻璃清洗剂。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！2实验2.1实验器材及药品器材：恒温磁力搅拌器，分析天平，光学玻璃片药品：氢氧化钾（化学级），碳酸钠（化学级），硅酸钠（化学级），三乙醇胺（工业级），EDTA-2Na（化学级），葡萄糖酸钠（化学级），非离子表面活性剂A、B、C，增溶剂。
2.2工艺条件恒温55-60℃，光学清洗剂与水1:8比例稀释作为工作液。
2.3实验内容选取光学玻璃试样：尺寸为30mm*90mm，厚度为2mm，将光学玻璃试样用丙酮清洗后烘干干燥，冷却干至室温称量，记录重量后备用。
将各类混合油污及粉尘均匀涂抹在试片表面，称重记录备用。
将配置的工作液放入烧杯中，在恒温磁力搅拌器搅拌，模拟流动液体，清洗备好的光学玻璃试样，约2-3min。
洗净的样片用纯水漂洗两遍，烘干干燥，冷却干至室温称量，记录重量后备用。
2.4清洗能力判定a．肉眼观察样片表面清洗状况b．水滴在样片表面铺展状况c．重量法[2]来对清洗液去污能力进行评定，公式如下：去污力=（A1-A2）/(A1-A)*100%式中A1清洗前玻片质量，A2清洗后玻片质量，A干净玻片质量。
3结果与讨论3.1温度对清洗能力的影响通常我们认为碱性清洗剂的清洗机理是通过以下三个步骤进行：a）样片表面的油脂与清洗剂中的碱性物质进行皂化反应，将油脂转化为易乳化的皂；b）乳化剂对样片表面的皂进行浸润，渗透到皂层内部；c）乳化剂对皂进行乳化，包裹形成水包油的体系，将油脂分散脱离样片表面，进入溶液，从而达到较好的清洗的效果[3]。
在水溶液中，当温度升高时，有利于皂化反应；乳化剂对皂的浸润渗透也会随着温度的升高而增强，从而更好的去除玻璃样片表面的油脂。
但体系中的非离子表面活性剂赋予了清洗剂“浊点”的特性，这类非离子表面活性剂溶于水时靠氢键来使整个分子溶解，当体系温度升高时，氢键断裂，非离子表面活性剂产生脱水现象，溶解度降低，从溶液中析出，变浑浊，使清洗剂去污能力大大下降；非离子表面活性剂由于其含有亲油的一端，析出后还可能附着在样片表面，形成新的污垢。
所以在保证清洗剂稳定的前提下，随温度的升高，其清洗能力及效果会大大提升。
我们以光学清洗剂与水1:8比例稀释液作为工作液，在光学玻璃表面进行试验，结果如图1所示。
图1温度对清洗剂去污能力影响由图1可知，在10-60℃范围内，样片残留的污渍逐渐变少，到40℃时，样片表面基本清洗干净，去污率达到90%，水滴在样片表面没有明显收缩现象。
同时随着温度的升高清洗剂的去污率先快速增大，后增大变缓；在60-70℃达到去污效果最佳，水滴在样片表面完全铺展，无收缩；75℃后，随温度升高，其去污率快速减少，样片表面出现小白点，这是由于在此温度下非离子表面活性剂达到浊点，从溶液中析出，其乳化清洗能力丧失。
因此该款清洗剂的使用温度应控制在55-70℃为宜。
3.2清洗剂浓度对清洗能力的影响图2不同浓度对清洗剂去污能力影响在60℃下，我们测试了该清洗剂在不同浓度下去污效果（图2）。
由图2可以看出，清洗剂浓度越高，清洗效果越好。
在稀释1-10倍范围内，其去污率随着倍数增大，缓慢减小，但基本变化不大；10倍以后，其去污率基本随稀释倍数增加呈直线下降。
为了降低成本，在保证优异的去污能力的同时，最大限度的稀释清洗剂，因此，优化出其稀释倍数在8-10倍范围内为宜。
3.3清洗剂成份对清洗能力的影响玻璃清洗剂成份也是影响去污能力的重要因素。
本文所配置玻璃清洗剂有三种主要组成部分：碱性物质，螯合剂，表面活性剂。
下面就对这三种主要成分的作用及其对清洗能力的影响分别阐述。
实验测试条件为55-70℃清洗。
3.3.1碱性物质本文所用碱性物质包括无机碱和有机碱，无机碱为氢氧化钾、碳酸钠、硅酸钠，有机碱为三乙醇胺。
氢氧化钾是强碱，具有强的皂化能力，与油污进行皂化，得到可溶性的皂。
一般其添加量越多，去污能力越强，但光学玻璃材料一般含有碱金属和碱土金属（R）氧化物进入玻璃硅氧网络结构中，而R-O连接键强度较Si-O键弱的多[4]，因此，其易被强碱性溶液损伤表面。
所以氢氧化钾的用量不宜过多，本文用量在30-50g/L范围内。
碳酸钠的水溶液呈弱碱性，不能起到皂化作用，但可以对油污进行润湿和分散，还可以稳定清洗剂的酸碱值，防止清洗剂因皂化作用对强碱的消耗，而发生酸碱值的快速变化，造成清洗效果不稳定的现象。
硅酸钠在水中可水解形成游离碱和硅酸，游离碱具有润湿性，可渗透到油污内部，将油污皂化到溶液中；形成的硅酸可以对强碱有缓冲作用，和碳酸钠配合使用，不但能促进清洗效果，还可保护玻璃不受损伤。
三乙醇胺作为辅助强碱皂化油污使用。
其不仅可以与油污进行皂化，还可以充当表面活性剂使用，具有乳化、分散、润湿、渗透的作用。
还能附在玻璃表面保护基材不受损伤；在碱性环境下，与水中的金属离子进行螯合，防止沉淀产生。
3.3.2螯合剂本文采用的螯合剂为绿色环保的葡萄糖酸钠和乙二胺四乙酸二钠，因其具有多个配位基团，对水中金属离子具有很强的络合作用，可以防止金属离子与形成的皂形成不溶性的沉淀，附在玻璃表面，影响清洗效果。
此二者本身没有清洗能力，但可以增强清洗剂抵抗外部干扰的能力，是常用的清洗助剂。
3.3.3非离子表面活性剂表面活性剂的主要作用是降低表面张力、乳化、分散污垢，从而提高清洗效果。
本文通过大量测试试验，筛选出水溶性好、乳化清洗效果好、浊点高、低泡的非离子表面活性剂A、B、C。
其中A主要赋予了清洗剂清洗效果好，浊点高的特性，B和C主要赋予了清洗剂低泡，易漂洗的特性。
试验采用正交实验法对这3种非离子表面活性剂的配比进行优化，最终确定A70g/L，B30g/L，C20g/L，此时清洗剂去污能力高，低泡易漂洗，浊点高热稳定性好。
4结论通过研究，我们配置出来的光学玻璃清洗剂配方组成为：氢氧化钾40g/L，碳酸钠10g/L，硅酸钠20g/L，三乙醇胺12g/L，乙二胺四乙酸二钠盐15g/L，葡萄糖酸钠20g/L，非离子表面活性剂A70g/L，非离子表面活性剂B30g/L，非离子表面活性剂C20g/L，增溶剂5g/L，余量为纯水。
在55-70℃温度下，按与水1:8比例稀释，在一定机械外力作用下（超声波，搅拌等），其去污率达到99.5%以上，且不损伤玻片，低泡易漂洗，环保高，成本低。
通过对化工产品的配方分析还原，有利于企业了解现有技术的发展水平，实现知己知彼；有利于在现有产品上进行自主创新，获得知识产权；有利于在生产过程中发现问题、解决问题。
通过对化工产品的配方改进，配方研发，可以加快企业产品更新换代的速度，提升市场竞争力，因此，对于化工产品的分析、研发已变得刻不容缓！参考文献[1]专利：肖海燕.一种光学玻璃清洗剂.申请号：201410831076.9[2]吴超，吴桂湘，李孜军，周勃.玻璃表面粘尘与清洁试验研究[J]《清洗世界》2006，22（10）：1-9[3]胡磊，景欣欣.金属表面处理中高碱低泡喷淋清洗剂[J]《工业与公共设施清洁》2015（7）：41-45[4]朱发松.光学玻璃元件水基清洗剂的实验与研究[J]《洗净技术》2003（5）：20-23。
