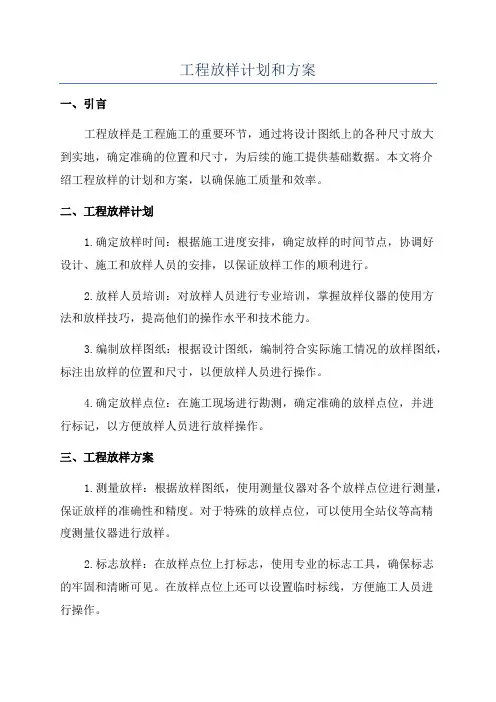

工程放样计划和方案一、引言工程放样是工程施工的重要环节，通过将设计图纸上的各种尺寸放大到实地，确定准确的位置和尺寸，为后续的施工提供基础数据。
本文将介绍工程放样的计划和方案，以确保施工质量和效率。
二、工程放样计划1.确定放样时间：根据施工进度安排，确定放样的时间节点，协调好设计、施工和放样人员的安排，以保证放样工作的顺利进行。
2.放样人员培训：对放样人员进行专业培训，掌握放样仪器的使用方法和放样技巧，提高他们的操作水平和技术能力。
3.编制放样图纸：根据设计图纸，编制符合实际施工情况的放样图纸，标注出放样的位置和尺寸，以便放样人员进行操作。
4.确定放样点位：在施工现场进行勘测，确定准确的放样点位，并进行标记，以方便放样人员进行放样操作。
三、工程放样方案1.测量放样：根据放样图纸，使用测量仪器对各个放样点位进行测量，保证放样的准确性和精度。
对于特殊的放样点位，可以使用全站仪等高精度测量仪器进行放样。
2.标志放样：在放样点位上打标志，使用专业的标志工具，确保标志的牢固和清晰可见。
在放样点位上还可以设置临时标线，方便施工人员进行操作。
3.记录放样：对每个放样点位的坐标和尺寸进行记录，并与设计图纸进行比对，确保放样的准确性。
同时，还可以拍摄照片和录制视频，作为记录和交底的依据。
4.验收放样：在放样完成后，由施工、设计和监理等部门共同参与放样验收，对放样结果进行核对和复验，确保放样的准确性和完整性。
四、结论工程放样是工程施工中的重要环节，通过准确放样，可以为后续的施工提供基础数据，保证施工质量和效率。
本文介绍了工程放样的计划和方案，包括确定放样时间、放样人员培训、编制放样图纸、确定放样点位和协调各方合作等内容，旨在提高工程放样的准确性和效率。
第一节、测量放样
员除了要具有高度的责任心外，更重要的是建立可靠的校核工作，因此，我们将选派本公司最优秀的测量员负责本工程的测量工作，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核，复核正确后才可开工。
5、测量放样
（1）施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法。
（2）将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。
（3）在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度进行施工放样测量，定出管道中线及井位并引出水准基准点。
6、质量保证措施
（1）测量作业按施工测量规范的各项技术要求进行。
（2）测量仪器和量具除按规定周期检定外，对经常使用的经纬仪、水准仪的主要轴系关系应在每项工程施工测量前进行检验校正，施工中还应每隔1～3 个月进行定期检验校正。
测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护保养，使其保持良好状态。
（3）施工图、测量桩点，必须经过校算校测合格才能作为测量。
测量必须掌握的施工放样的三种方法(一)模板一：流程详细型一：前言施工放样是建筑施工中非常重要的一项工作，它直接影响着建筑物的质量和准确度。
本文将介绍施工放样的三种方法，大家更好地掌握施工放样的技巧。
二：传统放样方法1. 准备工作1.1. 放样工具和设备准备1.2. 放样数据准备2. 网格放样法2.1. 确定网格点位置2.2. 建立网格坐标系2.3. 确定其他关键控制点2.4. 进行具体放样3. 中心线放样法3.1. 确定主控制点3.2. 建立中心线坐标系3.3. 利用中心线放样4. 基准线放样法4.1. 确定基准线位置4.2. 建立基准线坐标系4.3. 根据基准线进行放样三：仪器放样方法1. 全站仪放样1.1. 仪器准备1.2. 仪器校准1.3. 进行仪器放样2. GPS放样2.1. 定位准备工作2.2. GPS参数设置2.3. 进行GPS放样四：附件本文所涉及的附件包括：放样工具的图片、放样数据的范例和放样结果的对比图等。
五：法律名词及注释1. 放样：指在建筑施工中，根据设计图纸标示的尺寸和位置要求，在施工现场进行准确的测量和标记的过程。
2. 全站仪：全站仪是一种高精度、全自动的测量仪器，能够进行水平角、垂直角和斜距的测量。
模板二：简洁实用型一：传统放样方法1. 准备工作1.1. 放样工具和设备准备1.2. 放样数据准备2. 网格放样法2.1. 确定网格点位置2.2. 建立网格坐标系2.3. 确定其他关键控制点2.4. 进行具体放样3. 中心线放样法3.1. 确定主控制点3.2. 建立中心线坐标系3.3. 利用中心线放样4. 基准线放样法4.1. 确定基准线位置4.2. 建立基准线坐标系4.3. 根据基准线进行放样二：仪器放样方法1. 全站仪放样1.1. 仪器准备1.2. 仪器校准1.3. 进行仪器放样2. GPS放样2.1. 定位准备工作2.2. GPS参数设置2.3. 进行GPS放样三：附件本文所涉及的附件包括：放样工具的图片、放样数据的范例和放样结果的对比图等。
测量放样施工方案1. 简介测量放样是施工前的一项重要工作，用于确定建筑项目的具体位置、尺寸和形状，为施工提供准确的参考标志。
本文档将介绍测量放样施工方案的步骤和注意事项。
2. 测量放样步骤2.1 准备工作在进行测量放样前，需要准备以下工具和材料：•测量仪器：如经纬仪、水平仪等；•测量工具：如直尺、量角器等；•测量标志物：如标志杆、铁钉等；•图纸和设计图：用于参考和放样。
2.2 确定起点和基准线在测量放样前，需要确定项目的起点和基准线，通常使用总平面图或设计图作为参考。
在基准线上设置一个起点，用于后续的测量和放样。
2.3 测量角度和距离根据设计图上的标注，使用直尺、量角器等工具进行角度和距离测量。
确保测量的准确性和精度。
2.4 标注和放样根据测量数据，在施工现场使用标志杆、铁钉等标志物进行标注和放样。
按照设计图上的标注，在地面上划线或设置标志物，以确定建筑物的具体位置和尺寸。
3. 注意事项在进行测量放样时，需要注意以下事项：3.1 安全第一在施工现场进行测量放样时，需要注意安全问题。
确保自身和周围人员的安全，避免发生意外事故。
3.2 准确性和精度测量放样的准确性和精度对于后续施工的质量至关重要。
在进行测量时，需要使用准确的仪器和工具，严格按照设计图上的标注进行测量。
3.3 参考图纸和设计图在进行测量放样前，需要准备参考图纸和设计图，并根据其上的标注进行测量。
确保测量的结果与设计要求相符。
3.4 标注清晰可见在进行放样时，需要确保标注清晰可见，以便后续的施工操作。
可以使用明显的颜色和标志物，标示出建筑物的具体位置和尺寸。
4. 总结测量放样是施工前不可或缺的一项工作。
本文档介绍了测量放样的步骤和注意事项，包括准备工作、确定起点和基准线、测量角度和距离、标注和放样等内容。
在进行施工前，务必进行准确的测量放样工作，以确保建筑项目的质量和准确性。

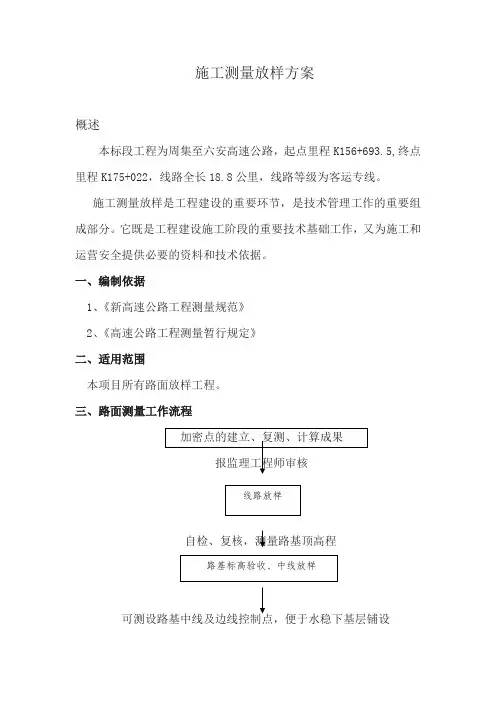

施工测量放样方案概述本标段工程为周集至六安高速公路，起点里程K156+693.5,终点里程K175+022，线路全长18.8公里，线路等级为客运专线。
施工测量放样是工程建设的重要环节，是技术管理工作的重要组成部分。
它既是工程建设施工阶段的重要技术基础工作，又为施工和运营安全提供必要的资料和技术依据。
一、编制依据1、《新高速公路工程测量规范》2、《高速公路工程测量暂行规定》二、适用范围本项目所有路面放样工程。
三、路面测量工作流程自检、复核，测量路基顶高程可测设路基中线及边线控制点，便于水稳下基层铺设精选资料四、项目测量组人员组织及仪器配置情况测量工作由总工程师总负责，由测量工程师具体负责，测量工程师组织和协调本段内的测量工作。
本项目设立测量小组，负责全线范围内的控制测量和大型贯通测量，并将成果报请测量工程师复核，复核合格后报总工程师审核，最后本项目报测量监理工程师审批，日常施工放样工作则由测量技术人员和专业测量工程师负责。
4.1.1本项目测量组人员共有5人，组长1人，测量技术员1人，测量员2人，扶尺人员1人，人员台帐详见附表1。
4.1.2测量组组长负责组织和实施各项测量工作，及时处理测量过程中的问题，测量组组员是由有专业技能的人员担任精密测量工作，立棱镜、水准尺等配备两名专职立尺员，测量放样工作指定专人负责，测量组长担任复核放样测量的工作。
4.2.1本项目共配置测量仪器4台，，全站仪1台，普通水准仪3台，仪器台帐详见附表2。
4.2.2为施工放样测量工作能顺利完成，并达到业主和监理部门的要求，全站仪是用的尼康的DTM352-C型，精度为2",2mm+2ppm，三脚架和棱镜及配套的对中杆均是和全站仪原装配套部件。
4.2.3水准仪为苏州一光水准仪DSZ2型，精度为0.2mm，水准尺采用的与仪器配套的线条式水准标尺，标尺下用的使用的2.5kg尺垫。
以上两种仪器都经过合法的鉴定，均满足施工的要求。
工程放样实施方案工程放样是工程测量的重要环节，它直接关系到工程质量和工程进度。
为了确保工程测量的准确性和工程施工的顺利进行，我们制定了以下工程放样实施方案。
一、前期准备工作。
1.1 确定放样基准点。
在进行工程放样前，首先需要确定放样的基准点。
基准点的选择应考虑到其稳定性和易于测量的特点，一般选择在工程场地边界或者其他固定的地物上。
1.2 编制放样方案。
根据工程图纸和实际情况，编制详细的放样方案。
方案应包括放样的具体位置、放样的方式和放样的精度要求等内容。
1.3 准备放样工具。
在进行工程放样前，需要准备好各种放样工具，如测距仪、放样杆、放样绳等。
确保这些工具的准确性和完好性。
二、放样操作流程。
2.1 确定放样起点。
根据放样方案，确定放样的起点，并在起点处设置放样基准点。
放样基准点应固定牢靠，以确保放样的准确性。
2.2 进行放样测量。
根据放样方案，利用测距仪、放样杆等工具进行放样测量。
在放样过程中，应注意测量的准确性和稳定性，确保放样的精度要求。
2.3 记录放样数据。
在放样过程中，需要及时记录放样数据，包括放样点的坐标、放样的方式和放样的精度等信息。
这些数据对于后期的工程施工和验收都具有重要意义。
三、质量控制。
3.1 定期检查放样工具。
在进行工程放样前，需要定期检查放样工具的准确性和完好性。
对于发现的问题，需要及时进行维护和更换。
3.2 进行放样数据核对。
在放样结束后，需要对放样数据进行核对和整理。
确保放样数据的准确性和完整性，以便后续工程施工和验收的需要。
3.3 做好放样记录。
在放样过程中，需要做好详细的放样记录，包括放样的位置、放样的方式和放样的精度等信息。
这些记录对于工程的后期管理和验收都具有重要意义。
四、安全注意事项。
4.1 注意放样现场安全。
在进行工程放样时，需要注意放样现场的安全。
确保放样人员的人身安全和放样工具的完好性，避免发生意外事故。
4.2 遵守放样操作规程。
在进行工程放样时，需要严格遵守放样操作规程，确保放样的准确性和稳定性。

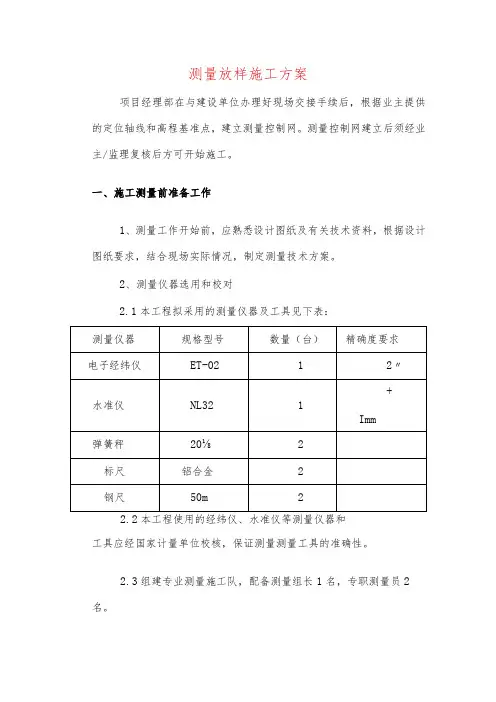

测量放样施工方案项目经理部在与建设单位办理好现场交接手续后，根据业主提供的定位轴线和高程基准点，建立测量控制网。
测量控制网建立后须经业主/监理复核后方可开始施工。
一、施工测量前准备工作1、测量工作开始前，应熟悉设计图纸及有关技术资料，根据设计图纸要求，结合现场实际情况，制定测量技术方案。
2、测量仪器选用和校对2.1本工程拟采用的测量仪器及工具见下表：本工程使用的经纬仪、水准仪等测量仪器和工具应经国家计量单位校核，保证测量测量工具的准确性。
2.3组建专业测量施工队，配备测量组长1名，专职测量员2名。
二、平面控制网布置依据本工程轴网定位图、建设单位和测绘部门给定的红线图位置或控制桩，结合本工程建筑物形状和施工场地的条件限制，建立建筑平面控制网。
三、高程控制网1、高程控制点布置原则依据建设单位提供，经测绘部门复核认定的水准点，用水准仪准确引测到施工现场，便于观测而不易破坏的地方，并不少于三点。
2、高程引测精度要求引测高程采用往返测法，闭合差不应超出20mm。
3、建筑楼层标高引测点布置建筑楼层标高由首层标高控制，布置4个框架角点，并在角点下做±0.000标点。
4、楼层标高引测利用50m钢卷尺将4点中标高依据施工进度引2点到作业层然后利用水准仪复核2点闭合差，再进行层间标高施测。
5、楼层标高引测精度要求层间测量偏差不应超过3mm,建筑总高测量偏差不应超过3H∕1000（H为建筑总高度，单位m）,且不超过±20mmo四、结构细部放样和砌体放线1、墙柱轴线须用墨斗线弹出，且引出外边缘50cm,且用红油漆做好记号，以便安装模板检查复核。
2、砌体放线：依据结构施工时在楼层留下红油漆标点为基准，以建筑图为依据，先弹出每个柱子四个方向轴线位置，等楼层清理干净，再弹出墙体中线；再依据标高控制点每一层结构层柱子上弹出水准线以便装修施工队伍使用。
五、保证测量精度措施1、各种测量仪器使用前经自检合格精确度符合要求。
施工放样实施方案施工放样是建筑施工中的重要环节，它直接关系到建筑物的准确性和稳定性。
为了保证施工放样的准确性和高效性，制定一份科学合理的施工放样实施方案是至关重要的。
本方案主要包括施工放样的准备工作、具体实施步骤和注意事项等内容。
一、准备工作。
1. 确定放样基准点，在进行施工放样前，首先要确定放样的基准点，这个基准点需要稳固、准确，能够确保放样的精度和准确性。
2. 准备放样工具，放样工具包括测量仪器、放样绳、放样杆等，在进行施工放样前需要对这些工具进行检查，确保其正常使用。
3. 制定放样方案，根据建筑图纸和设计要求，制定具体的放样方案，包括放样的位置、放样的要求等内容。
二、具体实施步骤。
1. 根据设计要求确定放样位置，根据设计图纸，确定需要进行放样的具体位置，包括墙体、柱子、梁等。
2. 设置放样基准点，在确定放样位置后，设置放样的基准点，确保基准点的准确性和稳定性。
3. 进行放样测量，使用放样工具进行放样测量，根据设计要求进行精确的放样，包括水平放样和垂直放样。
4. 核对放样结果，在完成放样后，需要对放样结果进行核对，确保放样的准确性和精度。
5. 处理放样数据，将放样数据记录下来，并进行整理和归档，以备后续施工和验收。
三、注意事项。
1. 严格按照设计要求进行放样，确保放样的准确性和精度。
2. 在进行放样时，需要注意安全问题，避免发生意外事故。
3. 放样过程中要保持仪器的稳定性，避免外界因素对放样结果产生影响。
4. 完成放样后，需要及时清理放样现场，确保施工环境整洁。
总结，施工放样是建筑施工中不可或缺的环节，它直接关系到建筑物的准确性和稳定性。
制定科学合理的施工放样实施方案，对于保证施工质量和进度具有重要意义。
希望本方案能够对施工放样工作提供一定的参考和指导。
施工测量放样方案施工测量放样是建筑工程施工过程中的一项重要工作，其目的是在施工前准确确定构筑物各部位的位置、形状和尺寸，为施工提供可靠的依据。
下面将从施工测量放样的原则、方法和步骤等方面进行详细介绍，以确保施工质量和进度的顺利进行。
一、施工测量放样的原则1.准确性原则：施工测量放样必须保证测量数据的准确性，避免误差的产生。
2.可靠性原则：施工测量放样必须保证数据的可靠性，确保施工的准确性和有效性。
3.经济性原则：施工测量放样必须保证操作的经济性，合理安排人力、物力和时间，提高工作效率。
4.适应性原则：施工测量放样必须根据具体的施工条件和要求，选择合适的测量方法和仪器设备。
二、施工测量放样的方法1.传统放样法：传统放样法主要通过使用传统的测量工具，如铅垂线、剖线、切线等，将设计图纸上的尺寸和位置放大到实际施工场地上。
2.电子放样法：电子放样法主要通过使用电子测量仪器，如全站仪、测距仪等，实时测量和记录各种尺寸和角度数据，再通过计算机处理和分析，直接生成施工放样图纸。
三、施工测量放样的步骤1.准备工作：对施工现场进行勘测，了解设计图纸和施工方案，确定放样的具体要求和方法，选择合适的测量仪器和工具。
2.测量放样：根据设计图纸，将各种尺寸和位置放大到实际场地上，使用测量仪器进行测量，记录测量数据，如坐标、角度、高程等。
3.数据处理：将测量数据输入计算机，通过专业测量软件进行处理和分析，生成施工放样图纸。
4.核实修正：根据施工放样图纸，对测量数据进行核实和修正，确保放样的准确性和可靠性。
5.施工执行：根据施工放样图纸，进行施工执行，并及时调整和修正施工过程中出现的问题。
四、施工测量放样的注意事项1.选择合适的放样方法和仪器设备，根据具体的施工条件和要求，确保测量数据的准确性。
2.施工测量放样必须遵循安全操作规程，切勿私自更改设计图纸上的尺寸和位置。
3.测量过程中应及时记录测量数据，确保数据的完整性和可追溯性。

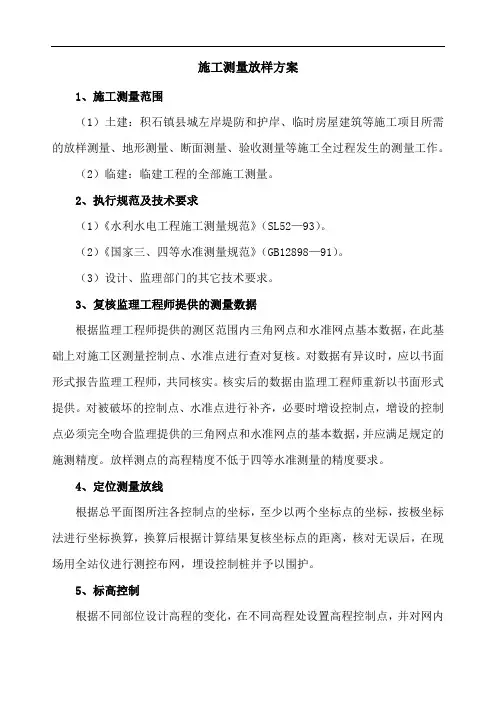

施工测量放样方案1、施工测量范围（1）土建：积石镇县城左岸堤防和护岸、临时房屋建筑等施工项目所需的放样测量、地形测量、断面测量、验收测量等施工全过程发生的测量工作。
（2）临建：临建工程的全部施工测量。
2、执行规范及技术要求（1）《水利水电工程施工测量规范》（SL52—93）。
（2）《国家三、四等水准测量规范》（GB12898—91）。
（3）设计、监理部门的其它技术要求。
3、复核监理工程师提供的测量数据根据监理工程师提供的测区范围内三角网点和水准网点基本数据，在此基础上对施工区测量控制点、水准点进行查对复核。
对数据有异议时，应以书面形式报告监理工程师，共同核实。
核实后的数据由监理工程师重新以书面形式提供。
对被破坏的控制点、水准点进行补齐，必要时增设控制点，增设的控制点必须完全吻合监理提供的三角网点和水准网点的基本数据，并应满足规定的施测精度。
放样测点的高程精度不低于四等水准测量的精度要求。
4、定位测量放线根据总平面图所注各控制点的坐标，至少以两个坐标点的坐标，按极坐标法进行坐标换算，换算后根据计算结果复核坐标点的距离，核对无误后，在现场用全站仪进行测控布网，埋设控制桩并予以围护。
5、标高控制根据不同部位设计高程的变化，在不同高程处设置高程控制点，并对网内水准点进行测量复核，对于引出的控制点采用埋桩围护，标高引测采用DS3水准仪按相应测量水准要求进行。
6、测量报告施工测量前7天将有关施工测量报告报送监理工程师，内容包括间距50m 的测量断面成果、施工方法和计算方法、操作规程、观测仪器设备的配置和测量专业人员的设置等。
7、施工过程测量质量保证措施(1）严格执行测量规范、设计文件所规定的测量精度要求。
(2）测量人员均持《测绘工作证》上岗，测量仪器均检定合格，并定期送检。
(3）对监理提供的测量点数据和资料，会同监理校核其精度，确保所提供的数据准确无误。
(4）施测前向监理工程师递交有关施工测量意见报告，报送监理人批准。
测量放样施工方案放样施工是指在工程施工前将设计图纸按比例标定到现场实际的施工位置，并进行精确的测量和标记，为后续的施工工序提供准确的定位和引导。
测量放样施工方案包括以下几个方面的内容：一、放样工具和材料的准备1. 放样工具：包括铅锤、锤子、铅丝、放线锤、橡皮锤、放大尺、电动测量仪器等。
2. 放样材料：包括红铅笔、黑铅笔、白粉笔、彩线、放样纸、放样板等。
二、放样前的准备1. 研究设计图纸，了解设计要求、尺寸、坐标系等。
2. 确定放样基准点和放样坐标系，以保证施工的准确性和统一性。
3. 在现场进行勘测，并清理现场，确保施工区域干净整洁。
三、放样过程1. 定位放样：根据设计要求确定放样基准点，使用放大尺和彩线等工具，将设计图纸上的基准点放大放样到现场。
在放样区域选取合适的位置，通过勘测和计算确定放样点的坐标，并用铅笔和铅线进行标记。
2. 引导放样：按照设计图纸上的尺寸标注，将各个构件和设备的位置、方向和尺寸等放大放样到现场。
使用放样纸或放样板进行精确的放样和标记，确保施工的准确性和精度。
3. 标高放样：根据设计要求，确定施工区域的标高，使用测高仪、水平仪等工具进行测量，并用鲜明的标志物进行标记，以便后续的施工参照。
4. 检查放样：在放样过程中，要不断进行检查和核实，确保放样的准确性和一致性，及时调整和修正错误。
四、放样后的处理1. 放样点的保护：在放样完成后，要及时保护好放样点和放样标志，防止被损坏、遮挡或误删。
2. 放样资料的整理和归档：将放样过程中的测量数据、放样图纸和放样记录等资料进行整理和归档，以备施工后的验收和维护参考。
综上所述，测量放样施工方案是确保施工的准确性和精确性的重要环节，通过合理的准备、精确的测量和准确的标注，为施工提供准确的定位和引导。
同时，放样后的处理和资料的整理也是保证施工质量和工程验收的重要保障。
测量放样施工方案
在施工工程中，测量放样是一项至关重要的环节，它直接关系到施工的准确性和效率。
本文将介绍一个适用于测量放样的施工方案，旨在帮助工程人员更好地进行测量工作并确保施工质量。
一、施工前准备
在进行测量放样前，施工人员需要做好充分的准备工作，包括：
•确认施工图纸和设计要求
•准备好必要的测量工具和设备
•掌握测量放样的基本原理和方法
•制定详细的测量计划和步骤
二、测量放样过程
1. 测量放样准确性
在进行测量放样时，要保证准确性是至关重要的。
为了提高准确性，可以采取以下措施：
•使用高质量的测量工具
•进行多次测量取平均值
•注意测量环境的影响
•校准测量仪器
2. 测量放样步骤
测量放样的步骤通常包括以下几个方面：
•确定测量基准点
•进行基础测量
•制定放样方案
•进行实际放样
•核对放样结果
三、施工现场管理
在进行测量放样时，也需要注意施工现场的管理，包括：
•安全防护工作
•施工人员的技术培训
•施工现场协调和沟通
•定期检查和评估施工质量
四、总结与展望
测量放样是施工工程中不可或缺的一环，它直接关系到施工质量和效率。
通过制定科学合理的测量放样方案，可以有效提高施工工作的准确性和效率，从而保证工程的顺利进行。
希望此文提供的施工方案能够为工程人员在实际工作中提供一定的参考和帮助。
总体施工测量方案一、工程概况深圳地铁5号线西起前海湾、经宝安中心、新安旧城区、西丽、大学城、龙华二线扩展区、坂田、布吉、百鸽笼至东门南路。
线路全长40.933km,其中高架线路2.134km,地下线路38.799km；共设车站27座，其中高架站1座，地面站1座，地下站25座，平均站间距约1.516km。
深圳地铁5号线土建六标包括百鸽笼站（不含）〜布心站区间、布心站、布心站〜太安路站区间和太安路站,共2站2区间，（右线里程YDK33+192.588-YDK35+931.600,右线线路全长约 2.808km,左线里程ZDK33+217.318-ZDK35+996.420,左线线路全长约2.784km）本区间于CK33+950处设置一座联络通道兼泵房（辅助泵房），于CK34+515处设置一座联络通道兼泵房（主泵房），于YDK33+630处设置施工竖井。
太安路站为地下三层岛式站台车站，是深圳地铁5号线与规划7号线终点站平行换乘站，主体长度（含7号线叉线）为623.867m,宽度为21.0m,有效站台长度为14Onb宽度为IInb共设置4个出入口，单层建筑面积为14130.6m2,三层总建筑面积约56522.4m2。
百鸽笼站〜布心站区间长度约为1.60km,布心站〜太安路站区间长度约为338m o车站采用明挖法施工，局部盖挖；区间采用矿山法暗挖施工。
二、编制根据1、根据《地下铁道、轻轨交通工程测量规范》GB50308-1999编制。
2、《工程测量规范》GB50026-93编制。
3、《新建铁路工程测量规范》TB1OIoI-99编制。
4、《都市测量规范》CJJ-8-995、深地铁政(2023)293号文献《深圳地铁建设工程施工测量技术规定》6、深地铁政(2023)295号文献《深圳地铁建设工程施工测量管理细则》三、控制测量根据及加密及整体贯穿测量控制测量由中铁隧道勘测设计院有限企业深圳地铁测量队提供平面及高程控制点，经我项目部中铁五局(集团)企业精测队对精密导线进行复测，无误后,作为首级控制网。
建筑施工测量放样方案建筑施工测量放样方案一、前言建筑施工测量放样是建筑工程施工过程中的重要环节，是确定建筑物位置、桩基位置以及各种构件尺寸、位置的基础工作。
本方案旨在确保施工过程中测量数据的准确性和可靠性，保证建筑物的施工质量。
二、测量设备1. 量测设备：包括全站仪、测距仪、水平仪等。
这些设备能够提供高精度的测量数据，以满足施工过程中的需求。
2. 格线仪：用于放样工作中的细致线条绘制，保证精准度。
3. 建筑测量工程软件：通过建筑测量软件可以实现快速、准确的数据处理与分析，提高工作效率。
三、测量流程1. 前期准备：在测量前，需要清理测量区域，确保放样点周围没有障碍物，保证测量的准确性。
2. 放桩点确定：根据设计图纸，确定建筑物每根桩的位置，并使用全站仪将桩位点标记出来。
3. 基准点测量：选取建筑物基准点，使用全站仪进行测量，并将其坐标记录下来，作为后续测量的基准点。
4. 主体墙体测量：绘制建筑物主墙的标高线和外形线，并使用全站仪进行测量，确定墙体的位置和尺寸。
5. 柱、梁、板测量：按照设计图纸要求，使用全站仪进行柱、梁、板的测量，并记录下其位置和尺寸。
6. 管道测量：对建筑物内的各种管道进行测量，确保其布置的准确性和合理性。
7. 总体验收：对测量数据进行整理、分析和验收，确保数据的准确性和可靠性，以便后续的施工工作。
四、质量控制1. 使用高精度的测量设备，并定期检测设备的准确性，确保测量数据的准确性。
2. 在放样过程中，严格按照设计图纸进行测量，并及时纠正错误，保证测量的准确性。
3. 测量数据的记录和整理应规范、清晰，以确保数据的可靠性和易于查阅。
五、安全措施1. 在测量过程中，要注意保护测量设备的安全，防止设备受损或被盗。
2. 在高空或危险区域进行测量时，要做好防护措施，确保测量人员的安全。
3. 在施工工地上，测量人员要注意与其他施工人员的协同配合，确保施工过程的安全。
六、总结建筑施工测量放样方案是确保建筑物施工质量的重要环节。
第1篇一、施工放样的目的1. 确保施工质量：通过施工放样，可以确保施工过程中各项工程参数符合设计要求，保证工程质量。
2. 优化施工方案：施工放样可以帮助施工人员了解现场实际情况，为施工方案的优化提供依据。
3. 指导施工进度：施工放样为施工进度提供明确的时间节点，确保工程按计划推进。
4. 防范安全事故：通过施工放样，可以及时发现施工过程中可能出现的安全隐患，防范安全事故的发生。
二、施工放样的方法1. 平面放样：主要包括直线放样、曲线放样、圆弧放样等。
常用的方法有：直接丈量法、极坐标法、角度交会法、距离交会法等。
2. 高程放样：主要包括水准测量、三角高程测量、GPS测量等。
常用的方法有：水准法、三角高程法、GPSRTK法等。
3. 综合放样：对于复杂的工程，需要将多种放样方法相结合，如平面放样与高程放样相结合，确保放样的准确性。
三、施工放样的精度要求1. 平面精度：平面放样的精度要求较高，一般要求放样点偏差在±5mm以内。
2. 高程精度：高程放样的精度要求相对较低，一般要求放样点高程偏差在±10m m以内。
3. 综合精度：综合放样的精度要求根据工程实际情况而定，一般要求放样点偏差在±10mm以内。
四、施工放样的注意事项1. 选择合适的放样方法：根据工程特点、现场条件、精度要求等因素，选择合适的放样方法。
2. 确保放样精度：放样过程中，要严格按照操作规程进行，确保放样精度。
3. 注意安全：放样过程中，要确保人员安全，避免发生安全事故。
4. 检核放样结果：放样完成后，要对放样结果进行检核，确保符合设计要求。
总之，工程测量施工放样是确保工程质量、优化施工方案、指导施工进度、防范安全事故的重要环节。
施工放样人员要熟练掌握各种放样方法，确保放样精度，为工程施工提供有力保障。
第2篇一、工程测量施工放样的概念工程测量施工放样是指将设计图纸上的建筑物、构筑物、道路等平面位置和高程，按照设计要求，通过一定的测量仪器和方法，准确地测设到实地上的过程。
测量放样施工方案概述测量放样是建筑施工中至关重要的一步，它确定了建筑物的准确位置和尺寸，为接下来的施工工作提供了重要的参考和指导。
本文档将介绍测量放样的基本流程和方法，以及一些常用的工具和技巧。
测量放样流程测量放样的流程通常包括以下几个步骤：1.确定测量目标：在开始测量放样之前，需要明确测量的目标和要求。
这包括确定建筑物的位置、尺寸和形状等。
2.准备测量工具：根据测量目标的要求，准备好所需的测量工具。
常用的测量工具包括测量尺、水平仪、经纬仪等。
3.设置基准点：在开始具体的测量工作之前，需要确定一个基准点。
基准点可以是一个固定的地点或者是一个确定的物体，用来作为整个测量过程的参考点。
4.进行测量工作：根据测量目标和要求，使用相应的测量工具进行测量。
根据具体情况，可以使用直线测量、角度测量、高度测量等方法。
5.处理测量数据：将测量得到的数据整理、分析和处理，得出建筑物的准确位置和尺寸等信息。
可以使用计算机辅助设计（CAD）软件进行数据处理。
6.编制扩样图：根据处理后的测量数据，编制放样图。
放样图是建筑施工中的一个重要参考文件，它包含了建筑物的准确尺寸和位置信息。
常用测量工具和技巧测量工具1.测量尺：用于测量长度和宽度等线性尺寸。
2.水平仪：用于测量水平面的倾斜度，保证建筑物的水平度。
3.经纬仪：用于测量方位角和倾斜角度，确定建筑物的方向和倾斜度。
测量技巧1.精确标定：在使用测量工具之前，需要进行精确的标定，确保测量结果的准确性。
2.合理选点：在选择测量点时，要根据实际情况而定，确保测量结果能够代表整个建筑物或者部分建筑物的特征。
3.注意测量环境：在进行测量工作时，要注意周围环境的影响，如阴影、风力等，避免影响测量的准确性。
4.重复测量：为了提高准确性，可以进行多次重复测量，并取平均值作为最终的测量结果。
结论测量放样是建筑施工中不可或缺的一步，它为后续施工工作提供了重要的参考和指导。
合理的测量放样方案能够提高测量的准确性和效率，从而保证建筑物的质量和安全。
测量放样方案
1.控制点复测：控制点复测是施工测量必不可少的准备工作。
它包括导线控制点和路线控制桩的复测；另外还要对丢失的导线控制点和路线控制桩进行补测；有的导线点若在路线以内，则需将其移至路线以外。
2、导线控制点和路线控制桩的复测：
2.1导线控制点的复测主要是检查它的坐标和高程是否正确。
第一步：根据导线点1〜N的坐标反算转角法~βN・1和导线边长Sl-SN-第二步：实地观测各转角Bi+1及导线边长Si,角度观测可按一个测回平均值,边长测量按连续观测3~4次的平均值。
当观测满足要求时，则认为点的平面坐标和位置是正确的。
第三步：水准点高程的检测：在使用水准点之前仔细校核，并与国家水准点闭合，道路水准点闭合差按四等水准控制（2O√L）大桥附近的水准点闭合差按《公路桥涵施工技术规范》的规定办理。
2.2导线点的布设：在施工路线两旁布设导线点，高程和坐标都在同一点上。
在复测坐标的同时利用三角高程测量的方法检测高程。
23水准点的布设
2.4路线控制桩的复测
3、导线控制点的补测与移位
4、路基路面施工测量。
施工测量放样方案LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】测量专项方案施工单位：编制人：编制日期：审核人：审核日期：审批人：审批日期：目录一、工程概况 (3)二、编制依据 (5)三、测量组织和准备 (5)四、测量工作基本要求 (6)五、测量施工各环节方案 (8)六、质量保证措施 (11)七、施测安全及仪器管理 (12)一、工程概况工程名称：沙坑涌治理工程（一期）—广从公路污水主管工程、沙坑涌污水管工程（石湖村、夏良村、北村村段）、和龙支流截污支管完善工程建设地点：广州市白云区建设单位：广州市净水有限公司设计单位：广州市市政工程设计研究总院监理公司：广州珠江工程建设监理有限公司施工单位：南宁市政工程集团有限公司本工程属沙坑涌治理工程（一期）----三个子项----广从公路污水主管工程、沙坑涌污水管工程（石湖村、夏良村、北村村段）、和龙支流截污主管完善工程。
广从公路污水主干管工程位于沙坑涌中游石湖村西侧广从公路段，为龙归污水处理系统规划光从公路主干管一部分，主要转输和龙支流、石湖村、米龙村等生活污水，服务面积为公顷。
本工程在广从公路重建416米污水管，其中W1~W7管段为D1200污水管，采用带破碎功能的泥水平衡顶管机施工，顶管管材为III级钢筋砼F管；W1-1、W3-1、W5-1、W7-1管段为D800污水管，采用明挖施工，明挖管材采用II级钢筋砼管材，沿广从公路东侧应急车道由北向南敷设，起点承接现状d600污水管并预留远期规划道路污水主干管接入井，终点接入白海面规划污水主干管。
沙坑涌污水管工程（石湖村、夏良村、北村村段）位于沙坑涌中下游,服务范围内的污染源主要是石湖村、夏良村、高乔庄及南方村。
服务面积为公顷，区域大部分为农田。
石湖村段新建W2~W23管段、W36~W42主管段为 D800、支管管段为D500的污水管，采用明挖施工，明挖管材采用II级钢筋砼管材，其中W21-3~W21段为D820*10污水管，采用围堰施工，管材为Q235焊接钢管；W24~W35管段为D800污水管，采用带破碎功能的泥水平衡顶管机施工，顶管管材采用III级钢筋砼管材。
夏良村段新建W43~W45、W46~W60主管段为D800、支管管段为D500的污水管，采用明挖施工，明挖管材采用II级钢筋砼管材，W45~W46管段为D820*10污水管，采用围堰施工，管材为Q235焊接钢管，W60~W61管段为D219*6的压力管，采用明挖施工，管材为Q235焊接钢管。
北村村段新建W62~W76管段为D500的污水管（包括支管），采用明挖施工，明挖管材采用II级钢筋砼管材。
和龙支流截污工程位于沙坑涌支流和龙支流，和龙支流沿线主要污染源为和龙村、米龙村和下游货运场。
服务面积为公顷，区域大部分为农田。
本工程在和龙支流段重建W1~W103管段为D500~D800及D820*10的污水管，其中W1~W10、W13~W21、W39~W40管段为D800管，采用明挖施工，明挖管材采用II级钢筋砼管材；W11~W12、W22~W39、W83~W38、W60~W23、W100~W61管段为D800污水管，采用带破碎功能的泥水平衡顶管机施工，顶管管材采用III级钢筋砼管材；W41~W59、W65~W82、W94~W100管段为D500管接现状合流管截污溢流井与拍门井，采用明挖施工，明挖管材采用II级钢筋砼管材；W22~W23、W37~W38管段为D820*10污水管，采用带破碎功能的泥水平衡顶管机施工，顶管管材采用Q235B焊接钢管。
结合相关规范要求，开挖深度超过5米的基坑为深基坑，施工时必须要进行深基坑专项支护措施。
根据设计图，本工程中，深基坑施工段为：1、广从公路主干管管道工程W1~W7，管道总长416米，管径为D800~D1500，其中W1-W7为顶管施工390米，管径D1200，，基坑深为~米；W1~W1-1~ W7~W7-1为明挖施工26米，管径D800，，基坑深为~米。
2、沙坑涌污水管工程（石湖村、夏良村、北村村段）W2~W76，管道总长约4667米，管径为D200~D800（其中D200为压力管段），其中W24~W35为顶管施工527米，管径D800，，基坑深为~米；W24-1~W33-1为明挖施工77米，管径D500，，基坑深为~米。
3、和龙支流截污工程W1~W103，管道总长约2947米，管径为D500~D800，其中W1~W10、W13~W21、W39~W40段为明挖管道584米，管径为D800，此三段明挖管道中，W1、W39井基坑深为米、米；W11~W12、W22~W39、W83~W38、W60~W23、W100~W61管段为顶管施工段1992米，管径为D800，其中W11~W12段基坑深为米、米；W22~W39段（除W25~W26外）基坑深为~米；W83~W38段（除W87、W91、W93外）基坑深为~米；W60~W23段（除W61~W63外）基坑深为~米；W100~W61段（除W102~W61外）基坑深为~米；W41~W59、W65~W82、W94~W100井为D500管接现状合流管截污溢流井与拍门井，其中W45、W48、W70、W100基坑深为~米。
二、编制依据1.施工现场踏勘获得的资料；2.批准实施的《沙坑涌治理工程（一期）广从公路污水主管工程、沙坑涌污水管工程（石湖村、夏良村、北村村段）、和龙支流截污支管完善工程施工施工组织设计》；3.《工程测量规范》（GB50026-2007）；4.《建筑变形位移测量规程》（JGJ/T8-97）；5.广州市市政工程设计研究总院交付的施工图纸。
三、测量组织和准备基于本工程工期紧，为保证工程顺利进行，确保施工万无一失，专业测量队选派2名测量人员，具有多年的实践经验和理论知识,负责参加过多项工程的测量工作。
平面控制仪器采用日本尼康2″级全站仪；高程控制采用博飞自动安平DZS3-1精密水准仪。
配备专用电脑一台。
项目人员配备专业测量队人员及技术员一览表序号姓名职务职称备注1***组长测量员2***组员测量员3***技术员助理工程师使用仪器配备仪器配备情况一览表仪器名称数量单位规格型号测量精度检定日期拓普康1套GTS-102N2″,2mm+2ppm2016年5月3日全站仪博飞自动安1套DZS3≦±3mm2012年3月8日平水准仪四、测量工作基本要求1、施测原则1)严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。
2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
3)定位工作执行自检、互检合格后再报检的工作制度。
4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
5)明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2、准备工作学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉与审核图纸。
施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建（构）筑物的位置及坐标，其次了解现场测量坐标与建（构）筑物的关系，水准点的位置和高程，放样控制点必须要布设在施工影响范围之外，且必须保证不出现小角度施测轴线和桩位点误差。
从现场实际情况看，设计院所交付的基线控制点完全满足上述要求，给我方提供了有利的施测地域和数据。
测量放样之前，测量人员首先熟悉图纸上结构物的总体布置图和细部结构设计图。
根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。
施工测量贯穿整个施工过程，是保证施工质量的一个方面。
3.放样成果根据广州市市政工程设计研究总院所给施工图（包括电子版），精确算出所需放样数据。
在每次的施测结束后及时整理成果并存入资料库。
五、测量施工各环节方案施工平面控制点测量复测设计院提供的地面平面控制点（具体数据及示意图见下图）。
平面控制点SK15、SK14、SK18、SK21、SK20、SK25、SK24、SK26、SK27、SK28、SK29、SK31、SK36、SK35、SK34；为了保证本标段与相邻标段的衔接和贯通，导线测量所用的控制点必须要贯通联测到相邻标段所用的控制点上。
根据设计院提供的控制点，复测地面平面控制点、地面高程控制点严格按照《工程测量规范》要求进行。
平面精密导线点复测时以SK15 - SK20和SK25 - SK35为导线段，按附合导线进行角度、距离测量；角度观测按精密导线测量要求分别观测4个测回，取平均值作为最终结果。
导线边长往返测距取平均值。
平面控制点施测示意图二级导线技术精度要求平均边长(m)导线总长度(km)每边测距中误差（mm）测距相对中误差测角中误差(″)方位角闭合差(″)全长相对闭合差相邻点的相对点位中误差(mm)高程控制测量高程控制点复测时以SK15为起点途径SK18复核到SK20上及以SK25为起点途径SK29复核到SK35上，分别进行往返测量。
各项观测数据均按精密水准测量的主要技术要求进行。
经复测各点结果均符合设计及《工程测量规范》要求，可以使用原数据及我方加设水准点所测数据。
地面高程控制网是沿线路布设的,为四等水准网；为了保证测量精度，本标段水准测量采用精密二等水准测量的进行复测。
主要技术要求应符合下表的各项技术要求。
精密水准测量观测的主要技术要求管线测量①开挖前测量：沟槽开挖前根据设计图纸及施工方案进行中线定位，采用极坐标方法测放管线中线桩时，应在起点、终点、平面点、竖向折点及直线段的控制点等位置测设中心桩。
管线中线桩每10或者20、50m一点，桩顶钉中心钉，并应在沟槽外适当位置设置栓桩，根据中线控制桩及放坡方案测放沟槽上口开挖位置线，现场撒白灰线标注。
然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉。
高程桩的纵向间距宜为10或者20m。
②开挖过程测量：开挖过程中，测量人员必须对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前测放高程控制桩。
③人工清底后测量：沟槽检底后，采用极坐标方法或依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩，采用水准测量或钢尺悬吊法将地面高程引测至沟槽底。
④井室开挖测量：井室开挖与沟槽开挖同时进行，根据井室桩号坐标及控制点坐标，采用极坐标方法测放结构中心位置，依设计或相应图集测放结构开挖上口线及开挖高程控制桩，同时进行栓桩。
⑤回填过程测量：根据设计要求或规范规定测放回填土不同区域及分层高程控制桩标出每层回填土压实厚度。
