2021年测量放线施工方案
- 格式:doc
- 大小:1.53 MB
- 文档页数:23
1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定,并用线条或线框进行划线,以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。
在建筑施工中,放线是一个非常重要的环节,贯穿于整个工程的各个阶段,包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。
本文将介绍一个测量放线施工方案,包括准备工作、放线方法、施工步骤等内容。
一、准备工作1.工程准备:在进行放线前,需要对工程现场进行勘测和预划,了解地形地貌、工程要求和设计图纸等相关信息。
同时,要对施工场地进行清理和平整,确保放线的准确性和便捷性。
2.人员配备:为了保证施工质量和效率,需要配备经验丰富的放线人员和助理,并确保他们具有相关的技术能力和专业知识。
3.测量工具:在进行放线的过程中,需要准备测量工具包括放线工具(如放线盘、塔杆、墨线笔等)、测量仪器(如测距仪、水平仪等)和随手工具(如尺子、铁锤等)。
4.安全措施:在放线施工过程中,要严格遵守安全操作规程,确保施工人员的安全,包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。
二、放线方法1.直尺放线法:直尺放线法是一种简单精确的放线方法,适用于建筑物的地坪、墙体、梁柱等平面构件的放线。
放线时,先用铁锤和尺子在施工现场的相关位置标记基准点,然后用直尺和墨线笔进行放线,确保线条直、准、平整。
2.垂直放线法:垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。
放线时,首先确定基准点和基准线,然后用水平仪和塔杆进行垂直放线,确保线条垂直、平整。
3.标高放线法:标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。
放线时,需要在建筑物的相关位置设置高程点,并用水平仪和测距仪进行标高放线,确保高程准确。
三、施工步骤1.制定放线计划:在进行放线前,要制定详细的放线计划,包括放线位置、放线方法、放线人员、放线工具等内容,确保整个放线过程顺利进行。
2.勘测选点:根据设计图纸和工程要求,在施工现场选择合适的基准点和基准线,标记放线点,保证放线的准确性和稳定性。
工程放线方案一、前言在施工过程中,放线是非常重要的环节。
它不仅决定了建筑物的位置和方位,而且直接影响到整体施工质量。
因此,制定一份科学合理的放线方案对于工程的进行是至关重要的。
在本文中,我们将讨论工程放线方案的准备工作、具体步骤和注意事项,以期为工程施工提供可靠的指导。
二、准备工作1. 确定工程范围首先,要对工程的总体范围进行确认。
这包括测量工程的长度、宽度、高度等。
同时,还需要考虑周边环境和现有建筑的位置,以确定新建建筑的位置和方位。
2. 了解地形地貌在进行放线前,需要了解工程所在地的地形地貌情况。
这涉及到土地的起伏、地势的平缓程度等,这些因素都会影响建筑物的位置和方位。
3. 获取相关资料在放线前,需要获取相关的地形图、建筑图等资料。
这些资料会对放线工作起到辅助作用,并且有助于更好地了解工程的情况。
4. 制定放线方案根据以上准备工作的情况,可以对工程放线方案进行初步制定。
这包括确定放线的起点、终点,选择合适的放线设备等。
在制定方案时,需要充分考虑实际情况,并尽量做到科学、合理。
三、具体步骤1. 确定放线方法在进行放线前,首先要确定放线的具体方法。
常见的放线方法有传统放线、全站仪放线等。
根据具体情况选择合适的放线方法,以确保放线的准确性和高效性。
2. 布置放线点放线点的布置是放线工作的关键环节。
首先需要根据工程的要求进行测量,确定放线点的位置。
然后使用相应的设备和工具进行布置,确保放线点的准确性。
3. 进行放线一切准备就绪后,即可进行放线工作了。
根据放线方案,进行放线点的连接,确保放线的准确性和稳定性。
在进行放线时,需要注重放线点的选址,以及放线过程中的各项参数的测量。
4. 检查放线结果放线结束后,需要对放线结果进行检查。
这包括对放线点的位置、方位进行核对,以确保放线结果的准确性。
如果发现放线结果有问题,需要及时进行调整,以免对后续施工造成影响。
四、注意事项1. 安全第一在进行放线工作时,一定要注重安全。
XX项目精装修工程测量放线方案金螳螂精装修放线
标准
为确保XX项目精装修工程的测量放线工作能够准确、规范、高效地进行,金螳螂精装修公司制定了以下放线标准:
1. 严格按照施工图纸进行放线,确保放线的准确性和一致性。
2. 使用专业的测量工具和设备进行放线工作。
3. 放线前,清理现场,确保工作区域整洁,便于测量和放线。
4. 根据施工图纸的要求,确定放线的起点和终点,并进行标记。
5. 放线时,要保持线条的直、平、齐,尽量避免弯曲和偏斜。
6. 放线时,要注意与墙面、天花板、地面等固定构件的对齐,确保放线的位置准确。
7. 在放线过程中,要不断检查和修正放线位置,确保放线的精度和准确性。
8. 放线完成后,要及时清理并整理放线工具和设备,确保工作区域的安全和整洁。
以上是金螳螂精装修公司针对XX项目精装修工程测量放线制定的标准,旨在确保放线工作的质量和效率,提高施工的准确性和精细度。

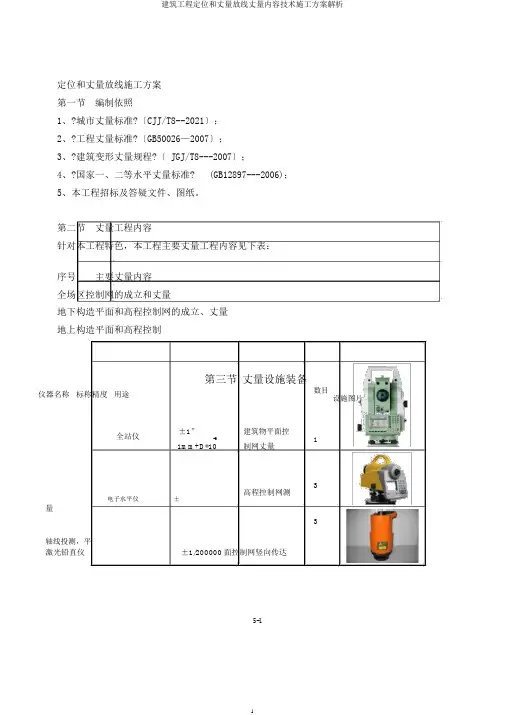

定位和丈量放线施工方案第一节编制依照1、?城市丈量标准?〔CJJ/T8--2021〕;2、?工程丈量标准?〔GB50026—2007〕;3、?建筑变形丈量规程?〔JGJ/T8---2007〕;4、?国家一、二等水平丈量标准? (GB12897---2006);5、本工程招标及答疑文件、图纸。
第二节丈量工程内容针对本工程特色,本工程主要丈量工程内容见下表:序号主要丈量内容全场区控制网的成立和丈量地下构造平面和高程控制网的成立、丈量地上构造平面和高程控制第三节丈量设施装备仪器名称标称精度用途全站仪±1″建筑物平面控-6制网丈量1mm+D*10高程控制网测电子水平仪±量轴线投测,平激光铅直仪±1/200000面控制网竖向传达数目设施图片1335-1经纬仪±2″轴线投测3自动安平水平仪±2mm/km高程引测3第四节场区控制网的成立进场后,依据业主供给的基准点,实地踏勘点位并进行复测,复测合格后以此为基准,布设附合导线作为场区平面控制网。
场区平面基准点的测设:第一校核业主给定的基准点,利用全站仪布设切合导线,将导线平差结果作为场区的平面控制网。
使用Dini电子水平仪依照国家二等水平的要求测设附合水平路线,将平差后的结果,作为场区的高程控制点。
钢筋混凝土井盖坐标点标高点钢板C15混凝土钢管基准点埋设表示图5-2第五节建筑物控制网的成立1、建筑物轴线控制网建筑物轴线控制网是以场区平面控制网为基准,联合现场的施工要求及建筑物自己的形状,把建筑物的控制轴线布设十字轴线或矩形控制网,以便于此后施工放样进行校核。
本工程使用电子全站仪采纳极坐标和直角坐标定位的方法,关于不一样的建筑物单体分别测设轴线作为每个建筑物轴线控制网。
本工程主要工程轴线控制网部署以下:地下构造轴线控制网布设表示图5-3地上以建筑为例,控制网布设以下:建筑控制网布设表示图建筑物轴线控制桩围护表示图2、建筑物标高控制网第一复核场区高程控制桩,校核无误后,使用LeicaNA720水平仪按国家三等水平丈量标准将标高控制点引测到建筑物,作为建筑物的标高基准点。
第1篇1.1 项目名称:某住宅小区接地线开挖施工工程1.2 项目地点:某住宅小区1.3 项目规模:本工程涉及接地线开挖施工,包括接地网、接地体、接地引线等。
1.4 施工单位:XX建筑公司1.5 施工时间:2021年6月1日至2021年8月31日二、施工准备2.1 技术准备(1)熟悉施工图纸,了解工程特点、施工工艺、质量要求及安全措施。
(2)对施工人员进行技术交底,确保施工人员掌握施工工艺、质量要求及安全措施。
(3)组织施工人员参加相关技术培训,提高施工技能。
2.2 材料准备(1)接地网、接地体、接地引线等材料,需符合国家相关标准。
(2)施工工具、设备,如挖掘机、推土机、切割机等。
(3)安全防护用品,如安全帽、安全带、防护眼镜等。
2.3 人员准备(1)成立施工项目部,明确项目经理、技术负责人、安全负责人等。
(2)配备足够的施工人员,包括挖掘工、切割工、焊接工、电工等。
(3)组织施工人员进行安全教育和培训,提高安全意识。
三、施工工艺3.1 施工流程(1)测量放线:根据设计图纸,确定接地网、接地体、接地引线的位置,进行测量放线。
(2)开挖沟槽:使用挖掘机、推土机等设备,开挖接地网、接地体、接地引线的沟槽。
(3)铺设接地网:将接地网铺设在沟槽内,确保接地网与土壤充分接触。
(4)焊接接地体:将接地体焊接在接地网上,确保焊接质量。
(5)铺设接地引线:将接地引线铺设在接地体上,确保接地引线与接地体充分接触。
(6)回填土:将沟槽回填土,确保回填土密实。
3.2 施工要点(1)测量放线:确保测量精度,确保接地网、接地体、接地引线的位置准确。
(2)开挖沟槽:注意挖掘深度、宽度及坡度,确保沟槽符合设计要求。
(3)铺设接地网:确保接地网与土壤充分接触,提高接地效果。
(4)焊接接地体:确保焊接质量,防止接地体断裂。
(5)铺设接地引线:确保接地引线与接地体充分接触,提高接地效果。
(6)回填土:确保回填土密实,防止接地网、接地体、接地引线受到外力破坏。
测量放线方案(1)基础放线根据场地上建筑主轴线控制点,先将房屋外墙轴线的交点用木桩测定于地面上,并在桩顶钉上小钉作为标志。
房屋外墙轴线测定以后,再根据建筑物平面图,将内部开间所有轴线都一一测出。
然后检查房屋轴线的距离,误差不得超过轴线长度的1/2000,且不超过5mm 。
(2)龙门板的设置1)在建筑物四角与内纵、横墙两端基槽开挖边线以外约1~1.5m 处钉设龙门桩,龙门桩要钉得竖直、牢固,木桩侧面与基槽平行。
2)根据建筑场地水准点,在每个龙门桩上测设±0.000 标高线,若现场条件不许可时,也可测设比±0.000 高或低一定数值的线,但同一个建筑物最好只选用一个标高。
3)沿龙门桩上测设的高程线钉设龙门板,龙门板顶面的标高要在同一个水平面上,标高测定容差为±5mm 。
4)根据轴线桩,用经纬仪将墙、柱的轴线投到龙门板顶面上,并钉小钉标明,投点容差为±5mm 。
5)用钢尺沿龙门板顶面检查轴线钉的间距,相对误差不应超过1/2000。
经检核合格后,以轴线钉为准,将墙宽、基槽宽标在龙门板上,根据龙门板上的标志点进行测量定位。
2.基础施工测量(1)基槽抄平为了控制基槽的开挖深度,在基坑清槽前,应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩,在木桩上引测同一标高的标点,以便根据标高拉线控制坑基底标高。
清槽完后,经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.(2)基础定位基础垫层混凝土浇筑好后,根据龙门板上的轴线钉,用经纬仪把轴线投测到垫层上,然后在垫层上用墨线弹出基础边线(3)底板轴线的测量底板垫层混凝土浇筑好后,根据施工图,在垫层上投测中心线,根据中线点弹出墨线,绘出底板的外皮尺寸线,然后支模,绑扎钢筋。
要用水准仪在钢筋上引测同一标高的标点,拉上通线,在浇筑底板混凝土时,控制底板混凝土的标高。
(4)基础模板的测量在底板混凝土浇筑好以后,根据施工图和定位桩,在底板上放出剪力墙和基础、柱子的中心线,并弹墨线标明,用为支模的依据。
工程测量放线方案模板一、前言工程测量放线是工程施工的重要环节,它直接影响着工程质量和进度。
因此,制定合理的测量放线方案,严格按照方案执行,保障放线工作的准确性和可靠性至关重要。
本方案将针对工程测量放线的具体情况和要求,提出详细的放线方案,以保证施工工作的顺利进行。
二、测量前准备1. 确定测量放线起止日期、工程范围和目标,了解工程的特点和施工要求。
2. 确认测量放线的具体任务和要求,包括放线的内容、要求精度和测量点的布设。
3. 针对测量范围和要求,进行现场勘察,了解地形地貌、地下管线、建筑物等情况,为后续的放线工作做好准备。
4. 确定测量放线所需的仪器设备和材料,并进行检查和调试,确保设备的正常工作状态。
5. 制定放线计划和安全措施,并向相关人员进行培训和指导,确保工作人员的安全和放线工作的顺利进行。
6. 针对可能出现的风险和突发情况,制定相应的预案,并做好必要的应对准备。
三、放线方案制定1. 根据工程测量放线的具体要求和范围,制定详细的放线方案,包括放线的方法、测量点的布设、放线的顺序和步骤等内容。
2. 根据测量的精度要求,确定合理的测量点布设方案,考虑到地形地貌、地下管线等因素,保证测量的准确性和可靠性。
3. 根据放线的具体要求,确定放线的方法,包括传统放线、GPS放线、激光放线等,确保放线工作的准确性和效率。
4. 制定放线的顺序和步骤,包括放线的起止位置、放线的路线、放线的标志、放线的标识等内容,确保放线工作顺利进行。
5. 根据放线的特点和要求,确定放线所需的仪器设备和材料,保证放线工作的顺利进行。
6. 制定放线的质量和安全控制方案,包括放线的监测和检查、放线的质量评定、放线的安全措施等内容,确保放线工作的质量和安全。
四、放线方案实施1. 根据放线方案的具体要求和步骤,组织放线人员进行放线工作,确保工作的顺利进行。
2. 严格按照放线方案的要求和步骤进行放线,保证放线的准确性和可靠性。
3. 在放线过程中,根据实际情况进行调整和处理,确保放线工作的顺利进行。

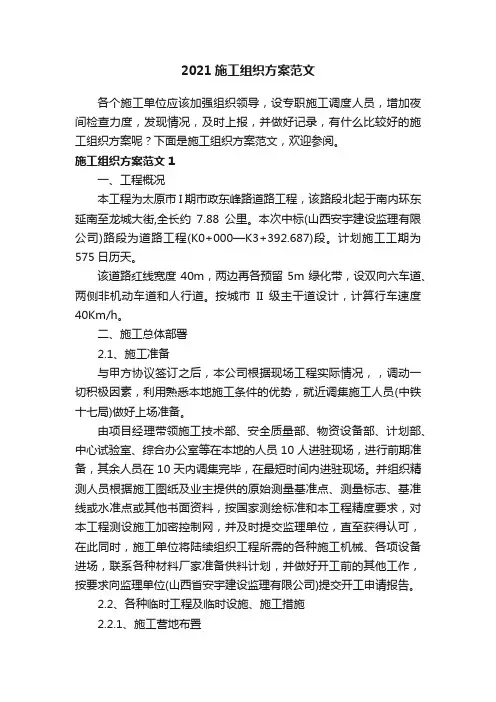

2021施工组织方案范文各个施工单位应该加强组织领导,设专职施工调度人员,增加夜间检查力度,发现情况,及时上报,并做好记录,有什么比较好的施工组织方案呢?下面是施工组织方案范文,欢迎参阅。
施工组织方案范文1一、工程概况本工程为太原市I期市政东峰路道路工程,该路段北起于南内环东延南至龙城大街,全长约7.88公里。
本次中标(山西安宇建设监理有限公司)路段为道路工程(K0+000—K3+392.687)段。
计划施工工期为575日历天。
该道路红线宽度40m,两边再各预留5m绿化带,设双向六车道、两侧非机动车道和人行道。
按城市II级主干道设计,计算行车速度40Km/h。
二、施工总体部署2.1、施工准备与甲方协议签订之后,本公司根据现场工程实际情况,,调动一切积极因素,利用熟悉本地施工条件的优势,就近调集施工人员(中铁十七局)做好上场准备。
由项目经理带领施工技术部、安全质量部、物资设备部、计划部、中心试验室、综合办公室等在本地的人员10人进驻现场,进行前期准备,其余人员在10天内调集完毕,在最短时间内进驻现场。
并组织精测人员根据施工图纸及业主提供的原始测量基准点、测量标志、基准线或水准点或其他书面资料,按国家测绘标准和本工程精度要求,对本工程测设施工加密控制网,并及时提交监理单位,直至获得认可,在此同时,施工单位将陆续组织工程所需的各种施工机械、各项设备进场,联系各种材料厂家准备供料计划,并做好开工前的其他工作,按要求向监理单位(山西省安宇建设监理有限公司)提交开工申请报告。
2.2、各种临时工程及临时设施、施工措施2.2.1、施工营地布置项目经理部租用当地房屋,施工队住房、料库、值班室、保安室及其他施工用房均利用现有的房屋,材料进场及车辆出入均可以利用现有便道,周围场地较平整。
2.2.2、施工用水施工用水采用老虎口水库里的水或打井取用地下水。
2.2.3、施工用电工程施工用电,附近电力为工业用电,可就近利用,不考虑单独设置变压器。
测量放线实施方案测量放线是指在施工前需要在设计图纸上进行挖掘、打地基等工程作业之前,进行测量工作,确定各个结构的准确位置和尺寸。
放线的准确性和精度对于整个施工过程和最终的施工质量都有着重要的影响,因此放线实施方案的制定显得尤为重要。
首先,在制定放线实施方案之前,需要进行详细的设计图纸分析和现场测量,了解工程的具体要求、范围和形状等信息。
同时,还要考虑工程的实际施工条件,如是否有地下管线、地形起伏等因素,在制定放线方案时应综合考虑这些因素,确保放线的准确性和安全性。
其次,制定放线实施方案时需要确定放线器材和工具的选择。
根据工程的要求和实际情况选择放线器材,如全站仪、测量尺、放线铅丝等。
同时,还要检查器材和工具的完好性和准确性,确保在放线过程中能够正常使用并获得准确的测量结果。
然后,确定放线的控制点和放线方式。
根据施工图纸和实际情况,确定放线控制点的位置和数量,以及放线的起点和终点。
一般情况下,放线的起点选择在工程的基点或者隐蔽点上,终点选择在工程的边界或者标志点上。
放线的方式可以根据工程的要求选择,常见的放线方式有直线放线、弧线放线、曲线放线等,根据具体情况选择合适的放线方式。
接下来,进行实际的放线操作。
首先,准备放线器材和工具,并检查其完好性和准确性。
然后,根据制定的放线方案,选择放线的起点,并使用全站仪或其他测量工具进行放线操作。
放线操作过程中要注意保持放线器材的稳定性和准确性,尽量减少误差。
在放线的过程中,可以用规定长度的放线铅丝或测量尺来进行测量,以确保放线的准确性。
最后,对放线结果进行检查和修正。
在放线完成后,要对放线结果进行检查,与设计图纸进行比对,确保放线的准确性。
如果存在误差或者偏差,需要进行修正和调整,重新进行放线操作,直至放线结果与设计图纸一致。
综上所述,测量放线实施方案的制定需要综合考虑设计图纸、现场实际情况和工程要求等因素,选择合适的放线器材和工具,并采取适当的放线控制点和放线方式。
工程定位测量、放线验收记录
定位测量记录
测量时间:2021年9月1日
测量地点:某市某区某街道
测量人员:张三、李四、王五
测量仪器:全站仪
测量内容
1.测量工程区域边界及标高点,确定工程定位。
2.测量工程区域内部的地形、地貌及建筑物位置、高度。
3.将测量数据录入计算机计算,得到工程图纸。
测量结果
1.工程区域边界总长为300米,面积为2000平方米。
2.工程区域内部分布着3栋4层楼房,楼房高度分别为15米、20米、18米。
3.工程图纸测量结果符合设计要求。
放线验收记录
放线时间:2021年9月3日
放线地点:某市某区某街道
放线人员:张三、李四、王五
测量仪器:全站仪
放线内容
1.根据工程图纸确定放线点,放线实验点共有20个。
2.按照每个放线点的设计坐标与实际坐标之间的误差范围进行验收。
误差范围为水平方向10毫米,垂直方向20毫米。
放线结果
1.共放线实验20个点,其中16个点的误差范围均在设计要求范围内,符合验收标准。
2.4个点偏差较大,超过了设计要求的误差范围,需要重新放线。
3.及时发现了放线误差,保障了后续施工的顺利进行。
总结
通过本次定位测量和放线验收,保证了工程的正常施工,有效避免了后续可能出现的问题,提高了工程的施工质量和效率,实现了项目建设的顺利进行。

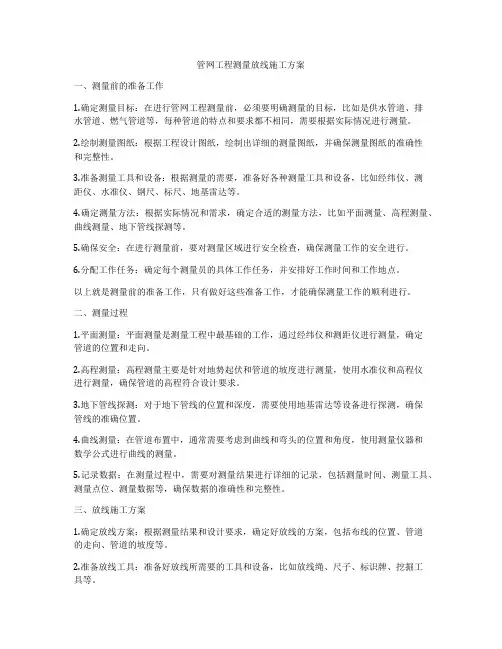

管网工程测量放线施工方案一、测量前的准备工作1.确定测量目标:在进行管网工程测量前,必须要明确测量的目标,比如是供水管道、排水管道、燃气管道等,每种管道的特点和要求都不相同,需要根据实际情况进行测量。
2.绘制测量图纸:根据工程设计图纸,绘制出详细的测量图纸,并确保测量图纸的准确性和完整性。
3.准备测量工具和设备:根据测量的需要,准备好各种测量工具和设备,比如经纬仪、测距仪、水准仪、钢尺、标尺、地基雷达等。
4.确定测量方法:根据实际情况和需求,确定合适的测量方法,比如平面测量、高程测量、曲线测量、地下管线探测等。
5.确保安全:在进行测量前,要对测量区域进行安全检查,确保测量工作的安全进行。
6.分配工作任务:确定每个测量员的具体工作任务,并安排好工作时间和工作地点。
以上就是测量前的准备工作,只有做好这些准备工作,才能确保测量工作的顺利进行。
二、测量过程1.平面测量:平面测量是测量工程中最基础的工作,通过经纬仪和测距仪进行测量,确定管道的位置和走向。
2.高程测量:高程测量主要是针对地势起伏和管道的坡度进行测量,使用水准仪和高程仪进行测量,确保管道的高程符合设计要求。
3.地下管线探测:对于地下管线的位置和深度,需要使用地基雷达等设备进行探测,确保管线的准确位置。
4.曲线测量:在管道布置中,通常需要考虑到曲线和弯头的位置和角度,使用测量仪器和数学公式进行曲线的测量。
5.记录数据:在测量过程中,需要对测量结果进行详细的记录,包括测量时间、测量工具、测量点位、测量数据等,确保数据的准确性和完整性。
三、放线施工方案1.确定放线方案:根据测量结果和设计要求,确定好放线的方案,包括布线的位置、管道的走向、管道的坡度等。
2.准备放线工具:准备好放线所需要的工具和设备,比如放线绳、尺子、标识牌、挖掘工具等。
3.标记放线点位:根据放线方案,对管道的走向和位置进行标记,确保放线的准确性和一致性。
4.进行放线工作:根据放线方案和标记的点位,进行放线工作,确保管道的布置符合设计要求。
施工质量验收技术质量通用表
施工技术交底记录
陕ZTY-0019
7.5m 把10
5m 把10
6 塔尺5m 把4
7 对讲机个10
8 墨斗只10
2)管理组织架构
1、施工测量程序
准备工作→测量作业→自检→合格→报验→进入下一道工序
2、施工测量组织工作
由项目技术部专业测量人员成立测量小组,根据建设单位给定的坐标点和高程控制点进行工程定位、建立轴线控制网。
按规定程序检查验收,对施测组全体人员进行详细的图纸交底及方案交底,明确分工,所有施测的工作进度及逐日安排,由测量负责人根据项目的总体进度计划进行安排。
三、主要施工测量控制网
1、施工测量组织工作。
工程测量放线施工方案
《工程测量放线施工方案》
随着建筑工程的不断发展,工程测量放线施工成为了建筑工程中不可或缺的部分。
它是保证工程准确、高效进行的重要环节,也是建筑工程质量的保证。
在工程测量放线施工中,首先需要根据设计图纸确定放线的位置和方向。
然后,进行地面标志、测点设置等工作,确保施工的准确性。
在实际施工过程中,可以结合GPS定位、激光测
距仪等现代化测量工具,提高放线的精确度和效率。
同时,工程测量放线施工还需要考虑到现场环境的复杂性和不确定性。
这就需要测量师要具备丰富的实践经验和灵活的应变能力,能够根据实际情况做出及时的调整和决策。
在实际操作中,还需严格遵守相关的施工规范和安全操作要求,确保测量过程中的安全和质量。
综上所述,《工程测量放线施工方案》是建筑工程中一项重要的工作,并且需要严谨、细致地进行。
只有通过科学规范的放线施工,才能确保建筑工程的质量和进度。
室内装饰测量放线专项方案(一)放线作用只有有效地将各分项工程的施工误差控制在允许范围值内,才能够保证最终整体的施工观感质量。
首先就是在施工现场将各分项工程的准确完成位置做出明确标注,标注的方法就是放线。
各类线型就是控制各分项工程施工误差现场最直观的标尺,是各分项工程施工和检查的依据,每一种线型都不只是控制本道工序的施工误差,它们对与该工序相连的后续各项工序的最终质量都有保障作用。
所以,放线是室内装修进场以后需要做的第一项最基础的工作。
(二)多次放线部位、方法1.水平、轴向基准线是整体工程水平标高、轴向最基本控制线型,室内装修水平线必须与土建、外装、门窗使用同一条控制线,否则将在窗口、门入口、楼梯间等处出现标高误差,这种误差数值不会太大,但却很难弥补。
具体做法是:(1)由土建总包单位向最先进场的外装或门窗分包在每一层提供一个标高、轴向基准点。
(2)该分包单位以这一点作为这一层的水平线、轴线的放线标准点进行放线。
(3)放完以后,与原有土建水平线、轴线进行复核、调整,双方调整无误后,进行交接,并将水平线弹到原结构墙体或结构柱上,该线就作为土建、外装、门窗、内装施工的唯一水平基准线和轴向基准线。
(4)室内装修单位进场后,根据土建总包单位提供的每层基准点,对这条线进行二次复核。
(5)根据复核结果,对出现的误差均在本层范围内做局部微调解决,整体楼层水平标高线不再做调动。
(6)将该层所有水平线弹到每一道结构墙以及二次结构墙体上。
2.墙面完成面线是墙面装饰面层的最终完成面线,包括乳胶漆、壁纸、石材、瓷砖、镜面、木饰面等各种装饰材料的墙面最终完成面线。
这条线是用来控制墙面各种装饰面层和基层的施工总厚度,这个总厚度是指从墙体结构层至最终装饰面层之间的尺寸。
有效地控制墙面的装饰施工厚度,一方面可以保证与该墙面相连的固定家具或门的安装尺寸的标准化,固定家具或门的安装尺寸标准化程度越高,其在车间工厂化加工的程度就越高,加工误差就越小,在现场安装的精密程度也就越高,从而就对固定家具或门的安装质量起到一个预先保障作用;另一方面可以控制墙面上各种电气线盒和给排水管线的埋深深度,从而对电器面板和洁具龙头的安装质量起到一个预先保障作用(各种装饰面层施工厚度标准值见附表)。
测量放线施工方案样板一、工程概况与目标本工程为XX项目,主要涉及XX区域的测量与放线工作。
项目旨在通过精准的测量放线,确保施工过程中的定位准确,为后续施工奠定坚实基础。
二、测量放线方法与设备采用全站仪、经纬仪等高精度测量设备进行施工测量。
放线过程中,使用标志桩、线条等工具进行地面标识。
结合项目需求,制定合适的测量放线方案。
三、放线精度与质量控制严格遵守国家及行业相关放线精度标准。
定期对测量设备进行校准和维护,确保测量准确性。
实施放线过程中的质量监控,确保放线质量符合设计要求。
四、安全措施与预案制定详细的安全操作规程,确保测量放线过程中的安全。
对现场人员进行安全培训,提高安全意识。
配备必要的安全设施,如反光背心、警示标志等。
制定应急预案,应对可能出现的安全事故。
五、施工进度与人员安排根据项目需求,制定详细的施工进度计划。
合理配置人员,确保测量放线工作的顺利进行。
对现场人员进行定期考核,确保工作效率和质量。
六、交底与培训要求在施工前,对现场人员进行技术交底,明确施工要求和注意事项。
组织专门的技术培训,提高现场人员的技能和操作水平。
七、质量控制与验收标准制定严格的质量控制措施,确保放线质量符合设计要求。
参照国家及行业相关标准,制定放线验收标准。
对放线成果进行定期检查和验收,确保施工质量。
八、后期维护与服务保障提供放线成果的电子版和纸质版,方便后续施工使用。
对放线成果进行定期维护,确保其在施工过程中的有效性。
提供必要的技术支持和咨询服务,确保施工质量。
以上是本项目的测量放线施工方案样板,具体施工方案还需根据实际情况进行调整和优化。
在施工过程中,我们将严格按照方案要求执行,确保施工质量和安全。
新手施工员测量放线步骤完整版民用建筑施工测量的要紧任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2021年8月27一、施工测量前的预备工作〔1〕熟悉设计图纸设计图纸是施工测量的要紧依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并认真核对各设计图纸的有关尺寸。
测设时必须具备以下图纸资料:1〕总平面图 如下图,从总平面图上,能够查取或运算设计建筑物与原有建筑物或测量操纵点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2〕建筑平面图 从建筑平面图中,能够查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的差不多资料。
3〕基础平面图 从基础平面图上,能够查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4〕基础详图 从基础详图中,能够查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5〕建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,能够查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的要紧依据。
〔2〕现场踏勘 全面了解现场情形,对施工场地上的平面操纵点和水准点进行检核。
已建未建总平面图〔3〕施工场地整理平坦和清理施工场地,以便进行测设工作。
〔4〕制定测设方案依照设计要求、定位条件、现场地势和施工方案等因素,制定测设方案,包括测设方法、测设数据运算和绘制测设略图,如下图。
〔5〕仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,确实是将建筑物外廓各轴线交点〔简称角桩,即上图中的M、N、P和Q〕测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍依照已有建筑物测设拟建建筑物的方法。
〔1〕如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b两点,作出标志。
〔2〕在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m 〔因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm〕,定出c B D E C A图2建筑物的定位和放线点,作出标志,再连续沿ab方向从c点起量取25.800m,定出d点,作出标志,cd线确实是测设教学楼平面位置的建筑基线。
试述房屋建筑测量放线施工技术[摘要]房屋建筑项目工程实践中,测量放线属于不可或缺的一部分施工内容,直接关系着整个工程的建设品质及其成效。
那么,只有全面掌握测量放线相关施工技术,才能够确保更好地为整个工程提供质量保障。
故本文主要探讨房屋建筑当中测量放线相关施工技术,仅供业内人士参考。
[关键词]测量放线;房屋建筑;施工技术前言:测量放线,属于房屋建筑当中重要的技术性工作,所涉及内容较多。
为能够规范化地开展测量放线相关施工技术操作,确保工程建设达到更高质量,则对房屋建筑当中测量放线相关施工技术开展综合分析,现实意义突出。
1、关于房屋建筑当中开展测量放线相关施工技术操作之重要性的阐述1.1可更好地落实设计目标房屋建筑项目当中,规范化实施测量放线,可以结合工程的施工图相关内容落实实地放样作业,经由基准点有效测量,可为后续实施高程测量相关操作提供参考或是依据。
同时,测量放线各项施工技术有序实施情况下,可更为细致全面地对比分析实测数据和设计图相关数据,综合评估并且分析施工作业效果与所设定目标之间差异情况,以此优化总体的施工方案,促使设计目标能够更好地落实。
1.2可有效保证工程总体质量房屋建筑总体施工当中,涉及较多的技术操作、施工监测相关工作内容。
测量放线相关施工技术,便能够依托于各项技术手段,实现对功房屋建筑项目工程的高效监测,为工程质量提供可靠性保证。
实践中,通过对标高、控制轴线、垂直度、墙柱边线等实施测量作业、严格复核及校对处理等,把偏差合理把控至限定范围,防止更为严重的问题产生[1]。
可见,通过积极开展测量放线相关施工技术操作,能够为工程质量提供可靠性保证。
1.3可实现施工成本有效管控房屋建筑项目施工期间,测量放线可作为工程总体质量重要的衡量手段,能够为施工者们提供相应的施工标准,成为施工质量各项监管工作有效实施的监督依据或参考,约束工人行为,防止施工期间有返工修缮或质量事故相关问题出现,有助于施工成本的有效管控。
目录欧阳光明(2021.03.07)一、工程概况 (2)二、编制依据 (2)三、测量设备及测量特点 (3)3.1.测量设备 (3)3.2工程施工测量特点 (5)3.3人员安排 (6)四、平面控制网 (6)4.1布网要求: (6)4.2平面控制网布设原则 (7)4.3建筑坐标系的建立 (7)4.4首级平面控制网 (8)4.5二级平面控制网 (8)4.6三级平面控制网 (8)五、高程控制网布设 (9)5.1高程控制网起始依据 (9)5.2高程控制网的布设 (9)5.3标高竖向传递 (9)六、放线管理 (11)6.1主体结构测量定位做法: (11)6.2精细化管理放线要求: (12)七、沉降观测控制 (16)八、施工测量技术要求 (19)九、施工测量管理 (22)9.1测量管理组织机构 (22)9.2测量工程施工质量保证措施: (22)一、工程概况西安融创御园项目整个地块位于西安市莲湖区,整个项目用地北至规划路,东至桃园北路,西南临公共绿地。
项目规划净用地面积为5.088公顷;地块用途性质为居住。
地块南北向最长处约180米,最窄处约65米,东西向长约440米。
本工程总建筑面积约为73225.36平方米,为集住宅、配套商业设施齐全的大型社区。
进场后,业主提供BM1、BM2两个市政基准点。
二、编制依据《工程测量规范》GB50026-2007《建筑工程施工质量验收统一标准》GB50300-2013《建设工程项目管理规范》GB/T50326-2006《全站型电子速测仪检定规程》JJF 1118《光学经纬仪》GB/T 3161《光学经纬仪检定规程》JJG 414《光电测距仪》GB/T 14267《水准仪》GB/T 10156御园项目结构、建筑施工图及图纸答疑等文件本工程施工组织设计三、测量设备及测量特点3.1.测量设备各项目须备齐放线所具备的测量工具以及标识工具,精密仪器必须经过计量检测,合格后方可在施工现场使用;针对精密仪器须建立检测、维护及使用台账进行统一管理。
全站仪经纬仪水准仪激光铅锤仪50m大卷尺线垂墨斗5m小卷尺激光扫平仪棱镜塔尺铅笔耐久水笔优质喷漆镂空雕版测量设备登记台账序号设备名称设备型号编号检验日期检验状态合格证编号责任人备注所有精密仪器必须经过计量检测,合格后才允许在施工现场使用建议测量仪器台账统一管理,定期维护与保养本工程测量定位主要采用RTS632B全站仪1台、DT202C电子经纬仪1台、DS32水准仪4台;根据业主提供的坐标点和图纸进行施工放样。
本工程采用直角坐标法进行平面放样。
序号器具名称型号规格数量器具用途1电子全站仪RTS632B1轴线、楼型控制放线3.2.1由于本工程建筑层数较多,属高层建筑,结构竖向偏差直接影响工程受力和外观质量,故施工测量中要求竖向投测精度高,所用仪器和测法要适应结构类型、施工方法和场地条件。
3.2.2由于建筑平面、立面造型复杂,故要求测量放线方法能因时、因地制宜,灵活适应,并需配备相适应的专用仪器和采取必要的安全措施。
3.2.3由于建筑工程量大,为保证工程的整体性和各局部施工的精度要求,在开工前先测设足够精度的场地平面控制网和标高控制网。
控制网点在整个施工期间能准确、牢固地保留至工程竣工。
3.2.4由于天气的变化、材料受力变形及地基的下沉等影响,在施工测量中,就必须根据有关的规律预估和预留变形量。
如测设标高时,应预留结构下沉;在控制建筑物垂直度时,应考虑日照变形的影响等等3.2.5在施工期间要按规范与设计图要求进行必要的环境的变形监测和建筑物本身的变形观测,竣工之后由建设单位负责继续观测。
3.2.6施工测量要与监理等各方面密切配合,制定切实可行的与施工同步的测量放线方案。
测量放线时严格遵守施工放线的工作准则。
每步都检验与校对。
3.3人员安排配置10人测量放线专职人员。
四、平面控制网平面控制网分三级布设:一级控制网为业主提供的平面控制点(至少二个);二级控制网为基坑边提供外控依据的主控轴线点;三级控制网即为建筑轴线网。
4.1 布网要求:4.1.1 先整体、后局部,高精度控制低精度。
4.1.2依据设计总平面图、现场施工平面布置图布设。
4.1.3控制点选在通视条件良好、安全、易保护的地方。
4.1.4平面控制网的精度符合规范相应要求。
4.1.5形成有机整体。
4.2平面控制网布设原则4.2.1平面控制遵循先整体、后局部,高精度控制低精度的原则。
4.2.2布设平面控制网根据建筑设计总平面图和施工总平面布置图。
4.2.3控制点选在通视条件良好、安全、易保护的地方。
4.2.4控制点必须用混凝土保护,需要时用钢管进行围护,用红油漆作好标记。
4.3建筑坐标系的建立4.3.1控制点的建立先用RTS632B全站仪根据平面控制网放出建筑物轴线,并在场地上做好轴线控制点,并定期(二星期左右)复测一次。
控制点的做法为用2m长钢管打入地下,地面上留200mm,上焊铁板并在铁板上划十字线。
并在控制点外砌500mm高砖墙,中间浇捣素混凝土至控制点面并在砖墙上加盖,防止垃圾等杂物进入。
4.3.2控制网加密和施工放线垫层施工完成后,要根据施工控制网精确测定建筑物位置,并进行控制网加密,各轴线交点要以红三角作标记,要求轴线间距、线垂直角必须附合规范要求。
4.3.3轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合下表的规定。
为满足控制网的精度要求,测量仪器采用RTS632B电子全站仪,一测回测角,二测回测边。
测量时,严格按规程中水平角度观测和光电测距的技术要求来进行。
4.4首级平面控制网依据业主提供的城市测量平面控制点和建筑物的平面定位图,采用全站仪测设和校核,结合现场情况,采用符合导线测量方法,建立首级平面控制网(见图4.4)注:图中BM1、BM2为市政Ⅱ级测量控制点。
图4.4一级控制网示意图4.5二级平面控制网以首级平面控制网依据,平面控制点设置在施工现场围墙内基坑边,为三级网的恢复提供基准,同时也可直接引用该级控制点测量(见图4.5)。
图4.5二级控制网示意图(○表示二级控制点)4.6三级平面控制网三级平面控制网以二级平面控制网为依据,用于楼层控制轴线的测放。
根据结构形式,按地上、地下分开布置。
4.6.1地下部分三级平面控制网采用外控法投测(见图4.6.1);图4.6.1地下结构三级控制网示意图4.6.2地上结构控制网测设采用内控法投测(见图4.6.2)。
图4.6.2主塔楼测量控制点布置图五、高程控制网布设5.1高程控制网起始依据高程控制网依据甲方提供场区内高程控制基点测设。
5.2高程控制网的布设根据地下工程与上部结构工作分段进行的特点,高程控制网分段测设,但为了保证标高精度一致,要及时进行复测。
考虑到施测方便,高程控制网,拟布设在基坑边上。
为了便于施测及校核,每段布设2~3个控制点。
在控制点的设置位置,用清水冲刷掉墙面浮土,薄抹一层水泥砂浆,做成一块10cm×10cm的平整竖平面,在该竖平面上涂上红色“”标志,并在旁侧注明相对标高。
5.3标高竖向传递标高传递在现场场地质比较稳定且安全可靠的地方,埋设三个标高基准点,具体埋设位置由现场施工人员会同甲方、监理方踏勘选定。
现场标高基准点埋设后,使用S2级水准仪,在指定的水准点上,按国家II等水准测量精度要求,以闭合水准路线法引测一地基准点上,其闭合差应小于±5√n mm(n为测站数)。
楼层的标高传递采用沿结构外墙,边柱或电梯间向上竖直进行,为便于各层使用和相互校核,至少由三处向上传递标高。
先用水准仪根据统一的±0.000水平线在各向上传递处准确测出相同的起始标高线,然后用钢尺沿竖直方向向上量至施工层,并画出正米数的水平线,各层的标高线均由各处的起始标高线向上直按量取,高差超过一整钢尺时,在该层精确测定第二条起始标高线作为再向上传递的依据,最后将水准仪安置到施工层收测由下面传递上来的各水平线,误差控制在±3mm以内。
在各层抄平时以两条后视水平线什么样校核。
H2=H1+ b1+a2-a1-b2 公式(1)其中:H1——首层基准点标高值;H2——待测楼层基准点标高值;a1——S1水准仪在钢尺读数;a2——S2水准仪在塔尺读数;b1——S1水准仪在钢尺读数;b2——S2水准仪在塔尺读数。
为保证高程传递的精度,采取以下基本措施:(1)仪器观测尽量做到前后视线等长;(2)所用钢尺经过计量检定且固定使用;(3)当从±0.000以上向上量取时,要用规定的拉力且加上尺长和温度修正;(4)上、下司尺员事先要碰头交底,做到心中有数,配合默契。
(5)在结构施工到一定高度后,应重新引测相应的结构标高,以保证高层建筑的质量要求。
六、放线管理6.1主体结构测量定位做法:为了满足精度要求,在楼板上预留孔洞(避开柱梁)使能在上、下贯通且互相通视的位置设置内控点。
作为楼层平面放线和投测轴线的依据。
内控点设在一层楼面上,共四点,以一块150mm×150mm×10mm的铁板作为标志,在浇筑一层楼面混凝土时埋设固定好,然后用电子全站仪精确测定其位置并刻上十字丝表示点位,以后各层面预留200mm×200mm孔洞、随着结构每升高一层,将垂直仪架设在底层内控点上,经过中整平后打开电源开关,由望远镜向天顶垂直方向发出激光,并通过在楼板上事先预留好的孔洞投射到接收靶上(接收靶用半透明有机玻璃制成),由靶旁标点员用水笔或玻璃铅笔标出靶上的光斑中心。
由于始终以底层内控点为投测依据,不仅避免了逐层向上投测易产生的累计误差,而且由垂直仪设在底层室内,各种振动干扰相对较少,又不受大风、强光等气候因素影响,因此仪器稳定、操作简便、精度可靠(铅直精度可达1/20000以上)。
只是实测时要采取必要的保护措施防止落物击伤仪器。
得到投测点位后,将全站仪搬到楼层投测点上,先个别设站检测其相应的边长及水平角。
经检测点位满足精度要求后,据此投测点按极坐标完成所在层面上的定位放样。
其他各层参照上述方法放样,测设完毕,各层楼面预留孔洞用盖板上以保安全。
结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测;结构墙体内预埋线盒采用结构控制线、结构50cm线做精确定位;模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位。
