简单完全的以太网数据采集

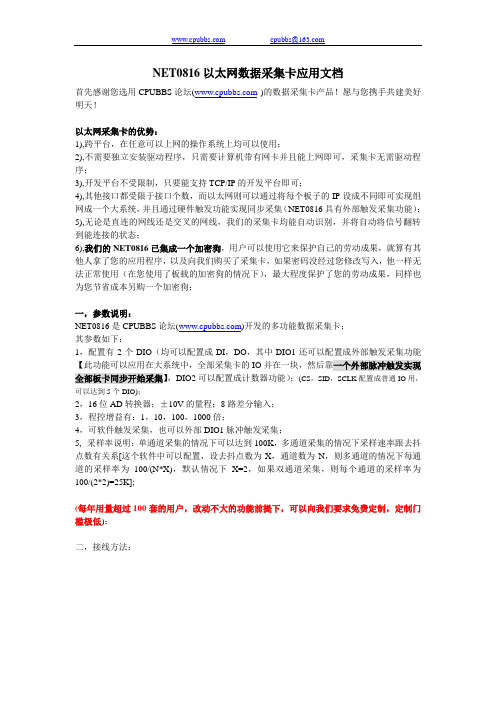

NET0816以太网数据采集卡应用文档首先感谢您选用CPUBBS论坛()的数据采集卡产品！愿与您携手共建美好明天！以太网采集卡的优势：1),跨平台，在任意可以上网的操作系统上均可以使用；2),不需要独立安装驱动程序，只需要计算机带有网卡并且能上网即可，采集卡无需驱动程序；3),开发平台不受限制，只要能支持TCP/IP的开发平台即可；4),其他接口都受限于接口个数，而以太网则可以通过将每个板子的IP设成不同即可实现组网成一个大系统，并且通过硬件触发功能实现同步采集（NET0816具有外部触发采集功能）；5),无论是直连的网线还是交叉的网线，我们的采集卡均能自动识别，并将自动将信号翻转到能连接的状态；6),我们的NET0816已集成一个加密狗，用户可以使用它来保护自己的劳动成果，就算有其他人拿了您的应用程序，以及向我们购买了采集卡，如果密码没经过您修改写入，他一样无法正常使用（在您使用了板载的加密狗的情况下），最大程度保护了您的劳动成果，同样也为您节省成本另购一个加密狗；一，参数说明：NET0816是CPUBBS论坛()开发的多功能数据采集卡；其参数如下：1，配置有2个DIO（均可以配置成DI，DO，其中DIO1还可以配置成外部触发采集功能【此功能可以应用在大系统中，全部采集卡的IO并在一块，然后靠一个外部脉冲触发实现全部板卡同步开始采集】，DIO2可以配置成计数器功能）；(CS，SID，SCLK配置成普通IO用，可以达到5个DIO)；2，16位AD转换器；±10V的量程；8路差分输入；3，程控增益有：1，10，100，1000倍；4，可软件触发采集，也可以外部DIO1脉冲触发采集；5,采样率说明：单通道采集的情况下可以达到100K，多通道采集的情况下采样速率跟去抖点数有关系[这个软件中可以配置，设去抖点数为X，通道数为N，则多通道的情况下每通道的采样率为100/(N*X)，默认情况下X=2，如果双通道采集，则每个通道的采样率为100/(2*2)=25K];(每年用量超过100套的用户，改动不大的功能前提下，可以向我们要求免费定制，定制门槛极低)；二，接线方法：由左到右分别为：CH1~CH16，DIO_1,DIO_2,GND,AGND接线方法为：本采集卡有8路差分输入，CH1和CH9组成差分输入通道1，CH2和CH10组成差分输入通道2，依此类推；(如果用此方法接线会有噪声仍然耦合进去了,请再按上面接法之后,再将CH9~CH16同时再接入到AGND,即可解决)三，驱动程序安装方法：基于以太网，无需驱动程序（只需要计算机有网卡，并且已安装网卡的驱动程序，能上网即可）；四，以太网数据采集卡操作流程：NET0816是以服务器的形式存在，用户需要主动去连接它，连接上以后即可发送指令及读取数据，操作相当简单；下面是采集卡的默认网络参数：IP: 192.168.1.20默认网关：192.168.1.1子网掩码：255.255.255.0远程端口：5000默认用户密码：0000000000000000(字符串，16个0，阿拉伯数字，如果用16进制发送即是16字节的0x30)；此密码正确的情况下，可以修改新密码，但无法读回来密码，只能进行比较是否正确；特别注意事项：如果同一局域网内想多块卡同时使用，在刚拿到板卡时请每块卡单独插上去更改IP后才能全部再插到路由器上使用，因为出厂默认IP全部相同，同时插上去会IP冲突不能连接的；如果以上数据修改后又忘记了也不要担心，我们的板子具备一个自动恢复功能，操作方法为：将板子断电，用摄子将板子上面的J10的二个脚短接，然后上电，等待几秒后即可恢复默认值（包括密码也会恢复默认值）；也可以将J10的跳线帽跳上，恢复默认值后再拔掉（不拔掉每次上电均会恢复默认值一次），J10的跳线帽在板卡背面：上面二个图，左边为平常的状态，右边为恢复默认值的状态；五，配套控制子VI使用说明：用户使用时请将NET1616.llb拷贝到工程目录下面，然后即可方便使用里面的各VI；现在我们来详细说明NET1616.llb内各子VI的使用方法（如果熟悉LabVIEW的朋友也可以通过打开演示程序Main.vi，里面有直接的使用方法，很详细，全部功能VI均使用到了。

采用PoE供电的高速以太网分布式数据采集系统王伟【摘要】设计了一种基于以太网的分布式数据采集控制系统.该系统的数据采集核心采用RCM5700微处理器模块,该模块适用于快速以太网应用开发;传输部分充分利用了以太网带宽大、结构简单、可扩展性强、成本低廉的特点,配合上位机监控软件,可以方便有效地监管整个系统.系统供电采用PoE技术,在传输数据的网线上同时提供电流,避免了以往数据采集节点单独的电源设计,简化了电源供应.实验证明整套系统实时性好、适应性广、结构简单、可靠性高,充分满足了分布式系统数据采集的要求.【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2018(018)009【总页数】4页(P18-20,23)【关键词】以太网;分布式数据采集;PoE【作者】王伟【作者单位】海军装备部驻重庆地区军事代表局,重庆 630042【正文语种】中文【中图分类】TP274引言分布式数据采集已经成为了目前大规模数据采集的优先选择方式。

长期以来，数据采集常规使用的集中式采集方式在信号种类繁多和数量庞大的大型分布式系统中的应用，极易导致系统连接复杂、难以后期维修保养、数据中心设置臃肿。

本文采用以太网为传输网络的分布式数据采集系统[1]来完成远距离、大规模数据的采集、处理任务。

本设计采用RCM5700微处理器模块构成数据采集核心以满足任务需求。

同时针对传统数据采集节点单独设置的复杂供电系统，该数据采集方案采用了基于IEEE802.3af[2]标准提出的PoE供电设计，简化了供电系统管理，使得系统配置更加简单、运行更加高效、维护更加便利。

经过以太网数据传输与供电管理，系统具备了可靠性高、成本低、结构简单等优点。

1 系统的分析设计数据采集系统主要完成各个节点的信号收集，并将其转换为数据中心可以识别处理的信息；数据中心接收到采集的数据以后，按照中心控制逻辑关系，对其进行处理并输出终端控制信息，从而完成数据的采集、处理以及输出任务。

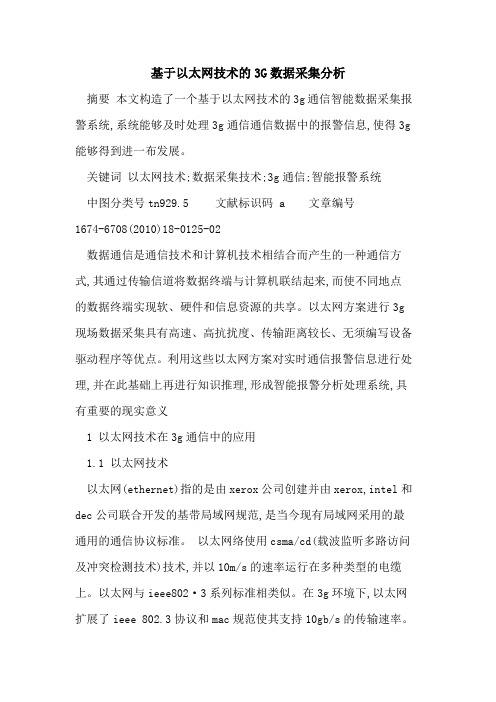

基于以太网技术的3G数据采集分析摘要本文构造了一个基于以太网技术的3g通信智能数据采集报警系统,系统能够及时处理3g通信通信数据中的报警信息,使得3g 能够得到进一布发展。

关键词以太网技术;数据采集技术;3g通信;智能报警系统中图分类号tn929.5 文献标识码 a 文章编号1674-6708(2010)18-0125-02数据通信是通信技术和计算机技术相结合而产生的一种通信方式,其通过传输信道将数据终端与计算机联结起来,而使不同地点的数据终端实现软、硬件和信息资源的共享。

以太网方案进行3g 现场数据采集具有高速、高抗扰度、传输距离较长、无须编写设备驱动程序等优点。

利用这些以太网方案对实时通信报警信息进行处理,并在此基础上再进行知识推理,形成智能报警分析处理系统,具有重要的现实意义1 以太网技术在3g通信中的应用1.1 以太网技术以太网(ethernet)指的是由xerox公司创建并由xerox,intel和dec公司联合开发的基带局域网规范,是当今现有局域网采用的最通用的通信协议标准。

以太网络使用csma/cd(载波监听多路访问及冲突检测技术)技术,并以10m/s的速率运行在多种类型的电缆上。

以太网与ieee802·3系列标准相类似。

在3g环境下,以太网扩展了ieee 802.3协议和mac规范使其支持10gb/s的传输速率。

除此之外,通过wan界面子层(wis:wan interface sublayer),10gb 位以太网也能被调整为较低的传输速率,如 9.584640 gb/s(oc-192),这就允许10gb位以太网设备与同步光纤网络(sonet) sts -192c 传输格式相兼容。

1.2 以太网技术在3g通信中的应用对于3g通信这样一个典型的大系统,随着各类无线与计算机监控设备、地理信息系统和管理信息系统的日益发展,3g通信数据库中的数据呈爆炸性增长。

数据采集在3g通信中的主要应用有3g通信故障分析、3g通信负荷预测、3g通信稳定分析,决策支持系统、通信设备,通信企业的客户管理与营销决策等。

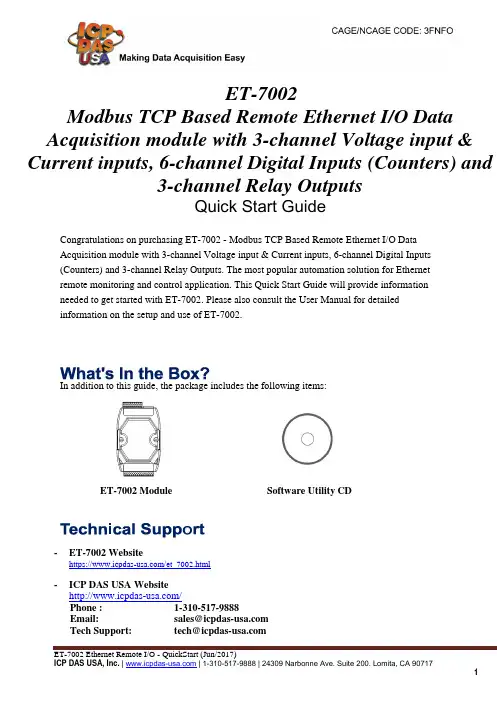

ET-7002Modbus TCP Based Remote Ethernet I/O Data Acquisition module with 3-channel Voltage input & Current inputs, 6-channel Digital Inputs (Counters) and3-channel Relay OutputsQuick Start GuideCongratulations on purchasing ET-7002 - Modbus TCP Based Remote Ethernet I/O Data Acquisition module with 3-channel Voltage input & Current inputs, 6-channel Digital Inputs (Counters) and 3-channel Relay Outputs. The most popular automation solution for Ethernet remote monitoring and control application. This Quick Start Guide will provide information needed to get started with ET-7002. Please also consult the User Manual for detailed information on the setup and use of ET-7002.In addition to this guide, the package includes the following items:ET-7002 Module Software Utility CD- ET-7002 Websitehttps:///et_7002.html- ICP DAS USA Website / Phone : 1-310-517-9888 Email: ********************Tech Support:*******************21-----------------------------------------------------------Configuring Boot ModeInit mode: For configuration. After booting, ET-7002 will not run thedefault firmware and cannot surf the internet. Use this mode toupdate MiniOS7 image.Normal mode: For normal working. After booting, ET-7002 will run thedefault firmware and can use all ET-7002 functions.---------------------------------------------------------------------------------- Connecting to Network, PC and PowerThe ET-7002 is equipped with an RJ-45 Ethernet port for connection to an Ethernet hub/switch and PC.34---------------------------------------------------------------------------------Installing the MiniOS7 UtilityThe MiniSO7 Utility can be obtained from companion CD or our site: CD:\Napdos\minios7\utility\minios7_utility\ /minios7utility.htmlAfter the installation has been completed, there will be a new short-cut for MiniOS7 Utility on the desktop.----------------------------------------------------------------------------------Using MiniOS7 Utility to Assign a New IPThe ET-7002 are Ethernet devices, which comes with a default IP address, therefore, you must first assign a new IP address to the ET-7002. The factory default IP settings are as follows:ItemDefaultIP Address 192.168.255.1 Subnet Mask 255.255.0.0 Gateway192.168.0.1Double-click the MiniOS7 Utility shortcut on your desktop.After pressing F12 or choosing Search from Connection menu, the MiniOS7 Scandialog will appear, that will display a list of all the MiniOS7 modules on your network.See the status tip, waiting for the search to be done.Choose the module name for fields in the list, and then choose IP setting from the toolbar.After completing the settings, press the Yes button in the Confirm dialog box to exit the procedure.56---------------------------------------------------------------------------------- Enabling Adobe Flash Player in Your BrowerYour browser must support Adobe Flash Player and have it enabled in order to use theET-7002 web site.If you do not have it installed, please go to the following website and install it.The Adobe Flash Player Download Center:/flashplayer/---------------------------------------------------------------------------------- Go to the ET-7002 Web Site to Check out FunctionsThe ET-7002 contains an advanced web configuration system that provides users with accessET-7002 applications through a standard web browser.Make sure the switch placed in the“ Normal” position.Then reboot ET-7002Please use a standard internet browser to view the ET-7002 webpage, such as MozillaFirefox or Internet Explorer…etc.If you haven’t changed the default IP address of the ET-7002, please refer to “4. UsingMiniOS7 Utility to Assign a New IP” to configure it.After entering the IP address, the logindialog box will appear and prompt you toenter your username and password.The factory default user name and passwordare as follows (Case sensitive) :Item DefaultUser name AdminPassword AdminAfter logging into the ET-7002 web site, the welcome page will appear.Under the Main Menu, expand the Web HMI, andthen select the Web HMI option to check the values of the data acquisition.。
