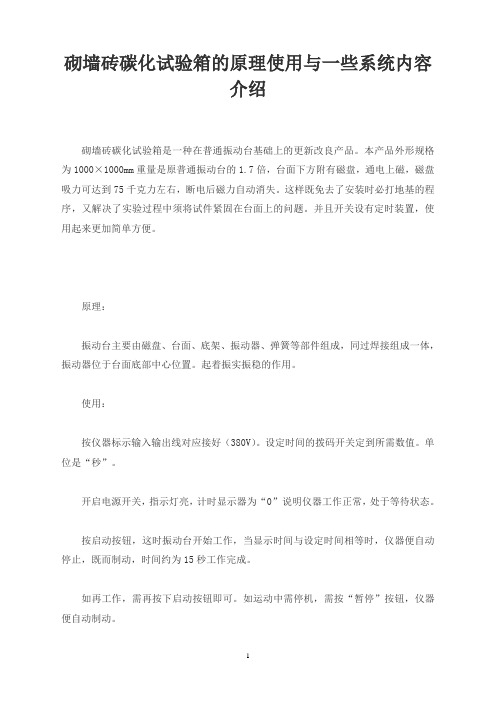

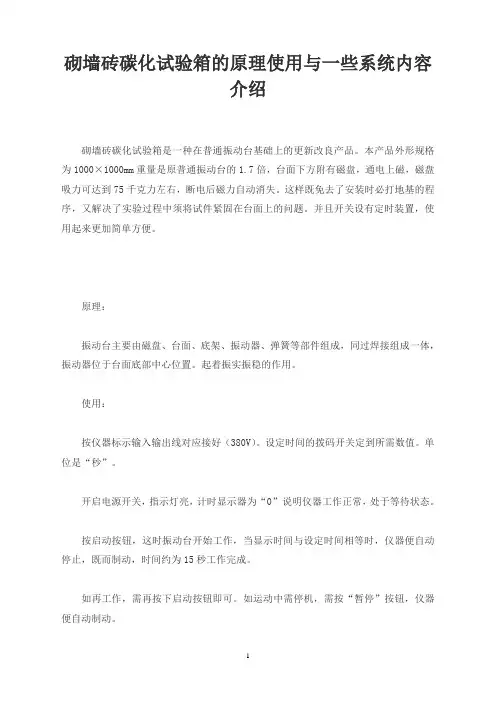

砌墙砖碳化试验箱的原理使用与一些系统内容介绍砌墙砖碳化试验箱是一种在普通振动台基础上的更新改良产品。
本产品外形规格为1000×1000mm重量是原普通振动台的1.7倍，台面下方附有磁盘，通电上磁，磁盘吸力可达到75千克力左右，断电后磁力自动消失。
这样既免去了安装时必打地基的程序，又解决了实验过程中须将试件紧固在台面上的问题。
并且开关设有定时装置，使用起来更加简单方便。
原理：振动台主要由磁盘、台面、底架、振动器、弹簧等部件组成，同过焊接组成一体，振动器位于台面底部中心位置。
起着振实振稳的作用。
使用：按仪器标示输入输出线对应接好（380V）。
设定时间的拨码开关定到所需数值。
单位是“秒”。
开启电源开关，指示灯亮，计时显示器为“0”说明仪器工作正常，处于等待状态。
按启动按钮，这时振动台开始工作，当显示时间与设定时间相等时，仪器便自动停止，既而制动，时间约为15秒工作完成。
如再工作，需再按下启动按钮即可。
如运动中需停机，需按“暂停”按钮，仪器便自动制动。
控温控湿系统：碳化试验箱温度传感器测得箱内的温度低于控制值下限时，控制仪发出指令，加热元件开始工作(反之，温度高于控制值上限时，控制仪发出指令压缩机工作)，当箱内温度达到温度控制值时，加热元件或压缩机停止工作，从而达到箱内温度恒定的目的。
控湿系统：该试验箱采用吸湿性好的变色硅去湿，当箱体内温度高于控制值上限时，湿度控制仪表输出信号指令工作，达到上限控制值内回差时自动停止工作。
当箱内湿度低于控制值下限时，控制仪输出指令，加湿器开启喷湿。
湿度达到期下限控制值内回差时自动停止。
(注：加湿器内请加注蒸馏水，以确保加湿器的工作寿命。
)二氧化碳控制系统砖碳化试验箱二氧化碳浓度控制传感器采用进口原装红外线二氧化碳测控模块，测得被测气体浓度相对应的电信号，通过控制仪分析判断。
输出控制信号给气路系统执行元件，以控制二氧化碳气体的供给系统的开启或关闭。
箱体的外箱板采用冷轧钢板，静电粉末喷塑，内胆采用优质压花铝板，保温层采用聚氨酯整体发泡制成。
ZY 宁夏中测计量测试检验院（有限公司）检测细则NZC-ZY-XZ025-2015陶瓷砖抗热震性试验检测细则2015-04-01 发布 2015-04-01 实施宁夏中测计量测试检验院（有限公司）发布前言根据宁夏中测计量测试检验院（有限公司）«质量手册»和«程序文件»的要求，为了使本公司不同检测人员，不同时间所进行试验检测方法、过程保持一致性，实现检测结果的准确性，依据相关产品标准和试验方法标准，特制定本细则。
所有检测人员在检测过程中必须严格遵守本细则。
本细则由宁夏中测计量测试检验院（有限公司）负责起草。
编制：校核：批准：陶瓷砖抗热震性试验检测细则1、适用范围本细则规定了在正常使用条件下各种类型陶瓷砖抗热震性的试验方法。
除经许可，应根据吸水率的不同采用不同的试验方法(浸没或非浸没试验)。
2、规范性引用文件下列文件中的条款通过GB/T 3810的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 3810.3陶瓷砖试验方法第3部分:吸水率、显气孔率、表观相对密度和容重的测定(GB/T 3810.3-2006, ISO 10545-3；1995, MOD)3、仪具与材料3.1低温水槽(NZCS-047）3.2干燥箱(NZCS-075)4、试验方法与步骤4.1试样至少用5块整砖进行试验注:对于超大的砖(即边长大于400 mm的砖)，有必要进行切割，切割尽可能大的尺寸，其中心应与原中心一致。
在有疑问时，用整砖比用切割过的砖测定的结果准确4.2步骤首先用肉眼(平常带眼镜的可戴上眼镜)在距砖25cm到30cm，光源照度约300Ix的光照条件下观察试样表面。
所有试样在试验前应没有缺陷，可用亚甲基蓝溶液对待测试样进行测定前的检验。

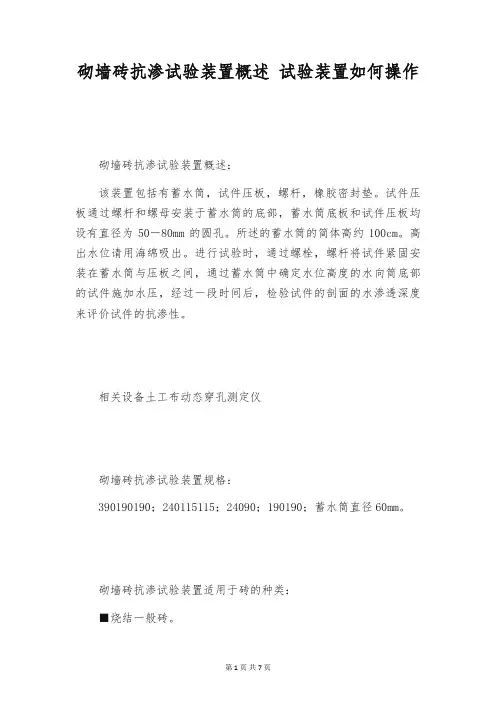

砌墙砖抗渗试验装置概述试验装置如何操作砌墙砖抗渗试验装置概述：该装置包括有蓄水筒，试件压板，螺杆，橡胶密封垫。
试件压板通过螺杆和螺母安装于蓄水筒的底部，蓄水筒底板和试件压板均设有直径为50－80mm的圆孔。
所述的蓄水筒的简体高约100cm。
高出水位请用海绵吸出。
进行试验时，通过螺栓，螺杆将试件紧固安装在蓄水筒与压板之间，通过蓄水筒中确定水位高度的水向筒底部的试件施加水压，经过一段时间后，检验试件的剖面的水渗透深度来评价试件的抗渗性。
相关设备土工布动态穿孔测定仪砌墙砖抗渗试验装置规格：390190190；240115115；24090；190190；蓄水筒直径60mm。
砌墙砖抗渗试验装置适用于砖的种类：■烧结一般砖。
■一般混凝土小型空心砌块。
■蒸压加气混凝土砌块。
■烧结多孔砖。
■烧结空心砖和空心砌块。
砌墙砖抗渗试验装置一般烧结砖：■烧结一般砖按原材料分为粘土砖（N），煤矸石砖（M）■强度等级分为MU30，MU25，MU20，MU15，MU10五个强度等级，常用MU10这一级别■砖的外形为直角六面体，面积尺寸=24011553mm（长宽高）砌墙砖抗渗试验装置检验：■出厂检验：指生产厂家带的合格证，包括项目为尺寸偏差，外观，质量，强度等级。
■型式检验：指生产厂家每样或确定时间段内对产品的全部技术指标进行检验，如生产厂家不条件委托有资质的单位进行检验。
■进场检验和复试项目：尺寸偏差，外观质量，强度等级，目前施工单位委托强度等级。
使用说明：■将被测试样砖放在凹槽内加水察看。
水线如平直整齐，说明密实度好，材料均匀一致；假如水线呈锯齿状，参差不齐，说明材质不均，抗渗差。
■再看水线上上升处与低处和速度。
砖一般上升至5mm左右即停止，几个小时不再上升。
差砖在几特别钟内即可上升至高点，更甚者整个砖都会湿。
■看水渗得快慢：砖三天后只是蒸发掉相当部分，水还在；差砖几小时后水即不复存在，全渗入砖内。
所以渗水的快慢即可看出砖的密实度，也可看出砖的抗渗水本领。

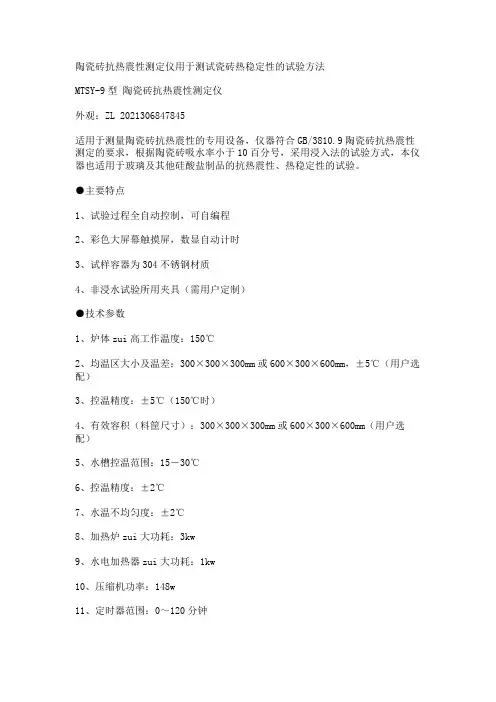

陶瓷砖抗热震性测定仪用于测试瓷砖热稳定性的试验方法
MTSY-9型陶瓷砖抗热震性测定仪
外观：ZL 2021306847845
适用于测量陶瓷砖抗热震性的专用设备，仪器符合GB/3810.9陶瓷砖抗热震性测定的要求，根据陶瓷砖吸水率小于10百分号，采用浸入法的试验方式，本仪器也适用于玻璃及其他硅酸盐制品的抗热震性、热稳定性的试验。
●主要特点
1、试验过程全自动控制，可自编程
2、彩色大屏幕触摸屏，数显自动计时
3、试样容器为304不锈钢材质
4、非浸水试验所用夹具（需用户定制）
●技术参数
1、炉体zui高工作温度：150℃
2、均温区大小及温差：300×300×300mm或600×300×600mm，±5℃（用户选配）
3、控温精度：±5℃（150℃时）
4、有效容积（料筐尺寸）：300×300×300mm或600×300×600mm（用户选配）
5、水槽控温范围：15－30℃
6、控温精度：±2℃
7、水温不均匀度：±2℃
8、加热炉zui大功耗：3kw
9、水电加热器zui大功耗：1kw
10、压缩机功率：148w
11、定时器范围：0～120分钟
12、环境温度：0～40℃
13、电源电压： 220V，10kw，50HZ
14、冷却水入口温度：低于35℃
15、本仪器上部分为热箱（即干燥箱），下部分为冷箱（即恒温水槽），水槽可保持恒定温度的水，水流量为4L/min,
16、外型尺寸：1300×700×1700mm
17、整机重量：295Kg。

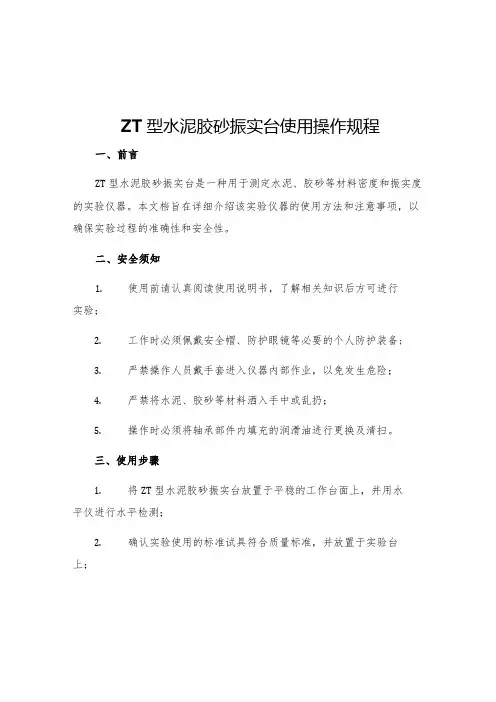

ZT型水泥胶砂振实台使用操作规程一、前言ZT型水泥胶砂振实台是一种用于测定水泥、胶砂等材料密度和振实度的实验仪器。
本文档旨在详细介绍该实验仪器的使用方法和注意事项，以确保实验过程的准确性和安全性。
二、安全须知1.使用前请认真阅读使用说明书，了解相关知识后方可进行实验；2.工作时必须佩戴安全帽、防护眼镜等必要的个人防护装备;3.严禁操作人员戴手套进入仪器内部作业，以免发生危险；4.严禁将水泥、胶砂等材料洒入手中或乱扔；5.操作时必须将轴承部件内填充的润滑油进行更换及清扫。
三、使用步骤1.将ZT型水泥胶砂振实台放置于平稳的工作台面上，并用水平仪进行水平检测；2.确认实验使用的标准试具符合质量标准，并放置于实验台上；将水泥或胶砂样品装入标准试具中，并敲击几次使样品自然填充试具内； 4. 将标准试具与台架紧密接触，并启动振动电机，使试具振 动；5. 观察指针并调整转盘，使其停在正确的位置，记录示值并 计算密度和振实度。
四、注意事项1. 首先检查仪器是否正常，如有损坏或异响等异常情况，应 及时停止使用并进行维护；2.在进行实验前，应校正仪器以确保准确性； 3. 操作前应检查电源线和电气接线，确保无松动现象，避免 电击和其他意外事故；4. 操作过程中应将起重工具牢固地固定在仪器上，避免并发 生意外伤害；5. 履带轮、传动轴、袋状电机等部件在使用一段时间后进行 润滑，以确保使用寿命和准确性。
五、维护保养1.在使用一段时间后，需要对仪器进行检查和保养。
对于使用频率较高仪器，最好每年进行一次大维护，包括清洁光电路、电气线路，检查电机，检查齿轮传动机构等；对仪器维修时，应采用标准工具，并按照维修说明书进行3.2.操作；3.在使用过程中，如有仪器故障，需要立即停机，并进行维修；4.长期不使用或打算长期放置仪器时，应将仪器表面擦洗干净，并妥善保存。
六、总结本文档主要介绍了ZT型水泥胶砂振实台的使用操作规程，包括安全须知、使用步骤、注意事项和维护保养等方面的内容。
《贯入法检测砌筑砂浆抗压强度技术规程》2017
《贯入法检测砌筑砂浆抗压强度技术规程》是由中国质量检验协会制定的规程，于2017年发布。
该技术规程主要针对砌筑砂浆抗压强度的检测方法，采用的是贯入法。
贯入法是通过将试验装置压入砂浆试块中，测量压入力与试块形变之间的关系来判断砂浆的抗压强度。
《贯入法检测砌筑砂浆抗压强度技术规程》规定了贯入法检测所需的仪器设备、试验样品的制备方法，以及具体的试验步骤和数据处理方法。
同时，还对试验结果的评价和报告的编写进行了规定。
该技术规程的发布对于砌筑砂浆抗压强度的检测具有重要的参考价值，能够提供科学准确的检测方法和数据，为工程质量控制提供支持。
同时，该技术规程也可以作为相关行业技术人员的培训教材和参考指南。

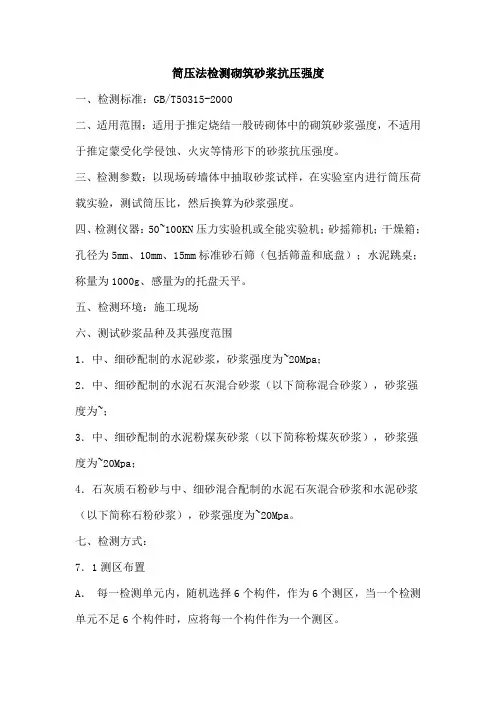

筒压法检测砌筑砂浆抗压强度一、检测标准：GB/T50315-2000二、适用范围：适用于推定烧结一般砖砌体中的砌筑砂浆强度，不适用于推定蒙受化学侵蚀、火灾等情形下的砂浆抗压强度。
三、检测参数：以现场砖墙体中抽取砂浆试样，在实验室内进行筒压荷载实验，测试筒压比，然后换算为砂浆强度。
四、检测仪器：50~100KN压力实验机或全能实验机；砂摇筛机；干燥箱；孔径为5mm、10mm、15mm标准砂石筛（包括筛盖和底盘）；水泥跳桌；称量为1000g、感量为的托盘天平。
五、检测环境：施工现场六、测试砂浆品种及其强度范围1．中、细砂配制的水泥砂浆，砂浆强度为~20Mpa；2．中、细砂配制的水泥石灰混合砂浆（以下简称混合砂浆），砂浆强度为~；3．中、细砂配制的水泥粉煤灰砂浆（以下简称粉煤灰砂浆），砂浆强度为~20Mpa；4．石灰质石粉砂与中、细砂混合配制的水泥石灰混合砂浆和水泥砂浆（以下简称石粉砂浆），砂浆强度为~20Mpa。
七、检测方式：7．1测区布置A．每一检测单元内，随机选择6个构件，作为6个测区，当一个检测单元不足6个构件时，应将每一个构件作为一个测区。
B．每一试样单位的测区数，应很多于6个。
C．测区宜选在有代表性的繁重墙，便于测量回弹值和碳化深度值的面上，要躲开门窗和予埋铁件等。
7．2检测步骤A．在每一测区，从距墙表面20mm之内的水平灰缝中凿取砂浆约4000g，砂浆片（块）的最小厚度不得小于5mm。
各个测区的砂浆样品应别离放置并编号，不得混淆。
B．利用手锤击碎样品，筛取5~15mm的砂浆颗粒约3000g，在105±50C 的温度下烘干至恒生，待冷却至室温后备用。
C．每次取烘干样品约1000g，置于孔径5mm、10mm、15mm标准筛所组成的套筛中，机械摇筛2min或手工摇筛。
称取粒级5~10mm和10~15mm的砂浆颗粒各250g，混合均匀后即为一个试样。
共制备三个试样。
D．每一个试样应分两次装入承压筒。
建筑材料试验和检测仪器设备一览表
以下是本公司所拥有的建筑材料试验和检测仪器设备的一览表：
1. 冲击试验机
- 用途：测试材料的冲击性能，评估材料的抗冲击能力。
- 规格：最大冲击能量为500J。
2. 弯曲试验机
- 用途：测试材料的抗弯曲能力，评估材料的结构强度。
- 规格：最大加载力为100 kN。
3. 拉伸试验机
- 用途：测试材料的抗拉强度和延展性能。
- 规格：最大加载力为200 kN。
4. 压缩试验机
- 用途：测试材料的抗压性能，评估材料的抗压能力。
- 规格：最大加载力为500 kN。
5. 硬度测试仪
- 用途：测试材料的硬度，评估材料的耐磨性和耐刮性。
- 规格：可测量多种硬度指标，包括布氏硬度、洛氏硬度等。
6. 密度计
- 用途：测试材料的密度，评估材料的质量和材质。
- 规格：可测量多种材料的密度，包括固体和液体。
7. 水泥标准稠度仪
- 用途：测试水泥的流动性和可塑性，评估水泥的工艺性能。
- 规格：符合国家相关标准和规范要求。
以上是我们公司所拥有的主要建筑材料试验和检测仪器设备的一览表。
如果您有任何其他需求或疑问，请随时与我们联系。
谢谢！。
建筑工程检测资质各项检测对应仪器一览表
一、建设工程材料见证取样检测机构
（一）建筑工程材料见证取样检测
备注：打*者指该参数项目根据当地需要设定。
（二）市政（道路）工程材料见证取样检测
备注：打*者指该参数项目根据当地需要设定。
二、建设工程专项类检测机构
（一）建设工程结构检测
（二）建设工程钢结构检测
（三）建设工程地基基础检测
（四）建筑工程室内空气质量检测
（五）建筑幕墙检测
（六）建筑智能化工程检测
（七）建筑节能检测
（八）市政桥梁检测。
目录一概述 (1)二技术参数 (1)三使用方法 (1)四注意事项 (2)五维护 (2)程控式砌墙砖磁盘振动台操作规程一概述本产品是根据GB/T2542-2012砌墙砖试验方法设计而成，砌墙砖振动台原理是利用电磁引力将试件模具吸引到砌墙砖振动台台面上，然后利用偏心轮产生振动原理使得台面产生振动的装置。
二技术参数2.1 振动台振幅：0.3mm～0.6mm2.2 振动台频率：2600r/min～3000r/min2.3 振动台吸盘吸引力：750N±10N2.4 振动台征集绝缘电阻≥2.5MΩ2.5 振动台台面尺寸：1000mm×1000mm2.6 振动台吸盘型式、尺寸和数量：Φ100（mm）×122.7 吸盘的工作面为圆形平面，与振动台台面同在一水平面上三使用方法3.1 将程序控制器面板上的预置拨码开关调节到要求的振动时间（单位：秒）。
在振动过程中严禁调节预置拨码开关。
3.2 将砌墙砖试模依次放置在电磁铁的相应位置，开启控制面板上的电磁铁开关，试模即牢固固定在振动台上。
3.3 按下控制器面板上的启动开关，振动台即启动，运转到预定振动时间。
3.4 关闭电磁铁开关，试模与台面电磁铁脱开，然后即可搬取试模。
四注意事项为确保安全，振动台与控制器连接线，最好穿在硬塑料管或钢管内，并埋设牢固可靠，防止电缆损坏。
五维护6.1 振动成型完毕之后，台面残留物应擦洗干净。
6.2 振动电机和悬挂轴承，应定期加注润滑油。
6.3 使用完毕，应切断电源。
6.4 电磁铁不能通电时间过长，否侧线圈容易烧毁。
回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。
砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。
不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。
2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。
使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。
回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。
4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。
每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。
选择的砖与砖墙边缘的距离应大于250mm。
4.2被检测砖应为外观质量合格的完整砖。
砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。
4.3在每块砖的测面上应均匀布置5个弹击点。
选定弹击点时应避开砖表面的缺陷。
相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。
测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。
5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。
5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。
砌墙砖磁力振动台简介振动台技术指标砌墙砖磁力振动台简介：该振动台是一种在一般振动台基础上的更新改良产品。
本产品外形规格为10001000mm重量是原一般振动台的1.7倍，台面下方附有磁盘，通电上磁，磁盘吸力可达到75千克力左右，断电后磁力自动消失。
这样既免去了安装时必打地基的程序，又解决了试验过程中须将试件紧固在台面上的问题。
并且开关设有定时装置，使用起来更加简单便利。
相关设备初期干燥抗裂试验仪砌墙砖磁力振动台使用说明：★按仪器标示输入输出线对应接好（380V）。
设定时间的拨码开关定到所需数值。
单位是“秒”。
★开启电源开关，指示灯亮，计时显示器为“0”说明仪器工作正常，处于等待状态。
★按启动按钮，这时振动台开始工作，当显示时间与设定时间相等时，仪器便自动停止，既而制动，时间约为15秒工作完成。
★如再工作，需再按下启动按钮即可。
如运动中需停机，需按“短时间停止”按钮，仪器便自动制动。
砌墙砖磁力振动台注意事项：★电源电磁电机输出输入线不要接错。
★停机制动过程中，严禁启动，制动完毕后方能启动，以免损坏机器。
★使用过程中，若连续运输时间过长，易显现台面温度过热现象，应停机散热后方可连续工作，否则易损坏磁盘电磁效应。
★在仪器运行当中，不能拨动拨码开关，以免影响定时精度。
★振动完毕后应关闭仪器电源以防误动。
砌墙砖磁力振动台技术参数：★台面尺寸：10001000mm★振动频率：2860次/分★振幅：0.3—0.6mm★振动器功率：1.1—1.5kw★大载重：250kg砌墙砖磁力振动台工作原理：振动台紧要由磁盘、台面、底架、振动器、弹簧等部件构成，通过焊接构成一体，振动器位于台面底部中心位置。
起着振实振稳的作用。
安装：★无需打地基，但放振动台地面确定要平整，以免偏心振动数据不准。
★动力电压380V（三火一零），必需接好地线，并常常检查振动器上螺栓有无松动。
★按技术要求必需平底试模上台，放置要与台面相对称，使负荷平衡，并且注意定点磁位置。
ZY 宁夏中测计量测试检验院（有限公司）
设备操作规程
NZC-ZY-GC042-2015
程控式砌墙砖磁盘振动台
2014－04－01发布2014－04－01实施宁夏中测计量测试检验院（有限公司）
前言
为保证砌墙砖抗压强度试验用振动台使用中依据技术标准，使本院不同检测人员，不同时间所进行的检测过程保持一致，实现检测结果的重复性和正确性，特制定本规程。
本规程编制遵照砌墙砖抗压强度试验用振动台使用说明书和相关试验标准及本院相关程序文件的规定等。
本规程由宁夏中测计量测试检验院（有限公司）负责起草。
本规程主要起草人：
校核：
本规程批准人：
程控式砌墙砖磁盘振动台
一技术要求
1、振动台振幅：（0.5±0.1）mm；
2、振动台频率：2850 r/min；
3、振动台吸盘吸引力：750N；
4、额定功率：2.0kW；
5、振动台台面尺寸：1000mm×900mm；
6、振动台吸盘型式、尺寸和数量：圆周形均匀排列，Φ100mm×12；
二试验前后仪器检查
1、使用前应认真检查电源接线是否正常，仪器是否在有效检定日期内，运转是否正常，并作记录。
2、使用后应仔细检查仪器是否正常，是否有因在试验操作过程中出现损坏，一经发现，应立即维修，并作记录。
三操作步骤
1、接通电源，设置抗压强度振动台振动时间为1min。
2、将已灌浆好浆料的模具平稳放置在振动台的吸盘上，按电磁振动台控制器“启动”按钮，启动振动台。
3、观察振动过程中净浆材料高度，并及时补充浆料，用捣铲除去浆料表面气泡，确保净浆材料注满整个模具，直至振动自动结束。
4、将振动完成后的模具移至前期养护区进行养护。
5、关闭电源，清理振动台台面。
四注意事项
1、查看仪器接地是否良好，以保安全。
2、查看电源电压是否符合本仪器的工作电压。
3、振动台工作过程中，不能接触振动台，以防伤人。
五日常维护
1、注意保持搅拌机的整洁，每次使用后对振动台及时清理擦干。
2、试验过程中，将模具放置振动台时，应轻拿轻放，勿撞击台面，一面损坏振动台面。
