完整版防水卷材不透水性作业指导书

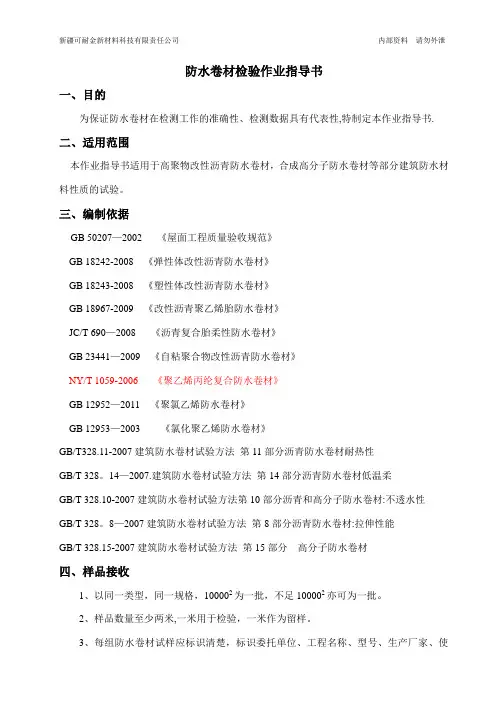

防水卷材检验作业指导书一、目的为保证防水卷材在检测工作的准确性、检测数据具有代表性,特制定本作业指导书. 二、适用范围本作业指导书适用于高聚物改性沥青防水卷材，合成高分子防水卷材等部分建筑防水材料性质的试验。

三、编制依据GB 50207—2002 《屋面工程质量验收规范》GB 18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》JC/T 690—2008 《沥青复合胎柔性防水卷材》GB 23441—2009 《自粘聚合物改性沥青防水卷材》NY/T 1059-2006 《聚乙烯丙纶复合防水卷材》GB 12952—2011 《聚氯乙烯防水卷材》GB 12953—2003 《氯化聚乙烯防水卷材》GB/T328.11-2007建筑防水卷材试验方法第11部分沥青防水卷材耐热性GB/T 328。

14—2007.建筑防水卷材试验方法第14部分沥青防水卷材低温柔GB/T 328.10-2007建筑防水卷材试验方法第10部分沥青和高分子防水卷材:不透水性GB/T 328。

8—2007建筑防水卷材试验方法第8部分沥青防水卷材:拉伸性能GB/T 328.15-2007建筑防水卷材试验方法第15部分高分子防水卷材四、样品接收1、以同一类型，同一规格，100002为一批，不足100002亦可为一批。

2、样品数量至少两米,一米用于检验，一米作为留样。

3、每组防水卷材试样应标识清楚，标识委托单位、工程名称、型号、生产厂家、使用部位等内容，以免混淆。

五、检测项目拉伸性能、不透水性、低温柔性、低温弯折性、耐热性六、物理力学性能6。

1 卷材类物理力学性能6。

1.1 弹性体改性沥青防水卷材6。

1.2 塑性体改性沥青防水卷材6.1。

3 改性沥青聚乙烯胎防水卷材6。

14 沥青复合胎柔性防水卷材6.15自粘聚合物改性沥青防水卷材6.1.6 铝箔面石油沥青防水卷材6.1.7 聚乙烯丙纶复合防水卷材6。

防水施工作业指导书一、概述本工程的防水原则：以防为主、刚柔结合、多道防线、因地制宜、综合治理.车站的防水等级为一级，不允许渗水，结构表面无湿渍。

采用自防水结构底板、侧墙砼（S8）和预铺式冷自粘防水卷材相结合，自防水顶板砼（S8）和2.5mm厚单组分聚氨酯涂膜＋350#纸胎油毡隔离层相结合的防水工艺。

区间隧道的防水等级为二级，结构不允许有漏水,结构表面可有少量的湿渍，总湿渍面积不大于总防水面积的6/1000 ，任意100m2防水面积的湿渍不超过4处,单个湿渍的最大面积不超过0.2m2 。

采用结构自防水和EV A 防水卷材相结合的防水工艺.二、防水施工1、EV A防水板施工作业流程图22．12．1．.2．1．拱顶和侧墙:D/L≤1/8（D：相邻两凸面间凹进去的深度）底板和仰拱：D/L≤1/10（L:相邻两凸面间距离）2．1．3基面上不得有尖锐的毛刺部位,特别是喷射混凝土表面经常出现较大的尖锐的石子等硬物，需凿除干净或用1:2。

5水泥砂浆覆盖处理,避免浇筑混凝土时刺破防水板.2．1．4基面上不得有铁管、钢筋、铁丝等突出物存在，否则应从根部割除,并在割除部位用1:2.5水泥砂浆覆盖处理.2．1．5仰拱上的积水应采取引排的方法排走。

2．2缓冲层的铺设：2．2．1采购的土工布进场后，应按试验规范进行试验，试验合格后方可使用。

2．2．2铺设防水板前应先铺设缓冲层,用水泥钉与防水板配套的圆垫片将缓冲层固定在基面上，固定点之间呈正梅花型布设，侧墙上固定间距为1m，拱顶上的固定间距为0。

8m，底板仰拱上的防水板可不固定，转角部位的固定间距应适当加密。

2．2．3缓冲层之间采用搭接法进行连接，搭接宽度为5cm。

缓冲层铺设时应尽量与基面密贴，不得拉得过紧或起大包以免影响防水板的铺设.2.3防水板拼接及质量检查2.3。

1材料的检验和试验采购的防水卷材进场后,要随机取样进行原材料的检验和试验，对防水卷材的密度、厚度、拉伸强度、断裂伸长率等主要物理性能进行检查。

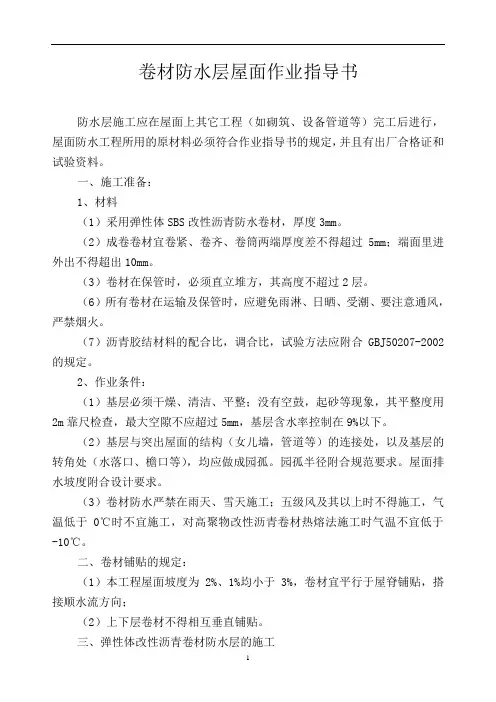

卷材防水层屋面作业指导书防水层施工应在屋面上其它工程（如砌筑、设备管道等）完工后进行，屋面防水工程所用的原材料必须符合作业指导书的规定，并且有出厂合格证和试验资料。

一、施工准备：1、材料（1）采用弹性体SBS改性沥青防水卷材，厚度3mm。

（2）成卷卷材宜卷紧、卷齐、卷筒两端厚度差不得超过5mm；端面里进外出不得超出10mm。

（3）卷材在保管时，必须直立堆方，其高度不超过2层。

（6）所有卷材在运输及保管时，应避免雨淋、日晒、受潮、要注意通风，严禁烟火。

（7）沥青胶结材料的配合比，调合比，试验方法应附合GBJ50207-2002的规定。

2、作业条件：（1）基层必须干燥、清洁、平整；没有空鼓，起砂等现象，其平整度用2m靠尺检查，最大空隙不应超过5mm，基层含水率控制在9%以下。

（2）基层与突出屋面的结构（女儿墙，管道等）的连接处，以及基层的转角处（水落口、檐口等），均应做成园孤。

园孤半径附合规范要求。

屋面排水坡度附合设计要求。

（3）卷材防水严禁在雨天、雪天施工；五级风及其以上时不得施工，气温低于0℃时不宜施工，对高聚物改性沥青卷材热熔法施工时气温不宜低于-10℃。

二、卷材铺贴的规定：（1）本工程屋面坡度为2%、1%均小于3%，卷材宜平行于屋脊铺贴，搭接顺水流方向；（2）上下层卷材不得相互垂直铺贴。

三、弹性体改性沥青卷材防水层的施工（一）热熔法施工；采用热熔法施工，其主要施工工具为汽油喷灯，液化汽喷枪两种。

施工过程为：清理基层和涂刷基层处理剂，处理剂必须干燥4h以后才能开始铺贴卷材。

根据弹的基准线，手持喷灯使热量均匀地分布在被粘结的的表面，保持不动直至沥青开始流淌，塑料防护层要在沥青软化之前熔化，把卷材的熔化部分和要粘贴的部分紧紧地接在一起，同时用抹子来回压，使部分沥青流到外面。

铺贴卷材防水层：根据设计要求，屋面铺二层3厚SBS改性沥青卷材，面层卷材表面带绿页岩保护层。

多层铺设时接缝应错开，上下层卷材不得垂直铺贴。

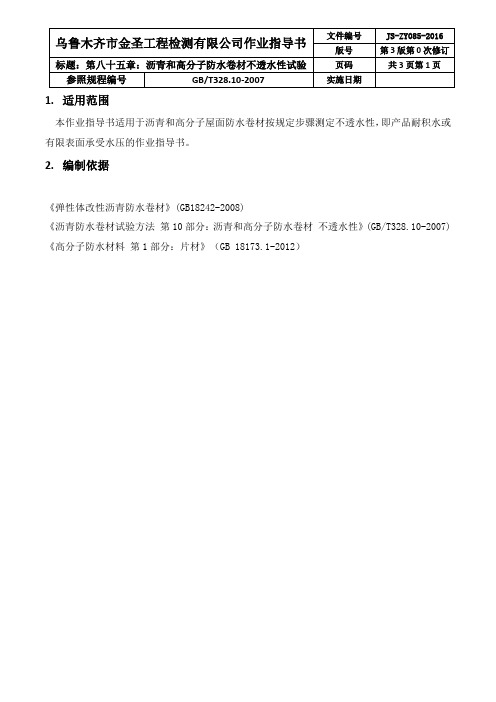

1.适用范围本作业指导书适用于沥青和高分子屋面防水卷材按规定步骤测定不透水性，即产品耐积水或有限表面承受水压的作业指导书。

2.编制依据《弹性体改性沥青防水卷材》(GB18242-2008)《沥青防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》(GB/T328.10-2007) 《高分子防水材料第1部分：片材》（GB 18173.1-2012）2组批规则弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、自粘聚合物改性沥青防水卷材、胶粉改性沥青防水卷材：以同一类型、同一规格10000m2为一批，不足10000m2时亦可作为一批。

高分子防水卷材连续生产的同品种、同规格的5 000 m2片材为一批（不足5 000 m2时，以连续生产的同品种、同规格的片材量为一批，日产量超过8 000 m2则以8 000 m2为一批），随机抽取3卷进行规格尺寸和外观质量检验，在上述检验合格的样品中再随机抽取足够的试样进行物理性能检验．3试验项目及试验方法3.1试验项目不透水性3.2试验方法3.2.1原理改性沥青防水卷材不透水性按GB/T328.10-2007中方法B进行，卷材上表面为迎水面，上表面为砂面、矿物粒料时，下表面作为迎水面。

下表面材料为细砂时，在细砂面沿密封圈一圈去除表面浮砂，然后涂一圈60号～100号热沥青，涂平待冷却1h后检测不透水性。

自粘聚合物改性沥青防水卷材不透水性按GB/T328.10-2007中方法B进行。

N类卷材采用十字开缝盘，PY类采用七孔盘，试验时间为2h，将防粘材料揭去，覆盖滤纸以防粘结。

试件的上表面朝下放置在透水盘上，盖上规定的7孔盘，放上封盖，慢慢加紧直到试件加紧在盘上，用布或压缩空气干燥试件的非迎水面，慢慢加压的规定的压力。

保持规定压力（30±2）min。

方法A：试验适用于卷材低压力的使用场合，如：屋面、基层、隔汽层。

试件满足直到60kPa压力24h。

方法B：试验适用于卷材高压力的使用场合，如：特殊屋面、隧道水池。

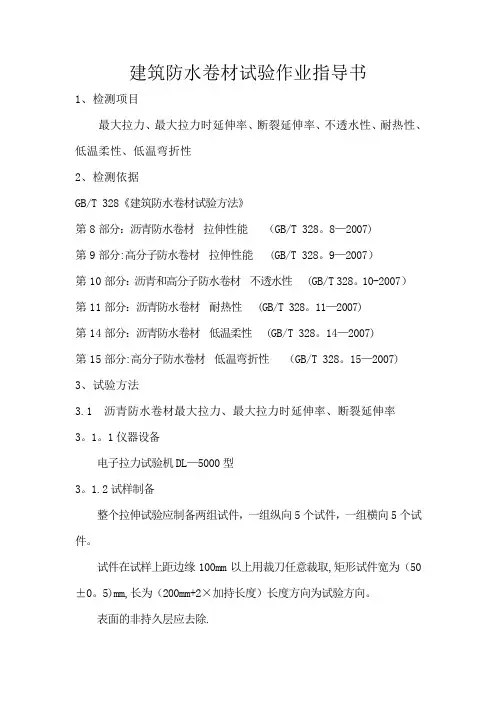

建筑防水卷材试验作业指导书1、检测项目最大拉力、最大拉力时延伸率、断裂延伸率、不透水性、耐热性、低温柔性、低温弯折性2、检测依据GB/T 328《建筑防水卷材试验方法》第8部分：沥青防水卷材拉伸性能（GB/T 328。

8—2007)第9部分:高分子防水卷材拉伸性能 (GB/T 328。

9—2007）第10部分：沥青和高分子防水卷材不透水性 (GB/T 328。

10-2007）第11部分：沥青防水卷材耐热性 (GB/T 328。

11—2007)第14部分：沥青防水卷材低温柔性 (GB/T 328。

14—2007)第15部分:高分子防水卷材低温弯折性（GB/T 328。

15—2007)3、试验方法3.1 沥青防水卷材最大拉力、最大拉力时延伸率、断裂延伸率3。

1。

1仪器设备电子拉力试验机DL—5000型3。

1.2试样制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。

试件在试样上距边缘100mm以上用裁刀任意裁取,矩形试件宽为（50±0。

5)mm,长为（200mm+2×加持长度）长度方向为试验方向。

表面的非持久层应去除.试件在试验前在（23±2）℃和相对湿度（30—70）％的条件下至少放置20h。

3。

1.3步骤将试件紧紧的夹在试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。

夹具间距离为（200±2)mm，为防止试件从夹具中滑移应作标记。

试验在(23±2）℃进行，夹具移动的恒定速度为（100±10)mm/min.连续记录拉力和对应的夹具间距离。

3.1。

4计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的夹具间距离与起始距离的百分率计算的延伸率.去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果，用备用件重测。

最大拉力单位为N/50mm，对应的延伸率用百分率表示,作为试件同一方向结果。

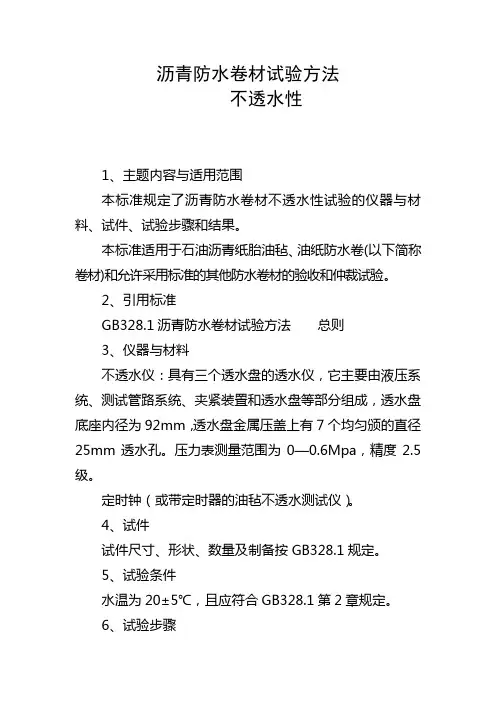

沥青防水卷材试验方法不透水性1、主题内容与适用范围本标准规定了沥青防水卷材不透水性试验的仪器与材料、试件、试验步骤和结果。

本标准适用于石油沥青纸胎油毡、油纸防水卷(以下简称卷材)和允许采用标准的其他防水卷材的验收和仲裁试验。

2、引用标准GB328.1沥青防水卷材试验方法总则3、仪器与材料不透水仪：具有三个透水盘的透水仪，它主要由液压系统、测试管路系统、夹紧装臵和透水盘等部分组成，透水盘底座内径为92mm，透水盘金属压盖上有7个均匀颁的直径25mm透水孔。

压力表测量范围为0—0.6Mpa，精度2.5级。

定时钟（或带定时器的油毡不透水测试仪）。

4、试件试件尺寸、形状、数量及制备按GB328.1规定。

5、试验条件水温为20±5℃，且应符合GB328.1第2章规定。

6、试验步骤6.1 试验准备分析天平：感量0.001g。

容纳试件的广口保温瓶。

毛刷。

搅拌棒。

毛巾。

滤纸。

温度计：0—50℃，精确度为0.5℃。

软化点90℃以上的建筑石油沥青或软化点70℃以上的煤沥青。

5.2 试验步骤5.2.1 取三块试件，将其表面的隔离材料尽量清刷干净进行称量（W1），然后将四边分别均匀地插入热熔沥青中约2mm深，使之涂封（石油沥青卷材用石油沥青涂封，煤沥青卷材用煤沥青涂封），以防由试件横断面处吸入水分。

待其冷却，并注意避免涂封沥青产生小针眼，脱落或与试件表面粘结。

5.2.2 将涂封沥青的试件称量（W2），然后立放在18±2℃的水中浸泡，每块试件相隔距不小于2mm（用细玻璃棒臵于试件之间），水面应商出试件上端20mm以上。

在此条件下，油毡试件浸泡24h，油纸试件浸泡6h，取出迅速用毛巾或滤纸按贴试件两面及封边处吸取表面水分，至无水渍为止，立即称量（W s）。

为尽可能避免浸水后试件中水分蒸发，试件从水中取出至称量完毕的时间，不应超过3min。

5.3 试验结果计算与评定5.3.1 吸水率H常（%）按公式（3）计算：W3—W2H常= ×100%W1式中：W1浸水前未封边试件重量，g；W2浸水前已封边试件重量，g；W1浸水后已封边试件重量，g；5.3.2 单位面积吸水量A常（g.m2）按式（4）计算：A常=（W3—W2）×1005.3.3 结果评定与处理按GB328.1第4章规定进行。

4将洁净的水注满水箱。

⑵放松夹具启动油泵，在油压作用下，夹脚活塞带动夹脚上升。

⑶水缸充水先将水缸内的空气排净，然后水缸活塞将水从水箱吸入水缸，完成水缸充水过程。

⑷试座充水当水缸储满水后，由水缸同时向三个试座充水，三个试座充满水并已接近溢出状态时，关闭试座进水阀门。

⑸二次充水由于水缸容积有限，当完成向试座充水后，水缸内储存水已近断绝，需通过水箱向水缸再次充水，其操作方法与一次充水相同。

⑹安装试件将卷材的上表面作为迎水面，上表面为砂面、矿物粒料时，下表面作为迎水面。

下表面材料为细砂时，在细砂面沿密封圈一圈去除表面浮砂，然后涂一圈60号～100号热沥青，涂平待冷却1h后检测不透水性。

⑺片材的不透水性试验采用十字型压板，试验时按透水仪的操作规程将试样安装好，并一次性升压至规定压力，保持30min后观察试样有无否渗漏；以3个试样均无渗漏为合格。

⑻设置好压力，启动开关开始试验。

C、耐热度⑴使用前先检查机器的电器性能，控制系统的工作是否正常。

⑵打开电源开关，设定好标准规定的温度，打开加热按扭，加热，加热指示灯亮，工作室温度自行上升，过一段时间后达到设定温度，进入恒温控制阶段。

⑶在每块试件距短边一端10mm处的中心打一小孔。

将试件用细铁丝或回形针穿挂好试件，放入已定温至标准规定温度的电热恒温箱内。

试件的位置与箱壁距离不应小于50mm，试件间应留一定距离(至少30mm)，不致粘接在一起，试件的中心与温度计的水银球应在同一水平位置上，距每块试件下端10mm处，各放一表面皿用以接受淌下的沥青物质。

加热2h后，观察并记录试件涂盖层有无滑动、流淌、滴落。

任意一端涂盖层不应与胎基发生位移，试件下端应与胎基平齐，无流挂、滴落。

⑷试验完毕后，关闭加热按扭，让鼓风机继续工作，直到温度降低，再关闭电源开关。

D、低温柔度⑴打开电源，检查试验箱工作是否正常。

⑵将试件放入试验箱内，关闭好箱门，打开电源开关。

温度控制仪显示，鼓风机开始工作，根据试验要求设置好试验温度，打开冷机开关，即可正常工作。

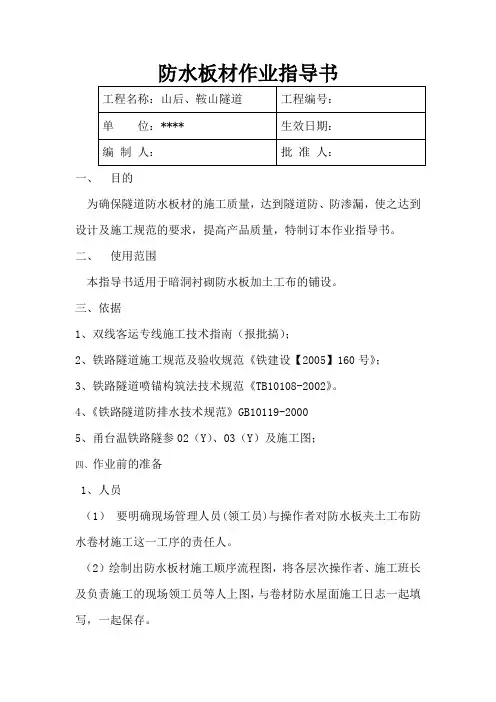

防水板材作业指导书一、目的为确保隧道防水板材的施工质量，达到隧道防、防渗漏，使之达到设计及施工规范的要求，提高产品质量，特制订本作业指导书。

二、使用范围本指导书适用于暗洞衬砌防水板加土工布的铺设。

三、依据1、双线客运专线施工技术指南（报批搞）；2、铁路隧道施工规范及验收规范《铁建设【2005】160号》；3、铁路隧道喷锚构筑法技术规范《TB10108-2002》。

4、《铁路隧道防排水技术规范》GB10119-20005、甬台温铁路隧参02（Y）、03（Y）及施工图；四、作业前的准备1、人员（1）要明确现场管理人员(领工员)与操作者对防水板夹土工布防水卷材施工这一工序的责任人。

（2）绘制出防水板材施工顺序流程图，将各层次操作者、施工班长及负责施工的现场领工员等人上图，与卷材防水屋面施工日志一起填写，一起保存。

2、材料全隧道拱墙初期支护与二次衬砌间铺设EVA防水板加土工布防水，塑料防水板厚度≥1.2㎜,幅宽≥1.2m,土工布重量≥300g/㎡。

主要技术指标如下：（1）防水板材料主要技术指标：（2）土工布材料主要技术指标：五、施工工艺（一）防水层铺设1、准备防水层铺设前，应先对隧道初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽比应控制在1/6～1/10以内；深度比大于1/7的凹坑应用细石混凝土填平，凹坑处要抹平补喷混凝土，确保喷射混凝土表面平整，无尖锐棱角。

2、铺设≥300g/㎡土工布首先用简易作业台车将单幅无纺布固定到预定位置，然后用专用热熔衬垫及射钉将无纺布固定在喷射混凝土表面，不致因过紧被撕裂；过松影响防水板挂设，无纺布幅间搭接宽度大于15㎝。

3、铺设防水板先用简易作业台车将防水板固定到预定位置，然后用手动电热熔接器加热，使防水板焊接在固定无纺布的专用热熔衬垫㎝上。

防水板铺设要松紧适度，使之能与无纺布充分接合紧贴在喷射混凝土表面。

防止过紧或过松，防水板受挤压破损或形成人为蓄水点。

防水卷材检测作业指导书1000字一、实验目的1、掌握防水卷材检测的基本原理、方法和操作规程2、了解防水卷材各项技术指标的测定方法二、实验设备1、数显万能材料试验机2、引力天平3、大切割刀、样品切割模具4、金相显微镜5、导电仪、子午线仪、厚度计6、擅长防水卷材检测的专业人员。

三、实验步骤1、对防水卷材的雨打试验（1）试样制备选取一定大小的防水卷材，按照所需要的尺寸进行切割，去除尺寸不符合要求的部分，制备出所需要的试样。

（2）试验环境在试验室制备良好的环境，保持相对湿度为85%~95%，样品在环境中应放置24小时。

（3）试验设备将所制备的试样固定在雨淋试验架上，设定试验参数，进行雨淋试验。

（4）数据处理将进行雨淋试验后的防水卷材表面进行观察、拍照和记录，达到对防水卷材水密性和耐候性能的检测目的。

2、对防水卷材的拉伸试验（1）试样制备依据所规定的试样尺寸，使用大切割刀进行切割，将所制备的试样进行打包保存。

（2）试验设备将上述制备好的试样安装在数显万能材料试验机上，进行拉伸试验，并测出其最大力值和伸长值。

（3）数据处理通过拉伸试验获取的数据，进行统计和分析，检测防水卷材的物理性能是否符合要求。

3、对防水卷材的表面形态检测（1）试样制备选择防水卷材中心部位进行一定大小的切割，使得切口的长度足够进行观察和拍照。

（2）试验设备使用金相显微镜进行防水卷材的表面形态检测。

（3）数据处理通过观察、拍照和记录的方式，对在表面形态上存在的问题进行检测，并检测各项技术指标是否符合要求。

四、实验注意事项1、实验过程中应注意安全，避免试验设备的损坏和误操作，设备废品及试样应在规定的地点进行处理，并统一销毁。

2、对于实验室各项设备的管理和维护工作要做到有人负责，有规范的操作流程和检查制度。

3、在试验之前应对检测设备和材料进行校准，保证其精度和准确性，以便获取合理的检测结果。

4、在样品处理和试验过程中应精心操作、严格按照操作规程进行操作。

防水卷材作业指导书黑龙江铁工建设工程质量检测有限公司一.执行标准：GB/T18243-2008 《塑性体改性沥青防水卷材》GB/T328-2007 《建筑防水卷材试验方法》第1--27部分GB/T18173.1-2006 《高分子防水卷材第一部分片材》GB/T18242-2008 《弹性体改性沥青防水卷材》GB/T18173.1-2006 《高分子防水卷材第一部分片材》GB/T2941-2006 《橡胶物理实验方法试样制备和调节通用程序》二．沥青防水卷材尺寸外观抽取成卷卷材放在平面上，小心展开卷材，用肉眼检查整个卷材上、下表面有无气泡、裂纹、孔洞或裸露斑、疙瘩或任何其他能观察到的缺陷存在。

①机械测量法开始测量前检查测量装置的零点，在所有测量结束后再检查一次。

在检查厚度时，测量装置下足应避免材料变形。

②光学测量法任何有表面结构或背衬的卷材用光学法测量厚度。

三．高分子防水卷材尺寸外观抽取成卷塑料、橡胶卷材的一部分，在平面上展开，在卷材两面和切割断面上检查有无气泡、裂纹、孔洞或裸露斑、疙瘩或任何其他能观察到的缺陷存在。

保证卷材和测量装置的测量面没有污染，在开始测量前检查测量装置的零点，在所有测量结束后再检查一次。

测量厚度时，测量装置下足慢慢落下避免使试件变形。

在卷材宽度方向均匀分布10点测量并记录厚度，最边的测量点应距离卷材边缘100mm四．沥青和高分子防水卷材尺寸稳定性仪器设备：1．鼓风烘箱：无新鲜空气进入达到80±2℃。

2．热电偶，链接到外面的电子温度计在温度测量范围内精确到±1℃。

3．钢板：280*80*6mm用于裁切，它作为模板来去除露出涂盖层，在放置测量标记和测量期间平压试件。

4．玻璃板：涂有滑石粉。

试件：5个250*50mm的试件试验方法：方法一当采用光学方法，试件上的相关长度在（23±2）摄氏度用长度测量装置测量精确到1mm。

为此，用于裁取的钢板放在测量基点和铝标签上，长臂规上圆锥的中心此时放入测量基点，用画线钉在铝标签上画弧形测量标记。

防水卷材检测作业指导书一、编制依据《屋面工程质量验收规范》（GB50207—2002)《弹性体改性沥青防水卷材》(GB18242—2000）《塑性体改性沥青防水卷材》(GB18243—2000）《改性沥青聚乙烯胎防水卷材》（JC/T633-1996）《高分子防水材料第一部分片材》(GB18173。

1-2000）二、试验条件1、送至试验室的试样在试验前应原封放于干燥处并保持在15∽30℃范围内一定时间，试验室温度应每日记录。

2、物理性能试验所用的水应为蒸馏水或洁净的淡水（饮用水），所用溶剂应为化学纯或分析纯。

三、试验仪器1、拉力试验机：能同时测定拉力与延伸率，测力范围0∽2000N，最小分度值不大于5N,伸长范围能使夹具间距伸长一倍，夹具夹持宽度不小于50mm。

2、不透水仪：具有三个透水盘的不透水仪，透水盘底座内径92mm,透水盘金属压盖上有7个均匀分布的直径25mm透水孔。

压力表测量范围为0∽0。

6Mpa，精度2。

5级。

3、电热恒温箱：带有热风循环装置。

4、温度计：0∽150℃，最小刻度0。

5℃。

5、柔度弯曲器：φ25mm、φ20mm、φ10mm金属圆棒或R为12。

5mm、10mm、5mm的金属柔度弯板。

6、温度计：0∽50℃，精确度0。

5℃7、低温制冷仪：范围0∽30℃，控制精度±2℃。

8、半导体温度计：量程30∽40℃,精度为0.5℃。

9、柔度棒或弯板:半径（r）15mm、25mm。

10、冷冻液：不与卷材反应的液体，如：车辆防冻液，多元醇，多元醚.（使用的仪器设备应在检定有效期内且使用正常）四、作业步骤1、接受委托检查标识卡上的信息是否正确.2、对送检材料进行外观质量的检查⑴沥青防水材料的外观质量要求：不允许有孔洞、硌伤、露胎、涂盖不均,距卷心1000mm以外的折纹、皱折，长度不大于100mm，距卷心1000mm以外的裂纹，长度不大于10mm，边缘裂口小于20mm,缺边长度小于50mm，深度小于20mm，每卷卷材的接头不超过1处，较短的一段不应小于2500mm，接头处应加长150mm。

防水施工作业指导书1编制依据适用于新建X阳至广州铁路X阳北站站房工程防水施工。

3作业准备3.1内业技术准备在开工前组织技术人员认真学习实时性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，明确防水材料施工部位，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参见人员进行上岗前技术培训。

3.2其他准备为保证本工程顺利实施，项目部提前计算出工程所需的各种材料，提前进场，保证工程需要。

3.2.1主材：C40P8抗渗混凝土、0.9厚高分子类聚乙烯丙纶防水卷材，水泥基渗透结晶型防水涂料，遇水膨胀止水条，聚合物水泥防水砂浆，中止式钢板止水带(300*3mm)o3. 2.2辅助材料:专用配套丙纶卷材聚合物胶粘材料等4技术要求3.1施工温度均宜在5C以上30C以下进行，雨天、雪天、5级风及以上天气禁止施工，在施工中遇到雨天要做好防护措施。

3.2碎基层清理干净，不得有空鼓、开裂及脱皮、起砂等缺陷3.3对基层的要求：基层表面平整、牢固水泥基渗透结晶、无松动现象，表面平整度达到卷材防水施工要求。

3.4下返梁墙采用240/120砖砌筑(砖胎膜)，阴阳角处均抹成圆弧形（R二50Omm）,砖胎膜内侧抹灰基本干燥，验收合格后即可进行防水层施工。

3.5外墙防水施工前墙面上的预埋件、穿墙套管、预留洞等部位应经过处理，符合现行相关规范要求，并做好隐蔽检查记录。

5施工程序与工艺流程1.1施工程序施工程序：基层处理经监理工程师验收合格一防水层施工一经监理工程师验收合格一蓄水试验一合格后进行保护层施工。

5.2工艺流程5.2.1防水卷材清理基层一弹线一附加层施工f铺贴0.9厚高分子聚乙烯丙纶一验收一防水保护层（用于底板防水卷材）基层表面清理f节点部位加强处理（如穿墙套管、与底板卷材搭接）一涂刷胶液一铺贴丙纶防水卷材一收头处理一组织验收（用于侧墙防水卷材）6.2.2涂料防水施工基层清理一配制防水涂料一湿润基面一涂刷水泥基渗透结晶涂料一检查修补f养护一防水卷材收口一涂刷聚合物水泥防水砂浆6施工要求6.1施工准备6.1.1水泥基渗透结晶型防水施工机具：手动电动搅拌器、搅拌桶、油漆桶、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。

防水工程作业指导书根据《生产和服务控制程序》要求，制定本作业指导书，适用建筑工程有防水要求的施工部位，采用聚氨酯涂膜防水层和SBS改性沥青防水卷材施工工程。

2.工艺流程聚氨酯涂膜防水层的施工操作程序清扫基层——涂刷底胶——涂膜放水层施工——保护层施工3.操作方法3.1清扫基层涂膜防水层施工前，先将基层表面的尘土、砂粒、砂浆硬块等杂物清扫干净，并用干净的湿布擦一次涂刷防水层的基层表面，不得有凹凸不平、松动、空鼓、起砂、开裂等缺陷，含水率不小于9%。

3.2涂刷底胶a.配置底胶，先将聚氨酯甲料、乙料和二甲苯按1：1.5：2的比例（重量比）配合搅拌均匀；配制时要看情况而定，不宜过多。

b.涂刷底胶。

将配制好的底胶混合料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.15—0.20kg/m2,涂后常温4h以后，手感不粘时，即可做下道工序。

3.3涂膜防水层的施工a.材料配制焦油系列双组份聚氨酯涂膜防水材料为聚氨酯甲料：乙料，为1：1.5（重量比）‚非焦油系列双组份聚氨酯涂膜防水材料为聚氨酯甲料：乙料，为1：1（重量比）‚无论接纳焦油系列或非焦油系列涂膜防水材料，其共同比计量要正确，并必须用电动搅拌器强力进行搅拌。

b.细部做附加层突出地面、墙面的管根、地漏、排水口、阴阳角、变形缝等细部薄弱环节，应在大面积涂刷前，先做一布二油防水附加层，底胶表干后将纤维布裁成与管根、地漏等尺寸、形状相同并将周围加宽20cm的布，套铺在管根等细部，同时涂刷涂膜防水材料，常温4h左右表干后，再刷第二道涂膜防水材料；24h实干后，即可进行大面积涂膜防水层施工。

c.涂膜防水层：第一道涂层：将已配好的聚氨酯涂膜防水材料，用塑料后橡皮刮板均匀涂刮在已涂好底胶的基层表面，每平方米涂量为1.5kg，厚度为 1.3—1.5mm，不得有漏刮和鼓泡等缺陷，24h 固化后，刮第二道涂层。

第二道涂层：在已固化的涂层上，采用与第一道相互垂直的方向均匀涂刷在涂层表面，涂刷量略少于第一道，每平方米为1kg，厚度为0.7—1.0mm，不得有漏刷和鼓泡等现象。

武汉洪东方建筑工程质量检测有限公司（防水卷材）作业指导书2017年8月1日适用范围本作业指导书适用于胶粉改性沥青防水卷材、弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、自粘聚合物改性沥青防水卷材建筑防水材料性的作业指导书。

1.编制依据《屋面工程质量验收规范》GB 50207-2002《沥青复合胎柔性防水卷材》JC/T690-2008《弹性体改性沥青防水卷材》(GB18242-2008)《塑性体改性沥青防水卷材》(GB18243-2008)《聚合物改性沥青复合胎防水卷材》(DBJ01-53-2001)《自粘聚合物改性沥青防水卷材》（GB23441-2009）《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》(GB/T328.8-2007)《沥青防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》(GB/T328.10-2007) 《沥青防水卷材试验方法第11部分：沥青防水卷材耐热性》(GB/T328.11-2007)《沥青防水卷材试验方法第14部分：沥青防水卷材低温柔性》(GB/T328.14-2007)《沥青防水卷材试验方法第26部分：沥青防水卷材可溶物含量》(GB/T328.26-2007)2组批规则弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、自粘聚合物改性沥青防水卷材、胶粉改性沥青防水卷材：以同一类型、同一规格10000m2为一批，不足10000m2时亦可作为一批。

3试验项目及试验方法3.1试验项目(1) 拉力(2) 最大拉力时延伸率(玻纤胎卷材无此项)(3) 不透水性(4) 低温柔性(5) 耐热性（6）可溶物含量3.2试验方法被检测的卷材试样在试验前，应在(23±2)℃标准试验条件下至少放置20h。

按表1裁取试样，试样距卷材边缘不得小于100mm。

表1去试件除非持久层的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹。

防水卷材试验作业指导书（NTJCZ-TG12）1.适用范围本作业指导书适用于石油沥青纸胎油毡、油脂，聚氯乙烯改性煤焦油砂面防水卷材，SBS改性沥青防水卷材试验。

2. 石油沥青纸胎油毡、油脂1）石油沥青纸胎油毡（以下简称油毡）系采用低软化点石油沥青浸渍原纸，然后用高软化点石油沥青涂盖油纸两面，再涂或撒隔离材料所制成的一种纸胎防水卷材。

2）石油沥青油纸（以下简称油纸）系采用低软化点石油沥青浸渍原纸所制成的一种无涂盖层的纸胎防水卷材。

1）等级油毡按浸涂材料总量和物理性能分为合格品、一等品、优等品。

2）规格油毡、油纸幅宽分为915mm和1000mm两种。

3）品种油毡按所用隔离材料分为粉状面油毡和片状面油毡两个品种。

4）标号石油沥青油毡分为200号、350号和500号三种标号。

石油沥青油毡分为200号、350号两种。

《石油沥青纸胎油毡、油脂》GB326—1989—1989—1989—1989—1989—1989试验方法试验前准备：开卷检查，在10～45℃环境温度条件下，将成卷油毡（纸）展开。

用最小刻度不大于1mm的钢板尺测量毡面粘结、裂纹、折纹、折皱、边缘裂口、缺边；观察孔洞、硌伤、水渍或浆湖状粉浆等是否符合毡（纸）面质量要求。

试样在试验前，应原封于干燥处并保持在10～30℃范围内一定时间。

切取试件按照GB328.1中相关规定进行。

不透水性测定.1试验准备：1）按规定切取试件3块；2）将20±5℃洁净水注满不透水仪水箱；3）启动油泵，放松夹脚；4）水缸充水，试座充水；.2试验步骤1）将三块试件分别置于三个透水盘试座上，涂盖材料薄弱的一面接触水面（在塑性体和弹性体沥青防水卷材中矿物粒（片）料卷材时，粗颗粒面朝上放置），并注意“O”型密封圈应固定在试验槽内；2）试件上盖上金属压盖，透水盘金属压盖为7个均匀分布的直径为25mm透水孔（在弹性体沥青防水卷材中，双面矿物粒料覆面的卷材，透水盘金属压盖为距中心15mm十字型分布的四条5×25mm的透水槽，且卷材的纵方向与开缝孔的长方向应一致），然后通过夹脚将试件压紧在试座上；3）打开试座进水阀进行加压，当压力表达到规定压力时，停止加压，关闭进水阀和油泵，同时打开定时钟并保持此压力直至规定测试时间；4）在规定测试时间内若出现其中一块或二块试件有渗漏时，应记录开始渗水时间并立即关闭控制相应试座的进水阀，以保证其余试件能继续测试；5）当测试达到规定时间（或三个试件均渗水）即卸压取样，起动油泵，夹脚上升后取出试件，并关闭油泵。
