【最新整理，下载后即可编辑】第1章概述1.什么是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
1.2传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。
1.3传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。
1.4传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。
（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。
（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。
（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。
1.5传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化1.6改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制(5)稳定性处理第2章传感器的基本特性2.1什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。
主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。
2.2传感器输入-输出特性的线性化有什么意义？如何实现其线性化？答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。
常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。
《传感器》习题答案要点第一章思考题与习题1、什么是传感器的静态特性？它有哪些性能指标？答：输入量为常量或变化很慢情况下，输出与输入两者之间的关系称为传感器的静态特性。
它的性能指标有：线性度、迟滞、重复性、灵敏度与灵敏度误差、分辨率与阈值、稳定性、温度稳定性、抗干扰稳定性和静态误差（静态测量不确定性或精度）。
2、传感器动特性取决于什么因素？答：传感器动特性取决于传感器的组成环节和输入量，对于不同的组成环节（接触环节、模拟环节、数字环节等）和不同形式的输入量（正弦、阶跃、脉冲等）其动特性和性能指标不同。
3、某传感器给定相对误差为2%FS ，满度值输出为50mV ，求可能出现的最大误差δ（以mV 计）。
当传感器使用在满刻度的1/2和1/8时计算可能产生的百分误差。
并由此说明使用传感器选择适当量程的重要性。
已知：FS %2=γ, mV y FS 50=；求：δm =？解：∵ %100?=FS my δγ；∴ mV y FS m 1%100=??=γδ若: FS FS y y 211= 则: %4%100251%1001=?=?=FS m y δγ 若: FS FS y y 812= 则: %16%10025.61%1002=?=?=FS m y δγ 由此说明,在测量时一般被测量接近量程(一般为量程的2/3以上),测得的值误差小一些。
4、有一个传感器，其微分方程为x y dt dy 15.03/30=+，其中y 为输出电压（mV ），x 为输入温度（0C ），试求该传感器的时间常数τ和静态灵敏度k 。
已知：x y dt dy 15.03/30=+；求：τ=？，k =?解：将x y dt dy 15.03/30=+化为标准方程式为：x y dt dy 05.0/10=+与一阶传感器的标准方程：kx y dt dy =+τ 比较有： ==)/(05.0)(100C mV k s τ 5、已知某二阶系统传感器的自振频率f0=20k Hz,阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
第一章传感器的一般特性1－1：答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。
1－2：答：（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）描述动态特性的指标：对一阶传感器：时间常数对二阶传感器：固有频率、阻尼比。
1－7：解：Y FS=200-0=200由A=ΔA/Y FS＊100％有A＝4/200＊100％＝2％。
精度特级为2.5级。
1－8：解：根据精度定义表达式：A＝ΔA/Ay FS*100%,由题意可知：A＝1.5％，Y FS＝100所以ΔA＝A Y FS＝1.5因为 1.4＜1.5所以合格。
第二章应变式传感器2－1：答：（1）金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。
（2）半导体材料在受到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。
2－2：答：相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。
2－3：答：金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数；它与金属丝应变灵敏度函数不同，应变片由于由金属丝弯折而成，具有横向效应，使其灵敏度小于金属丝的灵敏度。
2－4：答：因为（1）金属的电阻本身具有热效应，从而使其产生附加的热应变；（2）基底材料、应变片、粘接剂、盖板等都存在随温度增加而长度应变的线膨胀效应，若它们各自的线膨胀系数不同，就会引起附加的由线膨胀引起的应变；常用的温度补偿法有单丝自补偿，双丝组合式自补偿和电路补偿法。
2－6：答；（1）直流电桥根据桥臂电阻的不同分成：等臂电桥、第一对称电桥和第二等臂电桥；（2）等臂电桥在R＞＞ΔR的情况下，桥路输出电压与应变成线性关系；第一对称电桥（邻臂电阻相等）的输出电压等同于等臂电桥；第二对称电桥（对臂电阻相等）的输出电压的大小和灵敏度取决于邻臂电阻的比值，当k小于1时，输出电压、线性度均优于等臂电桥和第一对称电桥。

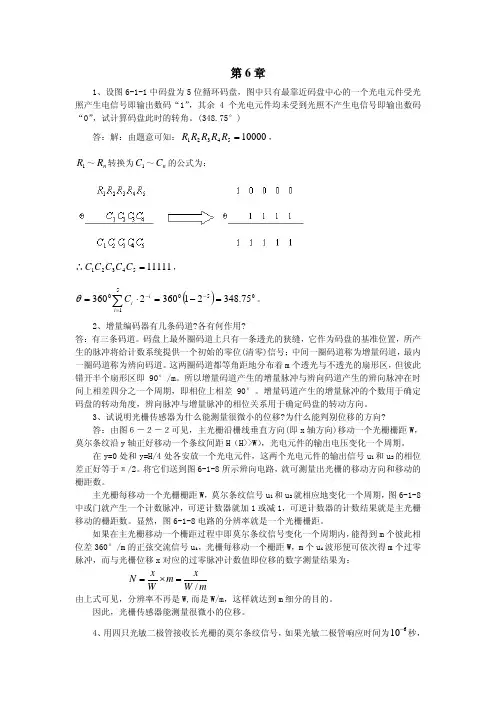

第6章1、设图6-1-1中码盘为5位循环码盘，图中只有最靠近码盘中心的一个光电元件受光照产生电信号即输出数码“1”，其余4个光电元件均未受到光照不产生电信号即输出数码“0”，试计算码盘此时的转角。
(348.75°)答：解：由题意可知：1000054321=R R R R R ，1R ～转换为～的公式为：n R 1C n C∴，1111154321=C C C C C ()05051075.348213602360=−=⋅=−=−∑i i i Cθ。
2、增量编码器有几条码道?各有何作用?答：有三条码道。
码盘上最外圈码道上只有一条透光的狭缝，它作为码盘的基准位置，所产生的脉冲将给计数系统提供一个初始的零位(清零)信号；中间一圈码道称为增量码道，最内一圈码道称为辨向码道。
这两圈码道都等角距地分布着m 个透光与不透光的扇形区，但彼此错开半个扇形区即90°/m。
所以增量码道产生的增量脉冲与辨向码道产生的辨向脉冲在时间上相差四分之一个周期，即相位上相差90°。
增量码道产生的增量脉冲的个数用于确定码盘的转动角度，辨向脉冲与增量脉冲的相位关系用于确定码盘的转动方向。
3、试说明光栅传感器为什么能测量很微小的位移?为什么能判别位移的方向?答：由图６－２－２可见，主光栅沿栅线垂直方向(即x 轴方向)移动一个光栅栅距W，莫尔条纹沿y 轴正好移动一个条纹间距H（H>>W），光电元件的输出电压变化一个周期。
在y=0处和y=H/4处各安放一个光电元件，这两个光电元件的输出信号u 1和u 2的相位差正好等于π/2。
将它们送到图6-1-8所示辨向电路，就可测量出光栅的移动方向和移动的栅距数。
主光栅每移动一个光栅栅距W，莫尔条纹信号u 1和u 2就相应地变化一个周期，图6-1-8中或门就产生一个计数脉冲，可逆计数器就加1或减1，可逆计数器的计数结果就是主光栅移动的栅距数。
显然，图6-1-8电路的分辨率就是一个光栅栅距。
第一章思考题和习题参考答案1—1什么叫传感器？它由哪儿部分组成？它们的相互作用及相互关系如何？答：传感器是把被测量转换成电化学量的装置，传感器由敏感元件和转换元件组成，其中，墩感元件是指传感器中能直接感受或响M被测量的部分；转换元件是指传感器中能将墩感元件感受或响应的被测量转换成适丁•传输或测量的电信号部分。
由于传感器输出信号一般都很微弱，需要信号调理与转换电路进行放大、运算调制等，此外信号调理转换电路以及传感器的T作必须有辅助电源，因此信号调理转换电路以及所需的电源都皿作为传感器组成的一部分。
1-2什么是传感器的静态特性？它有那些性能指标？分别说明这些指标的含义？答：传感器的静态特性是指被测量的值处丁•稳定状态时的输入与输出的关系。
灵敏度是输入量Ay与引起输入量增量Ay的相应输入量增量Ax Z比。
传感器的线性度是指传感器的输出与输入Z间数量关系的线性程度。
迟滞是指传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现彖。
重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
漂移是指在输入量不变的情况下，传感器输出量随时间变化，此现彖称为漂移。
精度是评价系统的优良程度。
1-3什么是测量值的绝对误差、相对误差、引用误差？答：绝对课差可定义为测量值与真值Z差，实际相对谋差的定义式为绝对谋差与真值的百分比。
引用误差是仪表中通用的一种误差表示方法。
它是相对于仪表满量程的一种误差，乂称满量程相对误差。
1-4什么是测量误差？测量误差有儿种表示方法？它们通常适用于什么场合？答：测量误差是测得值减去被测量的真值。
有五种表示方法：绝对谋差、相对误差、基本误差、引用误差、附加误差。
对工程技术及科学研究中，对被测量进行测量时，测量的可靠性至关重要，不同的场合对测量结果的可靠性要求也不同。
例如：在量值传递、经济核算、产品检验场合应保证测量结呆有足够的准确度。
第六章磁电式传感器与应用思考题6.1试述霍尔电势建立的过程。
霍尔电势的大小和方向与哪些因素有关？答：霍尔电势建立的过程：通有电流的金属板上加一个强磁场，当电流方向与磁场方向垂直时，在与电流和磁场都垂直的金属板的两表面间出现电势差，这个现象称为霍尔效应，这个电势差称为霍尔电动势，其成因可用带电粒子在磁场中所受到的洛伦兹力来解释。
将金属或半导体薄片置于磁感应强度为B的磁场中。
当有电流流过薄片时，电子受到洛伦兹力的作用向一侧偏移，电子向一侧堆积形成电场，该电场对电子又产生电场力。
电子积累越多，电场力越大。
洛伦兹力的方向可用左手定则判断，它与电场力的方向恰好相反。
当两个力达到动态平衡时，在薄片的垂直于B的另一方向建立稳定电场，即霍尔电动势。
激励电流越大，磁场越强，电子受到的洛伦兹力也越大，霍尔电动势也就越高。
其次，薄片的厚度、半导体材料中的电子浓度等因素对霍尔电动势也有影响。
霍尔电动势（mV）的数学表达式E H = K H I B式中，E H为霍尔电动势；K H为霍尔元件的灵敏度系数；I为输入电流；B为磁感应强度。
霍尔电动势的方向与I、B的方向有关。
6.2霍尔元件主要有哪些技术指标？分别是怎样定义的？答：霍尔元件主要的技术指标：灵敏度系数、输入阻抗、输出阻抗、额定电流、温度系数和使用温度范围。
灵敏度系数：霍尔元件在单位IB所产生的霍尔电动势；输入阻抗：是指霍尔元件电流进出端之间的的阻抗；输出阻抗：是指霍尔元件电压输出正负端子之间的的内阻；额定电流：是指霍尔元件的输入电流的允许的最大值；温度系数：是指霍尔元件在单位温度变化所引起的霍尔电动势的变化；使用温度范围：是指霍尔元件在正常使用的温度范围。
6.3霍尔元件存在不等位电势的主要原因有哪些？如何对其进行补偿？补偿的原理是什么？答：霍尔元件存在不等位电势的主要原因：（1）由于两个霍尔电压极在制作时不可能绝对对称地焊接在霍尔元件两侧；（2）输入电流极的端面接触不良；（3）所用材料不均匀；（4）霍尔元件的厚度不均匀。
传感器思考题与习题答案传感器思考题与习题答案近年来，随着科技的飞速发展，传感器技术也越来越受到人们的关注。
传感器作为现代科技的重要组成部分，广泛应用于各行各业。
不仅在工业领域，如制造业和自动化控制系统中发挥着重要作用，也在日常生活中扮演着不可或缺的角色。
本文将通过一些思考题和习题，来探讨传感器的原理、应用和未来发展方向。
一、思考题1. 传感器的定义是什么？它在现代科技中的地位和作用是什么？传感器是一种能够将非电信号转化为电信号的设备，用于检测和测量各种物理量。
它在现代科技中起到了至关重要的作用，可以说是实现自动化和智能化的关键。
传感器可以感知和获取环境中的信息，将其转化为可处理的电信号，为后续的数据处理和控制提供了基础。
2. 传感器的工作原理是什么？请举例说明。
传感器的工作原理主要是通过感受到的物理量对其进行测量，并将其转化为电信号输出。
例如，温度传感器可以通过感知环境中的温度变化，将其转化为电阻值的变化，再通过电路进行放大和处理，最终输出一个与温度相关的电信号。
3. 传感器的分类有哪些？请简要介绍。
传感器可以按照测量的物理量进行分类，常见的分类有温度传感器、压力传感器、湿度传感器、光电传感器等。
此外，还可以按照工作原理进行分类，如电阻型传感器、电容型传感器、电感型传感器等。
4. 传感器在工业领域中的应用有哪些？请列举几个例子。
传感器在工业领域中有广泛的应用，例如在制造业中，可以用于检测生产线上的物料流、产品质量等；在自动化控制系统中，可以用于监测设备状态、控制生产过程等；在环境保护中，可以用于监测空气质量、水质污染等。
二、习题答案1. 什么是温度传感器？它的工作原理是什么？温度传感器是一种用于检测和测量环境中温度的传感器。
它的工作原理一般是利用温度对电阻值的影响。
常见的温度传感器有热电偶和热敏电阻。
热电偶是利用两种不同金属的热电势差来测量温度变化，而热敏电阻则是利用材料的电阻值随温度变化而变化来测量温度。
传感器课后题及答案第1章传感器特性1．什么是传感器？2．传感器哪几个部分组成？分别起到什么作用？ 3. 传感器特性在检测系统中起到什么作用？ 4．解释下列名词术语：1)敏感元件;2)传感器; 3)信号调理器;4)变送器。
5．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？6．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。
当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。
7．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=，用它测量频率为400的正弦外力，幅植比ε=时。
又为多少？相角各为多少？8．某二阶传感器固有频率f0=10KHz，阻尼比ε=若幅度误差小于3%，试求：决定此传感器的工作频率。
9. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。
10. 某测量系统传感器、放大器和记录仪组成，各环节的灵敏度为： S1=/℃、S2=/mV、S3=/V，求系统的总的灵敏度。
11．测得某检测装置的一组输入输出数据如下： a)试用最小二乘法拟合直线，求其线性度和灵敏度； b)用C语言编制程序在微机上实现。
12．某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。
13．某传感器为一阶系统，当受阶跃函数作用时，在t=0时，输出为10mV;t→∞时，输出为100mV;在t=5s时，输出为50mV,试求该传感器的时间常数。
14．某一阶压力传感器的时间常数为,若阶跃压力从25MPa,试求二倍时间常数的压力和2s后的压力。
15．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
16.已知某压力传感器的测定范围为0～10000Pa，输入特性表示为： y=10(+20XX)请问这种传感器能使用吗？17.某CO2气体传感器在20。
第六章 思考题与习题1、什么是压电效应？答：沿着一定方向对某些电介质加力而使其变形时，在一定表面上产生电荷，当外力取消，又重新回到不带电状态，这一现象称为正压电效应。
当在某些电介质的极化方向上施加电场，这些电介质在一定方向上产生机械变形或机械压力，当外加电场散去，这些变形和应力也随之消失，此即称为逆压电效应。
2、为什么压电传感器不能测量静态物理量？ 答：压电元件送入放大器的输入电压22233)(1i c a m im C C C R R F d U +++=ωω由上式可知，用·当作用在压电元件上的力是静压力（ω=0）时，前置放大器输入电压等于零。
因为电荷就会通过放大器的输入电阻和传感器本身的泄漏电阻漏掉。
所以压电传感器不能测量静态物理量。
3、压电式传感器中采用电荷放大器有何优点？为什么电压灵敏度与电缆长度有关？而电荷灵敏度与电缆长度无关？ 答：p115 ●补充题：1、有一压电晶体，其面积为20mm 2，厚度为10mm ，当受到压力p=10MPa 作用时，求产生的电荷及输出电压：①零度X 切的纵向石英晶体；②利用纵向效应之BaTiO 3（压电陶瓷）。
已知：S=20 mm 2，δ=10mm ，P=10MPa ， 求：Q=？，V=？ 解：①∵ PS d F d Q 1111== 而：)/(1031.21211N c d -⨯= ∴ c PS d Q 10111062.4-⨯== 又∵ SQ S Q C Q U r r a εεδδεε00)/(/=== 而：)/(1085.85.412-0m F r ⨯==εε、 ∴ )(8.5797/0V SQ C Q U r a ===εεδ解②∵ PS d F d Q 3333== 而：)/(10901233N c d -⨯= ∴ c PS d Q 833108.3-⨯== 同上：又∵ SQ S Q C Q U r r a εεδδεε00)/(/=== 而：)/(1085.8120012-0m F r ⨯==εε、∴ )(3.1788/0V SQ C Q U r a ===εεδ2、某压电晶体的电容为1000pF;Kq=2.5C/cm,Cc=3000pF,示波器的输入阻抗为1M Ω和并联电容为50pF,求；①压电晶体的电压灵敏度；②测量系统的高频响应③如系统允许的测量幅值误差为5%,可测最低频率时多少？④如频率为10Hz,允许误差为5%,用并联方式，电容值是多少？已知：pF C M R pF C N c k pF C i i c q a 5013000/5.21000=Ω====；；；； 求： ?%,5,10?%5/)(?=≤==≤∞==i L LC L m im V V C Hz f f F U k k 并联电容④时，③②高频响应，①γγ解①∵ a q V C k k /= ∴ )/(105.29N V k V ⨯= 解②依据教材p113(6-14)式 ∵ ic a m im V C C Cd F U k ++=∞=33/)(；而：3333//d F F d F Q k q ===∴ )/(1017.68N V C C C k k ic a qV ⨯=++=解③依据教材p113(6-15)式 因： 222)(1)()(i c a i c a C C C R C C C R k +++++=ωωω高频响应时：1)(*=∞=k k而：%5)(**≤-k k k Lωγ 则：%95)(1)()(222≥+++++=i c a i c a C C C R C C C R k ωωω其中：;2405010//6⎪⎩⎪⎨⎧==++Ω=≈=L Li c a i i a fpF C C C R R R R πω 解得：Hz f LCL 5.1192==πω 解④因： %5)(**≤-k k k Lωγ 则： %95)(1)()(222≥+++++=i c a i c a C C C R C C C R k ωωω其中：⎩⎨⎧==Ω=≈=fHz f R R R R i i a πω21010//6， 解得：pF C C C C c a 48447=++=3、用石英晶体加速度计及电荷放大器测量机器的振动，已知：加速度计灵敏度为5pC/g,电荷放大器灵敏度为50mV/pC,当机器达到最大加速度值时相应的输出电压幅值为2V ,试求该机器的振动加速度。
已知：ka=5pC/g ，kq=50mV/pC ，Vomax=2V 求：a max =？ 解：因为： Q V k a Q k q a //0==； 则有： a k k V q a =0 所以： g k k V a qa 8max0max ==4、石英晶体压电式传感器，面积为1cm 2，厚度为1mm ，固定在两金属板之间，用来测量通过晶体两面力的变化。
材料的弹性模量是9×1010Pa,电荷灵敏度为2pC/N, 相对介电常数是5.1，材料相对两面间电阻是1014Ω 。
一个20pF 的电容和一个100M Ω的电阻与极板相连。
若所加力F=0.01sin(103t)N,求；①两极板间电压峰一峰值；②晶体厚度的最大变化。
已知：S=1cm 2，δ=1mm ，E=9×1010Pa ，kq=2pC/N ，εr=5.1，Ra=1014Ω，Ci=20pF ，Ri=100M Ω，F=0.01sin(103t) N ，Fmax=0.01 N ，ω=103求：①Vop-p=? ②Δδmax=？ 解①由图知)()(0i a i a C C j G G IU +++=••ω而：••==Q j dtdQI ω所以：2220)()(i a i a C C G G QU +++=ωω则：2220)()(i a i a mm C C G G Q U +++=ωω又因：pC F k Q m q m 02.001.02=⨯== 则有：Vop-p=2Uom=1.5mV 解②因为：δδεσ//∆==SF E则有：δδES F=∆即有：δδESF mm =∆ 所以：m ESF mm 12max 102.222-⨯===∆δδδ 第七章 思考题与习题1、光电式传感器常用光源有哪几种，哪些光源可用作红外光源？答：光电式传感器常用光源有自然光源和人造光源，人造光源包括热辐射光源、气体放电光源、电致发光光源和激光光源。
可作为红外光源的有白炽灯、Nd ：YAG 固体激光器、氦氖激光器、半导体激光器和染料激光器等。
2、光电式传感器常用接收器件有哪几种，各基于什么原理各有什么特点？ 答： 光电式传感器常用接收器件按原理可分为热探测器和光子探测器两类。
热探测器是基于光辐射与物质相互作用的热效应。
它其特点是：对波长没有选择性（具有宽广和平坦的光谱响应），只与接收到的总能量有关，适应于红外探测。
而光子探测器是基于一些物质的光电效应，即利用光子本身能量激发载流子。
其特点是：具有一定的截止波长，只能探测短于这一波长的光线，但它们的响应速度快，灵敏度高，使用广泛。
3、电荷藕合器件有哪几种，各有那几部分组成？答：电荷藕合器件有线阵电荷耦合器件和面阵电荷耦合器件。
它由MOS光敏单元和读出移位寄存器组成。
4、电荷藕合器件中的信号电荷是如何传输的？答：以典型的三相CCD为例说明CCD电荷转移的基本原理。
三相CCD是由每三个栅为一组的间隔紧密的MOS结构组成的阵列。
每相隔两个栅的栅电极连接到同一驱动信号上，亦称时钟脉冲。
三相时钟脉冲的波形如下图所示。
在t1时刻，φ1高电位，φ2、φ3低电位。
此时φ1电极下的表面势最大，势阱最深。
假设此时已有信号电荷（电子）注入，则电荷就被存储在φ1电极下的势阱中。
t2时刻，φ1、φ2为高电位，φ3为低电位，则φ1、φ2下的两个势阱的空阱深度相同，但因φ1下面存储有电荷，则φ1势阱的实际深度比φ2电极下面的势阱浅，φ1下面的电荷将向φ2下转移，直到两个势阱中具有同样多的电荷。
t3时刻，φ2仍为高电位，φ3仍为低电位，而φ1由高到低转变。
此时φ1下的势阱逐渐变浅，使φ1下的剩余电荷继续向φ2下的势阱中转移。
t4时刻，φ2为高电位，φ1、φ3为低电位，φ2下面的势阱最深，信号电荷都被转移到φ2下面的势阱中，这与t1时刻的情况相似，但电荷包向右移动了一个电极的位置。
当经过一个时钟周期T后，电荷包将向右转移三个电极位置，即一个栅周期（也称一位）。
因此，时钟的周期变化，就可使CCD中的电荷包在电极下被转移到输出端，其工作过程从效果上看类似于数字电路中的移位寄存器。
5、简述利用CCD进行工件尺寸测量的原理及测量系统的组成。
答：利用CCD进行工件尺寸测量的原理是根据工件成像轮廓覆盖的光敏单元的数量来计算工件尺寸数据。
如果在光学系统放大率为1/M的装置中，有：2L)=(±NdMd式中：L—工件尺寸；N—覆盖的光敏单元数；d—相邻光敏单元中心距离（±2d 为图像末端两个光敏单元之间可能的最大误差）。
CCD测量系统由光学系统、图像传感器和微处理机等组成。
6、试述用一维PSD进行距离测量的原理。
答：一维PSD结构图如下：由于横向光电效应，当PSD工作在反向偏压状态时（公用极3正电压），流经电极1、2的电流I1和I2与入射光的强度和入射光点的位置有关。
如下式：0101)21(21)21(21I X LI I X L I A A +=-= 由上两式得：L I I I I X A 121221+-⨯=式中：XA 为入射光点位置；L 为PSD 的长度。
显然，通过I 1与I 2可确定入射光点位置X A 。
7、利用由斯乃尔定律推导出的临界角θc 表达式，计算水（n=1.33）与空气（n ≈1）分界面的θc 的值。
已知：n 0=1；n 1=1.33 求：θc=？解： ∵ θθ'=sin sin 01n n 而：θ/=900，θ=θc∴ 01075.48)33.1/1arcsin()/arcsin(===n n c θ8、求n 1=1.46,n 2=1.45的光纤的NA 值；若外部的n 0=1，求最大入射角θc =? 已知：n 1=1.46；n 2=1.45；n 0=1 求：NA=?；θm =？ 解①：173.0)10.213.2()(sin 2/12/122210=-=-==n n n NA C θ解②： ∵ C n NA θsin 0=∴ 0096.9arcsin===n NAc m θθ 9、光纤传感器有哪几种调制方式?答：光纤传感器有3种调制方法，即：光强度调制型、光相位调制型和光偏振态调制型。
10、利用光纤传感器进行位移测量的方法有哪些？简述其工作原理。
答：利用光纤传感器进行位移测量主要有反射方式和瞬逝波方式两种方法。
