电阻串并联规律总结

电阻的串并联与电流的分配电阻是电路中常用的元件之一，它用来限制电流的流动。

在电路中，电阻的串并联以及电流的分配是一项基础且重要的知识。

本文将介绍电阻的串并联以及电流的分配原理、公式推导以及应用案例。

一、电阻的串联与并联1. 串联电阻串联电阻是指将多个电阻依次连接在电路中，形成电流依次流过各个电阻的电路连接方式。

根据基尔霍夫电压定律，串联电阻的总电阻等于各个电阻的电阻之和。

假设有两个电阻 R1 和 R2 串联在一起，它们的电流分别为 I1 和 I2，电源电压为 V，根据 Ohm 定律可得：V = I1 * R1 + I2 * R2根据基尔霍夫电压定律可得：V = (I1 + I2) * R_eq其中 R_eq 为串联电阻的等效电阻。

由上述等式可得：R_eq = R1 + R22. 并联电阻并联电阻是指将多个电阻同时连接在电路中，各个电阻之间共享电压源，电流分别流过各个电阻的电路连接方式。

根据基尔霍夫电流定律，并联电阻的总电流等于各个电阻电流之和。

假设有两个电阻 R1 和 R2 并联在一起，它们的电流分别为 I1 和 I2，根据基尔霍夫电流定律可得：I = I1 + I2根据 Ohm 定律可得：I = V / (R1 + R2)由上述等式可得：1/R_eq = 1/R1 + 1/R2二、电流的分配在并联电路中，电流会根据各个分支的电阻大小进行分配。

根据欧姆定律，电流和电阻成反比例关系，电流会优先流过电阻较小的分支。

假设有两个并联电路分支，分别含有电阻 R1 和电阻 R2，电源电压为 V，根据 Ohm 定律可得：I1 = V / R1I2 = V / R2其中 I1 和 I2 分别为各个分支的电流。

根据以上公式，当 R1 < R2 时，电流 I1 将大于 I2；当 R1 > R2 时，电流 I1 将小于 I2。

三、应用案例1. 电路中的灯泡假设一个电路中有三个灯泡串联，分别为 R1、R2 和 R3。

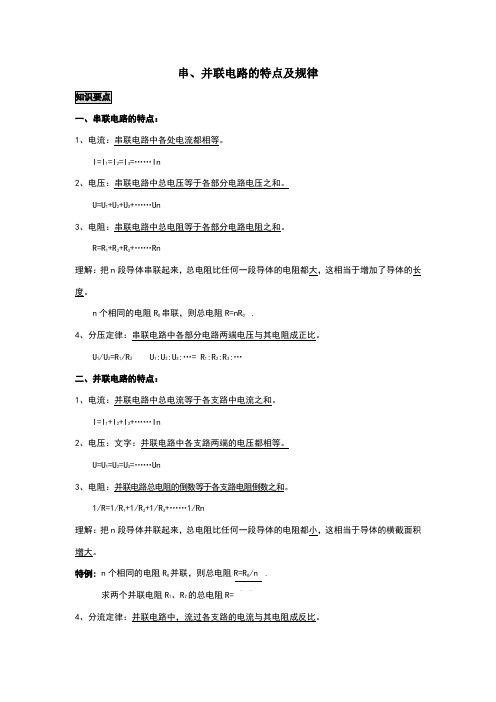

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

I=I 1=I 2=I 3=……In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U 1+U 2+U 3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R 1+R 2+R 3+……Rn理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R 0串联，则总电阻R=nR 0 .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… 二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U 1=U 2=U 3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n . R 1R 2R 1+R 2求两个并联电阻R 1、R 2的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

I 1/I 2= R 2/R 1（口诀：串联分压，并联分流） 总结: 串联： 并联： 典型例题1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8VB ．6VC ．4VD ．2V2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

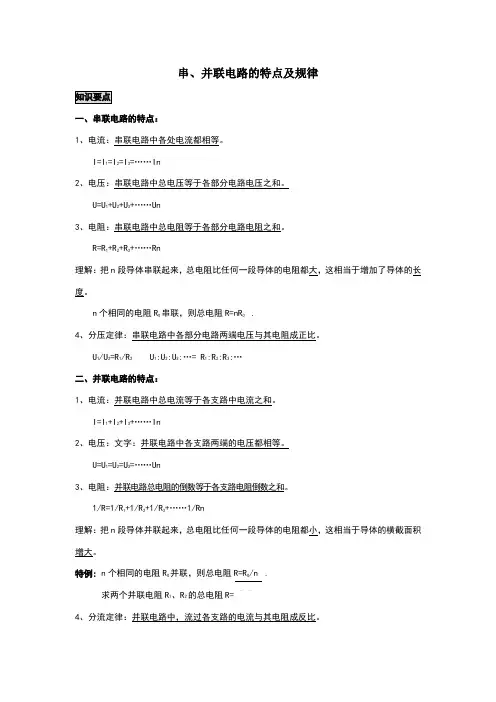

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

I=I 1=I 2=I 3=……In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U 1+U 2+U 3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R 1+R 2+R 3+……Rn理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R 0串联，则总电阻R=nR 0 .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… 二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U 1=U 2=U 3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n .求两个并联电阻R 1、R 2的总电阻R= 4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

R RR +RI 1/I 2= R 2/R 1（口诀：串联分压，并联分流） 总结: 串联：并联：典型例题1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V 2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

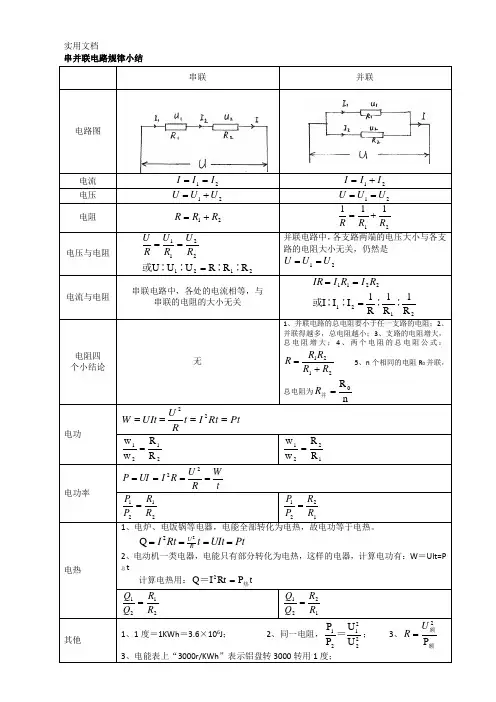

实用文档串并联电路规律小结串联 并联电路图电流 21I I I ==21I I I += 电压 21U U U += 21U U U == 电阻21R R R +=21111R R R += 电压与电阻21212211R ∶R ∶R U ∶U ∶U ===或R U R U R U并联电路中，各支路两端的电压大小与各支路的电阻大小无关，仍然是 21U U U ==电流与电阻串联电路中，各处的电流相等，与串联的电阻的大小无关21212211R 1∶R 1∶R 1I I I ===∶∶或R I R I IR电阻四 个小结论无1、并联电路的总电阻要小于任一支路的电阻；2、并联得越多，总电阻越小；3、支路的电阻增大，总电阻增大；4、两个电阻的总电阻公式：2121R R R R R +=5、n 个相同的电阻R 0并联，总电阻为nR 0=并R电功Pt Rt I t RU UIt W ====222121R R w w = 1221R R w w = 电功率tWR U R I UI P ====222121R R P P = 1221R R P P = 电热1、电炉、电饭锅等电器，电能全部转化为电热，故电功等于电热。

Pt UIt t Rt I R U ====22Q2、电动机一类电器，电能只有部分转化为电热，这样的电器，计算电功有：W ＝UIt=P 总t计算电热用：t P Rt I Q 2热＝=2121R R Q Q = 1221R R Q Q = 其他1、1度＝1KWh ＝3.6×106J ；2、同一电阻，222121U UP P ＝； 3、额额P 2U R = 3、电能表上“3000r/KWh ”表示铝盘转3000转用1度；实用文档例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v，求：其他六个量。

例2、如图已知：R1与R2并联，R1是R2的2倍，总电流I是3安，求通过R1、R2的电流分别是多少？例3、已知：R1=10Ω、R2=20Ω，R3=30Ω，这三只电阻并联后的总电阻是多少欧？并联后三只电阻的电流之比是多少？例4、如图，电阻R1=10Ω,滑动变阻器的电阻范围是0～40Ω，电流表的是量程是0～0.6A，电源电压U=18v，为保证电流表的安全，滑动变阻器连入电路中的电阻范围是多少？例5、如图，电阻R1=10Ω,滑动变阻器的电阻范围是0～40Ω，电压表的是量程是0～3v，电源电压U=4v，为保证电压表的安全，滑动变阻器连入电路中的电阻范围是多少？。

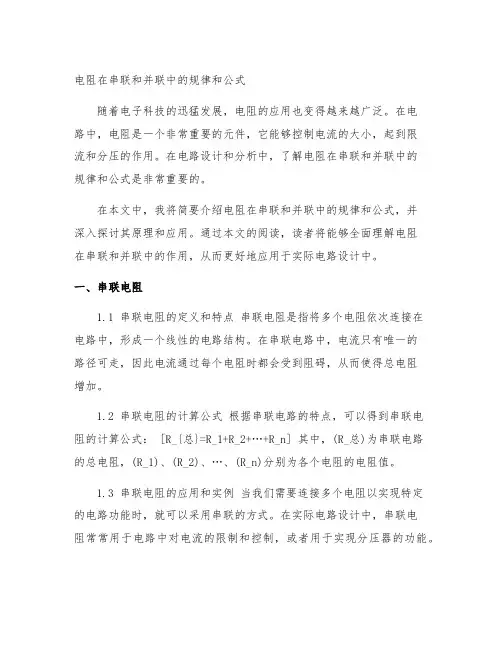

电阻在串联和并联中的规律和公式随着电子科技的迅猛发展，电阻的应用也变得越来越广泛。

在电路中，电阻是一个非常重要的元件，它能够控制电流的大小，起到限流和分压的作用。

在电路设计和分析中，了解电阻在串联和并联中的规律和公式是非常重要的。

在本文中，我将简要介绍电阻在串联和并联中的规律和公式，并深入探讨其原理和应用。

通过本文的阅读，读者将能够全面理解电阻在串联和并联中的作用，从而更好地应用于实际电路设计中。

一、串联电阻1.1 串联电阻的定义和特点串联电阻是指将多个电阻依次连接在电路中，形成一个线性的电路结构。

在串联电路中，电流只有唯一的路径可走，因此电流通过每个电阻时都会受到阻碍，从而使得总电阻增加。

1.2 串联电阻的计算公式根据串联电路的特点，可以得到串联电阻的计算公式： [R_{总}=R_1+R_2+…+R_n] 其中，(R_总)为串联电路的总电阻，(R_1)、(R_2)、…、(R_n)分别为各个电阻的电阻值。

1.3 串联电阻的应用和实例当我们需要连接多个电阻以实现特定的电路功能时，就可以采用串联的方式。

在实际电路设计中，串联电阻常常用于电路中对电流的限制和控制，或者用于实现分压器的功能。

二、并联电阻2.1 并联电阻的定义和特点与串联电阻相反，并联电阻是指将多个电阻同时连接在电路中，形成一个平行的电路结构。

在并联电路中，电流可以选择不同的路径通过电阻，因此总电阻会减小。

2.2 并联电阻的计算公式根据并联电路的特点，可以得到并联电阻的计算公式：[ =++…+ ] 其中，(R_{总})为并联电路的总电阻，(R_1)、(R_2)、…、(R_n)分别为各个电阻的电阻值。

2.3 并联电阻的应用和实例在实际电路设计中，我们常常需要将多个电阻并联以实现特定的功能，例如需要增加电路的负载能力或者提高电路的灵活性。

并联电阻也常用于电路中对电压的限制和控制，或者用于实现分流器的功能。

三、对比和总结3.1 串联电阻和并联电阻的特点对比通过以上的介绍，我们可以看出，串联电阻和并联电阻在电路中分别起到了控制电流和分压、限制电压和分流的作用。

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

I=I 1=I 2=I 3=……In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U 1+U 2+U 3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R 1+R 2+R 3+……Rn理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R 0串联，则总电阻R=nR 0 .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… 二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U 1=U 2=U 3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n .求两个并联电阻R 1、R 2的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

R R R +RI 1/I 2= R 2/R 1（口诀：串联分压，并联分流） 总结: 串联：并联：典型例题1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V 2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

欧姆定律：I=U R
串并联电路
一、串联电路
电流： I=I 1=I 2
电压： U=U 1+U 2
电阻： R=R 1+R 2
分压： U 1:U 2=R 1:R 2 (正比)
工作特点：电流只有一条路径
用电器工作互相影响 二、并联电路
电流： I=I 1+I 2 电压： U=U 1=U 2 电阻： 1R =1R 1+1R 2 分流： I 1:I 2=R 2:R 1 (反比) 工作特点：电流有两条路径 用电器各自独立工作
串联电路：
电流I 处处相等。

用电器两端电压U 与电阻R 成正比。

总电压等于各用电器两端电压之和。

总电阻等于串联的电阻之和。

R 总=R 1+R 2+R 3+……
并联电路：
电压U 处处相等。

用电器两端电流I 与电阻R 成反比。

总电流等于支路电流之和。

总电阻小于任一支路电阻。

功率：P=UI=I 2R=U 2R =P 1+P 2
电压表○V 相当于断路，电阻无限大。

电流表○A 相当于导线，电阻为0。

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

U1/U2=R1/R2U1:U2:U3:…= R1:R2:R3:…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I1+I2+I3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U1=U2=U3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R1+1/R2+1/R3+……1/Rn4串联：并联： 典型例题 1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( )A ．8VB ．6VC ．4VD ．2V2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( )A ．8VB ．6VC ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

4．如图所示，电压U 恒定为8V ，R 1＝12Ω。

滑动变阻器的滑片P 从一端滑到另一端的过程中，电压表的示数从3V 变到6V ，则R 2的阻值为____Ω，滑动变阻器的最大阻值为____Ω。

RR 1电流 I ＝I 1＋I 2 电压U ＝U 1＝U 2电阻R 1＝11R ＋21R 电压和电阻成反比21I I ＝12R R II 1＝1R R5．如图所示是某探究小组测量电阻时所得到的两个定值电阻A 和B 的电流和电压关系的图象，则A 的电阻为_____Ω；若将A 和B 并联接入到电压为15V 的电源两端时，电路中的总电流为______A 。
