钢结构檩条安装技术交底

一、工程概况1. 工程名称：______工程2. 施工单位：______单位3. 施工地点：______地点4. 施工时间：______时间二、檩条安装安全技术交底1. 作业人员安全培训（1）所有参与檩条安装作业的作业人员必须经过专业安全培训，掌握檩条安装的基本技能和安全操作规程。

（2）作业人员应熟悉本工程的相关安全技术文件，如《钢结构工程施工安全规范》、《高处作业安全技术规范》等。

2. 施工现场安全措施（1）施工现场应设置安全警示标志，明确警示区域，确保作业人员安全。

（2）施工现场应设置安全通道，确保作业人员通行顺畅。

（3）施工现场应设置安全防护设施，如安全网、防护栏杆、安全带等，防止坠落事故发生。

3. 檩条安装安全操作规程（1）作业人员必须佩戴安全帽、安全带等个人防护用品。

（2）作业前，应对檩条、吊具、绳索等设备进行检查，确保其完好、牢固。

（3）吊装作业时，吊车司机、指挥人员、挂钩人员等应明确各自职责，确保吊装作业安全。

（4）檩条吊装过程中，应保持檩条平稳，防止摆动和碰撞。

（5）檩条安装过程中，应确保檩条与钢梁连接牢固，防止檩条脱落。

（6）檩条安装完成后，应对檩条进行紧固检查，确保檩条受力均匀。

4. 高处作业安全措施（1）高处作业人员必须佩戴安全带，安全带应系挂在高处作业平台或可靠的固定点上。

（2）高处作业平台应设置安全防护栏杆，防止坠落事故发生。

（3）高处作业时，应使用安全绳索进行固定，防止因意外情况导致坠落。

（4）高处作业人员应穿着防滑鞋，确保作业安全。

5. 应急处理（1）发生安全事故时，立即停止作业，组织人员抢救受伤人员。

（2）及时上报事故情况，按照事故应急预案进行处理。

（3）对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

三、总结1. 本安全技术交底内容为檩条安装作业的安全技术要求，所有参与作业人员必须严格遵守。

2. 作业过程中，如发现安全隐患，应立即停止作业，及时上报并采取措施予以消除。

钢结构檩条连接技术交底介绍本文档旨在介绍钢结构檩条连接技术。

钢结构檩条连接是钢结构中非常重要的一环，直接影响到整个结构的安全和稳定性。

连接类型钢结构檩条连接可以采用多种类型，根据具体需求和结构设计来选择合适的连接方式。

以下是一些常用的连接类型：1. 非焊接连接：- 螺栓连接：通过螺栓将檩条和主体结构连接在一起，适用于较大的受力情况。

- 高强度螺栓连接：使用高强度螺栓代替普通螺栓，提高连接的强度和稳定性。

- 锚栓连接：使用锚栓将檩条固定在混凝土基础上，适用于檩条底部的连接。

2. 焊接连接：- 焊接连接是利用焊接技术将檩条与主体结构之间进行永久连接，常用于强度要求较高的场景。

连接技术要求钢结构檩条连接技术要求严格，确保连接的强度和稳定性。

以下是一些常见的连接技术要求：1. 螺栓预紧力控制：在螺栓连接中，预紧力的控制十分重要，预紧力不足或过大都会影响连接效果。

应根据规范和设计要求进行严格控制。

2. 焊接质量检测：对于焊接连接，需要进行严格的质量检测，确保焊缝牢固、无裂纹等缺陷。

常用的检测方法包括超声波检测、射线检测等。

3. 防腐措施：为了延长檩条连接的使用寿命，常需要采取防腐措施，如喷涂防锈漆、镀锌等。

安全注意事项在进行钢结构檩条连接时，需要注意以下安全事项：1. 工人必须经过专业培训，掌握正确的连接技术和操作流程。

2. 确保使用符合规范要求的连接材料和工具，并按照规范进行选择和使用。

3. 对于高空作业或复杂的连接场景，必须采取防护措施，确保工人的人身安全。

总结钢结构檩条连接技术是钢结构施工中的重要环节，正确选择和应用连接技术，严格遵守技术要求和安全注意事项，可以确保结构的安全和稳定性。

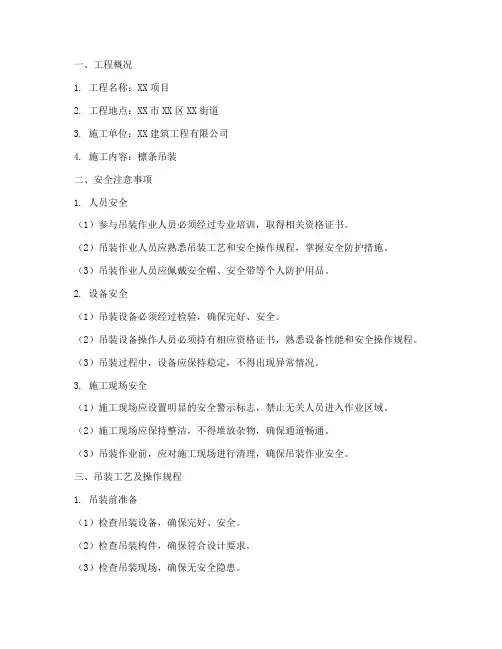

一、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX街道3. 施工单位：XX建筑工程有限公司4. 施工内容：檩条吊装二、安全注意事项1. 人员安全（1）参与吊装作业人员必须经过专业培训，取得相关资格证书。

（2）吊装作业人员应熟悉吊装工艺和安全操作规程，掌握安全防护措施。

（3）吊装作业人员应佩戴安全帽、安全带等个人防护用品。

2. 设备安全（1）吊装设备必须经过检验，确保完好、安全。

（2）吊装设备操作人员必须持有相应资格证书，熟悉设备性能和安全操作规程。

（3）吊装过程中，设备应保持稳定，不得出现异常情况。

3. 施工现场安全（1）施工现场应设置明显的安全警示标志，禁止无关人员进入作业区域。

（2）施工现场应保持整洁，不得堆放杂物，确保通道畅通。

（3）吊装作业前，应对施工现场进行清理，确保吊装作业安全。

三、吊装工艺及操作规程1. 吊装前准备（1）检查吊装设备，确保完好、安全。

（2）检查吊装构件，确保符合设计要求。

（3）检查吊装现场，确保无安全隐患。

2. 吊装过程（1）吊装人员应按照吊装方案进行操作，确保吊装过程安全。

（2）吊装过程中，应保持吊装设备稳定，避免发生倾斜、摆动。

（3）吊装过程中，应确保吊装构件与吊装设备连接牢固。

（4）吊装过程中，应密切关注吊装构件的变形情况，防止出现异常。

3. 吊装结束（1）吊装结束后，应对吊装现场进行清理，确保无安全隐患。

（2）吊装设备应妥善保管，避免损坏。

四、应急处置措施1. 人员伤亡（1）立即组织救援，对受伤人员进行急救。

（2）及时上报事故，配合相关部门进行调查处理。

2. 设备损坏（1）立即停止吊装作业，确保人员安全。

（2）对损坏设备进行修复或更换。

（3）对事故原因进行调查，防止类似事故再次发生。

五、总结为确保檩条吊装作业安全顺利进行，参与作业人员必须严格遵守安全操作规程，加强安全意识，提高自我保护能力。

施工过程中，严格把控每个环节，确保吊装作业安全、高效完成。

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 施工单位：[施工单位]5. 施工班组：[施工班组]二、安全技术要求1. 施工人员必须经过专业培训，取得上岗证，方可上岗操作。

2. 严格按照《冷弯薄壁型钢结构技术规范》GB50018-2002和《门式刚架轻型房屋钢结构技术规程》CECS102：2002等相关规范执行。

3. 檩条材料必须符合设计要求，严禁使用不合格材料。

4. 施工现场应保持整洁，材料堆放整齐，施工工具、设备应完好。

5. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防滑鞋等。

三、施工准备1. 施工前，对施工人员进行安全技术交底，确保施工人员掌握施工安全知识和操作技能。

2. 对施工人员进行安全教育培训，提高安全意识。

3. 检查施工机械、设备、材料是否完好，确保施工安全。

4. 施工现场应设置安全警示标志，如“严禁攀登”、“当心坠落”等。

四、施工步骤及注意事项1. 檩条安装前，检查檩条尺寸、形状是否符合设计要求。

2. 檩条运输、堆放过程中，严禁碰撞、挤压，确保檩条不受损坏。

3. 檩条吊装时，使用起重机吊装，确保吊装过程安全。

4. 檩条吊装到位后，进行固定，确保檩条稳定。

5. 檩条与屋面板连接时，使用自攻螺钉固定，确保连接牢固。

6. 檩条安装过程中，注意检查檩条与屋面板的连接质量，确保连接紧密。

7. 檩条跨度大于4m时，在檩条间跨中位置设置拉条或撑杆，防止檩条侧向位移和扭转。

8. 檩条跨度大于6m时，在檩条跨度三分点处各设一道拉条或撑杆，在屋脊处还应设置斜拉条及撑杆。

9. 当采用圆钢做拉条时，圆钢直径不宜小于10mm，拉条可设在距檩条上翼缘13腹板高度的范围内。

10. 在风吸力作用下，檩条下翼缘受压时，拉条宜在檩条上下翼缘附近适当布置。

11. 拉条应与刚性檩条连接，确保檩条稳定。

12. 檩条上、下翼缘表面均设置压型钢板，并与檩条牢固连接时，可不设拉条和撑杆。

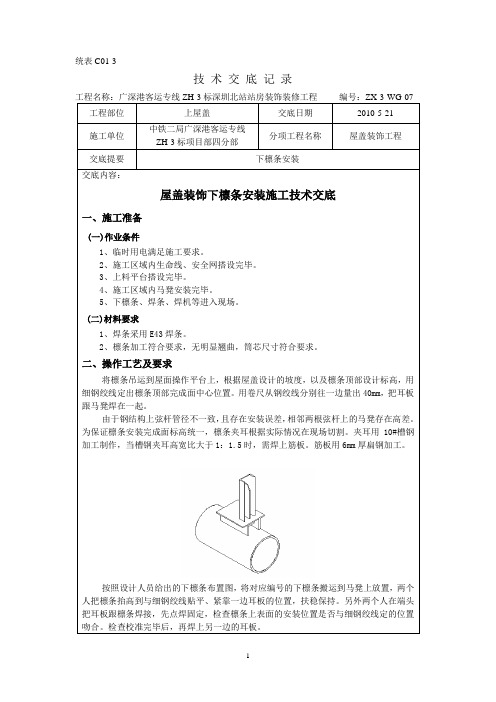

由于钢结构上弦杆管径不一致，且存在安装误差，相邻两根弦杆上的马凳存在高差。为保证檩条安装完成面标高统一，檩条夹耳根据实际情况在现场切割。夹耳用10#槽钢加工制作，当槽钢夹耳高宽比大于1：1.5时，需焊上筋板。筋板用6mm厚扁钢加工。
按照设计人员给出的下檩条布置图，将对应编号的下檩条搬运到马凳上放置，两个人把檩条抬高到与细钢绞线贴平、紧靠一边耳板的位置，扶稳保持。另外两个人在端头把耳板跟檩条焊接，先点焊固定，检查檩条上表面的安装位置是否与细钢绞线定的位置吻合。检查校准完毕后，再焊上另一边的耳板。
三、施工安全
1、进入现场必须遵守安全生产六大纪律。
2、焊工持证上岗，严格遵守气割、电焊“十不烧”规定。
3、施工区域正下方地面上设置警戒线，安排安全员巡查。
4、材料吊运时必须有统一的指挥、统一的信号。有专人监护，非施工人员不得进入危险区。
5、高空作业人员必须正确佩戴双扣安全带，穿着防滑鞋。
6、高空作业人员所佩带的安装工具都必须用绳索牢固的拴在安全带上，避免滑落。
安装好第一根檩条后，下一根檩条套住前一根檩条端部的筒芯，用螺栓组件连接。檩条另一端与耳板焊接牢固，可参照上一根檩条的安装方法。
在檩条安装过程中，需检测檩条倾角及标高，作为第一次测量控制。
下檩条安装示意图1
下檩条安装示意图2
檩条安装示意图3
在檩条安装过程中，需检测檩条倾角及标高，作为第一次测量控制。
相邻两排檩条安装中心距误差小于5mm。
审核：
年月日
交底：
年月日
接受交底：
年月日
本表由施工单位填写，交底人员与接受交底人员各保存一份。
5、下檩条、焊条、焊机等进入现场。
(二)材料要求
1、焊条采用E43焊条。

一、工程概况1. 工程名称：_______项目2. 施工部位：_______区域3. 施工内容：钢墙面檩条安装4. 施工时间：_______至_______二、施工安全注意事项1. 施工前准备- 仔细阅读施工图纸，了解檩条安装的具体要求。

- 熟悉并掌握钢墙面檩条的材料规格、性能及安装工艺。

- 对施工人员进行安全技术培训，确保每位施工人员都清楚了解安全操作规程。

2. 现场安全- 施工现场应设置明显的安全警示标志，防止无关人员进入施工区域。

- 上下立体交叉作业时，应设置安全隔离措施，防止物体坠落伤人。

- 施工区域应保持整洁，防止滑倒事故发生。

3. 个人防护- 施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

- 高处作业时，必须使用安全带，并确保安全带固定牢固。

- 防止触电事故，施工人员应穿戴绝缘手套、绝缘鞋等防护用品。

4. 机械设备安全- 施工前应检查机械设备是否完好，严禁使用存在安全隐患的设备。

- 使用吊装设备时，应确保设备固定牢固，吊装绳索完好。

- 吊装过程中，严禁人员站在吊装绳索下方，防止物体坠落伤人。

三、施工操作步骤及安全要点1. 檩条材料检查- 检查檩条材料是否符合设计要求，是否存在变形、裂纹等问题。

- 检查檩条连接件是否完好，如有损坏应及时更换。

2. 檩条安装- 根据施工图纸，确定檩条安装位置。

- 使用水平尺检查檩条是否水平，确保安装精度。

- 使用螺丝、螺栓等连接件将檩条固定在墙体上，确保连接牢固。

3. 檩条调整- 根据实际情况，对檩条进行调整，确保檩条水平、垂直。

- 调整完成后，再次检查檩条是否固定牢固。

4. 检查验收- 安装完成后，对檩条进行验收，确保安装质量符合要求。

四、施工结束后的安全措施1. 施工结束后，清理施工现场，防止残留物造成安全隐患。

2. 对施工人员进行安全总结，强调安全意识，提高安全素质。

3. 对施工人员进行安全培训，确保施工人员掌握安全操作技能。

五、应急处理1. 如发生安全事故，立即停止施工，迅速采取救援措施。

一、工程概况1. 工程名称：[请填写工程名称]2. 施工单位：[请填写施工单位名称]3. 分部分项工程名称：钢围檩安装4. 交底日期：[请填写交底日期]二、施工准备1. 技术准备：熟悉施工图纸、技术规范及施工方案，确保施工人员掌握钢围檩安装的工艺流程、技术要求和操作规范。

2. 材料准备：备足6091钢管、活络头、钢垫块、钢楔子、工字型钢、槽钢、连接螺栓、钢板等支撑材料，并分类堆放在材料场。

3. 工具准备：准备扳手、电钻、切割机、水准仪、线锤等施工工具。

4. 人员准备：组织施工人员参加安全技术交底，确保施工人员掌握安全操作规程。

三、安全技术措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带，并按要求穿戴劳保用品。

（2）高空作业人员必须系好安全带，并定期检查安全带是否完好。

（3）施工人员应遵守操作规程，不得酒后作业、疲劳作业。

2. 设备安全（1）施工设备应定期检查、维护，确保设备正常运行。

（2）起重机械、切割机等设备操作人员必须持证上岗。

（3）施工过程中，设备周围应设置警戒线，防止无关人员进入。

3. 施工现场安全（1）施工现场应设置安全警示标志，明确危险区域。

（2）施工通道应保持畅通，不得堆放杂物。

（3）施工过程中，应保持现场整洁，及时清理施工垃圾。

4. 钢围檩安装安全（1）钢围檩安装前，应检查支撑体系是否稳固，确保支撑材料符合设计要求。

（2）钢围檩安装过程中，应保持支撑体系的稳定性，防止因支撑不稳定导致安全事故。

（3）安装过程中，应注意焊接作业的安全，防止高温焊渣伤人。

（4）钢围檩安装完成后，应进行验收，确保安装质量符合要求。

四、应急处置1. 施工过程中，如发现安全隐患，应立即停止施工，采取措施排除隐患。

2. 发生安全事故时，应立即启动应急预案，及时救治伤员，并上报相关部门。

五、交底人及接受交底人1. 交底人：[请填写交底人姓名及职务]2. 接受交底人：[请填写接受交底人姓名及职务][请填写接受交底人签名][请填写交底人签名][请填写审核人签名][请填写审核人职务]。

一、交底目的为确保檩条班组在施工过程中能够严格遵守安全技术操作规程，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底内容1. 工作范围及责任（1）工作范围：负责施工现场檩条的制作、安装及维护工作。

（2）责任：班组负责人对施工安全全面负责，班组成员应严格遵守操作规程，确保施工安全。

2. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，正确使用安全带，禁止穿拖鞋、高跟鞋等不安全鞋具。

（2）施工区域应设置安全警示标志，确保施工区域安全。

（3）高空作业时，必须使用安全防护设施，如安全网、安全带等。

（4）施工现场禁止吸烟、使用明火，禁止存放易燃易爆物品。

（5）施工机械、设备应定期检查、保养，确保其正常运行。

3. 檩条制作及安装安全操作规程（1）檩条制作：严格按照设计图纸和施工规范进行制作，确保檩条尺寸、形状符合要求。

（2）檩条运输：使用专用车辆运输，确保檩条在运输过程中不发生变形、损坏。

（3）檩条安装：安装前，对檩条进行质量检查，确保无质量问题；安装过程中，应保持檩条垂直，防止倾斜。

（4）檩条连接：使用合格连接件，确保连接牢固；连接后，进行拉拔试验，检查连接强度。

（5）檩条维护：定期检查檩条，发现损坏、变形等情况，及时进行维修或更换。

4. 应急预案（1）发生火灾：立即启动火灾应急预案，迅速组织人员疏散，使用灭火器等消防设备进行灭火。

（2）人员坠落：立即启动人员坠落应急预案，迅速进行救援，确保人员安全。

（3）设备故障：立即启动设备故障应急预案，排除故障，确保设备正常运行。

三、交底要求1. 班组负责人应组织班组成员认真学习安全技术交底内容，确保每位成员掌握操作规程。

2. 班组成员应严格遵守安全技术操作规程，提高安全意识，确保施工安全。

3. 施工过程中，如发现安全隐患，应及时报告，并采取相应措施予以消除。

4. 定期对班组成员进行安全技术培训，提高安全操作技能。

四、总结本次安全技术交底旨在提高檩条班组的安全意识，确保施工安全。

钢支架安装安全交底
披露内容：
钢檩条安装涉及高空作业、高空坠物、吊装等安全隐患，为保证
施工安全，特作交底如下：
一、吊装钢檩条的安全注意事项：
1、起重司机、起重信号员必须接受专门的安全技术培训，持合格
证上岗，严禁酒后作业。

2、合理安排吊车位置，作业时确定起吊区域，并设警戒标志，必
要时派人监护。

3、作业前必须检查作业环境，吊索具、防护用品，确保操作区域
内没有空闲人员，障碍已排除，钢丝绳、锁扣无缺陷，捆绑正确牢固，钢围檩与其他物件无连接，确定安全后方可作业。

4、挂钩人员应确定好起吊物的重心，选好挂钩位置，按顺序绳，
吊绳不得相互挤压、交叉、绞拧；钢支架安装后，如有必要，负责解
钩的人员可以使用辅助工具。

5、正式起吊前要先检查法兰的连接，确认连接牢固后先试吊，吊
钩缓缓升起，待吊绳绷紧稍停，起重不得过高；试吊中，信号工、挂
钩人员、起重司机协调配合，如果发现钢支架的重心偏移或粘附在其
他物体上等，必须停止起吊，采取措施确认安全后方可起吊；如发现
钢围檩有滑动现象，可附加衬垫。

二、钢檩条安装安全注意事项：
1、钢围檩安装过程中，作业区域下方严禁站人，作业高度在2米
以上必须配备安全带，安全带必须高挂低用，防止人员摔落。

2、钢围檩安装时人工摆正钢围檩，只有在柔性端和固定端的位置
与支架和钢檩条的位置最准确后，才能放下钢支架。

3．安装三角撑时，应按规范使用钻具，不使用时要切断电源，防止对人员造成伤害；
4、安装后应定期检查钢檩条，如发现问题及时处理。

5、焊接时应按照规范使用机器和工具，严禁在雨天作业。

12、安装所使用机具应事先检查完好，能够达到使用要求和安全要求。
13、地面指挥人员有义务提醒工人不安全的作业行为并令其改正。
交底人签字：
日期：
接受人（全员）签字：

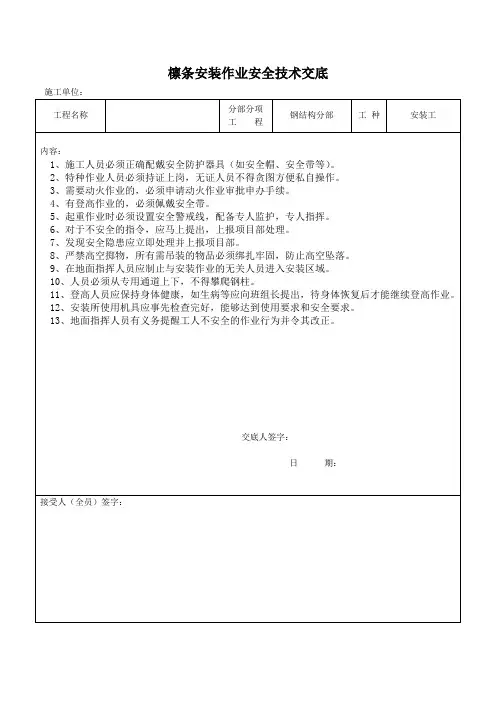

檩条安装作业安全技术交底
施工单位：
工程名称
分部分项工程
钢结构分部
工种
安装工
内容：
1、施工人员必须正确配戴安全防护器具（如安全帽、安全带等）。
2、特种作业人员必须持证上岗，无证人员不得贪图方便私自操作。
3、需要动火作业的，必须申请动火作业审批申办手续。
4、有登高作业的，必须佩戴安全带。
5、起重作业时必须设置安全警戒线，配备专人监护，专人指挥。
6、对于不安全的指令，应马上提出，上报项目部处理。
7、发现安全隐患应立即处理并上报项目部。
8、严禁高空掷物，所有需吊装的物品必须绑扎牢固，防止高空坠落。
9、在地面指挥人员应制止与安装作业的无关人员进入安装区域。
10、人员必须从专用通道上下，不得攀爬钢柱。
11、登高人员应保持身体健康，如生病等应向班组长提出，待身体恢复后才能继续登高作业。

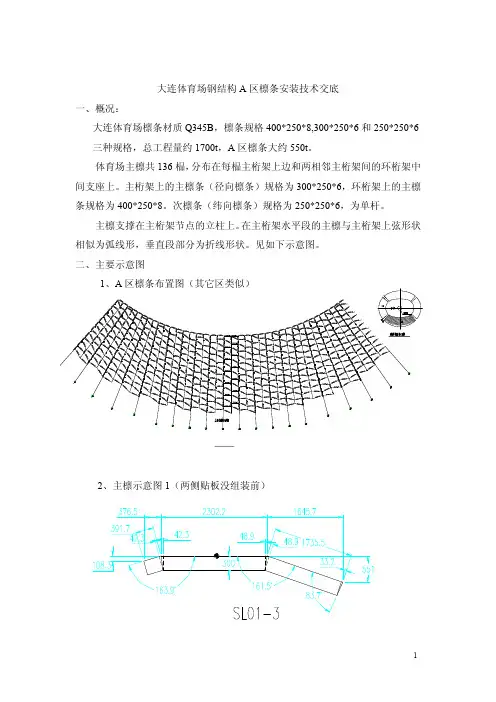

大连体育场钢结构A区檩条安装技术交底一、概况：大连体育场檩条材质Q345B，檩条规格400*250*8,300*250*6和250*250*6三种规格，总工程量约1700t，A区檩条大约550t。

体育场主檩共136榀，分布在每榀主桁架上边和两相邻主桁架间的环桁架中间支座上。

主桁架上的主檩条（径向檩条）规格为300*250*6，环桁架上的主檩条规格为400*250*8。

次檩条（纬向檩条）规格为250*250*6，为单杆。

主檩支撑在主桁架节点的立柱上。

在主桁架水平段的主檩与主桁架上弦形状相似为弧线形，垂直段部分为折线形状。

见如下示意图。

二、主要示意图2、主檩示意图1（两侧贴板没组装前）3、主檩示意图2（两侧贴板没组装前）4、次檩示意图（两端要封堵）5、径向节点6、在环桁架上的主檩节点1（环桁架上弦管上贴皮的）7、在环桁架上的主檩节点2（环桁架上弦管上带支座的）8、主次檩节点（节点两侧贴板和次檩托宜焊接在主檩上）9、节点立柱、托板工厂焊与工地焊及次檩贴板工地焊如下示意。

（未标注者工厂焊）三、大连体育场檩条安装要求1、A区支座布置图如下在主桁架和环桁架上均设置檩条支座立柱，大都在杆件的汇交点，垂直段略有偏移（见图纸）。

主桁架上17-18个，环桁架上9个支座。

示意图如下立柱布置平面图主桁架上支座定位图如下（2）主桁架区域垂直段檩条制作、安装从A区中间向两侧安装即A10A8A7A6A4A3A2A1A12A13、A14、A15、A16、A17、A18、A19A203、安装前要认真进行技术安全交底，使每个操作者都熟悉安装要求。

4、测量放线按图纸给定坐标每榀主檩条应测量放出主要控制坐标点，作为安装基准。

次檩原则上放线后安装，如果主檩安装位置、标高处于受控，则次檩钢管中心线应与檩托中心线重合，但应以所给定坐标为准。

5、安装顺序按轴线从每个区的中间轴线向两侧安装、焊接，以减少焊接变形。

檩条节点上、两侧贴板坡口形式如左下图。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、分部分项工程名称：钢围檩安装工程四、交底日期：[填写日期]五、交底内容：一、工程概况1. 钢围檩主要用于地下工程、桥梁工程等，起到支撑和保护结构的作用。

2. 本工程采用的钢围檩材料为6091钢管，由多节钢管拼成一道支撑，并用法兰螺栓连接。

3. 钢围檩的安装位置在地连墙内壁，支架采用高强螺栓固定角钢焊接成三角支架，支架上安装双H型钢（H4502501620）制成的钢围檩。

二、施工准备1. 准备好各种长度的6091钢管、活络头、钢垫块、钢楔子、工字型钢、槽钢、连接螺栓、钢板等支撑材料，并分类堆放在材料场。

2. 确保进场支撑材料符合设计要求和施工进度要求。

三、安全技术措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带，操作人员必须穿防滑鞋。

（2）高空作业时，必须系好安全带，并使用安全绳。

（3）施工人员应接受专业培训，掌握钢围檩安装技术。

2. 施工现场安全（1）施工现场应设置明显的警示标志，禁止无关人员进入。

（2）施工区域应设置安全通道，确保施工人员通行畅通。

（3）施工过程中，应随时清理施工现场，防止杂物堆积。

3. 施工工艺安全（1）钢围檩安装前，应检查支架、支撑、连接件等是否符合要求。

（2）安装过程中，应按照设计图纸和施工规范进行操作。

（3）焊接过程中，应确保焊接质量，防止火灾事故发生。

4. 焊接安全（1）焊接作业应在通风良好的环境中进行，防止有害气体中毒。

（2）焊接过程中，应采取防尘、防火措施，确保焊接安全。

（3）焊接人员应佩戴防护眼镜、防护手套等个人防护用品。

5. 起重安全（1）起重作业应由专业人员负责，起重工必须持证上岗。

（2）起重过程中，应确保起重机械安全可靠，吊装物品牢固固定。

（3）起重作业区域应设置警示标志，禁止无关人员靠近。

四、交底人签名：职务：[填写职务]日期：[填写日期]五、接受交底人签名：职务：[填写职务]日期：[填写日期]六、审核人签名：职务：[填写职务]日期：[填写日期]注意事项：1. 施工过程中，应严格遵守安全技术措施，确保施工安全。

二、作业条件
1、檩条的安装要在钢结构主体安装校正之后进行。
三、作业要求：
1）所有进入施工现场的人员必须正确佩戴安全帽，高空作业人员必须正确系挂安全带。
2）高空作业人员达到工作位置后，必须挂好安全带再工作，严禁将安全带挂在檩条的边缘。
3）高处作业人员与地面工作人员要口令统一，协调工作。
4）高处作业人员随身携带的工具，材料用完放在专门的工具袋中，防止坠落伤人。地面工作人员要远离高空作业人员的正下方，避免垂直作业。
5）高空作业人员爬高要采用爬梯等攀登工具，禁止直接攀爬建筑物。
6）严禁酒后作业。
7）风力≥5级时禁止高空作业，风力≥7级停止作业。ห้องสมุดไป่ตู้
8）檩条的安装要在钢结构主体安装校正之后进行。
技术负责人：交底人：接交人：
工程名称
工程编号
交底内容：
檩条安装
一、施工准备
1、要求：照施工图及安装方案施工，严格遵守相关规范规程。
2、檩条准备：
1）檩条安装前，必须对檩条的定位标高、孔距和伸出长度等进行检查，并对檩条的编号、外形尺寸、螺孔位置及直径等等进行全面复核。确认符合设计图纸要求后，方可安装。
2）对变形、有缺陷的檩条在地面上事先进行处理。

①檩条布置图、设计说明及其他设计文件；
②材料的产品合格证书、性能检测报告、进场验收记录和复验报告；
③施工记录。
五、成品保护
1、檩条进场后入库存放，安装过程应严格管理，保证不变形，不生锈。
2、安装后应严禁踩踏檩条，防止一切檩条单点受力过大变形。
3、设专人负责成品保护工作,发现有损坏的,要及时恢复。
4、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。
（二）材质准备
檩条、板子，绳子，滑轮
二、质量要求
檩条安装高度误差应在±5mm范围内，弯曲误差应在L/750，且不得大于20mm。
三、工艺流程
材料就位→人员就位（包括做好安全防护措施）→檩条提升→安装檩条→检验
四、施工工艺
1、材料就位:根据安装位置所需要的檩条种类提取檩条，并拿到方便吊装位置。
2、材料清理：材料就位后，应用布等把檩条清理干净。
六、安全措施
1、进入施工现场，必须遵守安全生产六大纪律。
2、吊装前，应检查吊装工具是否符合要求，并进行试吊。
3、高空作业必须系安全带，安全带吊点必须牢靠，在无安全带行走过程中，要四肢着物。
4、登高作业前12小时内不得饮酒，在高空不得说与工作无关的话。
5、高空作业要穿着灵便，穿防滑鞋，禁止穿硬底鞋、塑料低鞋和带钉鞋。
4、门窗洞口必须吊线，保证垂直；做好后先点焊，验证后满焊。
技术负责人：交底人：接交人：
6、五级及五级以上大风和雷、雨天气应暂停施工。
7、高空作业下方严禁站人。
8、工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严格的成品保护措施。

高空作业十不准：
1）高空作业没系安全带不准作业；
2）高空作业没戴安全帽不准作业；
3）高空作业没安装安全网不准作业；
4）高空作业不准赤臂作业；
5）高空作业不准穿硬底鞋（拖鞋）作业；
6）高空作业不准带病作业；
7）高空作业不准双层作业；
8）高空作业不准戏闹；
9）高空作业的脚手架不准用劣质材料；
10）高空作业的物料不准抛投。
3.高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用；
4.攀登和悬空高处作业人员以及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行身体检查；
5.施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全的，必须停止作业；
5.现场作业人员禁止吸烟、追逐打闹，特种工种必须持证上岗；
6.非专职人员不得从事电工作业，临时用电线路架空敷设，并做好绝缘措施，严防刮、砸、碰线缆；
7.吊索具在使用前必须检查，不符合安全要求禁止使用；
8.次檩安装前所有施工区域下方满铺安全网；
9.对临边部位利用50角钢焊接在钢结构上，高度不小于1.2m，间距不大于9米，上下做三道直径8mm的钢丝绳，并挂安全立网；
10.施工人员进行作业前，应检查生命线立柱是否安装牢固，钢丝绳是否有损坏，在检查无松动和损坏后，再进行作业。
高空作业：
1.高空作业人员必须保证时刻将安全带挂在生命线上，高挂低用，对不符合的生命线整改后使用；
2.单位工程施工负责人应对工程的高处作业安全技术负责并建立相应的责任制。施工前，应逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工；

交底人签名
接受交底
负责人签名
交底时间
作业人员签名
本表一式两份，班组自存一份，安全员归档一份
安全员
10.悬空作业处应有可靠的立足处，设置的作业平台，需经项目部验收合格后方可使用。
11.高处安装必须两人配合作业，两人应动作协调，发现问题及时沟通。
12.安装顺序应按《专项方案》或《技术交垂直面内作业。
13.在高处焊接作业时，要清除作业点及下方地面火星溅落所有可能位置的易燃、可燃物品，配备消防器材。作业人员佩戴焊工手套、穿绝缘鞋，持证上岗。
安全技术交底
施工单位名称
单位工程名称
施工部位
单项工程名称
檩条安装
施工现场环境安全生产管理规定
1、遵纪守法，遵守现场文明施工管理规定，举止文明，礼貌待人。
2、爱护环境，保持现场干净整洁；节约水电能源消耗，减少材料浪费。
3、严禁违章指挥，违章操作，违反劳动纪律。集中精力，坚守岗位，未经专业培训不得 从事非本工种作业。
14.电焊机要确保一机一闸一漏，焊钳把线和二次线必须绝缘良好，地线必须使用软铜线。地线应接在焊件上，严禁使用构件、钢筋头等搭接起来代替焊机地线使用。
15.不得利用已安装好的檩条进行攀登、上下。
16.安全带要高挂低用，安全绳、自锁器必须可靠。产禁将安全带挂在操作平台、施工件及檩条等不稳定的物体上。安全带上必须有产品检验合格证，无合格证不准使用。
4、进入施工现场必须佩带安全帽，悬（临）空作业必须系好安全带，严禁在高处向下仍物料。
5、严禁酒后登高作业，禁止穿高跟鞋、拖鞋、赤脚进入施工现场
6、禁止随意拆除、挪动各种防护装置、防护设施、安全标志、消防器材及电器设备等。
分部分项工程针对性安全交底
1.施工人员必熟本工种的安全技术操作程及作业技能，作业进行安全技术交底。不能从事高空作的人员禁止从事高空作业。

技术交底记录工程名称邦士（天津）食品有限公司比歌项目施工单位江苏南通二建集团有限公司交底部位钢柱、斜梁、檩条安装工序名称钢结构工程交底提要：钢柱的安装准备、安装顺序、高强度螺栓安装、安全要点。

一、安装准备：1、根据土建基础图和钢结构安装要求对基础工程进行基础轴线、预埋件的位置和数量、地脚螺栓的位置和数量、以及地脚螺栓、螺母有无缺损的检验；2、施工现场应平整、畅通，水电应接至现场，根据所用吊车的技术数据，计划吊车支放位置与移动次数，并安排好钢构件摆放位置；3、吊装前应严格检查钢构件连接部位的各项尺寸是否符合设计要求，如有误差，在地面修正后方可吊装。

二、安装顺序：原则：安装程序必须保证结构形式稳定的空间体系，并不导致结构永久变形。

1、安装单根钢柱、柱高调整、纵横十字轴线位移、垂直校正、初校（初校锚栓螺母，调整螺母）、固定、超差调整、固定；2、斜梁在地面超平的垫木上用高强度螺栓连接，组装好；3、安装顺序：先从靠近山墙的有柱间支撑的两榀刚架开始，安装本间檩条，支撑隅撑等安装好。

注意：检查刚架垂偏，复测钢柱和斜梁跨度，合格后，用高强度螺栓紧固，用电动扳手初拧，终拧。

以两榀刚架为起点，向房屋另一端顺序安装。

4、除最初安装的两榀刚架外，所有其余刚架间的檩条，墙梁和檐檩的螺栓均应在校准后再行拧紧；5、构件吊点要经计算，绑扎点要采取加强措施，以防止构件大变形及局部变形；6、各种支撑的拧紧强度，以不将构件拉弯为原则；7、不得利用已安装部位的构件起吊其他重物，不得在主要受力部位焊其他构件；8、檩条和墙梁安装时，应将拉条拉紧，但不应将檩条和墙梁拉弯；9、在施工过程中，根据结构空间稳定情况，为防止风力对刚架的倾覆，必要时可拉缆风措施。

三、安装高强度螺栓：1、高强度螺栓连接在施工前应对连接副实物和摩擦面进行检验和复验，合格后才能进入安装施工；2、对每一个连接接头，应先用临时螺栓或冲钉定位，为防止损伤螺纹引起扭矩系数的变化，严禁把高强度螺栓作为临时螺栓使用。
