一、工艺概述

桩板式挡土墙由锚固桩和挡土板组成，它是以锚固桩为主体，挡土板相辅的结构形式。

按弹性理论和悬臂梁的计算方法进行设计，依靠单桩深层锚固及挡土板共同来承受山体或列车的荷载，以保证施工及以后行车的安全。锚固桩的结构形式为矩形，根据计算确定桩身的埋置深度。

桩板式挡土墙适用于高填方地段及路堑地段坡度较陡的山体，可减少大量的土石方施工和大量的土地占用。

二、工艺内容

主要作业内容有：挡土板预制、测量放线、 桩孔开挖、制作安装钢筋骨架、桩身立模、 灌筑桩身混凝土、挡土板安装、墙后填筑。

三、施工准备

1 施工场地必须做好“三通一平”。现场四周设置排水沟，桩孔中积水应经沉淀后排放。施工出土路线应畅通。

2 按施工图纸准确放线，放出中心线和桩径，并认真进行技术复核，经有关部门办理签证手续，才能开挖桩身土方。

3 编制施工组织设计、施工工艺、工序质量控制措施和作业指导书。进行技术交底和技术安全培训。

4 备好各工序所需的机具器材和井下排水、通风、照明设施，并设置观测滑坡变形位移的标志。制定井下作业和撤出人员的安全防护技术措施。

5 预制场地要平整、硬化，与锚固桩工地道路畅通，满足吊机、运板设备的运行。

四、工艺及质量控制流程

桩板式挡土墙施工工艺及质量控制流程如图4所示。

图4 桩板式挡土墙施工工艺及质量控制流程图

五、施工工艺 不合格 开始

测量放线

桩孔开挖

桩孔检查

安装钢筋骨架

安装模板

钢筋安装检查

灌筑桩身混凝土

桩间土体开挖

安装挡土板

挡土板安装检查

挡土板后填筑

桩板墙验收检验

不合格品处置

结束 钢筋骨架绑扎

钢筋骨架检验 挡土板预制

不合格

合格

合格

合格 不合格 合格

不合格

合格

不合格 合格 挡土板检验

1 挡土板预制

1） 构件可采用工厂化预制。在运输过程中要采取有效措施防止构件破损。面板在运输和堆放时要竖立不可平放堆叠。

逆作法桩板墙施工工法

逆作法桩板墙施工工法

一、前言逆作法桩板墙施工工法是一种常用的地基处理方法，通过在地下挖掘出桩孔，并在桩孔内安装钢筋和混凝土，形成桩体，再在桩体上安装钢板堵住桩孔，从而形成了逆作法桩板墙。这种工法具有施工快速、经济省力、地基处理效果好等特点，适用于各种土质情况下的建筑基础处理。

二、工法特点1.施工简便快捷：逆作法桩板墙施工需要的机具设备简单，施工方法简单易学，不需要大量的人员和时间投入，可以提高施工效率。2.经济省力高效：逆作法桩板墙施工的成本较低，不需要大面积的土方开挖和支撑，减少了土方处理和支护的建筑材料使用，同时也减少了施工作业的人力和物力投入。3.操作灵活性高：逆作法桩板墙施工可以根据实际情况灵活调整桩孔的深度和间距，满足设计要求。4.施工过程可控性强：逆作法桩板墙施工可以通过监测和控制施工参数，确保施工过程中的质量和稳定性。

三、适应范围逆作法桩板墙施工工法适用于以下范围：1.建筑基础中需要对土体进行加固和处理的情况。2.建筑基础中需要进行分区处理，避免土体下沉或者变形的情况。3.需要对边坡进行加固和防护的情况。

四、工艺原理逆作法桩板墙施工的理论依据是通过在地下挖孔的同时，将钢筋和混凝土灌注到孔中，形成了桩体，提高了地基的承载能力。然后再在桩体上安装钢板，将桩孔封闭，并起到加固和阻止土体沉降或变形的作用。

施工工法与实际工程之间的联系主要有以下几点：1.通过前期的勘察分析，确定所需的桩孔深度和间距，确定施工参数和施工工艺。2.根据实际情况选择施工机具和设备，并进行现场布置和组织。3.进行土方开挖和桩孔灌注，确保桩孔的稳定和质量。4.安装钢板，固定桩孔，进行防护和加固。5.根据施工过程的实际情况，进行监测和控制，确保施工过程中的安全和质量。

五、施工工艺逆作法桩板墙施工的各个阶段包括：1.勘察和设计：根据设计要求和工地实际情况，确定桩孔深度和间距，确定施工参数和施工工艺。2.机具和设备准备：准备所需的机具和设备，包括挖掘机、钢筋；混凝土搅拌设备等。3.土方开挖：使用挖掘机挖掘桩孔，控制挖掘深度和间距。4.孔内钢筋灌注：在挖掘的桩孔内安装钢筋，通过混凝土搅拌装置将混凝土灌注到孔中，形成桩体。5.安装钢板：将钢板固定在桩体上，并进行定位和连接。6.施工监测和控制：通过对施工参数的监测和控制，确保施工过程中的质量和稳定性。7.完成施工：对施工后的整体进行检测和验收，确保施工质量符合设计要求。

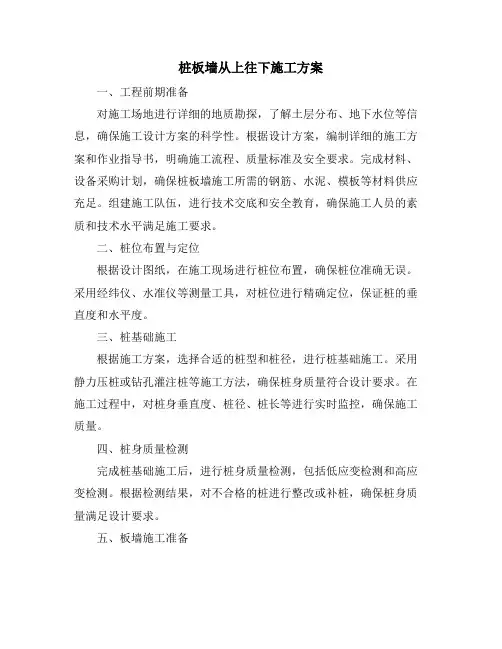

桩板墙从上往下施工方案

一、工程前期准备

对施工场地进行详细的地质勘探，了解土层分布、地下水位等信息，确保施工设计方案的科学性。根据设计方案，编制详细的施工方案和作业指导书，明确施工流程、质量标准及安全要求。完成材料、设备采购计划，确保桩板墙施工所需的钢筋、水泥、模板等材料供应充足。组建施工队伍，进行技术交底和安全教育，确保施工人员的素质和技术水平满足施工要求。

二、桩位布置与定位

根据设计图纸，在施工现场进行桩位布置，确保桩位准确无误。采用经纬仪、水准仪等测量工具，对桩位进行精确定位，保证桩的垂直度和水平度。

三、桩基础施工

根据施工方案，选择合适的桩型和桩径，进行桩基础施工。采用静力压桩或钻孔灌注桩等施工方法，确保桩身质量符合设计要求。在施工过程中，对桩身垂直度、桩径、桩长等进行实时监控，确保施工质量。

四、桩身质量检测

完成桩基础施工后，进行桩身质量检测，包括低应变检测和高应变检测。根据检测结果，对不合格的桩进行整改或补桩，确保桩身质量满足设计要求。

五、板墙施工准备 在桩基础施工完成后，进行板墙施工准备工作，包括模板制作、钢筋加工等。对施工现场进行清理，确保施工环境整洁有序。

六、板墙钢筋骨架制作

根据设计图纸，进行板墙钢筋骨架制作。确保钢筋的规格、数量、间距等符合设计要求，钢筋连接牢固可靠。

七、板墙模板安装

采用木质或钢质模板，根据设计尺寸进行模板制作和安装。确保模板的平整度、垂直度和水平度，满足施工质量要求。

八、混凝土浇筑与养护

在模板安装完成后，进行混凝土浇筑工作。确保混凝土的质量符合设计要求，浇筑过程中注意振捣和排气，避免产生空洞和裂缝。混凝土浇筑完成后，进行养护工作，确保混凝土达到设计强度。

九、施工现场管理

建立健全施工现场管理制度，确保施工进度、质量、安全等方面的有效管理。加强施工现场的协调与沟通，确保施工过程中的问题得到及时解决。对施工现场进行定期检查，确保施工质量符合设计要求。

桩板墙施工技巧及步骤

桩板墙是一种常用于挡土和护坡工程的结构墙体。以下是一些基本的施工技巧和步骤，可以帮助您顺利完成桩板墙的施工。

技巧

1. 合理设计和布置桩板墙：在施工前，确保对桩板墙的设计和布置进行合理的规划。考虑土体的力学特性和墙体的承载能力，选择合适的桩材和板材材料及尺寸。合理设计和布置桩板墙：在施工前，确保对桩板墙的设计和布置进行合理的规划。考虑土体的力学特性和墙体的承载能力，选择合适的桩材和板材材料及尺寸。

2. 桩的安装：桩是桩板墙的主要支撑结构，所以安装的质量至关重要。确保桩的位置准确无误，垂直度和水平度达到要求。选用适当的桩材，如钢筋混凝土桩、钢桩等，并按照施工要求进行安装。桩的安装：桩是桩板墙的主要支撑结构，所以安装的质量至关重要。确保桩的位置准确无误，垂直度和水平度达到要求。选用适当的桩材，如钢筋混凝土桩、钢桩等，并按照施工要求进行安装。

3. 板的安装：在桩的安装完成后，需要将板材安装在桩之间，形成墙体结构。板材的质量要符合施工标准，并确保板与桩之间的连接牢固可靠。板的安装：在桩的安装完成后，需要将板材安装在桩之间，形成墙体结构。板材的质量要符合施工标准，并确保板与桩之间的连接牢固可靠。

4. 墙面处理：在板材安装完成后，对墙面进行必要的处理，如清理、养护等。确保墙面平整、光滑，并保持良好的外观。墙面处理：在板材安装完成后，对墙面进行必要的处理，如清理、养护等。确保墙面平整、光滑，并保持良好的外观。

施工步骤

1. 准备工作：清理施工现场，清除杂物和障碍物，确保施工区域干净整洁。检查施工图纸和设计方案，准备所需的材料和设备。准备工作：清理施工现场，清除杂物和障碍物，确保施工区域干净整洁。检查施工图纸和设计方案，准备所需的材料和设备。

2. 桩的安装：根据设计方案确定桩的位置和数量。在设定的位置挖掘桩孔，根据桩的规格和要求制作桩，并将其安装在预定位置。桩的安装：根据设计方案确定桩的位置和数量。在设定的位置挖掘桩孔，根据桩的规格和要求制作桩，并将其安装在预定位置。
