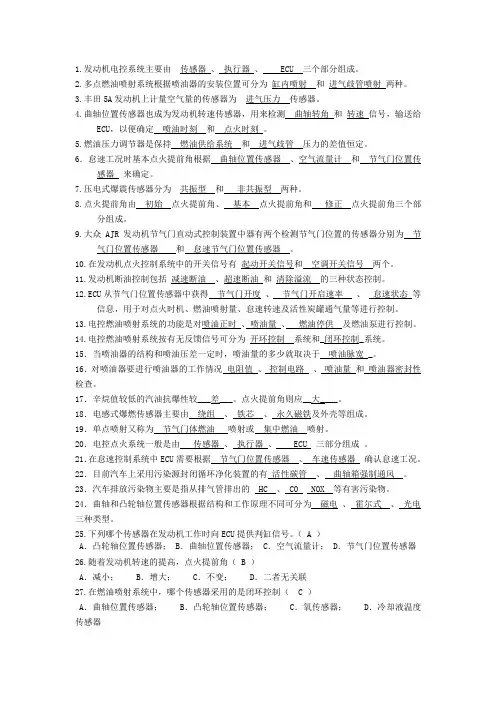

汽车电控期末复习题

1.发动机电控系统主要由 传感器 、 执行器 、 ECU 三个部分组成。

2.多点燃油喷射系统根据喷油器的安装位置可分为 缸内喷射 和 进气歧管喷射 两种。

3.丰田5A发动机上计量空气量的传感器为 进气压力 传感器。

4.曲轴位置传感器也成为发动机转速传感器，用来检测 曲轴转角 和 转速 信号，输送给ECU，以便确定 喷油时刻 和 点火时刻 。

5.燃油压力调节器是保持 燃油供给系统 和 进气歧管 压力的差值恒定。

6．怠速工况时基本点火提前角根据 曲轴位置传感器 、空气流量计 和 节气门位置传感器 来确定。

7.压电式爆震传感器分为 共振型 和 非共振型 两种。

8.点火提前角由 初始 点火提前角、 基本 点火提前角和 修正 点火提前角三个部分组成。

9.大众AJR发动机节气门直动式控制装置中器有两个检测节气门位置的传感器分别为 节气门位置传感器 和 怠速节气门位置传感器 。

10.在发动机点火控制系统中的开关信号有 起动开关信号和 空调开关信号 两个。

11.发动机断油控制包括 减速断油 、超速断油 和 清除溢流 的三种状态控制。

12.ECU从节气门位置传感器中获得 节气门开度 、 节气门开启速率 、 怠速状态 等信息，用于对点火时机、燃油喷射量、怠速转速及活性炭罐通气量等进行控制。

13.电控燃油喷射系统的功能是对喷油正时 、 喷油量 、 燃油停供 及燃油泵进行控制。

14.电控燃油喷射系统按有无反馈信号可分为 开环控制 系统和_闭环控制_系统。

15．当喷油器的结构和喷油压差一定时，喷油量的多少就取决于 喷油脉宽 _。

16．对喷油器要进行喷油器的工作情况 电阻值 、 控制电路 、 喷油量 和 喷油器密封性检查。

17．辛烷值较低的汽油抗爆性较___差___。点火提前角则应__大____。

1 自动控制原理试卷与答案

一、填空题（每空 1 分，共15分）

1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。

2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。

3、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为()Gs，则G(s)为 （用G1(s)与G2(s) 表示）。

4、典型二阶系统极点分布如图1所示，

则无阻尼自然频率n ，

阻尼比 ，

该系统的特征方程为 ，

该系统的单位阶跃响应曲线为 。

5、若某系统的单位脉冲响应为0.20.5()105ttgtee，

则该系统的传递函数G(s)为 。

6、根轨迹起始于 ，终止于 。

7、设某最小相位系统的相频特性为101()()90()tgtgT，则该系统的开环传递函数为 。

8、PI控制器的输入－输出关系的时域表达式是 ，

其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。

二、选择题（每题 2 分，共20分）

1、采用负反馈形式连接后，则 ( )

A、一定能使闭环系统稳定； B、系统动态性能一定会提高；

C、一定能使干扰引起的误差逐渐减小，最后完全消除；

D、需要调整系统的结构参数，才能改善系统性能。

2、下列哪种措施对提高系统的稳定性没有效果 ( )。

2 A、增加开环极点； B、在积分环节外加单位负反馈；

第 1 页 共 2 页 一：为适应汽车安全、节能、舒适和低污染等性能的要求，汽车电子控制装置必须能准确、迅速地处理各种复杂的信息，并以（数字）、（文字）、（图像）的形式显示出来，向驾驶员发出汽车各种工作状态的信号和故障报警信号，而且信息还要精确、可靠。这样现代汽车广泛采用电子仪表，即采用计算机控制数字显示的电子仪表。

二：电子仪表的计算机控制系统由A／D转换器、多路传输、-------------、只读存储器(ROM)和随机存取存储器(RAM)，以及-------------等组成

三：综合信息显示系统所显示的种类（1：地图信息 2：行车信息 3：维修信息4：日历信息 5：空调信息 6：音响系统信息 7：电视广播 8：电话信息 9：后市摄像机信息）。

四：安全气囊简称为（ SRS ），也称为辅助乘员保护系统

五：常规安全气囊组成：(传感器)、（气囊组件）、（安全气囊）和（ECU）等

在技术上，对安全气囊的要求主要有以下几个方面：（1：可靠性高 2：安全可靠 3：灵敏度高 4：有防误爆功能 5：有自动诊断功能。）

.六：测定汽车行驶中的安全距离，目前主要有三种方法：（1：超声波测距 2：激光测距 3：电磁波测距）

七：汽车电动空调系统由以下几部分组成 （由制冷系统、取暖系统、配气系统、控制电路）

-八：网络汽车的特征是：-----------------------------------------------------------------------------------------

.九：空调系统的控制方法可分为------------和-------------------控制两种。

填空题

1：现代汽车广泛采用集中控制系统，它是将多种控制功能集中到一个控制单元上。（√ ）

2：在电控燃油喷射系统中，喷油量控制是最基本也是最重要的控制内容。（√ ）

3：电子控制系统中的信号输入装置是各种传感器。（√ ）

一、填空题。

1.电控发动机的进气系统在进气量具体检测方式上可分为 型与 型两种。

2.电控燃油喷射系统的类型按燃油喷射部位分 、 及节气门体喷射三种。

3.汽车专用万用表也是一种 万用表，它具有检测精度高、测量范围广、抗干扰能力强及 高等特点。

4.故障诊断仪可分为 诊断仪和 诊断仪两大类。

5.汽车专用示波器的主要用来显示汽车电控系统各个传感器工作时实际输入及输出的 ，它将汽车在任何工作中变化的波形随时记录，以供维修人员分析比较判断电控系统故障，而且还能进行某一段电路或某一个 和

的故障分析。

6.采用多点间歇喷射方式的发动机来说，按照喷油时刻与曲轴转角的关系可

分为 和 。

7.最佳点火提前角的组成有 、 和 。

8.发动机综合性能分析仪能对发动机进行 综合性能检测，分析判断发动机在各个不同工况下的工作性能，能对多种车型机械或电子故障进行全面的诊断，该仪器技术含量较高、检测项目全面。

9.柴油机电控系统的开发研究从二十世纪七十年代开始，已经经历了 代。

10.有一定压力的柴油经由共轨分别通向各缸喷油器，喷油器上的电磁阀控制

和 。

11．电控燃油喷射系统按有无反馈信号可分为_____________系统和___________系统。

12.热式空气流量计的主要元件是______________，可分为__________ 和

__________。

13.顺序喷射正时控制其特点是__________________________。
