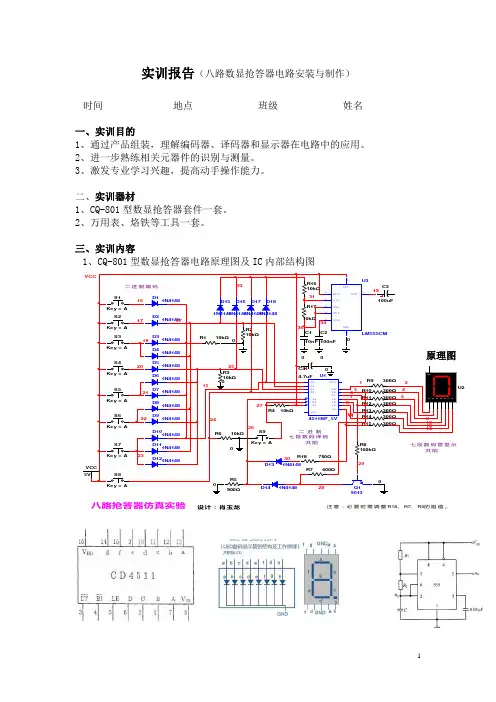

第一篇：八路抢答器实验报告

数字电子设计课程设计

八路智力竞赛抢答器设计

一．实验目的

掌握抢答器的工作原理及其设计方法。

学会用Multisim8软件操作实验内容。

掌握设计性试验的实验方法

二．实验要求

八路智力竞赛抢答器功能要求：

基本功能：

1．设计一个智力竞赛抢答器，可同时供8名选手或8个代表队参加比赛，他们的编号分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是0、1、2、3、4、5、6、7。

2．给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。

3．抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号。此外，要封锁输入电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。

扩展功能：

1．抢答器具有定时抢答的功能。当节目支持人按下“开始”按钮后，要求定时器立即倒计时，并在显示器上显示。

2．参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。

3．如果定时抢答的时间已到，却没有选手抢答，则本次抢答无效，系统封锁输入电路，禁止选手超时后抢答，时间显示器上显示00.三．实验原理

根据对功能要求的简要分析，将定时抢答器电路分为主题电路和扩展电路两部分。主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答器按钮

数字电子设计课程设计

时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。扩展电路完成定时抢答及报警功能。

比赛开始时，接通电源，节目主持人将开关置于“清零”位置，抢答器处于禁止工作状态，编号显示器灭灯，定时显示器上显示设定时间。当节目主持人宣布“抢答开始”，同时将控制开关拨到“开始”位置，抢答器处于工作状态，定时器开始倒计时。若定时时间到，却没有选手抢答时，系统报警，并封锁输入电路，禁止选手超时后抢答。若选手在定时时间内按动抢答按钮时，抢答器要完成以下四项工作：1.优先编码器电路立即分辨出抢答者的编号，并由锁存器进行锁存，然后由译码显示电路显示编号； 2.扬声器发出短暂声响，提醒节目主持人注意； 3.控制电路要对输入编码电路进行封锁，避免其他选手再次进行抢答； 4.控制电路要使定时器停止工作，时间显示器上显示剩余的抢答时间，并保持到主持人将系统清零为止。当选手将问题回答完毕时，主持人操作控制开关，使系统回复到禁止工作状态，以便进行下一轮抢答。

上述方案所示抢答器的工作过程：主持人按动开始抢答的开关后，最先抢答的选手的电平信号先经过优先编码器，再依次经过数据锁存器，此时已经限制了其他选手的抢答，信号再经过译码器和七段数码显示器，将最先抢答的该选手的编号显示出来，并同时产生报警信号，到此完成的是抢答功能；如果没有人抢答，30秒减计数器减到00时也会发出报警信号，此时完成计时功能。

数字电子设计课程设计

它的优点表现在以下几个方面：这种方案原理比较简单。主持人对整体电路的控制只需几个门电路就可完成，不必用特别的芯片来组成控制电路；更容易实现报警提示功能，在有选手抢答后或者计时开始和结束时。既减少了布线使整个电路更直观简单，又降低了产生错误的可能性。

四．实验器材

元器件：74LS48，72LS192，74LS279、74LS148、74LS00、74LS08、74LS32、NE555、CC4511各几个，数码管三个，发光二极管一个，开关、电阻、电容若干



仿 真：Multisim8仿真软件

五．实验步骤

1．抢答电路设计

抢答电路的功能有两个：一是能分辨出选手按按钮的先后，并锁存优先抢答者的编号，供译码显示电路用；二是要使其他选手的按钮操作无效。因此，选用优先编码器74LS148和RS锁存器74LS279以及译码显示电路完成上述功能。

74LS148是一八线-三线优先编码器，该编码器由8个信号输入端，3个二进制输出端，输入输出均为低电平有效。EI为输入使能端，低电平有效，当EI为低电平时，编码器处于工作状态；EO为输出使能端，只有在EI=0，且所有输入都为1时，输出为0；GS表征编码器的工作状态，当且仅当EI为低电平，且输入至少有一各为有效电平时，GS才有效。因此，可根据EI、EO、GS功能扩展端的特点，对电路进行相应控制。编码器在抢答电路中功能是判断抢答者的编号。

74LS279是由4个RS锁存器组成，且均为与非门构成的RS锁存器。其中，1S和3S有两个输入端，S1和S2均为相与的关系。本设计中，将S2均接高电平，仅利用S1控制输出。其引脚图如图四所示，下表为SR锁存器的功能真值表，值得注意的是S和R不能同时为高电平，否则输出不确定。

74LS48为七段显示译码器。该集成译码器设有多个辅助控制端，以增强器件的功能。BI/RBO为灭灯输入，当BI=0时，所有字形熄灭。LT为试灯输入，当LT=0且RBO=1时，显示字形为8，常用于检测自身的好坏。RBI为动态灭灯输入，当LT=1，RBI=0且输入均为0时，输出均为低电平，数码管“灭零”。

译码器74LS48输出高电平有效，用以驱动共阴极数码管。七段显示译码器一般与七段数码显示器相连，共同构成四输入端的数码显示电路。

数字电子设计课程设计

2.定时电路设计

设计中选用十进制同步加/减计数器74LS192进行设计，74LS192是具有置数和清零功能，其引脚图和逻辑图如图1所示，真值表如表5所示。图1 74LS192引脚图和逻辑图

P0、P1、P2、P3——置数并行数据输入； Q0、Q1、Q2、Q3——计数数据输出； CR————————清零端； LD————————置数端；

CPu ———————加法计数CP输入； CPd ———————减法计数CP输入； CO————————进位输出端； BO————————借位输出端。

根据设计要求，需要两片74LS192构成100进制减计数器。由功能真值表可知，只需将个位74LS192的借位输出端BO与十位74LS192的CPd即可实现100进制减计数。值得注意的是，要使其实现减计数，CPu端口必须接高电平。

计数器的时钟脉冲由秒脉冲电路提供。秒脉冲电路由555构成的多谐振荡器构成，如图2所示，谐振荡器无需外加输入信号就能在接通电源自行产生矩形波输出。

数字电子设计课程设计

图2多谐振荡器

因为周期为一秒，所以频率是1赫兹。图中电容的充放电时间分别是： t1=RB×C×ln2≈0.7RB×C

t2=(RA+RB)×C×ln2≈0.7(RA+RB)C 所以555的3端输出的频率为：

f=1/(t1+t2)≈1.43/[(2RA+RB)C] 我们采用的电阻和电容值分别是：RA=15KΩ，R2=68KΩ，C1=10uf,满足上式，即得到的是秒脉冲。

由以上集成芯片设计的定时电路如下图所示。 工作原理： 555构成秒脉冲产生电路为计时电路提供脉冲。抢答开始前主持人闭合开关，74LS192的置数端PL为低电平有效，处于置数状态，数码管显示定时时间。抢答开始，主持人打开开关，计数器处于计数状态，555产生的秒脉冲与十位74LS192借位输出端（其初始状态为高电平）相与。计数器递减计数至00，十位74LS192借位输出端为低电平，计数器停止工作，产生报警。计时期间有人抢答，减计数器停止计时，显示器上显示此刻时间。

3．时序控制电路设计

时序控制电路是抢答器设计的关键，需要完成以下三项功能：

a.主持人将控制开关拨到“开始”位置时，抢答电路和定时电路进入正常抢

数字电子设计课程设计

答工作状态。

b.当竞赛选手按动抢答键时，抢答电路和定时电路停止工作。c.当设定的抢答时间到，无人抢答时抢答电路和定时电路停止工作。

4.抢答器整体电路

通过控制电路将抢答、定时电路进行连接后，构成了抢答器电路的整体设计，总电路图如图17所示：

主电路：

数字电子设计课程设计

六，实验结论

1．主持人将开关拨到开始的位置，抢答电路和定时电路进入正常抢答状态。2.在30秒内当选手按动抢答键，抢答电路和定时电路停止工作，同时数码管显示相应选手的编号。

3.如果在30秒内无人抢答，抢答电路和定时电路停止工作，选手再按抢答键，将不会显示编号，同时定时电路显示00.七．实验小结

通过本次课程设计，不仅有效巩固了本学期所学数电的相关知识，加强了对重要知识点的记忆和理解，还学会如何运用Multisim8仿真进行仿真，以及如何使用面包板进行实物制作，受益匪浅，现总结如下。 本设计的难点在于时序控制电路的设计，如何在第一位抢答者抢答题目后让编码器停止工作；如何使计时电路在抢答后停止倒计时；如何让定时电路和抢答电路同时清零。设计过程中，根据以往抢答器设计思路，及查阅相关资料，可运用74LS279的输出1Q完成上述控制任务。从这一点，折射出自己在平时的学习中较死板，缺乏变通思考的能力。

在电路仿真的过程中，由于Multisim8操作相对较简单，因此在仿真过程中较为顺利。但仿真软件的操作环境比较理想化，实物操作时会受到部分因素的干扰，例如在仿真电路中电路完全没有问题，但当焊接好实物后，定时电路与抢答电路单独运行都没有问题，但互相反馈时互相干扰。最终通过与互相讨论，请教老师，解决了问题。

通过本次实践操作，也让我深刻明白：只有将课本上的理论知识，结合实践不断练习，不断总结提炼，反复思考实践中的经验教训，才能够真正消化为自己的知识。

第二篇：八路抢答器实验报告

八路抢答器的实验报告

一、设计题目

八路抢答器设计

二、设计要求

1.设计一个竞赛抢答器，可同时供8名选手或者8个代表队参加比赛，他们的编号分别是1、2、3、4、5、6、7、8，各用一个抢答器的按钮，按钮的编号与选手的编号相对应。

2.给节目主持人设计一个控制开关，用来控制系统的清零和抢答开始。3.抢答器具有数据锁存、显示的功能和声音提示功能。抢答开始后，若有选手按动按钮，编号立即锁存，在数码管上显示选手的编号，并有声音提示。此外，要封锁其他选手抢答。优先抢答的选手的编号一致保持到主持人将系统清零为止。

三、设计思路

工作原理为：

1.接通电源前，抢答按钮与清零按钮都未按下。接通电源后，主持人清除开关处于工作状态，抢答器处于工作状态，编号显示器显示为0，蜂鸣器未鸣响（为方便控制，电路设计为清除开关按下时是清零状态，未按下时为工作状态）。等一轮抢答完成后（七段数码管显示出优先抢答队员编号，并蜂鸣器鸣响），主持人将清零开关按下数码管清为零，蜂鸣器停止鸣响。然后先后把各队员抢答按钮与主持人清零按钮复位。即可进入下一轮抢答。

原理为：电路中清零按钮控制D触发器集成块74LS175清零端低电平输入，按下时清零端输入为低电平（清零端低电平有效），未按下时输入高电平。清零后D触发器集成块74LS175 Q`端输出全变为高电平，使编码器74HC147（有效输入电平为低电平）无有效低电平输入，七段数码管上显示为0。

2.抢答时，队员按下抢答按钮的时间有先后次序，电路中每个抢答按钮连接一个D触发器，当一抢答按钮按下后其对应的触发器锁存住信号，Q`端输出有效低电平，同时通过反馈电路使D触发器集成块得脉冲信号终止输入，从而使其他D触发器停止工作，抢答后也无法锁存。达到有先输入有先锁存功能。原理为：根据与门功能特点：只要有一低电平输入输出即为低电平。当D触发器集成块74LS175输出端输出一有效低电平后，电路中第7个与门U15A输出即为低电平，而U15A输出信号又与555触发器构成的多谐振荡器输出信号相与，因此只要U15A输出低电平，多谐振荡器产生的脉冲就无法输入，只有当D触发器集成块74LS175输出端输出全为高电平时脉冲才正常输入，各D触发器正常工作。
