拼板工艺流程

不同种类的pcb拼版的流程

不同种类的PCB拼版流程如下：

1. 基板拼板：将两个基板通过可控热压胶合在一起。这种方法主要适用于双面和多层板，优点是结构稳定、性能强，能提高接地和信号隔离效果。但是，这种方式的成本较高，需要精度较高的设备和技术。

2. 备用工艺板拼板：主要应用在大规模、复杂PCB板的生产中，通过备用的工艺板进行拼板。优点是降低工艺过程中的成本、提高生产效率。需要在PCB设计中提前考虑这种方案。

3. 边拼板：通过PCB边缘的制作加工方式，当需要连接多个单面板时，可以通过该方法进行拼接，较为方便，但需要注意拼接的接点。优点是方便快捷，且不容易出现问题，但连接处的稳定性不如基板拼板。

4. 分别进行PCB印刷：先将多个子PCB板制作好，再通过机械化拼接。这种方式较适合处理较小的单面板，但需要注意拼接的位置和方向，以确保整体结构的稳定性。

以上就是不同种类PCB拼版的流程，选择适合的拼版方式能提高生产效率、降低成本，也可以保障PCB的质量和稳定性。

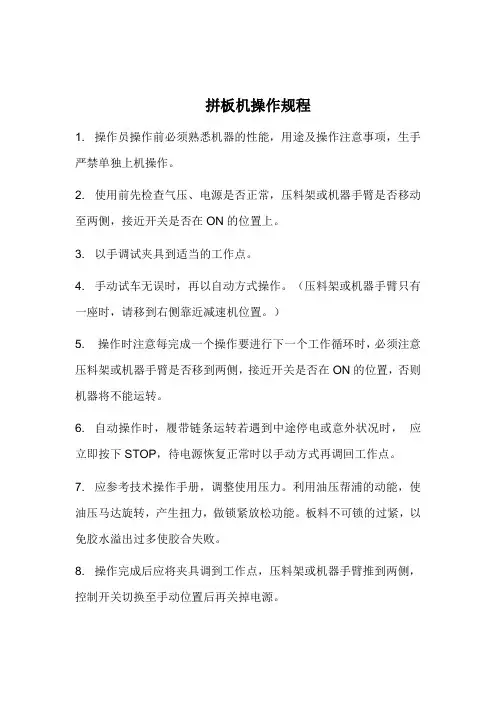

拼板机操作规程

1. 操作员操作前必须熟悉机器的性能，用途及操作注意事项，生手严禁单独上机操作。

2. 使用前先检查气压、电源是否正常，压料架或机器手臂是否移动至两侧，接近开关是否在ON的位置上。

3. 以手调试夹具到适当的工作点。

4. 手动试车无误时，再以自动方式操作。（压料架或机器手臂只有一座时，请移到右侧靠近减速机位置。）

5. 操作时注意每完成一个操作要进行下一个工作循环时，必须注意压料架或机器手臂是否移到两侧，接近开关是否在ON的位置，否则机器将不能运转。

6. 自动操作时，履带链条运转若遇到中途停电或意外状况时， 应立即按下STOP，待电源恢复正常时以手动方式再调回工作点。

7. 应参考技术操作手册，调整使用压力。利用油压帮浦的动能，使油压马达旋转，产生扭力，做锁紧放松功能。板料不可锁的过紧，以免胶水溢出过多使胶合失败。

8. 操作完成后应将夹具调到工作点，压料架或机器手臂推到两侧，控制开关切换至手动位置后再关掉电源。 9. 操作人员因事要离开岗位时必须先关机，杜绝在操作中与人攀谈。

10. 机器运转异常时，应立即停机交专业人员检修，检修时确保电源断开。

11. 下班前必须把机器周围的木屑清理干净，马达上不准积存木屑，并作好设备的日常保养工作。

12. 此机器为专人专用机械，非操作人员严禁开机操作，执意操作者后果自负。

拼板工艺流程

拼板工艺流程是指将多个木材拼接在一起形成一个较大的单块木材的一种加工方法。拼板工艺被广泛应用于家具制造、建筑装饰等领域，它能够提高木材的利用率，减少资源浪费。下面将为大家介绍一下拼板工艺的主要流程。

首先，选择木材。拼板工艺需要使用具有一定大小和规格的木材。这些木材可以是原木经过加工切割得到的，也可以是木材表面修整后形成的木板。

然后，将木材进行去皮、去毛等处理。这些处理可以有效地去除木材表面的杂质和不良物质，使木材更加平整和光滑。同时，还可以使用适当的工具对木材进行打磨，使其达到更好的光洁度和质感。

接下来，对木材进行切割。拼板工艺需要将木材切割成相应的形状和尺寸。这一步需要使用木工切割机或锯床等工具进行。切割时要注意控制好切割的角度和深度，以保证切割的精度和准确度。

然后，进行拼接。将切割好的木材按照一定的方式进行拼接。拼接的方式有很多种，常见的包括直接拼接、榫卯拼接、榫槽拼接等。拼接时需要注意木材的边缘要平整，拼接的角度要恰当，使得拼板后的木材边缘光滑、紧密。

拼接完成后，进行胶合处理。胶合是拼板工艺中非常重要的一步。使用胶水将拼接好的木材固定在一起，使其形成一个坚固的整体。胶水的质量和使用方法都需要注意，以确保胶合效果的牢固和持久。

最后，进行整理和修整。拼板好的木材需要经过整理和修整，以使其表面平整、光滑。这包括对木材边缘的修剪、刮平等处理。修整完成后，还可以进行打磨和质感处理，使木材表面更加美观和舒适。

以上就是拼板工艺的主要流程。拼板工艺凭借其高效、节约的特点，在木材加工领域得到了广泛应用。它可以将原本不符合尺寸要求的小块木材拼接成大块木材，减少浪费，提高资源利用率。同时，拼板后的木材也具备了较高的强度和稳定性，适用于各种家具制造和装饰工作。

百度文库 - 让每个人平等地提升自我

1 实木家具的胶拼工艺

从古至今家具材料均以木材为主体，难以完全替代，究其原因除木材特有性能外，尚包含有人类与木材长期接触，形成了带有情感色彩、深层次的木文化因素在内。在现代熙熙攘攘的都市生活中，实木家具给时尚的室内空间增添了一份还朴归真、回归自然的韵味，实木家具也被意味是高品位生活的象征。

大幅面的木材直接用于家具生产，产品易产生翘曲、开裂、变形等现象，严重影响家具产品的品质，因此，实木家具生产过程中幅面较大的板件均是通过小料加压胶合成宽幅面的集成板。现以松木为例，介绍目前实木家具生产过程中的胶拼工艺流程。

1 准备工作

实木家具在进行胶拼前，首先要进行二次干燥、剔料、横截、纵截和修边等工序。一般刚购买的木材含水率都在15%以上，如果直接进行加工生产，实木家具就会产生开裂、弯曲、结构松动和油漆气泡等损坏。锯材的二次干燥要与产品销售地区的年平均含水率相一致，一般南方的平均含水率在15%左右，北方的平均含水率在12%左右。

此外，实木一些明显的缺陷，如开裂、腐朽、死节、节疤等要进行剔除，通过横截把板材截成一定长度的毛料；通过纵截将毛料，侧边锯切修平，同时去除节疤、凹口等缺陷，把宽幅毛料锯切成合适宽度的毛料以便后期的胶拼。图1为在气动横截机上进行横截加工，图2为在单片纵锯机上进行修边加工。

2 选料

选料阶段主要是对产品不同的质量要求和设计标准，对木材进行筛选。选料时要注意以下几点： 百度文库 - 让每个人平等地提升自我

2 1. 对不同批次的实木要注意木材之间的色彩差异，把木材色差不是很明显的放在一起；

2. 有木材腐朽、节疤、开裂、斜纹等缺陷的材料，按工艺可允许的范围内进行挑选；

3. 将纹理花纹相近或者按设计的要求进行挑选；

4. 对虫蛀材必须杀虫处理，外表及存放物品部位的用材不应使用未经处理带有脂囊的木材；
