护栏、爬梯相关标准完整版本中华⼈民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1范围本部分规定了固定式钢直梯的设计、制造和安装⽅⾯的基本安全要求。
本部分适⽤于⼯业企业内⼯作场所中使⽤的固定式钢直梯（另有标准规定的除外）。
1.2规范性引⽤⽂件：下列⽂件中的条款通过本部分的引⽤⽽成为本部分的条款。
凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本部分。
然⽽，⿎励根据本部分达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本部分。
GB 4053.3 固定式钢梯及平台安全要求第3 部分：⼯业防护栏杆及钢平台GB 50057 建筑物防雷设计规范GB 50205 钢结构⼯程施⼯质量验收规范1.3术语和定义1.3.1固定式钢直梯fixed steel ladder：永久性安装在建筑物或设备上，与⽔平⾯成75°～90°倾⾓主要构件为钢材制造的直梯（见图1）。
1.3.2梯梁（梯框）stile（rail）：⽤来安装踏棍或其它横向承载件的梯⼦侧边构件。
1.3.3踏棍rung：供使⽤者上下梯时脚踩踏的梯⼦构件。
1.3.4护笼（安全护笼）cage（cage guard）：安装在梯梁或固定结构上，封闭梯⼦周围攀登空间防⽌⼈员坠落的框架结构。
1.3.5⽀撑support：⽤来将钢直梯固定在建筑物或设备上的构件。
1.3.6（直梯）扶⼿handrail：钢直梯顶端供攀登者⼿握的构件。
1.3.7内侧净宽度inside clear width ：两梯梁内侧平⾏于踏棍测量的距离，简称梯宽。
1.3.8梯段⾼度height of the ladder：梯⼦上端基准⾯⾄下端基准⾯间的垂直距离，简称梯⾼。
1.4⼀般要求：1.4.1材料：1.4.1.1钢直梯采⽤钢材的⼒学性能应不低于Q235-B，并具有碳含量合格保证。
1.4.1.2⽀撑宜采⽤⾓钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。
护栏、爬梯标准中华人民共和国国家标准固定式钢梯及平台安全要求 1 钢直梯 1.1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。
本部分适用于工业企业内工作场所中使用的固定式钢直梯另有标准规定的除外。
1.2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本部分。
然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件其最新版本适用于本部分。
GB 4053.3 固定式钢梯及平台安全要求第3 部分工业防护栏杆及钢平台 GB 50057 建筑物防雷设计规范 GB 50205 钢结构工程施工质量验收规范 1.3 术语和定义 1.3.1 固定式钢直梯fixed steel ladder永久性安装在建筑物或设备上与水平面成75?90?倾角主要构件为钢材制造的直梯见图1。
1.3.2 梯梁梯框stilerail用来安装踏棍或其它横向承载件的梯子侧边构件。
1.3.3 踏棍rung供使用者上下梯时脚踩踏的梯子构件。
1.3.4 护笼安全护笼cagecage guard安装在梯梁或固定结构上封闭梯子周围攀登空间防止人员坠落的框架结构。
1.3.5 支撑support用来将钢直梯固定在建筑物或设备上的构件。
1.3.6 直梯扶手handrail钢直梯顶端供攀登者手握的构件。
1.3.7 内侧净宽度inside clear width 两梯梁内侧平行于踏棍测量的距离简称梯宽。
1.3.8 梯段高度height of the ladder梯子上端基准面至下端基准面间的垂直距离简称梯高。
1.4 一般要求 1.4.1 材料 1.4.1.1 钢直梯采用钢材的力学性能应不低于Q235-B并具有碳含量合格保证。
1.4.1.2 支撑宜采用角钢、钢板或钢板焊接成T型钢制作埋没或焊接时必须牢固可靠。

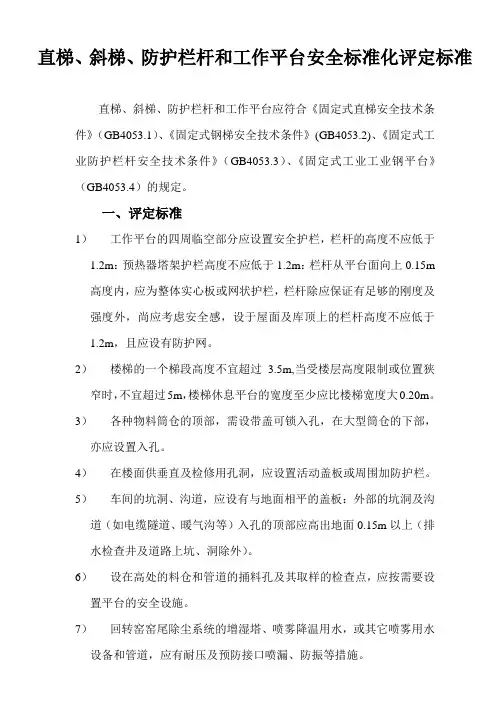

直梯、斜梯、防护栏杆和工作平台安全标准化评定标准直梯、斜梯、防护栏杆和工作平台应符合《固定式直梯安全技术条件》（GB4053.1）、《固定式钢梯安全技术条件》(GB4053.2)、《固定式工业防护栏杆安全技术条件》（GB4053.3）、《固定式工业工业钢平台》（GB4053.4）的规定。
一、评定标准1）工作平台的四周临空部分应设置安全护栏，栏杆的高度不应低于1.2m：预热器塔架护栏高度不应低于1.2m：栏杆从平台面向上0.15m高度内，应为整体实心板或网状护栏，栏杆除应保证有足够的刚度及强度外，尚应考虑安全感，设于屋面及库顶上的栏杆高度不应低于1.2m，且应设有防护网。
2）楼梯的一个梯段高度不宜超过3.5m,当受楼层高度限制或位置狭窄时，不宜超过5m，楼梯休息平台的宽度至少应比楼梯宽度大0.20m。
3）各种物料筒仓的顶部，需设带盖可锁入孔，在大型筒仓的下部，亦应设置入孔。
4）在楼面供垂直及检修用孔洞，应设置活动盖板或周围加防护栏。
5）车间的坑洞、沟道，应设有与地面相平的盖板：外部的坑洞及沟道（如电缆隧道、暖气沟等）入孔的顶部应高出地面0.15m以上（排水检查井及道路上坑、洞除外）。
6）设在高处的料仓和管道的捅料孔及其取样的检查点，应按需要设置平台的安全设施。
7）回转窑窑尾除尘系统的增湿塔、喷雾降温用水，或其它喷雾用水设备和管道，应有耐压及预防接口喷漏、防振等措施。
8）各种物料筒仓的顶部应设置可锁入孔门，在直径15m以上的筒仓的下部应设置可锁入空门。
二、技术要求防护栏杆1）防护栏杆的高度宜为1200mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200 mm。
2）栏杆的全部构件采用性能不低于Q235—A·F的钢材制造。
3）栏杆的结构宜采用焊接，焊接要求应符合GBJ 205的技术规定。
当不便焊接时，也可用螺栓连接，但必须保证结构强度。
4）扶手宜采用外径φ33.5～50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5～50mm钢管，立柱间隙宜为1000mm。

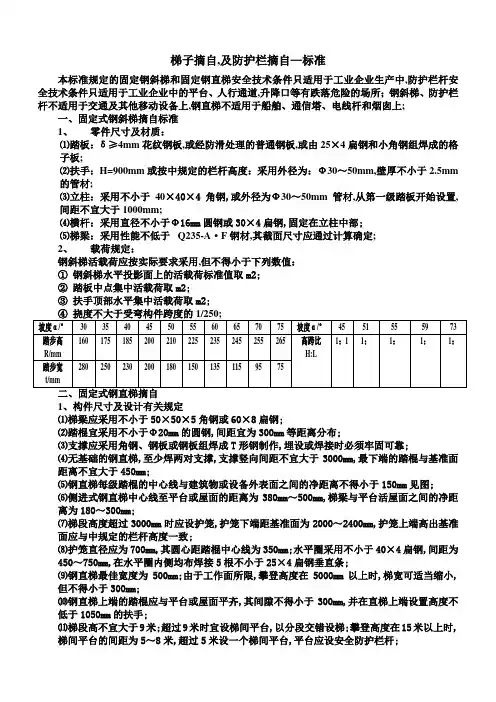

梯子摘自,及防护栏摘自—标准本标准规定的固定钢斜梯和固定钢直梯安全技术条件只适用于工业企业生产中,防护栏杆安全技术条件只适用于工业企业中的平台、人行通道,升降口等有跌落危险的场所；钢斜梯、防护栏杆不适用于交通及其他移动设备上,钢直梯不适用于船舶、通信塔、电线杆和烟囱上;一、固定式钢斜梯摘自标准1、零件尺寸及材质：⑴踏板：δ≥4mm花纹钢板,或经防滑处理的普通钢板,或由25×4扁钢和小角钢组焊成的格子板;⑵扶手：H=900mm或按中规定的栏杆高度：采用外径为：Ф30～50mm,壁厚不小于2.5mm的管材;⑶立柱：采用不小于40×40×4角钢,或外径为Ф30～50mm管材,从第一级踏板开始设置,间距不宜大于1000mm;⑷横杆：采用直径不小于Ф16mm圆钢或30×4扁钢,固定在立柱中部;⑸梯梁：采用性能不低于Q235-A·F钢材,其截面尺寸应通过计算确定;2、载荷规定：钢斜梯活载荷应按实际要求采用,但不得小于下列数值：①钢斜梯水平投影面上的活载荷标准值取m2;②踏板中点集中活载荷取m2;③扶手顶部水平集中活载荷取m2;1、构件尺寸及设计有关规定⑴梯梁应采用不小于50×50×5角钢或60×8扁钢;⑵踏棍宜采用不小于Φ20mm的圆钢,间距宜为300mm等距离分布;⑶支撑应采用角钢、钢板或钢板组焊成T形钢制作,埋设或焊接时必须牢固可靠;⑷无基础的钢直梯,至少焊两对支撑,支撑竖向间距不宜大于3000mm,最下端的踏棍与基准面距离不宜大于450mm;⑸钢直梯每级踏棍的中心线与建筑物或设备外表面之间的净距离不得小于150mm见图;⑹侧进式钢直梯中心线至平台或屋面的距离为380mm～500mm,梯梁与平台活屋面之间的净距离为180～300mm;⑺梯段高度超过3000mm时应设护笼,护笼下端距基准面为2000～2400mm,护笼上端高出基准面应与中规定的栏杆高度一致;⑻护笼直径应为700mm,其圆心距踏棍中心线为350mm;水平圈采用不小于40×4扁钢,间距为450～750mm,在水平圈内侧均布焊接5根不小于25×4扁钢垂直条;⑼钢直梯最佳宽度为500mm;由于工作面所限,攀登高度在5000mm以上时,梯宽可适当缩小,但不得小于300mm;⑽钢直梯上端的踏棍应与平台或屋面平齐,其间隙不得小于300mm,并在直梯上端设置高度不低于1050mm的扶手;⑾梯段高不宜大于9米;超过9米时宜设梯间平台,以分段交错设梯;攀登高度在15米以上时,梯间平台的间距为5～8米,超过5米设一个梯间平台,平台应设安全防护栏杆;2、载荷规定：⑴踏棍按在中点承受1KN集中活载荷计算,允许挠度不大于踏棍长度的1/250;⑵梯梁按组焊后其上端承受2KN集中活载荷计算高度按支撑间距选取,无中间支撑时按两端固定点距离选取,长细比不宜大于200;3、固定注意:⑴固定在平台上的钢直梯,应下部固定,其上部的支撑与平台梁固定,在梯梁上开设长圆孔,采用螺栓铰接;⑵固定在设备上的钢直梯当温差较大时,应一个支撑固定,其余支撑均在梯梁上开设长圆孔,采用螺栓铰接;三、固定式工业防护栏杆1、构件尺寸及设计有关规定：⑴防护栏杆的高度宜为1050mm;离地高度小于20米的平台、通道及作业场所的防护栏杆高度不得低于1000mm,离地高度等于或大于20米高的平台、通道及作业场所防护栏杆高度不得低于1200mm;⑵扶手宜采用外径Ф～50mm的钢管, 立柱宜采用不小于50×50×4角钢或Ф～50mm的钢管,立柱间隙宜为1000mm;⑶横杆采用不小于25×4扁钢或Ф16mm的圆钢,横杆与上下构件的净间距不得大于380mm;⑷挡板宜采用不小于100×2扁钢制造;如果平台设有满足挡板功能及强度要求的其他结构边沿时,允许不另设挡板;⑸室外栏杆、挡板与平台间隙为10～20mm,室内不留间隙;⑹栏杆端部必须置立柱或与建筑物牢固连接;2、强度要求：栏杆的设计,必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m;四、钢斜梯、直梯、栏杆共同规定1、钢斜梯梯梁、钢直梯及栏杆的全部构件采用性能不低于Q235-A·F的钢材制造;2、钢斜梯、钢直梯及栏杆全部采用焊接,焊接要求应符合GBJ205-1983的技术规定;当栏杆不便焊接时,也可用螺栓连接,但必须保证其结构强度要求;3、所有结构表面应光滑、无毛刺,安装后不应有歪斜、扭曲、变形及其缺陷;4、钢斜梯、直梯及栏杆安装后表面必须认真除锈,并做防腐涂装;。
固定式工业防护栏杆安全技术条件3 术语3．1 固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施（见图）。
3．2 立柱：栏杆的垂直构件。
3．3 扶手：固定于立柱上端的水平方向设置的防护构件。
3．4 横杆：固定于立柱中部的连接杆件。
3．5 挡板：固定于立柱下部的防护板。
4 技术要求4．1 防护栏杆的高度宜为1050mm。
在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。
4．2 栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。
4．3 栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。
当不便焊接时，也可用螺栓连接，但必须保证第5章规定的结构强度。
4．4 扶手宜采用外径φ33.5~50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5-50mm钢管，立柱间隙宜为1000mm。
4．5 横杆采用不小于25×4扁钢或φ16的圆钢。
横杆与上、下构件的净间距不得大于380mm。
4．6 挡板宜采用不小于100×2扁钢制造。
如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
4．7 室外栏杆、挡板与平台间隙为10~20mm，室内不留间隙。
4．8 栏杆端部必须设置立柱或与建筑物牢固连接。
4．9 所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。
4．10 栏杆表面必须认真除锈，并做防腐涂装。
5 强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。
固定式钢斜梯安全技术条件1 主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。
本标准适用于工业企业中生产用固定式钢斜梯。
本标准不适用于交通及其他移动设备上用的钢斜梯。
2 引用标准GB4053.3 固定式工业防护栏杆安全技术条件GBJ205 钢结构工程施工与验收规范3 术语3．1 固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。
（新）护栏、爬梯相关标准中华⼈民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1范围本部分规定了固定式钢直梯的设计、制造和安装⽅⾯的基本安全要求。
本部分适⽤于⼯业企业内⼯作场所中使⽤的固定式钢直梯（另有标准规定的除外）。
1.2规范性引⽤⽂件：下列⽂件中的条款通过本部分的引⽤⽽成为本部分的条款。
凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本部分。
然⽽，⿎励根据本部分达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本部分。
GB 4053.3 固定式钢梯及平台安全要求第3 部分：⼯业防护栏杆及钢平台GB 50057 建筑物防雷设计规范GB 50205 钢结构⼯程施⼯质量验收规范1.3术语和定义1.3.1固定式钢直梯fixed steel ladder：永久性安装在建筑物或设备上，与⽔平⾯成75°～90°倾⾓主要构件为钢材制造的直梯（见图1）。
1.3.2梯梁（梯框）stile（rail）：⽤来安装踏棍或其它横向承载件的梯⼦侧边构件。
1.3.3踏棍rung：供使⽤者上下梯时脚踩踏的梯⼦构件。
1.3.4护笼（安全护笼）cage（cage guard）：安装在梯梁或固定结构上，封闭梯⼦周围攀登空间防⽌⼈员坠落的框架结构。
1.3.5⽀撑support：⽤来将钢直梯固定在建筑物或设备上的构件。
1.3.6（直梯）扶⼿handrail：钢直梯顶端供攀登者⼿握的构件。
1.3.7内侧净宽度inside clear width ：两梯梁内侧平⾏于踏棍测量的距离，简称梯宽。
1.3.8梯段⾼度height of the ladder：梯⼦上端基准⾯⾄下端基准⾯间的垂直距离，简称梯⾼。
1.4⼀般要求：1.4.1材料：1.4.1.1钢直梯采⽤钢材的⼒学性能应不低于Q235-B，并具有碳含量合格保证。
1.4.1.2⽀撑宜采⽤⾓钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。
中华人民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。
本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。
1.2规范性引用文件：下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB 4053.3 固定式钢梯及平台安全要求第3 部分：工业防护栏杆及钢平台GB 50057 建筑物防雷设计规范GB 50205 钢结构工程施工质量验收规范1.3术语和定义1.3.1固定式钢直梯fixed steel ladder：永久性安装在建筑物或设备上，与水平面成75°～90°倾角主要构件为钢材制造的直梯（见图1）。
1.3.2梯梁（梯框）stile（rail）：用来安装踏棍或其它横向承载件的梯子侧边构件。
1.3.3踏棍rung：供使用者上下梯时脚踩踏的梯子构件。
1.3.4护笼（安全护笼）cage（cage guard）：安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。
1.3.5支撑support：用来将钢直梯固定在建筑物或设备上的构件。
1.3.6（直梯）扶手handrail：钢直梯顶端供攀登者手握的构件。
1.3.7内侧净宽度inside clear width ：两梯梁内侧平行于踏棍测量的距离，简称梯宽。
1.3.8梯段高度height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。
1.4一般要求：1.4.1材料：1.4.1.1钢直梯采用钢材的力学性能应不低于Q235-B，并具有碳含量合格保证。
1.4.1.2支撑宜采用角钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。
建筑防护栏杆强制性条文规定1、民用建筑工程阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，栏杆坚固、耐久的材料制作，并应符合下列规定：1.1、临空处高度在24米以下时，栏杆高度不应低于1.05米;临空高度在24米及以上 (包括中高层住宅) 时,栏杆高度不应低于1.10米。
1.2、栏杆高度应从楼地面或屋面至栏杆扶手顶面的垂直高度计算，如底部有宽度大于或等于0.22米，且高度低于或等于0.45米的可踏部位，应从可踏部位顶面起计算。
1.3、栏杆离楼面或屋面0.10米高度内不宜留空。
1.4、住宅、托儿所、幼儿园、中小学及儿童专用活动场所的栏杆必须采用防止儿童攀登的构造，当采用垂直杆件做栏杆时，其杆件净距不应大于0.11米。
文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所，当采用垂直杆件做栏杆时，其杆件净距也不应大于0.11米。
1.5、民用建筑工程室内楼梯扶手高度自踏步前缘线量起不宜小于0.9米。
靠楼梯井一侧水平扶手长度超过0.5米时，其高度不应小于1.05米。
1.6、自动扶梯和自动人行道栏板应平整、光滑和无突出物，扶手带顶面距自动扶梯前缘、自动人行道踏板面或胶带面的垂直高度不应小于0.9米；扶手带外边至任何障碍物不应小于0.50米，否则应采取措施防止障碍物引起人员伤害。
1.7、住宅工程楼梯井净宽大于0.11米时，必须采取防止儿童攀滑的措施。
2、托儿所、幼儿园、中小学及儿童专用活动场所的楼梯，梯井净宽大于0.20米时，必须采取防止儿童攀滑的措施。
3、托儿所、幼儿园阳台、屋顶平台的护栏净高不应低于1.20米，内侧不应设有支撑。
4、中小学教学楼外廊栏杆（栏板）的高度，不应低于1.10米；室内楼梯栏杆（栏板）的高度不应小于0.90米，室外楼梯栏杆（栏板）的高度不应小于1.10米，不应采用易于攀登的花格栏杆。
5、临空的窗台高度不应低于0.80米(住宅窗台应为0.90米)。
中华人民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。
本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。
1.2规范性引用文件：下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB 4053.3 固定式钢梯及平台安全要求第3 部分：工业防护栏杆及钢平台GB 50057 建筑物防雷设计规范GB 50205 钢结构工程施工质量验收规范1.3术语和定义1.3.1固定式钢直梯fixed steel ladder：永久性安装在建筑物或设备上，与水平面成75°～90°倾角主要构件为钢材制造的直梯（见图1）。
1.3.2梯梁（梯框）stile（rail）：用来安装踏棍或其它横向承载件的梯子侧边构件。
1.3.3踏棍rung：供使用者上下梯时脚踩踏的梯子构件。
1.3.4护笼（安全护笼）cage（cage guard）：安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。
1.3.5支撑support：用来将钢直梯固定在建筑物或设备上的构件。
1.3.6（直梯）扶手handrail：钢直梯顶端供攀登者手握的构件。
1.3.7内侧净宽度inside clear width ：两梯梁内侧平行于踏棍测量的距离，简称梯宽。
1.3.8梯段高度height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。
1.4一般要求：1.4.1材料：1.4.1.1钢直梯采用钢材的力学性能应不低于Q235-B，并具有碳含量合格保证。
1.4.1.2支撑宜采用角钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。
