混凝土空心板设计与施工技术规范
一、前言
混凝土空心板作为一种新型的建筑材料，具有轻质、高强度、隔热、隔声等特点，在建筑行业中得到了广泛的应用。混凝土空心板的设计和施工技术规范对于保证工程质量、提高建筑安全具有重要意义。本文将从混凝土空心板的设计和施工技术两个方面进行详细阐述。
二、混凝土空心板的设计
（一）设计基础
混凝土空心板的设计应当遵循国家有关规范和标准，同时要考虑到建筑物的使用寿命、安全系数等因素。设计时应当确定混凝土空心板的尺寸、布置、数量、荷载、受力形式、构造形式等参数。
（二）混凝土空心板的尺寸
混凝土空心板的尺寸由建筑物的空间尺寸和使用要求决定。在确定混凝土空心板的尺寸时，应当考虑到混凝土空心板自身的承载能力、抗震性能、隔音、隔热性能等因素。
（三）混凝土空心板的布置
混凝土空心板的布置应当考虑建筑物的结构形式、功能要求、荷载等因素。混凝土空心板的布置应当满足以下要求：
1.混凝土空心板的布置应当符合建筑物结构的整体布局，满足建筑物的使用要求。
2.混凝土空心板的布置应当合理，能够保证建筑物的承载能力、抗震性能等要求。
3.混凝土空心板的布置应当考虑到施工方便和经济性。
（四）混凝土空心板的数量
混凝土空心板的数量应当根据建筑物的结构形式、使用要求、荷载等因素进行确定。在确定混凝土空心板的数量时，应当考虑到混凝土空心板的承载能力、抗震性能等因素。
（五）混凝土空心板的荷载
混凝土空心板的荷载包括自重荷载、活荷载、风荷载、地震荷载等。在设计时，应当根据建筑物的使用要求和荷载情况，确定混凝土空心板的荷载。
（六）混凝土空心板的受力形式
混凝土空心板的受力形式包括弯曲、剪切、压力、拉力等。在设计时，应当根据混凝土空心板的形状和荷载情况，确定混凝土空心板的受力形式。
（七）混凝土空心板的构造形式
混凝土空心板的构造形式包括预制和现浇两种。在设计时，应当根据建筑物的使用要求和施工条件，确定混凝土空心板的构造形式。
混凝土空心板标准设计
一、前言
混凝土空心板作为一种常用的建筑材料，在现代建筑中应用广泛。为了保障建筑的结构安全和使用寿命，需要对混凝土空心板的设计进行标准化，以确保其质量和可靠性。
二、设计原则
1. 根据建筑结构和使用要求，确定混凝土空心板的尺寸和厚度。
2. 按照混凝土的强度等级和配合比要求，确定混凝土空心板的材料配合比。
3. 根据混凝土空心板的受力情况，确定钢筋的布置和数量。
4. 合理设计混凝土空心板的预留孔洞和其位置，以方便安装和维修。
三、设计要求
1. 混凝土空心板的强度等级应不低于C25，且应满足相关国家标准的要求。
2. 混凝土空心板应采用预应力或钢筋混凝土结构，以提高其承载能力和抗震能力。
3. 混凝土空心板应符合相关国家标准的尺寸和厚度要求。
4. 混凝土空心板的钢筋应符合相关国家标准的要求，并应根据受力情况进行合理的布置和数量设计。 5. 混凝土空心板的预留孔洞应符合相关国家标准的要求，并应合理布置，以方便安装和维修。
6. 混凝土空心板的表面应平整，无明显缺陷和裂缝。
四、设计计算
1. 混凝土空心板的设计应按照相关国家标准进行计算，包括受力分析和强度验证。
2. 受力分析应考虑混凝土空心板的自重、荷载、温度变形等因素，以确定其内力分布和受力情况。
3. 强度验证应根据受力情况和混凝土材料的特性，进行强度计算和检验。
五、施工要求
1. 混凝土空心板的施工应按照建筑设计图纸和相关国家标准进行，包括混凝土浇筑、钢筋布置、预留孔洞等方面。
2. 混凝土空心板的浇筑应采用机械振捣或手动捣实，以确保混凝土的密实性和质量。
3. 钢筋的布置应按照设计要求进行，保证其数量和位置的准确性和合理性。
4. 预留孔洞的布置应按照设计要求进行，保证其位置和尺寸的准确性和合理性。
5. 混凝土空心板的表面应平整，无明显缺陷和裂缝，以确保其使用寿命和美观度。
六、检验标准
1. 混凝土空心板的检验应按照相关国家标准进行，包括外观质量、尺寸和强度等方面。
简支钢筋混凝土空心板梁桥毕业设计
项目背景
根据项目要求，设计一座简支钢筋混凝土空心板梁桥。该梁桥跨度为20m，车道宽度为6.5m，双向四车道，考虑公路设计荷载。
设计方案
1. 桥墩设计：采用矩形结构，尺寸为1.2m x 1.2m，深度为2.5m，采用C30的混凝土。
2. 梁设计：采用简支梁设计，梁的截面为空心板，通过计算得出梁的高度为2.1m，宽度为1.5m。
3. 基础设计：桥墩基础采用钢筋混凝土挖孔桩基础，桥墩钢筋采用HRB400，钢筋网采用布置直径为10mm，间距为150mm的网格。
施工建议
1. 确保施工现场地势平坦，保持现场清洁，保证环境安全。
2. 梁板制造应在场地制作，保证尺寸精度，减少运输成本。
3. 确保现场的混凝土浇注温度和工艺符合要求，保证混凝土强度和耐久性。 4. 钢筋网的加工应该准确，避免安装时出现问题，进一步保证施工质量。
总结
该简支钢筋混凝土空心板梁桥设计符合设计要求，并提出了可行的施工建议。该设计方案可供施工参考，具体细节需要进一步施工时结合实际情况进行调整。

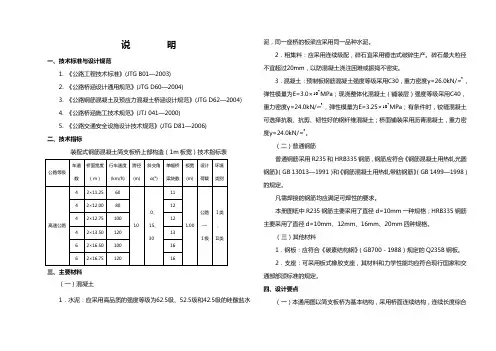

说 明
一、技术标准与设计规范
1. 《公路工程技术标准》(JTG B01—2003)
2. 《公路桥涵设计通用规范》(JTG D60—2004)
3. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—2004)
4. 《公路桥涵施工技术规范》(JTJ 041—2000)
5. 《公路交通安全设施设计技术规范》(JTG D81—2006)
二、技术指标
装配式钢筋混凝土简支板桥上部构造（1m板宽）技术指标表
公路等级 车道
数 桥面宽度（m） 行车速度
(km/h) 跨径(m) 斜交角α(°) 单幅桥梁块数 板宽
(m) 设计
荷载 环境
类别
高速公路 4 2×11.25 60
10 0、
15、
30 11
1.00 公路—
Ⅰ级 Ⅰ类
、
Ⅱ类 4 2×12.00 80 12
4 2×12.75 100 12
4 2×13.50 120 13
6 2×16.50 100 16
6 2×16.75 120 16
三、主要材料
（一）混凝土
1．水泥：应采用高品质的强度等级为62.5级、52.5级和42.5级的硅酸盐水泥，同一座桥的板梁应采用同一品种水泥。
2．粗集料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇注困难或振捣不密实。 3．混凝土：预制板钢筋混凝土强度等级采用C30，重力密度γ=26.0kN/3m，弹性模量为E=3.0×410MPa；现浇整体化混凝土（铺装层）强度等级采用C40，重力密度γ=24.0kN/3m，弹性模量为E=3.25×410MPa；有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土；桥面铺装采用沥青混凝土，重力密度γ=24.0kN/3m。
（二）普通钢筋
普通钢筋采用R235和HRB335钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB 13013—1991）和《钢筋混凝土用热轧带肋钢筋》（GB 1499—1998）的规定。
