金属材料强化方法

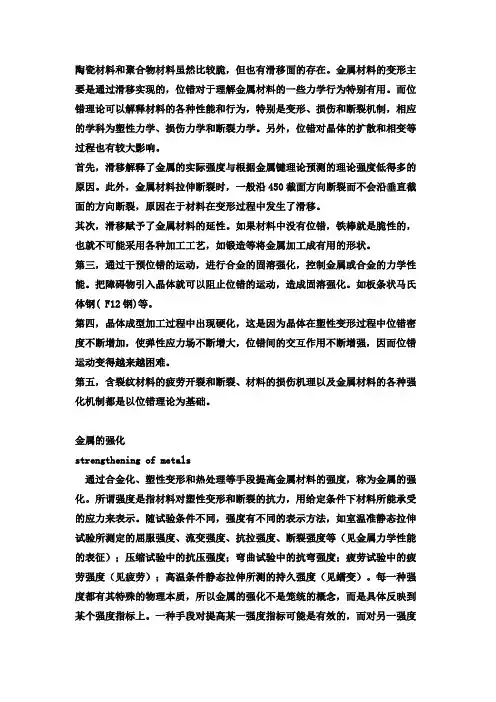

陶瓷材料和聚合物材料虽然比较脆，但也有滑移面的存在。金属材料的变形主要是通过滑移实现的，位错对于理解金属材料的一些力学行为特别有用。而位错理论可以解释材料的各种性能和行为，特别是变形、损伤和断裂机制，相应的学科为塑性力学、损伤力学和断裂力学。另外，位错对晶体的扩散和相变等过程也有较大影响。

首先，滑移解释了金属的实际强度与根据金属键理论预测的理论强度低得多的原因。此外，金属材料拉伸断裂时，一般沿450截面方向断裂而不会沿垂直截面的方向断裂，原因在于材料在变形过程中发生了滑移。

其次，滑移赋予了金属材料的延性。如果材料中没有位错，铁棒就是脆性的，也就不可能采用各种加工工艺，如锻造等将金属加工成有用的形状。

第三，通过干预位错的运动，进行合金的固溶强化，控制金属或合金的力学性能。把障碍物引入晶体就可以阻止位错的运动，造成固溶强化。如板条状马氏体钢( F12钢)等。

第四，晶体成型加工过程中出现硬化，这是因为晶体在塑性变形过程中位错密度不断增加，使弹性应力场不断增大，位错间的交互作用不断增强，因而位错运动变得越来越困难。

第五，含裂纹材料的疲劳开裂和断裂、材料的损伤机理以及金属材料的各种强化机制都是以位错理论为基础。

金属的强化

strengthening of metals

通过合金化、塑性变形和热处理等手段提高金属材料的强度，称为金属的强化。所谓强度是指材料对塑性变形和断裂的抗力，用给定条件下材料所能承受的应力来表示。随试验条件不同，强度有不同的表示方法，如室温准静态拉伸试验所测定的屈服强度、流变强度、抗拉强度、断裂强度等（见金属力学性能的表征）；压缩试验中的抗压强度；弯曲试验中的抗弯强度；疲劳试验中的疲劳强度（见疲劳）；高温条件静态拉伸所测的持久强度（见蠕变）。每一种强度都有其特殊的物理本质，所以金属的强化不是笼统的概念，而是具体反映到某个强度指标上。一种手段对提高某一强度指标可能是有效的，而对另一强度

金属的五种强化机制及实例

1 固溶强化

（1） 纯金属加入合金组元变为固溶体，其强度、硬度将升高而塑性将降低,这个现象称为固溶强化。

（2） 固溶强化的机制是：金属材料的变形主要是依靠位错滑移完成的 ，故凡是可以增大位错滑移阻力的因素都将使变形抗

力增大，从而使材料强化。合金组元溶入基体金属的晶格形成固溶体后 ，不仅使晶格发生畸变，同时使位错密度增加。畸变

产生的应力场与位错周围的弹性应力场交互作用 ，使合金组元的原子聚集在位错线周围形成“气团”。位错滑移时必须克服

气团的钉扎作用，带着气团一起滑移或从气团里挣脱出来 ，使位错滑移所需的切应力增大。

（3）实例：表1列出了几种普通黄铜的强度值 ，它们的显微组织都是单相固溶体 ，但含锌量不同，强度有很大差异。在以 固溶强化作为主要强化方法时，应选择在基体金属中溶解度较大的组元作为合金元素 ，例如在铝合金中加入铜、镁；在镁合

金中加入铝、锌；在铜合金中加入锌、铝、锡、镍 ；在钛合金中加入铝、钒等。

表1 几种普通黄铜的强度（退火状态）

表1儿种普通黄铜的强度（退火状态）

牌 号

HS0 H6S K52

显微组织 *固溶体

0固絡体 a亶涪体 乩固摺■体

（较迦 (.20 n

O2L1) (32 9伍) (38

240 2&) 310 330 3<5O

对同一种固溶体，强度随浓度增加呈曲线关系升高 ，见图1。在浓度较低时，强度升高较快，以后渐趋平缓，大约在原子分数 为50 %时达到极大值。以普通黄铜为例 ：H96的含锌量为4 %， d b为240MPa，与纯铜相比其强度增加 911 %;H90的含锌 量为10 %， d b为260MPa，与H96相比强度仅提高 813 %。

2 细晶强化

（1）晶界上原子排列紊乱，杂质富集，晶体缺陷的密度较大，且晶界两侧晶粒的位向也不同 ，所有这些因素都对位错滑移产

生很大的阻碍作用，从而使强度升高。晶粒越细小 ，晶界总面积就越大，强度越高，这一现象称为细晶强化。

锌合金固溶强化原理

一、引言

锌合金是一种常用的金属材料，在工业生产和日常生活中广泛应用。为了提高锌合金的力学性能，人们采用固溶强化技术进行改性处理。本文将从原理和应用两个方面，对锌合金固溶强化进行详细介绍。

二、锌合金固溶强化的原理

锌合金固溶强化是通过在合金晶体中加入固溶元素，使其溶解于基体中，并与基体原子形成固溶体。固溶元素的加入可以改变合金的晶体结构和晶格常数，从而改变合金的力学性能。

固溶元素的选择是固溶强化的关键。常用的固溶元素有铜、镍、铝等。这些元素与锌形成的固溶体可以增强合金的强度、硬度和耐磨性。此外，固溶元素还可以通过形成析出相，来细化合金的晶粒，提高合金的塑性和韧性。

固溶强化的过程是在一定温度下进行的。合适的温度可以加速固溶元素的溶解和扩散，并促使固溶体的形成。同时，温度的选择还要考虑合金的热稳定性，避免发生相变或晶界腐蚀等问题。

三、锌合金固溶强化的应用

固溶强化技术在锌合金的制备和加工过程中得到了广泛应用。以下是一些典型的应用领域：

1. 锌合金制品

固溶强化可以显著提高锌合金制品的力学性能，使其具有更好的耐磨性和抗拉强度。因此，固溶强化的锌合金常用于汽车零部件、工程机械和电子设备等领域。

2. 锌合金涂层

固溶强化的锌合金可以制备出高硬度、高耐磨的涂层材料。这些涂层广泛应用于防腐、耐磨和装饰等领域，提高了金属制品的使用寿命和外观质量。

3. 锌合金复合材料

锌合金固溶强化技术还可以用于制备锌基复合材料。通过在锌合金中添加纤维增强剂或颗粒增强剂，可以显著提高合金的强度和刚度。这些复合材料在航空航天、交通运输和建筑工程等领域具有广阔的应用前景。

四、结论

锌合金固溶强化技术是一种有效的金属材料改性方法。通过选择合适的固溶元素和调控固溶温度，可以显著提高锌合金的力学性能。固溶强化的锌合金在工业生产和日常生活中得到了广泛应用，为社会发展和人们的生活带来了许多好处。希望本文对锌合金固溶强化原理有所了解，并对相关领域的研究和应用提供一定的参考。

1

什么是固溶处理时效强化

固溶处理时效强化是一种常见的金属材料热处理工艺，在材料科学领域有着重要的应用价值。固溶处理时效强化是通过热处理过程中对金属材料进行固溶处理和时效处理，以达到提高材料强度和硬度的技术手段。在固溶处理时效强化的过程中，通过充分溶解合金元素，使其能够均匀分布在基体中，随后在适当的温度和时间条件下进行时效处理，促使合金元素形成非均匀析出，从而提高材料的强度和硬度。

固溶处理是固溶处理时效强化的第一步，也是最关键的一步。在固溶处理过程中，将金属材料加热至固溶温度，使合金元素溶解在基体之中，形成固溶体。这样做可以消除材料中的析出相和位错团团等缺陷，提高材料的塑性和韧性。固溶处理的温度、时间和冷却速率等参数的选择都将对最终材料性能产生重要影响。

随后是时效处理，时效处理是固溶处理时效强化过程的第二步。在固溶处理完成后，将材料以适当的温度保温一定时间，使合金元素在固溶体中析出，形成细小的析出相。这些析出相能够阻碍位错的移动，增加材料的位错密度并提高材料的强度。时效处理的温度、时间和冷却速率等参数的选择同样对最终的材料性能有着至关重要的影响。

固溶处理时效强化作为一种有效提高金属材料性能的工艺，在航空航天、汽车制造、机械加工等领域得到了广泛的应用。通过固溶处理时效强化，可以显著提高材料的抗拉强度、硬度、耐磨性和耐腐蚀性能，满足不同领域对材料性能的需求。

在实际工程中，固溶处理时效强化需要根据具体材料的合金成分、组织结构和工作条件等因素进行合理设计。针对不同的材料体系和工艺要求，需要科学制定固溶温度、时效温度、保温时间等工艺参数，以实现最佳的强化效果。此外，固溶处理时效强化过程中还需要严格控制加热、冷却和保温过程中的温度变化，避免产生不必要的晶粒长大、相变不完全等缺陷，影响材料的性能。

总的来说，固溶处理时效强化是一种重要的金属材料加工工艺，通过固溶处理和时效处理的有序组合，能够有效提高材料的硬度和强度，改善材料的性能，扩大材料的应用范围，是现代金属材料工程领域不可或缺的技术手段。
