1
目录
一、现场勘测及工程概况 ..................................................................... 1
1.1现场勘测 ................................................................................................. 1
1.2工程概况 ................................................................................................. 1
二、施工现场负荷计算 ........................................................................ 1
2.1设备容量的换算方法 .............................................................................. 1
2.2现场机械设备的配备 .............................................................................. 2
2.3计算设备容量 ......................................................................................... 4
三、现场临时供电方案的确定 .............................................................. 5
3.1供电系统的确定 ...................................................................................... 5

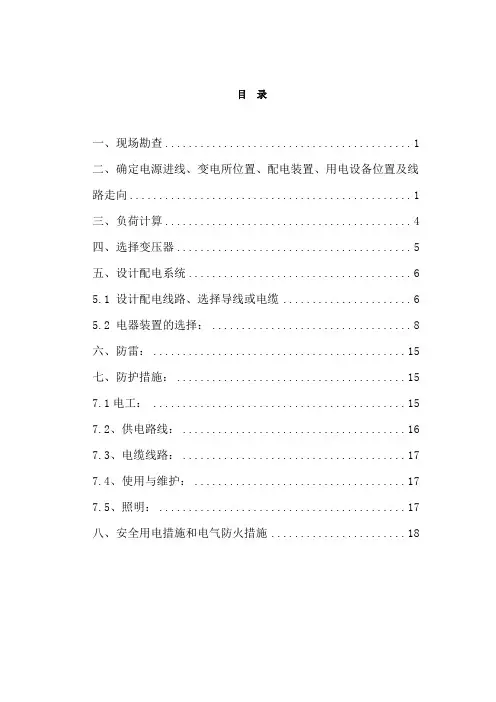

目 录
一、现场勘查 .......................................... 1
二、确定电源进线、变电所位置、配电装置、用电设备位置及线路走向 ................................................ 1
三、负荷计算 .......................................... 4
四、选择变压器 ........................................ 5
五、设计配电系统 ...................................... 6
5.1 设计配电线路、选择导线或电缆 ...................... 6
5.2 电器装置的选择： .................................. 8
六、防雷： ........................................... 15
七、防护措施： ....................................... 15
7.1电工： ........................................... 15
7.2、供电路线： ...................................... 16
7.3、电缆线路： ...................................... 17
7.4、使用与维护： .................................... 17
7.5、照明： .......................................... 17
八、安全用电措施和电气防火措施 ....................... 18
中国金融大厦施工用电专项方案
施工用电控制
安3-6-19
×××××× 工程项目经理部
目 录
安 3-6-19-1 临时用电施工组织设计；……………………（）
19-2 临时用电安全技术交底资料；………………（）
19-3 临时用电验收记录表；………………………（）
19-4 临时用电专项安全检查记录
（每月必须组织一次，可用安4-1表式）；…（）
19-5 接地电阻测定记录表；
（每三个月测定一次，新装电气装置除外）…（）
19-6 绝缘电阻测定记录表（每半年测定一次）；…（）
19-7 电工巡视（维修）工作记录表。………………（）
19-8 ★电工双证………………………………………（）
19-9 安全用电设施交接验收记录……………………（）
填写说明：
1. 临时用电施组，至少包括：现场勘察、所有电气装置、用电设备统计详细资料、负荷计算、导线以及电气布置图等；
2. 临时用电验收记录，开工前验收过后，随着施工进度要求而增设的电气装置、线路必须重新实施验收手续；
3. 电工巡视记录原则上须每天填写。
×××办公楼施工现场临时用电
施 工 组 织 设 计
编制：×××、×××
审核： ×××
批准： ×××
××市××建筑安装工程有限公司
×××年××月××日
施工组织设计审批表
建设单位： ××× 施工单位： ××× 编 制 人： ×××
设计单位： ××× 工程名称： ××× 编制日期： ×××
工
程
处
级
审
批 技术负责人： 审批意见：
工程处有关股(组)室：
公
司
级
审
批 总工程师： 审批意见：
公司有关科(部)室：
施工现场临时用电
（模拟）施工组织设计
建筑施工临时用电组织设计编制参考资料
编制说明：
根据JGJ46-88《施工现场临时用电安全技术规范》的规定：临时用电设备在5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
编制临时用电施工组织设计的目的在于使施工现场临时用电工程的设置有一个科学的遵循，从而保障其运行的安全可靠性，另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全，可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的，首要的，不可少的基础性技术措施。
临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，即所设计的临时用电的要求，同时还要兼顾用电方便和经济。
临时用电施工组织设计的主要内容是；
1、 现场勘测。
现场勘测工作包括：调查测绘现场的地形，地貌，正式工程的位置，上下水等地上、地下管线和沟道的位置，建筑材料，器具堆放位置，生产，生活暂设建筑物位置，用电设备装设位置，以及现场周围环境等。
临时用电施工组织设计的现场勘测工作与建筑工程施工组织设计的现场勘测工作同时进行，或直接借用其勘测资料。
现场勘测资料是整个临时用电施工组织设计的地理环境条件。 2、 负荷计算：
负荷计算主要是根据现场用电情况计算用电设备，用电设备组，以及作为供电电源的变压器或发电机的计算负荷。
计算负荷或被为选择供电变压器和发电机，导线截面，配电箱、开关箱以及电器的主要依据。
负荷计算和发电机以及整个配电系统（配电室、配电箱、开关箱以及配电线路）的设计结合进行。
3、 变电所设计
变电所设计主要是选择确定配电室的位置，配电室的结构，配电装置的布置，配电电器和仪表的选择和确定变电场所内，外的防护设施，选择和确定电源进线，出线走向和内部接线方式，以及接地，接零方式等。
