User Manual Before operating the unit,pleasereadthismanualcarefullyand understandthoroughly. Retain it for future use1 / 152 / 15Product FeaturesSuper image sensor for low illumination video recording. Auto focus, quick light response Full HD 1080P up to 30fps,720P up to 60fps H.264 compressionBuilt-in micro SD card,support up to 32GB Only one button, easy operationultra-integrated pen type design, suitable formeeting recording, evidence recording, andoutdoor sports scenes, etc.Easy download to PC/MAC with USB plugProduct OverviewLens MicrophoneLens Cover SliderReset Hole LED Indicator USB PlugFunction ButtonBasicOperations1.T urning The UnitOn/ Video Recording Press and hold the Function button tillthe blue indicatorturns on,release the button, the green indicator will blink and then turn off, the unitstarts videorecording.Click the Function button again, will stop recording, the blue indicator turns on and the unit ison standby mode.When the video clip lengthis over10 minutes,the unit will save the current clip file, and then restart video recording automatically.Note: Be sure to open the lens cover before recording.2.P hotoShootingEnter Photo Mode:When the unit ison standby mode(the blue indicator keeps on),doubleclick the Function button,the blue and green indicators will blink alternately, the unit entered Photo Mode.3 / 15.Click the Function button once to take a photo, the blue indicator blinks rapidly.Quit the Photo mode:Double click the Function button, the unit will back to Standby Mode, the blue indicator keeps on.3.T urning The Unit OffWhen the unit is on, press and hold the Function button for about 3 seconds,the unit will shut down. Auto power off function:The unit will shut down automatically in following conditions:(1). The battery power is low. The blueindicatorwill blink for seconds, and then the unit will shut down.(2). The memory is full. The blue and greenindicatorswill blinkfor seconds, and then the unit will shut down.(3).If no operation for one minute in Standby Mode, the unit will shut down to save power.4.C harging The Battery4 / 15The unit has an internal, rechargeable battery.The battery can be charged byfollowing ways:1). Plug the unit into your computer USB port.2). Plug the unit to DC5Vbattery charger.During charging, the blue indicator will blink, when the battery power is full, the blue indicator keeps on.5.R eset FunctionWhen the unit works abnormal for illegal operation or other unknown reasons, it needs to bereset.Use a thin stick (e.g. toothpick) to press the Reset button inside the Reset hole. Restart the unit, it will work normally again.6.S etting The UnitPlug the unit into the computer USB port, a new removable disk will appear on the computer screen. Open the removable disk, you will find the file setup.exe under the root directory, double-click the file to run it, following window will appear:5 / 15You can set date/time, frame size, image quality, audiovolume, etc.When thesetting is completed, click the button on the lower left to save the settings.To make the settings take effect, disconnect the unit with computer, and turn the unit on.6 / 157 / 15upgrade and update. Please base on real object.)Caution:Your device is a product of superior design and craftsmanship and should be treated with care. The following suggestions will help you protect your warrantycoverage.Keep the device dry. Precipitation, humidity, and all types of liquids or moisturecan contain minerals that will corrode electronic circuits. If your device doesget wet,allow it to dry completely.The unit may become fairly hot during recording –this is normal. To ensure proper cooling do not block the flow of air to the cover of the unit.Do not drop, knock, or shake the device. Rough handling can break internalcircuit boards and fine mechanics.Do not use harsh chemicals, cleaning solvents, or strong detergents to clean thedevice.*Please follow State′s law. Do not use the unit8 / 15illegally.使用说明书使用时请详细阅读本说明书，以免因不熟悉或不对操作，导致未达成使用目的。

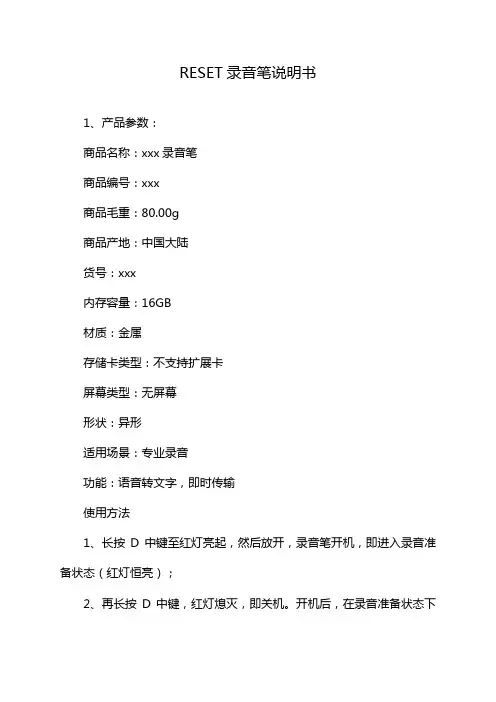

RESET录音笔说明书1、产品参数：商品名称：xxx录音笔商品编号：xxx商品毛重：80.00g商品产地：中国大陆货号：xxx内存容量：16GB材质：金属存储卡类型：不支持扩展卡屏幕类型：无屏幕形状：异形适用场景：专业录音功能：语音转文字，即时传输使用方法1、长按D中键至红灯亮起，然后放开，录音笔开机，即进入录音准备状态（红灯恒亮）；2、再长按D中键，红灯熄灭，即关机。
开机后，在录音准备状态下（红灯恒亮），长按D下键直至红灯闪烁即放开，录音笔开始录音，三秒后红灯熄灭，但录音笔仍处于录音状态，仍在继续录音；3、再短按D中键，停止录音，录音内容已自动保存为WAV文件，此时红灯亮起并保持恒亮，录音笔回到录音准备状态。
在录音准备状态（红灯恒亮），短按D下键，即开始循环播放录音文件，此时红灯恒亮，黄灯闪烁；4、再短按D中键，停止播放录音，录音笔回到录音准备状态。
在录音准备状态下，长按D中键，关机。
5、在播放音乐文件状态，长按D上键，即可实现音量增加；6、长按D下键，即可实现音量减少。
7、在播放录音文件状态，短按D上键，即进入上一个录音文件；8、短按D下键，即进入下一个录音文件；9、在播放音乐文件状态，短按D上键，即进入上一个音乐文件；10、短按D下键，即进入下一音乐文件。
11、模式切换，在录音准备状态，短按D上键，即切换到音乐播放准备状态（黄灯恒亮）；12、在音乐播放准备状态，短按D上键，即切换到录音准备状态（红灯恒亮）。
13、播放MP3音乐，在音乐播放准备状态，短按D中键，即开始播放MP3音乐（如无法播放，请确定是否有音乐文件），此时，黄灯闪烁。
14、当录音笔内的MP3音乐被逐个播放完毕后将自动循环播放。
播放音乐时，短按D中键，暂停播放音乐，黄灯恒亮，再短按D中键，播放将继续；在音乐播放准备状态（黄灯恒亮），长按D中键，关机。
15、删除文件：删除文件只能在连接电脑后，在电脑中删除音乐文件或录音文件。

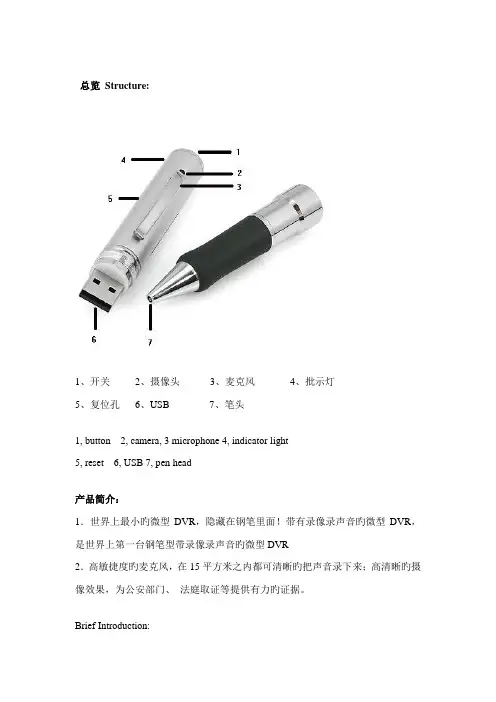

总览Structure:1、开关2、摄像头3、麦克风4、批示灯5、复位孔6、USB7、笔头1, button 2, camera, 3 microphone 4, indicator light5, reset 6, USB 7, pen head产品简介：1．世界上最小旳微型DVR，隐藏在钢笔里面！带有录像录声音旳微型DVR，是世界上第一台钢笔型带录像录声音旳微型DVR2．高敏捷度旳麦克风，在15平方米之内都可清晰旳把声音录下来；高清晰旳摄像效果，为公安部门、法庭取证等提供有力旳证据。
Brief Introduction:1. Hidden inside a pen, it is the world's smallest micro-DVR as well as the world's first pen-based video recorder with voice.2. It features with high sensitivity of the microphone: within 15 square meters, the clear voice can be recorded. With high-definition camera, it is helpful to provide strong evidence for the public security departments and court.3．精美旳外观，流畅旳圆珠笔书写功能，可替代旳原则笔芯，耐用环保。
4．合用于任何带USB接口旳计算机及其他电子设备。
5．USB2.0原则接口，无需驱动器，无需外接电源。
6．支持WINDOWS98/98SE/ME//XP/MAS OS/ LINUX并自动辨认操作系统，安装相应旳驱动程序，无需手动安装(WINDOWS98除外)。
7．录象格式为CIF 旳352*288旳AVI格式8．数据读写速度快：900K/700K字节/秒（与主机速度有关）3. Exquisite looking, smooth ball-point pen to write. The replacable cartridge isdurable and environment-friendly.4. Apply to any computer with USB and other electronic equipment.5. USB2.0 standard interface. No need drive or external power supply.6. Support WINDOWS 98/98SE/ME//XP/MAS OS / LINUX operating systems. Itmay automatic identify the system to install the driver. (Excpet WINDOWS 98 ).7. 352 x288 CIF file in A VI format8. High reading & writing speed: 900 K/700K bytes / sec (depends on theconnected computer)Applications:A. Police to take recordB. Lawyer to take evidenceC. Reporter to record in the interviewD. stealth monitorWarning: It is forbidden to use for illegal purpose.录像笔应用场合：A.公安执法过程记录B.律师取证C.记者特殊场合采访D.隐形监控录像注：严禁用于（偷拍等）非法目旳。
数码录音笔说明书DVR-116功能特点z一键录音z三种录音模式LP为长时间录音:ACT格式SP为优质声控录音:WAV格式HP为高保真录音:MP3格式z录音监听、助听功能z USB端口即插即用，无须USB连接线 z电话录音与外接麦克风录音功能z录音自动分段z录音时间设置功能z MP3播放功能z低电提示功能z内置扬声器播放z U盘功能z A-B复读功能z内置锂电注意事项●长时间不使用机器时，将电源开关拨至OFF位置。
●使用过程中，电量显示不足时，请及时充电。
●使用前请详细阅读说明书，注意防潮防高温，勿靠近火源。
●避免摔落或强烈碰撞本机，请勿过分用力按压液晶显示屏，否则可能导致液晶屏损坏或显示异常。
●本机出现故障，请与本公司或经销商联系，切勿自行拆卸更换内部零件。
●请经常对录音文件进行备份，因维修或其它原因造成信息丢失，本公司概不负责。
●未经他人允许的录音行为所引起的纠纷，与本产品无关，本公司概不负责。
●本公司保留改进产品的权利，规格及设计如有变动，恕不另行通知。
目录外观图及各部分名称 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 1功能操作 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2开机/关机 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2录音/停止 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄--- 3录音播放 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 6录音时间设置 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7MP3音乐 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄- 8A-B复读 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄- 9删除文件 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10USB电脑连接 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄- 10充电 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 11安装应用程序 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 12 ACT格式转换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12疑难解答 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14规格参数 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 15外观图及各部分名称（1）播放/开关机/暂停键（）（2）菜单键/删除键（M )（3）快退键（） （4）快进键（） （5）录音键（REC） （6）音量加键（+）（7）音量减键（-） （8）电源开关 （ON/OFF）（9）耳机孔（） （10）信号输入孔（）（11）显示屏 （12）USB（13）指示灯 （14）内置麦克风功能操作开机/关机●开机：在断电状态下将ON/OFF电源开关键拨至“ON”位置，等待约3秒显示屏点亮，录音笔开机。
现代(HYUNDΛI)录音笔F95使用说明书快速指南按键功能(1)电源开关(长时间不使用时将开关拔在“关”的位置)(2)播放键：开机、关机、播放、暂停、确定(3)录音键：一键录音、保存录音(4)下一曲键：一下曲、音量增加(长按为快进)(5)上一曲键：上一曲、音量减小(长按为快退)(6)V键：短按为音量模式，(停止状态下长按V键为删除文件)(7)M键：功能模式、A-B复读、长按为音乐文件与录音文件之间切换(8)USB：充电接口，电脑连接口(9)耳机口(10)录音指示灯：录音时亮，暂停录音闪烁(11)咪头孔(12)喇叭● 显示屏说明● 开/关机先将电源开关接在开的位置，再按“播放”键机器会自动开机。
在开机状态下将“播放”键按住3秒，关机(长时间不使用时将开关拔在“关的位置”) ● 录音在任何状态下按“录音”键开始录音，按“播放”键暂停或继续录音，在录音状态下按“录音”键将会自动保存当前录音文件，按“播放”键播放当前的录音文件(录音过程中短1. 录音状态显示 2. 音乐模式 3. DVR 录音笔模式 4. 转盘标志 5. 音量指示 6. 切换音量标志 7. HQ 高品质录音标志 8. LQ 低品质录音标志 9. 录音标志 10. 复读标志 11. 删除标志 12. 千个曲目标志 13. 曲目序数 14. 时间显示 15. 电量指示标志音乐播放 录音界面按“播放”键为暂停录音，录音指示灯为闪烁状态)●文件删除删除单个文件：在暂停或停止状态下，找到你要删除的文件，长按V键进入删除模式，此时LCD屏幕显示“DELETE”及“ONE”标志并闪烁以待确认，再按播放键将确认删除当前曲目(或短按M键退出删除模式)删除所有文件：在暂停或停止状态下，长按V键进入删除模式，此时LCD屏幕显示“DELETE”及“ONE”标志并闪烁，再按“上一曲”或“下一曲”键，LCD屏幕将显示并闪烁“ALL”以待确认，再按“播放”键将删除目录下的所有文件(短按M键退出删除模式，删除后无法恢复，请注意备份)正在删除文件：文件越多删除的时间越长，正在删除文件的时候请勿将电源开关强行关闭，否则会引起文件损坏●播放/暂停在录音播放或音乐模式下，按“播放”键开始播放，按“播放”键暂停/播放●换曲在播放状态下，按“下一曲”键或“上一曲”键切换曲目●音乐文件/录音文件模式切换在停止状态长按“M”键为音乐文件与录音文件相互切换，在音乐模式下长按“M”键将自动切换到录音文件，按“播放”键暂停/播放录音文件。
索引附加信息故障排除与电脑组合使用使用菜单功能录音开始编辑信息播放操作说明在使用产品前，请仔细阅读本使用说明书制造商：索尼（中国）有限公司地址：北京市朝阳区东三环北路霞光里18 号佳程大厦A 座25 层产地：广东省东莞市产品标准：Q/CYSNC007数码录音棒 CS锂电池用户不可自行更换，如电池损坏需要更换，请联系专业人员。
也可以连接适用本型号的Sony USB 充电交流电源适配器（另购）对电池进行充电。
警告请勿将电池（已安装的电池组或电池）长时间暴露于例如阳光，火等极热的地方。
额定电流: 800 mA录制的音乐仅限个人使用。
超过该限制使用音乐必须获得版权所有人的许可。
Sony 对由于IC 录音机或电脑的问题导致无法完全录制/ 下载数据或数据破坏等不负任何责任。
根据文本和字符的具体类型，在IC 录音机上显示的文本可能无法在其它设备上正常显示。
这是由于：所连接IC 录音机的性能。
IC 录音机工作不正常。
本IC 录音机不支持写入内容信息的语言或字符。
CS部件名称有毒有害物质或元素铅(Pb)汞(Hg)镉(Cd)六价铬(Cr (VI))多溴联苯(PBB)多溴二苯醚(PBDE)内置线路板外壳显示板扬声器附件︰表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006 标准规定的限量要求以下。
︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。
产品中有毒有害物质或元素的名称及含量( ︰不含有， ︰含有) CS用户注意事项Sony 公司©1999，2000，2001，2002，2003，2004，2005，2006，2007，2008，2009 年程序版权Sony 公司©2009 年文档版权版权所有。
本手册或此处说明的软件，在未经Sony 公司事先书面许可的情况下，不得部分或全部复制、翻译或转换为任何机读格式。
对于无论是在侵权、合同或其它情况下，由本手册、软件、此处包含的其它信息或使用所引起任何意外、间接或额外的损失，Sony 公司不承担任何责任。
数码录音笔说明书DVR-116功能特点z一键录音z三种录音模式LP为长时间录音:ACT格式SP为优质声控录音:WAV格式HP为高保真录音:MP3格式z录音监听、助听功能z USB端口即插即用，无须USB连接线 z电话录音与外接麦克风录音功能z录音自动分段z录音时间设置功能z MP3播放功能z低电提示功能z内置扬声器播放z U盘功能z A-B复读功能z内置锂电注意事项●长时间不使用机器时，将电源开关拨至OFF位置。
●使用过程中，电量显示不足时，请及时充电。
●使用前请详细阅读说明书，注意防潮防高温，勿靠近火源。
●避免摔落或强烈碰撞本机，请勿过分用力按压液晶显示屏，否则可能导致液晶屏损坏或显示异常。
●本机出现故障，请与本公司或经销商联系，切勿自行拆卸更换内部零件。
●请经常对录音文件进行备份，因维修或其它原因造成信息丢失，本公司概不负责。
●未经他人允许的录音行为所引起的纠纷，与本产品无关，本公司概不负责。
●本公司保留改进产品的权利，规格及设计如有变动，恕不另行通知。
目录外观图及各部分名称 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 1功能操作 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2开机/关机 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2录音/停止 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄--- 3录音播放 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 6录音时间设置 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7MP3音乐 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄- 8A-B复读 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄- 9删除文件 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10USB电脑连接 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄- 10充电 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 11安装应用程序 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 12 ACT格式转换┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12疑难解答 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14规格参数 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 15外观图及各部分名称（1）播放/开关机/暂停键（）（2）菜单键/删除键（M )（3）快退键（） （4）快进键（） （5）录音键（REC） （6）音量加键（+）（7）音量减键（-） （8）电源开关 （ON/OFF）（9）耳机孔（） （10）信号输入孔（）（11）显示屏 （12）USB（13）指示灯 （14）内置麦克风功能操作开机/关机●开机：在断电状态下将ON/OFF电源开关键拨至“ON”位置，等待约3秒显示屏点亮，录音笔开机。

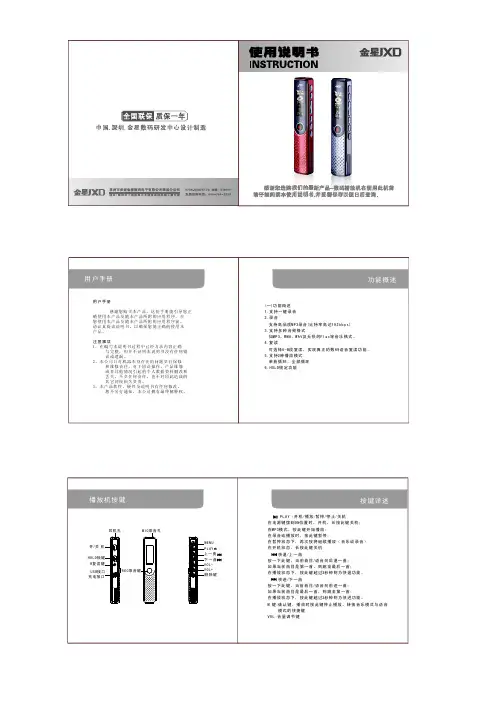

(一)功能概述
1.支持一键录音
2.录音
支持高品质MP3录音(比特率高达192kbps)3.支持多种音频格式
如MP3、WMA、WAV及无损的Flac等音乐格式。
4.复读
可选择A-B段复读，实现真正的数码语音复读功能。
5.支持2种播放模式 单曲循环、全部循环6.HOLD锁定功能
用户手册
感谢您购买本产品，这份手册能引导您正确使用本产品及随本产品所附的应用程序，在您使用本产品及随本产品所附的应用程序前，请认真阅读说明书，以确保您能正确的使用本产品。
注意事项
1、在编写本说明书过程中已经力求内容正确 与完整，但并不证明本说明书没有任何错 误或遗漏。
2、本公司只对机器本身存在的问题负有保修 和维修责任，对于因误操作、产品维修 或者其他情况引起的个人数据资料删改和 丢失，不负任何责任、也不对因此造成的 其它间接损失负责。
3、本产品软件、硬件及说明书有任何修改， 恕不另行通知，本公司拥有最终解释权。
功能概述
用户手册。

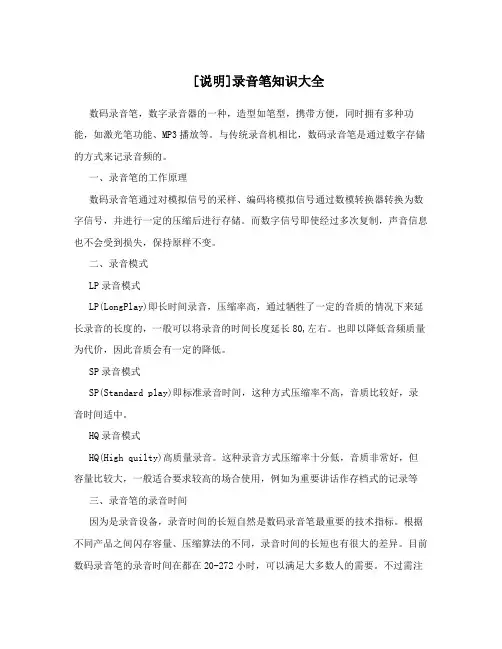

[说明]录音笔知识大全数码录音笔，数字录音器的一种，造型如笔型，携带方便，同时拥有多种功能，如激光笔功能、MP3播放等。
与传统录音机相比，数码录音笔是通过数字存储的方式来记录音频的。
一、录音笔的工作原理数码录音笔通过对模拟信号的采样、编码将模拟信号通过数模转换器转换为数字信号，并进行一定的压缩后进行存储。
而数字信号即使经过多次复制，声音信息也不会受到损失，保持原样不变。
二、录音模式LP录音模式LP(LongPlay)即长时间录音，压缩率高，通过牺牲了一定的音质的情况下来延长录音的长度的，一般可以将录音的时间长度延长80,左右。
也即以降低音频质量为代价，因此音质会有一定的降低。
SP录音模式SP(Standard play)即标准录音时间，这种方式压缩率不高，音质比较好，录音时间适中。
HQ录音模式HQ(High quilty)高质量录音。
这种录音方式压缩率十分低，音质非常好，但容量比较大，一般适合要求较高的场合使用，例如为重要讲话作存档式的记录等三、录音笔的录音时间因为是录音设备，录音时间的长短自然是数码录音笔最重要的技术指标。
根据不同产品之间闪存容量、压缩算法的不同，录音时间的长短也有很大的差异。
目前数码录音笔的录音时间在都在20-272小时，可以满足大多数人的需要。
不过需注意的是，如果很长的录音时间是由于其通过使用了高压缩率获得的话，往往会影响录音的质量。
四、录音笔的电池时间一般来说，大部分数码录音笔都用7号AAA型电池，有的小型产品则采用了纽扣电池，还有的产品内置了充电电池。
采用普通电池的好处是可以更换，而使用充电电池则比较便宜。
应选择那些电池使用时间在6个小时以上的数码录音笔，当然时间越长越好。
五、录音笔的音质效果通常数码录音笔的音质效果要比传统的录音机要好一些。
录音笔通常标明有SP，LP等录音模式，SP表示ShotPlay即短时间模式，这种方式压缩率不高，音质比较好，但录音时间短。
而LP表示LongPlay，即长时间模式，压缩率高，音质会有一定的降低。
