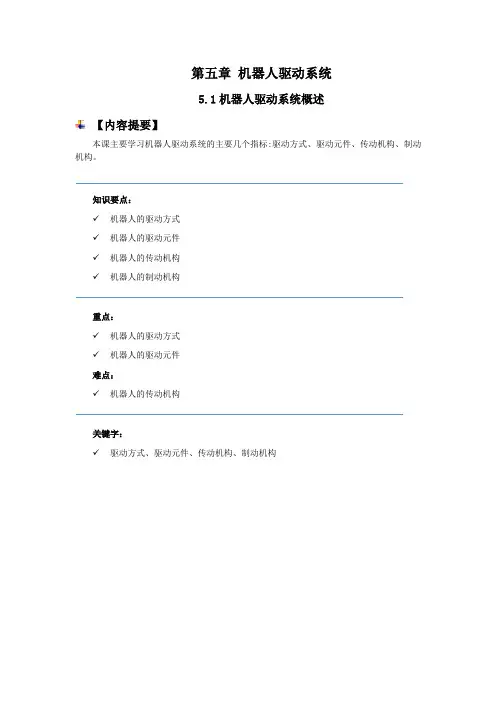

第5章5.1机器人驱动系统概述

第五章机器人驱动系统5.1机器人驱动系统概述【内容提要】本课主要学习机器人驱动系统的主要几个指标:驱动方式、驱动元件、传动机构、制动机构。

知识要点：✓机器人的驱动方式✓机器人的驱动元件✓机器人的传动机构✓机器人的制动机构重点：✓机器人的驱动方式✓机器人的驱动元件难点：✓机器人的传动机构关键字：✓驱动方式、驱动元件、传动机构、制动机构【本课内容】【内容提要】本章主要介绍机器人的驱动系统。

内容包括机器人的直接与间接驱动方式，液压、气压、电动驱动元件与特点，驱动机构与传动机构，制动器；液压系统组成与工作原理，液压系统的主要设各；气压系统组咸与王作原理，气压系统的主要设备；直流电动机与直流伺服电动机的结构原理与参数，交流电动机与交流伺服电动机的结构原理与参数，步进电动机的结构原理与参数，直线步进电动机简介。

学习完本章的内容后，学生应能够；了解机器人的驱动方式，掌握不同类型机器人驱动元件的性能与特点，熟悉驱动机构、传动机构及其传动方式的图例与特点，了解制动器的基本功能；能够熟练地分析实际机器人的驱动机构、驱动方式与制动原理，能够绘制出传动原理图。

掌握机器人的液压驱动系统的组成，熟悉液压驱动系统主要设备的工作机理；能够分析液压驱动系统的流程，能够找出液压驱动系统的故障环节。

掌握机器人的气压驱动系统的组成，熟悉气压驱动系统主要设备的工作机理；能够分析气压驱动系统的流程，能够找出气压驱动系统的故障环节。

了解伺服系统与伺服电动机的要点，掌握直流电动机与直流伺服电动机的结构原理与参数，掌握交流电动机与交流伺服电动机的结构原理与参数，掌握步进电动机的结构原理与参数；能够分析电动机驱动系统的工作特性，能够找出电动机驱动系统的控制要点。

5.1机器人驱动系统概述机器人是运动的，各个部位都需要能源和动力，因此设计和选择良好的驱动系统是非常重要的.本节主要介绍机器人驱动系统的主要几个指标；驱动方式、驱动元件、传动机构、制动机构。

机器人驱动系统知识机器人驱动系统是指为机器人提供运动能力的核心部分。

它是机器人的“动力源”，驱动着机器人在各种环境下进行移动、操作和执行任务。

本文将介绍机器人驱动系统的基本知识，包括驱动系统的分类、驱动方式、传感器应用以及未来发展趋势。

1. 驱动系统的分类机器人驱动系统根据其驱动方式可以分为以下几类：电动驱动、液压驱动和气动驱动。

其中，电动驱动是最常用的一种方式，通过电动机、减速器和联轴器等组件将电能转化为机械能，驱动机器人的运动。

液压驱动则利用液体的力学性质来实现机器人的运动，适用于需要大力矩和高速度的场合。

气动驱动是利用气动元件如气缸和气动马达来驱动机器人，具有简单、结构紧凑等优点。

2. 驱动方式机器人驱动系统的驱动方式主要有两种：直接驱动和间接驱动。

直接驱动是指驱动源与机器人关节直接连接，例如电动机直接驱动机器人关节运动。

间接驱动则是通过传动机构将驱动力传递给机器人关节或末端执行器，例如采用齿轮传动、链条传动等方式。

3. 传感器应用传感器在机器人驱动系统中起着至关重要的作用。

通过传感器的检测和反馈，机器人可以实时掌握自身的位置、速度、力量等关键信息，从而实现精准的控制和运动。

常用的传感器包括位置传感器、力矩传感器、速度传感器等。

位置传感器用于检测机器人关节的角度和位置信息，力矩传感器用于测量机器人关节的力矩和扭矩，速度传感器则用于测量机器人的运动速度。

4. 未来发展趋势机器人驱动系统在未来的发展中，将朝着以下几个方向发展。

首先，驱动系统将更加智能化，利用先进的控制算法和人工智能技术，实现机器人的自主决策和运动规划。

其次，驱动系统将更加紧凑、高效，采用新材料和新工艺，提高驱动效能和系统性能。

第三，驱动系统将更加可靠、稳定，引入故障检测和容错机制，提高机器人的工作可靠性和稳定性。

总结机器人驱动系统是机器人的核心部分，为机器人提供了运动能力。

本文介绍了驱动系统的分类、驱动方式、传感器应用以及未来发展趋势。

机器人驱动系统一、项目导读机器人一般是由控制系统、驱动系统、检测装置、执行机构以及机械部件等组成，驱动系统是机器人结构中的重要环节，如同人身上的肌肉，因此驱动器的选择和设计在研发机器人时至关重要。

常见的驱动器主要有电驱动器、液压驱动器和气压驱动器。

随着技术的发展，现在涌现出许多新型驱动器，像压电元件、超声波电动机、形状记忆元件、橡胶驱动器、静电驱动器、磁流体驱动器、流体驱动器、高分子驱动器和光学驱动器等。

二、知识目标（1）了解机器人驱动系统定义和驱动类型。

（2）了解电机驱动系统的原理、组成和特点。

（3）了解液压驱动系统的原理、组成和特点。

（4）了解气压驱动系统的原理、组成和特点。

三、能力目标（1）能够掌握电机驱动的应用。

（2）能够掌握电机驱动系统的应用。

（3）能够掌握液压驱动系统的应用。

（4）能够掌握气压驱动系统的应用。

四、课时安排本模块共4个单元，需理论课时4课时，实训课时3课时，共计7课时。

五、教学内容单元1 机器人驱动系统概述一、机器人驱动系统定义驱动系统是向机械结构系统提供动力的装置。

驱动系统就像人身上的肌肉，是控制系统和执行结构的中间环节，驱使执行机构运动的机构，按照控制系统发出的指令信号，借助于动力元件使机器人运动。

驱动装置是驱使执行机构运动的机构，按照控制系统发出的指令信号，借助于动力元件使机器人进行动作。

它输入的是电信号，输出的是线、角位移量。

机器人使用的驱动装置主要是电力驱动装置，如步进电动机、伺服电动机等，也有采用液压、气动等驱动装置。

机器人驱动系统可以是液压传动、气动传动、电动传动，或者把它们结合起来应用的综合系统；可以是直接驱动或者是通过同步带、链条、轮系、谐波齿轮等机械传动机构进行间接驱动。

而机器人中常用的电机分为有刷直流电机、无刷直流电机、永磁同步电机、步进电机等。

二、机器人驱动类型驱动系统的驱动方式主要有：电机驱动、液压驱动、气压驱动和新型驱动。

单元2 电机驱动系统一、电机驱动的原理电动机是将电能转化为机械能的装置（而基于电磁感应原理的发电机则正好相反）。

机器人电动驱动系统原理机器人电动驱动系统原理机器人电动驱动系统是指机器人运动的驱动力和电动元件的组成。

它包括了机器人中负责运动的各种电动驱动元件，如电机、减速器、传感器、控制器等，可以根据需要，对电动元件进行协同工作，从而完成机器人的动作。

机器人的电动驱动系统可以分为直流电机驱动系统和交流电机驱动系统两大类，其中直流电机驱动系统又可分为有刷直流电机驱动系统和无刷直流电机驱动系统两类。

下面，我们将分别介绍这些驱动系统的原理。

1.有刷直流电机驱动系统有刷直流电机由于结构简单，价格低廉，被广泛应用于机器人中。

其驱动原理就是将直流电流施加在电机的电极上，以产生磁场，通过电刷和换向器来使转子不断变向，并转动电机。

在机器人应用中，有刷直流电机通常都是通过轴向减速装置与机器人的关节连接的，以便产生更大的扭矩。

由于有刷直流电机通常需要大量的能量支持，因此需要配备适当的电池供电。

它的驱动原理是通过外部电子控制器产生与电动机转子运动方向同步的电流信号，以控制定子线圈的通断，从而使转子与定子之间的磁场交替变化，产生扭矩，并转动电机。

由于无刷直流电机耗电较少，寿命较长，因此在机器人应用中得到了广泛应用。

交流电机是一种常用的电动驱动元件，它可分为三相交流电机和单相交流电机两类。

在机器人应用中，通常选择三相交流电机，以便产生更大的扭矩。

三相交流电机的驱动原理是将三相电流施加在电机的定子上，定子的磁场随着三相电流的变化而变化，从而驱动转子转动。

在很多机器人应用中，交流电机通常是通过减速装置与机器人的关节连接的，以产生更大的扭矩。

总体来说，机器人的电动驱动系统是机器人运动的重要结构之一，直接关系到机器人的移动性能和准确性。

因此，在机器人设计和制造中需要注意选择合适的驱动元件，并进行科学合理的组合和控制，以实现机器人的各种动作。

机器人驱动原理概述
机器人的驱动原理涉及到多种技术和方法，具体取决于机器人的类型、用途以及设计。

以下是机器人驱动的一般概述：
1. **电动机驱动：** 大多数机器人使用电动机作为主要的驱动源。

电动机通常包括直流电动机（DC motor）和交流电动机（AC motor）。

这些电动机通过控制电流和电压，以实现精确的位置和速度控制。

2. **步进电机：** 步进电机是一种特殊类型的电动机，其运动是通过将电流按步长进行调节来实现的。

步进电机通常用于需要高精度位置控制的应用，如机器人关节的驱动。

3. **液压和气动驱动：** 在一些需要更大功率和承载能力的工业机器人中，液压和气动系统被广泛使用。

液压系统通过液体传递力量，而气动系统则通过气体传递力量。

这些系统通常用于执行高强度、高负载的任务。

4. **形状记忆合金（SMA）：** SMA是一种特殊的合金，具有在温度变化下改变形状的特性。

在一些小型机器人中，可以使用SMA作为驱动元件，通过控制温度变化来实现机器人的运动。

5. **人工肌肉：** 一些生物启发型机器人使用人工肌肉来模拟生物体的肌肉。

这些人工肌肉通常是由柔软的材料制成，通过对其施加压电、气动或液压力来实
现机器人的运动。

6. **直接驱动和减速驱动：** 机器人的关节通常通过直接驱动或减速驱动实现。

直接驱动指的是将电动机直接连接到关节，而减速驱动使用减速装置（如齿轮箱）以提高扭矩和降低速度。

机器人的驱动系统通常由传感器、控制系统和执行器组成，以实现对机器人的精确控制和协调运动。

这些技术的选择取决于机器人的应用领域和设计要求。

机器人驱动系统概述机器人驱动系统是指控制机器人运动的系统，它负责接收外部指令，并将指令转化为机器人的运动控制信号。

机器人驱动系统通常由硬件和软件两部分组成，硬件部分包括电机、传感器等，而软件部分则负责将外部指令转化为相应的控制信号。

硬件部分电机电机是机器人驱动系统中最关键的组件之一。

根据不同的机器人运动方式，电机可以分为直流电机、步进电机等多种类型。

直流电机通常用于机器人的定点移动和速度控制，而步进电机则适用于机器人的精确定位任务。

传感器在机器人驱动系统中起到了重要的作用。

常见的传感器包括位置传感器、力传感器、光电传感器等。

位置传感器可以用于检测机器人的位置和姿态，力传感器可以用于检测机器人与环境之间的力的大小和方向。

控制器控制器是机器人驱动系统中的核心组件，它负责接收外部指令，并根据指令生成相应的控制信号。

控制器通常由一个或多个微处理器组成，可以通过编程实现不同的控制算法。

驱动程序驱动程序是机器人驱动系统中的重要组成部分，它负责将外部指令转化为机器人的运动控制信号。

驱动程序通常由高级语言编写，可以根据机器人的运动方式和控制需求进行定制。

控制算法控制算法是机器人驱动系统中实现不同运动方式的关键。

常见的控制算法包括PID控制、模糊控制、神经网络控制等。

这些算法通过对电机输入信号的调节，实现机器人的精确运动控制。

编程接口机器人驱动系统通常提供一个编程接口，使开发者可以方便地控制机器人的运动。

这个编程接口通常包含一系列函数或方法，开发者可以通过调用这些函数或方法来实现不同的运动控制。

驱动系统的应用机器人驱动系统在许多领域都有广泛的应用。

例如，在工业领域，机器人驱动系统被用于自动化生产线上的物料搬运和装配任务。

在医疗领域，机器人驱动系统被用于手术机器人和康复机器人等设备中。

此外，机器人驱动系统还被应用于农业、航天、物流等领域。

总结机器人驱动系统是机器人的关键组成部分，它负责接收外部指令，并将指令转化为机器人的运动控制信号。
