桥式起重机尺寸标准

桥式起重机安装技术要求

起重机的设计与制作应满足相关的技术标准及合同中的规定

一、起重机轨道的安装

1、采用矩形或桥型垫板在混泥土行车梁上安装轨道

⑴、垫板应平整，与轨道底面接触紧密，面积应＞60%，局部间隙≤1mm。

⑵、垫板与混泥土行车梁的间隙＞25mm，应用混泥土或水泥砂浆填实；小于25mm，应用开口型垫铁垫实。垫铁不应超过3块，宽度应与矩形板相同，长度应使其一边伸出矩形垫板为约10mm并焊牢固。

⑶、固定轨道、矩形或桥型垫板的螺栓，螺母下应加弹簧垫圈或用双螺母，螺母应拧紧。

2、轨道重合度、轨距、倾斜度等的允许偏差。

⑴、轨道实际中心线与安装基准线的重合度允许偏差3mm。

⑵、轨距允许偏差±5mm。

⑶、轨道纵向倾斜度允许偏差1/1500mm，全行程允许偏差10mm。

⑷、两根轨道相对标高允许偏差10mm。

⑸、轨道接头处上、左、右三面偏差1mm。

⑹、伸缩缝间隙允许偏差±1mm。

二、起重机的安装

1、组装桥架的允许偏差

⑴、起重机跨距允许偏差：32/5t×16.5电动双梁桥式起重机为±4mm、5t×28.5抓斗桥式起重机为±6mm。

⑵、桥架水平方向两对角线允许偏差5mm。

⑶、小车轨距允许偏差±2mm。

2、端梁连接

⑴、端梁接头的铆钉螺栓应紧固，螺栓为扭剪型高强度螺栓，其性能可以足够保证主端梁的连接强度，每只螺栓配2只垫圈（垫圈内孔倒角应向外），安装时用专用套筒锁紧至规定扭距，锁紧后螺母凸台端面应紧贴垫圈。

⑵、端梁接头的焊缝应牢固，表面不应有裂纹、夹渣、气孔和弧坑，加强层的高度和宽度应均匀，机械强度必须符合相应技术标准要求。

3、供电形式

供电主回路采用铝合金单极滑触线方式供电（沿墙面安装），电气控制用自动空气开关和交流接触器采用韩国LG产品。

4、试运行

⑴、无负荷试运行：升降吊钩（抓斗）三次，小车、大车在全行程上往返三次，终端开关、缓冲器、制动器灵敏可靠，各电器控制器、限位开关和联锁装置工作正常。

桥式起重机尺寸标准

一、跨度

桥式起重机的跨度是指起重机运行轨道中心线之间的距离，即桥式起重机桥架的水平距离。根据不同的工作需要，跨度可以在10米到35米之间选择，具体取决于厂房的大小和设备运输需求。

二、轨道中心距

轨道中心距指的是轨道梁的宽度。在普通的工业厂房中，常用的轨道中心距为1.5米、2米和3米。

三、厂房尺寸

厂房尺寸指的是厂房的长、宽、高。一般来说，厂房长度可根据实际需要确定，厂房宽度通常在12米到25米之间，厂房高度则根据生产需要和设备高度来决定。

四、起重机宽度

起重机宽度指的是起重机桥架的宽度，一般为1.5米到3米。

五、起重机高度

起重机高度指的是起重机桥架的高度，一般为2米到4米。具体高度根据实际需要和厂房高度来确定。

六、葫芦跨度

葫芦跨度指的是电动葫芦运行轨道的跨度，一般为5米到15米。葫芦跨度应满足设备的运输需求和厂房的空间要求。

七、车轮间距

车轮间距指的是起重机车轮之间的距离，一般为2.5米到4米。车轮间距根据轨道中心距和起重机宽度来确定。

八、吊钩高度

吊钩高度指的是吊钩最低点与地面之间的距离，一般为2米到4米。吊钩高度应满足设备的高度要求和安全操作规范。

九、起重机长度

起重机长度指的是起重机桥架的长度，一般为6米到15米。起重机长度应根据跨度和起重机宽度来确定。

十、行程

行程指的是起重机运行的最大距离，即从一侧轨道到另一侧轨道的距离，一般为8米到30米。行程应根据实际需要和厂房尺寸来确定。

专业体系文件 编号：

SPI/SM-QZ-TP-004

文件类型 文件页数 附件页数 版次 修订说明 受控编号

SM 8 0

通用桥式起重机安装

作业指导书

第三版 2005.04.28 2005.04.28 徐 斌 邹永兴 梁选翠

第二版 2002.12.20 2002.12.20 唐春英 梁选翠 庄火林

第一版 2000.01.20 2000.01.25 于林军 梁选翠 石恩显

版次 发布日期 实施日期 编 制 审 核 批 准

上海石化安装检修工程公司

上海石化安装检修工程公司质量体系文件 SPI/SM-QZ-TP-004

2005年4月28日发布 第2页/共8页 2005年4月28日执行 1. 目的与适用范围

叙述通用桥式起重机的安装工序及技术要求（不包括轨道安装，仅对轨道进行复查），以确保通用桥式起重机安装质量达到标准或设计规范的要求，适用于本公司所承担工程中所涉及到的通用桥式起重机的安装。通用桥式起重机不包括手动双梁起重机和电动葫芦双梁起重机。

2. 引用标准及编制依据

GB50278-98 起重设备安装工程施工及验收规范。

3. 工作内容及操作流程

4. 操作程序及技术要求

4.1 轨道复查 (按表SPI-QZ-02进行记录)

4.1.1 轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于10 mm；且不应大于吊车梁腹板厚度的一半（如果吊车梁为钢结构）。

4.1.2 轨道的实际中心线对安装基准线的水平位置的偏差不大于5 mm。

4.1.3 轨道跨度的允许偏差应符合下列要求： 轨道复查

开箱检验

电气安装调试 小车就位

检查调整

试运转 桥架组对就位

穿钢丝绳 上海石化安装检修工程公司质量体系文件 SPI/SM-QZ-TP-004

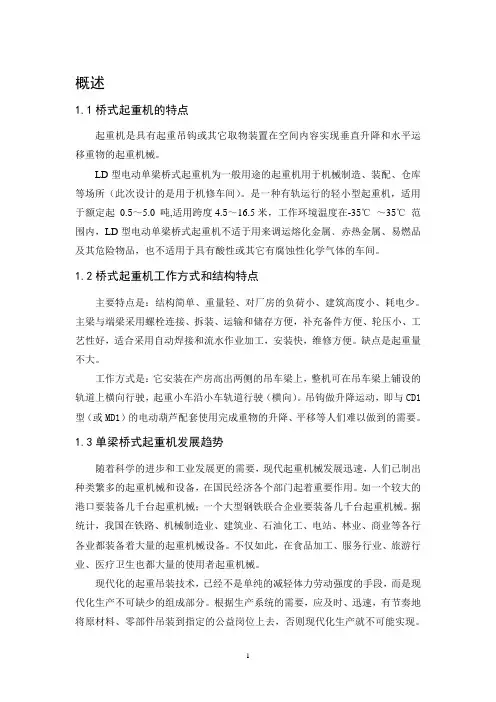

1 概述

1.1桥式起重机的特点

起重机是具有起重吊钩或其它取物装置在空间内容实现垂直升降和水平运移重物的起重机械。

LD型电动单梁桥式起重机为一般用途的起重机用于机械制造、装配、仓库等场所（此次设计的是用于机修车间）。是一种有轨运行的轻小型起重机，适用于额定起 0.5～5.0 吨,适用跨度4.5～16.5米，工作环境温度在-35℃ ～35℃ 范围内，LD型电动单梁桥式起重机不适于用来调运熔化金属﹑赤热金属、易燃品及其危险物品，也不适用于具有酸性或其它有腐蚀性化学气体的车间。

1.2桥式起重机工作方式和结构特点

主要特点是：结构简单、重量轻、对厂房的负荷小、建筑高度小、耗电少。主梁与端梁采用螺栓连接、拆装、运输和储存方便，补充备件方便、轮压小、工艺性好，适合采用自动焊接和流水作业加工，安装快，维修方便。缺点是起重量不大。

工作方式是：它安装在产房高出两侧的吊车梁上，整机可在吊车梁上铺设的轨道上横向行驶，起重小车沿小车轨道行驶（横向）。吊钩做升降运动，即与CD1型（或MD1）的电动葫芦配套使用完成重物的升降、平移等人们难以做到的需要。

1.3单梁桥式起重机发展趋势

随着科学的进步和工业发展更的需要，现代起重机械发展迅速，人们已制出种类繁多的起重机械和设备，在国民经济各个部门起着重要作用。如一个较大的港口要装备几千台起重机械；一个大型钢铁联合企业要装备几千台起重机械。据统计，我国在铁路、机械制造业、建筑业、石油化工、电站、林业、商业等各行各业都装备着大量的起重机械设备。不仅如此，在食品加工、服务行业、旅游行业、医疗卫生也都大量的使用者起重机械。

现代化的起重吊装技术，已经不是单纯的减轻体力劳动强度的手段，而是现代化生产不可缺少的组成部分。根据生产系统的需要，应及时、迅速，有节奏地将原材料、零部件吊装到指定的公益岗位上去，否则现代化生产就不可能实现。

2 实践证明：在某些关键岗位上增加一两台起重设备，劳动生产效率就会成倍的增长。世界各工业发达国家十分重视物料吊装搬运系统的投资。生产规模越大，物料吊装搬运的重要性就越显著。良好的物料吊装搬运机械组合成合理的吊装搬运系统，可以充分发挥生产能力，同时也能保证生产的安全。
