电阻的串并联关系

串联和并联是电路中常见的两种连接方式，它们在电流、电压和电阻之间有着不同的关系。下面我们来详细了解一下串联和并联的电流、电压和电阻的关系。

一、串联电路的电流、电压和电阻关系

1. 串联电路的电流：在串联电路中，电流只有一条路径可走，因此串联电路中的电流是相等的。也就是说，串联电路中每个电阻上的电流都相同。

2. 串联电路的电压：在串联电路中，各个元件的电压之和等于总电压，即串联电路中的电压是相加的。这是由基尔霍夫电压定律可得出的结论。

3. 串联电路的电阻：在串联电路中，各个电阻直接相加得到总电阻。这也是由基尔霍夫电流定律可得出的结论。

二、并联电路的电流、电压和电阻关系

1. 并联电路的电流：在并联电路中，电流可选择不同的路径进行流动，因此并联电路中的电流是分流的，即各个支路上的电流之和等于总电流。

2. 并联电路的电压：在并联电路中，各个支路上的电压相等，等于总电压。也就是说，在并联电路中，各个支路上的电压相同。

3. 并联电路的电阻：在并联电路中，各个支路的电阻经过计算得到并联后的总电阻。计算方式是利用电阻公式的倒数之和再取倒数。

三、串联和并联电路的不同之处

1. 串联电路中的电流相等，电压相加，电阻直接相加；而并联电路中的电流分流，电压相等，电阻取倒数相加再取倒数。

2. 串联电路中的总电阻大于任意一个电阻的值，而并联电路中的总电阻小于任意一个电阻的值。

3. 串联电路中的总电压等于各个元件电压之和，而并联电路中的总电压等于各个支路的电压值。

串联和并联的电流、电压和电阻之间有着微妙的关系。在实际应用中，根据不同的需求和情况，选择合适的串联或者并联连接方式来构建电路，是非常重要的。对于电流、电压和电阻的关系要有清晰的理解，才能更好地分析和设计电路。四、串并联混合电路的分析

除了纯粹的串联电路和并联电路之外，还有一种常见的电路连接方式，即串并联混合电路。在串并联混合电路中，电路中既有串联连接，又有并联连接。这种情况下，需要对电流、电压和电阻进行更为复杂的分析。

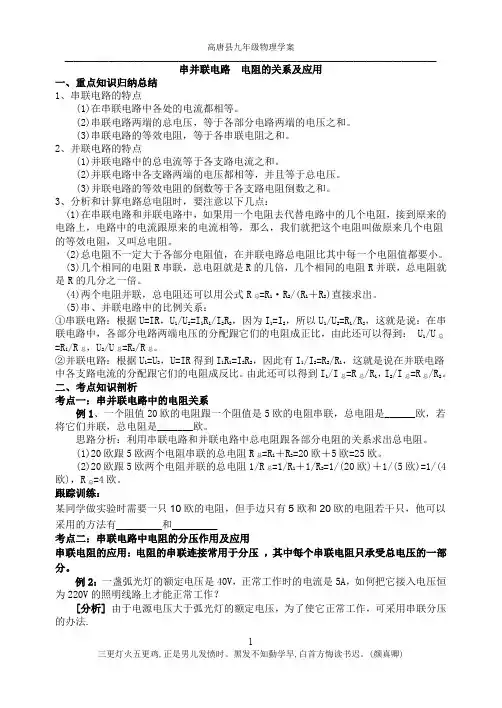

高唐县九年级物理学案

_____________________________________________________________________________________

三更灯火五更鸡,正是男儿发愤时。黑发不知勤学早,白首方悔读书迟。(颜真卿) 1 串并联电路 电阻的关系及应用

一、重点知识归纳总结

1、串联电路的特点

(1)在串联电路中各处的电流都相等。

(2)串联电路两端的总电压，等于各部分电路两端的电压之和。

(3)串联电路的等效电阻，等于各串联电阻之和。

2、并联电路的特点

(1)并联电路中的总电流等于各支路电流之和。

(2)并联电路中各支路两端的电压都相等，并且等于总电压。

(3)并联电路的等效电阻的倒数等于各支路电阻倒数之和。

3、分析和计算电路总电阻时，要注意以下几点：

(1)在串联电路和并联电路中，如果用一个电阻去代替电路中的几个电阻，接到原来的电路上，电路中的电流跟原来的电流相等，那么，我们就把这个电阻叫做原来几个电阻的等效电阻，又叫总电阻。

(2)总电阻不一定大于各部分电阻值，在并联电路总电阻比其中每一个电阻值都要小。

(3)几个相同的电阻R串联，总电阻就是R的几倍，几个相同的电阻R并联，总电阻就是R的几分之一倍。

(4)两个电阻并联，总电阻还可以用公式R总=R1·R2/(R1＋R2)直接求出。

(5)串、并联电路中的比例关系：

①串联电路：根据U=IR，U1/U2=I1R1/I2R2，因为I1=I2，所以U1/U2=R1/R2，这就是说：在串联电路中，各部分电路两端电压的分配跟它们的电阻成正比，由此还可以得到： U1/U总=R1/R总，U2/U总=R2/R总。

②并联电路：根据U1=U2，U=IR得到I1R1=I2R2，因此有I1/I2=R2/R1，这就是说在并联电路中各支路电流的分配跟它们的电阻成反比。由此还可以得到I1/I总=R总/R1，I2/I总=R总/R2。

串并联电路中电阻的关系如下：

串联电路的总电阻等于各串联导体电阻之和，即R串＝R1+R2+-+Rn。

并联电路的总电阻的倒数等于各并联电阻的倒数和，即1／R并＝1／R1+1／R2+--+1／Rn。

串联电路的电阻和功率的关系

在串联电路中，由P=UI=I²R，I相同时，R越大，P越大。即在串联电路中，电阻越大，实际电功率越大。在并联电路中，P=UI=U²/R，U相同时，R越大，P越小。所以在并联电路中，电阻越大，实际电功率越小。

电功率是作为表示电流做功快慢的物理量，一个用电器功率的大小数值上等于它在1秒内所消耗的电能。如果在t（SI单位为J）这么长的时间内消耗的电能W（SI单位为J），那么这个用电器的电功率就是P=W/t。电功率还等于导体两端电压与通过导体电流的乘积。

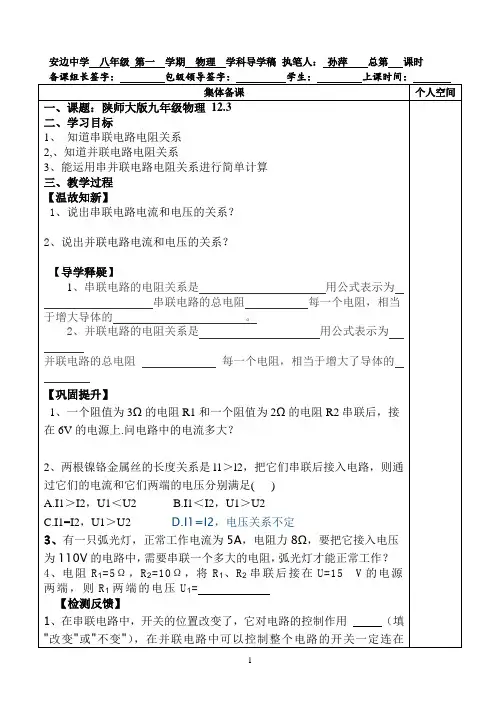

- 1 - 安边中学 八年级 第一 学期 物理 学科导学稿 执笔人： 孙萍 总第 课时

备课组长签字：

包级领导签字：

学生：

上课时间：

集体备课 个人空间

一、课题：陕师大版九年级物理 12.3

二、学习目标

1、 知道串联电路电阻关系

2,、知道并联电路电阻关系

3、能运用串并联电路电阻关系进行简单计算

三、教学过程

【温故知新】

1、说出串联电路电流和电压的关系？

2、说出并联电路电流和电压的关系？

【导学释疑】

1、串联电路的电阻关系是 用公式表示为

串联电路的总电阻 每一个电阻，相当于增大导体的 。

2、并联电路的电阻关系是 用公式表示为

并联电路的总电阻 每一个电阻，相当于增大了导体的

【巩固提升】

1、一个阻值为3Ω的电阻R1和一个阻值为2Ω的电阻R2串联后，接在6V的电源上.问电路中的电流多大？

2、两根镍铬金属丝的长度关系是l1＞l2，把它们串联后接入电路，则通过它们的电流和它们两端的电压分别满足( )

A.I1＞I2，U1＜U2 B.I1＜I2，U1＞U2

C.I1=I2，U1＞U2 D.I1=I2，电压关系不定

3、有一只弧光灯，正常工作电流为5A，电阻力8Ω，要把它接入电压为110V的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？

4、电阻R1=5Ω，R2=10Ω，将R1、R2串联后接在U=15 V的电源两端，则R1两端的电压U1=

【检测反馈】

1、在串联电路中，开关的位置改变了，它对电路的控制作用 （填
