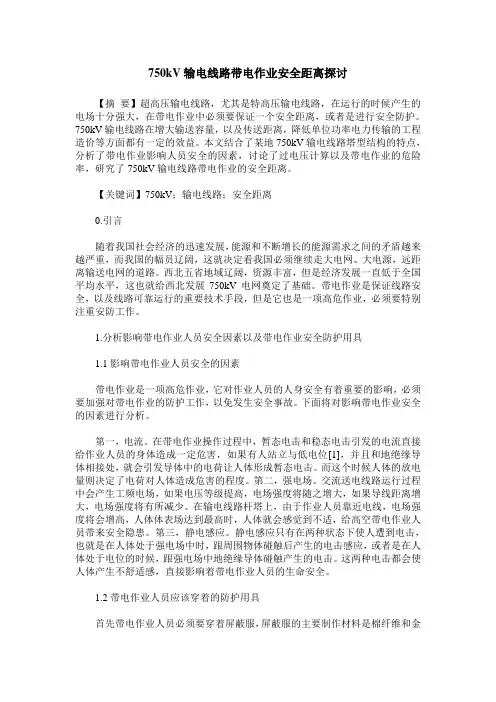

750kV输电线路带电作业安全距离探讨

【摘 要】超高压输电线路，尤其是特高压输电线路，在运行的时候产生的电场十分强大，在带电作业中必须要保证一个安全距离，或者是进行安全防护。750kV输电线路在增大输送容量，以及传送距离，降低单位功率电力传输的工程造价等方面都有一定的效益。本文结合了某地750kV输电线路塔型结构的特点，分析了带电作业影响人员安全的因素，讨论了过电压计算以及带电作业的危险率，研究了750kV输电线路带电作业的安全距离。

【关键词】750kV；输电线路；安全距离

0.引言

随着我国社会经济的迅速发展，能源和不断增长的能源需求之间的矛盾越来越严重，而我国的幅员辽阔，这就决定看我国必须继续走大电网、大电源，远距离输送电网的道路。西北五省地域辽阔，资源丰富，但是经济发展一直低于全国平均水平，这也就给西北发展750kV电网奠定了基础。带电作业是保证线路安全，以及线路可靠运行的重要技术手段，但是它也是一项高危作业，必须要特别注重安防工作。

1.分析影响带电作业人员安全因素以及带电作业安全防护用具

1.1影响带电作业人员安全的因素

带电作业是一项高危作业，它对作业人员的人身安全有着重要的影响，必须要加强对带电作业的防护工作，以免发生安全事故。下面将对影响带电作业安全的因素进行分析。

第一，电流。在带电作业操作过程中，暂态电击和稳态电击引发的电流直接给作业人员的身体造成一定危害，如果有人站立与低电位[1]，并且和地绝缘导体相接处，就会引发导体中的电荷让人体形成暂态电击。而这个时候人体的放电量则决定了电荷对人体造成危害的程度。第二，强电场。交流送电线路运行过程中会产生工频电场，如果电压等级提高，电场强度将随之增大，如果导线距离增大，电场强度将有所减少。在输电线路杆塔上，由于作业人员靠近电线，电场强度将会增高，人体体表场达到最高时，人体就会感觉到不适，给高空带电作业人员带来安全隐患。第三，静电感应。静电感应只有在两种状态下使人遭到电击，也就是在人体处于强电场中时，跟周围物体碰触后产生的电击感应，或者是在人体处于电位的时候，跟强电场中地绝缘导体碰触产生的电击。这两种电击都会使人体产生不舒适感，直接影响着带电作业人员的生命安全。

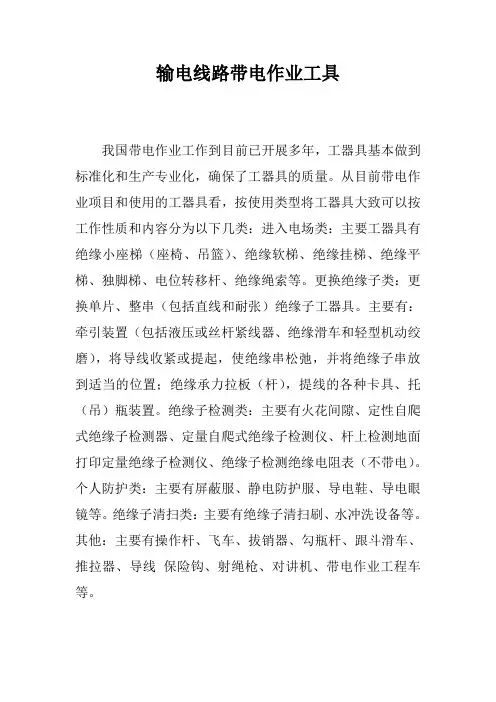

输电线路带电作业工具

我国带电作业工作到目前已开展多年，工器具基本做到标准化和生产专业化，确保了工器具的质量。从目前带电作业项目和使用的工器具看，按使用类型将工器具大致可以按工作性质和内容分为以下几类：进入电场类：主要工器具有绝缘小座梯（座椅、吊篮）、绝缘软梯、绝缘挂梯、绝缘平梯、独脚梯、电位转移杆、绝缘绳索等。更换绝缘子类：更换单片、整串（包括直线和耐张）绝缘子工器具。主要有：牵引装置（包括液压或丝杆紧线器、绝缘滑车和轻型机动绞磨），将导线收紧或提起，使绝缘串松弛，并将绝缘子串放到适当的位置；绝缘承力拉板（杆），提线的各种卡具、托（吊）瓶装置。绝缘子检测类：主要有火花间隙、定性自爬式绝缘子检测器、定量自爬式绝缘子检测仪、杆上检测地面打印定量绝缘子检测仪、绝缘子检测绝缘电阻表（不带电）。个人防护类：主要有屏蔽服、静电防护服、导电鞋、导电眼镜等。绝缘子清扫类：主要有绝缘子清扫刷、水冲洗设备等。其他：主要有操作杆、飞车、拔销器、勾瓶杆、跟斗滑车、推拉器、导线 保险钩、射绳枪、对讲机、带电作业工程车等。

环球市场电力工程/

-129

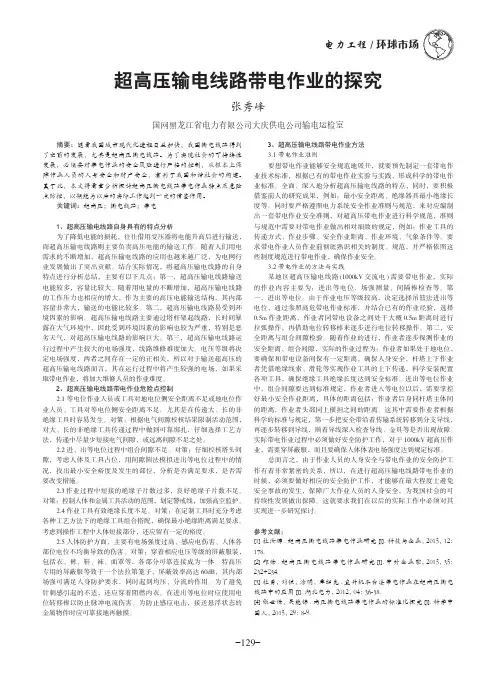

-超高压输电线路带电作业的探究张秀峰国网黑龙江省电力有限公司大庆供电公司输电运检室摘要：随着我国城市现代化进程日益加快，我国输电线路得到了空前的发展，尤其是超高压输电线路。为了实现社会的可持续性发展，必须要对带电作业的安全风险进行严格的控制，从根本上保障作业人员的人身安全和财产安全，有利于我国和谐社会的构建。基于此，本文将着重分析探讨超高压输电线路带电作业特点及危险点防控，以期能为以后的实际工作起到一定的借鉴作用。关键词：超高压；输电线路；带电1、超高压输电线路自身具有的特点分析为了降低电能的损耗，往往借用变压器将电能升高后进行输送，而超高压输电线路则主要负责高压电能的输送工作。随着人们用电需求的不断增加，超高压输电线路的应用也越来越广泛，为电网行业发展做出了突出贡献。结合实际情况，将超高压输电线路的自身特点进行分析总结，主要有以下几点：第一，超高压输电线路输送电能较多，容量比较大。随着用电量的不断增加，超高压输电线路的工作压力也相应的增大，作为主要的高压电能输送结构，其内部容量非常大，输送的电能比较多。第二，超高压输电线路易受到环境因素的影响。超高压输电线路主要通过塔杆架起线路，长时间暴露在大气环境中，因此受到环境因素的影响也较为严重，特别是恶劣天气，对超高压输电线路的影响巨大。第三，超高压输电线路运行过程中产生较大的电场强度，线路维修难度加大。电压等级将决定电场强度，两者之间存在一定的正相关，所以对于输送超高压的超高压输电线路而言，其在运行过程中将产生较强的电场，如果采取带电作业，将加大维修人员的作业难度。2、超高压输电线路带电作业危险点控制2.1等电位作业人员或工具对地电位侧安全距离不足或地电位作业人员、工具对等电位侧安全距离不足。尤其是在传递大、长的非绝缘工具时容易发生。对策：根据电气间隙校核结果限制活动范围，对大、长的非绝缘工具传递过程中做到可靠绑扎，仔细选择工艺方法，传递中尽量少短接电气间隙，或远离间隙不足之处。2.2进、出等电位过程中组合间隙不足。对策：仔细校核塔头间隙，考虑人体及工具占位，用间隙圆法模拟进出等电位过程中的情况，找出最小安全裕度及发生的部位，分析是否满足要求，是否需要改变措施。2.3作业过程中短接的绝缘子片数过多，良好绝缘子片数不足。对策：控制人体和金属工具活动的范围，划定警戒线，加强高空监护。2.4作业工具有效绝缘长度不足。对策：在定制工具时充分考虑各种工艺方法下的绝缘工具组合搭配，确保最小绝缘距离满足要求。考虑到操作工程中人体短接部分，还应留有一定的裕度。2.5人体防护方面，主要有电场强度过高、感应电伤害、人体各部位电位不均衡导致的伤害。对策：穿着相应电压等级的屏蔽服装，包括衣、裤、鞋、袜、面罩等，各部分可靠连接成为一体。特高压专用的屏蔽服等效于一个法拉第笼子，屏蔽效率高达60dB，其内部场强可满足人身防护要求，同时起到均压、分流的作用。为了避免针刺感引起的不适，还应穿着阻燃内衣。在进出等电位时应使用电位转移棒以防止脉冲电流伤害。为防止感应电击，接送悬浮状态的金属物件时应可靠接地再触摸。3、超高压输电线路带电作业方法3.1带电作业准则要想带电作业能够安全规范地展开，就要预先制定一套带电作业技术标准，根据已有的带电作业实验与实践，形成科学的带电作业标准。全面、深入地分析超高压输电线路的特点，同时，要积极借鉴前人的研究成果，例如：最小安全距离、绝缘器具最小绝缘长度等。同时要严格遵照电力系统安全作业准则与规范，来对应编制出一套带电作业安全准则，对超高压带电作业进行科学规范，准则与规范中需要对带电作业做出相对细致的规定，例如：作业工具的传递方式、作业步骤、安全作业距离、作业环境、气象条件等。要求带电作业人员作业前彻底熟识相关的制度、规范，并严格依照这些制度规范进行带电作业，确保作业安全。3.2带电作业的方法与实践某地区超高压输电线路(1000kV交流电)需要带电作业，实际的作业内容主要为：进出等电位、场强测量、间隔棒检查等。第一，进出等电位。由于作业电压等级较高，决定选择吊篮法进出等电位，通过参照高危带电作业标准，并结合已有的作业经验，选择0.5m作业距离，作业者同带电设备之间处于大概0.5m距离时进行拉弧操作，再借助电位转移棒来逐步进行电位转移操作。第二，安全距离与组合间隙检验。随着作业的进行，作业者逐步探测作业的安全距离、组合间隙，实际的作业过程为：作业者如果处于地电位，要确保和带电设备间保有一定距离，确保人身安全，杆塔上下作业者凭借绝缘线索、滑轮等实现作业工具的上下传递，科学安装配置各项工具，确保绝缘工具绝缘长度达到安全标准。进出等电位作业中，组合间隙要达到标准规定，作业者进入等电位以后，需要掌控好最小安全作业距离，具体的距离包括：作业者后身同杆塔主体间的距离，作业者头部同上横担之间的距离。这其中需要作业者根据科学的标准与规定，第一步把安全带沿着传输系统转移到分支导线，再逐步转移到导线，顺着导线深入检查导线、金具等是否出现故障。实际带电作业过程中必须做好安全防护工作，对于1000kV超高压作业，需要穿屏蔽服，而且要确保人体体表电场强度达到规定标准。总而言之，由于作业人员的人身安全与带电作业的安全防护工作有着非常紧密的关系，所以，在进行超高压输电线路带电作业的时候，必须要做好相应的安全防护工作，才能够在最大程度上避免安全事故的发生，保障广大作业人员的人身安全，为我国社会的可持续性发展做出保障。这就要求我们在以后的实际工作中必须对其实现进一步研究探讨。参考文献：[1]杜汝辉.超高压输电线路带电作业研究[J].科技与企业，2015，12：178.[2]邵帅.超高压输电线路带电作业研究[J].中外企业家，2015，35：232+234.[3]杜勇，刘铁，涂明，覃绍先.直升机平台法带电作业在超高压输电线路中的应用[J].湖北电力，2012，04：36-38.[4]张世炼，吴能锦.高压输电线路带电作业的标准化探究[J].科学中国人，2015，29：8-9.

酒　

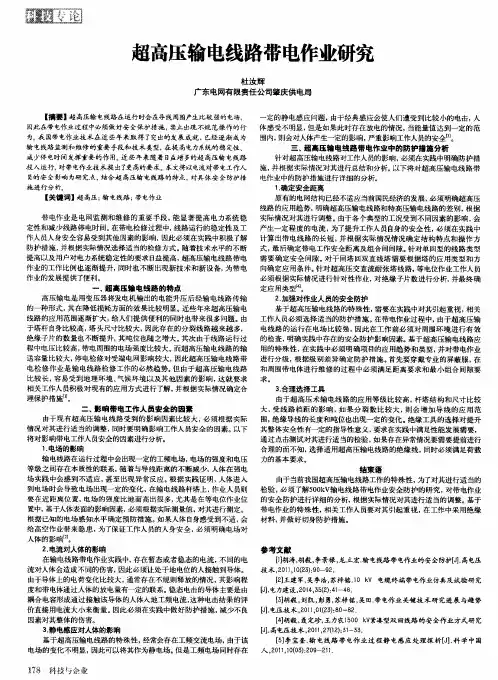

超高压输电线路带电作业研究　

杜汝辉　

广东电网有限责任公司肇庆供电局　

【摘要ｌ超高压输电线路在运行时会在导线周围产生比较强的电场，　

因此在带电作业过程中必须做好安全保护措施，禁止出现不规范操作的行　

为。我国带电作业技术在近些年来取得了突出的发展成就，已经逐渐成为　

输电线路监测和维修的重要手段和技术类型，在提高电力系统的稳定性、　

减少停电时间发挥重要的作用。近些年来随着日益增多的超高压输电线路　

投入运行，对带电作业技术提出了更高的要求。本文将以电流对带电工作人　

员的安全影响为研究点，结合超高压输电线路的特点，对具体安全防护措　

施进行分析。　

【关键词】超高压；输电线路；带电作业　

带电作业是电网监测和维修的重要手段，能显著提高电力系统稳　

定性和减少线路停电时间。在带电检修过程中，线路运行的稳定性及工　

作人员人身安全容易受到其他因素的影响，因此必须在实践中积极了解　

防护措施，并根据实际情况选择适当的检修方式。随着技术水平的不断　

提高以及用户对电力系统稳定性的要求日益提高，超高压输电线路带电　

作业的工作比例也逐渐提升，同时也不断出现新技术和新设备，为带电　

作业的发展提供了便利。　

一，超高压输电线路的特点　

高压输电是用变压器将发电机输出的电能升压后经输电线路传输　

的一种形式，其在降低损耗方面的效果比较明显。近些年来超高压输电　

线路的应用范围逐渐扩大，给人们提供便利的同时也带来很多问题。由　

于塔杆自身比较高，塔头尺寸比较大，因此存在的分裂线路越来越多，　

绝缘子片的数量也不断提升，其吨位也随之增大。其次由于线路运行过　

程中电压比较高，带电周围的电场强度比较大。而超高压输电线路的输　

送容量比较大，停电检修对受端电网影响较大，因此超高压输电线路带　

电检修作业是输电线路检修工作的必然趋势。但由于超高压输电线路　

比较长，容易受到地理环境、气候环境以及其他因素的影响，这就要求　

相关工作人员积极对现有的应用方式进行了解，并根据实际情况确定合
