一阶动态电路分析在一阶动态电路分析中，通常需要考虑以下几个步骤：1.确定电路拓扑结构：首先需要确定电路中的元件和它们的连接方式，以建立电路的拓扑结构。
2.建立电路微分方程：根据电路中的元件和连接方式，可以通过基尔霍夫定律、欧姆定律等来建立电路的微分方程。
对于电容和电感元件，可以利用其电压和电流的关系（即电压-电流特性）得到微分方程。
- 对于电容元件，根据电容的定义（Q=C*dV/dt），可以得到微分方程：C*dV/dt = I，其中C为电容值，V为电容的电压，t为时间，I为电流。
- 对于电感元件，根据电感的定义（V=L*di/dt），可以得到微分方程：L*di/dt = V，其中L为电感值，i为电感的电流，t为时间，V为电压。
3.求解微分方程：根据所建立的微分方程，可以通过分离变量、积分等方法对方程进行求解。
求解过程中需要考虑初始条件，即在其中一时刻电容的电压或电感的电流的初始值。
4.分析电路响应：根据微分方程的解，可以得到电路中电容的电压或电感的电流随时间的变化曲线。
根据这些曲线可以分析电路的稳定状态、暂态响应和频率响应。
在分析电路响应时，可以根据不同的输入信号类型进行分类，常见的输入信号包括：-直流输入：当输入信号为直流信号时，可以将微分方程简化为代数方程进行求解。
此时电路响应主要包括稳态响应和过渡过程。
-正弦输入：当输入信号为正弦信号时，可以利用拉普拉斯变换将微分方程转换为代数方程。
通过求解代数方程和对频率的分析，可以得到电路的频率响应。
-脉冲输入：当输入信号为脉冲信号时，可以将微分方程进行离散化，转化为差分方程进行求解。
此时电路响应主要包括脉冲响应和响应序列的叠加。
总结来说，一阶动态电路分析是通过建立微分方程，求解微分方程，分析电路响应的一种方法。
通过这种方法，可以了解电路的稳定状态、暂态响应和频率响应等特性。
同时，对于不同类型的输入信号，还可以通过不同的数学工具和方法进行求解和分析。
这种分析方法可以广泛应用于电子电路、控制系统等领域的研究和应用中。
动态电路分析仿真实验一、实验目的1、掌握 Multisim 编辑动态电路、设置动态元件的初始条件、掌握周期激励的属性及对动态电路仿真的方法。
2、理解一阶 RC 电路在方波激励下逐步实现稳态充放电的过程。
3、理解一阶 RL 电路在正弦激励下，全响应与激励接入角的关系。
二、实验器材计算机、Multisim 软件三、实验内容及分析RC 一阶动态电路仿真实验1． 一阶RC 电路的充、放电在 Multisim 10中，搭建RC 充、放电仿真实验电路，如图2.2.1所示。
当动态元件（电容或电感）初始储能为零（即初始状态为零）时，仅由外加激励产生的响应称为零状态响应；如果在换路瞬间动态元件（电容或电感）已储存有能量，那么即使电路中没有外加激励电源，电路中的动态元件（电容或电感）将通过电路放电，在电路中产生响应，即零输入响应。
在 Multisim 10中，单击图2.2.1所示电路中开关J 1的控制键A ，选择RC 电路分别工作在充电（零状态响应）、放电（零输入响应）状态。
（1）RC 充电（零状态响应）J1C1 1uFR110kΩV113 V J1Key = SpaceC11uFIC=13V 31207020911022易小辉7020911037谢剑萍（2）RC 放电（零输入响应）2． 一阶RC 电路的仿真实验。
当一个非零初始状态的一阶电路受到激励时，电路产生的响应称为全响应。
对于线性电路，全响应是零输入响应和零状态响应之和。
R110kΩC11uF7020911022易小辉7020911037谢剑萍XFG1XSC1A BExt Trig++__+_12R=4.5K C=1UFC=5uf R=20k实验结论：通过实验，发现电容电压波形受 R,C 元件参数及时间常数的影响。
其中时间常数对波形的影响从图上看：1.电容冲放电过程由近似的直线变成明显的与电压成非线形关系。
2.随着时间常数的增大，电容一次充电和放电的时间间隔明显增大。
一阶动态电路响应实验报告一阶动态电路响应实验报告引言：动态电路是电子学中的基础实验之一，通过对电路中的电流和电压的变化进行观察和分析，可以更好地理解电路的特性和响应。
本实验旨在研究一阶动态电路的响应特性，通过实验数据的分析，探索电路中的电流和电压的变化规律。
实验目的：1. 研究一阶动态电路的响应特性。
2. 掌握实验仪器的使用方法，如示波器、信号发生器等。
3. 学习数据采集和分析的方法。
实验原理：一阶动态电路是由电容和电阻组成的简单电路，其特点是电流和电压的变化具有指数衰减的趋势。
当电路中的电容充电或放电时，电流和电压的变化可以用指数函数来描述。
实验步骤：1. 搭建一阶动态电路实验电路，包括电容、电阻和信号发生器。
2. 将示波器连接到电路中，用于观察电流和电压的变化。
3. 设置信号发生器的频率和振幅，观察电路中电流和电压的响应。
4. 记录实验数据，包括电流和电压的变化情况。
5. 对实验数据进行分析，绘制电流和电压的变化曲线。
实验结果与分析：根据实验数据，我们可以得到一阶动态电路中电流和电压的变化曲线。
通过观察和分析曲线，我们可以得出以下结论：1. 在电容充电时，电流和电压的变化呈指数衰减的趋势，随着时间的增加，电流和电压逐渐趋于稳定。
2. 在电容放电时，电流和电压的变化也呈指数衰减的趋势，但是其衰减速度比充电时要快。
3. 电容的充电和放电时间常数与电阻和电容的数值有关，可以通过实验数据计算得出。
实验结论：通过本次实验，我们研究了一阶动态电路的响应特性，了解了电容充电和放电过程中电流和电压的变化规律。
实验结果表明，一阶动态电路中的电流和电压变化可以用指数函数来描述，而电容的充放电时间常数与电阻和电容的数值有关。
实验总结：本次实验通过实际操作和数据分析，深入理解了一阶动态电路的响应特性。
同时，我们也掌握了实验仪器的使用方法，如示波器和信号发生器。
通过实验的过程，我们不仅加深了对电路特性的理解，还培养了数据采集和分析的能力。
一阶动态电路实验报告一阶动态电路实验报告引言：动态电路是电子电路中常见的一种电路类型，它能够实现信号的放大、滤波和时序控制等功能。
本实验旨在通过搭建一阶动态电路并进行实验验证，深入理解动态电路的工作原理和特性。
实验目的：1. 掌握一阶动态电路的基本原理和特性；2. 学习使用实验仪器搭建一阶动态电路；3. 通过实验验证一阶动态电路的放大和滤波功能。
实验器材：1. 动态电路实验箱；2. 函数信号发生器；3. 示波器；4. 电压表；5. 电阻、电容等元件。
实验步骤：1. 搭建一阶低通滤波器电路，连接函数信号发生器和示波器；2. 调节函数信号发生器的频率和幅度，观察输出信号的变化；3. 测量输入信号和输出信号的幅度，并计算增益；4. 更换电阻或电容元件，观察输出信号的变化；5. 搭建一阶高通滤波器电路，重复步骤2-4。
实验结果：在实验过程中，我们搭建了一阶低通滤波器电路和一阶高通滤波器电路，并进行了一系列实验观察和测量。
首先，我们调节函数信号发生器的频率和幅度，观察输出信号的变化。
当输入信号频率较低时，输出信号基本与输入信号保持一致；而当输入信号频率逐渐增大时，输出信号的幅度逐渐减小，呈现出低通滤波的特性。
这说明一阶低通滤波器电路能够抑制高频信号的传输，实现信号的滤波功能。
其次，我们测量了输入信号和输出信号的幅度，并计算了增益。
通过实验数据的分析，我们发现随着输入信号频率的增加，输出信号的幅度逐渐减小，增益也逐渐减小。
这与一阶低通滤波器的特性相吻合。
在更换电阻或电容元件的实验中，我们发现改变电阻值或电容值会对输出信号产生影响。
当电阻值增大或电容值减小时，输出信号的幅度减小，滤波效果增强；反之，输出信号的幅度增大，滤波效果减弱。
这进一步验证了一阶动态电路的特性。
结论：通过本次实验，我们深入了解了一阶动态电路的工作原理和特性。
一阶低通滤波器能够抑制高频信号的传输，实现信号的滤波功能；而一阶高通滤波器则能够抑制低频信号的传输，实现信号的滤波功能。
一、实验目的1. 掌握使用Multisim软件进行动态电路仿真的基本方法。
2. 理解并验证一阶、二阶动态电路的基本特性。
3. 分析电路参数对动态电路响应的影响。
4. 通过仿真实验，加深对动态电路理论知识的理解。
二、实验原理动态电路是指电路中元件的参数（如电阻、电容、电感等）随时间变化的电路。
动态电路的特性主要取决于电路的结构和元件参数。
本实验主要研究一阶和二阶动态电路的响应特性。
三、实验仪器1. PC机一台2. Multisim软件四、实验内容1. 一阶动态电路仿真（1）搭建RC电路使用Multisim软件搭建一个RC电路，电路参数如下：R=1kΩ，C=1μF。
将电路连接到函数信号发生器上，输出一个5V的方波信号。
（2）仿真分析① 零输入响应：将电容C的初始电压设为5V，观察电容电压uc随时间的变化情况，并记录时间常数τ。
② 零状态响应：将电容C的初始电压设为0V，观察电容电压uc随时间的变化情况，并记录时间常数τ。
③ 完全响应：将电容C的初始电压设为5V，观察电容电压uc随时间的变化情况，并记录时间常数τ。
2. 二阶动态电路仿真（1）搭建RLC电路使用Multisim软件搭建一个RLC电路，电路参数如下：R=1kΩ，L=1mH，C=1μF。
将电路连接到函数信号发生器上，输出一个5V的方波信号。
（2）仿真分析① 零输入响应：将电感L的初始电流设为5A，观察电感电流iL随时间的变化情况，并记录时间常数τ。
② 零状态响应：将电感L的初始电流设为0A，观察电感电流iL随时间的变化情况，并记录时间常数τ。
③ 完全响应：将电感L的初始电流设为5A，观察电感电流iL随时间的变化情况，并记录时间常数τ。
五、实验结果与分析1. 一阶动态电路（1）零输入响应：电容电压uc随时间呈指数衰减，时间常数τ=1s。
（2）零状态响应：电容电压uc随时间呈指数增长，时间常数τ=1s。
（3）完全响应：电容电压uc随时间呈指数衰减和增长，时间常数τ=1s。

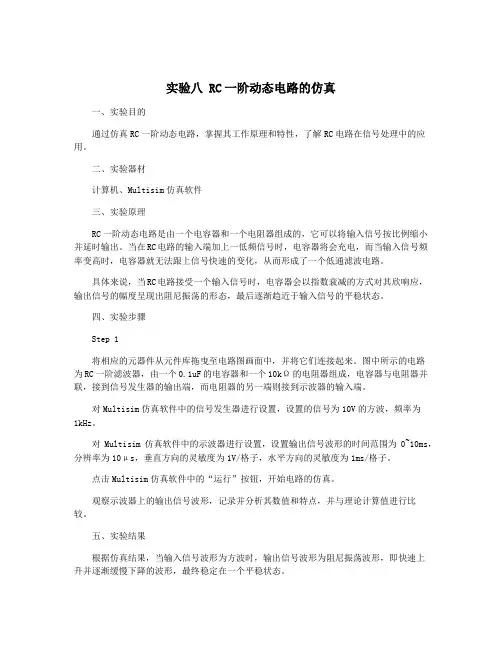

实验八 RC一阶动态电路的仿真一、实验目的通过仿真RC一阶动态电路，掌握其工作原理和特性，了解RC电路在信号处理中的应用。
二、实验器材计算机、Multisim仿真软件三、实验原理RC一阶动态电路是由一个电容器和一个电阻器组成的，它可以将输入信号按比例缩小并延时输出。
当在RC电路的输入端加上一低频信号时，电容器将会充电，而当输入信号频率变高时，电容器就无法跟上信号快速的变化，从而形成了一个低通滤波电路。
具体来说，当RC电路接受一个输入信号时，电容器会以指数衰减的方式对其欣响应，输出信号的幅度呈现出阻尼振荡的形态，最后逐渐趋近于输入信号的平稳状态。
四、实验步骤Step 1将相应的元器件从元件库拖曳至电路图画面中，并将它们连接起来。
图中所示的电路为RC一阶滤波器，由一个0.1uF的电容器和一个10kΩ的电阻器组成，电容器与电阻器并联，接到信号发生器的输出端，而电阻器的另一端则接到示波器的输入端。
对Multisim仿真软件中的信号发生器进行设置，设置的信号为10V的方波，频率为1kHz。
对Multisim仿真软件中的示波器进行设置，设置输出信号波形的时间范围为0~10ms，分辨率为10μs，垂直方向的灵敏度为1V/格子，水平方向的灵敏度为1ms/格子。
点击Multisim仿真软件中的“运行”按钮，开始电路的仿真。
观察示波器上的输出信号波形，记录并分析其数值和特点，并与理论计算值进行比较。
五、实验结果根据仿真结果，当输入信号波形为方波时，输出信号波形为阻尼振荡波形，即快速上升并逐渐缓慢下降的波形，最终稳定在一个平稳状态。
六、实验分析RC一阶动态电路可用于信号滤波和时序纠正，具有较好的实际应用价值。
通过本次实验的仿真，我们深入了解了RC电路的工作原理与特性，为今后实际应用提供了宝贵的参考。
仿真实验1 RC电路的过渡过程测量一、实验目的1、观察RC电路的充放电特性曲线，了解RC电路由恒定电压源激励的充放电过程和零输入的放电过程。
2、学习并掌握EWB软件中虚拟示波器的使用和测量方法。
二、原理及说明1、充电过程当电路中含有电容元件或电感元件时，如果电路中发生换路，例如电路的开关切换、电路的结构或元件参数发生改变等，则电路进入过渡过程。
一阶RC电路的充电过程是直流电源经电阻R向C充电，就是RC电路对直流激励的零状态响应。
对于图1所示的一阶电路，当t=0时开关K由位置2转到位置1，由方程：初始值：Uc(0-)=0可以得出电容和电流随时间变化的规律：RC充电时，电容两端的电压按照指数规律上升，零状态响应是电路激励的线性函数。
其中τ=RC，具有时间的量纲，称为时间常数，它是反映电路过渡过程快慢程度的物理量。
τ越大，暂态响应所待续的时间越长即过渡过程时间越长。
反之，τ越小，过渡过程的时间越短。
2、放电过程RC电路的放电过程是电容器的初始电压经电阻R放电，此时电路在无激励情况下，由储能元件的初始状态引起的响应，即为零输入响应。
在图1中，让开关K于位置1，使初始值Uc(0-)=U S，再将开关K转到位置2。
电容放电由方程，可以得出电容器上的电压和电流随时间变化的规律：三、实验内容1、RC电路充电过程(1) 在EWB软件的元器件库中，选择直流电压源、接地符号以及所需的电阻、电容、双掷开关等，电容C= μF (一位同学学号最后两位))，电阻R= KΩ(另一位同学学号最后两位)。
按照图2接线，并从仪器库中选择示波器XSC接在电容器的两端。
(2) 启动仿真运行开关，手动控制电路中的开关切换，开关置于1点，电源通过电阻对电容充电。
观测电容的电压变化，移动示波器显示面板上的指针位置，记录电容在不同时间下的电容电压，填在表1中。
表1 RC电路充电2、RC电路放电过程将电容充电至10V电压，手动控制电路中的开关切换，将开关K置于3点，电容通过电阻放电。
一阶二阶动态电路实验报告前言本文介绍了一阶二阶动态电路实验的相关内容，包括实验准备、步骤、实验结果的分析以及结论。
动态电路是一种重要的电路技术，在很多方面都起着重要的作用。
它可以应用于多种电子设备中，如电脑、摄像机和收录机等。
本实验介绍的是测试一阶二阶动态电路的实例，并解释了其中的一些概念和特性，使我们更加理解动态电路技术。
实验准备在本实验中，我们需要准备以下几种实验用品：一阶（二极管，电容，电阻）和二阶（二极管，电容，电阻，特定电路板）的模块，以及一台电脑。
实验步骤1）确定模块原理图：首先，我们需要确定对应的模块原理图，确定每个模块的输入和输出端口。
2）连接电路：然后，组装模块，连接电路，将各个模块连接起来，确保模块与电路之间的联系。
3）测试电路：接着，使用数据采集仪来测量每个模块的输入信号和输出信号，对电路进行测试。
4）对电路进行分析：最后，根据测量的结果，对电路进行分析，分析电路中每个元件的功能，并确定电路的特性。
实验结果在本实验中，我们所做的实验采用的是一阶和二阶的动态电路，我们测量了各个模块的输入和输出信号，最终得出以下结论：（1）一阶动态电路的升降沿响应时间可以在设定范围内调节；（2）二阶动态电路的输入与输出之间存在一定的延迟时间；（3）随着负载变化，动态电路的性能会受到影响；（4）一阶和二阶动态电路的性能是不同的。
结论通过本次实验，我们学会了如何测试一阶和二阶动态电路，以及他们在当今电子产品中的应用。
在模拟信号控制领域，一阶和二阶动态电路都得到了广泛的应用。
使用一阶动态电路可以满足一般要求，而使用二阶动态电路可以满足高精度的要求。
一阶二阶动态电路实验报告实验目的：1、学习串联与并联一阶电路的响应特性；2、掌握求解一阶电路的重要参数；3、学会利用示波器分析电路响应，并用频域图分析电路特性；4、学习二阶电路的响应特性及其电路稳定条件；5、练习利用示波器分析二阶电路响应，体验相位响应和幅频响应的相互作用。
实验原理：一阶电路有两种基本形式，串联和并联，它们的特点均在于对信号时间常数t=rC的响应。
其中r为电路中电阻器的电阻，C为电容器的电容。
在外加电压U0下电路的响应可以由基尔霍夫定律表达出来。
串联电路的电压状态方程为：Uc + UR = U0C dUc/dt + Uc/R = U0/RdUc/dt + Uc/(RC) = U0/(RC)t=R*C 表示电路响应的时间常数。
并联电路的电压状态方程为：Uc = I * RC dI/dt + I/R = 0dI/dt + I/(RC) = 0同样t=R*C为响应时间常数。
二阶电路由一个电容和两个电感组成，电等效可以看作一个阻尼振荡器。
为了保证电路的稳定性，我们定义电路的品质因数Q：Q = 2pi * f0 * R * C_L其中f0为振荡器的谐振频率，C_L为负载电容器的电容量。
Q越大表示电路谐振的削减效果越弱，电路的稳态响应时间也越长。
另一个表征电路稳定的量是阻尼系数a=R/(2L)*sqrt(C/L)。
实验中我们会接触两种阻尼振荡器的形式：无阻尼振荡器和过阻尼振荡器。
无阻尼振荡器表示an=0, 此时电路振荡渐进不会消失，一阶上升较快，二阶下降趋势相对平坦，折返特点也非常明显。
过阻尼振荡器an<1，振荡不会消失，响应时间也较长，调节电路特性时需注意an<1而不是an=1。
实验装置：1. 1个函数信号发生器2. 2个示波器3. 1个二阶低通电路电路板4. 1个一阶低通电路电路板5. 量表，接线，信号装置实验内容、步骤及数据记录：1. 测量并记录一阶电路的时间常数。
电路基本参数：R=10K, C=0.1uFa. 连接串联电路，使输出信号为阶跃状，并使用示波器监控输出电压；b. 调节信号发生器使输入信号幅值约为1V；c. 测量信号的主要电压，记录t0，t1，t2，t3等关键时间，建立电路时间响应曲线，并测量电路时间响应曲线的渐近斜率；d. 完成数据拟合，计算电路的时间常数并确定其可靠误差范围。
一阶动态电路响应实验报告-回复本个实验通过测试电路中的电压变化来研究一阶动态电路响应的特性。
在试验中，我们使用了一个RC 电路作为模型来研究电路中的电压变化，通过测量过渡过程中的电压变化和时间，进一步确定电路的时间常数和响应特性。
通过实验数据的分析，我们得出了电路的时间常数和阶跃响应曲线。
【关键词】一阶动态电路、响应特性、时间常数、阶跃响应曲线【实验目的】1. 了解一阶动态电路的基本原理和特性。
2. 掌握一阶动态电路的测试方法。
3. 通过实验验证一阶动态电路的时间常数和响应特性。
【实验原理】1. 一阶动态电路的基本原理一阶动态电路是一种简单的电路，它包含一个电阻和一个电容器。
电容器可以存储电能，电阻可让电容器内的电压平稳地释放。
该电路的特性是，当电路上有电压变化时，电容器内储存的电能会在一段时间内逐渐释放，直到电容器内的电荷完全消耗。
2. 一阶动态电路的响应特性一阶动态电路的响应特性可以通过两个参数来描述：时间常数和阶跃响应曲线。
时间常数是指电路中电容器放电至原电压的63.2% 所需的时间。
阶跃响应曲线则是电路输入突变信号时输出电压随时间的变化曲线。
【实验器材】示波器1 台、函数信号发生器1 台、电源1 台、电阻箱1 台、电容器1 台、万用表1 台【实验步骤】1. 按图1 连接RC 电路。
2. 将示波器和函数信号发生器分别接入电路。
3. 在函数信号发生器上设置一个方波信号，其幅度为5V，频率为1kHz。
4. 打开电源并调整函数信号发生器的幅度和频率，使得输入信号的幅度和频率符合实验要求。
5. 用示波器观察电路的输入和输出波形，并记录数据。
6. 分析数据，并绘制阶跃响应曲线。
7. 根据数据计算电路的时间常数，并与实验值进行比较。
【实验数据】时间(ms) 电压(V)0 0.000.2 0.400.4 1.000.6 2.800.8 3.801.0 4.00【数据分析】通过实验测量结果，我们可以得到该电路的阶跃响应曲线（如图2 所示）。
郑州航空工业管理学院《电子信息系统仿真》课程设计级专业班级题目一阶动态电路特性分析与仿真姓名学号指导教师二О一一年十二月八日内容摘要本次设计通过MATALAB编程可以对一阶动态电路特性进行可视化的观测与分析，构建各种响应的波形图，其中包括RC串联电路及RL并联电路的零输入响应、零状态响应、正态激励响应、及冲击响应等。
MATLAB 的应用范围非常广，包括信号和图像处理、通讯、控制系统设计、测试和测量、财务建模和分析以及计算生物学等众多应用领域。
通过MATALAB绘制波形图能够更加直观的观测到各个响应的动态工作状况。
关键字MATLAB；测试和仿真；图形处理；一阶动态电路特性一、M ATLAB软件简介MATLAB功能丰富，可扩展性强。
MA TLAB软件包括基本部分和专业扩展两大部分的功能。
基本部分包括：矩阵的运算和各种变换；代数和超越方程的求解；数据处理和傅立叶变换；数值部分等等，可以充分满足大学理工科本科的计算需要。
扩展部分称为工具箱。
它实际上是用MATLAB的基本语句辩称的各种子程序集，用于解决某一方面的专门问题，或实现某一类的新算法。
MATLAB 具有以下基本功能：（1）数值计算功能；（2）符号计算功能；（3）图形处理及可视化功能；（3）可视化建模及动态仿真功能。
MATLAB有数百个核心内部函数，数十个形形色色的工具箱。
工具箱大致可以分为两大类，——类是学科性工具箱，另一类是功能性工具箱。
学科性工具箱大都涵盖了本学科所有的已有的基本概念和基本运算，大都十分专业。
如符号数学工具箱，简直就是一个高等数学、工程数学解题器。
极限、导数、微分、积分、级数运算与展开、微分方程求解、Laplace变换等应有尽有。
还有控制系统、信号处理、模糊逻辑、神经网络、小波分析、统计；优化、金融预测等工具箱，无一不是非常优秀的运算工具。
这些工具箱都可以添加自己根据需要编写的函数，用户可以不断更新自己的工具箱，使之更适合于自己的研究和计算二、 理论分析2.RC 串联电路及RL 并联电路的零输入响应动态电路中无外施激励电源，仅由动态元件初始储能所产生的响应，称为动态电路的零输入响应。
2.1 RC 串联电路的零输入响应在图3.1所示的RC 电路中，开关S 打向2前，电容C 充电，Uu u C R =+。
当开关S 打向2后，电压C R u u =，电容储存的能量将通过电阻以热能的形式释放出来图2.1 RC 电路的零输入响应此时可知RC 电路零输入时电路中的电流为tRC o eR U i 1-=；电阻上的电压为t RCo C R eU u u 1-==；源程序：U0=2;R=2;C=0.5; t=[0:0.05:1.5];Ic=U0/R*exp(-t/(R*C)); Uc=U0*exp(-t/(R*C)); subplot(1,2,1 );plot(t,Uc);xlabel('t')ylabel('Uc')subplot(1,2,2 );plot(t,Ic );xlabel('t')ylabel('Ic')2.2 RL并联电路的零输入响应在图2.3所示的RL电路中，开关S动作之前，电压和电流已恒定不变，电感中有电流)0(-==iRUI oo。
在t=0时开关由1打到2，具有初始电流o I的电感L和电阻R相连接，构成一个闭合回路。
图2.2 RL电路的零输入响应此时可知RL电路零输入时电路中的电压为tLRoeRIu-=；电感上的电流为tLRoRLeIii-==；源程序：I0=2;R=2;L=0.5;t=0:0.05:1.5;IL=I0*exp(-t*R/L);UL=I0*R*exp(-t*R/L); subplot(1,2,1 ); plot(t,UL);xlabel('t');ylabel('UL');subplot(1,2,2 );plot(t,IL);xlabel('t');ylabel('IL');3.RC 串联及RL 并联电路的直流激励的零状态响应零状态响应就是电路在零初始状态下（动态元件初始储能为零）由外施激励引起的响应。
3.1 RC 串联电路的直流激励的零状态响应在图3.1所示的RC 串联电路中，开关S 闭合前电路处于零初始状态，即0)0(=-C u 。
在t=0时刻，开关S 闭合，电路接入直流电压源sU 。
根据KVL ，有s C R U u u =+。
图3.1 RC 电路零状态响应此时可知RC电路零状态时电路中的电流为tRCs eRUi1-=；电阻上的电压为tRCsReUu1-=，电容上的电压为)1(1tRCsCeUu--=；Us=2;R=2;C=0.5;t=0:0.05:10;Ic=Us/R*exp(-t/(R*C));Uc=Us*(1-exp(-t/(R*C)));subplot(1,2,1 );plot(t,Uc);xlabel('t')ylabel('Uc')subplot(1,2,2 );plot(t,Ic );xlabel('t')ylabel('Ic')3.2 RL并联电路的直流激励的零状态响应在图3.3所示的RL 电路中，直流电流源的电流为s I ，在开关打开前电感中的电流为零。
开关打开后0)0()0(=-=+L L i i ，电路的响应为零状态响应。
注意到换路后s R 与s I 串联的等效电路扔为s I ，则电路的微分方程为sL LI i dt di R L =+，初始条件为0)0(=+L i 。
图3.2 RL 电路的零状态响应此时可知RL 电路零状态时电路中的电压为t LR s e RI u -=；电感上的电流为)1(t LRs L eI i --=，电阻上的电流为t LR s R eI i -=；源程序：Is=2;R=2;L=0.5; t=0:0.05:1.5;IL=Is*(1-exp(-t*R/L)); UL=Is*R*exp(-t*R/L) subplot(1,2,1 ); plot(t,UL); xlabel('t') ylabel('UL') subplot(1,2,2 ); plot(t,IL ); xlabel('t')ylabel('IL')4．RC 串联及RL 并联电路的直流激励的全响应当一个非零初始状态的一阶电路受到激励是，电路的响应称为一阶电路的全响应。
4.1 RC 串联电路的直流激励的全响应在图4.1所示的RC 串联电路为已充电的电容经过电阻接到直流电压源s U 。
设电容原有电压0U u C =，开关S 闭合后，根据KVL 有s c cU u dt du RC=+，初始条件为0)0()0(U u u c c =-=+。
图4.1 RC 串联电路的全响应此时可知RC 电路全响应时电路中的电流为tRC s eRU U i 10--=；电阻上的电压为t RCs R eU U u 10)(--=，电容上的电压为)1(110t RCs t RCC eU eU u ----=；源程序：U0=2;Us=3;R=2;C=0.5; t=0:0.1:5;Ic=(Us-U0)/R*exp(-t/(R*C)); Uc=U0*exp(-t/(R*C))+Us*(1-exp(-t/(R*C))); subplot(1,2,1 ); plot(t,Uc); xlabel('t') ylabel('Uc') subplot(1,2,2 ); plot(t,Ic ); xlabel('t') ylabel('Ic')4.2 RL 并联电路的直流激励的全响应在图4.2所示的RL 并联电路为已充电的电感与电阻并联接到直流电压源s U 。
设电感原有电流0I i L =，开关S 闭合后，)0(+L i 与)0(-L i 不相等，电路的响应为全响应。
线1为上图上线，中图和下图下线。
图4.2 RL 并联电路全响应此时可知RL 电路全响应时电路中的电压为t LR s e I I R u --=)(0；电感上的电流为t LRt LRs L eI e I i --+-=0)1(，电阻上的电流为t LR t LR s R eI eI i ---=0。
源程序：I0=2;Is=3;R=2;L=0.5;I1=2.5; t=[0:0.01:1.5];IL=I0*exp(-t*R/L)+Is*(1-exp(-t*R/L)); UL=(Is-I0)*R*exp(-t*R/L);subplot(1,2,1 );plot(t,UL);xlabel('t')ylabel('UL')subplot(1,2,2 );plot(t,IL );xlabel('t')ylabel('IL')5.RC串联电路及RL并联电路的正弦激励的零状态响应RC串联电路及RL并联电路的正弦激励的零状态响应与直流激励的零状态响应电路图一致，只是电压源与电流源改成正弦激励的电压源或电流源。
5.1 RC串联电路的正弦激励的零状态响应外施激励为正弦电压源()usmstUUψω+=cos，根据KVL，s c c U u dt du RC=+，方程的通解为()θωτ++=-t U Ae u m tc cos ，由非齐次方程的特解和对应的齐次方程的通解两个分量组成。
从而()()()()()t RCu smu smc eRC U t RC U t u 122cos 1cos 1--+--++=ψψωψψωω源程序：Usm=2;w=pi;R=2;C=0.5;h=atan(w*C*R);z=sqrt((w*R*C)^2+1); t=0:0.01:4; Ic=Ur/R; Ur=1/(R*C)*Usm/z*cos(pi/2-h)*exp(-t/(R*C))-Usm*sin(h)*sin(w*t+pi/2-h); Uc=Usm/z*cos(w*t+pi/2-h)-Usm/z*cos(pi/2-h)*exp(-t/(R*C)); subplot(1,2,1 ); plot(t,Uc); xlabel('t'); ylabel('Uc'); subplot(1,2,2 ); plot(t,Ic); xlabel('t'); ylabel('Ic');5.2 RL 并联电路的正弦激励的零状态响应外施激励为正弦电压源()u sm s t I I ψω+=cos ，根据KVL ， 源程序：Ism=2;w=pi;R=2;L=0.5;h=atan(w*L/R);z=sqrt((w*L)^2+R^2); t=0:0.01:4;Is=Ism*cos(w*t+pi/2);IL=Ism*R/z*cos(w*t+pi/2-h)-Ism*R/z*cos(pi/2-h)*exp(-t*R/L); Ir=R*Ism/z*cos(pi/2-h)*exp(-t*R/L)-w*L*Ism/z*sin(w*t+pi/2-h); UL=Ir*R; subplot(1,2,1 ); plot(t,Uc); xlabel('t'); ylabel('UL'); subplot(1,2,2 ); plot(t,Ic); xlabel('t'); ylabel('IL');6.RC 串联电路及RL 并联电路的冲激响应电路对于单位冲击函数激励的零状态响应称为单位冲激响应。
