制作陶瓷的工艺流程

陶瓷的生产工艺流程（图）

原料工序：坯釉原料进厂后，经过精选、淘洗，根据生产配方称量配料，入球磨细碎，达到所需细度后，除铁、过筛，然后根据成型方法的不同，机制成型用泥浆压滤脱水，真空练泥，备用；对于化浆工艺，把泥浆先压滤脱水，后通过

陶瓷的生产工艺流程 加入解凝剂化浆，除铁、过筛后备用；对注浆成型用泥浆，进行真空处理后，成为成品浆，备用。

成型工序：分为滚压成型和注浆成型。然后干燥、修坯，备用。

烧成工序：在取得白坯后，入窑素烧，经过精修、施釉，进行釉烧，对出窑后的白瓷检选，得到合格白瓷。

彩烤工序：对合格白瓷进行贴花、镶金等步骤后，入烤花窑烧烤，开窑后进行花瓷的检选，得到合格花瓷成品。

包装工序：对花瓷按照不同的配套方法、各种要求进行包装，即形成本公司的最终产品，发货或者入库。

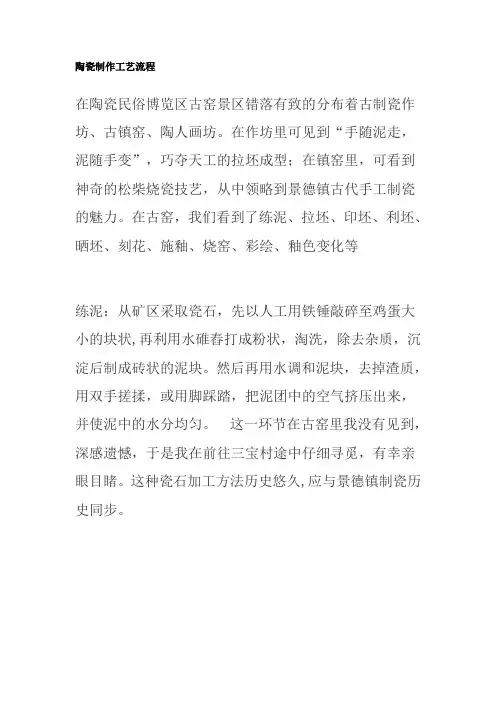

陶瓷制作工艺流程

在陶瓷民俗博览区古窑景区错落有致的分布着古制瓷作坊、古镇窑、陶人画坊。在作坊里可见到“手随泥走，泥随手变”，巧夺天工的拉坯成型；在镇窑里，可看到神奇的松柴烧瓷技艺，从中领略到景德镇古代手工制瓷的魅力。在古窑，我们看到了练泥、拉坯、印坯、利坯、晒坯、刻花、施釉、烧窑、彩绘、釉色变化等

练泥：从矿区采取瓷石，先以人工用铁锤敲碎至鸡蛋大小的块状,再利用水碓舂打成粉状，淘洗，除去杂质，沉淀后制成砖状的泥块。然后再用水调和泥块，去掉渣质，用双手搓揉，或用脚踩踏，把泥团中的空气挤压出来，并使泥中的水分均匀。 这一环节在古窑里我没有见到，深感遗憾，于是我在前往三宝村途中仔细寻觅，有幸亲眼目睹。这种瓷石加工方法历史悠久,应与景德镇制瓷历史同步。

2/9

拉坯：将泥团摔掷在辘轳车的转盘中心，随手法的屈伸收放拉制出坯体的大致模样。拉坯是成型的第一道工序。拉坯成型首先要熟悉泥料的收缩率。景德镇瓷土总收缩率大致为18—20%,根据大小品种和不同器型及泥料的软硬程度予以放尺。由于景德镇瓷泥的柔软性,拉制的坯体均比之其他黏土成型的要厚。拉坯不仅要注意到收缩率,而且还要注意到造型。如遇较大尺寸的制品,则要分段拉制,从各个分段部位,可看出拉坯师傅的技艺好坏和水平高低。景德镇陶瓷的特殊美感和瓷文化的形成是与其独特的材质、工艺等有着密不可分的联系,甚至在某种程度上说:景德镇瓷器名扬天下,除当地“天赐”的优质黏土之外,基本上是那些“鬼斧神工”的技艺将这些普通的“东西”变成了人类的“宠物”。由此,真正被“神灵”护佑着的正是这制瓷技艺的不断分工、进化和传承。这千年相传的技艺造就和组成了人类陶瓷史甚至是文明史上最耀眼的光环,这光环让人炫目,也让人敬畏。

3/9

印坯：印模的外形是按坯体内形弧线旋削而成的，将晾至半干的坯覆在模种上，均匀按拍坯体外壁，然后脱模。

4/9

利坯：将坯覆放于辘轳车的利桶上，转动车盘，用刀旋削，使坯体厚度适当，表里光洁，这是一道技术要求很高的工序。

传递友谊 创造价值

陶瓷贴花纸丝印工艺流程

陶瓷贴花纸属于工艺美术范畴，它是将纹样装饰、色彩和造型融入到陶瓷中，形成工艺美术品，这是实用与艺术的完美结合。

随着我国经济的发展和消费水平的不断提高，人们对生活用品的装饰也提出了更高的要求。图案装饰要靠印刷术复制法实现，即直接在器物上印刷图案。而对于异形和有特殊要求的承印材料和承印物，则需要采用间接装饰法。小膜花纸就是满足这一要求的一种装饰法。

小膜花纸，也称水转移贴花纸，它是先将图案印刷在一种预涂水溶性胶的特殊纸张上，再通过水浸泡润湿后，转移贴附于物件表面的一种装饰工艺。小膜花纸主要应用于陶瓷、玻璃、运动器材（头盔、球拍等）、金属、木器等物件不规则表面的装饰。

小膜花纸是由底层的底纸（也称纸基），中间层的是溶胶，和表面的封面油组成的。

小膜花纸按照转贴后烧烤温度的不同可以分为：高温花纸及低温花纸。高温花纸，包括陶瓷高温烧成花纸、玻璃高温烧成花纸，其中陶瓷花纸又可分为釉上花纸、釉中花纸；低温花纸，主要应用于运动器材、金属、木器等，花纸转贴到承印物上后，只需2 0 0℃以下低温烘烤即可。

小膜花纸与其他转印贴花纸相比，最大的特点就是具有点线清晰、阶调细腻、膜层柔韧的优点，所以是制作高档花纸的最佳选择。

小膜花纸制作工艺主要分为印前准备、印中控制、印后检验。小膜花纸，尤其是高温花纸（陶瓷花纸及玻璃花纸），印前部分极为重要，包括设计、分色、制版及材料的选择。优质的小膜花纸，图案层次分明细腻，色彩饱和、套色准确，没有龟纹、没有画面缺点，转贴时有较理想的延展性、不易断裂，烧烤效果理想。能否达到这些质量要求，很大程度上取决于印前各项工艺。

传递友谊 创造价值

● 印前准备

⒈设计及分色

1.陶瓷花纸分色因受颜料性质的限制，所以不像普通三原色印刷原理那么简单。陶瓷颜料要经过中高温烧烤才能与瓷釉表面熔合，从而呈现出不同的色泽。不同的陶瓷颜料含有不同的化学成分，而这些元素相互之间不能混合，且个别颜料在印刷时必须达到1 0μm以上的厚度才能出现正常的色彩（如钴蓝、镉红）。了解了陶瓷颜料的性质，在印前分色制版工艺中才能因色而异判断和处理一些实际问题（如镉系列不可和铁系列颜色相混或相叠）。

陶瓷制做工艺流程

制模

雕型(厡形阶段)

木擳土(深灰色)：是一种水性土，质地较细，可做不规则的雕模

石膏(白色)：质地较硬，适合作比较工整的雕模

油土(土黄色)：不需保湿，常用来做poly的雕模或是厚度较薄易龟裂的浮雕。

此阶段须注意：

原型厚薄均匀，比例合理才能避免日后有开裂的问题

浮雕之深浅、角度需适中便于分片，如有利角将造成卡模。

转角要圆，避免利角造成开裂。

原型会比图稿尺寸大或高，由于每一种土因烧成温度不同都有其收缩比的关系。

陶土分类

烧成温度越高收缩比越高吸水率越低，与硬度也成正比。

类别 烧成温度 收缩比 吸水率 烧成颜色 特性

白云土 普通 950~1050 5% 20% 白色无光 质脆，实用性低，吸水率高手绘色彩较鲜艳 重质 1110~115 6%~8% 15%

半瓷 普通 1150~1250 10%~12% 5%~8% 米黄无光 质硬，实用性高，吸水率低易适作手绘彩，色釉效果佳 白半瓷 1150~1250 10%~12% 5%~8% 米白无光

红土 低温 1000~1050 4%-7% ＞15% 红褐 颜色较淡，质脆，吸水率高

高温 1110~1150 8%~12% ＜8% 颜色较暗，质硬，吸水率低

全瓷 1200~1350 14-15% ＜1% 死白 瓷化，质硬，吸水率低，实用性高 骨灰瓷 1200~1350 14-15% ＜1%

分片(样品模)

利用石膏将原形翻制成模具。

此阶段须注意

为避免模线问题，分片数愈少越好，分片时也须注意每片之间隙不可过大。

若曾上过钾肥皂(是一种隔离剂)需清洗干净，以避免日后发生针孔、气泡瑕疵。

包case-意指大货生产时，为复制子模所需而翻制的母模(阳模，材质为超硬石膏)

利用母模可以再重复分片，即可产出后续许多子模。

此阶段须注意：

一个母模的寿命约3年，约可制造70-80个子模。

一个子模约可生产60~80个产品。(视纹路之复杂程度而定) 由于不断的重复生产使得石膏的吸水率越来越低，故一日中，灌制泥胚的时间一件比一件长。
