二次元影像测量仪保养内容和方法

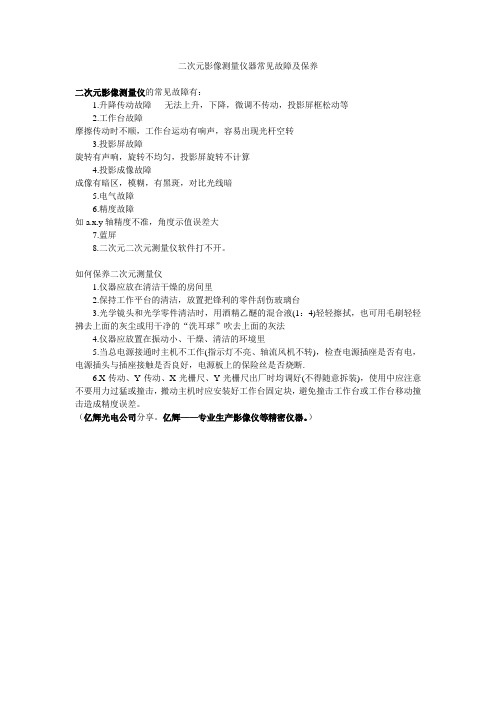

二次元影像测量仪器常见故障及保养
二次元影像测量仪的常见故障有：
1.升降传动故障无法上升，下降，微调不传动，投影屏框松动等
2.工作台故障
摩擦传动时不顺，工作台运动有响声，容易出现光杆空转
3.投影屏故障
旋转有声响，旋转不均匀，投影屏旋转不计算
4.投影成像故障
成像有暗区，模糊，有黑斑，对比光线暗
5.电气故障
6.精度故障
如a.x.y轴精度不准，角度示值误差大
7.蓝屏
8.二次元二次元测量仪软件打不开。

如何保养二次元测量仪
1.仪器应放在清洁干燥的房间里
2.保持工作平台的清洁，放置把锋利的零件刮伤玻璃台
3.光学镜头和光学零件清洁时，用酒精乙醚的混合液(1：4)轻轻擦拭，也可用毛刷轻轻拂去上面的灰尘或用干净的“洗耳球”吹去上面的灰法
4.仪器应放置在振动小、干燥、清洁的环境里
5.当总电源接通时主机不工作(指示灯不亮、轴流风机不转)，检查电源插座是否有电，电源插头与插座接触是否良好，电源板上的保险丝是否烧断.
6.X传动、Y传动、X光栅尺、Y光栅尺出厂时均调好(不得随意拆装)，使用中应注意不要用力过猛或撞击，搬动主机时应安装好工作台固定块，避免撞击工作台或工作台移动撞击造成精度误差。

（亿辉光电公司分享。

亿辉——专业生产影像仪等精密仪器。

）。

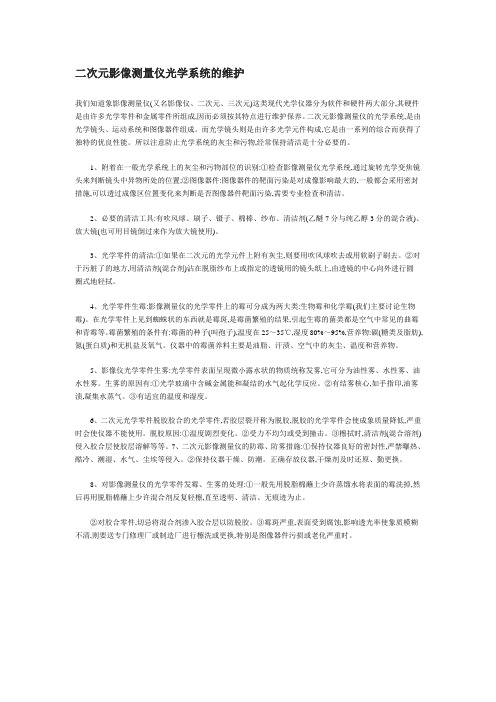

二次元影像测量仪光学系统的维护我们知道象影像测量仪(又名影像仪、二次元、三次元)这类现代光学仪器分为软件和硬件两大部分,其硬件是由许多光学零件和金属零件所组成,因而必须按其特点进行维护保养。

二次元影像测量仪的光学系统,是由光学镜头、运动系统和图像器件组成。

而光学镜头则是由许多光学元件构成,它是由一系列的综合而获得了独特的优良性能。

所以注意防止光学系统的灰尘和污物,经常保持清洁是十分必要的。

1、附着在一般光学系统上的灰尘和污物部位的识别:①检查影像测量仪光学系统,通过旋转光学变焦镜头来判断镜头中异物所处的位置;②图像器件:图像器件的靶面污染是对成像影响最大的,一般都会采用密封措施,可以透过成像区位置变化来判断是否图像器件靶面污染,需要专业检查和清洁。

2、必要的清洁工具:有吹风球、刷子、镊子、棉棒、纱布、清洁剂(乙醚7分与纯乙醇3分的混合液)、放大镜(也可用目镜倒过来作为放大镜使用)。

3、光学零件的清洁:①如果在二次元的光学元件上附有灰尘,则要用吹风球吹去或用软刷子刷去。

②对于污脏了的地方,用清洁剂(混合剂)沾在脱脂纱布上或指定的透镜用的镜头纸上,由透镜的中心向外进行圆圈式地轻拭。

4、光学零件生霉:影像测量仪的光学零件上的霉可分成为两大类:生物霉和化学霉(我们主要讨论生物霉)。

在光学零件上见到蜘蛛状的东西就是霉斑,是霉菌繁殖的结果,引起生霉的菌类都是空气中常见的曲霉和青霉等。

霉菌繁殖的条件有:霉菌的种子(叫孢子),温度在25～35℃,湿度80%～95%,营养物:碳(糖类及脂肪),氮(蛋白质)和无机盐及氧气。

仪器中的霉菌养料主要是油脂、汗渍、空气中的灰尘、温度和营养物。

5、影像仪光学零件生雾:光学零件表面呈现微小露水状的物质统称发雾,它可分为油性雾、水性雾、油水性雾。

生雾的原因有:①光学玻璃中含碱金属能和凝结的水气起化学反应。

②有结雾核心,如手指印,油雾渍,凝集水蒸气。

③有适宜的温度和湿度。

6、二次元光学零件脱胶胶合的光学零件,若胶层裂开称为脱胶,脱胶的光学零件会使成象质量降低,严重时会使仪器不能使用。

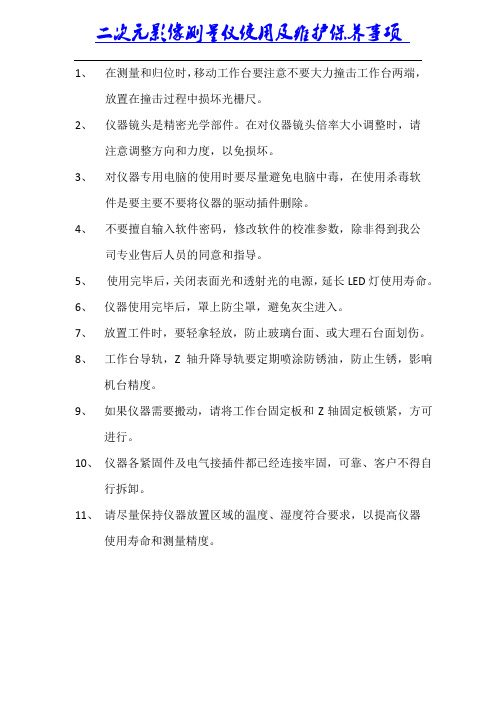

1、在测量和归位时，移动工作台要注意不要大力撞击工作台两端，
放置在撞击过程中损坏光栅尺。

2、仪器镜头是精密光学部件。

在对仪器镜头倍率大小调整时，请
注意调整方向和力度，以免损坏。

3、对仪器专用电脑的使用时要尽量避免电脑中毒，在使用杀毒软
件是要主要不要将仪器的驱动插件删除。

4、不要擅自输入软件密码，修改软件的校准参数，除非得到我公
司专业售后人员的同意和指导。

5、使用完毕后，关闭表面光和透射光的电源，延长LED灯使用寿命。

6、仪器使用完毕后，罩上防尘罩，避免灰尘进入。

7、放置工件时，要轻拿轻放，防止玻璃台面、或大理石台面划伤。

8、工作台导轨，Z轴升降导轨要定期喷涂防锈油，防止生锈，影响
机台精度。

9、如果仪器需要搬动，请将工作台固定板和Z轴固定板锁紧，方可
进行。

10、仪器各紧固件及电气接插件都已经连接牢固，可靠、客户不得自
行拆卸。

11、请尽量保持仪器放置区域的温度、湿度符合要求，以提高仪器
使用寿命和测量精度。

二次元影像测量仪器安全操作及保养规程前言为了保证二次元影像测量仪器的稳定性、精确性及寿命，必须加强仪器的使用与保养。

本文档将详细阐述二次元影像测量仪器的安全操作与保养规程。

安全操作规程准备工作1.在使用二次元影像测量仪器前，必须确认所有安全保护装置是否完好，电缆是否漏电或破裂。

2.使用前，确认所有连接部件已牢固连接，并保证仪器的稳定性。

3.若需要使用电源插头，保证插头接头清洁干燥。

操作规程1.使用二次元影像测量仪器前，必须穿戴适当的劳动保护用品，如手套、护目镜等。

2.操作仪器时需要轻拿轻放，避免猛拉猛扯。

3.操作仪器时不要吸烟或进行其他不安全卫生习惯，以免影响仪器性能。

4.操作过程中不要插拔电源连接线或信号线。

5.远离湿度高的地方，避免操作仪器时润滑油等物质飞污在二次元影像测量仪器上。

关机操作1.关机前，须关闭所有连接的电源并拔掉电源连接线。

2.关闭二次元影像测量仪器开关后，等待仪器冷却一段时间，再拉下电源插头。

紧急处理1.出现紧急情况时，应先关闭电源，按照操作手册上的步骤进行紧急处理，维护好设备的作业安全。

保养规程应用环境1.保持环境清洁卫生，保证室内洁净。

2.保持恒温恒湿，避免仪器受潮、受热等影响。

3.避免使用在强电场、强磁场及辐射环境中。

日常保养1.对二次元影像测量仪器进行日常保养，定期清扫仪器表面及内部，确保没有灰尘、沙子、异物等。

2.定期检查仪器运转状态，防止损坏件未及时更换带来的后果。

3.镜头、传感器等极易沾染物质的部位，可使用软毛刷、吹风机进行清理，严禁使用棉花、毛巾等棉制品，以及药剂和化学药品。

4.气源必须干燥，以避免气体侵蚀设备表面或敏感元件。

定期保养1.对仪器进行定期检查保养，对损坏件进行更换，如带轮、导轨、导轮等部件，并对其进行调整与润滑。

2.更换零件时，应使用原装零件，并遵守更换零件时的安全操作规程。

3.定期进行校准、检查，严格按照校准步骤操作。

结论维护设备运行良好，保证设备准确性和寿命，是仪器使用者的责任。

影像测量仪的维护与保养概述影像测量仪是一种集计量、测量、计算和记录等功能于一身的精密测量仪器，用于测量物体的尺寸、形状、位置等参数。

影像测量仪一般由硬件和软件两个部分构成，硬件包括测量平台、光学系统、CCD相机、光源等组件，软件则是运行在计算机上的测量分析程序。

为了保证影像测量仪的测量精度和稳定性，需要对影像测量仪进行定期的维护和保养。

本文介绍影像测量仪的维护和保养的主要内容和方法。

维护影像测量仪的维护内容主要包括硬件和软件两个方面。

硬件维护1.清洁镜头影像测量仪的光学系统中包括了多个镜头，因此定期清洁镜头是保证影像质量的必要步骤。

清洁液可以使用医用酒精，以棉花或镜头纸进行擦拭。

2.检查CCD相机CCD相机是影像测量仪的核心部件之一，因此需要定期检查其工作状态。

首先需要检查其连接是否松动，然后用暗箱拍摄十字纹图案，检查像素亮度和均匀性。

3.检查光源影像测量仪的光源需要定期检查其光亮度和稳定性，以保证影像清晰度。

检查时可以用便携式光度计进行测量。

4.检查测量平台影像测量仪的测量平台需要定期检查其平整度和平行度，以确保测量的准确性。

同时，还需要清理测量平台上的灰尘和杂物。

软件维护1.更新软件影像测量仪的软件需要定期检查是否有更新版本，以确保测量精度和稳定性的最新性。

2.优化算法参数随着测量对象的变化和测试要求的变化，影像测量仪的算法也需要做出相应的调整。

需要根据具体情况调整算法参数，以确保测量精度和稳定性。

保养影像测量仪的保养包括日常保养和季度保养两个方面。

日常保养1.使用温和的清洁液和软布清洁测量平台和光学元件。

2.避免突然断电或过电压干扰，关闭仪器时要先关闭电源。

3.避免受潮、震动和高温环境。

4.经常更新软件版本，以确保测量精度和稳定性的最新性。

季度保养1.进行硬件维护，清洁镜头、检查CCD相机、光源和测量平台。

2.进行软件维护，更新软件版本、优化算法参数等。

3.进行校准，检查测量精度是否符合要求，进行重新校准。

二次元光学影像测量仪安全操作及保养规程一、安全操作规程：1.操作人员必须经过专门的培训和资质认证，熟悉测量仪的性能、结构和操作方法。

未经培训和认证的人员不能擅自操作该设备。

2.在操作前，应检查仪器的工作状态和外观，确认各种传感器、镜头、灯光等部件是否正常，有无松动、损坏或异常。

3.严禁将手指、手臂等身体部位直接放入测量仪内部，在测量过程中应远离测量仪，以免发生意外伤害。

4.在测量过程中应保持测量仪周围的工作环境安静和干净，避免异物进入到仪器内部或干扰测量结果。

5.使用测量仪时，应根据具体的测量要求选择合适的测量方法和参数，并进行必要的校准和调整。

6.操作人员应按照操作步骤进行测量，不得随意操作或调整测量仪的内部结构和组件，以免影响仪器的正常工作。

7.在测量过程中，应避免使用尖锐的物品或工具接触到测量仪的表面，以防刮伤或损坏。

8.使用过程中如有异常现象或故障，应立即停止操作并通知维修人员进行检修和维护。

二、保养规程：1.每天工作结束后，应对测量仪进行清洁保养。

首先关闭电源，用柔软的布擦拭仪器的表面，清除灰尘和污垢。

2.定期清洗测量仪的镜头和传感器，使用适当的清洁液和工具，按照说明书的要求进行操作。

3.镜头和传感器清洗后，应用干燥的布擦拭，确保没有水滴或残留物。

4.定期对测量仪的各个部件和连接件进行检查，如有松动、磨损或损坏，应及时调整或更换。

5.镜头和传感器是测量仪的核心部件，应保持其表面的清洁和完好无损。

避免碰撞、刮伤或重物压在上面。

6.对于长时间未使用的测量仪，应将其存放在干燥、防尘和防腐蚀的环境中，以延长设备的使用寿命。

7.定期进行仪器的校准和调整，以保证测量结果的准确性和稳定性。

8.使用过程中要注意设备的电源和电缆，避免扭曲、拉伸或受到外力冲击，以防电器故障或电源问题。

通过遵守上述的安全操作及保养规程，可以保证二次元光学影像测量仪的正常运行和使用者的安全。

如何保养影像测量仪影像测量仪是一种用于测量和分析物体尺寸、形状和表面特征的高精度仪器。

为了确保其正常运行和准确性，必须定期进行保养和维护。

下面是保养影像测量仪的一些常见方法：1.保持清洁：定期清洁影像测量仪的外壳、显示屏、透镜和传感器。

使用柔软的布清洁，并且不要使用任何有腐蚀性的化学品。

此外，还要确保周围环境的清洁，避免灰尘和污染物进入仪器。

2.校准：校准是保持影像测量仪准确性的关键步骤。

定期进行校准，以确保仪器的测量结果与标准值一致。

校准过程应遵循制造商的指导和规定，或者可以请专业技术人员进行校准。

3.运输和存储：正确的运输和存储可以减少仪器的损坏风险。

在移动仪器时，应尽量避免碰撞和震动，并使用专用的包装盒。

在存储时，保持干燥、温度适宜的环境，并且避免长时间暴露在阳光下。

4.定期维护：定期进行维护是保养影像测量仪的重要步骤。

可以根据制造商提供的维护计划进行维护，或者请专业技术人员进行维护。

维护内容包括清洁内部零部件、更换耗材和密封件、检查传感器和光路的状态等。

5.更新软件和固件：随着技术的发展，影像测量仪的软件和固件可能会有更新的版本。

及时更新软件和固件，可以提高仪器的性能和功能。

可以通过制造商的官方网站或相关支持渠道获取最新的软件和固件。

6.使用正确的配件和附件：使用正确的配件和附件可以保护影像测量仪的各个部件。

例如，使用合适的夹具、测量台和亮度调节装置等，可以减少对透镜和传感器的损坏风险。

7.培训操作人员：保养影像测量仪的另一个重要方面是培训合格的操作人员。

操作人员应了解仪器的使用方法、注意事项和基本维护知识，以避免错误使用和损坏仪器。

总之，保养影像测量仪是确保其准确性和稳定性的关键措施。

定期清洁、校准、维护和更新软件和固件，以及正确使用配件和附件，并培训操作人员，都是保养影像测量仪的重要步骤。

通过这些措施，可以延长影像测量仪的使用寿命，并提高测量结果的准确性和可靠性。

系列二维影像仪安全操作及保养规程前言为了保障使用者和设备的安全，减少操作不当和设备损坏的发生，特制定本安全操作及保养规程。

请使用者在使用系列二维影像仪前先认真阅读本规程，并按照规程操作及保养设备。

一、安全操作规程1.1. 设备使用前检查在使用系列二维影像仪前，请按以下步骤检查设备是否正常：1.检查设备是否有拆卸、移动或检修痕迹；2.检查电源线、数据线、控制线是否插好，接触是否良好；3.检查设备通风口是否堵塞；4.检查设备连接的外界设备（如打印机、显示器）是否正常连接；5.检查设备摆放位置是否稳定，并将液体或易碎物品远离设备。

1.2. 设备使用时操作注意事项1.打开设备前，请确保室内通风良好，以避免二氧化碳或二氧化氮等有害气体浓度过高；2.避免水、杯子、化学品等液体或固体掉入设备中，如出现请及时关闭电源并通知技术维护人员；3.不要将手插入设备内部或通过其它方式接触电器元件；4.不要在设备运行时拔掉连接电线；5.不要在设备运行时拆卸元件或更换设备零件，如需要更换或维修，请联系相应技术人员；6.不要在设备运行时用力碰撞或震动设备。

1.3. 设备使用后注意事项1.关闭设备电源后，请拔掉电源线；2.清洁设备使用的光栅、透镜、传感器等有关元件，轻柔擦拭注意防止用力过度和插入物品。

3.将分离的设备部件或配件归置正常位置，以免遗失或伤害。

1.4. 废弃设备处理当设备生命周期结束时，以及设备失去修复或再次利用的价值时，应采取合适的环保处理方式，严禁将设备扔到垃圾桶或随意丢弃。

二、保养规程2.1. 设备保养周期设备的保养周期根据使用频率而定，普通情况下建议每次使用后进行一次简单清洁，每半年进行一次大保养。

2.2. 设备保养方式及注意事项外观清洁设备表面，使用干净湿布擦拭，以避免化学品残留或损坏设备表面。

清除设备上的灰尘、痕迹以及指纹等杂物，保持设备表面的整洁。

滑轨和电机在设备使用前，检查设备的滑轨、电机和其他易受摩擦的部件是否涂有润滑油，并及时补充。

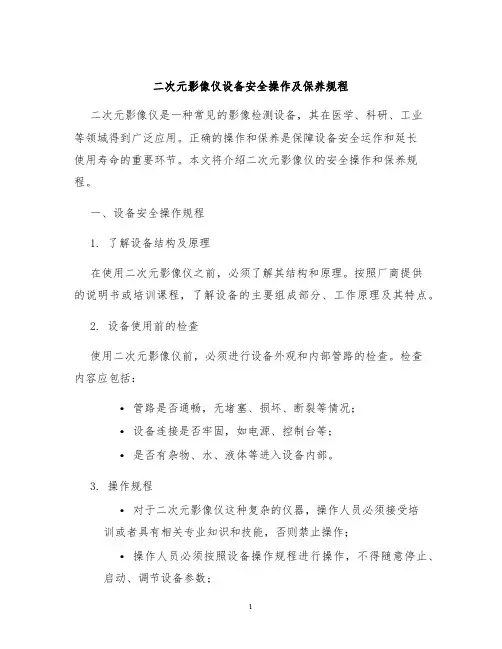

二次元影像仪设备安全操作及保养规程二次元影像仪是一种常见的影像检测设备，其在医学、科研、工业等领域得到广泛应用。

正确的操作和保养是保障设备安全运作和延长使用寿命的重要环节。

本文将介绍二次元影像仪的安全操作和保养规程。

一、设备安全操作规程1. 了解设备结构及原理在使用二次元影像仪之前，必须了解其结构和原理。

按照厂商提供的说明书或培训课程，了解设备的主要组成部分、工作原理及其特点。

2. 设备使用前的检查使用二次元影像仪前，必须进行设备外观和内部管路的检查。

检查内容应包括：•管路是否通畅，无堵塞、损坏、断裂等情况；•设备连接是否牢固，如电源、控制台等；•是否有杂物、水、液体等进入设备内部。

3. 操作规程•对于二次元影像仪这种复杂的仪器，操作人员必须接受培训或者具有相关专业知识和技能，否则禁止操作；•操作人员必须按照设备操作规程进行操作，不得随意停止、启动、调节设备参数；•操作人员必须认真检查每次操作结果，如发现问题，应及时报告维护人员。

4. 设备故障应急处理当设备出现异常现象时，应立即采取应急措施，防止事故的发生。

常见的故障应急处理方法主要包括：•关闭电源和设备开关，确保安全停机，防止事态扩大；•将故障记录下来，包括时间、情况和处理结果；•就故障情况进行反馈和报告，以便及时处理。

二、设备保养规程1. 定期维护保养设备保养是保障仪器正常运作、延长使用寿命的重要环节。

二次元影像仪的保养工作主要包括：•清洁设备外部杂物和污渍；•清洗和消毒内部管路，包括清洗水箱和管路；•检查设备连接部位是否松动，如有需要，请紧固和检查并更换零件；•检查设备仪表的准确性，如发现偏差，应及时校正。

2. 寿命结束的更换工作二次元影像仪使用寿命一般为三至五年，常规维护保养后，如设备无法继续使用，需要更换设备，具体操作的步骤如下：•备份和导出设备存储的数据资料；•中止设备使用并关闭电源；•拆卸设备并清空内部液体、水等；•将二次元影像仪定期更换并处理。
