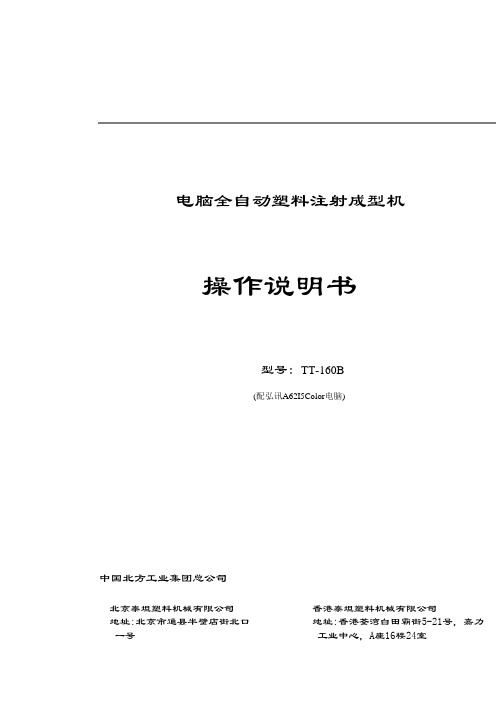

电脑全自动塑料注射成型机操作说明书型号: TT-160B（配弘讯A62I5Color 电脑）中国北方工业集团总公司北京泰坦塑料机械有限公司香港泰坦塑料机械有限公司地址: 北京市通县半壁店街北口地址: 香港荃湾白田霸街5-21号，嘉力一号工业中心，A座16楼24室感谢阁下使用泰坦注塑机!泰坦系列电脑全自动塑料注射成型机，用于热塑性塑料的成型加工，其工艺过程是用一整套专用的塑料成型模具安装在注塑机锁模部分的定模板与动模板之间，经过高压锁模后，由射台部分注入高压的经加热、塑化过的塑料，经过快速冷却后形成塑料制品。
泰坦注塑机外形美观、操作方便、维修简单、生产效率高能很好地满足贵公司的生产要求。
为协助贵公司能更快、更好地使用我们产品的先进功能，本说明书将向您提供非常详细的技术资料。
贵公司如对我们的产品有任何不解之处，我们非常愿意为阁下一一解答。
祝阁下生意兴隆!出厂编号出厂日期:2007 年5月目录安全性说明不安全的因素.安...全规.......则.........本...机所...具 ...... 备...的 ... 安全...设施..................警...告..标.志说2明.................技术参数代号说明...........动...力及...其 ...... 它...部分...........锁...模部...........分...........射...台部...........分..........机器的安装机器的起吊...............机...器的...安 ...... 装...地基图...............校...水 . 平...及机.. 身清理..............电源接线 .........................冷...却........................水 .........................注...油............................ 及...润滑 .........................机...器. 的...操.. 作...空间 .........................机...器运...行.的...自...然环境和条7件 .......................7操作机器的一般常识.........机器的启动和停止 ..................................................... 启动前的工作8 .. (8)机器的启动 (8)机器的停止 (8)动作循环顺序表 ..........................................机...器自...动模...式... 的操作说8明 ..........................................可...预.见性9误用 ......................................... (10)5 电脑控制系统的调试 (11)操作画面的说明.......................................................................................画...面..........的选12择.......................................................................................主 .机画.面..的设13定 .........................................如何..设定开关模.1..4 (14)如何设定托模 (15)如何设定射出 (16)如何设定射出储料功能 (17)如何设定中子 (18)如何设定温度 (20)如何进行其它设定 (21)如何使用监测 (22) (26)如何设定参数 (34)如何设定模具资料 (37)版本信息 (40)参数表 .........................................参数二 (46)参数三 (48)警报说明及故障排除 ...................................................................................... 机器的例行检查 ......................................... .压...力 ..........53油 ............... .机...器 的...保....... ... 53 养 ...............537 液压系统的维修 ............................... ................................ 液 ......... 压.5系4统的概况 ...............54 液压系统的工作循环表 ...........................................液...压... 系统原5理4如何显示纪录 (24).4..3..4350机器的保养 .....................................................53图...........................................液...压阀...块介55绍.......................................... (56)8 电器系统的维修 (57)电器控制系统的一般说明...........................................行..程开57关位置及作用.......................................... (58).A..C...控制.原理图58 (59)9 液压系统零件清单 (60)1 安全性说明不安全的因素1. 动模板与定模板之间, 是最大的风险区, 由于动模板的移动速度快; 互相间夹持的力量大，操作者经常进入此风险区拿取制品，所以很容易造成剪切，挤压等危险。
2. 运动着的机铰；调模时的调模齿轮（或链轮）；正在前进或后退着的射台；射胶和抽胶时的射台后板等，都能造成冲击等危险。
3. 正在加热或加热过的熔胶筒与射嘴，以及从射嘴喷出的熔融液体都会给操作者和周围的人造成灼伤的危险。
4. 本机的电源总开关、与油泵相联的电动机使用了380V电压；交流接触器，加热圈等，使用了220V电压，这就要求人们按规则操作，以防电击。
5. 人为的拆掉机械安全、液压安全、以及与安全有关的行程开关等.6. 使用产生有害蒸汽的原料，而车间的通风性不好；或者使用可燃的原料，但又不具备消防设备。
7. 噪声对人体也能产生危害。
安全规则1. 没有熟悉本机性能和操作规程的人不得擅自开动机器，建议操作者要经过学习或培训。
2. 不得随意拆掉与安全有关的任何一种设备,且要每天检查一次, 检查方法是：单独改变某一行程开关的状态即：S1;S2;S3;S4;B11 等，看此行程开关是否有效；机器在运行过程中，压下液压安全阀（此装置为根据客户特殊要求而配置）看机器是否立即停止。
3. 注意机器的各种警告标志，防止危险的发生。
4. 使用可燃性原料时应注意防火；使用能产生有毒气体的原料时应戴好防毒面具及完善车间的通风设备。
5. 不要擅自进入两模板间等风险区，必须进入时须作好安全防范工作。
6. 当机器运行时，应注意远离运动着的部件。
7. 不允许两个人或更多人同时操作一台机。
本机所具备的安全设施1. 机械安全装置：由机械锁螺杆和机械锁挡板等组成，在安全门打开时起到阻止锁模动作发生的作用。
2. 液压安全装置：由液压安全阀及两个行程开关等组成，当挡门打开时，行程开关断开, 使液压安全阀断电, 进而使去开、关模阀的控制油切断，锁模动作立即停止。
此安全装置为客户特殊要求而配用。
3. 电器安全装置：〖1〗急停装置：在操作面板上，装有一个急停开关, 在出现危险情况时, 只要按下此开关，主电机的电源就被切断，机器的任何动作都将随之停止。
〖2〗联锁安全装置：前、后安全门与行程开关S1，S2，S3，S4相联，只有当前后门同时关闭时，此四个行程开关才同时变为有效状态，此时联锁回路变为通路，因此锁模电磁阀得电，可以进行锁模动作，而当其中的任何一个门打开时，此联锁回路都是断开的，便不能进行锁模动作。
警告标志说明电击警告标志：此标志粘贴在电箱门、接线盒、总开关；电动机，是对有意无意接触带电体的一种警告。
2 技术参数代号说明TT-160C设计号机器的锁模力泰坦系列注塑机标号动力及其它部分锁模部分射台部分3 机器的安装机器的起吊建议用整机运输的方式运输此机，在搬运的过程中应先用工具将起吊处的防护装置拆掉，等吊装完毕再将此装好。
按下图位置将机器吊起，且在吊装处用软物保护，以免损伤哥林柱。
在起吊的过程中，调整吊带的位置找准重心，确保机器平行起吊。
此机器能在－25°C至＋55°C 的温度范围内运输和存放，并能经受用70°C高温、时间不超过24小时的短期运输和存放。
机器的安装地基图整机应放在稳定的水泥台或地板上，地板应平整，可根据实际情况使用地脚螺栓、垫板以及避震脚安装。
机器安装平面图如下：校水平及机身清理机器就位、安装后应校正水平，方法是用水平仪放在哥林柱上，具体见右图。
校完水平后，将地脚固定，然后彻底清洗每一部分, 尤其是哥林柱，活塞杆、导杆、模板，清理时要用煤油或柴油，不可用自来水。
电源接线此机所用的动力电源为三相380V，稳定电压值为－倍的额定电压值，电源线的截面积为3X16mm，PE线的截面积为不小于6mm 的铜线，N线的截面积为不小于6mm 的铜线，机器的负载电流为53A。
冷却水冷却水一部分用来冷却液压油，另一部分用来冷却模具和熔胶筒，有两路供模具冷却用，有一路供熔胶筒。
冷却器只适用于淡水；水侧压力为，油侧为, 最高不超过, 在会结冰的情况下，将冷却器内之淡水倒出，以免凝结，每六个月应清洗传热管（水侧）一次，可保持冷器效果良好。
具体如右图：注油及润滑注油前，首先应清洁油箱上面，除去杂物及污渍。
本机使用的液压油在40°C时粘度为46厘泊, 粘度指数为115。
注油量参考技术参数，注油至油标尺上部位置即可。
本机锁模部分设有自动润滑系统，以向机械活动部位注入润滑油。
开机前应先按手动润滑键对机器进行润滑，然后自动润滑功能进行润滑。
自动润滑的加油时间、间歇时间或开关模数见90画面的说明。
