钻孔灌注桩大直径钢护筒及钢筋笼精准定位成套施工工法(2)

大直径全钢护筒干作业成孔灌注桩施工工法大直径全钢护筒干作业成孔灌注桩施工工法一、前言大直径全钢护筒干作业成孔灌注桩是一种新型的桩基施工工法，具有成本低、施工周期短、承载力高等特点。

本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面的内容。

二、工法特点大直径全钢护筒干作业成孔灌注桩的特点包括以下几个方面：1. 护筒采用全钢结构，具有高强度和高刚度，在施工过程中不会变形或损坏。

2. 采用干作业方式，无需排水船和水下工作，避免了水下工作人员的危险。

3. 成孔与灌注同时进行，形成连续的桩体，施工效率高。

4. 桩底排桩泥方式简便，无需专门清除孔底堆积土进行工作。

5. 采用施工现场自动化设备控制，提高了施工的准确性和可控性。

三、适应范围大直径全钢护筒干作业成孔灌注桩适用于以下情况：1. 需要承受大荷载或特殊荷载的工程，如高层建筑、大型桥梁等。

2. 土层松软但较为稳定的地区。

3. 需要施工周期短、工期紧迫的工程项目。

4. 水下或水下基坑施工条件复杂的工程。

四、工艺原理大直径全钢护筒干作业成孔灌注桩的工艺原理是将全钢护筒通过钢丝绳等设备从陆地或水面下垂直放入桩孔中，然后进行灌注施工。

护筒用于保护桩体免受周围土层的影响，并提供水平支撑力。

采用专业设备控制，实现护筒的垂直放入和灌注施工的自动化控制。

通过这种施工方式，可以实现快速、安全、高效的成孔灌注桩施工。

五、施工工艺大直径全钢护筒干作业成孔灌注桩的施工工艺一般包括以下几个阶段：1. 桩孔准备：确定桩位并进行地质勘探，然后在桩位上进行开挖桩孔。

2. 护筒安装：使用起重装置将全钢护筒从陆地或水面垂直放入桩孔中，同时进行护筒的水平定位和垂直调整。

3. 桩孔灌注：采用泵送方式将混凝土灌注至桩孔中，同时采取振捣和抽屉法等措施保证混凝土的密实。

4. 护套处理：在灌注完成后，对护筒的顶部进行处理，如切剪、盖板等。

钻孔灌注桩施工工法钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、港口等领域。

它具有承载力高、适应性强、施工噪音小等优点。

下面将详细介绍钻孔灌注桩的施工工法。

一、施工准备1、场地平整施工前，需要对场地进行平整，清除杂物，确保施工场地坚实、平整，以满足桩机的稳定性要求。

2、桩位测量放样根据设计图纸，使用全站仪等测量仪器准确放出桩位，并设置护桩，以便在施工过程中进行桩位的复核。

3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒埋设深度应根据地质情况确定，一般为 15 20m，护筒顶部应高出地面 03m 左右，以防止地表水流入孔内。

4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣、冷却钻头等。

泥浆的性能指标应根据地质情况和施工要求进行调整，一般包括比重、黏度、含砂率等。

二、钻孔施工1、钻机就位将钻机安装在平整、坚实的地面上，调整钻机的水平度和垂直度，使钻头中心与桩位中心重合。

2、钻进成孔根据地质情况选择合适的钻进速度和钻进方式。

在钻进过程中，要随时注意观察土层变化，及时调整钻进参数。

当遇到坚硬土层时，应采用慢速钻进；当遇到软弱土层时，可适当加快钻进速度。

3、清孔钻孔达到设计深度后，应进行清孔。

清孔的目的是清除孔底沉渣，保证灌注桩的承载力。

清孔方法有抽浆法、换浆法、掏渣法等，常用的是抽浆法。

三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应根据设计图纸在钢筋加工场集中制作。

钢筋的规格、型号、数量应符合设计要求，钢筋的焊接质量应符合规范要求。

2、钢筋笼安装钢筋笼采用吊车进行安装。

在安装过程中，应注意保持钢筋笼的垂直和居中，避免碰撞孔壁。

钢筋笼的连接应采用焊接或机械连接，连接质量应符合规范要求。

四、混凝土灌注1、导管安装导管应采用无缝钢管制作，内径一般为 250 300mm。

导管安装前应进行水密性试验，确保导管密封良好。

导管底部距孔底的距离一般为03 05m。

大直径钻孔灌注桩施工技术探究[摘要]钻孔灌注桩作为最常规的桩基成孔方式，适用于各类地质条件，使用范围也越来越广，特别是大型桥梁、超高层公用民用建筑等等。

钻孔灌装桩施工环节多，制约桩基成型质量因素众多，如泥浆的性能指标、钢筋笼制作安装精度、成孔质量以及混凝土浇筑控制等。

本文以实际工程为例，介绍了大直径钻孔灌注桩施工特点及成孔施工工艺，重点介绍了各施工环节质量控制要点。

[关键词]施工技术、钻孔灌注桩、钢筋笼加工与安装1 引言随着城市建设步伐加快，高层建筑及大型桥梁工程日益增多，桩基础的应用范围也越来越广，钻孔灌注桩作为最常规的桩基成孔方式，桩长和桩径可以灵活控制，适用于各类地质条件。

2 施工方法与操作要求2.1钻孔灌注桩成孔技术（1）钢护筒埋设钢护筒埋设之前先进行场地平整、放线，施工过程中采用全站仪沿相互垂直方向全过程观测，随时纠偏。

护筒顶高出地面0.3m，护筒埋置深度2-4m，周围采用黏土回填并分层夯实，使护筒低口处不至于漏失泥浆。

护筒中心竖直线应与桩中心线重合，误差不得大于50mm，护筒在竖直方向的倾斜度应不大于1%。

护筒埋设好后再用全站仪进行复验，并对桩中加以标识，以便钻机就位时对中。

（2）泥浆制备钻孔桩施工时，采用泥浆池进行泥浆的调制、循环、沉淀。

由于本项目施工场地有限，且施工范围狭长，采用6个6m*3m*2.5m预制泥浆池。

泥浆池包括废浆池、沉淀池、循环池。

泥浆池的体积宜为桩基体积的2倍，沉淀池和循环池间泥浆通过直径为10cm软管连接，泥浆通过压头差流动，循环池泥浆入孔通过泥浆泵泵吸入孔，泥浆收集坑中泥浆通过泥浆泵泵抽入沉淀池。

（3）钻进成孔钻机就位后，启动泥浆泵，护筒内注入泥浆，钻头放入护筒内进行钻孔。

钻头在护筒内采取低档慢速钻进；钻头钻进至护筒底口附近时，保持低转速，防止反穿孔；钻进超过护筒底口1m后正常钻进，钻进过程中及时向孔内补充浆液，保持孔内水位。

保持孔内水头高度，使孔内水位高出地下水位2m以上，且不低于护筒底口0.5m以上。

大直径桩基先钻孔后永久性钢护筒下放施工工法大直径桩基先钻孔后永久性钢护筒下放施工工法一、前言大直径桩基先钻孔后永久性钢护筒下放施工工法是一种在土质较差并需要增加地基承载力的土建工程中常见的施工方法。

该工法通过在钻孔过程中采用先钻孔后下放永久性钢护筒的方式，解决了施工过程中土体失稳和坍塌的问题，同时也提高了地基的承载能力。

二、工法特点该工法的特点主要包括以下几点：1. 先钻孔后下放永久性钢护筒：在钻孔过程中，首先完成钻孔的施工，然后再将永久性钢护筒从顶部依次下放至钻孔底部。

这样可以有效保证钻孔的稳定性和安全性。

2. 增加地基承载能力：通过下放永久性钢护筒，可以在孔内形成坚固的立体桩体，从而有效增加地基的承载能力和稳定性。

3. 适应性广：该工法适用于各种不同土质和复杂地质条件下的桩基施工，可用于房屋、桥梁、港口、码头等各类土建工程。

三、适应范围该工法适用于以下情况：1. 土质较差：当地基土质较差，无法满足设计要求时，可以采用该工法进行增加地基承载能力。

2. 复杂地质条件：在复杂地质条件下，如软土层、深层湿陷性土层等，可以采用该工法来确保施工的稳定与安全。

3. 地震区域：在地震区域内，为增加建筑物的抗震性能，可以采用该工法进行桩基施工。

四、工艺原理该工法的工艺原理是通过先钻孔后下放永久性钢护筒的方式，形成一个坚固的立体桩体，增加地基的承载能力和稳定性。

具体工艺步骤如下：1. 钻孔施工：首先进行钻孔施工，根据设计要求确定钻孔直径和深度。

2. 清孔：完成钻孔后，进行清孔作业，清除孔底的杂质，确保孔底的平整度。

3. 下放永久性钢护筒：将永久性钢护筒从顶部依次下放至钻孔底部。

下放过程中，需要严格控制下放速度和位置，确保永久性钢护筒的垂直度和位置准确。

4. 固化：下放完成后，进行灌浆固化作业，填充灌浆材料，使永久性钢护筒与孔壁紧密结合，增加整体的承载能力。

五、施工工艺1. 施工准备：确定桩基位置和布置，搭建施工平台和支撑架，准备所需机具设备和材料。

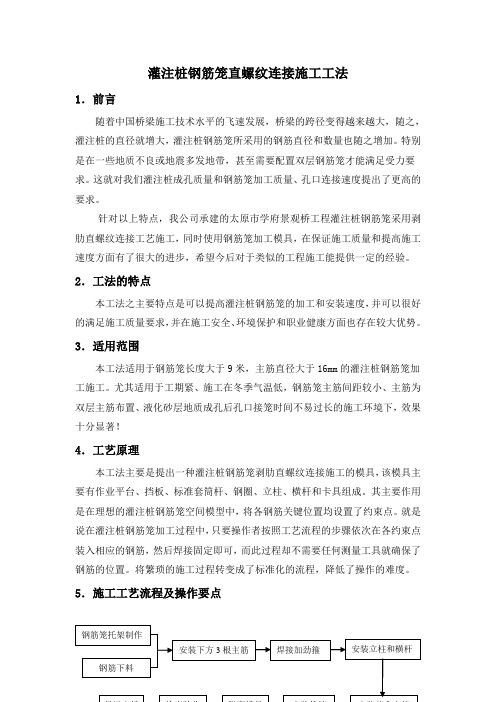

灌注桩钢筋笼直螺纹连接施工工法1．前言随着中国桥梁施工技术水平的飞速发展，桥梁的跨径变得越来越大，随之，灌注桩的直径就增大，灌注桩钢筋笼所采用的钢筋直径和数量也随之增加。

特别是在一些地质不良或地震多发地带，甚至需要配置双层钢筋笼才能满足受力要求。

这就对我们灌注桩成孔质量和钢筋笼加工质量、孔口连接速度提出了更高的要求。

针对以上特点，我公司承建的太原市学府景观桥工程灌注桩钢筋笼采用剥肋直螺纹连接工艺施工，同时使用钢筋笼加工模具，在保证施工质量和提高施工速度方面有了很大的进步，希望今后对于类似的工程施工能提供一定的经验。

2．工法的特点本工法之主要特点是可以提高灌注桩钢筋笼的加工和安装速度，并可以很好的满足施工质量要求，并在施工安全、环境保护和职业健康方面也存在较大优势。

3．适用范围本工法适用于钢筋笼长度大于9米，主筋直径大于16mm的灌注桩钢筋笼加工施工。

尤其适用于工期紧、施工在冬季气温低，钢筋笼主筋间距较小、主筋为双层主筋布置、液化砂层地质成孔后孔口接笼时间不易过长的施工环境下，效果十分显著！4．工艺原理本工法主要是提出一种灌注桩钢筋笼剥肋直螺纹连接施工的模具，该模具主要有作业平台、挡板、标准套筒杆、钢圈、立柱、横杆和卡具组成。

其主要作用是在理想的灌注桩钢筋笼空间模型中，将各钢筋关键位置均设置了约束点。

就是说在灌注桩钢筋笼加工过程中，只要操作者按照工艺流程的步骤依次在各约束点装入相应的钢筋，然后焊接固定即可，而此过程却不需要任何测量工具就确保了钢筋的位置。

将繁琐的施工过程转变成了标准化的流程，降低了操作的难度。

5．施工工艺流程及操作要点灌注桩钢筋笼主筋剥肋直螺纹连接模具，包括有作业平台、挡板、标准套筒杆、钢圈、立柱、横杆和卡具（见下页图5.2.1.1）。

作业平台为比钢筋笼直径宽1m，比单节钢筋笼长2m，厚度为10cm的混凝土板。

挡板是一块足够刚度的正方形钢板，其边长为略大于钢筋笼直径，下方设置预埋件，在作业平台浇筑之前牢固的固定于地下。

钻孔灌注桩钢筋笼快速定位施工工法钻孔灌注桩钢筋笼快速定位施工工法一、前言钻孔灌注桩是土木工程中常用的一种基础施工工法，其具有承载力大、抗震性好等优点，在许多工程项目中得到广泛应用。

钻孔灌注桩的施工过程中，钢筋笼的定位是一个非常重要的环节，它直接关系到钻孔灌注桩的承载能力和施工质量。

本文将介绍一种钻孔灌注桩钢筋笼快速定位施工工法，包含其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点钻孔灌注桩钢筋笼快速定位施工工法具有以下特点：1. 使用专用定位器材，能够高效准确地定位钢筋笼，减少劳动强度和时间消耗。

2. 结合全站仪等现代测量技术，能够实现高精度的定位控制，提高施工的精确度和可靠性。

3. 采用快速连接装置，能够简化钢筋笼的组装工艺，提高施工效率和质量。

4. 特殊的定位器材和工艺措施，能够保证钢筋笼的准确嵌入混凝土桩体中，提高桩的承载力和稳定性。

三、适应范围钻孔灌注桩钢筋笼快速定位施工工法适用于以下范围：1. 地基承载能力较低、要求施工质量较高的工程项目。

2. 钻孔灌注桩的施工深度较大、直径较大的工程项目。

3. 现场施工条件较为特殊、要求施工速度较快的工程项目。

四、工艺原理钻孔灌注桩钢筋笼快速定位施工工法的工艺原理是通过使用定位器材、现代测量技术和快速连接装置，实现对钢筋笼的准确定位和固定，使其能够准确嵌入混凝土桩体中。

通过精确的施工控制，保证钢筋笼与桩体之间的连接紧密，提高桩的承载能力和稳定性。

同时，工法中采取的技术措施还可以提高施工效率和质量，减少施工成本和工期。

五、施工工艺钻孔灌注桩钢筋笼快速定位施工工法的施工工艺包括以下步骤：1. 确定设计要求和施工方案，制定施工计划。

2. 制作钢筋笼，采用快速连接装置进行组装。

3. 在钻孔中安装定位器材，使用全站仪等现代测量技术进行定位控制。

4. 通过定位器材将钢筋笼定位在钻孔中，调整位置使其准确嵌入混凝土桩体中。

大直径、超长钻孔灌注桩施工工法大直径、超长钻孔灌注桩施工工法一、前言大直径、超长钻孔灌注桩施工工法是一种常用于基础设施建设和土木工程中的桩基处理方法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些实际工程实例。

二、工法特点大直径、超长钻孔灌注桩施工工法具有以下特点：1. 桩径大：桩径通常在1米以上，可以承受较大的荷载。

2. 桩长长：桩长可以超过30米，适用于地质条件复杂的场地。

3. 纵向连续：桩体在整个长度上都是连续且密实的。

4. 抗震性能好：桩体的纵向连续性和密实性可以提高桩体的抗震性能。

5. 施工周期短：与传统钢筋混凝土桩相比，施工速度更快。

三、适应范围大直径、超长钻孔灌注桩施工工法适用于以下情况：1. 荷载要求高：适用于承受大荷载的建筑物和桥梁。

2. 地质条件复杂：适用于地质条件复杂的地区，如松软土层、强风化岩层等。

3. 抗震要求高：适用于地震烈度较高的区域。

4. 空间限制：适用于空间受限的施工场地。

四、工艺原理大直径、超长钻孔灌注桩施工工法的工艺原理基于以下几点：1. 钻孔：先通过钻机进行钻孔，直径和深度根据设计要求确定。

2. 灌注：将钢筋和混凝土注入钻孔中，形成桩体。

混凝土可以通过自流或振捣灌注。

3. 后期处理：桩体灌注完成后，可以进行护壁和加固处理。

五、施工工艺大直径、超长钻孔灌注桩施工工法的施工工艺包括以下几个阶段：1. 建立施工现场：确定施工范围、布置钻机和其他机具设备。

2. 钻孔：使用钻机进行钻孔工作，根据设计要求确定钻孔的直径和深度。

3. 清洁孔底：清除孔底的杂物和泥浆，保证孔底的纯净。

4. 安装钢筋笼：将预制的钢筋笼放置在钻孔中，并进行调整和固定。

5. 灌注混凝土：使用泵车将混凝土注入钻孔中，可以采用自流或振捣灌注。

6. 护壁和加固：灌注完成后，对桩体进行护壁和加固处理，以提高桩体的强度和稳定性。

六、劳动组织大直径、超长钻孔灌注桩施工工法的劳动组织包括以下几个方面：1. 现场安全人员：负责保证施工现场的安全。

大直径超长灌注桩钢筋笼快速制作与安装施工工法大直径超长灌注桩钢筋笼快速制作与安装施工工法一、前言大直径超长灌注桩是一种常用于基础工程中的建筑材料，其使用范围广泛，但是传统的制作和安装过程繁琐，耗时耗力。

本文介绍了一种大直径超长灌注桩钢筋笼快速制作与安装施工工法，通过对施工工法与实际工程之间的联系以及采取的技术措施进行分析和解释，让读者了解该工法的理论依据和实际应用。

二、工法特点该工法的特点是针对大直径超长灌注桩进行钢筋笼的快速制作和安装，并且能够保证施工质量和效率。

采用的技术措施包括机械化制作、模数化设计和预制化加工等，能够显著提高施工速度和工程质量。

三、适应范围该工法适用于大直径超长灌注桩的施工，可以根据实际情况进行灵活调整。

四、工艺原理该工法的工艺原理主要是通过快速制作和安装钢筋笼来提高施工效率。

钢筋笼的制作采用机械化设备，通过模数化设计和预制化加工，能够减少钢筋损耗和加工时间。

钢筋笼的安装采用专用的设备和工艺，能够保证钢筋笼的准确定位和固定，提高施工速度和质量。

五、施工工艺该工法的施工工艺包括以下几个阶段：1. 钢筋笼的制作：采用机械化设备进行钢筋的剪切、弯曲和焊接等工艺，通过模数化设计和预制化加工，将钢筋制作成符合设计要求的笼状结构。

2. 钢筋笼的运输和安装：使用专用的运输车辆将钢筋笼运送到施工现场，然后使用起重机等设备将钢筋笼进行准确定位和固定。

3. 灌注混凝土：在钢筋笼安装完毕后，进行灌注混凝土的工作，确保混凝土能够充分固化和与钢筋笼形成一体化结构。

4. 后续工序：完成灌注混凝土后，进行后续工序，如修整、养护等工作，最终完成整个施工过程。

六、劳动组织根据施工计划和要求，合理组织工人进行施工工作，确保施工进度和质量的同时，降低人力成本和劳动强度。

七、机具设备该工法所需的机具设备包括钢筋加工设备（切割机、弯曲机、焊接机等）、运输车辆（专用钢筋笼运输车辆）、起重机等。

这些机具设备具有高效、精准的特点，能够满足施工需求。

钻孔灌注桩钢筋笼快速定位安装施工工法钻孔灌注桩钢筋笼快速定位安装施工工法一、前言钻孔灌注桩是一种常用的地基处理方法，在各类土质和地下水位条件下都具有较好的适应性。

然而，传统的钻孔灌注桩施工过程中，钢筋笼的定位安装往往比较复杂，耗时耗力。

为了解决这一问题，研发出了钻孔灌注桩钢筋笼快速定位安装施工工法，以提高施工效率和减少劳动强度。

二、工法特点该工法采用了先进的定位技术，结合特殊的钢筋笼设计和安装方法，具有以下特点：1. 快速高效：通过创新的定位方式，钢筋笼的安装可以在较短的时间内完成，有效提高施工效率。

2. 简化施工：工法采用的定位方式简单明了，减少了施工人员的操作难度，降低了施工难度和劳动强度。

3. 灵活多样：钢筋笼的定位方法可以根据不同工程的要求进行调整，适应不同地质条件和承载要求。

4. 节约成本：通过精确的定位，避免了钢筋笼安装不准确导致的二次施工或质量问题，降低了成本和资源浪费。

三、适应范围该工法适用于各类地质条件和复杂的地下水位状况，特别适用于以下情况：1. 要求施工进度快、效率高的工程；2. 土质条件较差，需要提高桩基承载力的工程；3.需要对大直径桩进行施工的工程。

四、工艺原理该工法的核心原理是通过在预埋钢筋笼上设置定位装置，利用导线或激光等方式进行定位，实现钢筋笼在施工过程中的精确安装。

具体来说，定位装置可以通过设置在桩顶的传感器，根据预设的参考点和坐标进行定位，以确保钢筋笼的准确水平和垂直方向的安装。

施工人员根据定位装置给出的指示，调整钢筋笼的位置和姿态，使其与设计要求完全一致。

为了提高施工效率，还可以采用多组定位装置，同时安装多个钢筋笼，实现同步施工，进一步缩短施工周期。

五、施工工艺施工工法主要包括以下几个施工阶段：1.钢筋笼制作：根据设计要求和现场实际情况，制作符合规范要求的钢筋笼。

2. 定位装置安装：在预埋的钢筋笼上安装定位装置，确保其牢固可靠。

3. 定位准备工作：根据设计要求和实际条件，设置参考点，确定合适的参考平面。

大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法一、前言大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法是一种高效、省时省力的施工方法。

通过潜孔锤的作用，能够在不需临时架设钢梁或支撑物的情况下，将筒身与桩基联合成一体，从而在一次施工中完成整个桩基的灌注。

二、工法特点该工法具有以下几个特点：1.施工周期短：由于采用了一次成桩的施工方法，不仅能够大大缩短施工周期，还能够避免二次施工带来的问题。

2.成本低：潜孔锤一次成桩不需要临时钢梁或支撑物，大大降低了施工成本。

3.施工安全：采用了全套筒跟进技术，能够保证施工过程的稳定和安全，减少事故发生的风险。

三、适应范围该工法适用于以下工程条件：1.地质条件稳定的场地，表层土壤承载力较高。

2.特殊土质地段，如沼泽、湖滨等。

3.对地下水位要求较高的场地。

4.地下管线和管道较密集的地区。

四、工艺原理潜孔锤全套筒跟进灌注桩一次成桩施工工法的实现依靠以下几个方面的关键技术：1.潜孔锤的作用：通过潜孔锤的打击力，在土壤中产生巨大的冲击力，使得土层土粒发生变形并沉入孔中，从而形成空心的钢筒孔。

2.全套筒的作用：将灌注桩筒和地层连接起来，以便在灌注过程中保证桩体的整体性。

3.跟进技术的应用：通过控制潜孔锤的下降速度和打击力的大小，使得筒身能够随着潜孔锤向下一起下沉，从而实现筒身与桩基的一次成桩。

五、施工工艺该工法的施工过程包含以下几个阶段：1.地面试验：在施工前，需对地基土进行测试，了解其承载力和地下水位。

2.开孔：利用潜孔锤进行开孔，选择合适的潜孔锤和钻头，根据设计要求进行开孔。

3.降筒：将全套筒降入孔中，与地层连接，保持孔的稳定性。

4.打筒：潜孔锤进行打筒，直到达到设计的灌注深度。

5.防浆处理：在灌注过程中，需要对灌注孔进行防浆处理，以确保灌注质量。

6.灌注混凝土：通过注入混凝土进行灌注，使筒身与桩基联为一体。

7.抽筒：待混凝土硬化后，将抽筒机引入筒内，将全套筒抽取出来。
