浆砌片石护坡技术交底

浆砌片石护坡（水沟）技术交底一.具体设置形式具体设置形式见图纸。

二.技术要求2.1拱形骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.5m，主骨架截面为U型，宽0.6m；主骨架嵌入路堤边坡深0.5m，拱骨架嵌入路堤边坡深0.5m，外露截水槽0.1m，宽0.1m。

脚墙基础，底宽0.7m，高0.8m，地面以上高度0.7m。

护脚采用M7.5浆砌片石砌筑，厚0.4m。

2.2骨架以M7.5浆砌片石砌筑，截水槽部分采用C15混凝土预制块砌筑，尺寸为（长）0.3m×（宽）0.3m×（厚）0.1m。

2.3骨架护坡与护肩作为一体，并采用C15混凝土预制块设截水槽，截水槽与排水槽连接。

沿线路方向每隔15m布置排水槽，排水槽采用C15混凝土预制块拼装砌筑，混凝土预制块截面成L形。

2.4沿线路方向每隔10~15m设一道伸缩缝，缝宽0.02m，缝内全断面填塞沥青麻筋。

2.5为便于养护，在线路结构物两侧设宽0.6m，厚0.4m 的M7.5浆砌片石踏步。

三.施工要求3.1施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。

3.2为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置，不足一个完整拱是，坡脚处采用半个拱形或部分拱形补充。

3.3骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。

3.4骨架内填土片面与骨架坡面保持一致。

3.5骨架应与截水槽同时施工，施工时要求水泥砂浆饱满，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。

四.材料要求4.1石料要求4.1.1片石强度不小于30MPa.4.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。

卵形、薄片状者不得使用。

4.1.3片石表面洁净，无污渍，无裂纹。

4.2砂浆要求4.2.1砂浆强度等级为M7.5。

4.2.2砂浆必须使用机械拌合，不得人工拌合。

搅拌时间必须保证砂浆搅拌均匀。

必须严格按配合比施工，水、水泥、砂必须经过计量，施工队必须配备标定过的台称等计量设备。

XXXX路基工程编号：浆砌片石拱形骨架护坡施工技术交底XXXX标段浆砌片石拱形骨架护坡施工技术交底一、交底对象及内容1.1 交底对象路基施工班组。

1.2 主要交底内容路基过渡段填筑二、施工程序及操作要点1、施工程序：坡面修整→施工放线→人工开挖基槽→坐浆→铺砌片石→种植植被→清理坡面→养生→勾缝/搓缝2、操作要点：浆砌片石采用挤浆法砌筑，基槽安设样架开挖，骨架砌筑采用双向挂线控制骨架轴线。

三、浆砌片石施工工艺1、边坡修整刷坡控制要点：①按照设计要求进行放样，确定骨架位置；②挂线人工进行坡面修整，确保坡面大人工进行坡面修整预制块运输至现场2、基础施工基础施工控制要点：①机械开挖、人工捡底、打夯密实；②挂线进行局部修整。

人工配合机械挖基础设置专人洒水养护3、浆砌片石砌筑、预制块安装浆砌片石砌筑、预制块安装控制要点：①挂线人工刻槽；②安装预制件采用双线线进行进行控制。

双向挂线砌筑浆砌片石双向挂线预制块安装4、浆砌片石勾缝浆砌片石勾缝控制要点:①勾缝砂浆大于砌筑砂浆，勾缝采用凹缝，勾缝砂浆不超出片石表面，勾缝槽深8~10mm，勾缝槽宽10~12mm②勾缝深度不够时应凿除，勾缝用砂宜用细砂，勾缝完毕后及时覆盖洒水养护。

保证勾缝槽深 勾缝完成成型后的浆砌片石拱形骨架四、常见施工问题及预防措施1、浆砌片石上下各层石缝连通。

浆砌片石上下两层石缝连通预防措施：片石厚度不得小于15cm，片石大面朝下，不得将石块竖向砌筑，上下错缝开大于8cm，片石左右、上下、前后的交搭，将砌缝错开。

2、砂浆不饱满，有空洞。

浆砌片石砂浆不饱满（砌筑方法不对）浆，用规格较小的石头塞三角缝，同时用瓦刀进行铲缝，保证每道缝间充满砂浆。

3、勾缝砂浆与砌体结合不良。

预防措施：严格控制勾缝砂浆配合比，禁止使用不合格材料，平缝边时应顺石缝，缝与石面抹平，勾缝前进行检查，缝槽深度不够应凿除，洒水湿润，勾缝后早期应洒水养护。

勾缝器的制作勾缝完成效果4、浆砌片石厚度较厚或者厚度不足。

技术交底签证表工程名称林长高速交底编号交底里程K13+620-K21+240交底项目浆砌片石护坡交底内容：1、浆砌片石的石料应质地坚硬，不易风化，无裂纹。

片式表面的污渍应予以清除。

2、砌筑所用片石形状不受限制，但中部厚度不得小于15cm，用作镶面的片石宜表面平整、尺寸较大、边缘厚度不得小于15cm。

3、浆砌片石设计为M7.5,砂浆配合比：水泥1：中砂5.35：水0.88。

材料要求使用林州豫鑫P.S.A32.5水泥，任村中砂及饮用水。

4、砂浆应随伴随用，应具有适当的流动性和良好的和易性，出现离析、泌水现象时砌筑前应重新拌合，已凝结的砂浆不得使用。

5、每100m设置一道踏步，每单独路段不得少于一道踏步。

6、边坡高度每增加2m-3m增加一道防滑耳墙。

7、每14m长在骨架中间设置一道伸缩缝，伸缩缝处浆砌片石砌体全断面断开，伸缩缝内用沥青麻絮，填塞深度不得小于10cm。

8、砌筑时应采用挤浆法分层砌筑，以2-3层砌块组成一个工作层，每一工作层的水平缝应大致找平。

各工作层竖缝相互错开，不得贯通。

各砌层应先砌外圈定位砌块并与里层砌块交错连成一体，定位砌缝应满铺砂浆，不得去镶嵌小石块。

定位砌块砌完后，应先在底部铺一层砂浆，厚度应使石料在挤压安砌时紧密相连，且砌缝砂浆密实、饱满。

砌筑腹石时石料间的砌缝应相互交错、咬接，砂浆密实。

再砌镶面和填腹砌块，砌缝应相互错开，石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆，石料应大小搭配，较大的石料应以大面为底，较宽砌缝可用小石块挤满。

不得在石块下面用高于砂浆砌缝宽度的小石片支垫。

挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。

9、浆砌片石砌缝要求：砌缝宽度不得大于40mm,两层间竖向错缝大于80mm。

10、砌筑完毕应及时覆盖，经常洒水保持湿润，常温下应养护不少于7天。

11、每批材料进场前应联系项目部试验室取样试验，在合格后方可进场。

12、施工现场应备有磅秤，每盘料按照配合比应过磅后方可进行搅拌。

中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时，浆砌片石护坡防护高度为4m；路堤边坡高度小于4m时，路堤边坡护肩以下采用全坡面浆砌片石护坡防护。

浆砌片石护坡的基础采用脚墙型式，脚墙基础高度2.5m，采用C25片石混泥土连续浇筑，护坡采用M10水泥砂浆砌片石砌筑，护坡厚度采用0.35m，其后设置不小于0.15m的砂夹卵石反滤层。

护坡及脚墙每隔15m设伸缩缝一道，缝宽0.02m，缝内全断面填塞沥青麻筋。

涵洞与涵洞之间和涵洞与桥之间距离小于60m，按实际距离设置坡面防护，各部位尺寸见下图（尺寸均已米计）：脚墙基础浆砌片石护坡横断面详图（坡率1:1.5）脚墙基础浆砌片石护坡横断面详图（坡率1:1.75）一、施工工艺施工工艺流程：测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。

1、施工准备⑴材料准备片石。

要求石材质地坚硬、不易风化、无裂纹。

普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。

⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的路肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。

⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置。

2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度，以及确定脚墙顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩及护桩。

由于护坡与脚墙基础相连，脚墙基础的位置正确与否，将直接影响护坡的整体线性和外观效果，故测量放样时，务必做到精准无误。

另对地形变化处放样点适当加密，确保脚墙连续、圆顺。

3、脚墙基础开挖根据测量放样后的基坑宽度，洒出石灰线，采用小挖机开挖，并预留足够施工作业的活动空间，按设计值底部预留20cm，靠路基一侧预留10cm 由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除基坑内虚土；机械开挖土方除了预留基坑原土回填方量外，其余直接装车，由自卸车运至附近弃土场。

护坡浆砌石技术交底一、工程概述本次护坡浆砌石工程旨在增强边坡的稳定性，防止水土流失和滑坡等灾害的发生，保障周边环境和人员的安全。

工程地点位于_____，护坡长度为_____米，高度为_____米。

二、施工准备1、材料准备（1）石料：选用质地坚硬、无风化、无裂缝的石料，其强度不低于 MU30，尺寸大小均匀，最小边长不小于 20cm。

（2）砂：选用中砂，含泥量不超过 5%。

（3）水泥：采用 PO 425 普通硅酸盐水泥，有出厂合格证和检验报告，并经复试合格后方可使用。

（4）水：使用清洁的自来水或符合混凝土拌合用水标准的水源。

2、工具准备（1）砌筑工具：包括铁锹、瓦刀、手锤、大铲等。

（2）运输工具：手推车、装载机等。

（3）检测工具：水准仪、全站仪、钢尺等。

3、作业条件准备（1）边坡坡面已清理平整，浮土、松石等已清除干净。

（2）在坡脚处设置好排水设施，保证施工期间排水畅通。

（3）根据设计要求，已进行测量放线，确定了护坡的边线和高程控制点。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪和水准仪进行测量放线，确定护坡的边线和高程控制点，并设置好控制桩。

2、基槽开挖按照设计要求和测量放线的位置，采用机械或人工方式开挖基槽。

基槽的深度和宽度应符合设计要求，且底部应平整坚实。

如遇软弱地基，应进行处理。

3、铺设垫层在基槽底部铺设一层10cm 厚的砂垫层，并用平板振动器振捣密实。

4、砌筑石块（1）石块应分层卧砌，上下错缝，内外搭砌，不得采用外面侧立石块、中间填心的砌筑方法。

（2）每层石块的高度大致相等，外圈定位行和镶面石块应丁顺相间或两顺一丁排列，砌缝宽度不大于 3cm。

（3）较大的石块应使用于下层，安砌时应选取形状及尺寸较为合适的石块，尖锐突出部分应敲除。

（4）砌缝应饱满，不得有空洞和缝隙，灰缝厚度一般为20 30mm，砂浆应饱满，石块间较大的空隙应先填塞砂浆，后用碎石块嵌实，不得采用先摆碎石块后塞砂浆或干填碎石块的方法。

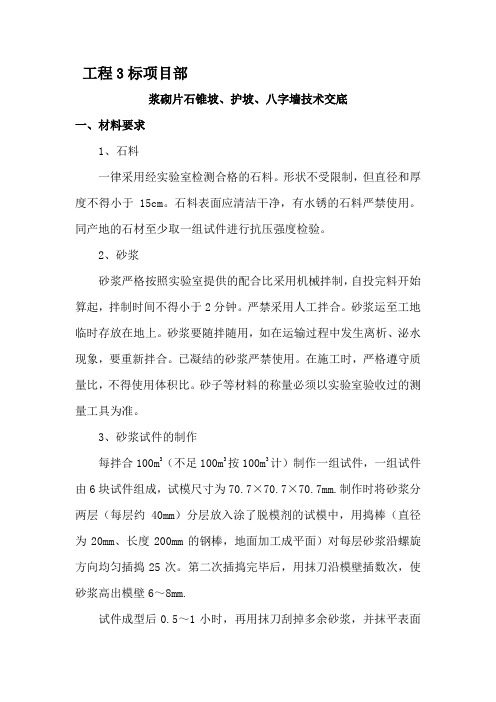

工程3标项目部浆砌片石锥坡、护坡、八字墙技术交底一、材料要求1、石料一律采用经实验室检测合格的石料。

形状不受限制，但直径和厚度不得小于15cm。

石料表面应清洁干净，有水锈的石料严禁使用。

同产地的石材至少取一组试件进行抗压强度检验。

2、砂浆砂浆严格按照实验室提供的配合比采用机械拌制，自投完料开始算起，拌制时间不得小于2分钟。

严禁采用人工拌合。

砂浆运至工地临时存放在地上。

砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。

已凝结的砂浆严禁使用。

在施工时，严格遵守质量比，不得使用体积比。

砂子等材料的称量必须以实验室验收过的测量工具为准。

3、砂浆试件的制作每拌合100m3（不足100m3按100m3计）制作一组试件，一组试件由6块试件组成，试模尺寸为70.7×70.7×70.7mm.制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，地面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。

第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁6～8mm.试件成型后0.5～1小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25℃左右。

养护24小时后，进行脱模并送至实验室进行养护。

二、施工方法1、准备：施工前应修整好坡面，清除浮土，填补坑凹，使坡面大致平整。

砌筑前应按设计型式、尺寸挂线放样，开挖沟槽。

2、挖基：护坡施工采用机械及人工挖基，人工刷坡，砌筑前，将基底平整夯实，检查合格后方可进行砌筑。

如基坑内有水，先将水排走或挖集水井抽水，确保基槽在无水条件下进行砌筑。

3、砌筑：（1）用挤浆法分层分段进行砌筑。

分段位置设在沉降缝处，分层水平缝大致水平。

各砌块的砌缝应互相错开最少8cm,不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。

（2）先砌外圈定位砌块，并与里层砌块交错连成一体。

定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。

浆砌片石护坡技术交底11 合同主体甲方（发包方）：＿___________________________乙方（承包方）：＿___________________________111 合同标的本合同的标的为浆砌片石护坡工程。

具体包括但不限于护坡的设计、施工、材料采购、质量保障等工作。

乙方应按照甲方提供的设计要求和相关技术标准，在指定的地点进行浆砌片石护坡的建设。

112 权利义务甲方的权利义务1121 有权对乙方的施工过程进行监督和检查，确保工程符合设计要求和质量标准。

1122 有义务按照合同约定及时支付工程款项。

1123 应向乙方提供施工所需的必要资料和技术支持。

乙方的权利义务1124 有权要求甲方按照合同约定支付相应款项。

1125 有义务严格按照设计要求和施工规范进行施工，确保工程质量和工期。

1126 应负责采购符合质量标准的施工材料，并提供相关质量证明文件。

1127 施工过程中应采取必要的安全防护措施，确保施工人员和周边环境的安全。

113 违约责任若甲方未按照合同约定支付工程款项，每逾期一天，应按照未支付款项的一定比例向乙方支付违约金。

若乙方未按照设计要求和施工规范进行施工，导致工程质量不合格，应负责无偿返工直至合格，并承担由此给甲方造成的损失。

若乙方未在合同约定的工期内完成施工，每逾期一天，应按照合同总价款的一定比例向甲方支付违约金。

若逾期超过一定期限，甲方有权解除合同，并要求乙方返还已支付的款项，承担违约责任。

114 争议解决方式本合同在履行过程中如发生争议，双方应首先友好协商解决；协商不成的，任何一方均有权向有管辖权的人民法院提起诉讼。

12 工程概况121 工程地点：＿___________________________122 工程规模：＿___________________________123 工程期限：自______年____月____日至______年____月____日121 设计要求1211 护坡的坡度、高度等参数应符合相关标准和设计规范。

浆砌护坡技术交底一、工程概述本次浆砌护坡工程旨在增强边坡的稳定性，防止水土流失，保障周边环境和设施的安全。

工程地点位于_____，护坡长度为_____米，高度从_____米至_____米不等。

二、施工准备1、材料准备石料：选用质地坚硬、无风化、无裂缝的石料，其强度不低于MU30，最小边长不小于 20cm。

砂：采用中砂，砂的含泥量不得超过 5%。

水泥：使用标号不低于 325 的普通硅酸盐水泥，且应有出厂合格证和试验报告。

水：使用清洁的饮用水。

2、工具准备搅拌机：用于搅拌砂浆。

运输工具：如手推车、装载机等，用于运输石料和砂浆。

砌筑工具：如铁锹、瓦刀、锤子、抹子等。

3、现场准备清理施工现场的杂物和浮土，确保基底平整、坚实。

按照设计要求进行边坡的修整，使其坡度符合设计要求。

在边坡上设置好排水设施，防止雨水冲刷。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或水准仪进行测量放线，确定护坡的位置和高程。

在边坡上每隔 5 米设置一个控制点，并做好标记。

2、基础开挖按照设计要求开挖基础，基础的深度和宽度应符合设计要求。

开挖过程中要注意保持边坡的稳定，避免坍塌。

基础开挖完成后，进行基底的清理和夯实，确保基底承载力满足设计要求。

3、铺设垫层在基础底部铺设一层10cm 厚的砂垫层，并用平板振动器振捣密实。

4、砌筑护坡采用坐浆法砌筑，先铺一层砂浆，然后摆放石料，使石料与砂浆紧密结合。

石块应分层砌筑，每层厚度大致相等，一般为 20~30cm。

砌筑时应注意石块的大面朝下，小面朝上，相邻石块之间应错缝砌筑，避免通缝。

每隔 10~15 米设置一道伸缩缝，缝宽 2cm，用沥青麻筋填塞。

5、勾缝在护坡砌筑完成后，用 M10 水泥砂浆进行勾缝。

勾缝前应将缝内的杂物清理干净，然后用勾缝工具将砂浆填入缝内，使其平整、光滑。

6、养护勾缝完成后，应及时进行养护，养护时间不少于 7 天。

养护期间应保持砌体表面湿润，避免阳光直射和风吹雨淋。
