均压环的设置在

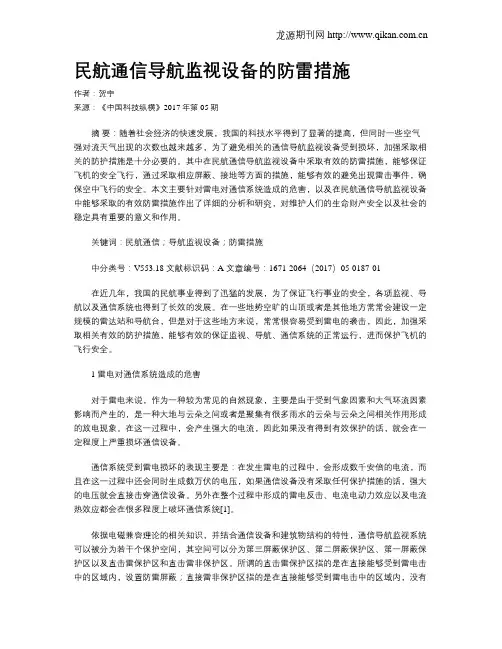

民航通信导航监视设备的防雷措施作者：贺宇来源：《中国科技纵横》2017年第05期摘要：随着社会经济的快速发展，我国的科技水平得到了显著的提高，但同时一些空气强对流天气出现的次数也越来越多，为了避免相关的通信导航监视设备受到损坏，加强采取相关的防护措施是十分必要的。

其中在民航通信导航监视设备中采取有效的防雷措施，能够保证飞机的安全飞行，通过采取相应屏蔽、接地等方面的措施，能够有效的避免出现雷击事件，确保空中飞行的安全。

本文主要针对雷电对通信系统造成的危害，以及在民航通信导航监视设备中能够采取的有效防雷措施作出了详细的分析和研究，对维护人们的生命财产安全以及社会的稳定具有重要的意义和作用。

关键词：民航通信；导航监视设备；防雷措施中分类号：V553.18 文献标识码：A 文章编号：1671-2064（2017）05-0187-01在近几年，我国的民航事业得到了迅猛的发展，为了保证飞行事业的安全，各项监视、导航以及通信系统也得到了长效的发展。

在一些地势空旷的山顶或者是其他地方常常会建设一定规模的雷达站和导航台，但是对于这些地方来说，常常很容易受到雷电的袭击，因此，加强采取相关有效的防护措施，能够有效的保证监视、导航、通信系统的正常运行，进而保护飞机的飞行安全。

1 雷电对通信系统造成的危害对于雷电来说，作为一种较为常见的自然现象，主要是由于受到气象因素和大气环流因素影响而产生的，是一种大地与云朵之间或者是聚集有很多雨水的云朵与云朵之间相关作用形成的放电现象。

在这一过程中，会产生强大的电流，因此如果没有得到有效保护的话，就会在一定程度上严重损坏通信设备。

通信系统受到雷电损坏的表现主要是：在发生雷电的过程中，会形成数千安倍的电流，而且在这一过程中还会同时生成数万伏的电压，如果通信设备没有采取任何保护措施的话，强大的电压就会直接击穿通信设备。

另外在整个过程中形成的雷电反击、电流电动力效应以及电流热效应都会在很多程度上破坏通信系统[1]。

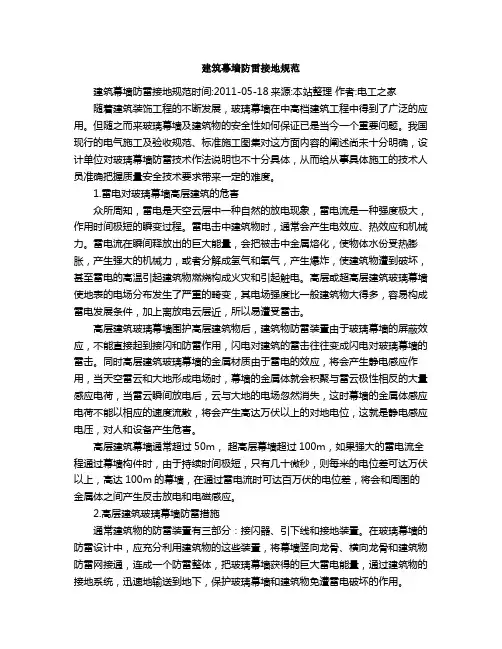

建筑幕墙防雷接地规范建筑幕墙防雷接地规范时间:2011-05-18来源:本站整理作者:电工之家随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。

但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。

我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明也不十分具体，从而给从事具体施工的技术人员准确把握质量安全技术要求带来一定的难度。

1.雷电对玻璃幕墙高层建筑的危害众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。

雷电击中建筑物时，通常会产生电效应、热效应和机械力。

雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。

高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。

高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，不能直接起到接闪和防雷作用，闪电对建筑的雷击往往变成闪电对玻璃幕墙的雷击。

同时高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。

高层建筑幕墙通常超过50m，超高层幕墙超过100m，如果强大的雷电流全程通过幕墙构件时，由于持续时间极短，只有几十微秒，则每米的电位差可达万伏以上，高达100m的幕墙，在通过雷电流时可达百万伏的电位差，将会和周围的金属体之间产生反击放电和电磁感应。

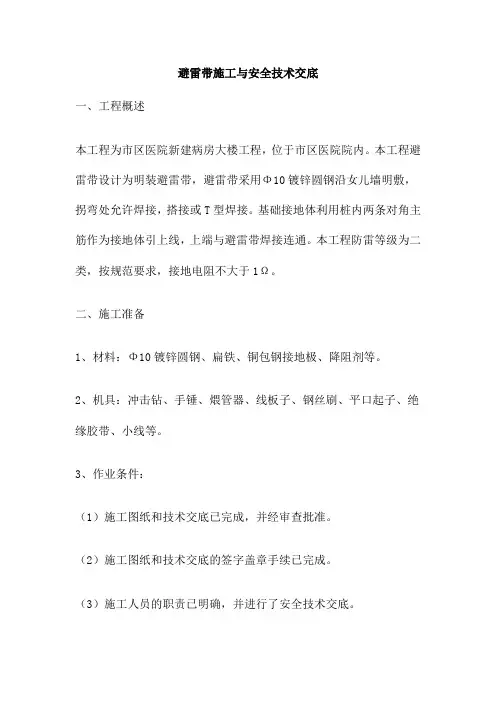

避雷带施工与安全技术交底一、工程概述本工程为市区医院新建病房大楼工程，位于市区医院院内。

本工程避雷带设计为明装避雷带，避雷带采用Φ10镀锌圆钢沿女儿墙明敷，拐弯处允许焊接，搭接或T型焊接。

基础接地体利用桩内两条对角主筋作为接地体引上线，上端与避雷带焊接连通。

本工程防雷等级为二类，按规范要求，接地电阻不大于1Ω。

二、施工准备1、材料：Φ10镀锌圆钢、扁铁、铜包钢接地极、降阻剂等。

2、机具：冲击钻、手锤、煨管器、线板子、钢丝刷、平口起子、绝缘胶带、小线等。

3、作业条件：（1）施工图纸和技术交底已完成，并经审查批准。

（2）施工图纸和技术交底的签字盖章手续已完成。

（3）施工人员的职责已明确，并进行了安全技术交底。

（4）施工现场及施工用料已准备就绪。

三、操作工艺1、工艺流程：接地体安装→引下线安装→均压环安装→避雷带安装。

2、操作要点：（1）接地体安装：本工程利用桩内两条对角主筋作为接地体引上线，上端与避雷带焊接连通。

施工时注意：打入地下的深度不应小于2.5m，并应打入粉质粘土层或中风化基岩中；在基础施工时，应按设计要求在相应的位置预埋与主筋焊接的金属件；金属件应平直并与主筋焊接牢固；金属件顶面应高出室外地面50～80mm。

（2）引下线安装：利用建筑物钢筋混凝土中的钢筋作为防雷引下线，上部与避雷带连接，下部与接地体连通。

施工时注意：上部钢筋要与避雷带焊接连通；下部钢筋要与基础接地体焊接连通；上、下部钢筋宜在两个不同的标高连通；当采用多条引下线时，其截面积应满足规范要求；当利用建筑物伸缩缝处钢筋作为引下线时，钢筋要跨过伸缩缝；当利用建筑物圈梁中的钢筋作为引下线时，圈梁中的钢筋每层均应相互连接；利用建筑物钢筋作为引下线应在设计图上用色笔表明其位置及连接方式。

（3）均压环安装：均压环是高层建筑物防侧击雷的措施之一，其作用是均衡等电位。

均压环一般设在外墙的圈梁中，每层设置一圈。

均压环应与引下线相连通。

均压环也可利用圈梁中的主筋或把外墙中的圈梁钢筋与梁板中的钢筋相焊接而成。

均压环,门窗栏杆接地,及屋面避雷网安装方案1内容简介龙湖观山水4、5号楼10层以上（包括10层）均设置均压环，均压环隔层设置。

10层以上（包括10层）的所有外围四周的门窗、栏杆、空调百叶均应接地。

屋面设置避雷网，避雷网网格不大于10MX10M，建筑物外围四周女儿墙上敷设明装避雷带，其它地方设置暗装敷设。

2均压环的安装均压环安装采用建筑物外围四周梁内2根主筋焊接而成。

当梁内主筋≥φ16MM2时，采用2根主筋，当梁内主钢筋≥φ12时，采用4根主筋。

剪力墙处水平敷设的钢筋＜φ12 (一般为φ8)，增加2根φ16的钢筋焊接作为均压环。

作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。

搭接采用φ12的圆钢，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。

焊接完毕需要及时敲打焊渣。

3门窗、栏杆接地建筑物外围四周的门窗、栏杆均需接地，接地采用φ10的圆钢。

在均压环层的门窗、栏杆直接从均压环钢筋焊接φ10钢筋引出。

非均压环层则从就近的防雷引下线钢筋焊接φ10钢筋引出。

接地线与均压环和引下线的搭接长度大于10CM，焊接采用双面焊，无夹渣，气孔，焊缝要饱满。

接地线另一端焊接一颗φ6的螺丝。

与窗户和栏杆接地连接采用6平方的双色地线。

大于2米的窗户和栏杆需要两处接地。

4避雷网敷设屋面避雷网女儿墙采用φ10的热镀锌元钢明敷设作为避雷带。

避雷带距离女儿墙顶面10CM。

持卡子采用φ10的热镀锌元钢制作，长15CM。

在女儿墙顶面中间用墨线弹线，在女儿墙直线端两端各0.5米处，确定两端支持卡子的固定位置，再在测量两支持卡子之间的距离，按不大于1米的间距均分，确定其它支持卡子的安装位置。

用φ10的转头在女儿墙上转5CM深的孔，将粘上胶水的支持卡子插入到孔中。

支持卡子与作为避雷带的φ10圆钢对焊连接。

将屋面引下线的钢筋用2根φ12的镀锌圆钢焊接引出，暗敷设在女儿墙内，安装成倒八字型与避雷带钢筋焊接连接。

均压环方案This model paper was revised by the Standardization Office on December 10, 2020郡城·雅舍5、6、7、8号楼均压环施工专项方案编制：审核：审批：年月日一、工程概况本工程由郑州新龙置业有限公司开发，北京高能筑博建筑设计有限公司设计的郡城·雅舍工程，位于郑州市新龙路南侧，北侧为五洲水产市场，其中地上29层，地下1层，总建筑面积平方米，建筑高度为米。

二、图纸设计按本工程图纸设计说明要求，高层住宅高度超过45m（15层顶）时应采取防侧雷击和等电位措施。

每间隔两设置均压环，即自15、18、21、24、27、29层顶板设置。

并将每层金属门窗、金属管道与均压环连接成一体，再与防雷引下线连接。

三、均压环的安装1、均压环安装采用建筑物外围结构内四周的梁内的上层纵向主筋焊接而成，采用2根主筋。

作为均压环的钢筋与防雷引下线的钢筋每根都应焊接。

采用搭接焊，搭接采用不小于Φ10mm2的钢筋。

搭接长度：当采用双面焊时搭接长度为均压环或引下线钢筋的较大直径钢筋的6倍；当采用单面焊时，搭接长度为均压环或引下线钢筋的较大直径钢筋的12倍。

焊缝应饱满、无夹渣、气孔，焊接完毕需要及时敲打焊渣。

2、梁转角处主筋的焊接及柱筋与梁主筋的焊接示意图（此图按照利用两根结构钢筋焊接考虑的）：四、门窗等电位连接建筑物外围四周的门窗均需等电位连接，采用Φ10的圆钢。

在均压环层的门窗直接从均压环梁钢筋焊接Φ10的圆钢引出。

焊接处与均压环和引下线的搭接长度：当采用双面焊时应大于60mm，当采用单面焊时应大于120mm。

焊缝应饱满、无夹渣、气孔。

铝合金门窗与建筑物均压环的连接见下图：五、金属栏杆与建筑物均压环的连接金属栏杆与建筑物均压环的连接见下图：六、操作要点1、梁内水平均压环使用的钢筋之间连接以及钢筋分别与防雷引下线、金属门窗之间的连接采用直径不小于Φ10mm2镀锌圆钢或不小于25mm×4mm 的镀锌扁钢。

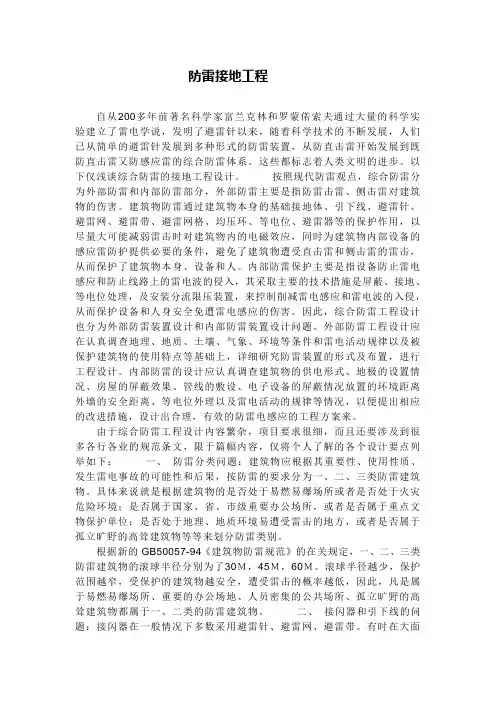

防雷接地工程自从200多年前著名科学家富兰克林和罗蒙偌索夫通过大量的科学实验建立了雷电学说，发明了避雷针以来，随着科学技术的不断发展，人们已从简单的避雷针发展到多种形式的防雷装置，从防直击雷开始发展到既防直击雷又防感应雷的综合防雷体系。

这些都标志着人类文明的进步。

以下仅浅谈综合防雷的接地工程设计。

按照现代防雷观点，综合防雷分为外部防雷和内部防雷部分，外部防雷主要是指防雷击雷、侧击雷对建筑物的伤害。

建筑物防雷通过建筑物本身的基础接地体、引下线、避雷针、避雷网、避雷带、避雷网格、均压环、等电位、避雷器等的保护作用，以尽量大可能减弱雷击时对建筑物内的电磁效应，同时为建筑物内部设备的感应雷防护提供必要的条件，避免了建筑物遭受直击雷和侧击雷的雷击，从而保护了建筑物本身、设备和人。

内部防雷保护主要是指设备防止雷电感应和防止线路上的雷电波的侵入，其采取主要的技术措施是屏蔽、接地、等电位处理，及安装分流限压装置，来控制削减雷电感应和雷电波的入侵，从而保护设备和人身安全免遭雷电感应的伤害。

因此，综合防雷工程设计也分为外部防雷装置设计和内部防雷装置设计问题。

外部防雷工程设计应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护建筑物的使用特点等基础上，详细研究防雷装置的形式及布置，进行工程设计。

内部防雷的设计应认真调查建筑物的供电形式、地极的设置情况、房屋的屏蔽效果、管线的敷设、电子设备的屏蔽情况放置的环境距离外墙的安全距离、等电位外理以及雷电活动的规律等情况，以便提出相应的改进措施，设计出合理，有效的防雷电感应的工程方案来。

由于综合防雷工程设计内容繁杂，项目要求很细，而且还要涉及到很多各行各业的规范条文，限于篇幅内容，仅将个人了解的各个设计要点列举如下：一、防雷分类问题：建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷的要求分为一、二、三类防雷建筑物。

具体来说就是根据建筑物的是否处于易燃易爆场所或者是否处于火灾危险环境；是否属于国家、省、市级重要办公场所，或者是否属于重点文物保护单位；是否处于地理、地质环境易遭受雷击的地方，或者是否属于孤立旷野的高耸建筑物等等来划分防雷类别。

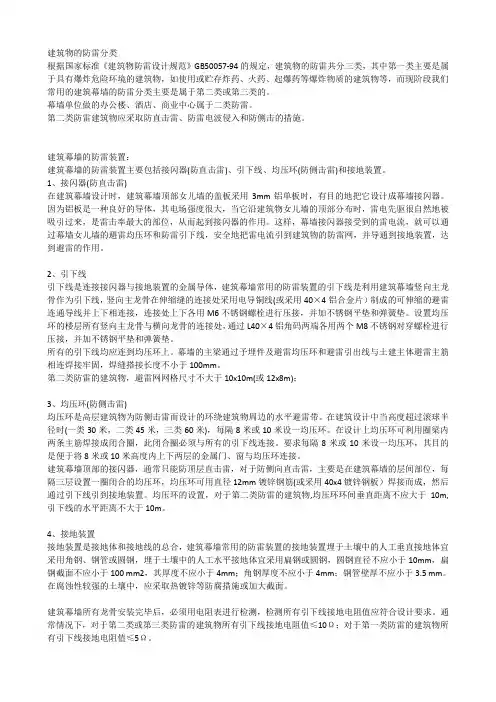

建筑物的防雷分类根据国家标准《建筑物防雷设计规范》GB50057-94的规定，建筑物的防雷共分三类，其中第一类主要是属于具有爆炸危险环境的建筑物，如使用或贮存炸药、火药、起爆药等爆炸物质的建筑物等，而现阶段我们常用的建筑幕墙的防雷分类主要是属于第二类或第三类的。

幕墙单位做的办公楼、酒店、商业中心属于二类防雷。

第二类防雷建筑物应采取防直击雷、防雷电波侵入和防侧击的措施。

建筑幕墙的防雷装置：建筑幕墙的防雷装置主要包括接闪器(防直击雷)、引下线、均压环(防侧击雷)和接地装置。

1、接闪器(防直击雷)在建筑幕墙设计时，建筑幕墙顶部女儿墙的盖板采用3mm铝单板时，有目的地把它设计成幕墙接闪器。

因为铝板是一种良好的导体，其电场强度很大，当它沿建筑物女儿墙的顶部分布时，雷电先驱很自然地被吸引过来，是雷击率最大的部位，从而起到接闪器的作用。

这样，幕墙接闪器接受到的雷电流，就可以通过幕墙女儿墙的避雷均压环和防雷引下线，安全地把雷电流引到建筑物的防雷网，并导通到接地装置，达到避雷的作用。

2、引下线引下线是连接接闪器与接地装置的金属导体，建筑幕墙常用的防雷装置的引下线是利用建筑幕墙竖向主龙骨作为引下线，竖向主龙骨在伸缩缝的连接处采用电导铜线(或采用40×4铝合金片）制成的可伸缩的避雷连通导线并上下相连接，连接处上下各用M6不锈钢螺栓进行压接，并加不锈钢平垫和弹簧垫。

设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过L40×4铝角码两端各用两个M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。

所有的引下线均应连到均压环上。

幕墙的主梁通过予埋件及避雷均压环和避雷引出线与土建主体避雷主筋相连焊接牢固，焊缝搭接长度不小于100mm。

第二类防雷的建筑物，避雷网网格尺寸不大于10x10m(或12x8m)；3、均压环(防侧击雷)均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔8米或10米设一均压环。

防雷接地系统介绍一、防雷接地系统简介1 、外部防雷保护装置的组成：接闪器、引下线及接地网。

2、内部防雷保护装置的组成：等电位、电涌保护器等。

3、预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：防雷系统的一般施工工艺流程：二、施工流程实例解读1、基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

（每栋地面以上，必须留有2个以上的接地电阻测试点）接地网钢筋焊接：2、引下线（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

3、等电位等电位主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。

第一章1.以下属于复合管材的是答案:钢塑管;铝塑管2.管路分支连接用配件为答案:三通、四通3.以下属于给水系统配水附件的为答案:水龙头4.建筑设备施工图是根据已有的（）来绘制的。

答案:建筑施工图5.无缝钢管管径以（）表示。

答案:外径ｘ壁厚6.管道交叉敷设时，应注意答案:小管让大管，支管让主管，给水管让排水管7.给水立管穿楼板时一般应设套管，其顶部应高出装饰地面（）；安装在卫生间及厨房内的套管，其顶部应高出装饰地面（）。

答案:20mm；50mm8.排水立管一般沿墙面（），距墙面（）。

答案:明装；5cm9.系统图是按一定的比例绘制而成的，（）的管道用水平线表示，（）的管道用竖线表示，（）的管道用45度斜线表示。

答案:左右走向；上下走向；前后走向10.焊接钢管的直径规格用（）表示。

答案:DN第二章1.为保证飞行物夜航安全，在高层建筑或烟囱上设置障碍标志的照明是（）答案:障碍照明2.每个用电器具的配线都是由（）和（）构成一个闭合回路。

答案:火线和零线3.价格较贵，能承受较大的压力，但不能承受拉力，一般只用于直埋的电缆是（）答案:钢带铠装电缆4.不用在现场加工制作，由生产厂家按照电缆用户要求，在制作电缆时直接从主干电缆上加工制作出带分支的电缆是（）。

答案:控制电缆5.电气工程中，导管配线时，一般规定管内导线的总截面积（包括外护层）不应超过管子截面积的，且不得超过（）根。

答案:50%，106.为了穿线方便，当管子长度每超过，有个弯时，中间应增设接线盒或加大管径。

答案:8m，3;15m，2;30m，0;20m，17.熔断器具有反时延续性，当过载电流小时，熔断时间（）；当过载电流大时，熔断时间（）。

因此，在一定过载电流范围内至电流恢复正常，熔断器（）。

答案:短，长，已经熔断8.光源接近连续光谱，与太阳光十分相似的是（）。

答案:高压汞灯9.电气工程中BV和BLX分别表示（）。

答案:铝芯聚氯乙烯绝缘导线和铜芯橡皮绝缘导线10.（）表示为交联聚乙烯绝缘，聚氯乙烯护套，内钢带铠装电力电缆，3芯240mm2。

均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

还有一种说法是：
在高层建筑的设计和施工中，除了防止雷电的直击外，还应防止侧向雷击，超过30米高的建筑物，应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环，并与引下线连接。

保证建筑物接构圈梁的各点电位相同，防止出现电位差。

(a)均压环采用不小于Φ8mm的镀锌圆钢，或不小于24mm×4mm的镀锌扁钢。

(b)均压环沿建筑物的四周暗敷设，并与各根引下线相连结。

(c)外檐金属门、窗、栏杆、扶手、玻璃幕、金属外挂板等预埋件的焊接点不应少于两处，与引下线连接。

(d)搭接长度扁钢>2b、圆钢>6D、圆钢和扁钢>6D。

(注：b为扁钢长度，D为圆钢直径，扁钢搭接应焊3个棱边，圆钢应焊接双面。

)。

高层建筑防侧击雷均压环的做法在现代城市中，高层建筑如雨后春笋般拔地而起。

这些高耸的建筑不仅是城市的地标，也为人们提供了舒适的居住和工作空间。

然而，随着建筑高度的增加，防雷问题变得尤为重要。

其中，防侧击雷均压环的设置是高层建筑防雷体系中的一个关键环节。

首先，我们来了解一下为什么高层建筑需要设置防侧击雷均压环。

雷电是一种强大的自然现象，当雷云接近地面时，地面上的物体就会因静电感应而带上相反的电荷。

对于高层建筑来说，由于其高度突出，更容易吸引雷电。

侧击雷就是雷电绕过避雷带或避雷针，从侧面击中建筑物的现象。

为了减少侧击雷对高层建筑的危害，均压环应运而生。

均压环是环绕建筑物外圈梁的水平避雷带，其作用是将建筑物外墙上的金属门窗、栏杆、金属幕墙等较大的金属物体与防雷装置连接起来，以均衡电位，减少雷电侧击的危险。

那么，防侧击雷均压环具体是怎么做的呢？在材料选择上，通常使用镀锌扁钢或圆钢。

镀锌扁钢具有良好的导电性和耐腐蚀性，宽度一般不小于 25mm，厚度不小于 4mm。

圆钢的直径不应小于 10mm。

这些材料要符合相关的国家标准和规范要求。

均压环的设置位置也有明确规定。

一般来说，从建筑物首层开始，每隔不超过 6 米就要设置一圈均压环。

对于一类防雷建筑物，从 30 米起每隔不超过 6 米设均压环；二类防雷建筑物从 45 米起每隔不超过 6米设均压环；三类防雷建筑物从 60 米起每隔不超过 6 米设均压环。

在施工过程中，首先要将均压环与建筑物的避雷引下线可靠焊接。

焊接时要保证焊缝饱满、平整，不得有夹渣、咬肉等缺陷。

焊接长度也要符合规范要求，扁钢与扁钢的搭接长度不应小于扁钢宽度的2 倍，三面施焊；圆钢与圆钢的搭接长度不应小于圆钢直径的 6 倍，双面施焊；圆钢与扁钢的搭接长度不应小于圆钢直径的 6 倍，双面施焊。

除了与避雷引下线的连接，均压环还要与建筑物外墙上的金属门窗、栏杆、金属幕墙等进行连接。

连接方式可以采用焊接或螺栓连接。

建筑均压环设置要求建筑均压环可是建筑电气防雷系统中相当重要的一环呢。

就像是给建筑穿上一层防雷的铠甲。

均压环的设置呀，能够均衡建筑物各部分之间的电位差，从而有效防止侧击雷对建筑物造成损害。

这就好比大家在一个团队里，要让每个成员的状态都差不多，这样整个团队才稳定，建筑也是这个道理。

1、设置高度要求一般来说，对于一类防雷建筑，均压环的设置高度通常是从30米开始。

这个高度就像是一个门槛，到了这个高度，雷电可能对建筑侧面造成威胁，所以需要均压环来保护。

二类防雷建筑呢，通常是从45米开始设置均压环。

不同的防雷类别，就像是不同体质的人需要不同强度的防护一样。

三类防雷建筑，一般是从60米开始设置。

这都是根据建筑遭受雷击的可能性等多种因素确定的。

2、材料要求常用的材料有扁钢或者圆钢。

扁钢的规格呢，一般要满足宽度不小于25mm，厚度不小于4mm。

这就好比我们选材料来搭架子，材料得够结实才能承担起防雷的重任。

圆钢的直径不能小于12mm。

这些材料在导电性等方面都有很好的性能，能够有效地将雷电流传导走。

3、连接要求均压环之间的连接必须要牢固可靠。

连接处要采用焊接或者螺栓连接。

焊接的时候呀，得保证焊接质量，焊缝得饱满，不能有虚焊、漏焊的情况。

这就像我们缝衣服，针脚得密实，衣服才不会开线。

如果是螺栓连接，螺栓要拧紧，而且要有防松措施，就像螺丝拧紧了还要加个螺母锁死一样。

均压环与建筑物的防雷引下线也要连接好。

这样雷电流才能顺利地从均压环传导到引下线，再导入大地。

如果连接不好，就像断了链子的自行车，无法正常运转了。

4、安装位置要求均压环要安装在建筑物外墙的圈梁内。

这就像是把防御的防线设置在建筑的外层防护圈里。

在安装的时候，要尽量保证均压环的水平度，不能歪歪扭扭的，不然就不能很好地均衡电位差了。

而且在有金属门窗等金属物体的地方，均压环要与这些金属物体进行可靠连接。

这就好比把建筑里的小金属成员都纳入到防雷的大家庭里，大家齐心协力抵抗雷电。

2024年一级造价师之建设工程技术与计量（安装）题库附答案（基础题）单选题（共45题）1、法兰密封面形式为O形圈面型，其使用特点为（）。

A.O形密封圈是非挤压型密封B.O形圈截面尺寸较小，消耗材料少C.结构简单，不需要相配合的凸面和槽面的密封面D.密封性能良好，但压力使用范围较窄【答案】 B2、具有高的爆破强度和内表面清洁度，有良好的耐疲劳抗震性能。

适于汽车和冷冻设备、电热电器工业中的刹车管、燃料管、润滑油管、加热或冷却器的是（）。

A.无缝钢管B.直缝电焊钢管C.螺旋缝钢管D.双层卷焊钢管【答案】 D3、气体灭火系统中，管道的连接，当公称直径小于或等于80mm时，宜采用（）。

A.螺纹连接B.法兰连接C.气焊连接D.电焊连接【答案】 A4、安装工程中常用的聚丙烯材料，除具有质轻、不吸水，介电性和化学稳定性良好以外，其优点还有（）。

A.耐光性能良好B.耐热性良好C.低温韧性良好D.染色性能良好【答案】 B5、流动式起重机选用时，根据被吊装设备或构件的就位高度、设备尺寸、吊索高度和站车位置（幅度），由起重机的起升高度特性曲线可确定（）。

A.起重机臂长B.起重机能吊装的荷载C.起重机的工作幅度D.起重机的额定起重量【答案】 A6、（）特别适用于精密仪器及外表面要求比较严格的物件吊装，禁止吊装带打结或用打结的方法来连接，应采用专用的吊装带连接件进行连接。

A.麻绳B.尼龙带C.钢丝绳D.链条【答案】 B7、适用于中等硬度的零件、弹簧的回火工艺是（）。

A.低温回火B.中温回火C.高温回火D.调质处理【答案】 B8、半机械化吊装方法中，一种吊装方法是将直立的桅杆与放在地面上的设备连接起来，然后桅杆旋转90°，由垂直位置变为水平位置，而设备则由水平位置变成垂直位置，此种吊装方法为（）。

A.直立单桅杆滑移吊装法B.斜立单桅杆提吊法C.单桅杆扳倒法D.单桅杆旋转法【答案】 C9、决定主要施工项目的施工方法，选择合适的施工机械，安排施工程序和施工的流水组织、流水方向，属于（）的内容。

浅谈雷电对玻璃幕墙的危害及其建筑防雷设计发表时间：2016-03-29T17:33:34.670Z 来源：《基层建设》2015年23期供稿作者：王路亚[导读] 江西省气象局雷电中心江西南昌 330046 一般来说雷电对建筑物的破坏形式有四类：直击雷、侧击雷、雷击电磁脉冲、雷电波侵入。

王路亚江西省气象局雷电中心江西南昌 330046摘要：玻璃幕墙也成为现代建筑派的主要表现特征，在新世纪的现代化城市建筑中具有重要的地位，在城市中高档建筑装饰工程中被广泛的应用。

玻璃幕墙属于脆性材料，一般在建筑中大面积采用，有的甚至整个建筑物外墙均采用玻璃幕墙，如遭遇雷击，玻璃破裂形成碎片会造成严重的安全隐患。

玻璃幕墙一般应用在人群密集的、大型的公共建筑和重要的高层、超高层建筑的外墙上，防雷设计应是项目的工作重点。

关键词：玻璃幕墙；建筑物；防雷设计0 引言雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。

雷电击中建筑物时，通常会产生电效应、热效应和机械力。

雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。

高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。

1 雷电对玻璃幕墙的危害高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，不能直接起到接闪和防雷作用，闪电对建筑的雷击往往变成闪电对玻璃幕墙的雷击。

同时高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。
