第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3 = ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强ｐ。
第1章 流体流动1-1．容器A 中气体的表压力为60kPa ，容器B 中的气体的真空度为Pa 102.14⨯。
试分别求出A 、B 二容器中气体的绝对压力为若干Pa 。
该处环境大气压等于标准大气压。
（答：A,160kPa ；B,88kPa ）解：取标准大气压为kPa 100，所以得到：kPa 16010060=+=A P ；kPa 8812100=-=B P 。
1-2．某设备进、出口的表压分别为 12kPa -和157kPa ，当地大气压为101.3kPa ，试求此设备进、出口的压力差为多少Pa 。
(答：169kPa -) 解：kPa 16915712-=--=-=∆出进P P P 。
1-3．为了排除煤气管中的少量积水，用如图示水封设备，水由煤气管道上的垂直支管排出，已知煤气压力为10kPa （表压）。
问水封管插入液面下的深度h 最小应为若干？ （答：m 02.1）解：m 02.18.910101033=⨯⨯=∆=g P H ρ习题1-3 附图1-4．某一套管换热器，其内管为mm,25.3mm 5.33⨯φ外管为mm 5.3mm 60⨯φ。
内管流过密度为3m 1150kg -⋅，流量为1h 5000kg -⋅的冷冻盐水。
管隙间流着压力（绝压）为MPa 5.0，平均温度为C 00，流量为1h 160kg -⋅的气体。
标准状态下气体密度为3m 1.2kg -⋅，试求气体和液体的流速分别为若干1s m -⋅？（ 答：1L s m 11.2U -⋅=；1g s 5.69m U -⋅= ）习题1-4 附图解：mm 27225.35.33=⨯-=内d ，m m 5325.360=⨯-=外d ；对液体：122s m 11.2027.011503600/500044/-⋅=⨯⨯⨯===ππρ内d m A V u l l l l l ； 对气体：0101P P =ρρ⇒3560101m kg 92.51001325.1105.02.1-⋅=⨯⨯⨯==P P ρρ，()224内外内外D d A A A g -=-=π()2322m 1032.10335.0053.04⨯=-=π，13s m 69.592.51032.13600/160/--⋅=⨯⨯===ggg gg g A m A V u ρ。
第一章习题静压强及其应用1. 用图示的U形压差计测量管道A点的压强，U形压差计与管道的连接导管中充满水。
指示剂为汞，读数R=120mm，当地大气压p a=760mmHg，试求：(1) A点的绝对压强，Pa；(2) A点的表压，mH2O。
2. 为测量腐蚀性液体贮槽中的存液量，采用图示的装置。
测量时通入压缩空气，控制调节阀使空气缓慢地鼓泡通过观察瓶。
今测得U形压差计读数为R=130mm，通气管距贮槽底面h=20cm，贮槽直径为2m，液体密度为980kg/m3。
试求贮槽内液体的储存量为多少吨？3. 一敞口贮槽内盛20℃的苯，苯的密度为880kg/m3。
液面距槽底9m，槽底侧面有一直径为500mm的人孔，其中心距槽底600mm，人孔覆以孔盖，试求：(1) 人孔盖共受多少液柱静压力，以kg(f)表示；(2) 槽底面所受的压强是多少Pa？4. 附图为一油水分离器。
油与水的混合物连续进入该器，利用密度不同使油和水分层。
油由上部溢出，水由底部经一倒U形管连续排出。
该管顶部用一管道与分离器上方相通，使两处压强相等。
已知观察镜的中心离溢油口的垂直距离H s=500mm，油的密度为780kg/m3，水的密度为1000kg/m3。
今欲使油水分界面维持在观察镜中心处，问倒U形出口管顶部距分界面的垂直距离H应为多少？因液体在器内及管内的流动缓慢，本题可作静力学处理。
5. 用一复式U形压差计测定水管A、B两点的压差。
指示液为汞，其间充满水。
今测得h1 =1.20m，h2=0.3m，h3 =1.30m，h4 =0.25m，试以N/m2为单位表示A、B两点的压差Δp。
6. 附图为一气柜，其内径9m，钟罩及其附件共重10吨，忽略其浸在水中部分所受之浮力，进入气柜的气速很低，动能及阻力可忽略。
求钟罩上浮时，气柜内气体的压强和钟罩内外水位差Δh (即“水封高”)为多少？7. 附图所示的汽液直接接触混合式冷凝器，蒸汽被水冷凝后，凝液与水沿大气腿流至地沟排出，现已知器内真空度为82kPa，当地大气压为100kPa，问其绝对压为多少Pa？并估计大气腿内的水柱高度H为多少米？8. 如图所示，在A 、B 两容器的上、下各接一压差计，两压差计的指示液相同，其密度均为ρi 。
第一章 流体流动习题解答1.解：（1） 1atm= Pa=760 mmHg真空度=大气压力—绝对压力，表压=绝对压力—大气压力 所以出口压差为p =461097.8)10082.0(10132576.00⨯=⨯--⨯N/m 2（2）由真空度、表压、大气压、绝对压之间的关系可知，进出口压差与当地大气压无关，所以出口压力仍为41097.8⨯Pa 2.解： T=470+273=703K ，p=2200kPa混合气体的摩尔质量Mm=28×0.77+32×0.065+28×0.038+44×0.071+18×0.056=28.84 g/mol混合气体在该条件下的密度为：ρm=ρm0×T0T×pp0=28.8422.4××.3=10.858 kg/m33.解：由题意，设高度为H 处的大气压为p ，根据流体静力学基本方程，得 dp=-ρgdH大气的密度根据气体状态方程，得 ρ=pMRT根据题意得，温度随海拔的变化关系为 T=293.15+4.81000H代入上式得ρ=pMR （293.15-4.8×10-3H ）=-dpgdh移项整理得dpp=-MgdHR293.15-4.8×10-3H对以上等式两边积分， pdpp=-0HMgdHR293.15-4.8×10-3H所以大气压与海拔高度的关系式为 lnp=7.13×ln293.15-4.8×10-3H293.15即：lnp=7.13×ln1-1.637×10-5H+11.526（2）已知地平面处的压力为 Pa ，则高山顶处的压力为 p 山顶=×=45431 Pa将p 山顶代入上式ln 45431=7.13×ln1-1.637×10-5H+11.526 解得H =6500 m ，所以此山海拔为6500 m 。

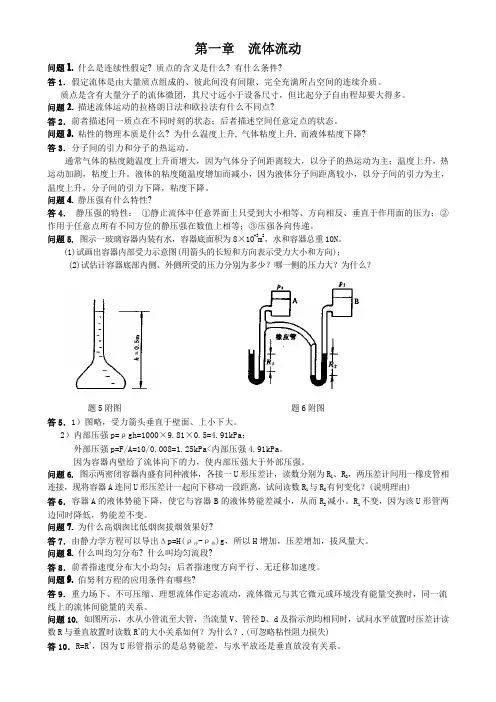

第一章流体流动问题1. 什么是连续性假定? 质点的含义是什么? 有什么条件?答1．假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。
质点是含有大量分子的流体微团,其尺寸远小于设备尺寸,但比起分子自由程却要大得多。
问题2. 描述流体运动的拉格朗日法和欧拉法有什么不同点?答2．前者描述同一质点在不同时刻的状态；后者描述空间任意定点的状态。
问题3. 粘性的物理本质是什么? 为什么温度上升, 气体粘度上升, 而液体粘度下降?答3．分子间的引力和分子的热运动。
通常气体的粘度随温度上升而增大,因为气体分子间距离较大,以分子的热运动为主；温度上升,热运动加剧,粘度上升。
液体的粘度随温度增加而减小,因为液体分子间距离较小,以分子间的引力为主,温度上升,分子间的引力下降,粘度下降。
问题4. 静压强有什么特性?答4．静压强的特性：①静止流体中任意界面上只受到大小相等、方向相反、垂直于作用面的压力；②作用于任意点所有不同方位的静压强在数值上相等；③压强各向传递。
问题5. 图示一玻璃容器内装有水,容器底面积为8×10-3m2,水和容器总重10N。
<1>试画出容器内部受力示意图<用箭头的长短和方向表示受力大小和方向>；<2>试估计容器底部内侧、外侧所受的压力分别为多少？哪一侧的压力大？为什么？题5附图题6附图答5．1〕图略,受力箭头垂直于壁面、上小下大。
2〕内部压强p=ρgh=1000××；外部压强p=F/A=10/0.008=1.25kPa<内部压强。
因为容器内壁给了流体向下的力,使内部压强大于外部压强。
问题6.图示两密闭容器内盛有同种液体,各接一U形压差计,读数分别为R1、R2,两压差计间用一橡皮管相连接,现将容器A连同U形压差计一起向下移动一段距离,试问读数R1与R2有何变化？<说明理由>答6．容器A的液体势能下降,使它与容器B的液体势能差减小,从而R2减小。
第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm 的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3= ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强ｐ。
第一章 流体的压力【1-1】容器A 中的气体表压为60kPa ，容器B 中的气体真空度为.⨯41210Pa 。
试分别求出A 、B 二容器中气体的绝对压力为若干帕，该处环境的大气压力等于标准大气压力。
解 标准大气压力为101.325kPa容器A 的绝对压力 ..p kPa ==A 101325+60161325 容器B 的绝对压力 ..B p kPa =-=1013251289325【1-2】某设备进、出口的表压分别为-12kPa 和157kPa ，当地大气压力为101.3kPa 。
试求此设备的进、出口的绝对压力及进、出的压力差各为多少帕。
解 进口绝对压力 ..进101312893 =-=p kPa出口绝对压力 ..出101 31572583 =+=p kPa 进、出口的压力差..p kPa p kPa ∆=--=+=∆=-=157（12）15712169 或 258 389 3169流体的密度【1-3】正庚烷和正辛烷混合液中，正庚烷的摩尔分数为0.4，试求该混合液在20℃下的密度。
解 正庚烷的摩尔质量为/kg kmol 100，正辛烷的摩尔质量为/kg kmol 114。
将摩尔分数换算为质量分数 正庚烷的质量分数 (104100)03690410006114ω⨯==⨯+⨯正辛烷的质量分数 ..2103690631ω=-=从附录四查得20℃下正庚烷的密度/kg m ρ=31684，正辛烷的密度为/kg m ρ=32703 混合液的密度 /..3169603690631684703ρ==+m kg m【1-4】温度20℃，苯与甲苯按4:6的体积比进行混合，求其混合液的密度。
解 20℃时，苯的密度为/3879kg m ，甲苯的密度为/3867kg m 。
混合液密度 ../3879048670．68718 ρ=⨯+⨯=m kg m 【1-5】有一气柜，满装时可装36000m 混合气体，已知混合气体各组分的体积分数为2224H N COCO CH .04 0.2 0.32 0.07 0.01操作压力的表压为5.5kPa ，温度为40℃。
1-1．容器A 中气体的表压力为60kPa ，容器B 中的气体的真空度为Pa 102.14⨯。
试分别求出A 、B 二容器中气体的绝对压力为若干Pa 。
该处环境大气压等于标准大气压。
（答：A,160kPa ；B,88kPa ）解：取标准大气压为kPa 100，所以得到：kPa 16010060=+=A P ；kPa 8812100=-=B P 。
1-2．某设备进、出口的表压分别为 12kPa -和157kPa ，当地大气压为101.3kPa ，试求此设备进、出口的压力差为多少Pa 。
(答：169kPa -) 解：kPa 16915712-=--=-=∆出进P P P 。
1-3．为了排除煤气管中的少量积水，用如图示水封设备，水由煤气管道上的垂直支管排出，已知煤气压力为10kPa （表压）。
问水封管插入液面下的深度h 最小应为若干？ （答：m 02.1）解：m 02.18.910101033=⨯⨯=∆=g P H ρ习题1-3 附图1-4．某一套管换热器，其内管为mm,25.3mm 5.33⨯φ外管为mm 5.3mm 60⨯φ。
内管流过密度为3m 1150kg -⋅，流量为1h5000kg -⋅的冷冻盐水。
管隙间流着压力（绝压）为MPa 5.0，平均温度为C 00，流量为1h 160kg -⋅的气体。
标准状态下气体密度为3m 1.2kg -⋅，试求气体和液体的流速分别为若干1s m -⋅？（ 答：1L s m 11.2U -⋅=；1g s 5.69m U -⋅= ）习题1-4 附图解：mm 27225.35.33=⨯-=内d ，mm 5325.360=⨯-=外d ；对液体：122s m 11.2027.011503600/500044/-⋅=⨯⨯⨯===ππρ内d m A V u l l l l l ； 对气体：0101P P =ρρ⇒3560101m kg 92.51001325.1105.02.1-⋅=⨯⨯⨯==P P ρρ，()224内外内外D d A A A g -=-=π()2322m 1032.10335.0053.04⨯=-=π，13s m 69.592.51032.13600/160/--⋅=⨯⨯===ggg gg g A m A V u ρ。
化⼯原理第1章--流体流动-习题及答案⼀、单选题1．单位体积流体所具有的（）称为流体的密度。
AA 质量；B 粘度；C 位能；D 动能。
2．单位体积流体所具有的质量称为流体的（）。
AA 密度；B 粘度；C 位能；D 动能。
3．层流与湍流的本质区别是（）。
DA 湍流流速＞层流流速；B 流道截⾯⼤的为湍流，截⾯⼩的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流⽆径向脉动，⽽湍流有径向脉动。
4．⽓体是（）的流体。
BA 可移动；B 可压缩；C 可流动；D 可测量。
5．在静⽌的流体内，单位⾯积上所受的压⼒称为流体的（）。
CA 绝对压⼒；B 表压⼒；C 静压⼒；D 真空度。
6．以绝对零压作起点计算的压⼒，称为（）。
AA 绝对压⼒；B 表压⼒；C 静压⼒；D 真空度。
7．当被测流体的（）⼤于外界⼤⽓压⼒时，所⽤的测压仪表称为压⼒表。
DA 真空度；B 表压⼒；C 相对压⼒；D 绝对压⼒。
8．当被测流体的绝对压⼒（）外界⼤⽓压⼒时，所⽤的测压仪表称为压⼒表。
AA ⼤于；B ⼩于；C 等于；D 近似于。
9．（）上的读数表⽰被测流体的绝对压⼒⽐⼤⽓压⼒⾼出的数值，称为表压⼒。
AA 压⼒表；B 真空表；C ⾼度表；D 速度表。
10．被测流体的（）⼩于外界⼤⽓压⼒时，所⽤测压仪表称为真空表。
DA ⼤⽓压；B 表压⼒；C 相对压⼒；D 绝对压⼒。
11. 流体在园管内流动时，管中⼼流速最⼤，若为湍流时，平均流速与管中⼼的最⼤流速的关系为（）。
BA. Um＝1/2Umax；B. Um＝0.8Umax；C. Um＝3/2Umax。
12. 从流体静⼒学基本⽅程了解到U型管压⼒计测量其压强差是( )。
AA. 与指⽰液密度、液⾯⾼度有关，与U形管粗细⽆关；B. 与指⽰液密度、液⾯⾼度⽆关，与U形管粗细有关；C. 与指⽰液密度、液⾯⾼度⽆关，与U形管粗细⽆关。
13.层流底层越薄( )。
CA. 近壁⾯速度梯度越⼩；B. 流动阻⼒越⼩；C. 流动阻⼒越⼤；D. 流体湍动程度越⼩。
