用户手册.我们希望能够节省您的时间与金钱！我们向您郑重承诺：通过阅读此手册，能够获得有关仪器正确的安装途径以及安全的使用方法。
注 意此类型加湿器是通过在盛水的容器(加湿罐)中插入电极,当电极通电后产生热量加热水,随之生成蒸汽；使用特殊的蒸汽分配系统可以用来为环境或工业过程加湿。
在蒸发过程中水质是非常重要的，同时考虑到对容器的维护，要求供水是不经过任何处理的水，只要是可饮用并含有矿物制的水即可（看3.1章）；通过供水电磁阀将水源源不断送入加湿罐中。
装置独特的设计在于使用蒸汽分配系统，可以直接为房间或管道加湿。
装置的安装和维护需要专业人员，严格按照说明书中所介绍的相关内容操作，并注意装置外部与内部的铭牌上的标注。
实际环境以及电源供电电压必须与指定的值相同。
厂商没有允许的有关装置的其他应用与调整是不正确的。
由于不正确的操作造成对仪器或其他方面的损害责任后果由用户承担。
请注意装置内有许多电气元件，并且装置表面的温度较高。
装置的维护与维修需要由专业人员来完成。
在查看内部元件之前必须断开电源。
装置的安装必须符合当地的标准。
在任何情况中都需要遵守当地的安全标准。
加湿器组件的处理加湿器是由金属与塑料制品组成。
对组件的处理必须遵守当地的垃圾标准。
保修：2年（从产品出厂起，除了损耗件如加湿罐）CE的标志确保了产品的品质以及安全性。
请在安装机器之前，仔细阅读说明书中安全操作的事项，并注意装置上的有关说明。
目录：1. 介绍机型与组件 (5)1.1 机型 (5)1.2 介绍组件 (6)2. 安装 (8)2.1 储存 (8)2.2 布局 (8)2.3 固定 (8)2.4 拆除并重新安装前端盖 (9)3. 水路连接 (10)3.1 水质特性 (10)3.2 排水特性 (11)3.3 管路连接 (11)3.4 水路连接图 (12)3.5 检查 (12)4. 蒸汽的分配 (13)4.1 蒸汽直接分配方式:送风式蒸汽分配器 (13)4.2 冷藏间内的蒸汽分配 (13)4.3 风道里的蒸汽分配器--直线型与集中式分配器(OEM) (13)4.4 集中喷射式蒸汽分配器 (14)4.5 风道内直线式分配器 (15)4.6 蒸汽分配管的连接 (15)4.7 安装冷凝液回流管 (16)4.8 检查 (16)5. 电气连接 (17)5.1 电源电压 (17)5.2 检查控制回路变压器电压值 (18)5.3 主控板 (19)5.3.1 P型 (19)5.3.2 H型 (19)5.4 外部控制信号 (20)5.4.1 P 型控制器:ON/OFF 操作 (20)5.4.2 P 型控制器:比例操作 (21)5.4.3 H 型控制器 (22)5.5 辅助触点 (23)5.5.1 报警触点 (23)5.5.2 除湿触点(H型控制器) (24)5.5.3 远程端子/监控(H型控制器) (24)5.5.4 使用不同的传感器(H型控制器) (24)5.6 检查 (24)5.7 带有P型控制器的1-5Kg/h的加湿器单相电路图 (25)5.8 带有H型控制器的1-5Kg/h的加湿器单相电路图 (26)5.9 带有P型控制器的3-15Kg/h的加湿器三相电路图 (27)5.10 带有H型控制器的3-15Kg/h的加湿器三相电路图 (28)5.11带有H型控制器的25-45Kg/h加湿器的三相电路图 (29)5.12 带有P型控制器的25-45Kg/h加湿器的三相电路图 (30)5.13 带有H型控制器的25-35Kg/h加湿器的三相w-k电路图 (31)5.14 带有P型控制器的25-35Kg/h加湿器的三相W-K电路图 (32)5.1525-45kg/h的三相蒸发器结构 (33)6. 启动,控制,关闭 (34)6.1 初步检查 (34)6.2 启动装置 (34)6.2.1 使用新的加湿罐 (34)6.2.2 使用空的加湿罐 (34)6.2.3 开始操作 (34)6.2.4 使用空的加湿罐 (34)6.3 加湿器控制器 (35)6.3.1 P 型控制器,LED指示,开关或比例操作 (35)6.3.2 H 型控制器,带有数字LED显示,湿度控制运行 (36)6.4 关闭 (37)7. H 型控制器的参数 (38)7.1 读取并设置环境湿度设定点 (38)7.2 读取并设定控制参数--读取测量值 (39)7.3 读取并设定配置参数 (40)7.4 参数调节的有效性 (42)7.5 恢复缺省值(工厂参数) (42)7.6 复位计时器 (42)7.7 显示调节测量参数的单位 (43)8. 远程遥控 (43)8.1 遥控器简介 (43)8.1.1 控制遥控器的按键 (43)8.1.2 调整主要参数的按键(直接访问键) (44)8.1.3 遥控器上的控制手操器键 (44)8.2 使用遥控器设定参数 (44)8.2.1 不需要键入访问参数(C2=0)的参数编辑 (44)8.2.2 需要键入访问参数(C2≠0)的参数编辑 (44)8.2.3 读取测量数据 (44)8.2.4 调节主要参数(使用特殊按键) (44)8.2.5 调节主要参数(不使用特殊按键) (45)8.3 退出编辑过程 (45)9. 维护与备用件 (45)9.1 更换加湿罐 (45)9.2 维护其他组件 (46)9.3 更换组件 (47)9.3.1 辅助回路中的线圈 (47)9.4 组件 (47)9.4.1 单相加湿器 (47)9.4.2 三相加湿器 (48)10. 报警,报警故障的检修 (49)10.1 P型控制器的报警 (49)10.2 H型控制器的报警 (49)10.3 报警以及信号表 (50)10.4 排除故障 (52)11. 工作原理,控制原理以及其他功能 (53)11.1 工作原理 (53)11.2 控制原理 (53)11.2.1 ON/OFF控制--P型控制器;A0=0 的H型控制器 (53)11.2.2 比例控制--P型控制器; A0=1 的H型控制器 (53)11.2.3 带有相对湿度传感器的自动控制-- A0=2的H型控制器 (53)11.2.4 带有环境湿度传感器与第二传感器的自动控制-- A0=3的H型控制器 (54)11.2.5 蒸汽浴的应用:带有温度传感器的自动控制-- A0=4的H型控制器 (54)11.3 设定报警门限值(H型控制器) (54)11.4 其他功能 (54)11.4.1 测量供水的电导率 (54)11.4.2 自动排水 (54)11.4.3 放泡沫操作 (55)11.4.4 除湿要求信号 (55)11.4.5 由于长时间的关闭自动排空加湿罐 (55)11.4.6 带电排水 (55)11.4.7 由于需求的大幅度减少而进行的排水 (55)11.4.8 关闭"加湿器加湿罐将耗干"与 "加湿罐耗干"报警 (55)12.技术指标 (56)12.1 尺寸与重量 (57)12.2 遥控的技术指标 (57)12.3 蒸汽的分配系统的技术指标 (57)1. 机型与组件的介绍1.1机型使用由10位字符组成的代码来区分不同的机型，每位字符具有以下含义：U E X X X X X000例如：UE010PL000 ，代表浸入式电极加湿器，且：· 每小时蒸汽产量为10 kg/h (010)；· 比例-ON/OFF 控制 (P)；· 400Vac, 三相电源供电(L)。

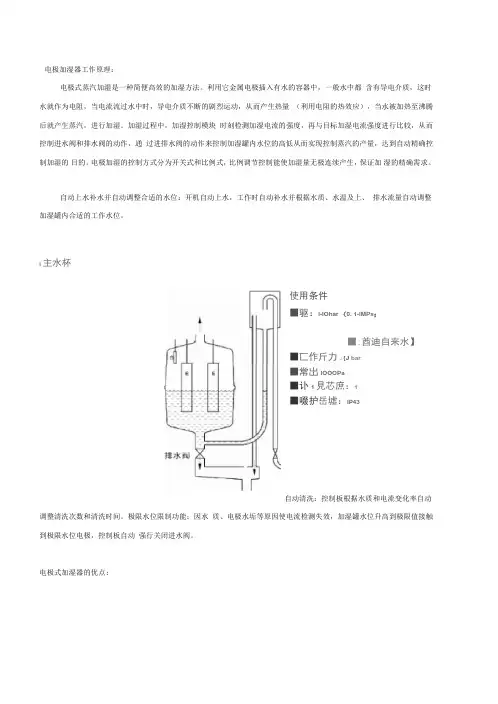

电极加湿器工作原理：电极式蒸汽加湿是一种简便高效的加湿方法。
利用它金属电极插入有水的容器中，一般水中都含有导电介质，这时水就作为电阻，当电流流过水中时，导电介质不断的剧烈运动，从而产生热量（利用电阻的热效应），当水被加热至沸腾后就产生蒸汽，进行加湿。
加湿过程中，加湿控制模块时刻检测加湿电流的强度，再与目标加湿电流强度进行比较，从而控制进水阀和排水阀的动作，通过进排水阀的动作来控制加湿罐内水位的高低从而实现控制蒸汽的产量，达到自动精确控制加湿的目的。
电极加湿的控制方式分为开关式和比例式，比例调节控制能使加湿量无极连续产生，保证加湿的精确需求。
自动上水补水并自动调整合适的水位：开机自动上水，工作时自动补水并根据水质、水温及上、排水流量自动调整加湿罐内合适的工作水位。
i主水杯使用条件■驱：l-IOhar （0. 1-lMPs；■:酋迪自来水】■匸作斤力J{J bar■常岀lOOOPa■讣1見芯庶：1■啜护岳墟：IP43自动清洗：控制板根据水质和电流变化率自动调整清洗次数和清洗时间。
极限水位限制功能：因水质、电极水垢等原因使电流检测失效，加湿罐水位升高到极限值接触到极限水位电极，控制板自动强行关闭进水阀。
电极式加湿器的优点:加湿迅速、均匀、稳定、高精度、高效率、无水滴喷泻、无白粉、无任何杂质、完全杀死细菌，是世界公认的最为洁净卫生的加湿方式。
特别适合于对环境要求严格的生物、制药、食品等车间场所以及对舒适性要求比较高的环境。
加湿显示-工作指示电源开关面板图体积小巧紧凑，可按用户要求任意组合安装，确保系统部件的连接配套。
有开关型控制精度5%比例型可以实现比例控制，在最大加湿量的20-100%之间自动调整。
小电流、大电流及异常故障保护功能：①因水垢等原因在一定的时间内加湿电流达不到额定值；② 因水质及其它异常原因使电流超过极限值；③其他异常原因致使加湿控制板故障等；以上三种情况任意一种情况发生控制板都会自动停止工作。
卡乐加湿器使用说明_CP一、产品概述卡乐加湿器是一款专为家居环境设计的高效能加湿器，在开启加湿功能的同时，还具备空气净化功能。
产品采用纳米气雾技术，可以将水分分解成微小的雾霾颗粒，通过超声波震荡后，将雾霾颗粒均匀地释放到室内，提供湿润而清新的家居环境。
二、产品特点1.纳米气雾技术：采用高科技纳米气雾技术，将水分分解成微小的雾霾颗粒，提供更细腻的加湿效果。
2.超声波震荡：通过超声波震荡，将雾霾颗粒均匀地释放到室内，实现全方位加湿。
3.空气净化功能：产品配备了过滤网，能够有效过滤空气中的细菌、灰尘等有害物质，提供清新的室内空气。
4.大容量水箱：产品配备了大容量水箱，一次注水可以持续使用较长时间，免去频繁补水的烦恼。
5.双重安全保护：产品内置了水位监测装置和自动断电保护装置，能够及时检测和保护产品的使用安全。
三、使用方法1.准备工作（1）将产品放置在平稳的台面上，确保不会倾斜或者摇晃。
（2）打开产品包装，取出加湿器主机和配件。
（3）确保产品断电状态，并将电源线连接到加湿器主机和电源插座。
2.加水（1）按住产品底部的水箱把手，逆时针旋转，将水箱取出。
（2）将水箱底部的水阀打开，将清水或纯净水倒入水箱，注意水位不要超过最高水位线。
（3）将水箱放回加湿器主机，顺时针旋转，确保水箱与加湿器主机紧密连接。
3.运行开关（1）按下加湿器主机上方的电源开关，加湿器开始工作。
（2）按下加湿器主机上方的净化开关，启动空气净化功能。
4.设置加湿程度（1）加湿器主机上方的湿度调节旋钮可以设置加湿程度，旋钮逆时针调节可以增加加湿量，顺时针调节可以减少加湿量。
（2）可以根据实际需要适应湿度环境来进行调节，通常在25%到60%之间为室内舒适湿度。
5.使用注意事项（1）在加水过程中，切勿将水洒入加湿器主机或电源插座。
（2）不要将湿度调节旋钮调至最大，以免造成室内湿度过高。
（3）产品使用时，请确保加湿器主机周围没有易燃物品，并保持通风良好。
卡乐电极式加湿器使用手册for 申菱5.31卡乐电极式加湿器使用手册目录一、我司所用到的卡乐加湿器型号及元件描述 11.订货号与产品型号对照表 (1)2.加湿桶型号表示方法 (2)3.加湿控制板(CP3、CP4)技术说明 (3)二、我司常规选用的加湿器外形及尺寸 (6)1.外形及产品结构描述 (6)2.各系列加湿器几何尺寸 (7)三、加湿器的安装 (9)1.安装步骤 (9)2.注意事项 (11)四、加湿器控制接线图（CP3、CP4） (13)五、加湿控制板跳线说明 (15)1.跳线D IP SWITCHES A（8位拨码开关） (15)2.跳线D IP SWITCHES B（8位拨码开关） (15)3.跳线D IPS“TA RATE”（4位拨码开关）及互感器绕线 (16)六、加湿器开机前的检查工作 (18)重要警告 (18)1.初检 (18)2.开机 (18)七、常见器故障及处理方法 (19)1.常见故障及解决方法： (19)2.关于控制板报警 (22)八、加湿器的维护 (28)1.更换加湿桶 (28)2.更换电极片 (28)3.定期检查 (29)4.其它装置的保养 (30)九、控制板程序下载软件：HUMISET 使用说明 (32)1.硬件连接 (32)2.软件安装 (33)3.软件使用 (33)一、我司所用到的卡乐加湿器型号及元件描述1.订货号与产品型号对照表表1.1: 订货号与产品型号对照表注：⑴以上型号的加湿器适用的加湿电压为3相380V，单相或三相220V加湿电压的加湿器需参考另外的资料选型。
⑵公司常规暂按低电导率订货号进行选型，如有变更将另行通知。
⑶订货号说明电导率类别：00—标准电导率，L0—低电导率，H0—高电导率加湿量：03—5~8kg，04—10~15kg，05—25~35kg，06—45kgB表示加湿桶公司代号：SL表示申菱公司出厂定义：HUM表示加湿器2.加湿桶型号表示方法例如：BLCT3B00W0表示加湿量为10～15KG 的可清洗型三相低电导率加湿桶，单个包装方式。
电极加湿器工作原理：电极式蒸汽加湿是一种简便高效的加湿方法。
利用它金属电极插入有水的容器中，一般水中都含有导电介质，这时水就作为电阻，当电流流过水中时，导电介质不断的剧烈运动，从而产生热量（利用电阻的热效应），当水被加热至沸腾后就产生蒸汽，进行加湿。
加湿过程中，加湿控制模块时刻检测加湿电流的强度，再与目标加湿电流强度进行比较，从而控制进水阀和排水阀的动作，通过进排水阀的动作来控制加湿罐内水位的高低从而实现控制蒸汽的产量，达到自动精确控制加湿的目的。
电极加湿的控制方式分为开关式和比例式，比例调节控制能使加湿量无极连续产生，保证加湿的精确需求。
自动上水补水并自动调整合适的水位：开机自动上水，工作时自动补水并根据水质、水温及上、排水流量自动调整加湿罐内合适的工作水位。
自动清洗：控制板根据水质和电流变化率自动调整清洗次数和清洗时间。
极限水位限制功能：因水质、电极水垢等原因使电流检测失效，加湿罐水位升高到极限值接触到极限水位电极，控制板自动强行关闭进水阀。
电极式加湿器的优点：加湿迅速、均匀、稳定、高精度、高效率、无水滴喷泻、无白粉、无任何杂质、完全杀死细菌，是世界公认的最为洁净卫生的加湿方式。
特别适合于对环境要求严格的生物、制药、食品等车间场所以及对舒适性要求比较高的环境。
体积小巧紧凑，可按用户要求任意组合安装，确保系统部件的连接配套。
有开关型控制精度5%，比例型可以实现比例控制，在最大加湿量的20-100%之间自动调整。
小电流、大电流及异常故障保护功能：①因水垢等原因在一定的时间内加湿电流达不到额定值；②因水质及其它异常原因使电流超过极限值；③其他异常原因致使加湿控制板故障等；以上三种情况任意一种情况发生控制板都会自动停止工作。
注：利用手动排水将排水阀打开，将加湿罐中水排净，然后重新开机工作。
注：如有时加湿失控时，喷杆带水、整机不工作或超流使用。
请使用手动排水阀（5排水电磁阀上有手动开关，向里推进保持到水排净）排净罐体内的水，然后开机工作。
电极加湿器之参数说明[产品简介] 电极加湿器适用于对于周围环境卫生有高要求的行业。
当液态水通电加热后产生水蒸气，使得空气湿度增加。
从电极式加湿器产生的水蒸气是最健康和干净的。
所以经常应用于医院，手术室，实验室，机房，电子产品车间，食品储存室，银行和电信机房以及小型房间等。
[技术参数] 电极加湿器参数说明[产品分类] 电极式加湿器，OEM电极加湿器，小电极加湿器，机房电极加湿器[产品图形] 电极加湿器实物图：[产品组成] 电极加湿器主机配置部件：箱体、加湿罐、进排水电磁阀、底托、控制板、蒸汽软管、蒸汽分布管、冷凝水管，湿度控制器（选配）。
电极加湿器简介：电极式加湿器就是热蒸发型加湿器，直接蒸发式加湿器通常被称为纯净型加湿器。
其工作原理是将水在加热体中加热到100度,产生蒸气,用风机将蒸气送出。
所以电极式加湿器是技术最简单的加湿方式，缺点是能耗较大，不能干烧，安全系数较低，优点是加湿为洁净加湿，不会对空气产生污染，纯净加湿技术则是加湿领域刚刚采用的新技术，纯净加湿器通过分子筛蒸发技术，除去水中的钙镁离子，彻底解决“白粉”问题，能够过滤空气且杀灭细菌。
电极式加湿器一般和中央空调配套使用，一般不单独使用。
电极式加湿器的类别：电极式加湿器、小电极加湿器、OEM电极加湿器、蒸汽加湿器等。
电极式加湿器配件主要有：加湿桶、电磁阀、控制电路板等，我公司配有各种规格的加湿罐。
精密空调用加湿罐、卡乐加湿桶、嘉乐斯乐加湿桶、思探得加湿桶、诺德曼加湿桶、康迪加湿桶、德瓦泰克加湿桶、法亚加湿桶、爱默生机房空调专用加湿罐dm3000、阿特拉斯空调专用加湿桶、用于雅利顿、丹科、艾苏威尔等机房空调加湿桶。
电极加湿器应用于医药厂房、手术室：电极加湿器应用于医药厂房、手术室等，这些场所环境对湿度的要求更是具有必要性的，并且洁净加湿，如果湿度不够将会造成药品等级下降、细菌增多、伤口不易愈合等问题。
根据测定，人感觉最舒适的环境温度在25℃左右，相对湿度在45%~55%RH这个区间，过低的相对湿度会造成皮肤干裂及瘙痒等现象，合适的相对湿度会使人感觉非常舒适，维护人体健康，提高工作效率。
OEMUser manualManual version: 2.5 dated 02/02/11I n t e g r a t e d C o n t r o l S o l u t i o n s&E n e r g y S a v i n g sWe wish to save you time and money!We wish to save you time and money!We can assure you that th We can assure you that the thorough reading of this manual will guarantee correct installation and safe e thorough reading of this manual will guarantee correct installation and safe use of the product e of the product described.WARNING: separate as much as possible the probe and digital input signal cables from the cables carrying inductive loads and power cables to carrying inductive loads and power cables to avoid possible electromagnetic disturbance. Never run power cables (including the electrical panel wiring) and signal cables in the same conduits run power cables (including the electrical panel wiring) and signal cables in the same conduits.IMPORTANT WARNINGSBEFORE INSTALLING OR HANDLING THE APPLIANCE, PLEASE CAREFULLY READ AND FOLLOW THE INSTRUCTIONS AND SAFETY REGULATIONS CONTAINED IN THIS MANUAL AND INDICATED ON THE LABELS ATTACHED TO THE UNIT.REGULATIONS CONTAINED IN THIS MANUAL AND INDICATED ON THE LABELS ATTACHED TO THE UNIT.INSTRUCTION SHEET +050003765 OF THE CP* CONTROL BOARD IS AN INTEGRAL PART OF THIS MANUAL!INSTRUCTION SHEET +050003765 OF THE CP* CONTROL BOARD IS AN INTEGRAL PART OF THIS MANUAL! CAREFULLY KEEP INSTRUCTION SHEET +050003765 TOGETHER CAREFULLY KEEP INSTRUCTION SHEET +050003765 TOGETHER WITH THIS MANUAL!WITH THIS MANUAL!WITH THIS MANUAL!This humidifier produces non-pressurised steam by means of electrodes immersed in the water contained in the cylinder-boiler (hereafter referred to as the cylinder cylindercylinder). The electrodes pass electric current through water, which, acting as electrical resistance, heats up. The steam produced is used to humidify rooms or industrial processes, by means of special distributors.As the quality of the water in use affects the evaporation process, the appliance may be supplied with untreated water a a s long as it is drinkable and not demineralisednot demineralised (refer to supply water requirements); the evaporated water is automatically topped up using of a fill valve. This appliance has been designed exclusively to humidify rooms directly or in ducts through a distribution system. Installation, use and maintenance shall be carried out according to the instructions contained in this manual.The environmental conditions and the power supply voltage must comply with the specified values.The environmental conditions and the power supply voltage must comply with the specified values. Any other use and modification t Any other use and modification to the appliance not expressly authorised by the manufacturer shall be considered as improper.o the appliance not expressly authorised by the manufacturer shall be considered as improper.o the appliance not expressly authorised by the manufacturer shall be considered as improper. Liability for injuries or damage caused by improper use lies exclusively with the user.Liability for injuries or damage caused by improper use lies exclusively with the user. Please note that the unit contains live Please note that the unit contains live electrical devices and hot surface electrical devices and hot surface electrical devices and hot surfaces.s.s.All service and/or maintenance operations must be carried out by specialist and qualified personnel aware of the necessary pr All service and/or maintenance operations must be carried out by specialist and qualified personnel aware of the necessary precautions and ecautions and able to operate properly.able to operate properly.Disconnect the unit from the mains before accessing any internal parts.Disconnect the unit from the mains before accessing any internal parts. The appliance muThe appliance must be installed in compliance with the local regulations in force.st be installed in compliance with the local regulations in force.st be installed in compliance with the local regulations in force. The local safety regulations in force must be applied in all cases.The local safety regulations in force must be applied in all cases.Disposal of the parts of the humidifier: the humidifier is made up of metal and plastic components. All these parts must Disposal of the parts of the humidifier: the humidifier is made up of metal and plastic components. All these parts must be disposed of in compliance with the compliance with the local legislation on waste disposal local legislation on waste disposal local legislation on waste disposal..Materials warranty: 2 years (from the date of production, consumable parts excluded Materials warranty: 2 years (from the date of production, consumable parts excluded –– e.g. the cylinder).e.g. the cylinder).Certification:Certification: the quality and safety of Carel’s products are guaranteed by the ISO 9001ISO 9001ISO 9001 certified design and production system, as well as by the mark.INDEX INDEX1.MODELS AND DESCRIPTION OF THE COMPON MODELS AND DESCRIPTION OF THE COMPONENTS ENTS ENTS ................................................................................................................................................................................................................................................................................................................................................................................................................................. 7 1.1 Description of the components ................................................................................................................................................................................................ 7 2. INSTALLATION INSTALLATION: dimensions, weights, hose connections : dimensions, weights, hose connections : dimensions, weights, hose connections ............................................................................................................................................................................................................................................................................................................................................................................ 1010 2.1 Positioning .................................................................................................................................................................................................................................. 10 2.2 Connecting the hoses .............................................................................................................................................................................................................. 12 2.3 Drain ............................................................................................................................................................................................................................................ 13 2.4 Supply ......................................................................................................................................................................................................................................... 13 2.5 Checks ......................................................................................................................................................................................................................................... 13 2.6 Installation of the steam hose and condensate return hose............................................................................................................................................. 14 2.7 Characteristics of the water ..................................................................................................................................................................................................... 14 2.8 Drain water ................................................................................................................................................................................................................................. 15 3. OEM WITH FRAME (not with 24vac fill and drain valves or with 24vac fill valve and 230vac drain pump)OEM WITH FRAME (not with 24vac fill and drain valves or with 24vac fill valve and 230vac drain pump)...................................................................................................................................................... 1616 3.1 Introduction................................................................................................................................................................................................................................ 16 3.2 Frame .......................................................................................................................................................................................................................................... 16 3.3 Control board ............................................................................................................................................................................................................................ 16 3.4 Water fill ...................................................................................................................................................................................................................................... 16 3.5 Drain ............................................................................................................................................................................................................................................ 17 3.6 Water circuit ............................................................................................................................................................................................................................... 17 3.7 Structure ..................................................................................................................................................................................................................................... 17 3.8 Switch and manual drain button ............................................................................................................................................................................................ 17 3.9 External connections................................................................................................................................................................................................................. 17 3.10 Power cable ................................................................................................................................................................................................................................ 17 3.11 Current transformer (TAM) ..................................................................................................................................................................................................... 17 3.12 LED panel ................................................................................................................................................................................................................................... 17 3.13 Technical specifications (17)4. ELECTRICAL CONNECTIONS (with CAREL controller, model CP)ELECTRICAL CONNECTIONS (with CAREL controller, model CP) (1818)4.1 Single-phase wiring diagram, EXTERNAL TAM (CP1 *) ..................................................................................................................................................... 18 4.2 Single-phase wiring diagram, INTERNAL TAM (CP2 *) ...................................................................................................................................................... 19 4.3 Single-phase wiring diagram, INTERNAL TAM with contactor (CP4 *) ........................................................................................................................... 20 4.4 Single-phase wiring diagram, EXTERNAL TAM with contactor (CP3 *) ........................................................................................................................... 21 4.5 Three-phase wiring diagram, EXTERNAL TAM with contactor (CP3 *) ........................................................................................................................... 22 4.6 Three-phase wiring diagram, INTERNAL TAM with contactor (CP4 *)............................................................................................................................ 23 4.7 Three-phase wiring diagram, KUE with frame, INTERNAL TAM with contactor (CP4 *) ............................................................................................. 24 4.8 Single-phase wiring diagram, KUE with frame, INTERNAL TAM with contactor (CP4 *) ............................................................................................. 25 4.9 Three-phase wiring diagram, EXTERNAL TAM with contactor (CP3 *) ........................................................................................................................... 26 5. STARTING, CONTROL AND SHUTDOWN STARTING, CONTROL AND SHUTDOWN .......................................................................................................................................................................................................................................................................................................................................................................................................................................................... 2727 5.1 Preliminary checks .................................................................................................................................................................................................................... 27 5.2 Starting ........................................................................................................................................................................................................................................ 27 6. MAINTENANCE AND SPARE PARTS MAINTENANCE AND SPARE PARTS ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ 2828 6.1 Replacing the cylinder .............................................................................................................................................................................................................. 28 6.2 Maintenance of the other components in the water circuit .............................................................................................................................................. 29 6.3 Component replacement ........................................................................................................................................................................................................ 30 6.4 Spare parts ................................................................................................................................................................................................................................. 31 6.5 Troubleshooting ........................................................................................................................................................................................................................ 33 6.6 Alarms ......................................................................................................................................................................................................................................... 33 7. OPERATING PRINCIPLE, CONTROL AND OTHER FUNCTIONS OPERATING PRINCIPLE, CONTROL AND OTHER FUNCTIONS ................................................................................................................................................................................................................................................................................................................................................. 3434 7.1 Operating principle ................................................................................................................................................................................................................... 34 7.2 Control principles ...................................................................................................................................................................................................................... 34 8. TECHNICAL SPECIFICATIONS TECHNICAL SPECIFICATIONS (3535)OEM1. MODELS AND DESCRIPTION OF THE COMPONENTSThe code that identifies the model of humidifier is made up of 10 characters, with the following meaning:* The controller is configured for the maximum capacity of the KUE selected and can be modified using humiSet.Example:Example:KUET3C00C0 = OEM UE KIT with three-phase cylinder, cleanable, 15 kg/h steam, for standard conductivity, revision level 0; KUE0R0MP00 = OEM UE KIT, reduced, 1.5/3 kg/h steam, no cylinder, multiple pack, revision level 0.KUETR0CC00 = OEM UE KIT, reduced, three-phase, 1.5/3 kg/h steam, no cylinder, with frame and controller configured for 3 kg/h, 400 V three-phase.1.1Description of the components Description of the componentsFig. 1.a Fig. 1.aKUE*R / KUE*1 / KUE*2 / KUE*3KUE*R / KUE*1 / KUE*2 / KUE*3no.no. description description 1 Load-bearing frame 2 Cylinder 3 Drain solenoid valve 4 90° revolving drain connector 4a 4a Straight drain connector (supplied) 5 Supply tank + conductivity meter 6 Fill solenoid valveTable 1.a Table 1.aOEMFig. 1.b Fig. 1.b152643Fig. 1.c Fig. 1.cKUE***CC**KUE***CC** no.no. description description * For the details of the components see Chap.3Table Table 1.b 1.bKUE*4KUE*4 no.no. description description 1 Load-bearing frame 2 Cylinder 3 Drain pump 4 Supply/drain manifold 5 Supply tank + conductivity meter 6 Fill solenoid valveTable 1.c Table 1.cCP1* CP2* CP3* CP4*CP* control boards (also see instruction sheet +050003765 for the boards)Fig. 1.d Fig. 1.dFig. 1.e Fig. 1.eExternal TAM (current transformer) (required only for boards CP1* and CP3*)External TAM (current transformer) (required only for boards CP1* and CP3*)Fig. 1.f refers to the following table for the description.* Device used to prevent the water in the supply tank from exceeding the safety level (for example due to a malfunction of the controller or leaks from the fill solenoid valve, or back pressure).The supply tank is fitted with an overflow diaphragm that releases the excess water introduced, draining it through a special pipe. The overflow diaphragm is below the fill to prevent backflow into the supply hose.no.no. descrip description tion tion 1 fill solenoid valve 2 flow limiter 3 supply hose 4 fill hose 5overflow pipe 6 electrodes for measuring theconductivity 7 supply tank - overflow * 8 high level electrodes 9 steam outlet 1010 electrodes (2/6 in the single-phasemodel, 3/6 in the three-phase model) 1111 cylinder casing 1212 bottom filters 1313 drain solenoid valve1414 corrugated drain pipe1515 drain column1616 drain pumpTable 1.d Table 1.dFig. 1.f Fig. 1.f2. INSTALLATION: DIMENSIONS, WEIGHTS, HOSE CONNECTIONS2.1Positioning Positioning• To favour steam distribution, position the appliance so as to minimise the length of the steam outlet pipe (max 4 m). The unit has been designed for wall mounting; the wall must be able to support the weight of the unit during operation. • The cylinder of the humidifier may reach temperatures above 60°C. •Make sure that the humidifier is level.KUE*R / KUE*1 / KUE*2 / KUE*3KUE*R / KUE*1 / KUE*2 / KUE*3Fig. 2.a Fig. 2.aItalian ItalianEnglish EnglishRaccordo di alimentazione 3/4 “ Gas maschio Supply connection 3/4“ Gas male Raccordo di drenaggio diam. 32 mm Drain connector dia. 32mm N. 4 fori di fissaggio 6x104 fastening holes 6x10OEM KUE*KUE*44V3V1PFig. 2.bFig. 2.bKUE***CC**KUE***CC**Fig. 2.cFig. 2.c(1)Maximum dimensions with cylinder.The appliance can be either wall-mounted by using the appropriate fastening holes or installed on bracket so that the water connections can be completed.2.2Connecting the hoses Connecting the hosesThe installation of the humidifier requires the connection to the water supply and drain hoses.model models sKUE*R*KUE*R* KUE*1*KUE*1* KUE*2*KUE*2* KUE*3*KUE*3* KUE*4*KUE*4* Weights ( kg )Weights ( kg ) Empty Empty 1,2 1,6 2,9 3,5 7,2 Packaged Packaged 2,0 2,4 3,7 4,3 8,9 Installed Installed3,7 5,5 8,9 13,8 39Installed + frame Installed + frame 7,7 10 14,3 21 Dimensions (mm)Dimensions (mm) H300 391 412 511 630 LL without cylinder 160 160 185 225 390 LL with cylinder (1)160 160 204 260 PP without cylinder 170 170 220 230 350 P P with cylinder (1)175 175 230 268 Ø V Ø V 23-30 23-30 31 31 40 Ø S Ø S 32 32 32 32 40 V1V1 81 82 93 113 220 V2V2 79 78 92 112 V3V3 99 99 124 135 181 V4V4 54 54 20 26 V5V5 16-17 16-17 37 37 S1S1 45 46 54 77 28S2S2 114 114 131 148 70S3S3 110 110 120 118 Hose connection Hose connection S4S4 40-50 40-50 40-50 40-50S5S5 13-15-30 13-15-30 13-15-30 13-15-30 Mounting distances Mounting distances A1A1 19,5 19,5 19,5 19,5 55 A2A2 53 53 53 53 120 X 35 35 47 68 90X1X1 90 90 90 90 210 Dimensions of the frame (mm)Dimensions of the frame (mm) Y 146 146 213 288 494 Y1Y1 68 68 69 69 106 HC HC 380 470 490 590 LC LC 277 277 302 354 LC1LC1 196 196 221 273 LC2LC2 21 21 21 21 LC3LC3 56.5 115 115 115 LC4LC4 80 80 80 80 PC PC 198 198 248 260 INT INT 142.3 142.3 192.3 204.3Tab. 2.a Tab. 2.a2.3Drain DrainTab. 2.b Tab. 2.b2.4Supply SupplyTab. 2.c Tab. 2.cTo simplify installation, it is recommended to use the CAREL hose with an inside diameter of 6 mm and an outside diameter of 8 mm (code 1312350APN) and the revolving ¾G connection, either straight (code 9995727ACA) or 90° (code 9995728ACA), available upon request.A shut A shut--off tap and a mechanical filter should be installed to trap any solid impurities.off tap and a mechanical filter should be installed to trap any solid impurities.The drain water is connected using a section of rubber or plastic hose resistant to 100°C, with a recommended inside diameter of 32 mm or 40 mm for the 25 to 45kg/h models (compliant with DIN 19535, UNI 8451/8452). The drain connector is suitable for heat sealing with polypropylene drain pipes.must IMPORTANT WARNING: the drain hose must be free, without backpressure and with a drain trap immediately downstream of the connection to the humidifier.connection to the humidifier.2.5 Checks ChecksThe following conditions represent correct water connection:• installation of a shut-off tap in the supply water line; • presence of a mechanical filter in the supply water line; • water temperature and pressure within the allowed values; • drain hose resistant to temperatures of 100°C;• minimum inside diameter of the drain hose of 25 mm or 36 mm for the 25 to 45kg/h models; • minimum slope of the drain hose greater than or equal to 5°; • electrically non non non--conductiveconductive sleeve. • presence of a drain trap in the drain hoseIMPORTANT WARNING: when installation is completed, flush the supply hose for around 30 minutes by piping the water directly i IMPORTANT WARNING: when installation is completed, flush the supply hose for around 30 minutes by piping the water directly into nto nto the drain without sending it into the humidifier. This will eliminate any scale or processing residues that may block the fill va drain without sending it into the humidifier. This will eliminate any scale or processing residues that may block the fill valve or cause foam lve or cause foam when boiling.when boiling.models modelsKUE*R*KUE*R*KUE*1*KUE*1* KUE*2*KUE*2* KUE*3*KUE*3* KUE*4*KUE*4* Max. instant drain flow l/min Max. instant drain flow l/min ~ 4 ~ 4 ~ 4 ~ 4 ~ 22.5 Darin water attachment (mm)Darin water attachment (mm) 32 32 32 32 40 Min. ID of the drain hose Min. ID of the drain hose 2525252536models modelsKUE*R*KUE*R*KUE*1*KUE*1* KUE*2*KUE*2* KUE*3*KUE*3* KUE*4*KUE*4* Max. instant supply flow l/min Max. instant supply flow l/min 0.6 0.6 0.6 1.2 4 Supply water attachment Supply water attachment¾ ”G Male¾ ”G Male¾ ”G Male¾ ”G Male¾ ”G MaleMin. ID of the sill pipe or hose Min. ID of the sill pipe or hose666662.6Installation of the steam hose and condensate return hose Installation of the steam hose and condensate return hoseThe connection between humidifier and distributor must be made using a pipe suitable for this purpose, such as the CAREL hose.Avoid the formation of pockets or traps where the condensate may accumulate. Make sure that the hose is not choked due to tight curves or twisting. Fasten the ends of the hose with screw clamps.Fig. 2.e Fig. 2.eThe pipe may run according to either of the two following solutions:Fig. 2.f Fig. 2.fItalian ItalianEnglish English Tubo convoglimento vapore Tubo condenza vaporeIMPORTANT WARNING IMPORTANT WARNING:: the length of the steam pipe shou the length of the steam pipe shou the length of the steam pipe should not exceed 4 m.ld not exceed 4 m.ld not exceed 4 m.To allow the drain trap in the steam condensate hose to operate properly, it must be filled with water before starting the hu To allow the drain trap in the steam condensate hose to operate properly, it must be filled with water before starting the humidifier.midifier.midifier.2.7Characteristics of the water Characteristics of the water2.7.1 Supply water Supply waterThe humidifier must be supplied with mains water, wit the following characteristics: pressure between 0.1 and 0.8 MPa (1 to 8 bar, 14.5 to 116 psi); temperature between 1 and 40 °C;instant flow rate not lower than the rated fill solenoid valve flow rate (refer to table 2.4.1); connection type ¾”G male.LIMIT LIMIT VALUES FOR THE SUPPLY WATER WITH VALUES FOR THE SUPPLY WATER WITH VALUES FOR THE SUPPLY WATER WITH MEDIUM MEDIUM MEDIUM--HIGH CONDUCTIVITY HIGH CONDUCTIVITY IN AN IMMERSED ELECTRODE HUMIDIFIER HUMIDIFIERLIMITSMin MaxHydrogen ionspH- 7 8.5 Specific conductivity at 20°C σR, 20°C - µS/cm 300 1250 Total dissolved solids TDS - mg/l (1) (1) Dry residue at 180°C R 180 - mg/l (1) (1) Total hardnessTH - mg/l CaCO 3 100(2) 400 Temporary hardness - mg/l CaCO 3 60(3) 300 Iron + Manganese - mg/l Fe + Mn 0 0.2 Chlorides - ppm Cl 0 30 Silica- mg/l SiO 20 20 Residual chlorine - mg/l Cl - 0 0.2 Calcium sulphate - mg/l CaSO 40 100 Metallic impurities- mg/l 0 0 Solvents, diluents, soaps, lubricants- mg/l 00 Tab. 2.d Tab. 2.d(1) Values depending on specific conductivity; in general: TDS ≅ 0.93 * σ20; R 180 ≅ 0.65 * σ20 (2) not lower than 200% of the chloride content in mg/l of Cl - (3) not lower than 300% of the chloride content in mg/l of Cl -LIMIT VALUES FOR THE SUPPLY WATER WITH LIMIT VALUES FOR THE SUPPLY WATER WITH MEDIUM MEDIUM MEDIUM--LOW CONDUCTIVITY LOW CONDUCTIVITY IN AN IMMERSED ELECTRODE HUMIDIFIER HUMIDIFIERLIMITSMin MaxHydrogen ionspH - 7 8.5 Specific conductivity at 20°C σR, 20°C - µS/cm 125 500 Total dissolved solids TDS - mg/l (1) (1) Dry residue at 180°C R 180 - mg/l (1) (1) Total hardnessTH - mg/l CaCO 3 50(2) 250 Temporary hardness - mg/l CaCO 3 30(3) 150 Iron + Manganese - mg/l Fe + Mn 0 0.2 Chlorides - ppm Cl 0 20 Silica- mg/l SiO 20 20 Residual chlorine - mg/l Cl - 0 0.2 Calcium sulphate - mg/l CaSO 40 60 Metallic impurities- mg/l 0 0 Solvents, diluents, soaps, lubricants- mg/l(1) Values depending on specific conductivity; in general: TDS ≅ 0.93 * σ20; R 180 ≅ 0.65 * σ20Tab. 2.e Tab. 2.eTab. 2.e (2) not lower than 200% of the chloride content in mg/l of Cl - (3) not lower than 300% of the chloride content in mg/l of Cl -Warning Warning: no relation can be demonstrated between water hardness and conductivity.WARNING IMPORTANT WARNING: softeners!do not treat water with softeners! This could cause corrosion of the electrodes or the formation of foam, leading to potential operating problems or failures.Avoid:Avoid:1. using well water, industrial water or water drawn from cooling circuits; in general, avoid using potentially contaminated water, either from a chemical or bacteriological point of view;2. adding disinfectants or corrosion inhibiters to water, as these substances are potentially irritant.2.8 Drain water Drain waterInside the humidifier the water boils and is transformed into steam, without the addition of any substances. The drain water, as a result, contains thesame substances that are dissolved in the supply water, yet in greater quantities, depending on the concentration in the supply water and the set draining cycles, and 100°C may reach temperatures of 100°C. Not being toxic, it may be drained into the sewage system. The drain connector has an external diameter of 32 mm.。
电极加湿器使用说明一、产品概述二、产品组成1.主机：电极加湿器的主体部分，包括加湿器底座、控制面板、加湿装置等。
2.电源线：用于连接主机与电源插座。
3.水箱：用于存放加湿器使用的水。
4.湿度感应器：用于感应室内湿度，控制加湿器的工作状态。
三、使用方法1.将电极加湿器放置在空气流通的地方，避免阻塞出风口。
2.将水箱从主机上拆下，打开水箱盖，倒入清洁的自来水，注意水位不要超过水箱的最大标记线。
3.将水箱重新安装在主机上，确保安装牢固。
4.将电源线插入电源插座，并打开电源开关。
5.按下控制面板上的开关按钮，加湿器开始工作。
6.加湿器工作时，可以根据需要调整湿度感应器的湿度设置，以达到理想的湿度值。
7.当水箱中的水用尽时，加湿器会自动停止工作，此时需要及时添加水。
8.当不需要使用加湿器时，应将电源开关关闭，并拔出电源线。
四、注意事项1.请使用清洁的自来水或蒸馏水，避免使用含有化学物质的水，以免对加湿器产生不良影响。
2.定期清洁加湿器，避免水垢和细菌滋生。
可以使用软布蘸取白醋或专用清洁剂擦拭加湿器的内部和外部表面。
3.在加湿器工作期间，保持室内通风良好，避免湿度过高导致空气潮湿。
4.加湿器应远离易燃物品，以免发生意外。
5.当加湿器长时间不使用时，应清空水箱，并将加湿器存放在干燥通风的地方。
6.在清洁或维修加湿器时，务必先将电源开关关闭，并拔掉电源线，以确保安全。
五、常见问题解答1.加湿器工作时出现异味怎么办？答：可能是水箱内部产生细菌或水垢，可以用专用清洁剂进行清洁，并更换水后再次使用。
2.加湿器工作时没有湿度感应器控制的湿度值稳定怎么办？3.加湿器工作时有噪音怎么办？六、维护保养1.定期清洁加湿器，避免水垢和细菌滋生。
建议每隔一周清洁一次。
2.清洁加湿器时，先关闭电源开关，并拔出电源线，将水箱倒空后，用软布蘸取白醋或专用清洁剂擦拭加湿器的内部和外部表面。
3.水箱应经常保持清洁，避免水垢和细菌滋生。
若发现水箱内部有水垢，可用醋水浸泡后用刷子清洁。
卡乐控制器IR33阐明书一、电源：12-24Vac/dc(开关切换) 230Vac 或115-230Vac（开关切换）。
此外所有型号配有最小功率模式免受电压下降旳影响，设备里旳电压低于某一阈值时机组会关闭，显示屏以减少功率消耗机组还能继续正常运营重要继电器仍得电只要电压回升至正常值内。
二、继电器输出：控制器能配备1、2、3或4个输出，它们中许多都配有16A 旳继电器。
三、安装尺寸：34.4×76.2×70.5mm 和34.4×76.2×79mm,230Vac 电压，两大型号安装面板旳尺寸都是71×29mm四、顾客面板：1、压缩机：压缩机启动时亮，压缩机在安全时间延时动作时闪烁2、风机：风机启动亮，风机旳动作由于外部信号或程序处在进程中而受到制止时闪烁3、除霜：除霜动作时亮，除霜旳动作由于外部信号或程序处在进程中而受到制止时闪烁4、辅助加热器：防湿加湿器动作时闪烁，当所选择旳辅助输出用作辅助加热器时亮5、报警：报警延时外部开关量输入报警预动作时亮，在正常运营条件下，有报警事件闪烁（高/低温或立即报警事件或外部开关量输入延时）6、时钟：如果设立了一种除霜时间段则图标亮，机组启动时也会亮几秒钟，阐明存在实时钟7、灯光：如果防湿功能动作闪烁选择辅助输出1，作为灯光动作时亮8、服务：有故障时闪烁如E2PROM 错误或传感器故障9、字符显示：显示范畴为-50～-150，小数点显示辨别率范畴为-19.9～19.9。
10、HACCP：如果HACCP 功能有效亮，有新旳HACCP（报警存储在显示屏上显示HA或HF）报警时闪烁11、持续循环：持续循环功能动作时亮，持续循环动作由于外部信号或程序处在进程中（压缩机最小停机时间表）而受到制止时闪烁12、PRG/MUTE- 让蜂鸣器停止鸣叫取消报警继电器动作- 接受自动网络地址赋值祈求页面期间，如果按压这一按键超过1 秒钟，就会启动地址赋值程序段（参看自动串行地址赋值程序）- 同步按压SET 键和本按键超过5 秒钟，可访问设立F 型参数菜单配备参数或下载参数- 设备上电时按压该键超过5 秒钟，可启动设立默认参数值程序段-同步按压和本按键能复位任何已经动作旳手动复位报警（rES 信息表达报警已经复位），有关报警继电器取消动作13、UP/AUX- 按压该键超过1 秒钟可让辅助输出1 动作或取消动作- 同步按压UP/AUX 键和键超过5 秒钟，可动作或取消动作持续循环操作（ccbt ccE 分别表达持续循环开始和结束）- 同步按压SET 和UP/AUX 键超过1 秒钟，显示用于HACCP 有关报警旳子程序段（HA、Han、HF、HFn）14、SET- 按压该键超过1 秒钟，显示或容许设立设定点- 同步按压和SET 键超过5 秒钟，可访问用于设立C 型参数旳菜单配备- 同步按压和SET 键超过1 秒钟，显示用于HACCP 有关报警旳子程序段（HA,Han,HF,HFn）- 同步按压和SET 键超过5 秒钟，启动报告打印程序（可使用功能，管理可被执行）*注意当按压每一种按键时会发出一种简短旳鸣叫声这一信号不能取消警告：应避免把设备安装如下环境中：相对湿度不小于90%，无凝露；严重旳振动或敲击；持续喷射旳水流下；暴露在有袭击性或污染旳气体环境下如硫氨气体盐雾烟雾，由于这些气体会引起腐蚀或氧化；高频电磁或电波干扰如在天线附近；暴露在阳光和空气中环境温度范畴变化大旳条件下；在连接控制器时下面旳警告必须要遵守；如果电源连接不对旳可严重损坏系统；使用适合端口旳电缆接头，松开母螺钉，装配好电缆接头，然后拧紧螺钉，最后用手拉一下接线，检查与否牢固。
卡乐电极式加湿器使用手册目录一、我司所用到的卡乐加湿器型号及元件描述..................... 错误!未定义书签。
1.订货号与产品型号对照表....................................错误!未定义书签。
2.加湿桶型号表示方法........................................错误!未定义书签。
3.加湿控制板(CP3、CP4)技术说明..............................错误!未定义书签。
二、我司常规选用的加湿器外形及尺寸........................... 错误!未定义书签。
1.外形及产品结构描述........................................错误!未定义书签。
2.各系列加湿器几何尺寸......................................错误!未定义书签。
三、加湿器的安装............................................ 错误!未定义书签。
1.安装步骤..................................................错误!未定义书签。
2.注意事项..................................................错误!未定义书签。
四、加湿器控制接线图（CP3、CP4）............................. 错误!未定义书签。
五、加湿控制板跳线说明 ...................................... 错误!未定义书签。
1.跳线D IP SWITCHES A（8位拨码开关）..........................错误!未定义书签。
2.跳线D IP SWITCHES B（8位拨码开关）..........................错误!未定义书签。
JDS型电极加湿器操作使用手册上海博名空调设备有限公司电极式加湿器控制板操作方法操作加湿器在加湿器的所有部件安装完成，并且连接和检查完电路后，可以通电运行加湿器。
如湿度控制度器给出加湿信号，加湿器将开始全自动运行，同时，指示灯发出绿色光表示加湿器进入运行状态。
在加湿桶中的水被加热沸腾后，开始产生蒸汽，液晶显示器上显示蒸汽输出的图标。
电路板的使用方法A)通电后，屏幕第一行显示运行的加湿量，第二行显示加湿量的目标值。
（第一行的最左边显示字母P）。
此时，如按住▼键，可以切换到电流的显示；第一行显示运行时的相电流值，第二行显示电流的目标值。
（第一行的最左边显示字母A）。
B)按▲键，可以切换加湿器的开关机。
例如，如当前是在ON运行状态，则按▲键后将切换到OFF关机状态，该OFF状态在电路板断电再次通电后将仍然处于OFF状态。
反之亦然。
C)主电路板上的按键为手动排水键，按下后加湿器排水。
排水时间长度由菜单14来设定。
注意：为防止因进入加湿罐内水的温度过低，短时间内无法达到预定加湿器，而造成的水位过高，我司线路板新增开机预热功能：开机前十五分钟，以目标加湿量的30%进行，十五分钟以后按实际设定加湿量正常运行。
菜单调节按住SET键，屏幕第二行显示FUNC，此时按▲▼键可以选择需要调节的菜单选项。
例如，如想修改菜单4中的内容，则在第二行显示FUNC的时候用▲▼键把第一行数字调节为04，然后再次按SET可以进入参数修改。
参数修改完成后按SET返回主显示。
以下为参数的内容:：本选项参数可以设置为0、1、2。
其意义：0：单相220V;1：三相380V(加湿桶为3电极)；2：三相380V（加湿桶为6电极）注意：如果设置该选项参数为2，则交流互感器中只穿过一根加湿桶电极的电缆线（不是相电流）。
：设置加湿量。
例如加湿量为8kg/h,则输入08.0。
：设置最大加湿输出比例（百分比方式）.例如对于加湿量为8kg/h的加湿器，如该参数输入为60，则表示加湿量为4.8kg/h.。
